各类管径表示方法

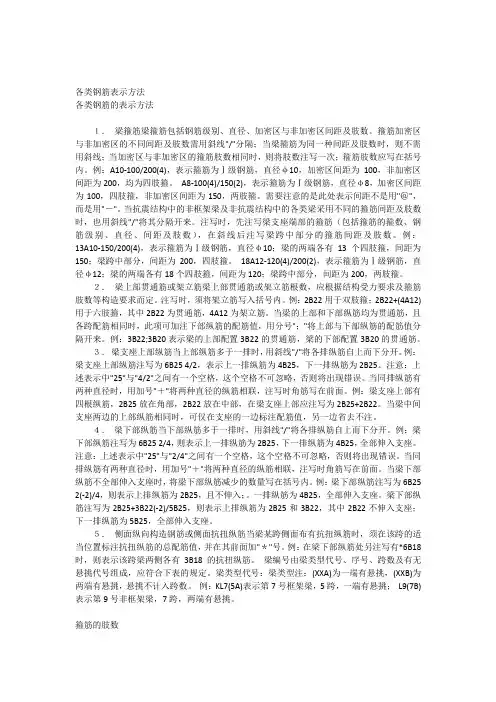

各类钢筋表示方法

各类钢筋的表示方法

１． 梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。 A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。需要注意的是此处表示间距不是用"＠"，而是用"－"。当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。 18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２． 梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。注写时，须将架立筋写入括号内。例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号"；"将上部与下部纵筋的配筋值分隔开来。例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。

３． 梁支座上部纵筋当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。当同排纵筋有两种直径时，用加号"＋"将两种直径的纵筋相联，注写时角筋写在前面。例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。

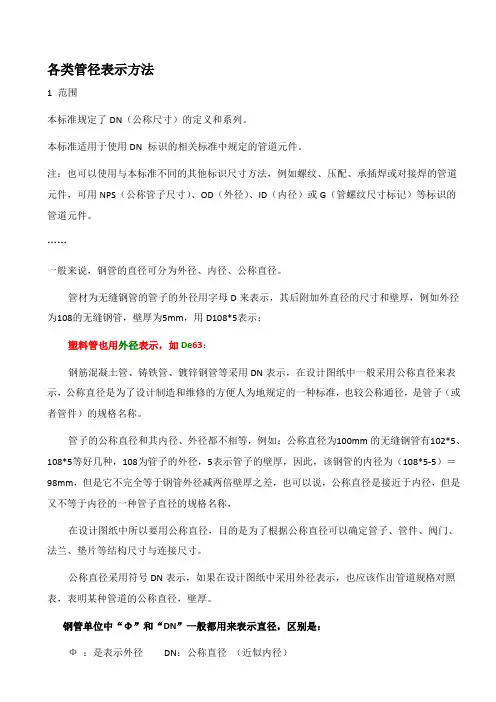

各类管径表示方法

1 范围

本标准规定了DN（公称尺寸）的定义和系列。

本标准适用于使用DN 标识的相关标准中规定的管道元件。

注：也可以使用与本标准不同的其他标识尺寸方法，例如螺纹、压配、承插焊或对接焊的管道元件，可用NPS（公称管子尺寸）、OD（外径）、ID（内径）或G（管螺纹尺寸标记）等标识的管道元件。

……

一般来说，钢管的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5mm，用D108*5表示；

塑料管也用外径表示，如De63；

钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100mm的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98mm，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，

在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸。

公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

钢管单位中“Φ”和“DN”一般都用来表示直径，区别是：

Ф ：是表示外径 DN：公称直径 （近似内径） “Φ”标识普通圆钢管的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材； “DN”：标识管材和阀门等管件的公称直径，通常接近于钢管的内径。是为了工程安装配套而建立的钢管标准术语，如：DN25;DN50。

管径对照表及代表符号

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′ DN25

1.2′ DN32

1.5′ DN40

2′ DN50

2.5′ DN65

3′ DN80

4′ DN100

5′ DN125

6′ DN150

8′ DN200

10′ DN250

12′ DN300

GB/T50106-2001

管径

1.管径应以mm为单位。

2.管径的表达方式应符合下列规定：

1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；

4 塑料管材，管径宜按产品标准的方法表示；

5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.

关于DN与De的区别：

1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

两寸管：2英寸：DN50；

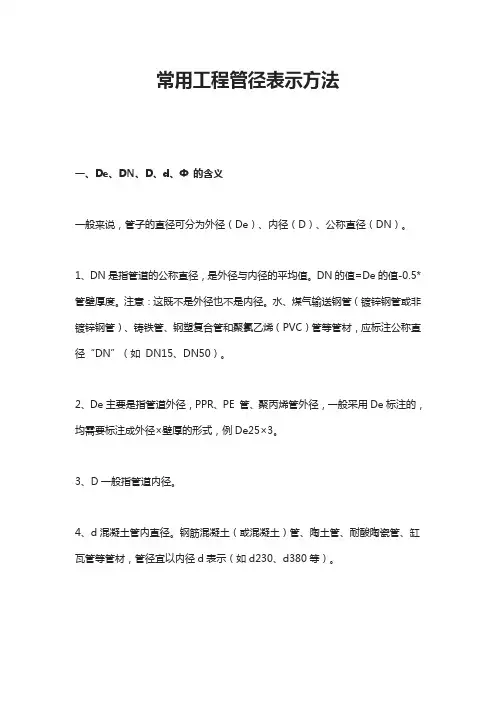

常用工程管径表示方法

一、De、DN、D、d、Φ 的含义

一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如 DN15、DN50）。

2、De主要是指管道外径，PPR、PE 管、聚丙烯管外径，一般采用De标注的，均需要标注成外径×壁厚的形式，例De25×3。

3、D一般指管道内径。

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）。 5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm 的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。中国、ISO

和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如Φ60.5×3.8。

6、DN为Nominal diameter意思是公称直径。

7、De为external diameter意思是外径。

二、管径的表达方式

1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如 DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20

De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm，等

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）；对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如Φ108×4，Φ可省略。 3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；
