管径的表示方法

一、De、DN、D、d、Φ的含义

一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

De主要是指管道外径，PPR、PE管、聚丙烯管 外径 ,一般采取De标注的，均需要标注成外径*壁厚的形式，例De25×3。

D 一般指管道内径。

d 混凝土管内直径 。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示（如d230、d380等）

Φ暗示普通圆的直径；也可暗示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，暗示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。 中国、ISO和日本部分钢管尺度采取壁厚尺寸暗示钢管壁厚系列。对这类钢管规格的暗示方法为管外径×壁厚。例如ф60.5×3.8。

DN 为Nominal diameter 意思是公称直径。

De 为external diameter意思是外径。

Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不必了。

二、管径的表达方式：

1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚暗示（如De108×4、De159×4.5等）；

对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d暗示（如d230、d380等）；

管径的表示方法

水工管径表示

一、De、DN、D的含义

DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平

均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径某壁厚的形式。D一般指内径。

二、管径的表达方式

管径的表达方式应符合下列规定：

水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径

某壁厚表示；

钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内

径d表示；

塑料管材，管径宜按产品标准的方法表示；

当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照 表。

三、De、DN、d、ф的各自表示范围De--PPR、PE管、聚丙烯管外径

DN--聚乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径d--混凝土管公称直径

ф--无缝钢管公称直径，其规格为，如ф100:108某4

DN是指管道的公称直径，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。

De主要是指管道外径，一般采用De标注的，均需要标注成外径某壁厚的形式。D一般指内径。

来自英制一英寸（吋）=8英分=2.54cm（厘米）。

4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.

1英寸等于8分.合公制的25.4mm.6分＝3/4英寸＝20mm（公制）4分＝1/2英寸＝15mm（公制）

解释那么多有什么用，指的是公称直径，如果是公制管（国内）相对管子外径DN1518mm，DN2025mm，DN2532mm，DN3238mm，DN4045mm，DN5057mm，DN6576mm，DN8089mm，DN100108mm，DN125133mm，

DN150159mm,DN200219mm，DN250273mm，DN300325mm,如果需要我会在继续一一列举管径对照

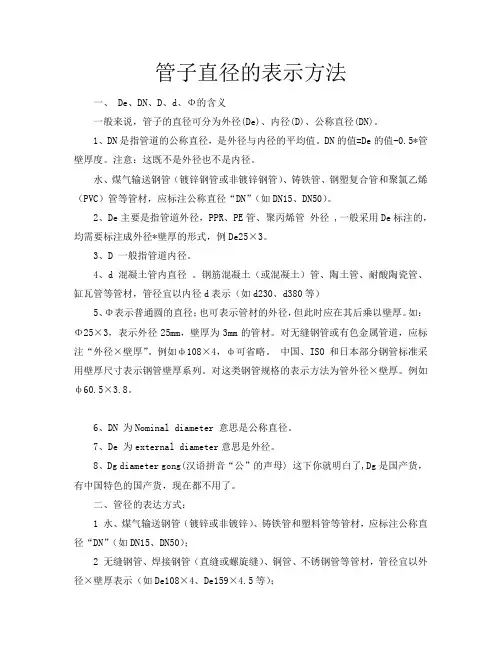

管子直径的表示方法

一、 De、DN、D、d、Φ的含义

一般来说，管子的直径可分为外径(De)、内径(D)、公称直径(DN)。

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值-0.5*管壁厚度。注意：这既不是外径也不是内径。

水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）。

2、De主要是指管道外径，PPR、PE管、聚丙烯管 外径 ,一般采用De标注的，均需要标注成外径*壁厚的形式，例De25×3。

3、D 一般指管道内径。

4、d 混凝土管内直径 。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）

5、Φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如：Φ25×3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。 中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径×壁厚。例如ф60.5×3.8。

6、DN 为Nominal diameter 意思是公称直径。

7、De 为external diameter意思是外径。

8、Dg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表达方式：

1 水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；

2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示（如De108×4、De159×4.5等）； 对无缝钢管或有色金属管道，应标注“外径×壁厚”。例如ф108×4，ф可省略。

3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

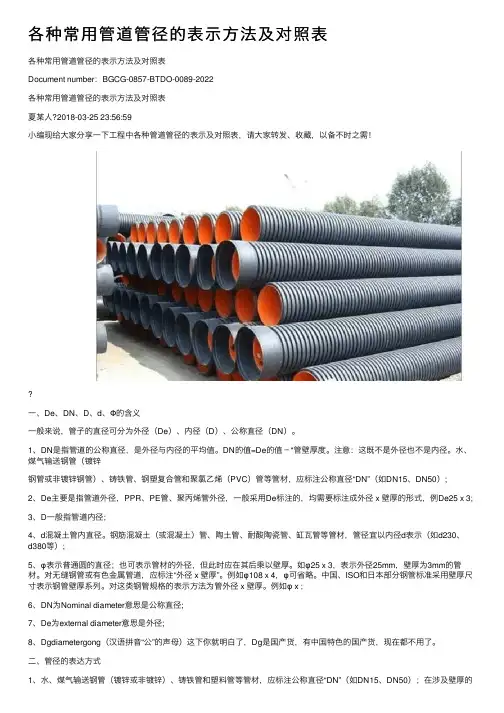

各种常⽤管道管径的表⽰⽅法及对照表

各种常⽤管道管径的表⽰⽅法及对照表Document number：BGCG-0857-BTDO-0089-2022

各种常⽤管道管径的表⽰⽅法及对照表

夏某⼈?2018-03-25 23:56:59⼩编现给⼤家分享⼀下⼯程中各种管道管径的表⽰及对照表，请⼤家转发、收藏，以备不时之需！

⼀、De、DN、D、d、Φ的含义

⼀般来说，管⼦的直径可分为外径（De）、内径（D）、公称直径（DN）。1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣*管壁厚度。注意：这既不是外径也不是内径。⽔、煤⽓输送钢管（镀锌

钢管或⾮镀锌钢管）、铸铁管、钢塑复合管和聚氯⼄烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，⼀般采⽤De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;

3、D⼀般指管道内径;

4、d混凝⼟管内直径。钢筋混凝⼟（或混凝⼟）管、陶⼟管、耐酸陶瓷管、缸⽡管等管材，管径宜以内径d表⽰（如d230、d380等）;

5、φ表⽰普通圆的直径；也可表⽰管材的外径，但此时应在其后乘以壁厚。如φ25 x 3，表⽰外径25mm，壁厚为3mm的管材。对⽆缝钢管或有⾊⾦属管道，应标注“外径 x 壁厚”。例如φ108 x 4，φ可省略。中国、ISO和⽇本部分钢管标准采⽤壁厚尺⼨表⽰钢管壁厚系列。对这类钢管规格的表⽰⽅法为管外径 x 壁厚。例如φ x ;6、DN为Nominal diameter意思是公称直径;

7、De为external diameter意思是外径;

8、Dgdiametergong（汉语拼⾳“公”的声母）这下你就明⽩了，Dg是国产货，有中国特⾊的国产货，现在都不⽤了。

⼆、管径的表达⽅式1、⽔、煤⽓输送钢管（镀锌或⾮镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使⽤De来标注；拿镀锌焊接钢管为例，⽤DN、De两种标注⽅法如下：DN20 De25 x De32 x 3mmDN32 De40 x 4mmDN40 De50x 4mm等等……;
