1 --Equipment
Q NAME ----查询作用中对象名称
Name /P-001 ----修改对象名称
Q ATT ----查询对象属性
EQUI 使用
Q POS ----查询设备原点坐标
POS E 1200 N 2100 U 1500 直接修改设备原点坐标
Q POS IN WORL 查询组件的原点坐标 相对整个坐标.
NOZZ
Q HEIG ---查询NOZZ之实体长度
HEIG 400 -- 修改NOZZ之长度
平移
BY E 100 --向E方向移动 100
PIPEWORK
名词解释
PA : 管件进入点
PL : 管件离开点
P3: 管件第三点,如阀杆方向,TEE,OLET
POS:管件原点
PH: BRANCH HEAD
PT: BRANCH TAIL
HREF: HEAD Reference (记录branch head 接什么)
TREF : TAIL Reference (tail 接什么)
CREF : Connect Reference ( tee,olet 接什么) 百度文库 - 让每个人平等地提升自我
2
建文件注意事项:
1.同一PIPE中须CHANGE PEC或CHANGE 保温时,请另建BRANCH,
即同一BRANCH中PSPE/ISPE须相同.
ELBO
DIR R 指定ELBO离开方向.
管件定位方式-连接
CONN --连接前一个MEMBER
CONN TO NEX --连接下一个MEMBER
CONN TO PT --连接至BRANCH TAIL
CONN AND P3 IS U --连接且P3 方向 IS U
CONN PT TO LAST --结尾至最后一个组件
FCONN ---强制连接
管件定位方式-距离
DIST 100 FROm PRE
DIST 200
DIST 100 FROM ID@
DIST 300 FROM PL OF PREV 百度文库 - 让每个人平等地提升自我
3
POS PA DIST 300 FROM PL OF PRE
指定SPOOL 长度
POS PA DIST 6000 FROM PL OF PREV
POS PA DIST 6000 FROM PL OF PRE COUP
修改方位
ORI AND P3 IS N45U ---P3 点朝N45U
ORI AND PL IS D ---修改RELIEF VALVE 之离开点方向
FLOW BACK --建文件顺序逆流向
FLOW UNSET --建文件顺序顺流向
选定对象
PRE
NEXT
END
SAME
FLAN 12
/PW-101
/PG-1301 跳至PG-1301
BRANCH 查询
Q PH
Q PT
Q HREF
Q TREF
Q HCONN 百度文库 - 让每个人平等地提升自我
4 Q TCONN
Q HBORE
Q TBORE
OELT/TEE 查询
Q CREF
INST 查询
Q HEIG
Q RADI
Q ANGL
出ISO图前审核
CH CE --可用于 ZONE /PIPE /BRAN中

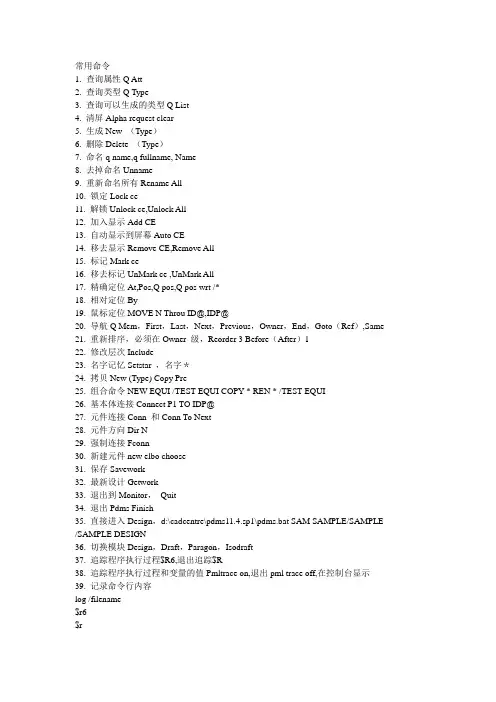

查询

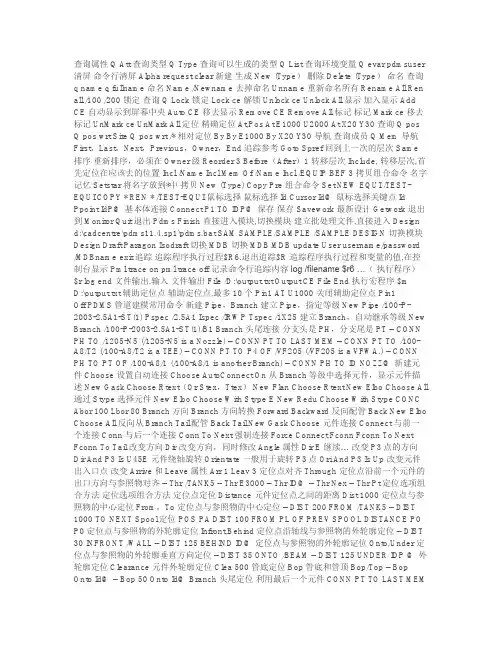

查询属性
Q Att
查询类型
Q Type
查询可以生成的类型
Q List
查询环境变量
Q evar pdmsuser
清屏 命令行清屏
Alpha request clear
新建 生成
New (Type）
删除Delete (Type）
命名 查询 百度文库 - 让每个人平等地提升自我
5 q nameq fullname
命名
Name /Newname
去掉命名
Unname
重新命名所有
Rename AllRen all /100 /200
锁定 查询
Q Lock
锁定
Lock ce
解锁
Unlock ce
Unlock All
显示
加入显示
Add CE
自动显示到屏幕中央
Auto CE 移去显示
Remove CE
Remove All
标记
标记
Mark ce
移去标记
UnMark ce
百度文库 - 让每个人平等地提升自我
6 查询
Q pos
Q POS IN WORL
Q pos wrt Site
相对定位
By E1500
By E1000By X20 Y30
导航
查询成员
Q Mem
导航
First，Last，Next，Previous，Owner，End
追踪参考
Goto Spref
回到上一次的层次
Same
排序
重新排序，必须在Owner级
Reorder 3 Before（After）1
转移层次
Include
转移层次,首先定位在应该去的位置
Incl /Name 百度文库 - 让每个人平等地提升自我
7 Incl Mem Of /Name
Incl /EQUIP BEF 3
拷贝组合命令
名字记忆
Setstar 将名字放到*中
拷贝
New (Type) Copy Pre
组合命令
SetNEW EQUI /TEST-EQUI COPY * REN * /TEST-EQUI
鼠标选择
鼠标选择
Id CursorId@
鼠标选择关键点
Id PpointIdP@
基本体连接
Connect P1 TO IDP@
保存
保存
Savework
最新设计
Getwork
退出到Monitor
Quit
退出Pdms
Finish
直接进入模块,切换模块 百度文库 - 让每个人平等地提升自我
8 建立批处理文件,直接进入Design
d:\cadcentre\ SAM
SAMPLE/SAMPLE /SAMPLE DESIGN
切换模块
Design
Draft
Paragon
Isodraft
切换MDB
切换MDB
MDB update
User username/password/MDBnameexit
PDMS管道建模常用命令
新建Pipe，Branch
建立Pipe，指定等级
New Pipe /100-P-2003-2.5A1-ST(1)Pspec /2.5A1
Ispec /IRWP
Tspec /1X25
建立Branch，自动继承等级
New Branch /100-P-2003-2.5A1-ST(1)/B1
Branch 头尾连接 分支头是PH，分支尾是PT
– CONN PH TO /1205-N5 (/1205-N5 is a Nozzle)
– CONN PT TO LAST MEM
– CONN PT TO /100-A8/T2 (/100-A8/T2 is a TEE)
– CONN PT TO P4 OF /VF205 (/VF205 is a VFWA.) 百度文库 - 让每个人平等地提升自我
9 – CONN PH TO PT OF /100-A8/1 (/100-A8/1 is anotherBranch)
– CONN PH TO ID NOZZ@
新建组件
Choose
设置自动连接
Choose AutoConnect On
从Branch等级中选择组件，显示组件描述
New Gask Choose Rtext（Or Stex，Ttex）
New Flan Choose RtextNew Elbo Choose All
通过Stype选择组件
New Elbo Choose With Stype E
New Redu Choose With Stype CONC Abor 100 Lbor 80
Branch方向
Branch方向转换
Forward
Backward
反向配管
Back
New Elbo Choose All
反向从Branch Tail配管
Back
Tail
New Gask Choose组件连接
