电梯电路原理

安徽机电职业技术学院

课题： 电梯楼层显示电路

班 级 电子3122

学 号 **********

学生姓名 王新耀

专 业 应用电子技术

系 别 电气工程系

指导教师 卫老师，黄老师

课题：电梯楼层显示电路

2

电梯楼层显示电路

1 设计目的

电子技术课程设计是电子信息工程系三个专业的公共课程设计，是模拟电子技术、数字电子技术课程结束后进行的教学环节。其目的是：

1、培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。

2、学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。

3、进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。

4、培养学生的创新能力。

2 技术指标与设计要求

利用可逆计数器，译码器，数码管等器件，模拟电梯楼层显示

1、技术指标

（1）实现十层电梯楼层显示电路

（2）电梯每经过一层，“楼层信号”输入一个脉冲。电梯上升时“上升”为高电平，“下降”为低电平，下降时相反。

2、设计要求

（1）按照任务书要求，进行电路设计，给出原理框图；

（2）根据原理框图，进行整体电路设计；

（3）选择主要单元器件、单元电路，给出选择方法与选择理由； 课题：电梯楼层显示电路

3

（4）安装、设计电路，实现预期功能；

（5）提交格式符合要求、内容完整的设计报告。

3 总体设计

图1：总体框图

1．设计构想

利用555构成的多谐振荡电路，震荡周期约为1秒，当脉冲上升沿来临时，即表示电梯到达上一层或下一层；74LS192为十进制可逆计数器，用来计算电梯所在层数，即当一个上升沿来临时，计数器加或减一，表示电梯上升或下降了一层；74HC4511为译码器，其输入端与74LS192输出端相连，输出端与7段式数码管相连，计数器输出值经译码后，由数码管显示当时所在的楼层数。

电梯工作原理

曳引绳两端分别连着轿厢和对重，缠绕在曳引轮和导向轮上，曳引电动机通过减速器变速后带动曳引轮转动，靠曳引绳与曳引轮摩擦产生的牵引力，实现轿厢和对重的升降运动，达到运输目的。固定在轿厢上的导靴可以沿着安装在建筑物井道墙体上的固定导轨往复升降运动，防止轿厢在运行中偏斜或摆动。常闭块式制动器在电动机工作时松闸，使电梯运转，在失电情况下制动，使轿厢停止升降，并在指定层站上维持其静止状态，供人员和货物出入。轿厢是运载乘客或其他载荷的箱体部件，对重用来平衡轿厢载荷、减少电动机功率。补偿装置用来补偿曳引绳运动中的张力和重量变化，使曳引电动机负载稳定，轿厢得以准确停靠。电气系统实现对电梯运动的控制，同时完成选层、平层、测速、照明工作。指示呼叫系统随时显示轿厢的运动方向和所在楼层位置。安全装置保证电梯运行安全。

1、电梯是如何运行起来的？

电梯有一个轿厢和一个对重，通过钢丝绳将它们连接起来，钢丝绳通过驱动装置（曳引机）的曳引带动，使电梯轿厢和对重在电梯内导轨上做上下运动。

2、电梯的钢丝绳是否会断？

电梯用的钢丝绳是电梯专用的，国家有专门的规定和要求。钢丝绳的配置不只是为承担电梯轿厢和额定载重量，还考虑到了曳引力的大小，因此，钢丝绳的抗拉强度大大的大于电梯的载重量，它们的安全系数都在12

以上，通常电梯都配有四根以上的钢丝绳，一般情况下电梯钢丝绳是不会同时断的。

3、电梯运行中突然停电是否有危险？

电梯运行中如遇到突然停电或供电线路出现故障，电梯会自动停止运行，不会有什么危险。因为电梯本身设有电气、机械安全装置，一旦停电，电梯的制动器会自动制动，使电梯不能运行。另外，供电部门如有计划的停电，事先会通知的，电梯或提前停止运行。

4、电梯运行突然加快怎么办？

电梯的运行速度不论是上行还是下行，均应在规定的额定速度范围内运行，一般不会超速，如果出现超速，在电梯控制系统内是有防超速装置，此时，该装置会自动动作，使电梯减速或停止运行。

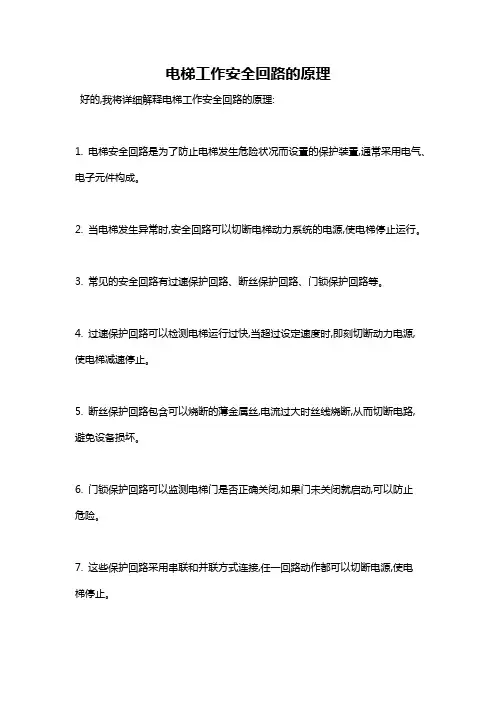

电梯工作安全回路的原理

好的,我将详细解释电梯工作安全回路的原理:

1. 电梯安全回路是为了防止电梯发生危险状况而设置的保护装置,通常采用电气、电子元件构成。

2. 当电梯发生异常时,安全回路可以切断电梯动力系统的电源,使电梯停止运行。

3. 常见的安全回路有过速保护回路、断丝保护回路、门锁保护回路等。

4. 过速保护回路可以检测电梯运行过快,当超过设定速度时,即刻切断动力电源,使电梯减速停止。

5. 断丝保护回路包含可以烧断的薄金属丝,电流过大时丝线烧断,从而切断电路,避免设备损坏。

6. 门锁保护回路可以监测电梯门是否正确关闭,如果门未关闭就启动,可以防止危险。

7. 这些保护回路采用串联和并联方式连接,任一回路动作都可以切断电源,使电梯停止。

8. 还有缓冲器保护回路、上下限位回路等,当电梯超出行程范围或缓冲器故障时,可以应急制动或切断动力。

9. 电梯停运后,需要维修人员检查并解除各保护回路,才能恢复运行。

10. 电梯安全回路的设置对保障乘客和设备安全至关重要,必须完好可靠。

综上所述,这就是电梯工作安全回路的主要原理。

奥克斯电梯电气原理

奥克斯电梯是一种基于电力传输和电气控制的交通工具，其电气原理是通过电力传输，将电能传输到各个部分，控制电机、驱动点动开关、楼层选择器、显示器等电气设备，实现电梯的各种运行状态，如启动、停止、上行、下行等。

奥克斯电梯的电气系统包括了控制和驱动两个部分。

电梯的控制部分

电梯控制部分包括微处理器、控制器、按钮、显示器、指示灯、变压器等组成。控制器是电梯系统的主要部件，控制电梯的运行，监控电梯各项参数的实时变化，对电梯异常状态进行判断和处理。

微处理器是控制器的核心部件，负责整个电梯系统的控制、监控和管理，是电梯系统的大脑。微处理器主要提供各种控制命令，实现电梯的各种运行状态。

按钮是乘客操作电梯的主要设备，通常包括楼层选择按钮和开关门按钮。楼层选择按钮是乘客用来选择所要到达的楼层，开关门按钮用于开关电梯的门。

显示器和指示灯用来显示电梯的运行状态和故障状态，提供给乘客和维修人员参考。指示灯用于指示电梯的运行方向，其中上行灯和下行灯分别用来指示电梯是向上还是向下运行。如果电梯发生故障，则故障灯会亮起，提醒人员检查和修理。

变压器主要用于电力传输和电流调节，将在电网上输送的高电压变换为电梯所需的低电压，同时通过调节变压器的输出电流，保持运行时的稳定电压和电流。

电梯的驱动部分包括主机及其相关的元器件和装置。主机是电梯的动力来源，通过控制马达及其电路来实现电梯的上下运行。

电梯驱动部分的核心是电动机，主要起到提供动力和驱动电梯上下运行的作用。电动机的类型主要有交流电动机和直流电动机，交流电动机通常采用异步电机，即通过绕制在转子上的金属导环和在定子上的轴线，利用转子和定子之间的异步转动引发电磁感应的方式，实现电梯的运行；直流电动机通过绕制在转子上的直流电枢和在定子上的永磁体（或补偿线圈）来产生电磁感应，其运行方式更为稳定。
