第二章 水静力学水静力学（Hydrostatics ）是研究液体处于静止状态时的力学规律及其在实际工程中的应用。

“静止”是一个相对的概念。

这里所谓“静止状态”是指液体质点之间不存在相对运动，而处于相对静止或相对平衡状态的液体，作用在每个液体质点上的全部外力之和等于零。

绪论中曾指出，液体质点之间没有相对运动时，液体的粘滞性便不起作用，故静止液体质点间无切应力；又由于液体几乎不能承受拉应力，所以，静止液体质点间以及质点与固壁间的相互作用是通过压应力（称静水压强）形式呈现出来。

水静力学的主要任务是根据力的平衡条件导出静止液体中的压强分布规律，并根据其分布规律，进而确定各种情况下的静水总压力。

因此，水静力学是解决工程中水力荷载问题的基础，同时也是学习水动力学的基础。

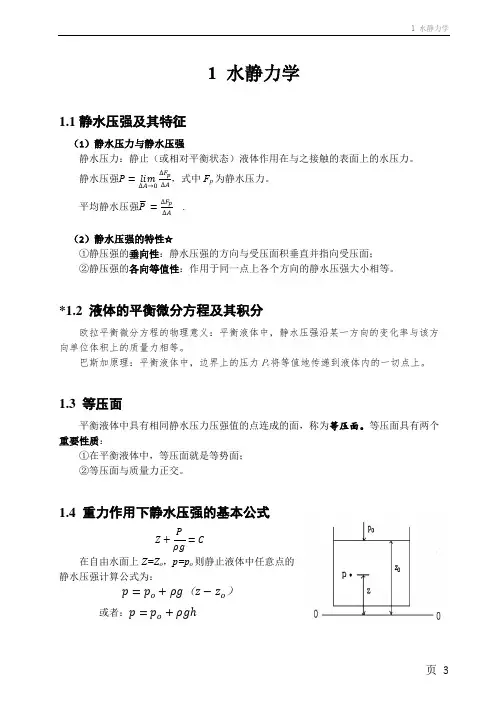

§2-1 静水压强及其特性1．静水压强的定义 在静止的液体中，围绕某点取一微小作用面，设其面积为ΔA ，作用在该面积上的压力为ΔP ，则当ΔA 无限缩小到一点时，平均压强A P ∆∆/便趋近于某一极限值，此极限值便定义为该点的静水压强(Hydrostatic Pressure)，通常用符号p 表示，即dA dP A P p A =∆∆=→∆0lim (2-1) 静水压强的单位为2/m N (Pa(帕))，量纲为[][]21--=T ML p 。

2．静水压强的特性静水压强具有两个重要的特性：(1)静水压强方向与作用面的内法线方向重合。

在静止的液体中取出一团液体，用任意平面将其切割成两部分，则切割面上的作用力就是液体之间的相互作用力。

现取下半部分为隔离体，如图2-1所示。

假如切割面上某一点M 处的静水压强p 的方向不是内法线方向而是任意方向，则p 可以分解为切应力τ和法向应力p n 。

从绪论中知道，静止的液体不能承受剪切力也不可能承受拉力，否则将平衡破坏，与静止液体的前提不符。

所以，静水压强唯一可能的方向就是和作用面的内法线方向一致。

(2)静水压强的大小与其作用面的方位无关，亦即任何一点处各方向上的静水压强大小相等。

第一章 水静力学考点一 静水压强及其特性1、静水压强的定义：静止液体作用在受压面每单位面积上的压力称为静水压强。

2、静水压强的特性：（1）静水压强垂直于作用面，并指向作用面的内部； （2）静止液体中任一点处各个方向的静水压强大小相等。

考点二 几个基本概念1、绝对压强：以绝对真空为零点计量得到的压强，称为绝对压强，以abs p 或 p ’ 表示；2、相对压强：以当地大气压作为零点计量的压强，称之为相对压强，用p 表示。

3、真空与真空度：（1）真空现象：如果p ≤0，称该点存在真空； （2）真空度：指该点绝对压强小于当地大气压的数值。

p p p p a k =-='4、相对压强与绝对压强之间的关系：a p p p -='5、压强的表示方法：1 （atm ）＝ 10 (mH 2O) ＝ 98000 (N/m 2) ＝ 98 (kN/m 2) =736（mm 汞柱）考点三 液体平衡微分方程式（Euler 方程）绝对压强计算基准面p’Np1、微分方程：液体平衡微分方程式，是表征液体处于平衡状态时作用于液体上的各种力之间的关系式。

2、综合表达式——压强差公式 ：）＝z Z y Y x X z zpy y p x x p p d d d (d d d d ++=∂∂+∂∂+∂∂ρ ）＝z Z y Y x X p d d d (d ++ρ 3、积分结果 ：若存在一个与坐标有关的力势函数U (x ,y ,z )，使对坐标的偏导数等于单位质量力在坐标投影，即⎪⎪⎪⎩⎪⎪⎪⎨⎧∂∂=∂∂=∂∂=z U Z y U Y x UX 可得U z Z y Y x X z zUy y U x x U p d d d d (d d d d ρρ=++=∂∂+∂∂+∂∂）＝U p d d ρ＝积分上式得到： C U p +ρ＝ 或者 )(00U U p p -+ρ＝ 式中， 为自由液面上的压强和力势函数。

考点四 等压面1、定义：静止液体中压强相等的点所组成的面称为等压面。
