工艺管线施工方案

工艺管线管道施工方案

第一章绪论

1.1项目背景

1.2目的和意义

本文旨在通过研究工艺管线管道施工方案，总结和归纳各种施工方法和技术，为工程项目提供科学、合理和高效的施工方案，提高工程施工质量和效率，降低生产成本，实现良好的经济效益和社会效益。

第二章工艺管线管道施工的基本要求

2.1安全要求

在工艺管线管道施工过程中，应始终将安全放在首位。施工单位必须遵守相关法律法规，制定合理的安全管理制度，加强安全教育培训，保证施工人员安全作业，并配备必要的防护设备和应急措施。

2.2施工质量要求

2.3工期要求

第三章工艺管线管道施工方法和技术

3.1管道布置设计

在进行工艺管线管道施工之前，必须进行管道布置设计，确定管道的走向、位置和连接方式。这需要综合考虑工艺要求、土地利用、安全与环保等因素，选择最优的布置方案。

3.2管道材料的选择 根据工艺要求和施工环境的特点，选择适用于工程项目的管道材料。常见的管道材料有金属管、塑料管和复合管等，不同材料的性能和使用寿命各有差异，在选择时应综合考虑材料的耐腐蚀性、耐压性、导热性和价格等方面的因素。

3.3管道焊接技术

管道的连接通常采用焊接工艺，其质量直接影响到管道的使用寿命和安全性。施工单位必须具备良好的钢管焊接技术，掌握各种焊接方法，如气焊、电焊、TIG焊等，并进行合理的施工参数设置，确保焊接质量。

3.4管道支承和固定技术

管道在运行过程中必须具备良好的支承和固定能力，以防止管道变形或松动。施工单位可以采用各种支承和固定技术，如悬吊、支座和夹具等，根据实际情况选择合适的技术和材料，确保管道的安全运行。

第四章工艺管线管道施工流程

4.1施工准备阶段

在开始施工之前，施工单位必须进行详细的施工准备工作，包括施工图纸的审核和修改、材料和设备的采购、施工人员的培训和配备、临时设施的搭建等。

4.2管道安装阶段

根据施工图纸和管道布置设计，按照一定的施工顺序和方法进行管道的安装。安装过程中要确保管道的连接牢固、无渗漏、流动通畅，同时要注意施工质量的检测和记录。

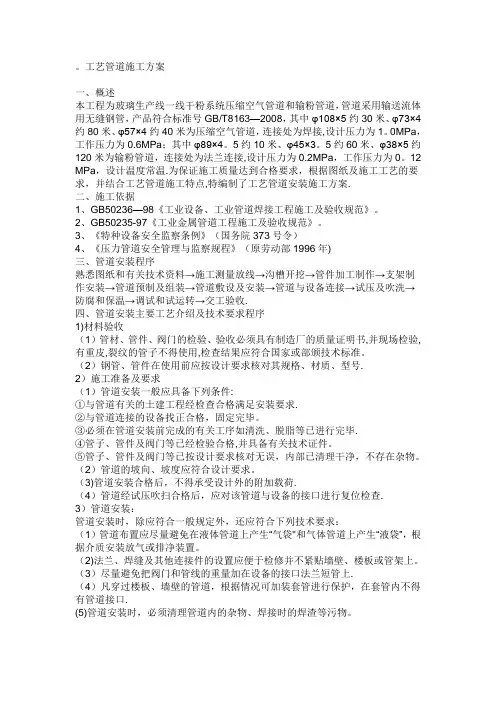

。工艺管道施工方案

一、概述

本工程为玻璃生产线一线干粉系统压缩空气管道和输粉管道，管道采用输送流体用无缝钢管，产品符合标准号GB/T8163—2008，其中φ108×5约30米、φ73×4约80米、φ57×4约40米为压缩空气管道，连接处为焊接,设计压力为1。0MPa，工作压力为0.6MPa；其中φ89×4。5约10米、φ45×3。5约60米、φ38×5约120米为输粉管道，连接处为法兰连接,设计压力为0.2MPa，工作压力为0。12

MPa，设计温度常温.为保证施工质量达到合格要求，根据图纸及施工工艺的要求，并结合工艺管道施工特点,特编制了工艺管道安装施工方案.

二、施工依据

1、GB50236—98《工业设备、工业管道焊接工程施工及验收规范》。

2、GB50235-97《工业金属管道工程施工及验收规范》。

3、《特种设备安全监察条例》（国务院373号令）

4、《压力管道安全管理与监察规程》（原劳动部1996年)

三、管道安装程序

熟悉图纸和有关技术资料→施工测量放线→沟槽开挖→管件加工制作→支架制作安装→管道预制及组装→管道敷设及安装→管道与设备连接→试压及吹洗→防腐和保温→调试和试运转→交工验收.

四、管道安装主要工艺介绍及技术要求程序

1)材料验收

（1）管材、管件、阀门的检验、验收必须具有制造厂的质量证明书,并现场检验,有重皮,裂纹的管子不得使用,检查结果应符合国家或部颁技术标准。

（2）钢管、管件在使用前应按设计要求核对其规格、材质、型号.

2）施工准备及要求

（1）管道安装一般应具备下列条件:

①与管道有关的土建工程经检查合格满足安装要求.

②与管道连接的设备找正合格，固定完毕。

③必须在管道安装前完成的有关工序如清洗、脱脂等已进行完毕.

④管子、管件及阀门等已经检验合格,并具备有关技术证件。

⑤管子、管件及阀门等已按设计要求核对无误，内部已清理干净，不存在杂物。

（2）管道的坡向、坡度应符合设计要求。

工艺管线施工方案

编写人：智能助手

日期：2022年3月15日

引言

工艺管线是工业生产中的重要组成部分，用于输送液体、气体、蒸汽等。工艺管线的施工要求安全可靠、高效完成。本文档将详细介绍工艺管线施工方案，包括前期准备、施工流程、质量控制等内容。

前期准备

1. 方案编制：根据工艺管线的设计要求，制定施工方案。包括确定施工步骤、施工方法、施工材料等。

2. 材料准备：根据方案确定所需材料，并进行采购。确保材料的质量符合施工要求。 3. 人员组织：根据工艺管线的规模和施工周期，组织合适的施工队伍。包括施工人员、现场管理人员等。

4. 设备准备：准备所需的施工设备，并进行检修和调试，确保设备正常运行。

施工流程

1. 管线布置：根据设计图纸，确定管线的布置方案。合理安排管线的走向和支架位置，确保施工的顺利进行。

2. 管线开挖：根据布置方案，在地面进行开挖工作。确保开挖的深度和宽度符合设计要求，避免对周围环境造成影响。

3. 管线安装：将预先准备好的管道进行组装和安装。根据施工图纸确定管道的连接方式，采用焊接、螺纹连接等方式进行管道连接。

4. 焊接检测：对焊接接头进行非破坏性检测，确保焊接质量符合要求。可以采用超声波检测、磁粉检测等方法进行检测。 5. 管道支撑：安装管道支架，确保管道的稳定性和安全性。根据设计要求安装支架，并进行调整和固定。

6. 绝缘处理：对管道进行绝缘处理，防止管道在使用中出现腐蚀和渗漏等问题。可以采用绝缘材料包裹管道，形成保护层。

7. 系统调试：对管线进行系统调试，确保各部分正常运行。包括清洗管道、测试管道的承压性能等。

8. 管道保护：在工艺管线施工完成后，进行管道保护工作。包括进行防腐、防腐蚀处理，确保管道的使用寿命。

质量控制

1. 施工过程监控：在施工过程中，进行现场巡检，确保施工按照方案进行。注意监控管道的精度、安装位置、焊接质量等。

2. 材料质量检验：对所采购的材料进行质量检验，确保材料符合要求。可以采用化学分析、物理性能测试等方法进行检验。 3. 焊接质量检验：对焊接接头进行质量检验，确保焊缝的强度和密封性符合要求。可以采用X射线、超声波、涡流检测等方法进行检验。

第1篇

一、工程概况

本工程为某新建道路通信管道电缆排管埋地敷设项目，位于豫兴大道至郑开大道，全长2044.158米。沿线分别与豫兴大道、郑开大道北辅道、郑开大道等9条东西向道路相交。工程内容包括电缆敷设、管道包封、人（手）孔井砌筑、沟槽回填等。

二、施工准备

1. 人员组织：成立施工项目部，明确项目经理、技术负责人、施工员、质量员、安全员等岗位责任，确保工程顺利进行。

2. 技术准备：组织技术人员学习《通信管道工程施工及验收规范》（GB50374-xxx）等相关规范，确保施工技术符合要求。

3. 主要设备配置：挖掘机、装载机、平板车、卷扬机、电缆敷设机、焊接设备、测量仪器等。

三、施工工艺

1. 测量放样：根据设计图纸，确定管线走向、埋深、间距等参数，进行现场测量放样。

2. 基础垫层施工：根据设计要求，进行基础垫层施工，确保基础垫层平整、密实。

3. 管道敷设：采用电缆敷设机进行电缆敷设，确保电缆敷设平直、整齐。

4. 管道包封：对敷设完成的电缆进行管道包封，防止电缆受损。

5. 人（手）孔井砌筑：根据设计要求，砌筑人（手）孔井，确保井体稳固、密封。

6. 沟槽回填：对沟槽进行回填，确保回填土密实、平整。

四、质量保证措施

1. 组织保证：成立质量保证小组，负责工程质量监督检查，确保施工质量符合规范要求。

2. 制度保证措施：建立健全质量管理制度，明确质量责任，严格执行各项质量标准。 3. 技术保证措施：加强施工技术培训，提高施工人员技术水平，确保施工工艺符合规范要求。

五、安全、文明及其他保证措施

1. 安全生产保证措施：加强施工现场安全管理，确保施工安全。

2. 文明施工：加强施工现场文明施工管理，确保施工现场整洁、有序。

3. 其他保证措施：加强施工现场环境保护，确保工程顺利进行。

六、工期计划

本工程计划工期为60天，具体施工进度如下：

1. 第1-10天：完成基础垫层施工、测量放样。
