帷幕灌浆防渗技术探讨

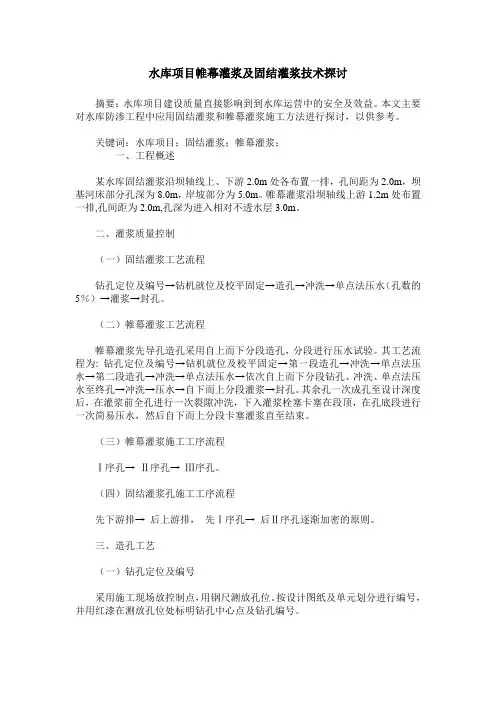

水库项目帷幕灌浆及固结灌浆技术探讨

摘要：水库项目建设质量直接影响到到水库运营中的安全及效益。本文主要对水库防渗工程中应用固结灌浆和帷幕灌浆施工方法进行探讨，以供参考。

关键词：水库项目；固结灌浆；帷幕灌浆；

一、工程概述

某水库固结灌浆沿坝轴线上、下游2.0m处各布置一排，孔间距为2.0m，坝基河床部分孔深为8.0m，岸坡部分为5.0m。帷幕灌浆沿坝轴线上游1.2m处布置一排,孔间距为2.0m,孔深为进入相对不透水层3.0m。

二、灌浆质量控制

（一）固结灌浆工艺流程

钻孔定位及编号→钻机就位及校平固定→造孔→冲洗→单点法压水（孔数的5％）→灌浆→封孔。

（二）帷幕灌浆工艺流程

帷幕灌浆先导孔造孔采用自上而下分段造孔，分段进行压水试验。其工艺流程为: 钻孔定位及编号→钻机就位及校平固定→第一段造孔→冲洗→单点法压水→第二段造孔→冲洗→单点法压水→依次自上而下分段钻孔、冲洗、单点法压水至终孔→冲洗→压水→自下而上分段灌浆→封孔。其余孔一次成孔至设计深度后，在灌浆前全孔进行一次裂隙冲洗，下入灌浆栓塞卡塞在段顶，在孔底段进行一次简易压水，然后自下而上分段卡塞灌浆直至结束。

（三）帷幕灌浆施工工序流程

Ⅰ序孔→ Ⅱ序孔→ Ⅲ序孔。

（四）固结灌浆孔施工工序流程

先下游排→ 后上游排， 先Ⅰ序孔→ 后Ⅱ序孔逐渐加密的原则。

三、造孔工艺

（一）钻孔定位及编号

采用施工现场放控制点，用钢尺测放孔位。按设计图纸及单元划分进行编号，并用红漆在测放孔位处标明钻孔中心点及钻孔编号。

（二）钻机就位

为保证施工中及成孔后的钻孔轴线符合设计及规范要求，必须保证钻机就位的准确和稳固性。

(1)准确性

1)调校钻机立轴的垂直度和机座的水平度。

2)调整钻机立轴中心轴线，使其与钻孔中心点一致。

3)测校钻具轴线，使其与钻机中心轴线一致。

(2)稳固性

1)钻机安装水平、稳定、对准孔位。

2)试运转钻机，再次测校开孔钻具轴线与钻孔的中心点是否一致。

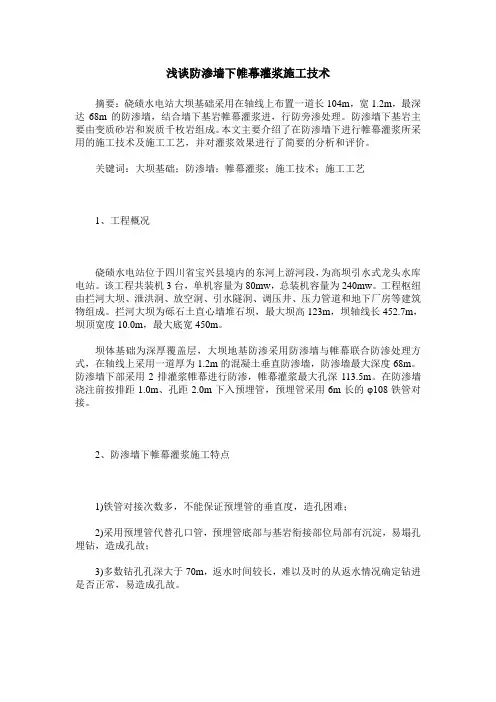

浅谈防渗墙下帷幕灌浆施工技术

摘要：硗碛水电站大坝基础采用在轴线上布置一道长104m，宽1.2m，最深达68m的防渗墙，结合墙下基岩帷幕灌浆进，行防旁渗处理。防渗墙下基岩主要由变质砂岩和炭质千枚岩组成。本文主要介绍了在防渗墙下进行帷幕灌浆所采用的施工技术及施工工艺，并对灌浆效果进行了简要的分析和评价。

关键词：大坝基础；防渗墙；帷幕灌浆；施工技术；施工工艺

1、工程概况

硗碛水电站位于四川省宝兴县境内的东河上游河段，为高坝引水式龙头水库电站。该工程共装机3台，单机容量为80mw，总装机容量为240mw。工程枢纽由拦河大坝、泄洪洞、放空洞、引水隧洞、调压井、压力管道和地下厂房等建筑物组成。拦河大坝为砾石土直心墙堆石坝，最大坝高123m，坝轴线长452.7m，坝顶宽度10.0m，最大底宽450m。

坝体基础为深厚覆盖层，大坝地基防渗采用防渗墙与帷幕联合防渗处理方式，在轴线上采用一道厚为1.2m的混凝土垂直防渗墙，防渗墙最大深度68m。防渗墙下部采用2排灌浆帷幕进行防渗，帷幕灌浆最大孔深113.5m。在防渗墙浇注前按排距1.0m、孔距2.0m下入预埋管，预埋管采用6m长的φ108铁管对接。

2、防渗墙下帷幕灌浆施工特点

1)铁管对接次数多，不能保证预埋管的垂直度，造孔困难；

2)采用预埋管代替孔口管，预埋管底部与基岩衔接部位局部有沉淀，易塌孔埋钻，造成孔故；

3)多数钻孔孔深大于70m，返水时间较长，难以及时的从返水情况确定钻进是否正常，易造成孔故。

3、施工工艺

3.1 预埋管施工

灌浆管底部用厚度为lmm的铁皮封堵，可避免混凝土灌入，也可避免其他孔灌浆时浆液串入，而增加扫孔量。在防渗墙浇筑前，每个槽段的预埋管通过钢筋笼固定，5个-7个灌浆管为一组，整体下人，以尽量保证其垂直度和不受浇筑的影响而发生变形。

3.2 钻孔灌浆施工

按先下游排、后上游排，排内分三序的原则进行。先施工先导孔，然后依次施工Ⅰ序孔、Ⅱ序孔、Ⅲ序孔、检查孔。

水库大坝防渗帷幕灌浆工程施工技术分析

摘要

水库大坝防渗帷幕灌浆工程施工技术是水库大坝防渗施工中应用的关键技术，该技术具有良好的防渗效果，与水库大坝特点相互适应，是当前水库工程防渗施工的常用技术。本文以帷幕灌浆工程施工技术为研究对象，主要探讨该技术原理及其优势，并且总结常规工程中，防渗帷幕灌浆工程施工技术要点，旨在推广水库大坝防渗帷幕灌浆工程施工技术。

关键词：水库；大坝；防渗；帷幕灌浆工程

水库大坝防渗施工是水利工程的重点工作。水库大坝工程长时间受水利因素影响，部分结构出现渗漏比较常见。而如果渗漏比较严重，将会严重影响到工程安全。因此，水库大坝工程建设过程中，一直都非常重视水库大坝防渗施工。通过长期工程研究发现，防渗帷幕灌浆工程施工技术具有良好防渗效果，该技术施工简单、防渗效果好，防渗周期长，适合应用于水库大坝等长期受到水环境影响的工程。

1.帷幕灌浆防渗施工技术原理及优势

1.1帷幕灌浆防渗施工技术

帷幕管径防渗施工技术具体是指防渗施工过程中，采用浆液防渗原理进行施工。施工中，以浆液为主要材料，利用注浆工艺将具有良好防水性能的浆液注入岩层、土层裂缝、间隙、空隙当中，从而形成具有连续性能够有效阻止渗水的帷幕结构。该帷幕结构具有控制渗水流量、有效降低渗透侧压力的作用，从而使该技术具有良好的防渗效果。 当前，帷幕灌浆防渗技术已经非常常见，同时为适应不同工程，已经成功应用多种不同防渗技术。其中两排孔帷幕、多排孔帷幕是最为常见的技术。另外，根据渗漏孔深度不同也分为封闭式帷幕以及悬挂式帷幕等形式。

1.2帷幕灌浆防渗施工技术优势

帷幕灌浆防渗施工在水库大坝工程中已经取得实践应用效果。该技术与传统防渗技术相比，具有多项优势。第一，帷幕灌浆防渗施工技术科学环保。经过不断的技术研发，工程中已经开始应用具有良好耐腐蚀性、无毒环保材料和工艺方法，使该技术具有环保优势，符合现代社会可持续发展。第二，帷幕灌浆防渗施工技术简单，工艺速度快。施工中工艺流程非常简单，与钻孔灌浆方法有相思指出，因此技术更加成熟，施工速度更快。通过技术对比发现，该工艺方法与传统方法相比效率提高5-10倍左右。第三，帷幕灌浆防渗施工技术具有良好的加固作用。岩土力学强度有所提高，同时灌浆施工后，混凝土性能会得到浆液补充有所提升，提升了灌浆施工效果。

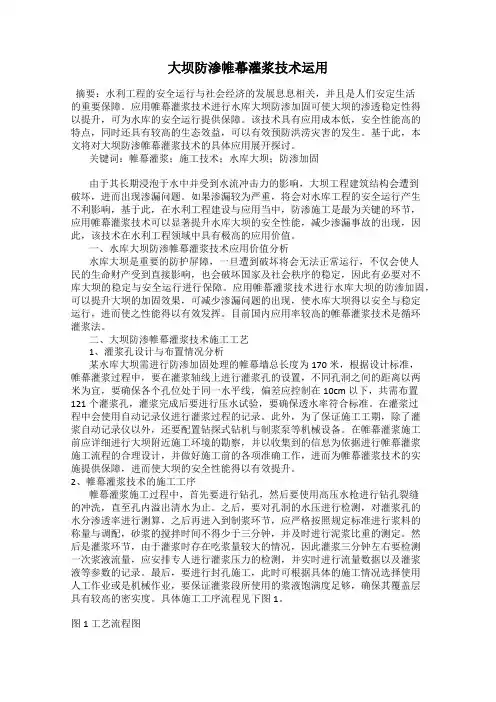

大坝防渗帷幕灌浆技术运用

摘要：水利工程的安全运行与社会经济的发展息息相关，并且是人们安定生活的重要保障。应用帷幕灌浆技术进行水库大坝防渗加固可使大坝的渗透稳定性得以提升，可为水库的安全运行提供保障。该技术具有应用成本低，安全性能高的特点，同时还具有较高的生态效益，可以有效预防洪涝灾害的发生。基于此，本文将对大坝防渗帷幕灌浆技术的具体应用展开探讨。

关键词：帷幕灌浆；施工技术；水库大坝；防渗加固

由于其长期浸泡于水中并受到水流冲击力的影响，大坝工程建筑结构会遭到破坏，进而出现渗漏问题。如果渗漏较为严重，将会对水库工程的安全运行产生不利影响，基于此，在水利工程建设与应用当中，防渗施工是最为关键的环节，应用帷幕灌浆技术可以显著提升水库大坝的安全性能，减少渗漏事故的出现，因此，该技术在水利工程领域中具有极高的应用价值。

一、水库大坝防渗帷幕灌浆技术应用价值分析

水库大坝是重要的防护屏障，一旦遭到破坏将会无法正常运行，不仅会使人民的生命财产受到直接影响，也会破坏国家及社会秩序的稳定，因此有必要对不库大坝的稳定与安全运行进行保障。应用帷幕灌浆技术进行水库大坝的防渗加固，可以提升大坝的加固效果，可减少渗漏问题的出现，使水库大坝得以安全与稳定运行，进而使之性能得以有效发挥。目前国内应用率较高的帷幕灌浆技术是循环灌浆法。

二、大坝防渗帷幕灌浆技术施工工艺

1、灌浆孔设计与布置情况分析

某水库大坝需进行防渗加固处理的帷幕墙总长度为170米，根据设计标准，帷幕灌浆过程中，要在灌浆轴线上进行灌浆孔的设置，不同孔洞之间的距离以两米为宜，要确保各个孔位处于同一水平线，偏差应控制在10cm以下，共需布置121个灌浆孔，灌浆完成后要进行压水试验，要确保透水率符合标准。在灌浆过程中会使用自动记录仪进行灌浆过程的记录。此外，为了保证施工工期，除了灌浆自动记录仪以外，还要配置钻探式钻机与制浆泵等机械设备。在帷幕灌浆施工前应详细进行大坝附近施工环境的勘察，并以收集到的信息为依据进行帷幕灌浆施工流程的合理设计，并做好施工前的各项准确工作，进而为帷幕灌浆技术的实施提供保障，进而使大坝的安全性能得以有效提升。
