当前位置：文档之家 › ASTMD412

ASTMD412

  • 格式：pdf
  • 大小：115.55 KB
  • 文档页数：13

Specimensmaybeintheshapeofdumbbells,ringsorstraight

piecesofuniformcross-sectionalarea.

4.2Measurementsfortensilestress,tensilestressatagiven

elongation,tensilestrength,yieldpoint,andultimateelonga-

tionaremadeonspecimensthathavenotbeenprestressed.

Tensilestress,yieldpoint,andtensilestrengtharebasedonthe

originalcross-sectionalareaofauniformcross-sectionofthe

specimen.

4.3Measurementoftensilesetismadeafterapreviously

unstressedspecimenhasbeenextendedandallowedtoretract

byaprescribedprocedure.Measurementof“setafterbreak”is

alsodescribed.

5.SignificanceandUse

5.1Allmaterialsandproductscoveredbythesetestmeth-

odsmustwithstandtensileforcesforadequateperformancein

certainapplications.Thesetestmethodsallowforthemeasure-

mentofsuchtensileproperties.However,tensileproperties

alonemaynotdirectlyrelatetothetotalenduseperformance

oftheproductbecauseofthewiderangeofpotentialperfor-

mancerequirementsinactualuse.

5.2Tensilepropertiesdependbothonthematerialandthe

conditionsoftest(extensionrate,temperature,humidity,speci-

mengeometry,pretestconditioning,etc.);thereforematerials

shouldbecomparedonlywhentestedunderthesamecondi-

tions.

5.3Temperatureandrateofextensionmayhavesubstantial

effectsontensilepropertiesandthereforeshouldbecontrolled.

Theseeffectswillvarydependingonthetypeofmaterialbeing

tested.

5.4Tensilesetrepresentsresidualdeformationwhichis

partlypermanentandpartlyrecoverableafterstretchingand

retraction.Forthisreason,theperiodsofextensionand

recovery(andotherconditionsoftest)mustbecontrolledto

obtaincomparableresults.

6.Apparatus

6.1TestingMachine—Tensiontestsshallbemadeona

powerdrivenmachineequippedtoproduceauniformrateof

gripseparationof500650mm/min(2062in./min)fora

distanceofatleast750mm(30in.)(seeNote1).Thetesting

machineshallhavebothasuitabledynamometerandan

indicatingorrecordingsystemformeasuringtheappliedforce

within62%.Ifthecapacityrangecannotbechangedforatest

(asinthecaseofpendulumdynamometers)theappliedforceat

breakshallbemeasuredwithin62%ofthefullscalevalue,

andthesmallesttensileforcemeasuredshallbeaccurateto

within10%.Ifthedynamometerisofthecompensatingtype

formeasuringtensilestressdirectly,meansshallbeprovidedto

adjustforthecross-sectionalareaofthespecimen.The

responseoftherecordershallbesufficientlyrapidthatthe

appliedforceismeasuredwiththerequisiteaccuracyduring

theextensionofthespecimentorupture.Ifthetestingmachine

isnotequippedwitharecorder,adeviceshallbeprovidedthat

indicates,afterrupture,themaximumforceappliedduring

extension.Testingmachinesystemsshallbecapableofmea-

suringelongationofthetestspecimeninminimumincrements

of10%.

NOTE2—Arateofelongationof10006100mm/min(4064in./min)maybeusedandnotationofthespeedmadeinthereport.Incaseofdispute,thetestshallberepeatedandtherateofelongationshallbeat500650mm/min(2062in./min).

6.2TestChamberforElevatedandLowTemperatures—The

testchambershallconformwiththefollowingrequirements:

6.2.1Airshallbecirculatedthroughthechamberata

velocityof1to2m/s(3.3to6.6ft/s)atthelocationofthegrips

orspindlesandspecimensmaintainedwithin2°C(3.6°F)ofthe

specifiedtemperature.

6.2.2Acalibratedsensingdeviceshallbelocatednearthe

gripsorspindlesformeasuringtheactualtemperature.

6.2.3Thechambershallbeventedtoanexhaustsystemor

totheoutsideatmospheretoremovefumesliberatedathigh

temperatures.

6.2.4Provisionsshallbemadeforsuspendingspecimens

verticallynearthegripsorspindlesforconditioningpriorto

test.Thespecimensshallnottoucheachotherorthesidesof

thechamberexceptformomentarycontactwhenagitatedby

thecirculatingair.

6.2.5Fastactinggripssuitableformanipulationathighor

lowtemperaturesmaybeprovidedtopermitplacingdumbbells

orstraightspecimensinthegripsintheshortesttimepossible

tominimizeanychangeintemperatureofthechamber.

6.2.6Thedynamometershallbesuitableforuseatthe

temperatureoftestoritshallbethermallyinsulatedfromthe

chamber.

6.2.7Provisionshallbemadeformeasuringtheelongation

ofspecimensinthechamber.Ifascaleisusedtomeasurethe

extensionbetweenthebench-marks,thescaleshallbelocated

parallelandclosetothegrippathduringspecimenextension

andshallbecontrolledfromoutsidethechamber.

6.3DialMicrometer—Thedialmicrometershallconformto

therequirementsofPracticeD3767(MethodA).Forring

specimens,see14.10ofthesetestmethods.

6.4ApparatusforTensileSetTest—Thetestingmachine

describedin6.1oranapparatussimilartothatshowninFig.1

maybeused.Astopwatchorothersuitabletimingdevice

measuringinminuteintervalsforatleast30min,shallbe

provided.Ascaleorotherdeviceshallbeprovidedfor

measuringtensilesettowithin1%.

7.SelectionofTestSpecimens

7.1Considerthefollowinginformationinmakingselec-

tions:

7.1.1Sinceanisotropyorgraindirectionalityduetoflow

introducedduringprocessingandpreparationmayhavean

influenceontensileproperties,dumbbellorstraightspecimens

合集下载

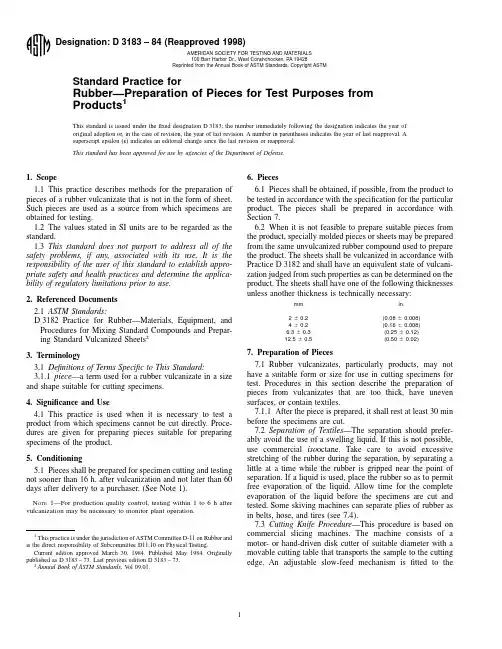

ASTM D 3183

ASTM D 3183

cuttingtablethatfeedstherubberforwardtothelineofcutand

controlsthethicknessoftheslice.Clampingdevicesshouldbe

availabletosecuretherubber.Theknifeshouldbelubricated

withamildsoapsolutiontoeasethecuttingoperation.

7.4SkivingProcedure—Thisprocedureisbasedoncom-

mercialleatherslittingmachinery,andconvenienttypesare

availableforcuttingabout50-mm(2-in.)widestripswith

thicknessesuptoabout12mm(0.5in.).Adjustmentsshouldbe

availabletovarythethicknessofcut,andfeedrollersshouldbe

providedtotransportthematerialpasttheknife.Provision

shouldbemadeforcontinuoussharpeningofthecuttingedge.

Attachmentsareavailableforsplittingandcuttingsections

fromcablesheathingandhose.

7.5BuffıngTechniques—Usethebuffingtechniquesde-

scribedbelowwhenitisnecessarytoremoveanyunevenness

ofsurface.Unevenessofsurfacemayresultfromcontactwith

fabriccomponents,cuttingtechniques,orotherreasons.

三元乙丙橡胶指标大全20231020

三元乙丙橡胶指标大全20231020

三元乙丙橡胶指标大全20231020

三元乙丙橡胶（EPDM）是一种由乙烯、丙烯和非对称二烯（主要是聚不饱和烯烃）共聚而成的合成橡胶。它具有很高的耐热性、耐候性、电绝缘性和耐化学腐蚀性，因此在各种应用中广泛使用。下面是三元乙丙橡胶的一些常见指标和性能评估方法。

1.物理指标：

1.1密度：一般可使用ASTMD297或ISO1183方法测定三元乙丙橡胶的密度，以确定其质量。

1.2硬度：常用的测试方法有ASTMD2240和ISO48等。硬度测试可以用于评估三元乙丙橡胶的柔软性和弹性。

1.3拉伸强度：利用ASTMD412或ISO37等标准方法，可以测定三元乙丙橡胶的最大拉伸强度和伸长率，以评估其抗拉伸性能。

1.4抗撕裂性：使用ASTMD624或ISO34等测试方法，可以测定三元乙丙橡胶的抗撕裂性能，以评估其在受拉伸或剪切力作用下的抗裂能力。

2.热性能指标：

2.1热变形温度：利用ASTMD621或ISO306等方法，可以测定三元乙丙橡胶的热变形温度，这是材料在受热变形时保持一定形状的能力。

2.2热氧老化：使用ASTMD573或ISO188等标准方法，在一定温度和时间条件下，测定三元乙丙橡胶样品在氧气环境中的老化性能，以评估其耐热老化性能。

2.3热导率：利用热导率仪器，可以测定三元乙丙橡胶的热导率，以评估其导热性能。 3.耐候性指标：

3.1天然老化：将三元乙丙橡胶样品暴露在自然环境中，经过一定的时间观察其外观变化、硬度变化和物理性能变化，以评估其耐候性能。

3.2氙气老化：使用氙弧灯或氙气老化箱，在一定温度和湿度条件下，暴露三元乙丙橡胶样品，以模拟阳光辐射和其他自然气候条件，评估其耐候性能。

4.电绝缘性指标：

5.化学腐蚀性指标：

5.1耐酸碱性：将三元乙丙橡胶样品暴露在酸碱溶液中，观察其外观变化、质量损失和物理性能变化，以评估其耐酸碱性能。

5.2耐油性：将三元乙丙橡胶样品暴露在不同种类的油或润滑剂中，观察其外观变化、硬度变化和物理性能变化，以评估其耐油性能。

白改黑方案

白改黑方案

公路“白改黑”中采用高分子抗裂贴与注浆工艺

处理旧水泥砼路面的方案

一、 概述

在我国道路建设中，白色水泥混凝土曾经风靡一时。“白色路面”虽然好看，但时间一长，行车舒适度差、噪音大不说，养护维修也不方便。于是，很多接近或超过设计年限的“白色路面”都通过改建，变成性能更优越的黑色沥青路面统称“白改黑”。从专业上讲公路"白改黑"工程就是指水泥混凝土路面上加铺沥青混凝土面层的改造工程。按照以前的常规做法，是专业设备将原来旧的水泥砼板块破碎，然后进行高密度压实，以求稳因基层。同时还要通过增加沥青层厚度和铺设土工合成材料来防治反射裂缝的产生。但经过时间的检验，以上这种方法并未起到应有的作用，而且大大增加了建设工程的投资。“白改黑”每公里造价在300万元左右。目前我国“白色路面”总里程已经突破10万公里，其中大多已进入维修期，而传统的公路“白改黑”技术与高速公路建设的发展不相适应，加快公路新技术的研究开发和推广是高速公路建设亟待解决的关键问题。河南盛远路桥科技有限公司是一家以公路新技术引进、研发、产品制造、方案设计及养护工程承揽为一体的实体型企业。多年来一直专注于公路“白改黑”新技术的研究，并提出了采用高分子抗裂贴与注浆工艺处理旧水泥砼路面的方案，将有望提高“白改黑”工程的路用性能、有效降低工程造价。

二、 原路面处理和结构方案

该方案主要是用于路况尚好的路段，旧水泥砼板块没有大面积的破碎，板块中已出现的裂缝主要是单独的、还没有形成网裂。其设计的原则是继续利用旧水泥砼板块，对原路面进行弯沉与脱逃空检测，对路基出现脱空的部分采用高聚物注浆工艺处理，对已出现的裂缝采用高聚物密封胶进行灌缝，缝上面铺设抗裂贴，洒粘层油后做2cm厚沥青胶砂的应力吸收层再加铺4cm厚的改性沥混凝土。

1、原水泥混凝土路面的检测评价

主要进行路面破损状况检测和路面弯沉与板底脱空检测。

路面破损状况检测主要判定本路段面板的破损情况，从而决定此板块是否能够继续利用。检测依据要求旧水泥砼板块没有大面积的破碎，板块中已出现的裂缝主要是独立的，每块石水泥混凝土板断板缝不超过3道。对于部分水泥板断裂破碎严重的，需要挖除。

ASTM-D412硫化橡胶和热塑性弹性体拉伸试验方法

ASTM-D412硫化橡胶和热塑性弹性体拉伸试验方法

______________________________________________________________________________________________________________

精品资料 名称：D 412—98a(2002年重新批准)

硫化橡胶和热塑性弹性体——拉伸性能的标准实验方法

希望采用本标准使用者在进行实验时，参照英文版本一起使用以便对译文提出

建议并准确进行实验。因此凡出现与英文版本相冲突，则以英文版本为准。

本标准已被国防部代理机构批准使用。

注释——9.2部分于2003.1被更新。

1. 范围

1.1 这些方法是用来评估硫化橡胶和热塑性弹性体拉伸性能的程序。这些方法不适用硬橡胶和相似硬度、低延伸率材料。方法如下：

方法 A——哑铃状和直片状试样

方法 B——剪切环形状试样（不适用）

注释1——这两种不同的方法不会产生同样的结果。

1.2 在本实验中，数值的表达不管是以SI还是非SI为单位，都认为是标准的。在每一系统中数值可能不是等同的，因此必须单独使用每一系统，而不要合并这些数值。

1.3本标准没有对所有的安全问题进行详细的描述。建立一个合适的安全和健康规则和决定其应用规则限制是使用者的责任。

2. 参考资料

2.1 ASTM 标准：

D 1349 橡胶标准实验温度准则

D 1566 与橡胶相关的术语

D 3182 混合标准化合物和准备标准硫化橡胶片的材料，设备和程序准则

D 3183 实验用产品片准备准则

D 3767 橡胶尺寸测量准则

D 4483 橡胶和黑烟末工业中标准实验方法的测量精度准则 ______________________________________________________________________________________________________________

精品资料 E 4 实验机器力检查准则
