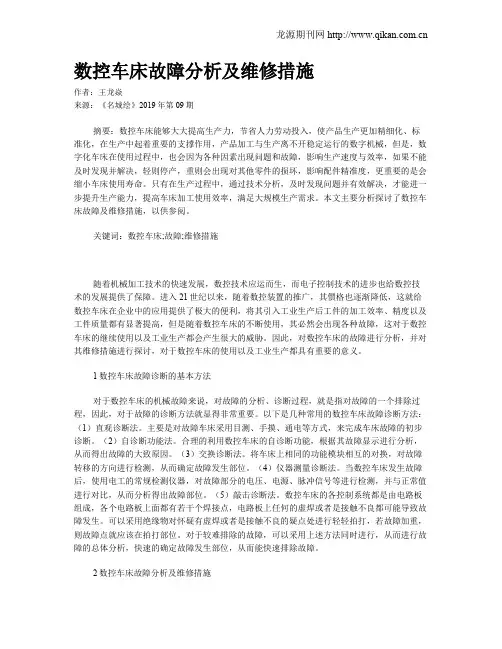

数控车床故障分析及维修措施
作者：王龙焱
来源：《名城绘》2019年第09期
摘要：数控车床能够大大提高生产力，节省人力劳动投入，使产品生产更加精细化、标准化，在生产中起着重要的支撑作用，产品加工与生产离不开稳定运行的数字机械，但是，数字化车床在使用过程中，也会因为各种因素出现问题和故障，影响生产速度与效率，如果不能及时发现并解决，轻则停产，重则会出现对其他零件的损坏，影响配件精准度，更重要的是会缩小车床使用寿命。只有在生产过程中，通过技术分析，及时发现问题并有效解决，才能进一步提升生产能力，提高车床加工使用效率，满足大规模生产需求。本文主要分析探讨了数控车床故障及维修措施，以供参阅。
关键词：数控车床;故障;维修措施
随着机械加工技术的快速发展，数控技术应运而生，而电子控制技术的进步也给数控技术的发展提供了保障。进入21世纪以来，随着数控装置的推广，其價格也逐渐降低，这就给数控车床在企业中的应用提供了极大的便利，将其引入工业生产后工件的加工效率、精度以及工件质量都有显著提高，但是随着数控车床的不断使用，其必然会出现各种故障，这对于数控车床的继续使用以及工业生产都会产生很大的威胁。因此，对数控车床的故障进行分析，并对其维修措施进行探讨，对于数控车床的使用以及工业生产都具有重要的意义。
1数控车床故障诊断的基本方法
对于数控车床的机械故障来说，对故障的分析、诊断过程，就是指对故障的一个排除过程，因此，对于故障的诊断方法就显得非常重要。以下是几种常用的数控车床故障诊断方法：（1）直观诊断法。主要是对故障车床采用目测、手摸、通电等方式，来完成车床故障的初步诊断。（2）自诊断功能法。合理的利用数控车床的自诊断功能，根据其故障显示进行分析，从而得出故障的大致原因。（3）交换诊断法。将车床上相同的功能模块相互的对换，对故障转移的方向进行检测，从而确定故障发生部位。（4）仪器测量诊断法。当数控车床发生故障后，使用电工的常规检测仪器，对故障部分的电压、电源、脉冲信号等进行检测，并与正常值进行对比，从而分析得出故障部位。（5）敲击诊断法。数控车床的各控制系统都是由电路板组成，各个电路板上面都有若干个焊接点，电路板上任何的虚焊或者是接触不良都可能导致故障发生。可以采用绝缘物对怀疑有虚焊或者是接触不良的疑点处进行轻轻拍打，若故障加重，则故障点就应该在拍打部位。对于较难排除的故障，可以采用上述方法同时进行，从而进行故障的总体分析，快速的确定故障发生部位，从而能快速排除故障。
