高层建筑轴线的投测方法

高层建筑物轴线竖向投测允许偏差随着城市化进程的不断推进，高层建筑物的建设越来越多，为了保证建筑物的安全性和美观性，轴线竖向投测成为了一个重要的环节。

然而，在实际建设中，轴线竖向投测往往会存在一些偏差，这些偏差对建筑物的质量和安全性产生着不可忽视的影响。

因此，本文将探讨高层建筑物轴线竖向投测允许偏差的问题。

一、轴线竖向投测的意义轴线竖向投测是指在建筑物竣工前，通过仪器测量将建筑物所有楼层的轴线垂直投影到地面上，以确定建筑物的准确位置和姿态，保证建筑物的安全性和美观性。

轴线竖向投测是建筑物竣工验收的重要环节之一，也是保证建筑物质量和安全性的必要手段。

二、轴线竖向投测存在的偏差在实际建设中，由于各种因素的影响，轴线竖向投测往往会存在一些偏差。

主要原因如下：1. 地基不均匀。

由于地基的不均匀性，建筑物的地基会存在一些高低不平的情况，导致轴线竖向投测存在一定的偏差。

2. 建筑物自身结构问题。

在建筑物的设计和施工过程中，可能会存在一些设计和施工问题，例如墙体倾斜、柱子偏位等，导致轴线竖向投测存在一定的偏差。

3. 测量仪器误差。

轴线竖向投测需要使用专业的测量仪器进行测量，如果测量仪器存在误差，也会导致轴线竖向投测存在一定的偏差。

三、轴线竖向投测允许偏差的标准为了保证建筑物的安全性和美观性，国家对轴线竖向投测允许偏差进行了严格的规定。

根据《建筑工程质量验收规范》（GB50203-2011）的规定，高层建筑物轴线竖向投测的允许偏差如下：1. 建筑物的整体偏差不得超过1‰，即建筑物高度的1‰。

2. 单层楼面偏差不得超过5mm。

3. 相邻楼层的轴线偏差不得超过10mm。

以上标准是国家对轴线竖向投测允许偏差的严格规定，建筑物竣工验收时必须满足以上标准。

四、轴线竖向投测允许偏差的影响轴线竖向投测存在偏差会对建筑物的安全性和美观性产生不可忽视的影响。

具体如下：1. 对建筑物的安全性产生影响。

轴线竖向投测存在偏差会导致建筑物的结构承载能力不足，从而影响建筑物的安全性。

高层楼房建筑物轴线竖向投测的方法
高层楼房建筑物轴线竖向投测是常用的建筑物断面测量技术。

采用数字66北斗定向技术，利用太阳作为天体幂级参照，由北斗定向仪采集天文观测点坐标和相对高程，可实现目标物体大体方位角、距离定位及投影位置精确测量。

在常规情况下，高层建筑物的轴线竖向投测无需安装精密测量设备，能够实现精准测量结果。

首先，将高层建筑物底部位置进行精准定位，使用66北斗定向仪进行精度定位。

确定目标物体的方位角和距离。

其次，采用数字测量仪，通过高度计仪器对目标物的相对高程进行测量，得到高层建筑物的准确投影位置，并输出竖向投影位置坐标值。

最后，使用CAD软件绘制投影位置竖截面系统的图形中，可以准确表示高层楼房建筑物的轴线竖向投测。

在进行高层楼房建筑物轴线竖向投测时，采用数字66北斗定向。

对方位角和距离进行精准定位，使用高度计仪表对目标物的相对高程进行反复测量，精确测量目标物的轴线竖向投影位置，最后使用CAD绘制竖截面的图形描绘，以此达到高层建筑物轴线竖向投影位置准确测量的目的。

建筑物轴线竖向投测不仅要求对定位精确，高度计仪器对目标物相对高程测量也要保证准确性。

同时要注意，在进行投测时必须保持环境平静，以便每次测量结果提供准确可靠数据，以达到最佳测量成果。

高层建筑的轴线投测在现代城市的天际线上，高层建筑如同一颗颗璀璨的明珠，展现着人类建筑技术的辉煌成就。

然而，这些高耸入云的建筑并非凭空而起，其精确的建造离不开严谨的测量工作，其中轴线投测更是关键环节之一。

轴线投测，简单来说，就是将建筑物的轴线准确地投射到施工的各层楼面和其他相关部位，以确保建筑物的各个部分按照设计要求准确地定位和施工。

对于高层建筑而言，由于其高度较高、结构复杂，轴线投测的难度和精度要求都大大提高。

首先，我们来了解一下为什么轴线投测在高层建筑施工中如此重要。

轴线是建筑物的基准线，它决定了建筑物的位置、形状和尺寸。

如果轴线投测出现偏差，将会导致建筑物的各个部分位置不准确，可能会出现墙体倾斜、楼层错位、门窗安装不正等问题，不仅影响建筑物的外观和使用功能，还可能会影响结构的安全性。

因此，准确的轴线投测是保证高层建筑质量的重要前提。

那么，在高层建筑中，如何进行轴线投测呢？目前，常用的轴线投测方法主要有经纬仪投测法、激光铅垂仪投测法和全站仪投测法等。

经纬仪投测法是一种传统的轴线投测方法。

它通过在底层设置轴线控制点，然后在控制点上架设经纬仪，将底层的轴线控制点向上投测到施工楼层。

在投测过程中，需要对经纬仪进行精确的对中和整平，并通过观测和计算来确定投测点的位置。

这种方法操作相对复杂，对操作人员的技术要求较高，但在一些特定情况下仍然具有一定的应用价值。

激光铅垂仪投测法是一种较为先进和常用的方法。

激光铅垂仪能够发射出垂直的激光束，通过在底层设置基准点，将激光铅垂仪安置在基准点上，调整仪器使其发射的激光束垂直向上。

在施工楼层上设置接收靶，当激光束照射到接收靶上时，即可确定轴线投测点的位置。

这种方法操作简便、精度较高，适用于各种高层建筑的轴线投测。

全站仪投测法则是一种更加高效和精确的方法。

全站仪不仅能够测量角度和距离，还具有自动计算和数据处理功能。

在轴线投测时，通过在底层设置控制点，在施工楼层上设置观测点，利用全站仪测量控制点和观测点之间的角度和距离，然后通过计算即可确定观测点的位置，从而实现轴线的投测。

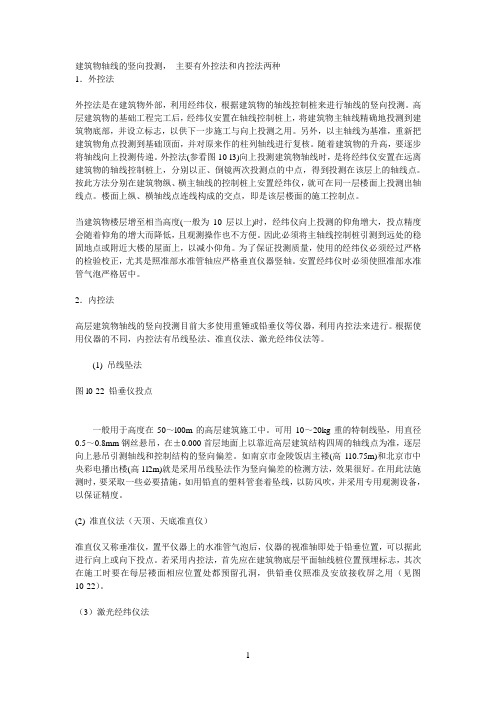

建筑物轴线的竖向投测，主要有外控法和内控法两种1．外控法外控法是在建筑物外部，利用经纬仪，根据建筑物的轴线控制桩来进行轴线的竖向投测。

高层建筑物的基础工程完工后，经纬仪安置在轴线控制桩上，将建筑物主轴线精确地投测到建筑物底部，并设立标志，以供下一步施工与向上投测之用。

另外，以主轴线为基准，重新把建筑物角点投测到基础顶面，并对原来作的柱列轴线进行复核。

随着建筑物的升高，要逐步将轴线向上投测传递。

外控法(参看图10-l3)向上投测建筑物轴线时，是将经纬仪安置在远离建筑物的轴线控制桩上，分别以正、倒镜两次投测点的中点，得到投测在该层上的轴线点。

按此方法分别在建筑物纵、横主轴线的控制桩上安置经纬仪，就可在同一层楼面上投测出轴线点。

楼面上纵、横轴线点连线构成的交点，即是该层楼面的施工控制点。

当建筑物楼层增至相当高度(一般为10层以上)时，经纬仪向上投测的仰角增大，投点精度会随着仰角的增大而降低，且观测操作也不方便。

因此必须将主轴线控制桩引测到远处的稳固地点或附近大楼的屋面上，以减小仰角。

为了保证投测质量，使用的经纬仪必须经过严格的检验校正，尤其是照准部水准管轴应严格垂直仪器竖轴。

安置经纬仪时必须使照准部水准管气泡严格居中。

2．内控法高层建筑物轴线的竖向投测目前大多使用重锤或铅垂仪等仪器，利用内控法来进行。

根据使用仪器的不同，内控法有吊线坠法、准直仪法、激光经纬仪法等。

(1) 吊线坠法图l0-22 铅垂仪投点一般用于高度在50～l00m的高层建筑施工中。

可用10～20kg重的特制线坠，用直径0.5～0.8mm钢丝悬吊，在±0.000首层地面上以靠近高层建筑结构四周的轴线点为准，逐层向上悬吊引测轴线和控制结构的竖向偏差。

如南京市金陵饭店主褛(高l10.75m)和北京市中央彩电播出楼(高1l2m)就是采用吊线坠法作为竖向偏差的检测方法，效果很好。

在用此法施测时，要采取一些必要措施，如用铅直的塑料管套着坠线，以防风吹，并采用专用观测设备，以保证精度。

建筑工程测量高层建筑的轴线投测高层建筑的基础工程完工后，随着结构的升高，须以底层基准轴线点为依据，逐层向上投测，以控制建筑物的垂直度。

投测轴线点的方法主要有经纬仪投测法和激光铅垂仪投测法两种。

（1）经纬仪投测法① 选择中心轴线。

图1为某建筑物平面位置示意图，用经纬仪将建筑物定位后，地面上已标出①、②、③…和A 、B 、C …等各轴线，其中C 轴与③轴作为中心轴线。

根据楼层的高度和场地情况，在距塔楼尽可能远的地方，钉出四个轴线控制桩C 、C '、3'和3。

当基础工程完工后，用经纬仪将③轴和C 轴精确地投测在塔楼底部，并标定之，例如，图2中的a 、a '、b '和b 。

② 向上投测中心轴线。

随着建筑物不断升高，要逐层将轴线向上传递，可将经纬仪置在③轴和C 轴的控制桩3、3'、c 和'c 上，瞄准塔楼底部的标志a 、a '、b 和b '，用盘左和盘右两个竖盘位置向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图2-18的1a 、1a '、1b '和1b 。

11a a '和11b b '两线的交点O '即为塔楼的投测中心。

3中心轴线中心轴线3＇＇塔＇楼①⑤②③④⑥⑦⑧⑨⑩11ABCEDFGHIJKCC O图1 高层建筑物的轴线③ 增设轴线引桩。

当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度将随仰角的增大而降低。

为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋顶上。

具体做法是将经纬仪安置在已经投上去 的中心轴线上，瞄准地面上原有的轴线控制桩C 和C '、3和3'，将轴线引测到远处，如图3的1C 和1C '即为新的C 轴控制桩。

更高的各层中心轴线可将经纬仪安置在新的引桩上，按上述方法继续进行投测。

33＇＇o ＇αααα1＇＇＇＇11＇1C Cb b bC图2 经纬仪法投测建筑轴线 图3 轴线引桩的增设（2）激光铅垂仪投测法激光铅垂仪是一种专用的铅直定位仪器，适用于高烟筒、高塔等高层建筑的铅直定位测量。

高层建筑的轴线投测和竖向偏差的控制摘要：当基础工程完工后，随着结构的不断升高，要逐层向上投测轴线，尤其是高层结构四廓轴线的投测，直接影响结构的竖向偏差。

随着建筑物设计高度的增长，施工中对竖向偏差的控制越来越显得重要。

关键词：竖向偏差；经纬仪；轴线；为了保证工程质量，有关规范对于不同结构、不同高度的高层建筑施工的竖向精度，规定了不同的要求。

在各种结构中，以钢筋混凝土高层装配式框架结构施工对竖向允许偏差要求最高。

即各层柱身的竖向允许偏差不大于±5mm，总高累计竖向允许偏差一般为总高的1／1000，但不大于±20mm。

上述竖向误差是由测量误差和施工本身的误差两部分组成。

为了能满足上述的精度要求，常采用下列两类方法进行高层建筑轴线的投测。

无论使用哪一类方法向上投测轴线，都必须在基础工程完成后，根据建筑场地平面控制网，校测建筑物轴线控制桩(即保险桩)后，将建筑物四廓和各细部轴线精确地弹测到±0．000首层平面上，再精确地延长到建筑物以外适当的地方并妥善保护起采，作为向上投测轴线的依据。

下面分别介绍常用的两类投测方法。

一、经纬仪竖向投测法这是当前高层建筑施工中向上投测轴线、控制竖向偏差的最常用方法。

由于仪器设备、场地情况不同，按照安置仪器的不同位置又分为以下三种投测方法：1、延长轴线法当场地四周宽阔，可将高层建筑四廓轴线延长到建筑物的高度以外，或附近的多层建筑物顶面上时，可轴线的延长线上安置经纬仪，以首层轴线为准，依次向上投测。

如图1所示，C″、C′及C′1为CC1轴线上的延长桩位。

施测时将经纬仪安置在各桩上，向上投测。

如某饭店主楼，某电视台主楼(27层112m高)，均用此法。

图1如图1所示，经纬仪先在C′1上投测出C1中后，在C1中点将轴线延长投测到C″1，再在外上安置经纬仪，仍以C1为准向上投测C1上点时，由于C″1不在轴线方向的点位误差，对向上投测的影响很小，可以略而不计，而经纬仪在C″1点上后视C1、前视C1上的视线长度均短于C″C上，故其结果比经纬仪在C″点上投测的误差要小。

高层建筑竖向投测和要点当高层建筑施工到±0.000 后，随着结构的升高，要将首层轴线逐层向上投测，用以作为各层放线和结构竖向控制的依据。

其中，以建筑物轮廓轴线和控制电梯井轴线的投测更为重要。

为保证本工程质量，特别对高层建筑施工测量进行专门要求。

1 工程建筑竖向精度要求1. 1 施工允许偏差钢筋混凝土结构施工中的竖向允许偏差，层间8mm;全高（H）H/1000_30mm。

2 高层建筑竖向投测和要点为了满足上述测量精度要求，常采用下列两类方法进行高层建筑轴线的竖向投测。

无论使用哪类方法向上投测轴线，都必须在基础工程完成后，根据建筑场地平面控制网，校测建筑物轴线控制桩后，将建筑轮廓和各细部轴线精确地弹测到±0.000 首层平面上，作为向上投测轴线的依据。

2.1 内控法由于本工程施工场地窄小，无法在建筑物之外的轴线上安置仪器施测，故采用此法。

在建筑物的首层测设室内控制网，用垂准线原理进行竖向投测，故此法也叫垂准线投测法。

由于使用仪器类型的限制，所以采用吊线坠投测方法。

以下是对此法的详细说明：吊线坠法是使用较重的特制线坠悬吊，以首层靠近建筑物轮廓的轴线交点为准，直接向各施工层悬吊引测轴线。

施测中，保证采取得当的措施，使用线坠引测铅直线是既经济、简单，又直观、准确的方法。

一般在3～4m 层高的情况下，要求认真操作，由下一层向上一层悬吊铅直线的误差不会大于±3mm。

若采取依次逐层悬吊18 层，其总误差不会大于±3mm√18=±12.72mm，此精度能满足规范要求。

但在使用吊线坠法向上引测轴线中，要特别注意以下几点：（1）线坠的几何形体要规正，重量要适当(1～3kg)。

吊线要用编织的或没有扭曲的细钢丝。

（2）悬吊时要上端固定牢固，线中间没有障碍，尤其是没有侧向抗线。

（3）线下端(或线坠尖)的投测人，视线要垂直结构面，当线左、线右投测小于3～4mm 时取其平均位置，两次平均位置之差小于2 ~ 3mm 时，再取平均位置，作为投测结果。

高层建筑放线测量技巧，不会的赶紧点开学习！一、建筑物的定位放线测设前的准备工作1、熟悉图纸。

1）总平面图——建筑物总体位置定位的依据。

2）建筑平面图、基础平面图、基础详细图——施工放线的依据。

3）立面图、剖面图——高程测设的依据。

2、现场踏勘，校核平面、高程控制点。

3、施工场地整理平整和清理施工场地，以便进行测设工作。

4、制定测设方案根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设简图。

5、仪器和工具对测设所使用的仪器和工具进行检核。

6、将建筑物的外廓（墙）轴线交点（简称角桩）测设到地面上，为建筑物基础放线及细部放样提供依据。

7、定位方法8.直角坐标法如图1.2为某饭店定位情况。

它是由城市规划部门给定的广场中心正点起，沿道路中心线向西量y=123.300 m定S点，然后由S点逆时针转90°定出建筑群的纵向主轴线——X轴，由S点起向北沿X轴量x=84.200 m，定出建筑群的纵轴(X)与横轴(Y)的交点O。

9. 极坐标法如图1.3为五幢25层运动员公寓，1～4号楼的西南角正布置在半径R=186.000 m的圆弧形地下车库的外缘。

定位时可将经纬仪安置在圆心O点上，用0°00‘00″后视A点后，按1～5号点的设计极坐标数据(极角、极距)，由A点起依次定出各幢塔楼的西南角点1、2、3 、 4、5，并实量各点间距作为校核。

基础验线时的允许偏差如下 :长度L≤30 m，允许偏差±5 mm。

30 m＜L≤60 m，允许偏差±10 mm。

60 m＜L≤90 m，允许偏差±15 mm。

90 m＜L，允许偏差±20 mm。

轴线的对角线尺寸的允许偏差应为边长偏差的倍；外扩轴线夹角的允许偏差应为±1΄。

《工程测量规范》(GB 50026－2022)之7.3.5条专门对于建筑物施工放线作出了精度要求(表1-1)；施工测量应符合表1-1关于中误差的限值，并可方便地应用《高层建筑混凝土结构技术规程》(JGJ 3－2002，J 186－2022)关于测量允许偏差检查、验收测量成果。
