数字电路测试方法

数字电路实验测试数字电路实验测试是电子工程领域中非常重要的一项实验内容，通过对数字电路的测试与分析，可以验证电路设计的正确性、稳定性和可靠性。

本文将介绍数字电路实验测试的基本原理和常见的测试方法。

一、实验测试的基本原理数字电路实验测试的基本原理是通过输入不同的电信号，观察电路输出的情况，从而判断电路的工作状态和性能指标。

常见的数字电路实验测试基本原理包括输入输出特性测试、时序性能测试和逻辑功能测试。

输入输出特性测试：通过给定不同的输入信号，观察输出信号的变化情况。

测试输入输出特性可以确定电路输入输出的电平范围和电平变化关系，判断电路的输入、输出能力是否符合设计要求。

时序性能测试：通过给定不同的输入信号，并配合时钟信号，观察电路输出信号的时序性能。

测试时序性能可以判断电路的延时时间、时钟频率、时钟相位等时序参数是否满足设计要求，避免电路工作时出现时序冲突或时序偏差。

逻辑功能测试：通过给定不同的输入信号，观察电路输出信号的逻辑功能是否正确。

测试逻辑功能可以判断电路实现的逻辑运算是否符合设计要求，识别输入信号的各种组合情况，验证电路的逻辑表达式是否正确。

二、实验测试的方法1. 硬件测试方法硬件测试方法是通过专用的测试设备进行数字电路实验测试的方法。

常见的硬件测试设备包括逻辑分析仪、信号发生器、频谱仪等设备。

这些设备可以提供稳定的输入信号和高精度的输出信号，通过对电路输入输出信号的测量和分析，可以准确判断电路的工作状态和性能参数。

2. 软件仿真方法软件仿真方法是通过计算机模拟数字电路的工作状态和性能表现的方法。

常见的软件仿真工具包括Verilog、VHDL等。

通过在仿真工具中编写电路的描述代码，并给定不同的输入信号，可以模拟电路的工作过程，观察电路输出信号的变化情况，从而分析电路的工作状态和性能指标。

三、实验测试的步骤1. 确定测试目标：根据实验要求，明确测试的目标，例如测试输入输出特性、时序性能或逻辑功能等。

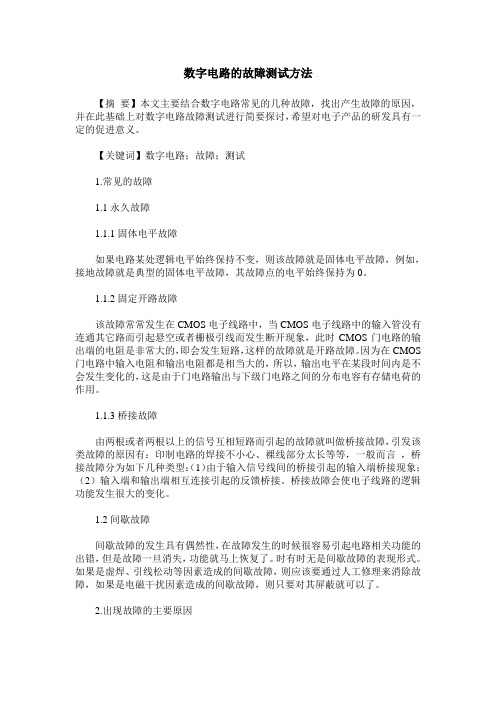

数字电路的故障测试方法【摘要】本文主要结合数字电路常见的几种故障，找出产生故障的原因，并在此基础上对数字电路故障测试进行简要探讨，希望对电子产品的研发具有一定的促进意义。

【关键词】数字电路；故障；测试1.常见的故障1.1永久故障1.1.1固体电平故障如果电路某处逻辑电平始终保持不变，则该故障就是固体电平故障，例如，接地故障就是典型的固体电平故障，其故障点的电平始终保持为0。

1.1.2固定开路故障该故障常常发生在CMOS电子线路中，当CMOS电子线路中的输入管没有连通其它路而引起悬空或者栅极引线而发生断开现象，此时CMOS门电路的输出端的电阻是非常大的，即会发生短路，这样的故障就是开路故障。

因为在CMOS 门电路中输入电阻和输出电阻都是相当大的，所以，输出电平在某段时间内是不会发生变化的，这是由于门电路输出与下级门电路之间的分布电容有存储电荷的作用。

1.1.3桥接故障由两根或者两根以上的信号互相短路而引起的故障就叫做桥接故障，引发该类故障的原因有：印制电路的焊接不小心、裸线部分太长等等，一般而言，桥接故障分为如下几种类型：（1）由于输入信号线间的桥接引起的输入端桥接现象；（2）输入端和输出端相互连接引起的反馈桥接。

桥接故障会使电子线路的逻辑功能发生很大的变化。

1.2间歇故障间歇故障的发生具有偶然性，在故障发生的时候很容易引起电路相关功能的出错，但是故障一旦消失，功能就马上恢复了。

时有时无是间歇故障的表现形式。

如果是虚焊、引线松动等因素造成的间歇故障，则应该要通过人工修理来消除故障，如果是电磁干扰因素造成的间歇故障，则只要对其屏蔽就可以了。

2.出现故障的主要原因2.1没有正确安装布线若在集成电路芯片安置以及布线安置的时候不合理，那么就会带来较大的干扰。

尤其是电子元件安装错误、漏断线以及安装时出现桥接、没有适当地处理闲置输入端、没有加入或者错误地加入使能端信号等，都是引发故障的重要因素。

2.2接触不良接触不良在数字电路中普遍存在也是最容易发生的故障。

实验一基本门电路（验证型）一、实验目的（1）熟悉常用门电路的逻辑功能；（2）学会利用门电路构成简单的逻辑电路。

二、实验器材数字电路实验箱 1台；74LS00、74LS02、74LS86各一块三、实验内容及步骤1、TTL与非门逻辑功能测试（1）将四2输入与非门74LS00插入数字电路实验箱面板的IC插座上，任选其中一与非门。

输入端分别输入不同的逻辑电平（由逻辑开关控制），输出端接至LED“电平显示”输入端。

观察LED亮灭，并记录对应的逻辑状态。

按图1－1接线，检查无误方可通电。

图1－1表1－1 74LS00逻辑功能表2、TTL或非门、异或门逻辑功能测试分别选取四2输入或非门74LS02、四2输入异或门74LS86中的任一门电路，测试其逻辑功能，功能表自拟。

3、若要实现Y=A′, 74LS00、74LS02、74LS86将如何连接，分别画出其实验连线图，并验证其逻辑功能。

4、用四2输入与非门74LS00实现与或门Y=AB+CD的功能。

画出实验连线图，并验证其逻辑功能。

四、思考题1.TTL与非门输入端悬空相当于输入什么电平？2.如何处理各种门电路的多余输入端？附：集成电路引出端功能图实验二组合逻辑电路（设计型）一、实验目的熟悉简单组合电路的设计和分析过程。

二、实验器材数字电路实验箱 1台，74LS00 三块，74LS02、74LS04、74LS08各一块三、实验内容及步骤1、设计一个能比较一位二进制A与 B大小的比较电路，用X1、X2、X3分别表示三种状态：A>B时，X1=1;A<B时X2=1;A=B时X3＝1。

(用74LS04、74LS08和74LS02实现）要求：（1）列出真值表；（2）写出函数逻辑表达式；（3) 画出逻辑电路图，并画出实验连线图；（4）验证电路设计的正确性。

2、测量组合电路的逻辑关系：（1）图3-2电路用3块74LS00组成。

按逻辑图接好实验电路，输入端A、B、C 分别接“逻辑电平”，输出端D、J接LED“电平显示”；图3-2 表3－2（2）按表3－2要求，将测得的输出状态和LED显示分别填入表内；（3）根据测得的逻辑电路真值表，写出电路的逻辑函数式，判断该电路的功能。

TDR和SET2DIL测试教程TDR（Time Domain Reflectometry）和SET2DIL（Stuck-at Fault Equivalent Threshold to determine Indefinite Literal）是两种常用的测试方法，用于检测数字电路中潜在的故障。

本教程将介绍这两种测试方法的原理和操作步骤。

一、TDR测试原理及操作步骤1.原理：TDR测试利用反射信号来检测数字电路中的故障，通过发送短脉冲信号并测量反射信号的时间来确定信号在电路中扩散的速度和故障点的位置。

2.操作步骤：（1）连接TDR测试仪和数字电路，确保连接正确并稳定。

（2）设置TDR测试仪的参数，包括发送脉冲宽度、采样率等。

（3）发送脉冲信号并记录反射信号的时间和幅度信息。

（4）分析反射信号的图像，确定可能的故障点。

（5）修复或替换故障点，并重新进行TDR测试，直到所有故障点被排除。

二、SET2DIL测试原理及操作步骤1.原理：SET2DIL测试是一种基于故障模拟器的测试方法，通过将潜在的故障点模拟为“卡住”或“漂移”的故障状态，并测量相应的逻辑值来确定故障点的位置。

2.操作步骤：（1）连接SET2DIL测试设备和数字电路，确保连接正确并稳定。

（2）设置故障模拟器的参数，包括故障类型、阈值等。

（3）对数字电路进行SET2DIL测试，并记录测试结果。

（4）根据测试结果确定故障点的位置，并修复或替换故障点。

（5）反复进行SET2DIL测试，直到所有故障点被排除。

总结：TDR和SET2DIL是两种常用的数字电路测试方法，能够有效地检测和排除潜在的故障点。

通过本教程的介绍，希望能够帮助使用者更好地理解这两种测试方法的原理和操作步骤，从而提高数字电路的可靠性和稳定性。

电子数字电路：搭建与测试方法引言：电子数字电路在现代电子技术中扮演着重要的角色。

电子数字电路利用二进制数字来处理和存储信息，广泛应用于计算机、通信、工业控制等领域。

搭建和测试电子数字电路是电子工程师必备的技能之一。

本文将详细介绍电子数字电路的搭建和测试方法，帮助初学者快速上手。

一、材料准备1. 电子数字电路元器件：包括逻辑门、触发器、计数器、用于输入和输出的开关与显示器等。

2. 电源：提供电路所需的电能。

3. 连接线：用于连接不同元器件之间的线缆。

4. 万用表：用于测试电路的电压、电流和电阻等参数。

二、电路搭建步骤1. 确定电路设计：根据实际需求和电路功能需求，设计电子数字电路的逻辑框图。

2. 准备基板或面包板：选择合适的基板或面包板搭建电路。

3. 安装元器件：按照电路设计图纸，一个一个地安装元器件到基板或面包板上，确保元器件之间的连接准确牢固。

4. 连接元器件：利用连接线将元器件逐个相互连接并进行布线，注意布线要简洁、规范，避免短路和虚焊等问题。

5. 连接电源：将电源正负极接入电路，确保电路能够正常获得电能供应。

三、电路测试步骤1. 检查电路连接：使用万用表检查电路中的连接是否准确无误，确保没有干扰和短路现象。

2. 电源测试：确保电源正常工作，测量电源电压和电流是否符合设计要求。

3. 数字信号输入测试：将输入信号输入到电路中，检查输出信号是否符合设计要求。

可以采用开关作为输入信号来测试电路的响应。

4. 数字信号输出测试：检查电路输出的数字信号是否与设计预期一致。

可以使用显示器或LED灯来显示输出信号。

5. 故障排除：如果电路不能正常工作，使用万用表等工具逐个检查元器件、连接和布线，找出可能的故障点，并修复或更换故障元器件。

6. 进行重复测试：如果故障已经修复，可重复进行测试以确保电路的稳定性和可靠性。

四、注意事项1. 保持安全：在操作电子数字电路时，注意保持安全。

断开电源并使用绝缘手套、安全眼镜等个人防护装备。

数字电路的设计和测试方法数字电路的设计和测试是电子工程师日常工作中必须掌握的基本技能。

数字电路是以数字信号作为其输入、输出信号的电路，主要应用于计算机及通信设备等领域。

数字电路的设计和测试不仅是工程师必修的专业课程，也是工程实践中不可或缺的环节。

数字电路的设计：数字电路的设计需要掌握的基本技能是理解数字电路的工作原理，了解数字电路常用的逻辑门电路、寄存器、计数器、时钟电路等基本部件的特性，掌握根据设计要求进行设计的方法，如门电路组合成逻辑功能、寄存器的设计、计数器的设计等。

数字电路的设计需要首先实现电路的设计要求，具体来说有以下几个方面：1. 确定数字电路的输入和输出信号：首先需要确定数字电路中输入信号和输出信号的种类和特性，例如输入信号的频率、电流波形等参数，输出信号的种类和波形等参数。

2. 选择适合的逻辑门电路来完成功能：在根据需求确定数字电路的输入和输出信号后，需要根据所需的功能选择适合的逻辑门电路来构建电路。

3. 设计数字电路的逻辑功能：在选定适合的逻辑门电路之后，需要考虑如何将这些逻辑门电路组合来完成所需的逻辑功能。

4. 设计数字电路的时序控制：数字电路的时序控制是数字电路中最重要的一部分，可以通过选择合适的时钟电路、计数器和寄存器来实现。

5. 进行数字电路的仿真和验证：经过以上设计确认后，还需要进行电路的仿真和验证以确保电路能够正常工作，包括输入信号的测试、输出信号的测试、时序测试和特殊功能测试等。

以上是数字电路的基本设计流程，不同的电路设计和应用会有不同的设计方法和要求。

数字电路的测试：数字电路的测试主要是为了确保电路的正确性、稳定性和可靠性。

数字电路的测试可以分为以下几个步骤：1. 测试输入信号：输入信号是数字电路被测对象的主要输入，需要测试输入信号的参数和波形等特性是否符合设计要求。

2. 测试输出信号：数字电路的核心输出是其产生的数字信号，需要测试输出信号的特性是否符合设计要求。

关于数字电路的故障测试方法研究作者：王元元来源：《数字技术与应用》2013年第02期摘要：本文分析了设备中数字电路故障产生的主要原因，介绍数字电路产生的逻辑故障以及检测的方法。

更加有效的用于现代数字电路设备的故障诊断及其检测，可以更好地提升故障诊断率并且可以加快维修速率。

关键词：数字电路故障测试中图分类号：TN79 文献标识码：A 文章编号：1007-9416（2013）02-0087-01在进行数字电路设计和生产过程中一定要进行电路的故障诊断，这样对于芯片模板上出现的缺陷可以及时修复，开始建立故障冗余系统；可以有效的改进生产工艺，更好的分析故障检测方法，进而使芯片的产量、质量和可靠性都得到提升。

传统数字电路的故障诊断常常用常规仪表及传统的人工进行分析的，所以在诊断定位上就会难度增加、周期变长，导致设计和生产数字电路的速度严重降低。

所以，设计数字电路故障诊断系统，可以有效地提升当下数字电路故障诊断的效率。

1 讨论故障产生的主要原因1.1 数字电路的故障数字电路故障就是在设计和生产过程中出现接触不良、电器元件损坏等原因，造成导线短路、假焊、虚焊等现象，就会出现电路逻辑功能的错误，发生电路故障[1]。

以组合逻辑电路而言，必须按照真值表的要求来进行工作，否则就是电路出现了故障；而就时序逻辑电路来说，必须按照时序的状态转换图就行工作，否则就是电路出现了故障。

1.2 故障主要原因的产生（1）元器件参数的改变。

由于电子元器件随着不断地使用，就会导致老化和参数性能下降，有的是在温度变化时改变了参数性能。

（2）信号线故障。

在电路板电路受到外界影响时，信号线就会损坏出现短路和断路。

（3）电路元器件出现不良接触。

这种问题是最常见的，在工作中如果发生虚焊或者焊点被氧化，就会导致电路板故障的发生。

（4）不健全的工作环境。

一旦工作环境达不到设备所要求时，如湿度、温度及电磁环境等，无法实现设备的正常工作。

（5）超出使用期。

prbs测试原理PRBS（PseudoRandomBinarySequence）测试是一种数字电路测试方法，被广泛应用于高速通信、数字信号处理、计算机网络等领域。

本文将介绍PRBS测试的原理和应用。

一、PRBS测试原理PRBS测试是一种基于伪随机序列的数字电路测试方法。

伪随机序列是一种看似随机的二进制序列，但实际上是由一个特定的算法生成的。

这种序列具有很好的统计性质，可以用于测试数字电路的性能和正确性。

PRBS测试的原理是通过将伪随机序列输入被测试的电路，观察电路输出的结果，从而判断电路的正确性。

具体来说，PRBS测试可以分为以下几个步骤：1. 生成伪随机序列：根据特定的算法生成一个伪随机序列。

这个序列的长度通常是2^n-1，其中n是一个正整数。

在实际应用中，通常使用LFSR（线性反馈移位寄存器）来生成伪随机序列。

2. 输入伪随机序列：将伪随机序列输入被测试的电路，作为电路的输入信号。

在输入伪随机序列之前，需要对信号进行调整，以满足电路的输入要求。

3. 观察电路输出：观察电路输出的结果，判断电路是否正确。

在观察电路输出之前，需要对信号进行采样和处理，以得到正确的输出结果。

4. 分析测试结果：根据观察到的测试结果，分析电路的性能和正确性。

如果测试结果符合预期，说明电路工作正常；如果测试结果不符合预期，说明电路存在问题，需要进行修复或调整。

二、PRBS测试应用PRBS测试在数字电路测试中有着广泛的应用，特别是在高速通信、数字信号处理、计算机网络等领域。

以下是PRBS测试的一些应用场景：1. 高速通信：在高速通信中，PRBS测试可以用于测试光纤通信系统、卫星通信系统、无线通信系统等。

通过输入伪随机序列，观察输出结果，可以检测通信系统中的噪声、失真、干扰等问题，从而提高通信质量和可靠性。

2. 数字信号处理：在数字信号处理中，PRBS测试可以用于测试数字滤波器、数字信号处理器、数字信号调制器等。

通过输入伪随机序列，观察输出结果，可以检测数字信号处理中的滤波器特性、调制误差等问题，从而提高信号处理的准确性和可靠性。

数字电路阈值电压测试方法介绍摘要：介绍数字电路测试中包含输入端阈值电压测试方法及实际测试程序编写以及测试注意事项。

关键字：施密特触发器；阈值电压；数字集成电路测试系统。

在一些包含施密特触发器的数字电路中一般在器件资料中会出现正向（输入）阈值电压和负向（输入）阈值电压和滞后电压这样的静态参数[1]，对于一般的国产界面编程数字集成电路测试系统中不包含这样的测试参数。

下面就该参数在可编程的数字集成电路测试系统中的测试方法做以介绍。

1、输入阈值电压和滞后电压（输入）阈值电压包含正向阈值电压和负向阈值电压，通常将传输特性曲线中输出电压随输入电压改变而急剧变化转折区的中点对应的输入电压称为阈值电压；数字电路中输入阈值电压是指一种输入电压值超过它时能改变输出逻辑状态的输入电压电平[2,3]。

滞后电压是指正向阈值电压和负向阈值电压之差。

2、输入阈值电压的测试2.1测试设备介绍和测试连接测试使用JC3165，该系统可进行数字集成电路或者数模混合电路的测试，系统提供了两种测试方式：界面编程测试方式和C语言编程测试方式，界面编程中没有提供阈值电压测试接口，故而选择C语言编程测试方式进行。

根据器件的不同封装要求，需要不同的测试适配器，所以在进行数字集成电路阈值电压测试时根据不同器件选择合适的适配器，其测试输入和输出管脚均可与系统引出的数字通道相连接，器件的测试电源可由系统的数字电源提供（具体的硬件连接根据测试系统要求，不再赘述）。

2.2测试要求测试设备需要能提供三角形输入信号，或者类似的能提供一个斜坡或者阶梯形信号，该信号提供给输入端。

同时需要提供电源电压，其它非测试输出端开路，非测试输入端接规定电压[2]。

测试系统的硬件控制对用户不可见，系统数字输入端信号可由驱动控制器控制施加的激励的格式、电平。

输出脚可以通过比较器进行电平比较，也可以通过PMU进行直流测量。

阈值电压测试要求输入信号实现渐变，同时进行输出信号监测，当输出信号发生逻辑变化时，输入端的输入电平即可认为是该器件的输入阈值电压。
