大学课程《数字电子技术基础》试题及答案一、填空题组合逻辑电路1. 数字电路按逻辑功能的不同特点可分为两大类，即： 逻辑电路和 逻辑电路 。
答：组合 、时序2. 从一组输入数据中选出一个作为数据传输的常用组合逻辑电路叫做 。
答：数据选择器3.用于比较两个数字大小的逻辑电路叫做 。
答：数值比较器4. 驱动共阳极七段数码管的译码器的输出电平为 有效，而驱动共阴极的输出电平为 有效。
答：低、高5.一个8选1的多路选择器（数据选择器），应具有 个地址输入端。
答：3个6.编码器的逻辑功能是把输入的高低电平编成一个 ，目前经常使用的编码器有普通编码器和优先编码器两类。
答：二值代码7.译码器的逻辑功能是把输入的二进制代码译成对应的 信号，常用的译码器有二进制译码器，二－十进制译码器和显示译码器三类。
答：输出高、低电平8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。
答：10111111二、选择题组合逻辑电路1.74LS138是3线-8线译码器，译码输出为低电平有效，若输入A 2A 1A 0=100时，输出= 。
A 、00010000，B 、11101111C 、11110111D 、10000000答：B2.在下列逻辑电路中，不是组合逻辑电路的是（ ）。
A 、译码器B 、编码器C 、全加器D 、寄存器 答：D3.在下列逻辑电路中，不是组合逻辑电路的是（ ）。
A. 译码器B. 编码器C. 全加器D.寄存器 答：D4. 八选一数据选择器组成电路如下图所示，该电路实现的逻辑函数是Y= 。
A. ABC ABC ABC ABC +++ B. ABC ABC + C. BC ABC +D. ABC ABC ABC ABC +++ 答：D5.七段显示译码器是指 的电路。
A. 将二进制代码转换成0~9数字B. 将BCD 码转换成七段显示字形信号C. 将0~9数字转换成BCD 码D. 将七段显示字形信号转换成BCD 码 答：B6.组合逻辑电路通常由 组合而成。
《数字电路》试卷及答案一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
1、对于钟控RS触发器，若要求其输出“0”状态不变，则输入的RS信号应为（ A ）。
[A] RS=X0 [B] RS=0X [C] RS=X1 [D] RS=1X2、以下各电路中，（ B ）可以产生脉冲定时。
[A] 多谐振荡器[B] 单稳态触发器[C] 施密特触发器[D] 石英晶体多谐振荡器3、下列逻辑电路中为时序逻辑电路的是（ C ）。
[A] 变量译码器[B] 加法器[C] 数码寄存器[D] 数据选择器4、同步时序电路和异步时序电路比较，其差异在于后者（ B ）。
[A] 没有触发器[B] 没有统一的时钟脉冲控制[C] 没有稳定状态[D] 输出只与内部状态有关5、当用专用输出结构的PAL设计时序逻辑电路时，必须还要具备有（ A ）。
[A] 触发器[B] 晶体管[C] MOS管[D] 电容6、能将输出端直接相接完成线与的电路有（ C ）。
[A] TTL与门[B] 或门[C] 三态门[D] 三极管非门7、TTL与非门的多余脚悬空等效于（ A ）。
[A] 1 [B] 0 [C] Vcc [D] Vee8、以下哪一条不是消除竟争冒险的措施（ B ）。
[A] 接入滤波电路[B] 利用触发器[C] 加入选通脉冲[D] 修改逻辑设计9、主从触发器的触发方式是（ D ）。
[A] CP=1 [B] CP上升沿[C] CP下降沿[D] 分两次处理10、组合型PLA是由（ A ）构成。
[A] 与门阵列和或门阵列[B] 一个计数器[C] 一个或阵列[D] 一个寄存器11、下列四个数中，最大的数是（ B ）。
[A] (AF)16[B] (001010000010)8421BCD[C] (10100000)2[D] (198)1012、触发器有两个稳态，存储8位二进制信息要（ B ）个触发器。
数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。
(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。
(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。
（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。
（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。
(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。
(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。
（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。
（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。
（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。
数字电路试题及答案一、选择题（每题10分，共20分）1. 下列数字电路元件中，属于组合逻辑的是A. 集线器B. 隧道二极管C. 寄存器D. D触发器答案：A2. 十进制数 8 的二进制表示形式为A. 1010B. 1110C. 1000D. 1001答案：C3. 十六进制数 B 的二进制表示形式为A. 1010B. 1101C. 1111D. 1011答案：D4. 以下哪个逻辑门的输出是其他逻辑门输出的非A. 与门B. 或门C. 非门D. 异或门答案：C二、填空题（每题10分，共20分）1. 使用 2 输入 AND 门，将 A 和 B 两个开关输入，如果 A 和 B 均为高电平时，输出为________答案：高电平2. 使用 2 输入 OR 门，将 A 和 B 两个开关输入，如果 A 和 B 中有一个或两个为高电平时，输出为________答案：高电平3. 使用 2 输入 XOR 门，将 A 和 B 两个开关输入，如果 A 和 B 中只有一个为高电平时，输出为________答案：高电平4. 使用 2 输入 NAND 门时，输出为低电平的条件是________答案：A 和 B 均为高电平三、简答题（每题20分，共40分）1. 请简述组合逻辑和时序逻辑的区别。
答案：组合逻辑是指电路的输出仅由当前时刻的输入确定，与之前的输入无关。
组合逻辑电路的输出仅取决于输入信号的组合，对于相同的输入，始终保持相同的输出。
而时序逻辑是指电路的输出除了与当前输入有关外，还与之前的输入和输出有关。
时序逻辑电路的输出不仅取决于输入信号的组合，还受到电路之前状态的影响。
2. 请简述二进制和十六进制之间的转换原理。
答案：二进制是一种基于2的数制，只有两个数位 0 和 1。
而十六进制是一种基于16的数制，包含了 0 到 9 的数字和 A 到 F 的六个字母。
进行二进制到十六进制的转换时，将二进制数按照每四位分组，然后将每个四位二进制数转换为相应的十六进制数，最终得到的十六进制数就是对应的表示。

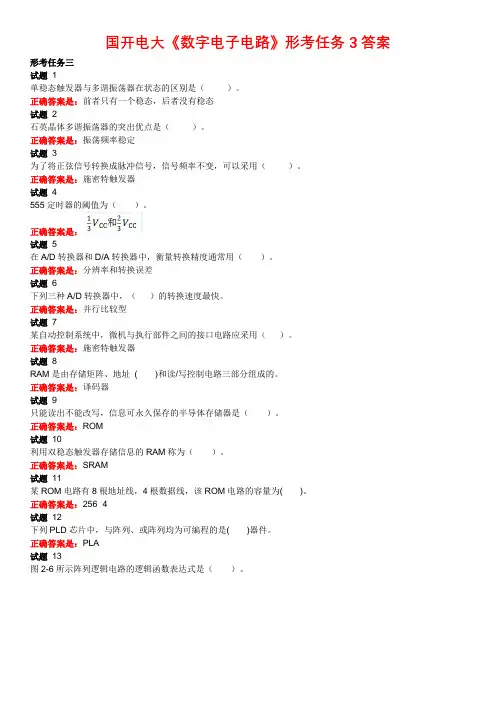

国开电大《数字电子电路》形考任务3答案形考任务三
试题1
单稳态触发器与多谐振荡器在状态的区别是（）。
正确答案是：前者只有一个稳态，后者没有稳态
试题2
石英晶体多谐振荡器的突出优点是（）。
正确答案是：振荡频率稳定
试题 3
为了将正弦信号转换成脉冲信号，信号频率不变，可以采用（）。
正确答案是：施密特触发器
试题 4
555定时器的阈值为（）。
正确答案是：
试题 5
在A/D转换器和D/A转换器中，衡量转换精度通常用（）。
正确答案是：分辨率和转换误差
试题 6
下列三种A/D转换器中，（）的转换速度最快。
正确答案是：并行比较型
试题7
某自动控制系统中，微机与执行部件之间的接口电路应采用（）。
正确答案是：施密特触发器
试题8
RAM是由存储矩阵、地址( )和读/写控制电路三部分组成的。
正确答案是：译码器
试题9
只能读出不能改写，信息可永久保存的半导体存储器是（）。
正确答案是：ROM
试题10
利用双稳态触发器存储信息的RAM称为（）。
正确答案是：SRAM
试题11
某ROM电路有8根地址线，4根数据线，该ROM电路的容量为( )。
正确答案是：256×4
试题12
下列PLD芯片中，与阵列、或阵列均为可编程的是( )器件。
正确答案是：PLA
试题13
图2-6所示阵列逻辑电路的逻辑函数表达式是（）。
数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。
答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。
答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。
答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。
答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。
答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。
答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。
数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。
2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。
时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。
3《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ ）根地址线，有（）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。
11. ）；Y 3 ＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ••的值是（ ）。
数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。
7. 一个4位二进制计数器可以计数的最大数值是________。
8. 一个D触发器的两个主要输入端是________和________。
9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。
10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。
三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。
12. 解释什么是时钟信号，并说明它在数字电路中的作用。
四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。
14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。
答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
数字电子技术-考试复习题一、单项选择题1．(195)H表示（ D ）。
(a) 二进制数(b) 十进制数(c)八进制数(d) 十六进制数2.在TTL 门电路中，能实现“线与”的门电路是（ B ）(a)与非门(b) 集电极开路门(c) 或非门(d) 或非门3.用不同数制的数字来表示2007，位数11.十进制数24 转换为二进制数，结果为。
（a）10100 （b）10010 （c）01100 （d）1100012．(a) 13．(c) 14．(c) 15．(d)最少的是。
(a)十六进制数(b) 十进制数(c) 八进制数(d) 二进制数4．十进制数36 转换为十六进制数，结果12．( )D，。
(275)O=为。
（a）275 (b) 629 (c) （a）26 （b）24（c）2750 (d) 220022 （d）20 13．三态门的第三态是。
5．8421BCD 码10000111 表示的十进制数是。
（a）131 （b）103 （c）87 （d）136.A/D 转换输出的二进制代码位数越多，其转换精度（）(a)越高(b) 越低(c)不变(d) 无法确定7.下列逻辑表示式正确的是（）（a）低电平（b）高电平（c）高阻（d）任意电平14.具有8 个触发器的二进制异步计数器最多可能有种状态。
（a）8 （b）128 （c）256 （d）51215.“或非”逻辑运算结果为“0”的条件是该或项的变量。
（a）全部输入“0”（b）全部输入“1”(a) A +B +AB = 1 (b)（c）任一个输入“0”（d）A +AB =A +B(c) AB +AB =AB +AB AB =A +B (d)任一个输入“1”16.当TTL 门电路输入端对地接电阻R=10k Ω时，相当于此端。
8.下列电路中，属于时序逻辑电路的是( ).(a)数据选择器(b) 编码器(c) 计数器(d) 译码器9.由8 位寄存器组成的扭环移位寄存器可以构成进制计数器。
数字电路自测题3答案
一、填空题：（每空1分，共20分）
1．八进制数 (34.2 ) 8 的等值二进制数为 11100.01 ；十进制数 98 的 8421BCD 码为 10011000 。
2．试写出下列图中各门电路的输出分别是什么状态
（高电平、低电平）
？（其中（A ）（B ）为TTL 门电路，而（C ）为CMOS 门电路）
（A ） （B ） （C ） Y 1= 02 Y 2= 1 Y 3= 1 3．一个 JK 触发器有 2 个稳态，它可存储 1 位二进制数。
4． 单稳态触发器 有一个稳定状态和一个暂稳状态。
施密特触发器 有两个稳定状态、有两个不同的触发电平，具有回差特性。
多谐振荡器 没有稳定状态，只有两个暂稳态。
以上三种电路均可由 555定时器 外接少量阻容元件构成。
5．常用逻辑门电路的真值表如右图所示，则 F 1 、F 2 、F 3 分别属于何种常用逻辑门。
F 1 同或 ，F 2 与非门 ，F 3 或非 。
6．OC 门的输出端可并联使用，实现__线与____功能；三态门的输出状态有______0________、 1 、 高阻 三种状态。
7．时序逻辑电路的输出不仅和____输入 ___有关，而且还与___电路原来状态____有关。
二、选择题： (选择一个正确答案填入括号内，每题2分，共20分 ) 1.在四变量卡诺图中，逻辑上不相邻的一组最小项为：（ D ）
A ．m 1 与m 3
B ．m 4 与m 6
C ．m 5 与m 13
D ．m 2 与m 8
2．L=AB+C 的对偶式为：（ B ）
A B F 1 F 2 F 3 0 0 1 1 0 0 1 0 1 1 1 0 0 1 1 1 1 1 0 1
A . A+BC
B . (A+B)
C C . A+B+C D. ABC 3．属于组合逻辑电路的部件是（ A ）。
A．编码器B．寄存器C．触发器D．计数器
4．T触发器中，当T=1时，触发器实现（ C ）功能。
A．置1 B．置0 C．计数D．保持5．指出下列电路中能够把串行数据变成并行数据的电路应该是（ C ）。
A．JK触发器B．3/8线译码器
C．移位寄存器D．十进制计数器
6．某电路的输入波形 u
I 和输出波形 u
O
下图所示，则该电路为（ C ）。
A．施密特触发器B．反相器
C．单稳态触发器D．JK触发器
7. 三极管作为开关时工作区域是( D )
A．饱和区+放大区B．击穿区+截止区
C．放大区+击穿区D．饱和区+截止区
8．已知逻辑函数与其相等的函数为（ D ）。
A. B. C. D.
9.一个数据选择器的地址输入端有3个时，最多可以有（ C ）个数据信号输出。
A．4 B．6 C．8 D．16
10.用触发器设计一个24进制的计数器，至少需要( D )个触发器。
A．3 B．4 C．6 D．5
三、将下列函数化简为最简与或表达式（本题 10分）
1. （代数法）
解:
BC
A
D
C
A
BC
A
D
C
A
BC
BC
A
D
C
A
BC
C
B
A
F
+
=
+
+
=
+
+
=
+
+
+
=)
(
1
CD
AB
2、F 2 （ A,B,C,D）=∑m (0,1,2,4,5,9)+∑d (7,8,10,11,12,13)（卡诺图法）
四、设计一个A、B、C三人表决电路，以表决某一提案是否通过，如多数赞成，则提案通过，同时A有否决权。
（10分）
1．用4选1数据选择器74LS153来实现，连线时可附加适当门电路。
2．用3/8线译码器74LS138来实现，连线时可附加适当门电路。
解:真值表（2分）
ABC
C
AB
C
B
A
Y+
+
=
1．用四选一数据选择器来实现（3分）
设A
1
=A， A
=B，则 D
=D
1
=0， D
2
=C， D
3
=1
2．用译码器来实现（3分）
设A
2
=A， A
1
=B，A
=C
则
7
6
5
7
6
5
m
m
m
m
m
m
Y=
+
+
=
用与非门来实现，逻辑图略（2分）
五、如下图所示，根据CP波形画出Q波形。
（设各触发器的初态均为1）（6分）
（1）（2）（3）
CP
Q1
Q2
00 01 11 10
00 1 1 1
01 1 1 ×
11 ××
10 × 1 ××
A B C Y
0 0 0 0
0 0 1 0
0 1 0 0
0 1 1 0
1 0 0 0
1 0 1 1
1 1 0 1
1 1 1 1
Q3
六、试说明如下图所示的用555 定时器构成的电路功能，求出V T+ 、V T- 和ΔV T ，并画出其输出波形。
（10分）
解：施密特触发器。
CC T V V 32=+，CC T V V 31=-，CC T V V 3
1
=∆（3分），图（5分）
七、分析下图所示电路为多少进制计数器，并画出状态转换图。
(10分)
解：
Y ‘1’ & CP C RD LD D 0 D 1 D 2 D 3 EP ET Q 0 Q 1 Q 2 Q 3 T4LS160 ‘1’ Y ‘1’ 1
CP C
RD
LD
D 0 D 1 D 2 D 3 EP ET Q 0 Q 1 Q 2 Q 3 T4LS160 ‘1’ 0000
0001
0011
0111
1000
Q 3Q 2Q 1Q 0
0110
0010
0100
0101
0000
0001
0011
0111
1000
Q 3Q 2Q 1Q 0
0110
0010
0100
0101
1001
都是九进制计数器。
（每个5分）
八、分析下面电路的逻辑功。
要求写出驱动方程、状态方程、输出方程、填写状态转换表、画状态转换图、判断电路能否自启动、并说明电路功能（14分）
解：驱动方程（3分）：1100==K J 0
12
01Q K Q Q J == 02012Q K Q Q J == 输出方程（1分）：20Q Q Y =
状态方程（3分）：01
0Q Q n ⋅=+
1021011Q Q Q Q Q Q n ⋅+⋅=+ 202101
2
Q Q Q Q Q Q
n +=+
状态转换图（2分）： 状态转换表（3分）：
六进制计数器，能自启动（2分）。
