人教版数学九年级下学期第29章《投影与视图》测试题（测试时间：90分钟满分：120分）一、选择题（每小题3分，共30分）1．如图所示几何体的主视图是（）.A． B． C． D．2．如图所示的几何体的俯视图是（）A． B． C． D．3．如图用6个同样大小的立方体摆成的几何体，将立方体①移走后，所得几何体与原来几何体的（）A．主视图改变，左视图改变 B．俯视图不变，左视图不变C．俯视图改变，左视图改变 D．主视图改变，左视图不变4．下列四个几何体中，它们的主视图、左视图、俯视图都是正方形的是（）A． B． C． D．5．如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（）A． B． C． D．6．如图所示是由六个相同的小立方块搭成的几何体，这个几何体的俯视图是（）.A． B． C． D．7．下列四幅图形中，表示两棵圣诞树在同一时刻阳光下的影子的图形可能是( ) 8．如图，按照三视图确定该几何体的全面积为（图中尺寸单位：cm）（）A．128πcm2 B．160πcm2 C．176πcm2 D．192πcm29．如图所示的几何体的左视图是（）A． B． C． D．10．如图，在房子屋檐E处安有一台监视器，房子前有一面落地的广告牌，那么监视器的盲区是（）A．△ACE B．△ADF C．△ABD D．四边形BCED二、填空题（每小题3分，共30分）11．苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．12．如图，请写出图，图，图是从哪个方向可到的：图________；图________；图________．13．图是一个几何体的主视图、左视图和俯视图，则这个几何体是________．(填序号)14．如图，②是①中图形的________视图．②15．下列投影：①阳光下遮阳伞的影子；②灯光下小明读书的影子；③阳光下大树的影子；④阳光下农民锄地的影子；⑤路灯下木杆的影子．其中属于平行投影的是_______，属于中心投影的是_____.(填序号) 16．图（1）是一个水平摆放的小正方体木块，图（2）、（3）是由这样的小正方体木块叠放而成，按照这样的规律继续叠放下去，至第七个叠放的图形中，小正方体木块总数应是_________.17．有两根大小、形状完全相同的铁丝，甲铁丝与投影面的夹角是45°，乙铁丝与投影面的夹角是30°，那么两根铁丝在投影面的正投影的长度的大小关系是：甲____乙(填“>”“<”或“＝”)．18．如图，Rt△ABC中，∠ACB＝90°，CD⊥AB，那么线段AC在AB上的正投影是___，线段CD在AB上的正投影是___，线段BC在AB上的正投影是___.19．如图，是一个包装盒的三视图，则这个包装盒的表面积是（结果保留π）20．如图，小明同学在非洲旅游期间想自己测出金字塔的高度，首先小明在阳光下测量出了长1 m的木杆CD的影子CE长1.5m；其次测出金字塔中心O到影子的顶部A的距离为201m。

第五章投影与视图 2024--2025学年北师大版九年级数学上册专题一投影【知识聚焦】投影通常考查画图与计算两个方面：画图可根据投影的定义，利用平行投影中光线平行为已知条件；中心投影常利用两条直线相交确定光；计算常利用相似知识解决.1. 投影的相关概念物体在光线的照射下，在某个平面内形成的影子叫做投影. 这时，照射光线叫做投影线，影子(投影)所在的平面叫做投影面.2. 平行投影的概念由平行光线形成的投影是平行投影. (注意：平行投影的投影线都是平行的)3. 正投影的概念投影线垂直于投影面产生的投影叫做正投影. 在实际作图中，正投影被广泛应用，主要有线段、平面图形及立体图形.4. 中心投影的概念由同一点(点光) 发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)5. 视点、视线和盲区的概念由同一点(点光)发出的光线形成的投影叫做中心投影.(注意：中心投影的光是点光，它的光线相交于一点)【典例精讲】题型1 平行投影的应用【例1】如图所示，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB 和一段高度未知的电线杆 CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量；某一时刻，在太阳光照射下，旗杆落在围墙的影子 EF的长度为2米，落在地面上的影子BF的长度为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长度为5米. 依据这些数据，该小组的同学计算出了电线杆的高度.(1) 该小组的同学在这里利用的是投影的有关知识进行计算的.(2) 试计算出电线杆的高度，并写出计算过程.举一反三。

1. 如图所示，该小组发现8米高的旗杆DE 的影子 EF 落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动. 小刚身高1.6米，测得其影长为2.4米，同时测得 EG的长为3米，HF 的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长度) 为2米，求小桥所在圆的半径.题型 2 中心投影的应用【例2】如图所示，不透明圆锥体 DEC 放在直线 BP 所在的水平面上且 BP 过圆锥底面的圆心，圆锥的高为23m,底面圆半径为2m，一点光位于点 A处，照射到圆锥体后，在水平面上留下的影长BE=4m.(1) 求∠ABC的度数;(2) 若∠ACP=2∠ABC, 求光A距水平面的高度.举一反三2. 小明现有一根2m长的竹竿，他想测出自家门口马路上一盏路灯的高度，但又不能直接测量，他采用了如下办法：①先走到路旁的一个地方，竖直放好竹竿，测量此时的影长为1m；②沿竹竿影子的方向向远处走了两根竹竿的长度4m，然后又竖直放好竹竿，测量此时竹竿的影子长正好为2m.小明说他可以计算出路灯的高度，他如何计算?题型3 盲区的实际应用问题【例3】如图所示，AB 表示一坡角为60°、高为2003米的山坡，一架距地面1000 米的飞机(点C)在山前飞行，此时从飞机看山顶A的俯角为30°.(1) 请在图中画出飞机向山后看的盲区的大小；(2) 求当飞机继续向高处飞多少米时向山后看无盲区?举一反三3. 如图所示，左边的楼高，AB=60m,右边的楼高CD=24m,且BC=30m,地面上的目标P 位于距C点 15m处.(1) 请画出从A 处能看到的地面上距离点 C 最近的点，这个点与点C之间的距离为多少?(2) 从A 处能看见目标P吗? 为什么?题型 4 几何知识型问题【例4】如图所示，已知一纸板ABCD的形状为正方形，其边长为10cm，AD，BC与投影面β平行，AB，CD与投影面β不平行，正方形在投影面β上的正投影为. A₁B₁C₁D₁,若∠ABB₁=45°,求正投影A₁B₁C₁D₁的面积.举一反三4. 如图所示，在Rt△ABC中，∠C=90°,在阳光的垂直照射下，点C 落在斜边AB上的点 D.(1) 试探究线段AC，AB和AD 之间的关系，并说明理由；(2) 线段BC，AB和BD之间也有类似的关系吗?专题二视图【知识聚焦】对同一个物体从不同方向看，可以得到不同的视图，画一个物体的三视图(主视图、俯视图、左视图)是有具体规定的.主视图、俯视图：长对正；主视图、左视图：高平齐；俯视图、左视图：宽相等.可简单记为口诀：主、俯长对正；主、左高平齐；俯、左宽相等.其次是：看得见，画实线；看不见，画虚线.有了三视图，我们既可以由几何体画出其三视图，也可以由物体的三种视图还原几何体的形状，从而求出几何体的表面积和体积.【典例精讲】题型1 物体三视图【例1】如图所示是一个螺母的示意图，它的俯视图是 ( )举一反三1. 如图所示的几何体的俯视图是 ( )题型 2 组合体识别型应用问题【例2】图中的三视图所对应的几何体是( )举一反三2. 如图所示的几何体的三视图是 ( )题型3 截面三视图识别型应用问题【例3】如图所示，一个正方体被截去四个角后得到一个几何体，它的俯视图是 ( )举一反三3. 如图所示是一个正方体截去一角后得到的几何体，它的主视图是( )题型4 三视图与几何体求解型应用问题【例4】如图是某几何体的三视图，则该几何体的体积是( )A.183B.543C.1083D.2163举一反三4. 如图所示是某几何体的三视图，根据图中数据，该几何体的体积为( )A. 60πB. 70πC. 90πD. 160π题型5 组合体计数型应用问题【例5】如图所示是由一些完全相同的小立方块搭成的几何体的三视图，那么搭成这个几何体所用的小立方块的个数是 ( )A. 9个B. 8个C. 7个D. 6个举一反三5. 如图所示是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上(不改变原几何体中小立方块的位置)，继续添加相同的小立方块，以搭成一个大正方体，至少还需要个小立方块.题型6 规律探究思想型问题【例6】(1)如图1是用积木摆放的一组图案，观察图案并探索：第五个图案中共有块积木，第n个图案中共有块积木.(2)一样大小的小立方体，如图2所示那样，堆放在房间一角，若按此规律一共垒了十层，这十层中看不见的木块共有多少个?举一反三6. 如图1是棱长为a的小正方体，图2和图3是由这样的小正方体摆放而成的几何体. 按照这样的方法继续摆放，自上而下分别叫第1层、第2层……第n层.(1) 用含n的代数式表示第n层的小正方体的个数；(2) 求第10层小正方体的个数.。

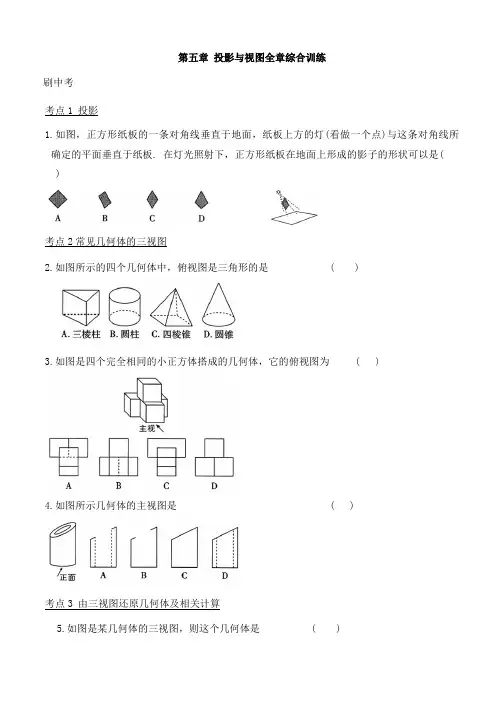

第五章投影与视图全章综合训练刷中考考点1 投影1.如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯(看做一个点)与这条对角线所确定的平面垂直于纸板. 在灯光照射下，正方形纸板在地面上形成的影子的形状可以是( )考点2常见几何体的三视图2.如图所示的四个几何体中，俯视图是三角形的是 ( )3.如图是四个完全相同的小正方体搭成的几何体，它的俯视图为 ( )4.如图所示几何体的主视图是 ( )考点3 由三视图还原几何体及相关计算5.如图是某几何体的三视图，则这个几何体是 ( )6.某几何体是由四个大小相同的小立方块拼成，其俯视图如图所示，图中数字表示该位置上的小立方块个数，则这个几何体的左视图是 ( )7.由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是 ( )A.6B.7C.8D.9考点4 结合几何体的三视图进行计算8.如图是一个几何体的三视图，根据图中所标数据计算这个几何体的体积为( )A.12πB.18πC.24πD.30π刷章测一、选择题(本大题共3小题，每小题10分，共30分)1.如图(1),一个 2×2 的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图(2)，平台上至少还需再放这样的正方体 ( )A.1个B.2个C.3个D.4个2.如图,路灯OP 高8m,身高1.6m的小明从点A 处沿AO 所在的直线行走 14m到点 B时，人影长度 ( )A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m3.如图是由几个同样大小的小正方体组成的几何体，若将小正方体①移到②的上方，则下列说法正确的是 ( )A.从前面和从左面看到的形状都不变B.从前面看到的形状改变，从左面看到的形状不变C.从左面看到的形状改变，从上面看到的形状不变D.从前面、左面和上面看到的形状都不变二、填空题(本大题共2小题，每小题15分，共30分)4.如图，甲楼AB 高 16 米,乙楼 CD 坐落在甲楼的正北面，已知当地冬至中午12时，物高与影长的比是12₂，已知两楼相距12米，那么此时甲楼影子落在乙楼上的部分的高DE= 米.(结果保留根号)5.一个几何体由若干个大小相同的小立方块搭成，如图分别是它的主视图和俯视图.若该几何体所用小立方块的个数为n，则n的最大值和最小值之和为 .三、解答题(本大题共2小题，共40分)6.用小立方块搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中的字母表示在该位置小立方块的个数. 试回答下列问题：(1)a,b,c各表示几?(2)这个几何体最少由几个小立方块搭成? 最多呢?(3)当d=e=1,f=2时,画出这个几何体的左视图.7.由 14个棱长为1 cm的小正方体搭成的几何体如图所示.(1)请在方格图中分别画出该几何体的左视图和俯视图；(2)若将这个几何体外表面涂上一层漆(包括底面)，则其涂漆面积为 cm²；(3)在保持几何体左视图和俯视图不变的情况下，图中的小正方体最多可以拿走个.。

初三数学中考复习视图与投影专项复习练习题1．如图，一个放置在水平实验台上的锥形瓶，它的俯视图为( B )2．如图是一个空心圆柱体，它的左视图是( B )3．中国讲究五谷丰登，六畜兴旺，如图是一个正方体展开图，图中的六个正方形内分别标有六畜：“猪”“牛”“羊”“马”“鸡”“狗”．将其围成一个正方体后，则与“牛”相对的是( C )A．羊 B．马 C．鸡 D．狗4．如图，是一个带有方形空洞和圆形空洞的儿童玩具，如果用下列几何体作为塞子，那么既可以堵住方形空洞，又可以堵住圆形空洞的几何体是( B ),A) ,B) ,C) ,D)5．经过圆锥顶点的截面的形状可能是( B )6．某几何体的左视图如图所示，则该几何体不可能是( D )7．七巧板是我国祖先的一项卓越创造．下列四幅图中有三幅是小明用如图所示的七巧板拼成的，则不是小明拼成的那副图是( C )8．如图，是由若干个相同的小立方体搭成的几何体俯视图和左视图，则小立方体的个数可能是( D )A．5或6 B．5或7 C．4或5或6 D．5或6或79．不透明袋子中装有一个几何体模型，两位同学摸该模型并描述它的特征，甲同学：它有4个面是三角形；乙同学：它有8条棱，该模型的形状对应的立体图形可能是( D )A．三棱柱 B．四棱柱 C．三棱锥 D．四棱锥10．有一个正方体，A，B，C的对面分别是x，y，z三个字母，如图所示，将这个正方体从现有位置依次翻到第1，2，3，4，5，6格，当正方体翻到第3格时正方体向上一面的字母是__x__．11．太阳光形成的投影是__平行__投影，灯光形成的投影是__中心__投影，身高相同的两名同学站在同一路灯下，影子长的离路灯__远__．12．已知，如图所示，木棒AB在投影面P上的正投影为A1B1，且AB＝20 cm，∠BAA1＝120°，则正投影A1B1＝__103__cm.13．三棱柱的三视图如图所示，在△EFG中，EF＝8 cm，EG＝12 cm，∠EGF＝30°，则AB的长为__6__cm.14．由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是__4或5__．15．如图，小军、小珠之间的距离为2.7 m，他们在同一盏路灯下的影长分别为1.8 m，1.5 m，已知小军、小珠的身高分别为1.8 m，1.5 m，则路灯的高为__3__m. 16．画出如图所示立体图形的三视图．解：如图所示：17．如图①所示为一上面无盖的正方体纸盒，现将其剪开展成平面图，如图②所示，已知展开图中每个正方形的边长为1.(1)求在该展开图中可画出最长线段的长度，这样的线段可画几条？(2)试比较立体图形中∠BAC与平面展开图中∠B′A′C′的大小关系．解：(1)最长线段为10，有4条．(2)连结B′C′.由勾股定理得A′B′＝5，B′C′＝5，A′C′＝10.∴A′B′2＋B′C′2＝A′C′2.∴∠A′B′C′＝90°.∴∠C′A′B′＝45°.又∠CAB＝45°，∴∠BAC＝∠B′A′C′.18．如图是一个几何体的三视图．(1)这个几何体的名称为__圆锥__；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B 出发，沿表面爬到AC 的中点D ，请你求出这个线路的最短路程．解：(2)16π cm 2.(3)如图，将圆锥侧面展开，得到扇形ABB′，则线段BD 为所求最短路程．设∠BAB′＝n °，∵n π×6180＝4π，∴n ＝120，即∠BAB′＝120°.∵C 为BB′︵的中点，∴∠ADB ＝90°，∠BAD ＝60°，∴BD ＝AB·sin ∠BAD ＝33cm ，∴线路的最短路程为3 3 cm.19．如图，在一间黑屋子里用一盏白炽灯照一个球．(1)球在地面上的阴影是什么形状？(2)当球沿铅垂方向下落时，阴影的大小会怎样变化？(3)若白炽灯到球心的距离是1 m ，到地面的距离是3 m ，球的半径是0.2 m ，求球在地面上留下的阴影的面积．解：(1)圆．(2)变小．(3)设如图所示各点，连结点O 与切点B ，由题意得△OAB∽△DAC.∵OB ＝0.2 m ，AO ＝1 m ，∴AB ＝256 m ，∴2563＝0.2CD ，∴CD ＝64 m ．∴S 阴影＝(64)2π＝38π m 2.。

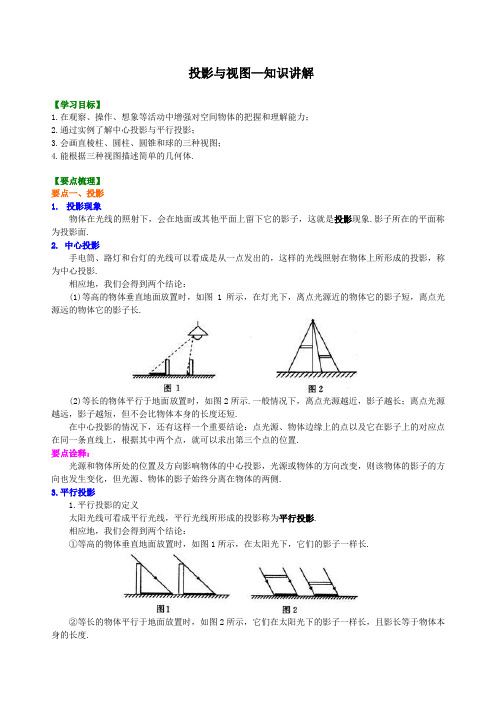

投影与视图—知识讲解【学习目标】1.在观察、操作、想象等活动中增强对空间物体的把握和理解能力；2.通过实例了解中心投影与平行投影；3.会画直棱柱、圆柱、圆锥和球的三种视图；4.能根据三种视图描述简单的几何体.【要点梳理】要点一、投影1.投影现象物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象.影子所在的平面称为投影面.2. 中心投影手电筒、路灯和台灯的光线可以看成是从一点发出的，这样的光线照射在物体上所形成的投影，称为中心投影.相应地，我们会得到两个结论：(1)等高的物体垂直地面放置时，如图1所示，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长.(2)等长的物体平行于地面放置时，如图2所示.一般情况下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短.在中心投影的情况下，还有这样一个重要结论：点光源、物体边缘上的点以及它在影子上的对应点在同一条直线上，根据其中两个点，就可以求出第三个点的位置.要点诠释：光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终分离在物体的两侧.3.平行投影1.平行投影的定义太阳光线可看成平行光线，平行光线所形成的投影称为平行投影.相应地，我们会得到两个结论：①等高的物体垂直地面放置时，如图1所示，在太阳光下，它们的影子一样长.②等长的物体平行于地面放置时，如图2所示，它们在太阳光下的影子一样长，且影长等于物体本身的长度.2. 物高与影长的关系①在不同时刻，同一物体的影子的方向和大小可能不同.不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚，物体影子的指向是：西→西北→北→东北→东，影长也是由长变短再变长.②在同一时刻，不同物体的物高与影长成正比例.即：.利用上面的关系式可以计算高大物体的高度，比如旗杆的高度等.注意：利用影长计算物高时，要注意的是测量两物体在同一时刻的影长.要点诠释：1．平行投影是物体投影的一种，是在平行光线的照射下产生的.利用平行投影知识解题要分清不同时刻和同一时刻.2．物体与影子上的对应点的连线是平行的就说明是平行光线.4、正投影如图所示，图(1)中的投影线集中于一点，形成中心投影；图(2)(3)中，投影线互相平行，形成平行投影；图(2)中，投影线斜着照射投影面；图(3)中投影线垂直照射投影面(即投影线正对着投影面)，我们也称这种情形为投影线垂直于投影面.像图(3)这样，当平行光线与投影面垂直时，这种投影称为正投影.要点诠释：正投影是特殊的平行投影，它不可能是中心投影.要点二、中心投影与平行投影的区别与联系1.区别：（1）太阳光线是平行的，故太阳光下的影子长度都与物体高度成比例；灯光是发散的，灯光下的影子与物体高度不一定成比例.（2）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.2.联系：（1）中心投影、平行投影都是研究物体投影的一种，只不过平行投影是在平行光线下所形成的投影，通常的平行光线有太阳光线、月光等，而中心投影是从一点发出的光线所形成的投影，通常状况下，灯泡的光线、手电筒的光线等都可看成是从某一点发射出来的光线.（2）在平行投影中，同一时刻改变物体的方向和位置，其投影也跟着发生变化；在中心投影中，同一灯光下，改变物体的位置和方向，其投影也跟着发生变化.在中心投影中，固定物体的位置和方向，改变灯光的位置，物体投影的方向和位置也要发生变化.要点诠释：在解决有关投影的问题时必须先判断准确是平行投影还是中心投影，然后再根据它们的具体特点进一步解决问题.要点三、视图1.三视图（1）视图用正投影的方法绘制的物体在投影面上的图形，称为物体的视图.（2）三视图在实际生活和工程中，人们常常从正面、左面和上面三个不同方向观察一个物体，分别得到这个物体的三个视图.通常我们把从正面得到的视图叫做主视图，从左面得到的视图叫做左视图，从上面得到的视图叫做俯视图.主视图、左视图、俯视图叫做物体的三视图.2.三视图之间的关系（1）位置关系一般地，把俯视图画在主视图下面，把左视图画在主视图右面，如图(1)所示.（2）大小关系三视图之间的大小是相互联系的，遵循主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等的原则.如图(2)所示.要点诠释：三视图把物体的长、宽、高三个方面反映到各个视图上，具体地说，主视图反映物体的长和高；俯视图反映物体的长和宽，左视图反映物体的高和宽，抓住这些特征能为画物体的三视图打下坚实的基础.3.画几何体的三视图画一个几何体的三视图时，要从三个方面观察几何体，具体画法如下：(1)确定主视图的位置，画出主视图；(2)在主视图的正下方画出俯视图，注意与主视图“长对正”；(3)在主视图的正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”.几何体上被其他部分遮挡而看不见的部分的轮廓线要画成虚线.要点诠释：画一个几何体的三视图，关键是把从正面、上方、左边三个方向观察时所得的视图画出来，所以，首先要注意观察时视线与观察面垂直，即观察到的平面图是该图的正投影；其二，要注意正确地用虚线表示看不到的轮廓线；其三，要充分发挥想象，多实践，多与同学交流探讨，多总结；最后，按三视图的位置和大小要求从整体上画出几何体的三视图.4.由三视图想象几何体的形状由三视图想象几何体的形状，首先应分别根据主视图、俯视图和左视图想象主体图的前面、上面和左侧面，然后综合起来考虑整体图形.要点诠释：由物体的三视图想象几何体的形状有一定的难度，可以从如下途径进行分析：(1)根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状以及几何体的长、宽、高；(2)根据实线和虚线想象几何体看得见和看不见的轮廓线；(3)熟记一些简单的几何体的三视图会对复杂几何体的想象有帮助；(4)利用由三视图画几何体与由几何体画三视图为互逆过程，反复练习，不断总结方法.【典型例题】类型一、投影的作图与计算1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．【答案与解析】(1)如图所示．可在同一方向上画出与原长相等的影长，此时为平行投影．(2)如图所示，可在两树外侧不同方向上画出与原长相等的影子，连结影子的顶点与树的顶点．相交于点P．此时为中心投影，P点即为光源位置．【总结升华】连结物体顶点与其影长的顶点，如果得到的是平行线，即为平行投影；如果得到相交直线，则为中心投影，这是判断平行投影与中心投影的方法，也是确定中心投影光源位置的基本做法．但若中心投影光源在两树同侧时，图中的两棵树的影长不可能同时与原长相等，所以点光源可以选在两树之间．特别提醒：易错认为只有平行投影才能使两棵树在同一时刻的影长分别与它们的原长相等，从而漏掉上图这一情形．举一反三：【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?【答案】作法如下：①连结FC并延长交玻璃幕墙于O点；②过点O作直线OG垂直于玻璃幕墙面；③在OC另一侧作∠POG＝∠FOG且交EA延长线于点P．P点即此时路灯光源位置，如图所示．2.（2018·盐城校级模拟）如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6m的小明落在地面上的影长为BC=2.4m．（1）请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；（2）若小明测得此刻旗杆落在地面的影长EG=16m，请求出旗杆DE的高度．【思路点拨】（1）连结AC，过D点作DG∥AC交BC于G点，则GE为所求；（2）先证明Rt△ABC∽△RtDGE，然后利用相似比计算DE的长．【答案与解析】解：（1）影子EG如图所示；（2）∵DG∥AC，∴∠G=∠C，∴Rt△ABC∽△RtDGE，∴=，即=，解得DE=，∴旗杆的高度为m．【总结升华】本题考查了平行投影，也考查了相似三角形的判定与性质．举一反三：【变式】如图，小亮利用所学的数学知识测量某旗杆AB 的高度． （1）请你根据小亮在阳光下的投影，画出旗杆AB 在阳光下的投影．（2）已知小亮的身高为1.72m ，在同一时刻测得小亮和旗杆AB 的投影长分别为0.86m 和6m ，求旗杆AB 的高．【答案】解：（1）如图所示：（2）如图，因为DE ，AB 都垂直于地面，且光线DF ∥AC ，所以Rt △DEF ∽Rt △ABC ，所以， 即， 所以AB=12（m ）．答：旗杆AB 的高为12m ．类型二、三视图3．如图，分别从正面、左面、上面观察该立体图形，能得到什么平面图形．DE EFAB BC=1.720.866AB=【答案与解析】从正面看该几何体是三角形，从左面看该几何体是长方形，从上面看该几何体是一长方形中带一条竖线．如图：【总结升华】本题考查了几何体的三视图的判断．举一反三：【变式】如图，画出这些立体图形的三视图．【答案】（1）如图：（2）如图：（3）如图：（4）如图：4．（2018·惠州校级月考）如图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出这个几何体的主视图和左视图．【思路点拨】由已知条件可知，主视图有3列，每列小正方数形数目分别为2，2，3，左视图有3列，每列小正方形数目分别为1，3，2．据此可画出图形．【答案与解析】解：如图所示：【总结升华】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．类型三、三视图的有关计算5．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．【思路点拨】首先要根据立体图形的三视图，想象出物体的实际形状，然后再计算表面积. 【答案与解析】解：长方体的表面积为(30×40+40×25+25×30)×2＝5900(cm 2)，圆柱体的侧面积为3.14×20×32＝2010(cm 2)，其喷漆的面积为5900+2010＝7910(cm 2)．【总结升华】由该机械零件的三视图，可想象它是一个组合体，是由一个长方体和一个圆柱体组成．其表面积是一个长方体的六个面与圆柱体的侧面构成．(圆柱体的上表面补在长方体的上表面被圆柱体遮挡的部分).该组合体是由一长方体与一圆柱体组合而成，但不能认为组合体的表面积就是两几何体的表面积之和． 举一反三：【变式】某物体的三视图如图：（1）此物体是什么体； （2）求此物体的全面积．【答案】解：（1）根据三视图的知识，主视图以及左视图都为矩形，俯视图是一个圆，故可判断出该几何体为圆柱．（2）根据圆柱的全面积公式可得，20π×40+2×π×10=1000π．投影与视图—巩固练习2【巩固练习】一、选择题1. 如图所示，身高为1.6米的某学生想测量学校旗杆的高度，当他站在C处时，他头顶端的影子正好与旗杆顶端的影子重合，并测得AC＝2.0米，BC＝8.0米，则旗杆的高度是( )A．6.4米 B．7.0米 C．8.0米 D．9.0米2．（2018·淄博模拟）下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是（）A．B．C．D．3．有一正方体，六个面上分别写有数字1、2、3、4、5、6，有三个人从不同的角度观察的结果如图所示．如果记6的对面的数字为a，2的对面的数字为b，那么a+b的值为( )A．3 B．7 C．8 D．114．如图所示是一个几何体的实物图，则其主视图是 ( )5．如图所示，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB等于( ) A．4.5米 B．6米 C．7.2米 D．8米第5题第6题6．由n个相同的小正方体堆成的几何体，其视图如图所示，则n的最大值是( )A．18 13．19 C．20 D．21二、填空题7．如图所示上体育课，甲、乙两名同学分别站在C、D的位置时，乙的影子恰好在甲的影子里边，已知甲、乙同学相距1米，甲身高1.8米，乙身高1.5米，则甲的影长是________米．第7题第8题8．如图所示，小明在A时测得某树的影长为2m，B时又测得该树的影长为8m，若两次日照的光线互相垂直，则树的高度为________m．9．如图，四个几何体中，它们各自的三个视图（主视图、左视图和俯视图）有两个相同，而另外一个不同的几何体是_____________．（填写序号）10．（2018·牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．11.下图是由两个长方体组合而成的一个立体图形的三视图，根据图中所标尺寸(单位：mm)，计算出这个立体图形的表面积是________mm2．12．如图是一个由若干个正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：____________（多填或错填得0分，少填酌情给分）．三、解答题13. 明和小丽在操场上玩耍，小丽突然高兴地对小明说：“我踩到你的‘脑袋’了．”如图即表示此时小明和小丽的位置．（1）请画出此时小丽在阳光下的影子； （2）若已知小明身高为1.60m ，小明和小丽之间的距离为2m ，而小丽的影子长为1.75m ，求小丽的身高．14．（2018·石河子校级月考）（1）画出图中的10块小立方块搭成几何体的主视图、左视图和俯视图． （2）一个由几个相同的小立方体搭成的几何体的俯视图如右图所示，方格里的数字表示该位置的小立方体的个数，请你画出这个几何体的主视图和左视图．15．学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图所示，在同一时间，身高为1.6 m 的小明(AB)的影子BC 长是3m ，而小颖(EH)刚好在路灯灯泡的正下方H 点，并测得HB ＝6m ．(1)请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G ；(2)求路灯灯泡的垂直高度GH ；(3)如果小明沿线段BH 向小颖(点H)走去，当小明走到BH 中点B 1处时，求其影子B 1C 1的长；当小明继续走剩下的路程的到B 2处时，求其影子B 2C 2的长；当小明继续走剩下路程的到B 3处时， (1314)按此规律继续走下去，当小明走剩下路程的到处时，其影子的长为________m(直接用含n 的代数式表示)．【答案与解析】 一、选择题 1.【答案】C ； 【解析】由题意得，，即，∴ 旗杆的高度为8.0米．2.【答案】A ；【解析】A 、影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；B 、影子的方向不相同，故本选项错误；C 、影子的方向不相同，故本选项错误；D 、相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误． 故选A ．3.【答案】B ；【解析】可在一小正方体各个面上按图示要求标上数字，也可发挥空间分析与想象力作出判断，a ＝3，b ＝4，∴a+b ＝7．4.【答案】C ；【解析】观察一个物体，主视图是从正面看到的图形，本题中物体由上下两个部分组成，上面的物体从正面看到的是一个等腰梯形，下面是一个长方体，从正面看到的是一个长方形，再由上面的物体放置的位置特征可知选C ． 5.【答案】B ；【解析】如图所示，GC ⊥BC ，AB ⊥BC ，∴ GC ∥AB ．∴ △GCD ∽△ABD ，∴ ． 设BC ＝x ，则．同理，得． ∴ x ＝3．∴ ． ∴ AB ＝6．11n +n B n n B C ACAB=该学生的身高旗杆的高度 1.6 2.08.0 2.0=+旗杆高DC GCDB AB=1 1.51x AB =+2 1.55x AB =+1 1.531AB=+6.【答案】A ；【解析】这道题在俯视图上操作，参照主视图从左到右，最左边一列有3层，每个方格上最大标上3，中间一列有2层，每个方格上最大标上2，最右边一列有3层，每个方格上最大标上3，共 计18，即n 的最大值是18(如图所示)．二、填空题 7．【答案】6；【解析】△AED ∽△ABC ，∴，即．∴AD ＝5．∴ AC ＝CD+AD ＝6. 8．【答案】4；【解析】首先将实际问题转化为几何模型，如图所示，已知∠EDF ＝90°，DG ⊥EF 于G ，EG ＝2，GF ＝8，求DG ．易证△DEG ∽△FDG ，∴ ． 即DG 2＝2×8＝16 ∴ DG ＝4(m)． 9．【答案】③④【解析】正方体的主视图、左视图和俯视图都是正方形；球的主视图、左视图和俯视图都是圆；圆锥的主视图和左视图是等腰三角形，俯视图是圆； 圆柱主视图和左视图是等腰长方形，俯视图是圆； 故答案为：③④；10．【答案】7；【解析】根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）． 故答案为：7．11．【答案】200；【解析】由三视图可知立体图形由上下两个长方体构成，上面长方体长4、宽2、高4，下面长方体长6，宽8、高2，去掉重合部分，表面积为：6×8×2+8×2×2+6×2×2+4×4×2+4×2×2＝200．BC ED AC AD = 1.8 1.51AD AD=+DG GFEG DG=12．【答案】①②③【解析】综合左视图跟主视图，从正面看，第一行第1列有3个正方体，第一行第2列有1个或第二行第2列有一个或都有一个．第二行第1列有2个正方体．故填①②③．三、解答题13.【答案与解析】 解：（1）如图所示：CA 即为小丽在阳光下的影子；（2）∵小明身高为1.60m ，小明和小丽之间的距离为2m ，而小丽的影子长为1.75m ，设小丽的身高为xm ，∴， 解得：x=1.4，答：小丽的身高为1.4m ． 14.【答案与解析】 解：（1）如图所示：（2）如图所示：15.【答案与解析】(1)如图所示：1.62 1.75x(2)由题意得△ABC ∽△GHC ，∴，∴ ，∴ GH ＝4.8m ． 即路灯灯泡的垂直高度为4.8 m ． (3)∵ △A 1B 1C 1∽△GHC 1，∴． 设B 1C 1长为x m ，则， 解得，即m ．同理，解得B 2C 2＝1m ；…； 由此可得当小明走剩下路程的到处时，其影子的长为m ．反比例函数（基础）【学习目标】1. 理解反比例函数的概念和意义，能根据问题的反比例关系确定函数解析式．2. 能根据解析式画出反比例函数的图象，初步掌握反比例函数的图象和性质．3. 会用待定系数法确定反比例函数解析式，进一步理解反比例函数的图象和性质．4. 会解决一次函数和反比例函数有关的问题． 【要点梳理】要点一、反比例函数的定义如果两个变量的每一组对应值的乘积是一个不等于零的常数，那么就说这两个变量成反比例.即，或表示为，其中是不等于零的常数. 一般地，形如 (为常数，)的函数称为反比例函数，其中是自变量，是函数，自变量的取值范围是不等于0的一切实数.AB BC GH HC = 1.6363GH =+11111A B B C GH HC =1.64.83xx =+32x =1132B C =22221.64.82B C B C =+11n +n B 31n n B C n =+xy k =ky x=k ky x=k 0k ≠x y x要点诠释：（1）在中，自变量是分式的分母，当时，分式无意义，所以自变量的取值范围是，函数的取值范围是.故函数图象与轴、轴无交点.（2） ()可以写成()的形式，自变量的指数是－1，在解决有关自变量指数问题时应特别注意系数这一条件.（3） ()也可以写成的形式，用它可以迅速地求出反比例函数的比例系数，从而得到反比例函数的解析式.要点二、确定反比例函数的关系式确定反比例函数关系式的方法仍是待定系数法，由于反比例函数中，只有一个待定系数，因此只需要知道一对的对应值或图象上的一个点的坐标，即可求出的值，从而确定其解析式.用待定系数法求反比例函数关系式的一般步骤是：（1）设所求的反比例函数为： ()；（2）把已知条件（自变量与函数的对应值）代入关系式，得到关于待定系数的方程；（3）解方程求出待定系数的值；（4）把求得的值代回所设的函数关系式中.要点三、反比例函数的图象和性质1、反比例函数的图象特征：反比例函数的图象是双曲线，它有两个分支，这两个分支分别位于第一、三象限或第二、四象限；反比例函数的图象关于原点对称，永远不会与轴、轴相交，只是无限靠近两坐标轴.要点诠释：（1）若点()在反比例函数的图象上，则点()也在此图象上，所以反kyx=xkxx=kxx y0y≠x ykyx=xkyx=kkyx=k x y、kkyx=0k≠kkkyx=x ya b，kyx=a b--，比例函数的图象关于原点对称； （2）在反比例函数(为常数，) 中，由于，所以两个分支都无限接近但永远不能达到轴和轴．2、画反比例函数的图象的基本步骤：（1）列表：自变量的取值应以O 为中心，在0的两侧取三对（或三对以上）互为相反数的值，填写值时，只需计算右侧的函数值，相应左侧的函数值是与之对应的相反数；（2）描点：描出一侧的点后，另一侧可根据中心对称去描点；（3）连线：按照从左到右的顺序连接各点并延伸，连线时要用平滑的曲线按照自变量从小到大的顺序连接，切忌画成折线.注意双曲线的两个分支是断开的，延伸部分有逐渐靠近坐标轴的趋势，但永远不与坐标轴相交；（4）反比例函数图象的分布是由的符号决定的：当时，两支曲线分别位于第一、三象限内，当时，两支曲线分别位于第二、四象限内． 3、反比例函数的性质（1）如图1，当时，双曲线的两个分支分别位于第一、三象限，在每个象限内，值随值的增大而减小；（2）如图2，当时，双曲线的两个分支分别位于第二、四象限，在每个象限内，值随值的增大而增大；要点诠释：反比例函数的增减性不是连续的，它的增减性都是在各自的象限内的增减情况，反比例函数的增减性都是由反比例系数的符号决定的；反过来，由双曲线所在的位置和函数的增减性，也可以推断出的符号. 要点四：反比例函数()中的比例系数的几何意义过双曲线() 上任意一点作轴、轴的垂线，所得矩形的面积为. 过双曲线() 上任意一点作一坐标轴的垂线，连接该点和原点，所得三角形的面积为.要点诠释：只要函数式已经确定，不论图象上点的位置如何变化，这一点与两坐标轴的垂线和两坐标轴围成的面积始终是不变的. 【典型例题】类型一、反比例函数的定义k 0k ≠x y y k 0k >0k <0k >y x 0k <y x k kk x ky =0k ≠x y k xky =0k ≠2k1、（2018春•惠山区校级期中）下列函数：①y=2x ，②y=，③y=x ﹣1，④y=．其中，是反比例函数的有（ ）.A. 0个B. 1个C. 2个D. 3个 【答案】C ； 【解析】解：①y 是x 正比例函数；②y 是x 反比例函数； ③y 是x 反比例函数； ④y 是x+1的反比例函数． 故选：C ． 【总结升华】本题考查了反比例函数的定义，重点是将一般转化为y=kx ﹣1（k≠0）的形式． 类型二、确定反比例函数的解析式2、（2019春•大庆期末）已知y 与x 成反比例，且当x=﹣3时，y=4，则当x=6时，y 的值为 ． 【思路点拨】根据待定系数法，可得反比例函数，根据自变量与函数值的对应关系，可得答案． 【答案】﹣2． 【解析】解：设反比例函数为y=，当x=﹣3，y=4时，4=，解得k=﹣12．反比例函数为y=． 当x=6时，y=﹣2，故答案为：﹣2．【总结升华】本题考查了反比例函数的定义，利用待定系数法求函数解析式是解题关键． 举一反三：【变式】已知与成反比，且当时，，则当时，值为多少？ 【答案】 解：设，当时，， 所以，则＝－24， 所以有． (0ky k x=≠）y x 6x =-4y =2x =y ky x=6x =-4y =46k=-k 24y x-=当时，． 类型三、反比例函数的图象和性质3、在函数（为常数）的图象上有三点()，()，()，且，则的大小关系是（ ）．A ．B ．C ．D ． 【答案】D ；【解析】解：因为，所以函数图象在第二、四象限内，且在第二、四象限内，随的增大而增大．因为，所以．因为在第四象限，而，在第二象限，所以．所以． 【总结升华】已知反比例函数，当＞0，＞0时，随的增大而减小，需要强调的是＞0；当＞0，＜0时，随的增大而减小，需要强调的是＜0．这里不能说成当＞0，随的增大而减小．例如函数，当＝－1时，＝－2，当＝1时，＝2，自变量由－1到1，函数值由－2到2，增大了．所以，只能说：当＞0时，在第一象限内，随的增大而减小．举一反三：【变式1】已知的图象是双曲线，且在第二、四象限，(1)求的值．(2)若点(－2，)、(－1，)、(1，)都在双曲线上，试比较、、的大小． 【答案】解：(1)由已知条件可知：此函数为反比例函数，且，∴ .(2)由(1)得此函数解析式为：． ∵ (－2，)、(－1，)在第二象限，－2＜－1，∴ ．2x =24122y -==-21a y x --=a 11x y ，22x y ，33x y ，1230x x x <<<123y y y ，，231y y y <<321y y y <<123y y y <<312y y y <<221(1)0k a a =--=-+<y x12x x <12y y <33(,)x y 11(,)x y 22(,)x y 31y y <312y y y <<ky x=k x y x x k x y x x k y x 2y x=x y x y y k y x 2(3)m y m x-=-m 1y 2y 3y 1y 2y 3y 2130m m -=-⎧⎨-≠⎩1m =2y x=-1y 2y 120y y <<。

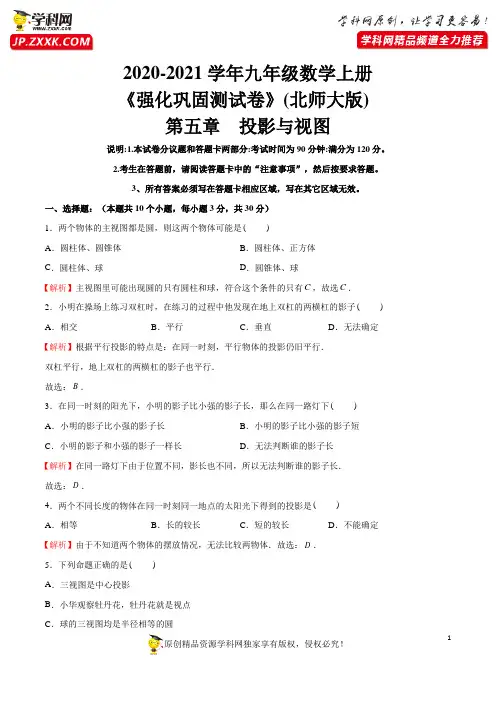

2020-2021学年九年级数学上册《强化巩固测试卷》(北师大版)第五章投影与视图说明:1.本试卷分议题和答题卡两部分:考试时间为90分钟:满分为120分。

2.考生在答题前，请阅读答题卡中的“注意事项”，然后按要求答题。

3、所有答案必须写在答题卡相应区域，写在其它区域无效。

一、选择题：（本题共10个小题，每小题3分，共30分）1．两个物体的主视图都是圆，则这两个物体可能是()A．圆柱体、圆锥体B．圆柱体、正方体C．圆柱体、球D．圆锥体、球【解析】主视图里可能出现圆的只有圆柱和球，符合这个条件的只有C，故选C．2．小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子() A．相交B．平行C．垂直D．无法确定【解析】根据平行投影的特点是：在同一时刻，平行物体的投影仍旧平行．双杠平行，地上双杠的两横杠的影子也平行．故选：B．3．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下()A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．无法判断谁的影子长【解析】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选：D．4．两个不同长度的物体在同一时刻同一地点的太阳光下得到的投影是()A．相等B．长的较长C．短的较长D．不能确定【解析】由于不知道两个物体的摆放情况，无法比较两物体．故选：D．5．下列命题正确的是()A．三视图是中心投影B．小华观察牡丹花，牡丹花就是视点C．球的三视图均是半径相等的圆D．阳光从矩形窗子里照射到地面上得到的光区仍是矩形【解析】A，错误，三视图是平行投影；B，错误，小华是视点；C，正确；D，错误，也可以是平行四边形；故选：C．6．同一灯光下两个物体的影子可以是()A．同一方向B．不同方向C．相反方向D．以上都有可能【解析】由于物体所处的位置不同所形成的影子方向和长短也不同，所以同一灯光下两个物体的影子可以是同一方向、不同方向、相反方向．故选D．7．棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积为()A ．227cm36cm B ．230cm D ．233cm C ．2【解析】正视图中正方形有6 个；左视图中正方形有6 个；俯视图中正方形有6 个．则这个几何体中正方形的个数是：2(666)36个．则几何体的表面积为236cm．故选：A．8．一个人离开灯光的过程中人的影长()A．变长B．变短C．不变D．不确定【解析】一个人从灯光下走过，光先是垂直于人的，此时人的影子最短，在人离灯越来越远时，影子就会越来越长，如图示AB为影子，A B为随人走离灯的影子，可知人的影子越来越大．故选A．9．圆形的物体在太阳光的投影下是()A．圆形B．椭圆形C．以上都有可能D．以上都不可能【解析】圆形的物体在太阳光的投影下可能为圆形，也可能为椭圆形．故选：C．10．有一实物如图，那么它的主视图是()A．B．C．D．【解析】正面看，它是中间小两头大的一个图形，里面有两条虚线，表示看不到的棱．故选B．二、填空题：（本题共7个小题，每小题3分，共21分）11．请写出三种视图都相同的两种几何体是球，正方体（答案不唯一）．【解析】球的三视图是3个全等的圆；正方体的三视图是3个全等的正方形，故答案为球，正方体（答案不唯一）．12．教室中的矩形窗框在太阳光的照射下，在地面上的影子是平行四边形．【解析】题中都没说明阳光是从哪个角度射入，因此投影可以是与窗户相似，相等，等边不等长，等长不等宽的矩形，还有甚至是一般的平行四边形，但无论是什么，都是平行四边形．都是对边相等且平行的．故教室中的矩形窗框在太阳光的照射下，在地面上的影子是平行四边形，故答案为：平行四边形．13．一张桌子摆放若干碟子，从三个方向上看，三种视图如图所示，则这张桌子上共有12个碟子．【解析】易得三摞碟子数分别为3，4，5则这个桌子上共有12个碟子．故答案为：12．14．两个物体在同一灯光下得到的影子构成的两个三角形 不是 相似三角形．（填“是”或“不是” )【解析】要使立于地面上的不同的物体与影子构成的三角形相似，必须是平行投影，而灯光是中心投影，所以两个物体在同一灯光下得到的影子构成的两个三角形不是相似三角形．故答案为：不是．15．如图是某个几何体的三视图，该几何体是 圆锥 ．【解析】主视图和左视图都是等腰三角形，那么此几何体为锥体，由俯视图为圆，可得此几何体为圆锥， 故答案为：圆锥．16．在直角坐标平面内， 一点光源位于(0,5)A 处， 线段CD 垂直于x 轴，D 为垂足，(3,1)C ，则CD 在x 轴上的影子长 34，点C 的影子E 的坐标为 ．【解析】 如图：CD x 轴，//CD OA ，ECD EAO ∽，::DE OECD OA ，(0,5)A ， C 点坐标为(3,1)，:(3)1:5 DE DE，34DE，CD在x轴上的影长为34，点C的影子的坐标为15(4，0)．故答案是：34，15(4，0)．17．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是12m．【解析】由题意得 1.6:1.2旗杆的高度：9．旗杆的高度为12m．三、解答题（一）（本大题共3小题，每小题6分，共18分）18．画出下面实物的三视图．【解析】三视图如图所示：19．如图，楼房和旗杆在路灯下的影子如图所示．试确定路灯灯泡的位置，再作出小树在路灯下的影子．（不写作法，保留作图痕迹）【解析】20．已知，如图，AB和DE是直立在地面上的两根立柱，5AB m，某一时刻AB在阳光下的投影3BC m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．【解析】（1）连接AC，过点D作//DF AC，交直线BC于点F，线段EF即为DE的投影．（2）//AC DF，ACB DFE．ABC DEF90∽．ABC DEFAB BC，DE EF53DE6DE m．10()说明：画图时，不要求学生做文字说明，只要画出两条平行线AC和DF，再连接EF即可．四、解答题（二）（本大题共3小题，每小题8分，共24分）21．为了测量校园内一棵不可攀的树的高度，学校数学应用实践小组做了如下的探索：实践：根据《自然科学》中的反射定律，利用一面镜子和一根皮尺，设计如图，测量方案：把镜子放在离树()8.7AB米的点E处，然后沿着直线BE后退到点D，这是恰好在镜子里看到树梢顶点A，再用皮尺量得2.7DE米，观察者目高 1.6CD米，请你计算树()AB的高度．（精确到0.1米）【解析】由题意知90CDE ABE，又由光的反射原理可知CED AEB，CED AEB∽CD AB DE BE 1.62.78.7AB．5.2AB米．答：树高是5.2米．22．某地夏季中午，当太阳移到屋顶上方偏南时，光线与地面成60角，房屋向南的窗户AB高1.6米，现要在窗子外面的上方安装一个水平遮阳蓬AC（如图所示）．（1）当遮阳蓬AC的宽度在什么范围时，太阳光线能射入室内？（2）当遮阳蓬AC的宽度在什么范围时，太阳光线不能射入室内？【解析】在ABC组成ABC是30的直角三角形．38tan315AC AB ABC AB（米)．（1）当遮阳蓬AC83 15（2）当遮阳蓬AC83 1523．如图，路灯(P点）距地面8米，身高1.6米的小明从距路灯的底部(O点）20米的A点，沿OA所在的直线行走14米到B点时，身影的长度是变长了还是变短了？变长或变短了多少米？【解析】90MAC MOP，AMC OMP，MAC MOP∽．MA ACMO OP，即1.6 208 MAMA，解得，5MA米；同理，由NBD NOP∽，可求得 1.5NB米，小明的身影变短了5 1.5 3.5米．五、解答题（三）（本大题共2小题，每小题10分，共20分）24．由一些大小相同的小正方体组成的简单几何体的主视图和左视图如图所示．（1）请你画出这个简单几何体三种不同的俯视图；（2）若组成这个简单几何体的小正方体的块数为n ，请你写出n 的所有可能值．【解析】（1）三种不同的俯视图如图所示：（2）由题中所给出的主视图知物体共二列，且左侧一列高两层，右侧一列最高一层；由左视图可知左侧两行，右侧一行；于是，可确定后面一行有2或3个小正方体，而前面一行可能有1个或2个小正方体．所以图中的小正方体最少3块，最多5块，3n 或4n 或5n ．25．小明想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量情况如下：如示意图，小明边移动边观察，发现站到点E 处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得小明落在墙上的影子高度 1.2CD m ，0.8CE m ，30CA m （点A 、E 、C 在同一直线上）．已知小明的身高EF 是1.7m ，请你帮小明求出楼高AB ．（结果精确到0.1)m【解析】过点D 作DG AB ，分别交AB 、EF 于点G 、H ， //AB CD ，DG AB ，AB AC ，四边形ACDG 是矩形，1.2EH AG CD ，0.8DH CE ，30DG CA ，//EF AB ，FH DHBG DG，由题意，知 1.7 1.20.5FH EF EH，0.50.830 BG ，解得，18.75BG，18.75 1.219.9520.0AB BG AG．楼高AB约为20.0米．。

人教版九年级下册数学第29章投影与视图同步练习题29．1 投影1．小明拿一个等边三角形木框在太阳下玩耍，发现等边三角形木框在地面上的投影不可能是()2．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人．3．一根笔直的小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是() A．AB＝CD B．AB≤CDC．AB>CD D．AB≥CD4．如图，如果在阳光下你的身影的方向是北偏东60°方向，那么太阳相对于你的方向是()A．南偏西60°B．南偏西30°C．北偏东60° D．北偏东30°5．如图所示，右面水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影图是()6．如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD. (1)请你在图中画出路灯灯泡所在的位置(用点P表示)；(2)画出小华此时在路灯下的影子(用线段EF表示)．7．如图，已知线段AB＝2 cm，投影面为P，太阳光线与地面垂直．(1)当AB垂直于投影面P时(如图1)，请画出线段AB的投影；(2)当AB平行于投影面P时(如图2)，请画出它的投影，并求出正投影的长；(3)在(2)的基础上，点A不动，线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°，请在图3中画出线段AB的正投影，并求出其正投影长．29.2 三视图第1课时几何体的三视图1．下列立体图形中，主视图是圆的是()2．如图是由四个小正方体叠成的一个几何体，它的左视图是()3．如图，水平的讲台上放置的圆柱形笔筒和正方体形粉笔盒，其俯视图是()4．如图所示几何体的左视图是()5．将如图所示的两个平面图形绕轴旋转一周，对其所得的立体图形，下列说法正确的是()A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同6．图中物体的一个视图(a)的名称为．7．画出如图所示圆柱的三视图．8．画出如图所示几何体三视图．9.下列四个几何体中，主视图与左视图相同的几何体有()A．1个 B．2个C．3个D．4个10．如图是一个空心圆柱体，其左视图正确的是()11．形状相同、大小相等的两个小木块放置于桌面，其俯视图如图，则其主视图是()12．如图，一个正方体切去一个三棱锥后所得几何体的俯视图是()13．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图(从正面、左面、上面看得到的视图)．14．一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．15．中央电视台有一个非常受欢迎的娱乐节目：墙来了！选手需按墙上的空洞造型摆出相同姿势，才能穿墙而过，否则会被墙推入水池．类似地，有一个几何体恰好无缝隙地以三个不同形状的“姿势”穿过“墙”上的三个空洞，则该几何体为下列几何体中的哪一个？选择并说明理由．第2课时由三视图确定几何体1．如图是某几何体的三视图，则这个几何体是()A．棱柱 B．圆柱C．棱锥 D．圆锥2．一个几何体的三视图如图所示，这个几何体是()A．圆柱 B．棱柱C．圆锥 D．球3．如图所示，所给的三视图表示的几何体是()A．圆锥 B．正三棱锥C．正四棱锥 D．正三棱柱4．如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上方小正方体的个数，这个立体图形的左视图是()5．图中的三视图所对应的几何体是()6．已知一个正棱柱的俯视图和左视图如图，则其主视图为()7．某几何体的三视图如图所示，则组成该几何体共用了小方块()A．12块B．9块C．7块D．6块8．如图所示是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则小立方体不可能是()A．6个B．7个 C．8个 D．9个第3课时由三视图确定几何体的表面积或体积1．如图是一个几何体的三视图，根据图中提供的数据(单位： cm)可求得这个几何体的体积为()A．2 cm3B．3 cm3C．6 cm3D．8 cm32．如图是一几何体的三视图，由图中数据计算此几何体的侧面积为．(结果保留π)3．如图是某工件的三视图，求此工件的全面积．4．如图是一个上下底密封纸盒的三视图，请你根据图中数据，计算这个密封纸盒的表面积，结果为 cm2.(结果可保留根号)5．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．6．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个路线的最短长度．参考答案：第二十九章投影与视图29．1 投影1．B2．中间的上方．3．D4．A5．D6．解：如图所示．7．解：(1)点C为所求的投影．(2)线段CD为所求的投影，CD＝2 cm.(3)线段CD为所求的投影，CD＝2cos30°＝ 3 cm.29.2 三视图第1课时几何体的三视图1．D2．A3．D4．A5．D6．主视图．7．解：如图所示．8．解：如图所示．9. D10．B11．D12．D13．解：如图.14．解：如图.15．解：比较各几何体的三视图，考虑是否有长方形，圆及三角形即可．对于A，三视图分别为长方形、三角形、圆(含直径)，符合题意；对于B，三视图分别为三角形、三角形、圆(含圆心)，不符合题意；对于C，三视图分别为正方形、正方形、正方形，不符合题意；对于D，三视图分别为三角形、三角形、矩形(含对角线)，不符合题意；故选A.第2课时由三视图确定几何体1．D2．A3．D4．B5．B6．D7．D8．D 提示：如图，根据左视图可以推测d＝e＝1，a，b，c中至少有一个为2. 当a，b，c中一个为2时，小立方体的个数为：1＋1＋2＋1＋1＝6；当a，b，c中两个为2时，小立方体的个数为：1＋1＋2＋2＋1＝7；当a，b，c三个都为2时，小立方体的个数为：1＋1＋2＋2＋2＝8.所以小立方体的个数可能为6个、7个或8个．故选D.第3课时由三视图确定几何体的表面积或体积1．B2．10π．3．解：由三视图可知，该工件为底面半径为10 cm、高为30 cm的圆锥体．圆锥的母线长为302＋102＝1010(cm)，圆锥的侧面积为12×20π×1010＝ 10010π(cm 2)，圆锥的底面积为102π＝100π(cm 2)，圆锥的全面积为100π＋10010π＝100(1＋10)π(cm 2)．45．解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为 4 cm ，3 cm.∴菱形的边长为（32）2＋22＝52(cm )，棱柱的侧面积为52×8×4＝80(cm 2)． 6．解：(1)圆锥．(2)表面积S ＝S 扇形＋S 圆＝πrl ＋πr 2＝12π＋4π＝16π(cm 2)．(3)如图将圆锥侧面展开，线段BD 为所求的最短长度．由条件，得∠BAB ′＝120°，C 为弧BB ′的中点，∴BD ＝33(cm )．。

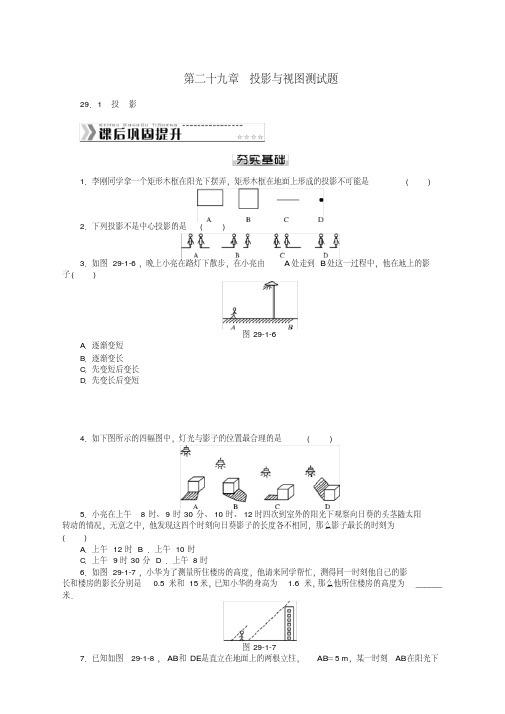

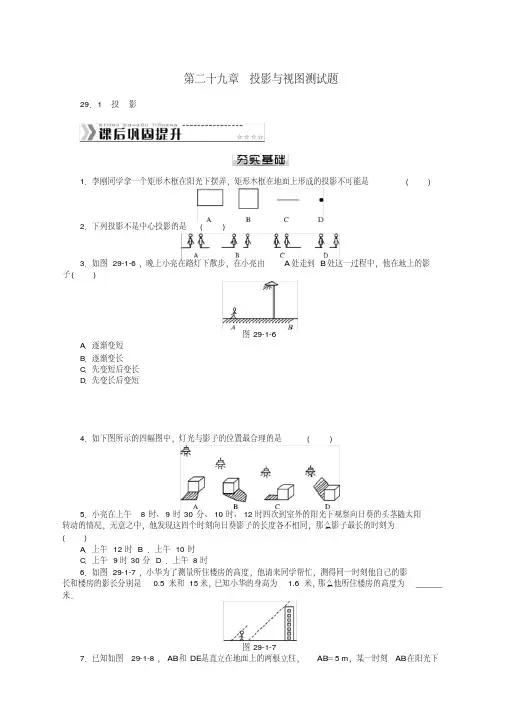

九年级数学（下）第二十九章《投影与视图》全章测试题一、选择题1．平行投影中的光线是( )A．平行的B．聚成一点的C．不平行的D．向四面八方发散2．正方形在太阳光下的投影不可能是( )A．正方形B．一条线段C．矩形D．三角形3．如图1，将一块正方形纸片沿对角线折叠一次，然后在得到的三角形的三个角上各挖去一个圆洞，最后将正方形纸片展开，得到的图案是( )4．由一些完全相同的小立方块搭成的几何体的三视图如图所示，那么搭成这个几何体所用的小立方块的个数是( )第4题图A．8 B．7 C．6 D．5 5．如图是某几何体的三视图及相关数据，则判断正确的是( )第5题图A．a＞c B．b＞cC．4a2＋b2＝c2D．a2＋b2＝c26．若干个正方体形状的积木摆成如图所示的塔形，平放于桌面上，上面正方体的下底四个顶点是下面相邻正方体的上底各边中点，最下面的正方体棱长为1，如果塔形露在外面的面积超过7，则正方体的个数至少是( )A．2 B．3C．4 D．5二、填空题7．一个圆柱的俯视图是______，左视图是______．8．如果某物体的三视图如图所示，那么该物体的形状是______．第8题图9．一空间几何体的三视图如图所示，则这个几何体的表面积是______cm2．第9题图10．如图，水平放置的长方体的底面是边长为2和4的矩形，它的左视图的面积为6，则长方体的体积等于______．三、解答题11．楼房、旗杆在路灯下的影子如图所示．试确定路灯灯炮的位置，再作出小树在路灯下的影子．(不写作法，保留作图痕迹)12．画出图中的九块小立方块搭成几何体的主视图、左视图和俯视图．13．如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请画出这个几何体的主视图和左视图．14．如图是一个几何体的主视图和俯视图，求该几何体的体积( 取3.14)．15．拿一张长为a，宽为b的纸，作一圆柱的侧面，用不同的方法作成两种圆柱，画出图形并求这两种圆柱的表面积．答案与提示第二十九章 投影与视图全章测试1．A ． 2．D ． 3．A ． 4．A ． 5．D ． 6．B ． 7．圆；矩形． 8．三棱柱． 9．48π． 10．24． 11．如图：12．如图：13．如图：14．体积为π×102×32＋30×25×40≈40 048(cm 3)．15．第一种：高为a ，表面积为;π221b ab S +=第二种：高为b ，表面积为⋅+=π222a ab S。

第五章投影与视图1投影第1课时投影、中心投影01基础题知识点1投影、中心投影的概念1．下列现象不属于投影的是(D)A．皮影B．树影C．手影D．素描画2．下列各种现象属于中心投影现象的是(B)A．上午人走在路上的影子B．晚上人走在路灯下的影子C．中午用来乘凉的树影D．早上升旗时地面上旗杆的影子知识点2影子或光源的确定3．下列四幅图中，灯光与影子的位置合理的是(B)4．(教材P144复习题T1变式)如图是小明与爸爸(线段AB)、爷爷(线段CD)在同一路灯下的情景，其中，粗线分别表示三人的影子．(1)画出图中灯泡所在的位置；(2)在图中画出小明的身高．解：(1)如图所示：O即为灯泡的位置．(2)如图所示：EF即为小明的身高．知识点3中心投影条件下物体与其投影之间的转化5．(教材P145复习题T3变式)如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把球向下移时，圆形阴影的大小变化情况是(A)A．越来越小B．越来越大C．大小不变D．不能确定02中档题6．小红和小花在路灯下的影子一样长，则她们的身高关系是(D)A．小红比小花高B．小红比小花矮C．小红和小花一样高D．不确定7．如图，位似图形由三角尺与其灯光照射下的中心投影组成，位似比为2∶5，且三角尺的一边长为8 cm，则投影三角形的对应边长为(B)A ．8 cmB ．20 cmC ．3.2 cmD ．10 cm8．如图，小红居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小红由A 处径直走到B 处，将她在灯光照射下的影长l 与行走的路程s 之间的变化关系用图象刻画出来，大致图象是(C)9．如图，路灯(P 点)距地面8米，身高1.6米的小明从距路灯的底部(O 点)20米的A 点沿AO 所在的直线行走14米到B 点时，身影的长度是变长了还是变短了？变长或变短了多少米？解：∵∠MAC ＝∠MOP ＝90°，∠AMC ＝∠OMP ， ∴△MAC ∽△MOP. ∴MA MO ＝AC OP ， 即MA 20＋MA ＝1.68. ∴MA ＝5米．同理△NBD ∽△NOP ，可求得NB ＝1.5 米． 则MA －NB ＝5－1.5＝3.5(米)． ∴小明的身影变短了，短了3.5米．第2课时 平行投影01 基础题 知识点1 平行投影1．下列各组投影是平行投影的是(A)2．李刚同学拿一个矩形木框在阳光下摆弄，矩形木框在地面上形成的投影不可能是(D)3．学校里旗杆的影子整个白天的变化情况是(B)A ．不变B ．先变短后变长C ．一直在变短D ．一直在变长 4．【动手操作】如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6 m 的小明(AB)落在地面上的影长为BC ＝2.4 m.(1)请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG ；(2)若小明测得此刻旗杆落在地面的影长EG ＝16 m ，请求出旗杆DE 的高度．解：(1)影子EG 如图所示． (2)∵DG ∥AC ， ∴∠ACB ＝∠DGE.又∵∠ABC ＝∠DEG ＝90°， ∴Rt △ABC ∽△Rt △DEG. ∴AB DE ＝BC EG ，即1.6DE ＝2.416. 解得DE ＝323.∴旗杆DE 的高度为323m.知识点2 正投影5．如图所示，水杯的杯口与投影面平行，投影线的方向如箭头所示，它的正投影是(D)6．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小相同(填“相同”“不一定相同”或“不相同”)． 02 中档题7．下列说法错误的是(B)A ．太阳的光线所形成的投影是平行投影B ．在一天的不同时刻，同一棵树所形成的影子的长度不可能一样C ．在一天中，不论太阳怎样变化，两棵相邻的树的影子都是平行的或在一条直线上D ．影子的长短不仅和太阳的位置有关，还和事物本身的长度有关8．【易错】太阳光照射一扇矩形的窗户，投在平行于窗户的墙上的影子的形状是(A)A ．与窗户全等的矩形B ．平行四边形C ．比窗户略小的矩形D ．比窗户略大的矩形9．(教材P132习题T1变式)一天下午小红先参加了校运动会女子100 m 比赛，过一段时间又参加了女子400 m 比赛，如图是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是(A)A ．乙照片是参加100 m 的B ．甲照片是参加100 m 的C ．乙照片是参加400 m 的D ．无法判断甲、乙两张照片10．(百色中考)如图，长方体的一个底面ABCD 在投影面P 上，M ，N 分别是侧棱BF ，CG 的中点，矩形EFGH 与矩形EMNH 的投影都是矩形ABCD ，设它们的面积分别是S 1，S 2，S ，则S 1，S 2，S 的关系是S 1＝S ＜S 2．(用“＝”“＞”或“＜”连起来)11．兴趣小组的同学要测量树的高度．在阳光下，一名同学测得一根长为1 m 的竹竿的影长为0.4 m ，同时另一名同学测量树的高度时，发现树的影子不全落在地面上，有一部分落在教学楼的第一级台阶上，测得此影子长为0.2 m ，一级台阶高为0.3 m ，如图所示．若此时落在地面上的影长为4.4 m ，求树的高度．解：设树高为h m ，由题意，得 4.4＋0.2h －0.3＝0.41， 则0.4(h －0.3)＝4.6， 解得h ＝11.8.答：树的高度为11.8 m.2 视图第1课时 简单几何体的三视图01 基础题知识点1 圆柱、圆锥、球的三视图1．(桂林中考)如图所示的几何体的主视图是(C)2．下列几何体中，其左视图为三角形的是(D)3．下列立体图形中，俯视图不是圆的是(B)4．如图是一个圆台，它的主视图是(B)5．(泰州中考)下列几何体中，主视图与俯视图不相同的是(B)6．(安徽中考)如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是(D)7．(营口中考)如图所示的物体是由两个紧靠在一起的圆柱体组成的，小明准备画出它的三视图，那么他所画的三视图中的主视图应该是(A)8．将图中的实物与它的主视图用线连接起来．9．一个圆锥和一个圆柱如图放置，说出下面①②两组视图分别是什么视图．解：①是俯视图；②是主视图．知识点2画简单几何体的三视图10．(教材P137习题T1变式)画出图中所示物体的主视图、左视图和俯视图．解：如图所示：易错点判断圆锥的俯视图时忽视中心点11．如图所示的几何体的俯视图是(D)02中档题12．(安徽中考)如图，一个放置在水平实验台上的锥形瓶，它的俯视图为(B)13．将如图所示的Rt△ABC绕直角边AC所在直线旋转一周，所得几何体的主视图是(A)14．沿圆柱体上底面直径截去一部分后的物体如图所示，它的俯视图是(D)15．如图，茶杯的左视图是(C)16．(菏泽中考)如图是两个等直径圆柱构成的“T”形管道，其左视图是(B)17．(益阳中考)如图，空心卷筒纸的高度为12 cm ，外径(直径)为10 cm ，内径为4 cm ，在比例尺为1∶4的三视图中，其主视图的面积是(D)A.21π4 cm 2 B.21π16cm 2 C ．30 cm 2 D ．7.5 cm 218．(泰州中考)如图所示的几何体，它的左视图与俯视图都正确的是(D)03 综合题19．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你画出这个几何体的三视图．解：如图所示：第2课时直棱柱的三视图01基础题知识点1直棱柱的三视图1．(娄底中考)如图，正三棱柱的主视图为(B)2．(丽水中考)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是(B)A．俯视图与主视图相同B．左视图与主视图相同C．左视图与俯视图相同D．三个视图都相同3．(泰安中考)下面四个几何体：其中，俯视图是四边形的几何体有(B)A．1个B．2个C．3个D．4个4．(德州中考)图甲是某零件的直观图，则它的主视图为(箭头方向为主视方向)(A)5．一个几何体如图所示，则该几何体的三视图正确的是(D)6．请将六棱柱的三视图名称填在相应的横线上．(1)俯视图；(2)主视图；(3)左视图．知识点2直棱柱的三视图的画法7．画出如图所示几何体的三视图．解：如图：易错点判断视图时忽视被遮挡部分的轮廓线8．(潍坊中考)如图所示的几何体的左视图是(C)02中档题9．(陕西中考)如图所示的几何体是由一个长方体和一个圆柱体组成的，则它的主视图是(B)10．(沈阳和平区期末)从一个边长为3 cm的大立方体中挖去一个边长为1 cm的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是(C)11．(太原期末)一个圆柱体钢块，从正中间挖去一个长方体得到的零件毛坯的俯视图如图，其主视图是(A)12．(济宁中考)三棱柱的三视图如图所示，△EFG中，EF＝8 cm，EG＝12 cm，∠EGF＝30°，则AB的长为6cm.13．下面几何体的三种视图有无错误？如果有，请改正．解：主视图有错误，左视图无错误，俯视图有错误，正确画法如图所示．14．两个四棱柱的底面均为等腰梯形，它们的俯视图分别如图所示，画出它们的主视图和左视图．(1) (2)解：如图所示：03 综合题 15．如图1是由两个长方体所组成的立体图形，图2中的长方体是图1中的两个长方体的另一种摆放形式，图①②③是从不同的方向看图1所得的平面图形．(1)填空：图①是主视图得到的平面图形，图②是俯视图得到的平面图形，图③是左视图得到的平面图形； (2)请根据各图中所给的信息(单位：cm)，计算出图1中上面的小长方体的体积．解：由图可得⎩⎪⎨⎪⎧x ＝y ＋2，x ＋y ＝12.解得⎩⎪⎨⎪⎧x ＝7，y ＝5. 小长方体的体积为5×3×2＝30(cm 3)．所以图1中上面的小长方体的体积为30 cm 3.第3课时由视图描述几何体01基础题知识点1由三视图还原几何体1．(云南中考)如图图形是某几何体的三视图(其中主视图也称正视图，左视图也称侧视图)，则这个几何体是(D)A．三棱柱B．三棱锥C．圆柱D．圆锥2．(泰安中考)如图是下列哪个几何体的主视图与俯视图(C)3．若一个几何体的主视图、左视图、俯视图是半径相等的圆，则这个几何体是(C)A．圆柱B．圆锥C．球D．正方体4．(襄阳中考)一个几何体的三视图如图所示，则这个几何体是(C)知识点2由几何体的三视图求其面积或体积5．(临沂中考)如图是一个几何体的三视图(图中尺寸单位：cm)，根据图中所示数据求得这个几何体的侧面积是(C)A．12 cm2B．(12＋π)cm2C．6π cm2D．8π cm26．(通辽中考)如图，一个几何体的主视图和左视图都是边长为6的等边三角形，俯视图是直径为6的圆，则此几何体的全面积是(C)A．18π B．24πC．27π D．42π7．如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是24cm3.8．如图是一个几何体的主视图、左视图和俯视图．(1)写出这个几何体的名称；(2)若已知主视图的高为10 cm，俯视图的三边长都为4 cm，求这个几何体的侧面积．解：(1)三棱柱．(2)这个几何体的侧面积为10×4×3＝120(cm2)．02中档题9．(河北中考)图中三视图对应的几何体是(C)10．(广元中考)如图是由几个相同小正方体组成的立体的俯视图，图上的数字表示该位置上小正方体的个数，这个立体图形的左视图是(B)11．(巴彦淖尔中考)如图是一个几何体的三视图，则这个几何体的表面积是(A)A．60π＋48 B．68π＋48C．48π＋48 D．36π＋4812．如图是某几何体的三视图，根据图中数据，求得该几何体的体积为(B)A．60π B．70π C．90π D．160π13．由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中画出一种该几何体的主视图，且使该主视图是轴对称图形．解：如图所示．(答案不唯一)14．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．解：该几何体的形状是直四棱柱．由三视图知，棱柱底面菱形的对角线长分别为4 cm ，3 cm.∴菱形的边长为（42）2＋（32）2＝52(cm)．∴棱柱的侧面积为52×8×4＝80(cm 2)．由三视图判断小立方体的个数【方法指导】 在三视图中，通过主视图、俯视图可以确定组合图形的列数，通过俯视图、左视图可以确定组合图形的行数，通过主视图、左视图可以确定行与列中的最高层数，从而确定小正方体的个数． 类型1 个数确定1．由一些相同的小立方块搭成的几何体的三视图如图所示，则搭成该几何体的小立方块的个数是(B)A ．7B ．8C ．9D ．102.一个几何体由几个大小相同的小正方体搭成，其左视图和俯视图如图所示，则搭成这个几何体的小正方体的个数是4．类型2 个数不确定3．如图是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，则这个几何体最多由9个小正方体组成，最少由7个小正方体组成．回顾与思考(五)投影与视图01分点突破知识点1中心投影与平行投影1．下列结论正确的有(B)①同一时刻，同一公园内的物体在阳光照射下，影子的方向是相同的；②物体在任何光线照射下影子的方向都是相同的；③物体在路灯照射下，影子的方向与路灯的位置有关；④物体在点光源照射下，影子的长短仅与物体的长短有关．A．1个B．2个C．3个D．4个2．把一个正五棱柱如图摆放，当投射线由正前方射到后方时，它的正投影是(B)3．(贺州中考)小明拿一个等边三角形木框在阳光下玩耍，发现等边三角形木框在地面上形成的投影不可能是(B) 4．如图，两幅图片中竹竿的影子是在太阳光下形成的，还是在灯光下形成的？请你画出两图中小树的影子．解：如图所示．知识点2由几何体判断三视图5．如图，下面的几何体由三个大小相同的小立方块组成，则它的左视图是(C)6．(赤峰中考)如图是一个空心圆柱体，其俯视图是(D)7．(柳州中考)如图，这是一个机械模具，则它的主视图是(C)知识点3由三视图还原几何体8．(贵阳中考)如图是一个几何体的主视图和俯视图，则这个几何体是(A)A．三棱柱B．正方体C．三棱锥D．长方体9．一个长方体的主视图和左视图如图所示(单位：cm)，则其俯视图的面积是6__cm2．02易错题集训10．一元硬币放在太阳光下，它在平整的地面上的投影不可能是(D)A．线段B．圆C．椭圆D．正方形11．如图所示几何体的左视图是(C)03中考题型演练12．(大连中考)一个几何体的三视图如图所示，则这个几何体是(C)A．圆柱B．圆锥C．三棱柱D．长方体13．(娄底中考)如图的几何体中，主视图是中心对称图形的是(C)14．如图，小明同学将一个圆锥和一个三棱柱组成组合图形，观察其三视图，其俯视图是(B)15．下列几何体是由4个相同的小正方体搭成的，其中主视图和左视图相同的是(C)16．图中三视图对应的几何体是(C)17．一个几何体的三视图如图所示，则该几何体的表面积为(D)A．4π B．3πC．2π＋4 D．3π＋48.。

专题29.1 投影与视图（全章复习与巩固）（知识讲解）【知识点一】投影在画视图时，看得见的部分的轮廓线通常画成实线，看不见的部分轮廓线通常画成虚线。

物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是投影。

太阳光线可以看成平行的光线，像这样的光线所形成的投影称为平行投影。

探照灯、手电筒、路灯的光线可以看成是从一点出发的，像这样的光线所形成的投影称为中心投影。

※区分平行投影和中心投影：①观察光源；②观察影子。

眼睛的位置称为视点；由视点发出的线称为视线；眼睛看不到的地方称为盲区。

※从正面、上面、侧面看到的图形就是常见的正投影，是当光线与投影垂直时的投影。

①点在一个平面上的投影仍是一个点；②线段在一个面上的投影可分为三种情况：线段垂直于投影面时，投影为一点；线段平行于投影面时，投影长度等于线段的实际长度；线段倾斜于投影面时，投影长度小于线段的实际长度。

③平面图形在某一平面上的投影可分为三种情况：平面图形和投影面平行的情况下，其投影为实际形状；平面图形和投影面垂直的情况下，其投影为一线段；平面图形和投影面倾斜的情况下，其投影小于实际的形状。

【知识点二】视图三视图包括：主视图、俯视图和左视图。

三视图之间要保持长对正，高平齐，宽相等。

一般地，俯视图要画在主视图的下方，左视图要画在正视图的右边。

主视图：基本可认为从物体正面视得的图象俯视图：基本可认为从物体上面视得的图象左视图：基本可认为从物体左面视得的图象视图中每一个闭合的线框都表示物体上一个表面(平面或曲面)，而相连的两个闭合线框一定不在一个平面上。

在一个外形线框内所包括的各个小线框，一定是平面体（或曲面体）上凸出或凹的各个小的平面体（或曲面体）。

【典型例题】类型一、平行投影1．数学兴趣小组的小颖想测量教学楼前一棵小树的高度，课外活动时她测得一根长为1m的竹竿的影长是0.8m，同一时刻，她发现树的影子不全落在地面上，有一部分影子落在教学楼的墙上，她先测得留在墙壁上的影高为1.3m，又测得地面上的影长为2.4m，请你帮她计算一下树的高度是多少？【答案】4.3m【分析】利用同一时刻不同物体的物高与影长的比相等，求出影长为2.4m的树高，再加上墙上的影高即为所求．解：设影长为2.4m的树高为x m：由题意得：10.8 2.4x=，解得：=3x，∴树高为：3 1.3 4.3+=m．【点拨】本题考查利用物高和影长比求物高．熟练掌握同一时刻，不同物体的物高与影长的比值相等是解题的关键．举一反三：【变式】小明和小华利用阳光下的影子来测量一建筑物顶部旗杆的高．如图所示，在某一时刻，他们在阳光下，分别测得该建筑物OB的影长OC为16米，OA的影长OD为20米，小明的影长FG为2.4米，其中O、C、D、F、G五点在同一直线上，A、B、O三点在同一直线上，且AO∴OD，EF∴FG．已知小明的身高EF为1.8米，求旗杆的高AB．【答案】旗杆的高AB为3米．【分析】证明△AOD ∴△EFG ，利用相似比计算出AO 的长，再证明△BOC ∴△AOD ，然后利用相似比计算OB 的长，进一步计算即可求解．解：∴AD ∴EG ，∴∴ADO =∴EGF ． 又∴∴AOD =∴EFG =90°， ∴△AOD ∴△EFG ． ∴AO ODEF FG=． ∴ 1.820152.4EF OD AO FG ⋅⨯===． 同理，△BOC ∴△AOD ． ∴BO OC AO OD=． ∴15161220AO OC BO OD ⋅⨯===． ∴AB =OA −OB =3（米）． ∴旗杆的高AB 为3米．【点拨】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．平行投影中物体与投影面平行时的投影是全等的．类型二、中心投影2．小明在晚上由路灯A 走向路灯B ，当他走到P 处时，发现身后影子顶部正好触到路灯A 底部，当他向前再步行12m 到达Q 时，发现他的影子的顶点正好接触到路灯B 的底部．已知小明的身高是1.6m ，两个路灯的高度都是9.6m ，且m AP BQ x ==．(1)求：两个路灯之间的距离；(2)小明在两个路灯之间行走时，在两个路灯下的影长之和是否为定值？如果是定值，直接写出此定值，如果不是定值，求说明理由．【答案】(1)两路灯之间的距离为18米(2)两影长之和为定值，定值为3.6米【分析】（1）根据题意结合图形可知，图中AP BQ =，在点Q 处时，DQB △和EAB 相似，然后利用相似三角形对应边成比例列出比例式后即可求解；（2）设两影长之和为y ，利用相似比，可计算出在两个路灯之间行走时影长之和为定值．（1）解：由题意得122AB x =+，∴DQ AE ∥， ∴DQB △∴EAB ，DQ BQEA BA= 则1.69.6122xx=+ 解得：3x =，12212618x +=+=，故两路灯之间的距离为18米；（2）解：两影长之和为定值，定值为3.6米．理由：如图，设PQ PK y +=米．∴AE CP BH ∥∥，∴∴CPK ∴∴EAK ，∴CPQ ∴∴HBQ ， ∴PC PKAE KA=，PC QP BH QB =， 则1.69.6PKAK=，1.69.6QP QB =， ∴ 1.619.66PK QP AK QB === ∴16PK QP AK BQ +=+，1186y y ∴=+， 解得 3.6x =，∴两影长之和为定值，定值为3.6米．【点拨】本题考查了相似三角形的应用及中心投影的知识，解题的关键是正确的根据题意作出图形．举一反三：【变式】如图，在安装路灯AB 的路面CD 比种植树木的地面PQ 高 1.2m CP =，身高1.8m 的红英MN 站在距离C 点15米的路面上．在路灯的照射下，路基CP 留在地面上的影长EP 为0.4米，(1)画出红英MN 在地面的影子NF ；(2)若红英留在路面上的影长NF 为3m ，求路灯AB 的高度． 【答案】(1)见分析(2)9米【分析】（1）根据相似即可画出影子NF ；（2）如图，设AB =x m ，CB =y m ．构建方程组解决问题即可． （1）解：如图所示：（2）解：设AB x =，CB y =∴AB PC BC EP=，AB BFMN NF = ， ∴ 1.20.41.81533x y x y ⎧=⎪⎪⎨⎪=⎪-+⎩∴解得93x y =⎧⎨=⎩，经检验93x y =⎧⎨=⎩是分式方程的解，∴9AB =，答：灯AB 的高度为9米．【点拨】本题考查中心投影，相似三角形的判定和性质等知识，解题的关键是学会利用参数，构建方程组解决问题．类型三、正投影3．把下列物体与它们的投影用线连接起来．【答案】见分析【分析】根据正投影的定义解答即可．解：如图：【点拨】本题主要考查了正投影，理解投影的定义成为解答本题的关键．举一反三：【变式】画出下面物体(正三棱柱)的正投影：(1)投影线由物体前方射到后方；(2)投影线由物体左方射到右方；(3)投影线由物体上方射到下方．【分析】（1）投影线由物体前方射到后方是一个等腰三角形；（2）投影线由物体左方射到右方是一个长方形；（3）投影线由物体上方射到下方是一个中间有一条竖线的长方形.解：类型四、视点、视觉和盲区4．如图，点P的对面是一面东西走向的墙，某人在点P观察一辆自西向东行驶的汽车AB，汽车的长为6米，根据图中标示的数据解决下列问题：(1)画出此人在汽车与墙之间形成的盲区，并求出该盲区的面积；(2)当汽车行驶到CD位置时，盲区的面积是否会发生变化？为什么？【答案】(1)盲区的面积为75 m2；(2)盲区的面积不变．【分析】（1）根据已知画出形成的盲区为梯形AEFB，再利用梯形面积求法得出答案即可；（2）根据∴PCD与△PMN仍然相似，且它们的高不变，所以相似比不变，汽车长度不变，所以MN的长不变，所以梯形CMND的面积不变，即盲区的面积不变．解：(1)形成的盲区为梯形AEFB，∴AB∴EF，∴∴PAB∴∴PEF，∴ABEF＝2030，∴EF＝9，∴盲区的面积为(6＋9)×10÷2＝75 m2；(2)当汽车行驶到CD位置时，盲区的面积不会发生变化，∴∴PCD与△PMN仍然相似，且它们的高不变，所以相似比不变，汽车长度不变．所以MN的长不变，所以梯形CMND的面积不变，即盲区的面积不变．【点拨】此题主要考查了盲区的确定方法以及梯形面积求法，根据已知得出MN的长不变，进而得出梯形CMND的面积不变是解题关键．举一反三：【变式】如图，是一座商厦的俯视图，AB是正面，一位顾客由远及近走近商厦的过程中，他看到的商厦的侧面个数与区域的范围的情况是怎样的？请在图中画图说明．【分析】根据视点，视角和盲区的定义，画出图形可解决．解：由图可知，在1区域时看到3个侧面，在2区域时只能看到一个侧面，因此看到的侧面由三个面到一个面．【点拨】此题主要考查视点，视角和盲区．类型五、三视图的作图5．（1）如图是由10个同样大小且棱长为1的小正方体搭成的简单几何体，请分别画出它的主视图和左视图（请涂上阴影）．（2）如果将（1）中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，则需喷漆部分的面积是．【答案】（1）见分析；（2）30【分析】（1）根据主视图、左视图的定义画出图形即可；（2）数一数有多少个正方形露在外面即可求得面积．解：（1）如图所示：（2）若将图中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，则需要喷6×2+6×2+6=30个小正方形，面积为30，故需喷漆部分的面积为30．故答案为：30．【点拨】本题考查简单组合体的三视图，理解视图的意义是正确解答的前提．举一反三：【变式】如图所示是由若干个相同的小正方体组成的几何体．(1)该几何体由______个小正方体组成；(2)在虚线网格中画出该几何体的三视图．【答案】(1)8(2)见分析【分析】（1）根据几何体的特征判断即可；（2）根据三视图的定义画出图形即可．解：（1）这个几何体有8个小正方形组成．故答案为：8；（2）三视图如图所示．【点拨】本题考查了简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．类型六、与三视图的有关计算6．如图为一几何体从正面和从上面看到的形状图：(1)这个几何体的名称为；(2)画出它的一种表面展开图；(3)若从正面看到的是长为10cm，宽为6cm的长方形；从上面看到的是三条边长度均为6cm的三角形（如图示），求这个几何体的侧面积和所有棱长的和．【答案】(1)三棱柱(2)见分析(3)侧面积为180cm2，棱长之和为66cm【分析】（1）根据主视图和俯视图可得答案；（2）根据题意，画出三棱柱的表面展开图，即可求解；（3）根据主视图和俯视图的尺寸列出算式（6+6+6）×10，再进一步计算即可．（1）解：根据题意得：这个几何体的名称为三棱柱，故答案为：三棱柱；（2）解：如图，（3）解：这个几何体的侧面积为（6+6+6）×10＝180cm2，所有棱长的和为6×3×2+10×3＝66cm．【点拨】本题主要考查由三视图判断几何体，解题的关键是根据主视图和俯视图判断几何体的大概形状及相关棱长的长度．举一反三：【变式】棱长为2厘米的小正方体组成如图所示的几何体，该几何体共由11个小正方体组成．(1)画出该几何体的从三个方向看的形状图．(2)求该几何体的表面积．【答案】(1)见分析(2)该几何体的表面积为160平方厘米【分析】（1）从正面看有4列，每列小正方形数目分别为3，3，1，2；从左面看有2列，每列小正方形数目分别为3，1；从上面看有4列，每列小正方形数目分别为2，2，1，1；（2）前后两面小正方形的个数为：2×（3＋3＋1+2）；上下两面小正方形的个数为：2×（2＋2＋1+1）；左右两面正方形的个数为：2×（3＋1）+2，然后算出表面积即可．（1）解：该几何体的从三个方向看的形状图，如图所示：=（平方厘米），（2）解：棱长为2厘米的小正方体一个面的面积为224该几何体的表面积为：()()()=⨯++++⨯++++⨯++⨯233122*********S⎡⎤⎣⎦()=+++⨯1812824=（平方厘米）160答：该几何体的表面积为160平方厘米．【点拨】本题主要考查了从不同方向看几何体的画法，表面积的计算；注意表面积指组成几何体的外表面积．类型七、三视图中的最值和至少问题7．【问题情境】小圣所在的综合实践小组准备制作一些无盖纸盒收纳班级讲台上的粉笔．【操作探究】(1)图1中的哪些图形经过折叠能围成无盖正方体纸盒？______________（填序号）．(2)小圣所在的综合实践小组把折叠成6个棱长都为2dm的无盖正方体纸盒摆成如图2所示的几何体．∴请计算出这个几何体的体积；∴如果在这个几何体上再添加一些相同的正方体纸盒，并保持从上面看到的形状和从左面看到的形状不变，最多可以再添加_______________个正方体纸盒．48dm；∴3【答案】(1)∴∴∴(2)∴3【分析】（1）根据正方体表面展开图的特征逐项进行判断即可；（2）∴先根据图象得出无盖正方体纸盒的个数，再用一个无盖正方体纸盒的体积乘以个数即可得到答案；∴先得出左视图和俯视图，再根据三视图的性质作答即可．（1）解：无盖正方体形纸盒应该由5个面，但图∴中经折叠后有两个面重复，因此图∴中的图形折叠不能围成无盖正方体形纸盒，图∴∴∴均可以经过折叠能围成无盖正方体形纸盒，故答案为：∴∴∴．（2）∴解：由图象可知共有6个无盖正方体纸盒，由题意得无盖正方体纸盒的棱长都为2dm，故这个几何体的体积为3⨯⨯⨯=；222648dm∴解：由图得左视图和俯视图分别为：故保持从上面看到的形状和从左面看到的形状不变，可放置的正方体纸盒为虚线所示的正方体纸盒：共3个，故答案为：3．【点拨】本题考查了正方体的折叠问题及简单图形的三视图，能够根据图形进行抽象概括是解题的关键．举一反三：【变式】用若干个大小相同的小立方体搭一个几何体，使它的主视图和俯视图如图所示，俯视图中小正方形中字母表示在该位置小立方体的个数，请解答下列问题：(1)a ＝ ，b ＝ ，c ＝ ；(2)这个几何体最少由 个小立方体搭成，最多由 个小立方体搭成．(3)当d ＝2，e ＝1，f ＝2时，画出这个几何体的左视图． 【答案】(1) a =3，1b =，1c = (2) 9，11(3)作图见分析【分析】（1）根据主视图结合俯视图直接解答即可；（2）由主视图得b ，e ，f 中有一个等于2时，小立方体个数最少，当b =e =f =2时，小立方体个数最多；（3）根据三视图的要求画图即可．（1）解：根据主视图可知第三列的高度为3，故a =3，第二列的高度为1，故b =c =1， 故答案为：3，1，1；（2）由主视图得b ，e ，f 中有一个等于2时，小立方体个数最少，最少=1+1+2+1+1+3=9；当b =e =f =2时，小立方体个数最多，最多=2+2+2+1+1+3=11；故答案为：9，11；（3）左视图如图：【点拨】此题考查了小立方体组成的几何图形，掌握由三视图确定小立方体的个数，会画几何图形的三视图，正确掌握由三视图确定几何图形是解题的关键．。

5.1投影同步练习（典型题）第1课时投影的概念与中心投影1.了解投影和中心投影的含义，体会灯光下物体的影子在生活中的应用；（重点）2.通过观察、想象，能根据灯光来辨别物体的影子，初步进行中心投影条件下物体与其投影之间的相互转化.（难点）一、情景导入皮影戏是用兽皮或纸板做成的人物剪影来表演故事的戏曲，表演时，用灯光把剪影照射在银幕上，艺人在幕后一边操纵剪影，一边演唱，并配以音乐.学生在灯光下做不同的手势，观察映射到屏幕上的表象.二、合作探究探究点一：中心投影的概念下列投影中，不属于中心投影的是（）A.晚上路灯下小孩的影子B.汽车灯光照射下行人的影子C.阳光下沙滩上人的影子D.舞台上一束灯光下演员的影子解析：A中晚上路灯的光线是从一个点发出的，故晚上路灯下小孩的影子是中心投影；B中汽车灯的光线也是从一点发出的，故在汽车照射下行人的影子是中心投影；C中阳光的光线是互相平行的，不是从一个点发出的，故不是中心投影；D中舞台上的一束灯光也是从一个点发出的，灯光下演员的影子是中心投影.故选C.方法总结：形成中心投影的光线是从一点发出的，各光线相交于一点（即光源处）.探究点二：中心投影的性质【类型一】中心投影的作图一天晚上，小丽在路灯下玩，如图所示.你能画出小丽在路灯下的影子吗？（用线段表示）解：光是沿直线传播的，以光源S为端点过点C作射线，交地面于点A，则线段AB即可看作是小丽的影子.如图所示.方法总结：作一物体在路灯下的影子时，连接点光源和物体的顶端的点并延长，与地面相交，则与地面的交点和物体的底端之间的线段即为该物体的影子.如图所示，由两根直立的木杆在一路灯下的影子判断路灯灯泡的位置.解：如图所示，两条光线的交点O即为灯泡所在的位置.方法总结：相交光线的交点即为点光源所在的位置.点光源下两个物体的影子可能在同一个方向，也可能不在同一个方向.【类型二】中心投影的变化规律如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A.逐渐变短B.先变短后变长C.先变长后变短D.逐渐变长解析：在路灯下，路灯照人所形成的投影是中心投影.人的影子可以通过路灯和人的头顶作直线，该直线和地面的交点到人的距离即为他的影子的长度.因此人离路灯越远，他的影子就越长.由A到B这一过程中，人在地上的影子先逐渐变短，当他走到路灯正下方时，影子为一点，然后又逐渐变长.故选B.方法总结：在灯光下，垂直于地面的物体离点光源距离近时影子短，离点光源远时影子长.【类型三】中心投影的有关计算如图所示，晚上，小明由路灯AD走向路灯BC，当他行至点P处时，发现他在路灯BC下的影长为2m，且影子的顶端恰好在A点，接着他又走了6.5m至点Q处，此时他在路灯AD下的影子的顶端恰好在B点（已知小明的身高为1.8m，路灯BC的高度为9m）.（1）计算小明站在点Q处时在路灯AD下影子的长度；（2）计算路灯AD的高度.解析：由路灯、小明都垂直于地面，知AD∥PE∥QH∥BC，用相似三角形中的比例线段可求解.解：（1）如图所示，∵EP⊥AB，CB⊥AB，∴EP∥BC，∴∠AEP＝∠ACB，∠APE＝∠ABC，∴△AEP∽△ACB.∴PECB＝APAB，即1.89＝2AB，解得AB＝10（m）.∴QB＝AB－AP－PQ＝10－2－6.5＝1.5（m），即小明站在点Q时在路灯AD下影子的长度为1.5m；（2）同理可证△HQB∽△DAB，∴HQDA＝QBAB，即1.8AD＝1.510，解得AD＝12（m）.即路灯AD的高度为12m.方法总结：解决本题的关键是构造相似三角形，然后利用相似三角形的性质求出对应线段的长度.三、板书设计投影的概念与中心投影⎩⎪⎨⎪⎧投影的概念：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象中心投影⎩⎪⎨⎪⎧概念：点光源的光线形成的投影变化规律影子是生活中常见的现象，在探索物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念.通过在灯光下摆弄小棒、纸片，体会、观察影子大小和形状的变化情况，总结规律，培养学生观察问题、分析问题的能力.第2课时平行投影与正投影1.知道平行投影和正投影的含义，能够确定物体在太阳光下的影子；（重点）2.了解不同时刻物体在太阳光下形成的影子的大小和方向是不同的，理解在同一时刻，物体的影子与它们的高度成比例；（重点）3.会利用平行投影的性质进行相关计算.（难点）一、情景导入太阳光下的影子是我们司空见惯的，物体在太阳光下形成的影子与在灯光下形成的影子有什么不同呢？二、合作探究探究点一：平行投影【类型一】平行投影的认识下列物体的影子中，不正确的是（）解析：太阳光线是平行的，故影长与物体高度成比例，所以A项正确；太阳光线画得不平行，故B项错误；因为物体在光源两侧，故影子方向不同，因而C项正确；因灯光是发散的，故影子与物体高度不成比例且物体在光源同侧，影子方向相同，D项正确.故选B.方法总结：（1）平行投影的光源是太阳，平行投影的光线是平行的；而中心投影的光源是点光源，中心投影的光线是相交的.（2）同一时刻，太阳光下的影子长度都与物体高度成比例；灯光下的影子长度与物体高度不一定成比例.（3）同一时刻，太阳光下影子的方向总是在同一方向，而灯光下的影子可能在同一方向，也可能在不同方向.【类型二】平行投影的作图如图，在某一时刻垂直于地面的物体AB在阳光下的投影是BC，请你画出此时同样垂直于地面的物体DE在阳光下的投影，并指出这一时刻是在上午、中午还是下午？解：如图，连接AC，过点D作DF∥AC，过点E作EF∥BC交DF于点F，则EF就是DE的投影.由BC是北偏西方向，判断这一时刻是上午.方法总结：（1）画物体的平行投影的方法：先根据物体的投影确定光线，然后利用两个物体的顶端和各自影子的末端的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定其影子.（2）物体在阳光下的不同时刻，不仅影子的大小在变，而且影子的方向也在改变，就我们生活的北半球而言，上午的影子的方向是由西向北变化，影子越来越短，下午的影子方向由北向东变化，影子越来越长.【类型三】 平行投影的有关计算如图，小王身高1.7m ，他想测量一栋大楼的高度，他沿着阳光下的楼影BA 由B 向A 走去，当他走到点C 时，他的影子顶端正好与大楼的影子顶端重合，测得AC ＝19.2m ，BC ＝0.8m ，则大楼的高度为 m.解析：设大楼的高为x m ，楼和人均与地面垂直，由平行投影的特点可得到两三角形相似.由相似三角形的性质，得BC BA ＝人高楼高，即0.819.2＋0.8＝1.7x.解得x ＝42.5. 方法总结：本题也可用同一时刻，太阳光下不同物体的高度与影长成正比，即甲物体的高甲物体的影长＝乙物体的高乙物体的影长来解答. 一位同学想利用树影测树高，已知在某一时刻直立于地面的长1.5m 的竹竿的影长为3m ，但当他马上测量树影时，发现树的影子有一部分落在墙上（如图①）.经测量，留在墙上的影高CD ＝1.2m ，地面部分影长BD ＝5.4m ，求树高AB .解：方法一：过点D 作DE ∥AC 交AB 于点E ，如图①.∵四边形AEDC 为平行四边形，∴AE ＝CD ＝1.2m.∵EB BD ＝1.53，∴EB ＝2.7m ， ∴AB ＝AE ＋EB ＝3.9m.方法二：延长AC 交BD 的延长线于点E ，如图②.∵CD ＝1.2m ，CD DE ＝1.53，∴DE ＝2.4m. ∴BE ＝BD ＋DE ＝7.8m.∵AB BE ＝1.53，∴AB ＝3.9m. ∴树高AB 为3.9m.方法总结：解决这类问题较为常见的方法有两种，一是画出树影在墙脚对应的树高；二是透过墙，补全树在平地上的影长.探究点二：正投影观察如图所示的物体，若投影的方向如箭头所示，图中物体的正投影是下列选项中的（ ）解析：我们观察图中的两个立体图形，分别按照所示投影线考虑它的正投影，得到圆柱的正投影是长方形，其中短边等于圆柱底面的直径，长边等于圆柱的高；正方体的正投影是与它一个面全等的正方形.因此本题画出的图形应是它们的组合，且长方形在正方形的左边.故答案为C.方法总结：本题是正投影性质的简单应用，通过观察和画图可以加深对正投影的理解，同时也可以发展我们的空间想象能力.本题还可以用实物进行实验，通过实验验证结果的正确性.三、板书设计平行投影与正投影⎩⎪⎨⎪⎧平行投影⎩⎪⎨⎪⎧概念：平行光线所形成的投影变化规律正投影：平行光线与投影面垂直时形成的投影本节课研究平行投影，让学生体会影子与生活的息息相关，激发学生学习的动机与兴趣，树立正确的数学观.本课时密切联系实际，涉及地理、物理等知识，体现了数学与各学科内容间的联系.让学生积极参加数学活动，认识数学与人类的密切联系及对人类历史发展的作用，激发学生探究与创造，加强学生的合作与交流.。
