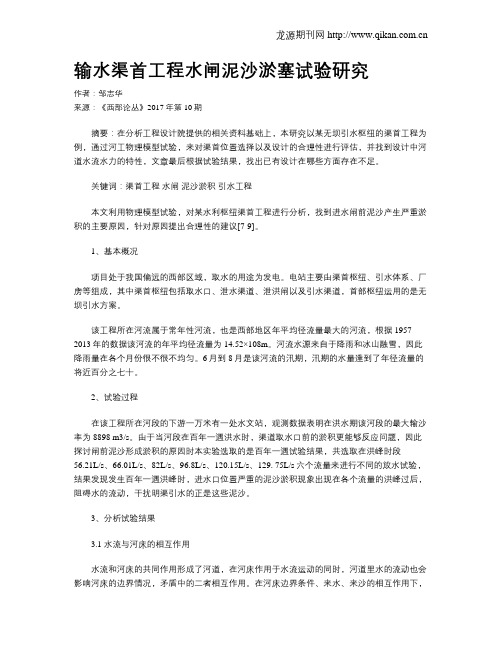

输水渠首工程水闸泥沙淤塞试验研究作者：邹志华来源：《西部论丛》2017年第10期摘要：在分析工程设计院提供的相关资料基础上，本研究以某无坝引水枢纽的渠首工程为例，通过河工物理模型试验，来对渠首位置选择以及设计的合理性进行评估，并找到设计中河道水流水力的特性，文章最后根据试验结果，找出已有设计在哪些方面存在不足。
关键词：渠首工程水闸泥沙淤积引水工程本文利用物理模型试验，对某水利枢纽渠首工程进行分析，找到进水闸前泥沙产生严重淤积的主要原因，针对原因提出合理性的建议[7-9]。
1、基本概况项目处于我国偏远的西部区域，取水的用途为发电。
电站主要由渠首枢纽、引水体系、厂房等组成，其中渠首枢纽包括取水口、泄水渠道、泄洪闸以及引水渠道，首部枢纽运用的是无坝引水方案。
该工程所在河流属于常年性河流，也是西部地区年平均径流量最大的河流，根据1957-2013年的数据该河流的年平均径流量为14.52×108m。
河流水源来自于降雨和冰山融雪，因此降雨量在各个月份很不很不均匀。
6月到8月是该河流的汛期，汛期的水量達到了年径流量的将近百分之七十。
2、试验过程在该工程所在河段的下游一万米有一处水文站，观测数据表明在洪水期该河段的最大输沙率为8898 m3/s。
由于当河段在百年一遇洪水时，渠道取水口前的淤积更能够反应问题，因此探讨闸前泥沙形成淤积的原因时本实验选取的是百年一遇试验结果，共选取在洪峰时段56.21L/s、66.01L/s、82L/s、96.8L/s、120.15L/s、129. 75L/s六个流量来进行不同的放水试验，结果发现发生百年一遇洪峰时，进水口位置严重的泥沙淤积现象出现在各个流量的洪峰过后，阻碍水的流动，干扰明渠引水的正是这些泥沙。
3、分析试验结果3.1 水流与河床的相互作用水流和河床的共同作用形成了河道，在河床作用于水流运动的同时，河道里水的流动也会影响河床的边界情况，矛盾中的二者相互作用。
在河床边界条件、来水、来沙的相互作用下，本文所研究的工程所在河道呈现弯曲形态，主要的作用力来自于水和沙，起最终决定作用的是河床边界条件。

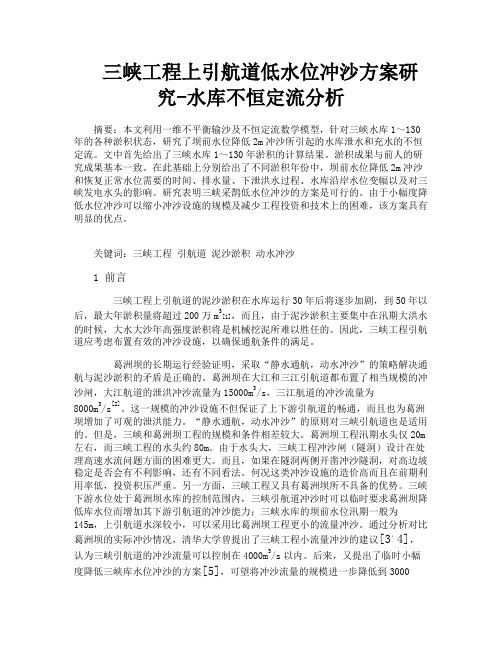

三峡工程上引航道低水位冲沙方案研究-水库不恒定流分析摘要：本文利用一维不平衡输沙及不恒定流数学模型，针对三峡水库1～130年的各种淤积状态，研究了坝前水位降低2m冲沙所引起的水库泄水和充水的不恒定流。
文中首先给出了三峡水库1～130年淤积的计算结果。
淤积成果与前人的研究成果基本一致。
在此基础上分别给出了不同淤积年份中，坝前水位降低2m冲沙和恢复正常水位需要的时间、排水量、下泄洪水过程、水库沿岸水位变幅以及对三峡发电水头的影响。
研究表明三峡采鹊低水位冲沙的方案是可行的。
由于小幅度降低水位冲沙可以缩小冲沙设施的规模及减少工程投资和技术上的困难，该方案具有明显的优点。
关键词：三峡工程引航道泥沙淤积动水冲沙1 前言三峡工程上引航道的泥沙淤积在水库运行30年后将逐步加剧，到50年以后，最大年淤积量将超过200万m3[1]，而且，由于泥沙淤积主要集中在汛期大洪水的时候，大水大沙年高强度淤积将是机械挖泥所难以胜任的。
因此，三峡工程引航道应考虑布置有效的冲沙设施，以确保通航条件的满足。
葛洲坝的长期运行经验证明，采取“静水通航，动水冲沙”的策略解决通航与泥沙淤积的矛盾是正确的。
葛洲坝在大江和三江引航道都布置了相当规模的冲沙闸，大江航道的泄洪冲沙流量为15000m3/s，三江航道的冲沙流量为8000m3/s[2]。
这一规模的冲沙设施不但保证了上下游引航道的畅通，而且也为葛洲坝增加了可观的泄洪能力。
“静水通航，动水冲沙”的原则对三峡引航道也是适用的。
但是，三峡和葛洲坝工程的规模和条件相差较大。
葛洲坝工程汛期水头仅20m 左右，而三峡工程的水头约80m。
由于水头大，三峡工程冲沙闸（隧洞）设计在处理高速水流问题方面的困难更大。
而且，如果在隧洞两侧开凿冲沙隧洞，对高边坡稳定是否会有不利影响，还有不同看法。
何况这类冲沙设施的造价高而且在前期利用率低，投资积压严重。
另一方面，三峡工程又具有葛洲坝所不具备的优势。
三峡下游水位处于葛洲坝水库的控制范围内，三峡引航道冲沙时可以临时要求葛洲坝降低库水位而增加其下游引航道的冲沙能力；三峡水库的坝前水位汛期一般为145m，上引航道水深较小，可以采用比葛洲坝工程更小的流量冲沙。
低水头水利枢纽泄水闸前局部冲刷问题研究的开题报告一、研究背景和意义水利枢纽作为重要的水利设施，其安全运行对保障当地农业生产和城市供水具有重要作用。
然而，随着水利枢纽建设的加快和水利工程的频繁利用，水利枢纽泄水闸前区域的大水流垂直落差加大，水流剧烈，易发生冲刷等问题。
针对此问题，本文将选择湖南省某低水头水利枢纽泄水闸前局部进行研究，探讨该区域冲刷机理及解决方法，为水利枢纽的可持续运行提供理论参考和技术指导。
二、研究目标和内容目标：通过现场勘测和模拟试验，揭示低水头水利枢纽泄水闸前区域冲刷机理，研究该问题的解决方法，提出可行的治理方案。
内容：（1）选定研究区域，调查勘测表层地质条件，包括土层厚度、颗粒组成、含水量、岩性等；（2）建立物理模型，模拟泄水闸前水流流向和冲蚀情况，并对不同的控制方案进行对比；（3）分析水流对土体的冲刷失稳机理和道路建设对地质环境的影响；（4）结合实验数据和数值模拟结果，提出可行的治理方案，为该区域的维护和保护提供科学依据。
三、研究方法和技术路线方法：现场勘测、试验室分析、数值模拟等方法相结合。
技术路线：（1）了解研究区域地质条件，对地下水水质和水位进行监测；（2）在试验室建立物理模型，对泄水闸前区域进行模拟试验，使用水文地质仪器测量水流流速、流量，进行内部冲刷力计算；（3）结合数值模拟计算结果，分析冲刷失稳机理和可能产生的危害；（4）开展数值模拟模型对比，探讨各种治理方案的优缺点，并提出最优方案。
四、研究预期成果（1）揭示低水头水利枢纽泄水闸前局部的冲刷机理；（2）针对该区域的冲刷问题，提出可行的治理方案；（3）为低水头水利枢纽泄水闸前区域的管理和维护提供科学依据。
基于数值模拟的低水头闸坝工程下游冲刷动力研究
薛玉山;郭萍
【期刊名称】《水利科技与经济》
【年(卷),期】2024(30)1
【摘要】针对低水头闸坝工程长期面临下游河床冲刷问题,通过不同工况参数分析,构建闸室断面水工模型。
同时,基于Fluent平台构建数值模型,采用边界设置以及动网格宏函数控制流体突变,从而改进模型。
结果表明,粒径与冲刷流量对冲刷坑深度以及范围有直接影响;对下游冲刷坑流速进行分布数值模拟,二次开发模型能准确反映实际冲刷情况,相对误差0.092%,优于原有模型。
研究成果可为水利工程的建设与维护提供技术参考。
【总页数】6页(P30-35)
【作者】薛玉山;郭萍
【作者单位】安徽省亳州市谯城区水利局
【正文语种】中文
【中图分类】TV641
【相关文献】
1.当卡水电站下游局部冲刷三维数值模拟研究
2.低水头闸坝式枢纽工程泥沙问题研究
3.低水头水利枢纽闸坝下游回流区冲刷问题试验研究
4.基于BP神经网络模拟闸坝下游冲刷坑空间分布
5.后台阶下游床面冲刷过程数值模拟研究
因版权原因，仅展示原文概要，查看原文内容请购买。

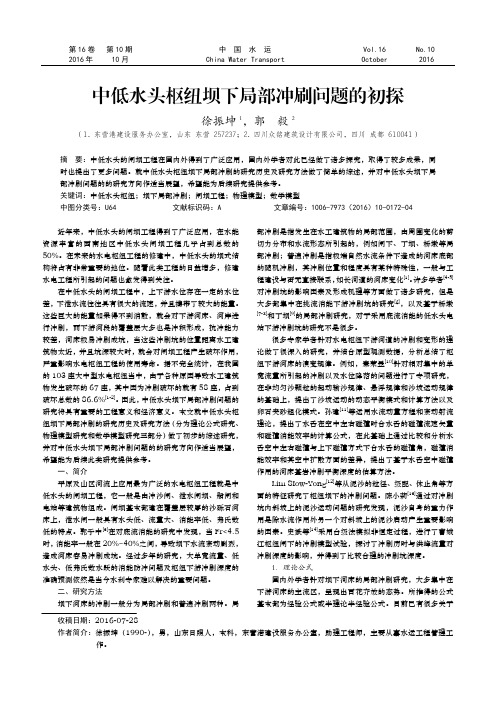

第16卷 第10期 中 国 水 运 Vol.16 No.10 2016年 10月 China Water Transport October 2016收稿日期：2016-07-28作者简介：徐振坤（1990-），男，山东日照人，本科，东营港建设服务办公室，助理工程师，主要从事水运工程管理工作。
