机械材料样卷及答案10级(机械)A (2)

南京工业大学机械设计试题（A）卷（闭）2012--2013 学年第1 学期班级学号姓名1.带传动中的最大应力σmax=σ1+σb1+σc。

其中σ1是应力；σb1是应力；σc是应力。

2．一齿轮传动中，小齿轮选用45号钢调质，大齿轮选用45号钢正火。

两齿轮的齿面接触应力。

(a)相等(b)不等3．计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将当量应力σ，增加到原来拉应力的倍。

（a）1.1 (b) 1.3 (c) 1.5 (d) 0.34．普通平键的工作面是上下平面。

（）5．蜗杆传动效率较低，其功率损耗主要是。

6．在所学的各种螺纹中，主要用于传动；主要用于联接。

（a）三角形螺纹；（b）矩形螺纹；（c）梯形螺纹；（d）锯齿形螺纹。

7．在所学的各种传动中，两平行轴之间的传动可用齿轮传动。

两相交轴之间的传动可用齿轮传动。

两交错轴之间的传动可用齿轮传动。

8．螺纹联接防松装置的结构型式很多。

按防松原理不同可分为（a）利用的防松装置；（b）用的防松装置。

二、简答题（12分）1，什么是齿廓啮合基本定律?(3分)1，不论轮齿齿廓在任何位置接触，过接触点所作齿廓的公法线均通过节点P。

2, 什么是滚动轴承的基本额定寿命(3分)3,机械设计中,选择材料时,主要应满足的要求.(3分)4,如何选择套筒滚子链的链节数和小链轮齿数奇偶性,为什么?(3分)三．如图所示为一轮系机构已知Z1=19，Z2=38，Z3=19，Z4=57，Z，4 =19，Z5=57。

n1=1450r/min。

且知轮5的m =4mm。

(15分)求：1，系统的传动比i15（4分）2，用箭头标出各轮的转向（3分）3，求轮5的线速度（8分）南京工业大学机械设计基础试题答案（A）2009—2010学年第一学期材料学院07级使用一、填空，选择，是非题1，紧边拉，紧边弯曲，离心2，相等3，b4，F5，啮合功率损失6，b、c、d；a7，圆拄；圆锥；蜗杆.8，摩擦；机械。

学校 姓名： 班级 学号：密 封线 内请 勿 答 题三 。

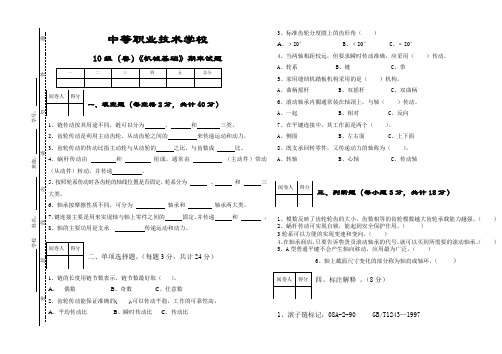

3、标准齿轮分度圆上的齿形角（ ）A 、﹥20°B 、﹤20°C 、﹦20°4、当两轴相距较远，但要求瞬时传动准确，应采用（ ）传动。

A 、轮系 B 、链 C 、带5、家用缝纫机踏板机构采用的是（ ）机构。

A 、曲柄摇杆 B 、双摇杆 C 、双曲柄6、滚动轴承内圈通常装在轴颈上，与轴（ ）传动。

A 、一起 B 、相对 C 、反向7、在平键连接中，其工作面是两个（ ）。

A 、侧面 B 、左右面 C 、上下面8、既支承回转零件，又传递动力的轴称为（ ）。

A 、转轴B 、心轴C 、传动轴三、判断题（每小题3分，共计18分）1、模数反映了齿轮轮齿的大小，齿数相等的齿轮模数越大齿轮承载能力越强。

（ ）2、蜗杆传动可实现自锁，能起到安全保护作用。

（ ） 3轮系可以方便的实现变速和变向。

（ ） 4、在轴承商店，只要告诉售货员滚动轴承的代号，就可以买到所需要的滚动轴承。

（ ） 5、A 型普通平键不会产生轴向移动，应用最为广泛。

（ ）6、轴上截面尺寸变化的部分称为轴肩或轴环。

（ ）四、标注解释 。

（8分）1、滚子链标记：08A-2-90 GB/T1243—19972、滚珠轴承代号：5230862113、普通平键标记：键C20×125 GB/T1096—2003五、计算题。

（机械一、二班）（计10分）1、一标注直齿圆柱齿轮，已知：Z=60 ， h=22.5㎜求：d=？ d a=? D f=?2、已知与齿系啮合的齿轮转速n=100r/min，齿数Z=20，模数m=3mm。

（取π=3.14）求：（1）齿系的移动速度。

（2）当齿轮回转一周时，齿系移动的距离。

六、名词解释。

（石油安检班）（10分）1、齿轮传动2、轴上零件周向固定的同的。

南昌航空大学20××—20××学年第×学期期末考试课程名称：机械设计闭卷A 卷120分钟一、判断题（本大题共分10小题，请在表述正确的小题标号后的横线上画“√”，在表述不正确的小题标号后的横线上画“×"，每小题1分，本大题满分10分）1. 平键是靠键的上下两工作面与键槽间的摩擦力来传递载荷的。

【×】2. 静应力只能由静载荷产生,变应力只能由变载荷产生。

【×】3.零件表面经淬火、渗碳、喷丸、滚子碾压等处理后，其疲劳强度增高.【√】4。

按照承受载荷情况分，自行车前轴属于转动心轴。

【×】5.同步带传动属于摩擦传动. 【×】6。

与合金钢相比,碳素钢对应力集中更为敏感，因此用碳素钢制成的轴的表面粗糙度应控制得更为严格。

【×】7。

减少螺栓刚度和增加被联接件刚度,有利于提高螺栓联接疲劳强度。

【√】8。

由于蜗杆蜗轮传动滑动速度很大,蜗杆常用减摩材料（如铸造青铜）制造。

【×】9。

设计动压向心滑动轴承时，宽径比B d 取得较大，端泄量小，承载能力高,温升高. 【√】10. 链传动的平均传动比1221i d d .【×】二、选择题（本题分15小题，在每个小题后面给出的四个备选项中只有一项是符合题意的,请把所选项的字母统一填在题后列出的各小题编号后的横线上,每小题1分，满分15分，）11. V 带传动工作时，与带轮轮槽接触的是。

【 A 】A 。

带的两侧面B 。

带的顶面C 。

带的底面D 。

带的侧面与底面 12。

链传动与带传动相比,链传动没有弹性滑动和打滑的现象，所以链传动能保持准确的 A 。

瞬时传动比 B. 平均传动比 C. 链速 D 。

从动轮角速度 13。

转轴工作时主要承受。

【 C 】A. 纯扭矩 B 。

纯弯矩 C 。

扭矩和弯矩 D. 摩擦力矩 14. 蜗杆传动的主要失效形式是。

材料科学：机械工程材料考试答案（最新版） 考试时间：120分钟 考试总分：100分遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。

1、判断题 金属或合金中,凡成分相同、结构相同，并与其他部分有界面分开的均匀组成部分称为相。

本题答案： 2、填空题 共析钢淬火形成M+A ’后，在低温、中温、高温回火后的产物分别为（ ）（ ）（ ）。

本题答案： 3、单项选择题 表示晶体中原子排列形式的空间格子叫做（ ）A.晶胞 B.晶格 C.晶粒 D.晶向 本题答案： 4、单项选择题 碳钢的淬火工艺是将其工件加热到一定温度，保温一段时间，然后采用的冷却方式是（ ）。

A ．随炉冷却 B ．在风中冷却 C ．在空气中冷却 D ．在水中冷却 本题答案：姓名：________________ 班级：________________ 学号：________________--------------------密----------------------------------封 ----------------------------------------------线----------------------5、问答题举例说明橡胶在工业产品设计中的应用。

本题答案：6、问答题影响金属结晶过程的主要因素是什么？本题答案：7、判断题10．球墨铸铁是铸铁中力学性能最好的。

本题答案：8、单项选择题在铁碳合金中，共析钢的含碳量为（）。

A．0.67％B．0.77％C．0.8％D．0.87％本题答案：9、填空题合金结构钢与碳素结构钢相比，其突出优点是（），（）。

本题答案：10、填空题合金工具钢是指用于制造各种（）、（）和（）用钢的总合。

本题答案：11、单项选择题要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（）A.45钢经正火处理B.60Si2Mn经淬火和中温回火C.40Cr钢经调处理本题答案：12、问答题常用的力学性能指标强度分为哪几种？本题答案：13、问答题如果其它条件相同，试比较在下列铸造条件下，所得铸件晶粒的大小；⑴金属模浇注与砂模浇注；⑵高温浇注与低温浇注；⑶铸成薄壁件与铸成厚壁件；⑷浇注时采用振动与不采用振动；⑸厚大铸件的表面部分与中心部分。

歙县现代职业学校.2010学年度春季学期10级数控专业机械制图期中考试试卷（本卷试题总分100分，其中卷面分5分，和车工同时考试，考试总时间为120分钟）班姓名学号得分题号一二三四五卷面分总分应得分30 20 7 20 18 5 100实得分一、填空。

（每空1分，共计30分）1．机械制图国家标准对于图纸幅面、标题栏和明细栏的内容、格式及尺寸均有规定。

A3图纸的长边尺寸是，短边尺寸是，标题栏一般应位于图纸的，文字方向为方向。

2．图样中与相应要素的线性尺寸之比，称为比例。

3．图样中书写的汉字应写成，字体的代表字体的号数，要做到字体工整、、、排列整齐。

4．绘制机械图样有9种基本线型。

其中可见轮廓线用绘制，轴线、对称中心线用绘制，细点画线、细实线的宽度为粗实线的。

5．一个标注完整的尺寸由、和三个要素组成。

尺寸界线表示尺寸的范围，用细实线绘制，也可以利用轮廓线、轴线或对称中心线代替，但是尺寸线只能用绘制。

标注尺寸时，应严格执行国家标准，做到、、、。

6．线性尺寸的数字一般应注写在尺寸线的，也允许注写在尺寸线的，标注角度时，角度的数字一律写成方向。

7．圆和大于半圆的圆弧应当标注直径尺寸，并在直径前加符号“”，半圆和小于半圆的圆弧应标注半径尺寸，并在半径前加符号“”。

如果是球面的直径或半径时，应在直径符号或半径符号前加注符号“”，对于铆钉的头部、轴的端部以及手柄的端部等，在不致引起误解的情况下可以省略这个符号。

8．机械制图中，“C2”表示倒角时，其中“C”表示，“ 2”。

相同要素均布者，需标注出均布符号，标注尺寸时，应尽可能使用符号或缩写词代替汉字。

二、校核尺寸注法。

本题左边图中尺寸注法有错误，请你仔细查看，并在右边图中正确地标注尺寸（每处2分，共计20分）三、在画图线接头处的时候，应该注意哪些问题。

在下列题目中填写“应”或“不应”。

（每处1分，共计7分）1．圆心是两点画线的线段交点。

2．虚线与虚线相交处有间隙。

10级材料专业综合实验考核参考题(答案)1、焊条电弧焊的引弧方式有哪几种？各有什么特点、答:划弧法优点:易掌握，不受焊条端部清洁情况的限制。

缺点：操作部熟练时，易污染焊件。

碰击法优点：可用于困难位置，污染工件轻。

缺点：焊条端部情节情况限制，用力过猛，药皮易大块脱落，造成暂时性偏吹，操作不熟时易粘于工件表面。

2、焊条电弧焊的运条中的三个运动是什么、分别由什么控制？答:直线动作焊接速度（每分钟焊接的焊缝长度）横向摆动动作焊缝的宽度焊条送进动作焊条熔化速度3、焊条电弧焊单面双面成形中常使用哪几种打穿方法？各采用在什么情况下？请问:打穿焊法间隙大颏边小时采用半打穿焊法正常坡口时采用更易掌控不打穿焊法间隙很大时采用多点焊法在间隙很大时使用（间隙稍大时可用两点焊法，间隙过大时可用三点焊法）4、焊条电弧焊的规范参数有哪些？请问:焊层类型焊条型号直径极性冲压电流电弧电压冲压速度5、焊条的共同组成存有哪些？各起至什么促进作用？答:焊芯1传导电流维持电弧燃烧2本身熔化，形成焊缝的填充金属药皮机械保护冶金处理工艺性能改善6、碳钢焊条的焊芯牌号就是什么？其特点就是什么？答:h08a。

特点是;硅锰含量都低，主要用于焊接低碳钢和强度级别较低的低合金钢。

7、电焊条的制造方法有哪几种？分别有什么特点？答：油压式：碱性焊条螺旋式：酸性焊条，生产效率高。

8、焊条为什么在使用前进行烘干、碱性焊条一般情况下烘干温度是多少？请问:焊条往往会因吸潮而并使工艺性能转好，导致电弧不稳中求进、溅减小，并难产生气孔、裂纹等瑕疵。

因此，焊条采用前必须严苛研磨。

碱性焊条的研磨温度350--400℃。

酸性焊条研磨温度100―120℃。

9、埋弧焊的特点是什么？请问:优点生产效率高冲压质量不好劳动条件不好节约金属及电能缺点冲压适用于的边线受到限制仅适用于于平焊接。

冲压厚度受到限制。

对焊件坡口加工与加装建议严格控制。

10、实验室的埋弧焊机属于哪一类？其型号是什么？答:焊车式mz-1000-111、掩埋弧焊时，使用4mm直径焊丝的话，规范如何挑？答：采用变速送丝，焊接电流400-1200a，送丝速度50-200cm/min，弧压35v，焊接速度25-117cm/min,采用直流或交流。

南昌航空大学20××—20××学年第×学期期末考试课程名称： 机械设计 闭卷 A 卷 120分钟一、判断题（本大题共分10小题，请在表述正确的小题标号后的横线上画 “√”，在表述不正确的小题标号后的横线上画“×”，每小题1分，本大题满分10分）1. 平键是靠键的上下两工作面与键槽间的摩擦力来传递载荷的。

【×】2. 静应力只能由静载荷产生,变应力只能由变载荷产生。

【×】3. 零件表面经淬火、渗碳、喷丸、滚子碾压等处理后，其疲劳强度增高。

【√】4. 按照承受载荷情况分，自行车前轴属于转动心轴。

【×】5. 同步带传动属于摩擦传动。

【×】6. 与合金钢相比，碳素钢对应力集中更为敏感，因此用碳素钢制成的轴的表面粗糙度应控制得更为严格。

【×】7. 减少螺栓刚度和增加被联接件刚度，有利于提高螺栓联接疲劳强度。

【√】8. 由于蜗杆蜗轮传动滑动速度很大，蜗杆常用减摩材料（如铸造青铜）制造。

【×】9. 设计动压向心滑动轴承时，宽径比B d 取得较大，端泄量小，承载能力高，温升高。

【√】 10.链传动的平均传动比 1221i d d 。

【×】二、选择题（本题分15小题，在每个小题后面给出的四个备选项中只有一项是符合题意的，请把所选项的字母统一填在题后列出的各小题编号后的横线上，每小题1分，满分15分，）11. V 带传动工作时，与带轮轮槽接触的是 。

【 A 】A. 带的两侧面B. 带的顶面C. 带的底面D. 带的侧面与底面 12.链传动与带传动相比，链传动没有弹性滑动和打滑的现象，所以链传动能保持准确的 A. 瞬时传动比 B. 平均传动比 C. 链速 D. 从动轮角速度 13. 转轴工作时主要承受 。

【 C 】A. 纯扭矩B. 纯弯矩C. 扭矩和弯矩D. 摩擦力矩 14. 蜗杆传动的主要失效形式是 。

10级《机械制图》期末试卷(B 卷)班级__________ 姓名__________ 学号___________一、读套筒零件图，填空。

1.套筒左端两条虚线之间的距离为＿＿＿＿＿＿。

2.图中标有①的直径为_________。

3.图中标有②的线框，其定形尺寸为______ _______ ，定位尺寸为_____________。

4.图中标有③的曲线是由___________和___________相交而成的____________。

5.外圆面φ132±0.2最大可加工成__________，最小为__________，公差为__________。

6.说明符号的含义，◎表示________，φ0.04表示_______，A 是_______。

7.局部放大图中 ④所指位置的表面粗糙度为_________。

8.右端的2×φ10孔的定位尺寸___________。

二、读托脚零件图，填空：1、主视图上有两处采用________剖视，上方注有“B ”的图形是__________视图。

2.、孔0.039358H φ+的最大极限尺寸为________，最小极限尺寸为_______ ，H8是_______ 代号， H 是______代号，8是_________代号。

3的含义是：基准要素是___________________，被测要素是________________，公差项目是______________________，公差值为___________。

4、该零件安装底面有两个_______________形的安装螺栓孔，安装底面粗糙度为_____________。

5、B 向图中两螺孔中心距是_________________。

6、主视图中P 面的表面粗糙度为_______________。

三、读台虎钳装配图，回答下列问题：1、本装配体名称是______________，由__________种零件组成，其中标准件有________种。

10级机械常识期末考试题一、填空题（每空1分，共20分）１、按剖切范围分，剖视图可分为、和______三类。

2、．断面图根据配置的位置不同可分为断面图和断面图。

3、对于直齿圆柱齿轮，齿顶圆到分度圆的径向距离称为，齿根圆到分度圆的径向距离称为，这两段距离（相等，不相等）。

4、一张完整的零件图一般包括四个部分_________ ___________ _____________ _______________.5、剖视图表示内外螺纹的连接时，其旋合部分按____________的画法绘制，其余部分按___________的画法绘制。

6、零件图中标注尺寸的形式___________ ___________ _____________。

7、写出形位公差项目的名称：是，是，是。

二、选择题（每小题2分，共20分）1、内螺纹的公称直径指其尺寸。

A、小径B、中径C、大径D、顶径3、齿轮的齿顶圆用绘制。

A、粗实线B、细实线C、虚线D、点划线4、图样中的表面粗糙度单位标注为。

A、μmB、mmC、cmD、不标注5、标注表面粗糙度符号必须从————。

A 、材料外指向表面B、表面指向材料外C、没有具体规定6、下列公差中属于形状公差的是。

A、同轴度B、倾斜度C、圆度D、对称度7、下面四个剖视图，正确的一个是。

A B C D8、下面四组视图，正确的一组是。

9、下面四个断面图中，正确的一个是。

A B C D10、下面四组视图，正确的一组是。

A B C D三、判断题（1*10=10分）（）1、对平面立体一定要标出长、宽、高三个方向的尺寸。

（）2、平面体现积聚性时只能积聚为一条线，不可能积聚为一个点。

（）3、表达一个组合体一定要使用主、左、俯三个基本视图。

（）4、剖视图是用剖切面假想地剖开机件，所以，当机件的一个视图画成剖视图后，其他视图的完整性应不受影响，一般仍按完整视图画出。

（）5、局部视图所在的投影面为基本投影面。

（）6、重合断面图无论对称与否，均需进行标注。

二、选择题（每小题1分，共15分，答案填入表中）1. 材料在外力作用下抵抗永久变形和断裂的能力称为：A.强度B.硬度C.塑性D.韧性2. 淬火态钢件测量硬度时应采用：A. HBSB. HRCC. HRBD. HV3. 奥氏体是碳溶解在（）中所形成的间隙固溶体。

A．α-Fe B．β-Fe C．γ-Fe D．δ-Fe4. 捆扎物品宜选用：A. 低碳钢B. 中碳钢C. 高碳钢D. 都可以5. 下列钢淬透性高低排列顺序正确的是：A. T8＞45＞40Cr＞20B. 40Cr＞20＞45＞T8C. 40Cr＞T8＞45＞20D. 20＞45＞T8＞40Cr6. 钢在淬火后获得的马氏体组织的粗细主要取决于：A. A的本质晶粒度B. A的实际晶粒度C. A的起始晶粒度D. A的含碳量7．金属铸造时，为细化晶粒，可采用：A. 快速浇注B. 向液体金属中加入变质剂C. 增压浇注D. 以砂型代替金属型8．使金属强度和韧性同时提高的强化方法是：A.固溶强化B.细晶强化C.弥散强化D.冷变形强化9．相同含碳量的回火索氏体与索氏体相比：A.塑性韧性好B.强度硬度高C.塑性韧性差D.强度硬度低三、判断题（对画“√”错画“ ”，每小题1分，共10分）1．金属材料的弹性越好，其塑性也越好。

2．表面淬火和化学热处理一样，既能改变钢表面的化学成分、组织，也能改善钢心部的组织、性能。

3．高速钢淬火加热温度高是为了使合金元素充分溶解到奥氏体中。

4．由于钢回火时的加热温度在A1以下，所以淬火钢回火时没有组织转变。

5．淬火临界冷却速度是钢获得马氏体的最小冷却速度。

6．珠光体、索氏体、屈氏体都是铁素体和渗碳体组成的机械混合物。

7．普通钢和优质钢是按钢的强度等级来区分的。

8．正火的冷却速度比退火快，故正火钢的组织较细，其强度、硬度比退火高。

9．为强化表面，渗碳件应选低碳钢，而表面淬火件应选中碳钢。

10.渗碳体是钢中强化相，所以钢的组织中渗碳体量越多，强度也越高4.（6分）共析钢的过冷奥氏体等温转变曲线如图所示，请指出图中各点处的组织，并说明各冷却曲线所代表的热处理工艺名称。
