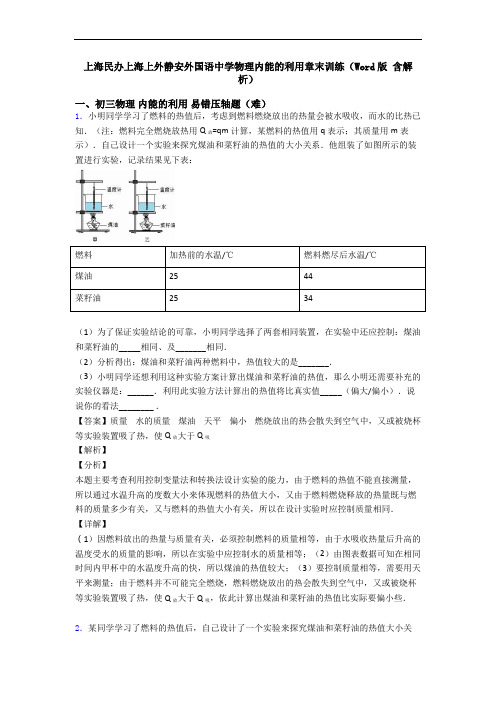

上海民办上海上外静安外国语中学物理内能的利用章末训练（Word版含解析）一、初三物理内能的利用易错压轴题（难）1．小明同学学习了燃料的热值后，考虑到燃料燃烧放出的热量会被水吸收，而水的比热已知．（注：燃料完全燃烧放热用Q放=qm计算，某燃料的热值用q表示；其质量用m表示）．自己设计一个实验来探究煤油和菜籽油的热值的大小关系．他组装了如图所示的装置进行实验，记录结果见下表：燃料加热前的水温/℃燃料燃尽后水温/℃煤油2544菜籽油2534（1）为了保证实验结论的可靠，小明同学选择了两套相同装置，在实验中还应控制：煤油和菜籽油的_____相同、及_______相同．（2）分析得出：煤油和菜籽油两种燃料中，热值较大的是_______．（3）小明同学还想利用这种实验方案计算出煤油和菜籽油的热值，那么小明还需要补充的实验仪器是：______．利用此实验方法计算出的热值将比真实值_____（偏大/偏小）．说说你的看法________ ．【答案】质量水的质量煤油天平偏小燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸【解析】【分析】本题主要考查利用控制变量法和转换法设计实验的能力，由于燃料的热值不能直接测量，所以通过水温升高的度数大小来体现燃料的热值大小，又由于燃料燃烧释放的热量既与燃料的质量多少有关，又与燃料的热值大小有关，所以在设计实验时应控制质量相同．【详解】（1）因燃料放出的热量与质量有关，必须控制燃料的质量相等，由于水吸收热量后升高的温度受水的质量的影响，所以在实验中应控制水的质量相等；（2）由图表数据可知在相同时间内甲杯中的水温度升高的快，所以煤油的热值较大；（3）要控制质量相等，需要用天平来测量；由于燃料并不可能完全燃烧，燃料燃烧放出的热会散失到空气中，又或被烧杯等实验装置吸了热，使Q放大于Q吸，依此计算出煤油和菜籽油的热值比实际要偏小些．2．某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。

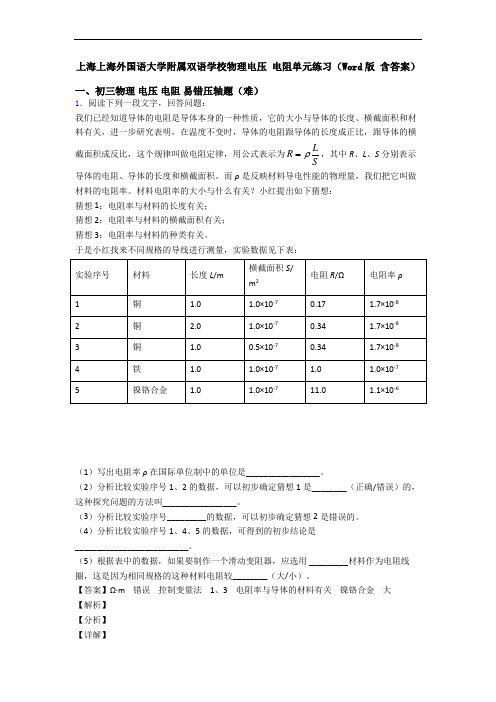

上海上海外国语大学附属双语学校物理电压电阻单元练习（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。

而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。

材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。

于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。

（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。

（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。

（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。

（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。

【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。

根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。

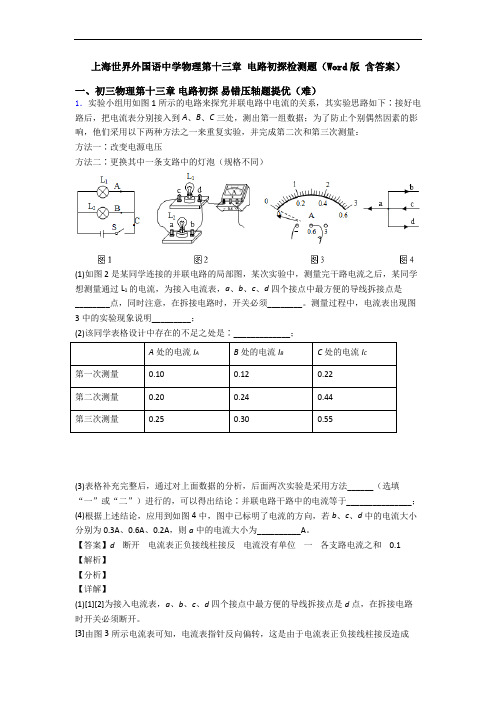

上海世界外国语中学物理第十三章电路初探检测题（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。

[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。

(2)[4]由表格可知，存在的不足之处是电流没有单位。

(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。

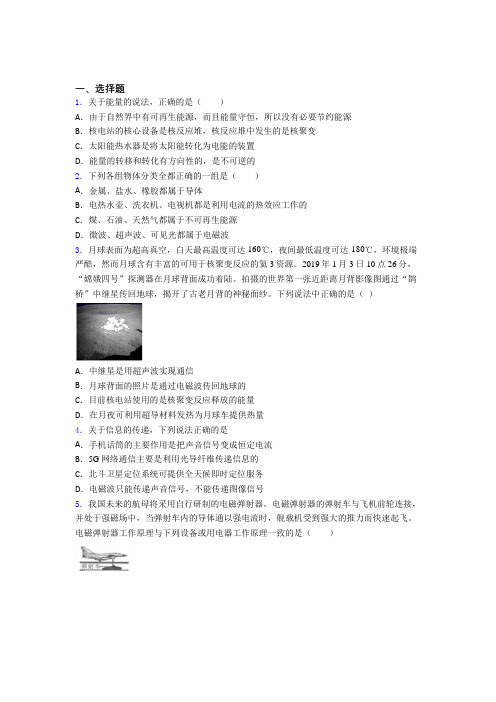

一、选择题1．关于能量的说法，正确的是（）A．由于自然界中有可再生能源，而且能量守恒，所以没有必要节约能源B．核电站的核心设备是核反应堆，核反应堆中发生的是核聚变C．太阳能热水器是将太阳能转化为电能的装置D．能量的转移和转化有方向性的，是不可逆的2．下列各组物体分类全都正确的一组是（）A．金属、盐水、橡胶都属于导体B．电热水壶、洗衣机、电视机都是利用电流的热效应工作的C．煤、石油、天然气都属于不可再生能源D．微波、超声波、可见光都属于电磁波3．月球表面为超高真空，白天最高温度可达160℃，夜间最低温度可达-180℃，环境极端严酷，然而月球含有丰富的可用于核聚变反应的氦3资源。

2019年1月3日10点26分，“嫦娥四号”探测器在月球背面成功着陆。

拍摄的世界第一张近距离月背影像图通过“鹊桥”中继星传回地球，揭开了古老月背的神秘面纱。

下列说法中正确的是（）A．中继星是用超声波实现通信B．月球背面的照片是通过电磁波传回地球的C．目前核电站使用的是核聚变反应释放的能量D．在月夜可利用超导材料发热为月球车提供热量4．关于信息的传递，下列说法正确的是A．手机话筒的主要作用是把声音信号变成恒定电流B．5G网络通信主要是利用光导纤维传递信息的C．北斗卫星定位系统可提供全天候即时定位服务D．电磁波只能传递声音信号，不能传递图像信号5．我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。

电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A ．电风扇B ．手摇发电机C ．电热水壶D ．电磁起重机6．如图所示，在通电螺线管周围 a 、b 、c 、d 四个位置画出的小磁针指向正确的是（ ）A ．a 、bB ．b 、cC ．c 、dD ．a 、d7．下列日常生活现象符合安全用电原则的是（ ）A ．在手机充电过程中接打电话B ．不能在高压线附近操控放飞的无人机C ．家庭空气开关跳闸后立即手动复位D ．在未断开电源的情况下更换灯泡8．下列关于家庭电路的说法，正确的是（ ）A ．220V 的家庭电路电压对人体是安全的B ．家庭电路中控制电灯的开关应与零线相连C ．家庭电路中各用电器之间是串联的D ．家庭电路的火线和零线可以用测电笔来辨别9．创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压保持6V 不变，温度表由量程为0~3V 的电压表改装而成，定值电阻40ΩR ，热敏电阻0R 的阻值随温度t 变化的关系图像如图乙所示。

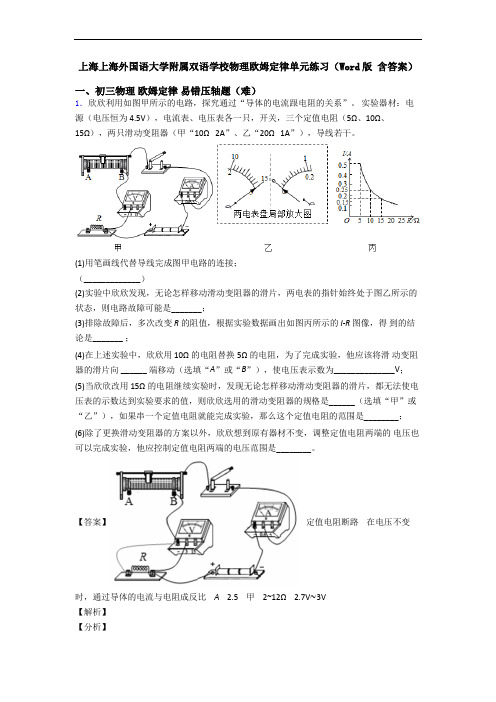

上海上海外国语大学附属双语学校物理欧姆定律单元练习（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。

实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。

(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。

【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。

(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。

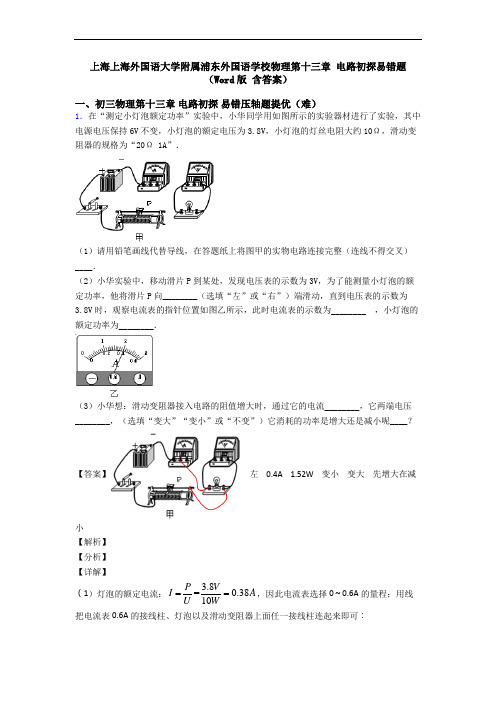

上海上海外国语大学附属浦东外国语学校物理第十三章 电路初探易错题（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。

上海民办上海上外静安外国语中学物理电功率章末训练（Word版含解析）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

故选A。

小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。

(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。

(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。

老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。

当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。

改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。

综合分析数据可得：电压一定时，______。

(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。

请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。

②保持滑片的位置不动，______，读出电压表示数为U。

③小灯泡的额定功率表达式P额＝______。

（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。

上海上海外国语大学附属大境初级中学物理电流和电路章末训练（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．小明利用如图所示的电路“探究串、并联电路中电流的关系“．（1）探究串联电路中电流的关系．①用笔画线代替导线将开关S3连入电路中________．（要求：只闭合开关S3后，R1、R2以及电流表串联；导线不许交叉）②小明将S3闭合后，发现电流表均无示数．于是他用一只电压表对电路故障（电路中只有一处故障）进行了检测，将电压表接在R1两端时，电压表与电流表均无示数；接在R2两端时，电压表有示数，电流表无示数．电路中的故障是________．小明排除故障后继续实验，读出了电路中各电流表的示数，得到了串联电路中电流的关系是：串联电路中各处电流相等．（2）完成上述实验后，小明继续探究并联电路中电流的关系．①各开关的连接情况是________（填写各开关断开或闭合）．②分析实验中各电流表的读数（如图所示），可知并联电路中电流的关系是________：．③电阻R1：R2=________．（3）为了验证结论的普遍性，你可以采用的方法是：________．（拓展）在电源电压不变的情况下，小明两次实验中电路消耗的最大功率与最小功率之比P最大：P最小=________．【答案】R2断路闭合S1、S2断开S3并联电路干路电流等于各支路电流的和1:2改变电源电压9:2【解析】【分析】（1）按从电源正极依次连接，一条路径将所有用电器连接起来；（2）闭合开关后，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连；（3）通过开关的断开与闭合判断出并联电路；（4）根据实验数据得到并联电路电流的规律；（5）多次测量找普遍规律，可以改变电源电压；（6）根据电功率的公式算出两次电功率的比值。

上海民办上海上外静安外国语中学物理电压电阻章末训练（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

上海民办东光明中学物理第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB 、BC 、AC 之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。
