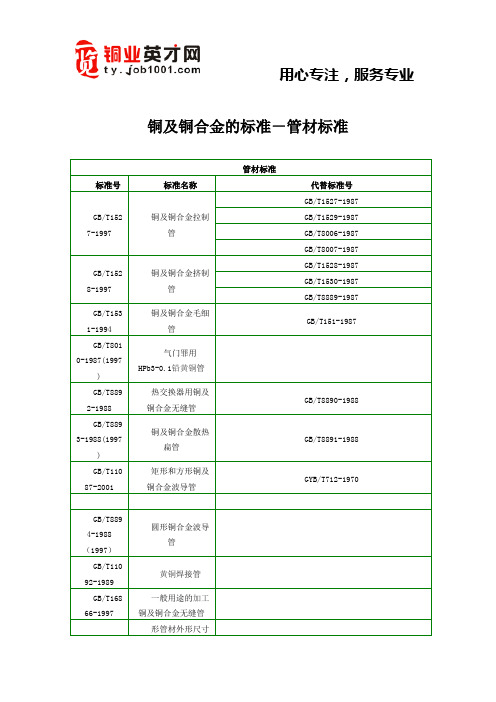

铜及铜合金的标准－管材标准管材标准标准号标准名称代替标准号GB/T152 7-1997铜及铜合金拉制管GB/T1527-1987GB/T1529-1987GB/T8006-1987GB/T8007-1987GB/T152 8-1997铜及铜合金挤制管GB/T1528-1987GB/T1530-1987GB/T8889-1987GB/T153 1-1994铜及铜合金毛细管GB/T151-1987GB/T8010-1987(1997)气门罪用HPb3-0.1铅黄铜管GB/T889 2-1988热交换器用铜及铜合金无缝管GB/T8890-1988GB/T8893-1988(1997)铜及铜合金散热扁管GB/T8891-1988GB/T110 87-2001矩形和方形铜及铜合金波导管GYB/T712-1970GB/T8894-1988（1997）圆形铜合金波导管GB/T11092-1989黄铜焊接管GB/T168 66-1997一般用途的加工铜及铜合金无缝管形管材外形尺寸及允许偏差GB/T177 91-1999空调与制冷用无缝管GB/T180 33-2000无缝拥水管和铜气管GB/T889 1-2000铜及铜合金散热扁管GB/T451-2002塑覆铜管YS/T440-2001内螺纹管YS/T450 -2002冰箱用高清洁度铜管YS/T462 -2003铜及铜合金管棒型线材产品缺陷YS/T463 -2003铜及铜合金带箔材产品缺陷。
铜及铜合金—用于卫生和供热装置的无缝圆形铜水管和铜气管BSEN1057:19962005-7-13BSEN1057:1996引言由该标准生产的铜管材应符合该标准所涉及到的检测要求，并应接受供方质量体系所引用的标准ENISO9001、ENISO9002或ENISO9003的监督。
外径不大于108mm的管材能适合于毛细管焊接、铜焊或进行机械加工成套管装配。
对于外径大于108mm的管材能很好地适合于焊接或铜焊操作。
对于其它领域所应用的管子可参照该标准执行，在这种情况下，其特殊要求（如规格、技术要求或交货条件等）应由供需双方协商。
1.范围该标准规定了铜管材的要求、试样、试验方法和交货条件。
该标准适用于外径从6mm—267mm的无缝圆形铜管。
——热水和冷水的供水系统——热水的热装置系统，包括地下热装置系统——民用天然气和煤气供应系统——废水下水道设备2.标准的参照文献现行EN 723铜及铜合金—铜管或管装置内表面碳的燃烧测定方法现行EN1971铜及铜合金—管材涡流探伤方法EN 10002—1金属材料—拉伸试验—第1部分：试验方法（室温）EN 10232金属材料—管材—弯曲试验方法（全截面）EN 10234金属材料—管材—扩口试验方法EN 10235 金属材料—管材—卷边试验方法ISO6507—1金属材料—硬度试验—维氏硬度第1部分HV5—HV1003.定义该标准采用如下定义。
3.1无缝圆形铜管用铜制成的半成品，具有圆的横截面、均匀的各义壁厚、连续的圆柱表面，并以直条或盘卷的形式供应。
3.2钎焊和铜焊用熔点低于被连部件和原金属的填充料，使其在液态下发生微作用而进行金属间的非直接连接。
3.2.1钎焊、软钎焊使用熔点低于450°C的填充料的微作用进行的一种连接方式。
3.2.2铜焊、硬钎焊使用熔点高于450C的填充料的微作用而进行的一种连接方式。
3.3焊接通过热或压力或两个部件之间的化合作用进行的两个或更多部件之间的连接，使其形成一个整体。
表1铜及铜合金
表1铜及铜合金（续）
表2铝及铝合金
表2铝及铝合金（续）
表2（续）铝及铝合金新旧状态对照表
状态名称旧状态符号新状态符号
退火状态M O
硬状态Y HX8
软硬状态Y1 HX6
半硬状态Y2 HX4
1/4硬状态Y4 HX2
软状态R F、H112
CZ T3 T4 自然时效状态
MCZ T42
CS T6 人工时效状态
MCS T62
注：原以R状态交货的，提供CZ、CS试样性能的产品，其状态可分别对应新代号：T42、T62
表3 铸造及压铸铝合金
表4 铜合金、镁合金和锌合金
表5 黑色金属材料
表5黑色金属材料（续）
表5黑色金属材料（续）
表5黑色金属材料（续）
表5黑色金属材料（续）
表6 非金属材料(光学玻璃)
表6非金属材料(光学玻璃)（续）
表6非金属材料(光学玻璃)（续）。
有色金属行业标准《铜及铜合金挤制管》（送审稿）编制说明一、工作简况及编制原则现行的GB/T 1528－1997《铜及铜合金挤制管》国家标准，在2004年国家标准清理评价时被降为有色金属行业标准，并列入2006～2007年有色金属行业标准修订计划中。
该标准自1997年12月1日开始实施以来，历经九多年的运行，随着市场需求和企业生产能力的变化，所涵盖的产品牌号、规格及其技术要求均发生了变化，该标准已不能满足各方面的使用需求。
与之相配套的尺寸偏差国家标准也已修订完毕，因此，本次修订很有必要。
本标准标准由中铝洛阳铜业有限公司负责起草。
标准修订计划任务正式下达后，中铝洛铜随即成立了标准起草小组，进行了任务落实，拟定该标准修订的工作计划、进度和要求。
铜及铜合金挤制管作为一种常规产品，国内外均有订货。
据分析，该类管材可能由于常常是作为再加工的坯料，属于较低端产品；据查，国外也只有德国制定有铜及铜合金挤制管尺寸国家标准，无性能标准规定（欧共体标准中的制造状态M产品，大概即相当于挤制管材，也没有性能规定）。
而铜及铜合金挤制管材的尺寸允许偏差另外制定有标准，不属于本标准的重点，因此，本标准制定时无国外标准可参照。
经过标准编制组及有关人员的共同努力，在原国家标准GB/T 1528－1997《铜及铜合金挤制管》的基础上，结合近几年的实际生产情况，主要增加一些常用产品的牌号、规格，并完善了相应的力学性能。
二、新旧标准对比及其修改依据本标准是在GB/T 1528-1997《铜及铜合金挤制管》国家标准的基础上进行的修改制定。
GB/T 1528－1997《铜及铜合金挤制管》在2004年国家标准清理评价时被降为有色金属行业标准。
本标准与GB/T 1528-1997相比，主要变化如下：1、增加了TP1、H80、H65、H68、HSn62-1、HSi80-3、HMn58-2、HMn57-3-1、QSi3.5-3-1.5、QCr0.5、BFe10-1-1和BFe30-1-1十个牌号的可供规格及力学性能等；2、调整了部分产品的规格范围：纯铜管材的壁厚上限由“30mm”修改为“65mm”；黄铜管材的外径范围由“21～280mm”调整为“20～300mm”；3、增加了管材长度的规定；4、力学性能由拉伸试验、布氏硬度同时提供改为有要求时提供；5、国际上，金属材料做拉伸试验基本上均采用短试样，在国家标准GB/T228－2002《金属材料室温拉伸试验方法》中也推荐采用短试样，并且经过多年的试验验证，已经证明了拉伸试验短试样的试验结果同长试样的试验结果一样稳定。
国家标准《铜及铜合金拉制管》（送审稿）编制说明一、工作简况现行标准主要参照前苏联国标进行的修订，随着中国加入世贸组织，为适应国际市场的竞争需要，提高产品的竞争能力，使产品不断地打入国际市场，必须与国际惯例接轨，以国外先进标准为目标进行标准修订。
根据洛阳铜加工集团有限责任公司的立项申请、国家标准化管理委员会批准，中国有色金属协会以中色协产字（2003）065号文件的形式下达了标准修订任务，其中附件1《2003年有色金属国家标准制（修）订计划项目表》中序号第56项（项目编号20031756－T－610）《铜及铜合金拉制管》国家标准的修订由洛阳铜加工集团有限责任公司、浙江海亮铜业集团有限公司负责起草修订。
标准修订计划任务正式下达后，洛铜集团、海亮集团公司分别成立了标准起草小组，并进行了任务落实，拟定该标准修订的工作计划、进度和要求。
经过标准编制组及有关人员的共同努力，通过对国内外现状及发展趋势的分析，并结合国内的实际情况，参照国外先进的标准，在国家标准GB/T1527—1997《铜及铜合金拉制管》和GB/T8010－1987《气门嘴用HPb63-0.1铅黄铜管》的基础上，根据市场需求和客户的特殊要求对一些指标作了适当调整后，编制了本标准送审稿及其编制说明。
二、编制原则作为大众化的、一般用途的铜及铜合金拉制管，修订标准时应按照国家质量监督检验检疫总局发布的《采用国际标准管理办法》的规定，尽量采用国际标准或国外先进标准。
在标准正式立项前，我们就注意收集了国内外有关铜管方面的信息。
经查阅国内外有关标准后得知，国际标准化组织（ISO）、美国材料与试验学会（ASTM）、日本（JIS）、俄罗斯（ΓOCT）和欧盟（EN）等国家和组织均制订有一般用途的铜及铜合金拉制管（力学性能）标准，如ISO 1635：1974《加工铜及铜合金一般用途的圆管：力学性能》、ASTM B75:1999《无缝铜管》、ASTM B135:2000《无缝黄铜管》、JIS H3300：1997《铜及铜合金无缝管》、ΓOCT617：1990《铜管技术条件》、EN12449：1999《铜及铜合金——一般用途的无缝圆形管》。
管理及其他M anagement and otherGB21350—2023《铜及铜合金加工材单位产品能源消耗限额》之铜及铜合金管材部分解析魏连运摘要：强制性国家标准GB 21350—2023《铜及铜合金加工材单位产品能源消耗限额》已发布，于2024年6月1日实施。
该标准于2020年度启动整合修订，包括铜及铜合金板、带、箔材、管材、棒材、线材、电工用铜线坯铜加工材产品的能耗限额，其中铜及铜合金管材部分牵头修订起草单位为浙江海亮股份有限公司。
本文介绍了GB 21350—2023《铜及铜合金加工材单位产品能源消耗限额》中铜及铜合金管材部分修订背景，并对核心内容进行了解析。
关键词：铜及铜合金管材；能源消耗限额；标准；技术要求1 前言2017年1月14日，国务院标准化协调推进部际联席会办公厅印发了关于强制性标准整合精简的通知（国标委综合函[2017]4号），其中要求将现行的《铜及铜合金板、带、箔材单位产品能源消耗限额》（GB 29442—2012），与《铜及铜合金管材单位产品能源消耗限额》（GB 21350—2013）、《铜及铜合金棒材单位产品能源消耗限额》（GB 29443—2012）、《铜及铜合金线材单位产品能源消耗限额》（GB 29137—2012）、《电工用铜线坯》（GB 32046—2015）等5项标准精简整合修订为1项强制性国家标准《铜及铜合金加工材单位产品单位产品能源消耗限额》。
上述5项强制性国家标准共同构成了铜及铜合金加工材单位产品能源消耗限额标准体系，对铜加工企业能耗限额进行规定。
该系列标准2012年-2015年发布实施，实施年限平均已8年以上。
为使工厂向绿色、低碳发展，控制产品能源消耗势在必行，应及时修订现行国家标准。
随着科技的发展，有色金属加工业快速发展，铜及铜合金加工技术有了较大的发展，同时为统一铜及铜合金加工材能耗的计算原则、计算方法和统计范围等，对该系列标准进行整合修订。
接下来，文章针对GB 21350—2023《铜及铜合金加工材单位产品能源消耗限额》中的铜及铜合金管材部分（简称管材部分）的修订内容及背景进行解读。
国家标准《热管用铜及铜合金无缝管》（讨论稿）编制说明一、项目来源现行的GB/T 26302-2010《热管用无缝铜及铜合金管》国家标准，2011年实施，距今已经7年多。
本标准修改采用BS EN12449:1999《铜及铜合金一般用途的无缝圆形管》进行修订，适用于集热、传热、热交换的低中温热管元器件中管壳用铜及铜合金无缝管。
随着电子产品向“短、小、薄”的趋势发展，电子器件的集成化程度越来越高，由此导致的高热流密度问题逐渐成为制约电子工业发展的瓶颈。
依靠相变传热的微热管作为一种高效的传热元件，已从化工、冶金等的传统领域，扩大到常见台式电脑和笔记本电脑散热、航天热控制等新的应用领域。
目前应用于电子元件散热的微热管主要有烧结式、丝网式、沟槽式等。
热管用铜及铜合金管材近年来用量逐渐增加，很多无缝铜管生产厂家都加入进来，有必要对产品质量水平进行规范管理。
原先GB/T 26032-2010《热管用无缝铜及铜合金管》国家标准自从颁布以来，在实际生产制造过程中，并未得到管材制造厂家以及客户的广泛应用，主要原因是随着市场需求和企业生产能力的变化，所涵盖的产品牌号、规格及其技术要求均发生了变化，该标准已不能满足各方面的使用需求。
修订本标准的目的是为了给热管用铜及铜合金管材厂家的生产和制造提供规范合理、实用性更强的指导性文件，对于规范目前热管用铜及铜合金管材制造及消费市场、提高我国热管产品的质量水平，满足先进装备要求，扩大应用消费市场，促进行业技术进步，推动有色金属产品结构调整，提高附价值，提升中国有色金属制造业的水平有着重要的意义。
根据国标委综合[2017]128号《国家标准委关于下达2017年第四批国家标准制修订计划的通知》和有色标委[2018]2号《关于转发2018年第一批有色金属国家标准制（修）订项目计划的通知》，其中序号87（项目编号“20173787-T-610”）《热管用铜及铜合金无缝管》国家标准由浙江耐乐铜业有限公司、佛山市华鸿铜管有限公司、浙江海亮股份有限公司、金龙精密铜管集团股份有限公司、江西耐乐铜业有限公司、江西理工大学等机构负责起草，完成年限为2019年12月。
铜及铜合金国家标准铜及铜合金是一类重要的金属材料，广泛应用于工业生产和日常生活中。
为了规范铜及铜合金的生产、加工和应用，我国制定了一系列的国家标准，以确保其质量和安全性。
本文将对铜及铜合金国家标准进行介绍和解读，以便相关行业和个人了解和遵守相关标准。
首先，铜及铜合金国家标准主要包括了材料的分类和命名、化学成分、机械性能、技术要求、检验方法、标志、包装、运输和贮存等内容。
其中，化学成分和机械性能是评定铜及铜合金质量的重要指标，也是生产和加工过程中需要严格控制的关键点。
通过国家标准规定的检验方法，可以有效地对铜及铜合金的质量进行检测和评定，确保其符合相关标准要求。
其次，铜及铜合金国家标准的制定是基于国家和行业的实际需求和技术水平，经过了广泛的调研和讨论，充分考虑了材料的特性和应用环境的要求。
因此，这些标准具有权威性和可操作性，是行业内生产、加工和质量管理的重要依据。
遵守国家标准不仅有助于提高产品质量，还能够提升企业的竞争力，保障消费者的权益，促进行业的健康发展。
另外，铜及铜合金国家标准的执行需要相关企业和个人的共同努力。
企业应加强对国家标准的宣传和培训，建立健全的质量管理体系，严格执行标准要求，确保产品质量和安全性。
同时，个人在购买和使用铜及铜合金制品时，也应选择符合国家标准的产品，增强自我保护意识，避免购买和使用不合格产品，造成损失和安全隐患。
总之，铜及铜合金国家标准的制定和执行对于保障产品质量和安全，促进行业发展，维护消费者权益具有重要意义。
各方应共同遵守和执行相关标准，推动铜及铜合金行业朝着规范化、专业化和可持续发展的方向前进。
只有在严格遵守国家标准的基础上，铜及铜合金制品才能更好地满足社会和市场的需求，为经济社会发展做出更大的贡献。
国家标准《铜及铜合金毛细管》
编制说明
一、项目来源
根据国标委《国家标委会关于下达2017年第四批国家标准修订计划的通知》（国标委综合〔2017〕128号）精神，制（修）订2018年第一批有色金属国家标准计划，其中计划号20173797-T-610《铜及铜合金毛细管》国家标准由金龙铜管集团无锡金龙川村精管有限公司、苏州富瑞铜合金科技有限公司、浙江耐乐铜业有限公司、山东亨圆铜业有限公司、山东中佳新材料有限公司负责起草，完成年限为2019年12月。
现行的GB/T 1531－2009《铜及铜合金毛细管》国家标准，2009年4月15日发布，2010年2月1日实施，距今已经8年多。
本标准修改结合ASTM B360-2009《限流用拉制硬态铜毛细管》和EN12450-2012《铜及铜合金无缝圆形毛细管》进行修订。
随着铜及铜合金毛细管生产技术和制冷技术的发展，有色金属加工业快速发展，对铜及铜合
金毛细管提出了更高、更新的发展，为适应国际和国内市场的竞争需要，持续提高产
品的竞争能力，对现行国家标准进行修订。
二、工作概况和编制依据
标准制订计划任务正式下达后，立即成立了标准编制组，并落实起草任务，确定标准的主要起草人，拟定该标准的工作计划。
具体分工为：金龙铜管集团无锡金龙川村精管有限公司总负责、市场和同行业信息收集、资料汇总及执笔；苏州富瑞铜合金科技有限公司、浙江耐乐铜业有限公司、山东亨圆铜业有限公司、山东中佳新材料有限公司负责补充市场信息和标准数据的验证。
各企业分工明确，紧密合作，将共同完成标准的修订工作。
我国现用铜及铜合金毛细管GB/T1531-2009《铜及铜合金毛细管》，为适用于家用空调、冰箱(冰柜)、中小型中央空调及制冷设备用无缝铜管的产品标准。
标准编制组确定后，收集了国内外有关铜及铜合金毛细管方面的信息。
经查阅国内外有关标准，美国材料与试验学会（ASTM）和欧盟（EN）等国家和组织制订铜及铜合金毛细管的标准，ASTM B360-2009《限流用拉制硬态铜毛细管》和EN12450-2012《铜及铜合金无缝圆形毛细管》。
标准水平基本相当，技术内容又有差异。
通过分析、对比，就综合指标而言，GB/T 1531《铜及铜合金毛细管》范围更广，测试和试验方法明确，结合铜及铜合金毛细管市场应用，本次修订对应用范围进行了拓展，适用性更强。
经过标准编制组及有关人员的共同努力，通过对国内外现状及发展趋势的分析，并结合国内的实际情况及国外先进标准，本次标准修订在原国家标准GB/T 1531-2009《铜及铜合金毛细管》的基础上，根据市场需求和客户的特殊要求，经过广泛征求意见于2018年6月底形成了本标准征求意见稿，发相关单位征求意见。
三、修订原则、主要技术指标确定依据：
1、本标准与GB/T1531-2009标准的比较
——增加了产品类型“变径加工”产品的技术要求及规范；
——增加牌号T2、TP2、TP1维氏硬度标准；
——扩宽了直条管材的长度范围及要求，由原来“50mm～6000mm”扩为“30～6000mm”；——修订了高精级管材的外径、内径及其允许偏差（标准征求意见稿表2 ）的范围——修订了定尺墩台（限位）毛细管（标准征求意见稿表5 ）墩台外径的范围、偏差要
求及偏差加严；
——增加了铜合金管材扩口试验要求；
——修订了铜及铜合金毛细管涡流探伤执行标准；
——修订了铜及铜合金毛细管状态表示；
——对毛细管内壁残渣、内壁油份测试方法所选用试剂进行了拓宽，由原使用“S-316”试剂扩为S-316、H-997、四氯化碳、四氯乙烯、甲醇和丙酮混合物等试剂；
四、标准水平分析
本标准是在国家标准GB /T 1531-2009的基础上，根据我国制冷行业实际生产和使用情况、市场需求对一些指标作了适当调整后和修订，本标准与欧盟标准和美国ASTM 标准水平相当，达到国际先进水平，完全能够满足制冷行业对铜及铜合金毛细管的要求。
本标准可作为推荐性国家标准修订实施。
五、与现行相关法律、法规、强制性国家标准及相关标准协调配套情况
GB/T1531《铜及铜合金毛细管》其产品主要求特点为高清洁、尺寸均一、流量稳定，与现行相关法律、法规、强制性国家标准及相关标准协调配套性较高。
六、标准中涉及专利情况说明
2011年5月5日由金龙精密铜管集团股份有限公司、无锡金龙川村精管有限公司申报的（专利号：ZL201110114770.5，专利名称《一种空调装置中使用的铜毛细管变径加工方法》）发明专利，于2013年10月16日授权通过。
本专利涉及本标准中变径管产品加工方法，知识产权归属金龙精密铜管集团股份有限公司、无锡金龙川村精管有限公司共同所有，专利到期时间2031年5月4日
七、重大分歧意见的处理经过和依据
无。
八、标准作为强制性或推荐性国家（或行业）标准的建议
本标准建议不作为强制性标准，而建议继续作为推荐性国家标准。
九、贯彻标准的要求和措施建议
本标准的修订是在GB/T 1531－2009《铜及铜合金毛细管》的基础上，结合国内毛细管生产企业及国内外制冷用户需求的基础上，同时结合美国ASTM B360-2009《限流用拉制硬态铜毛细管》和欧盟EN12450-2012《铜及铜合金无缝圆形毛细管》进行修订的。
更能涵盖毛细管各种类型产品，产品范围更广，从产品精度要求上也严于国际标准。
目前，随着铜及铜合金毛细管的发展，市场的变化，在修订的标准中增加了变径加工产品的技术要求及规范，包括GB/T 1531-2009版中的墩台产品，更加全面的覆盖了毛细管产品，较国际上的标准都有突破，这恰恰适应了行业发展的需要。
GB/T 1531标准不论从范围上及产品精度方面都优于国际标准，处于国际领先水平。
在国内行业中，由于铜及铜合金毛细管细小特点，大多企业加工规模较小，不具备品牌效应，也影响了行业创新、发展的进度。
无锡金龙川村精管有限公司作为规模企业，始终致力于中高端产品的开发和应用，为市场需求导向提供了很好支撑，也为行业起好带头作用。
通过此次标准
的修订，填补了标准空白，更能有效的规范行业生产组织，同时也增强了标准在国际领先的地位。
十、废止现行有关标准的建议
本标准发布实施后，替代原GB/T1531-2009《铜及铜合金毛细管》标准。
十一、其它应予说明的事项
随着铜及铜合金毛细管制造业的快速发展，毛细管用途及使用领域的扩展，用户要求发生变化，需增加变径毛细管技术要求及规范，提高标准水平和适用性，满足应用市场的高要求，增强竞争力，助于有色金属产业转型升级，化解铜产能过剩。
通过对GB/T1531-2009标准的修订，可以规范毛细管生产厂家及使用厂家对产品技术要求以及试验方法等，更全面的涵盖了毛细管产品类型，同时也促进了供需双方质量提升及技术创新，对制冷行业的发展提供了技术支持。
《铜及铜合金毛细管》国家标准编制组
2018年7月16日。
