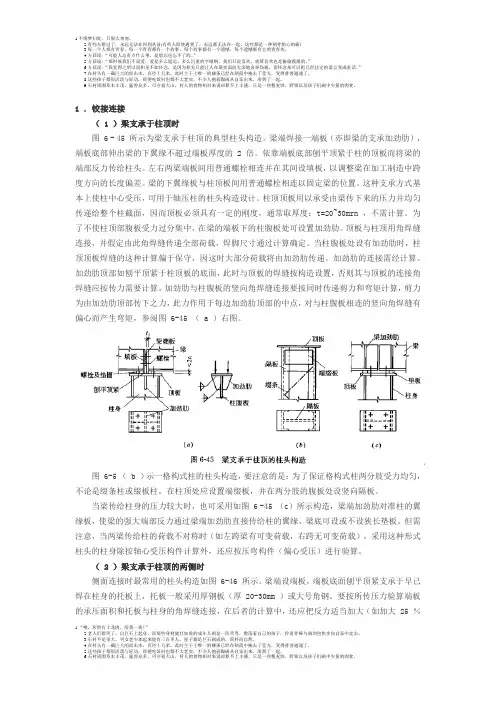

1 .铰接连接( 1 )梁支承于柱顶时图 6 - 45 所示为梁支承于柱顶的典型柱头构造。
梁端焊接一端板(亦即梁的支承加劲肋),端板底部伸出梁的下翼缘不超过端板厚度的 2 倍。
依靠端板底部刨平顶紧于柱的顶板而将梁的端部反力传给柱头。
左右两梁端板间用普通螺栓相连并在其间设填板,以调整梁在加工制造中跨度方向的长度偏差。
梁的下翼缘板与柱顶板间用普通螺栓相连以固定梁的位置。
这种支承方式基本上使柱中心受压,可用于轴压柱的柱头构造设计。
柱顶顶板用以承受由梁传下来的压力并均匀传递给整个柱截面,因而顶板必须具有一定的刚度,通常取厚度:t=20~30mrn ,不需计算。
为了不使柱顶部腹板受力过分集中,在梁的端板下的柱腹板处可设置加劲肋。
顶板与柱顶用角焊缝连接,并假定由此角焊缝传递全部荷载,焊脚尺寸通过计算确定。
当柱腹板处设有加劲肋时,柱顶顶板焊缝的这种计算偏于保守,因这时大部分荷载将由加劲肋传递。
加劲肋的连接需经计算。
加劲肋顶部如刨平顶紧于柱顶板的底面,此时与顶板的焊缝按构造设置,否则其与顶板的连接角焊缝应按传力需要计算。
加劲肋与柱腹板的竖向角焊缝连接要按同时传递剪力和弯矩计算,剪力为由加劲肋顶部传下之力,此力作用于每边加劲肋顶部的中点,对与柱腹板相连的竖向角焊缝有偏心而产生弯矩,参阅图 6-45 ( a )右图。

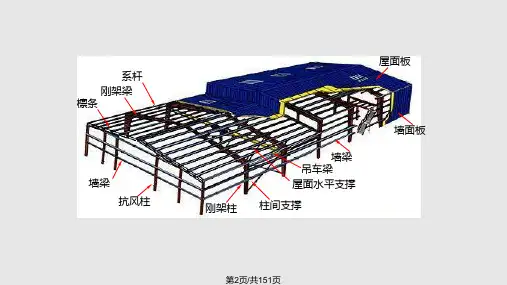

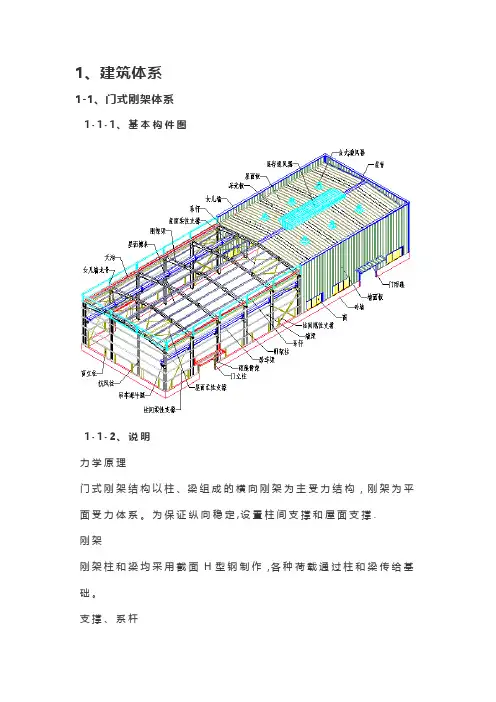

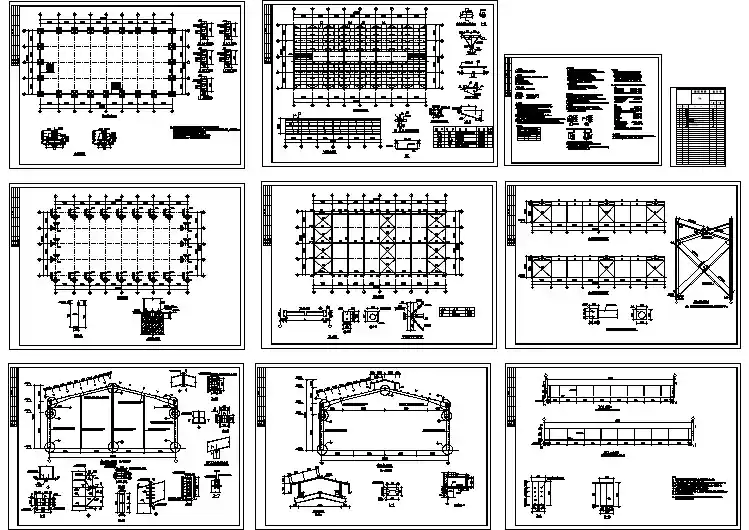

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构,刚架为平面受力体系。
为保证纵向稳定,设置柱间支撑和屋面支撑.刚架刚架柱和梁均采用截面H型钢制作,各种荷载通过柱和梁传给基础。
支撑、系杆刚性支撑采用热轧型钢制作,一般为角钢.柔性支撑为圆钢。
系杆为受压圆钢管,与支撑组成受力封闭体系。
屋面檩条、墙梁一般为C型钢、Z型钢。
承受屋面板和墙面板上传递来的力,并将该力传递给柱和梁。
1—1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c。
带局部二层的门式刚架1—1—4、基本节点a。
柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。
1—1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置.■山墙刚架其本质也是多连跨刚架,不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系1—2-1、框架图示1—2-2、说明力学模型a。
纯刚接框架:纵横两个方向均采用刚接的框架。
b。
刚接-支撑框架:横向采用刚接,纵向采用铰接,并在纵向设置支撑,以传递水平力。
c。
支撑式框架:纵横向均采用铰接,两向均设置支撑传递水平力. d。
有时为保证足够的刚度,在刚接框架中亦设置支撑。
框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。
所有上部结构的力都通过框架柱传递给基础。
框架梁框架梁一般采用H型截面。
楼盖和屋盖上的力通过框架梁传递给框架柱。
支撑支撑采用一般采用热轧型钢制作,其功能是传递层间水平力和保证结构的刚度。
1—2—3、基本节点a。
柱脚节点■柱脚节点同门式刚架体系。
b。
柱、梁节点2、支撑、系杆 2-1、图示柱间柔性支撑柱间刚性支撑2—2、说明■支撑分为柔性支撑和刚性支撑两种。
柔性支撑由圆钢制作,安装时必须张紧,主要用于门式刚架结构。
刚性支撑由型钢制作,用于多层框架、吊车梁下段支撑等刚度要求高的结构中.■系杆和支撑联合作用,形成封闭的受力体系。
