第一部分：概述1.1 变电站模块化建设的背景和意义1.1.1 变电站是电力系统中重要的组成部分，承担着电能的传输、配送等重要功能。
1.1.2 传统的变电站建设方式存在着建设周期长、工程量大、施工周期长、对人工、物力、财力投入大等问题。
1.1.3 模块化建设技术的引入，能够有效解决传统建设方式存在的问题，提高建设效率，减少资源消耗，节约成本。
1.2 变电站模块化建设2.0技术导则的编写目的1.2.1 本技术导则的编写旨在规范和指导变电站模块化建设工程的实施，并促进变电站建设技术的创新和发展。
1.2.2 通过引入最新的技术和理念，提高变电站模块化建设的质量和效率，推动能源领域的可持续发展。
第二部分：变电站模块化建设2.0技术导则的主要内容2.1 技术导则的总体架构2.1.1 技术导则的编写原则和依据2.1.2 技术导则的适用范围和目标2.2 模块化建设方案设计2.2.1 场地选址和规划2.2.2 设备选型和配置2.2.3 施工图纸和施工方案设计2.3 模块化建设工程实施2.3.1 施工方式和方案2.3.2 施工质量监控和验收标准2.3.3 安全生产管理和应急预案2.4 模块化建设工程管理2.4.1 工程进度管理和控制2.4.2 资源调配和成本控制2.4.3 质量管理和维护第三部分：变电站模块化建设2.0技术导则的推广和应用3.1 技术导则的推广策略3.1.1 宣传推广和培训3.1.2 产业联盟和合作交流3.2 技术导则的应用效果3.2.1 案例分析和成效展示3.2.2 经济效益和社会效益评估3.3 技术导则的未来发展方向3.3.1 基于智能化和信息化的技术创新3.3.2 探索新的模块化建设理念和方法第四部分：结语4.1 总结变电站模块化建设2.0技术导则的重要意义4.1.1 本技术导则的编写和推广对推动能源领域的可持续发展有着重要的意义。
4.1.2 关心和支持变电站模块化建设技术的发展，促进电力工程行业的更新换代。
电网建设模块化实施方案随着社会经济的不断发展，电力需求量不断增加，电网建设也面临着新的挑战。
为了更好地满足日益增长的电力需求，提高电网的可靠性和灵活性，模块化实施方案成为了一种新的选择。
本文将就电网建设模块化实施方案进行探讨，以期为相关领域的专业人士提供一些参考和借鉴。
首先，模块化实施方案的核心理念是将电网建设分解为多个相对独立的模块，每个模块可以独立设计、独立施工、独立调试和独立运行。
这种模块化的设计理念可以大大降低电网建设的复杂性和风险，提高建设的灵活性和可控性。
同时，模块化实施方案还可以更好地适应电力需求的快速变化，更好地支持电网的可持续发展。
其次，模块化实施方案需要充分考虑各个模块之间的协同性和一体化。
在设计阶段，需要充分考虑各个模块之间的接口和交互，确保各个模块可以有效地协同工作，实现整体的优化。
在施工和调试阶段，需要充分考虑各个模块之间的一体化，确保各个模块可以顺利地组装和调试，实现整体的协同运行。
另外，模块化实施方案还需要充分考虑未来的可扩展性和可升级性。
在设计阶段，需要充分考虑未来的电力需求和技术发展，确保各个模块可以方便地进行扩展和升级，实现电网建设的长期可持续发展。
在施工和调试阶段，需要充分考虑未来的运行和维护，确保各个模块可以方便地进行运行和维护，实现电网建设的长期稳定运行。
最后，模块化实施方案需要充分考虑安全性和可靠性。
在设计阶段，需要充分考虑各个模块的安全性和可靠性，确保各个模块可以安全可靠地运行。
在施工和调试阶段，需要充分考虑各个模块的安全性和可靠性，确保各个模块可以安全可靠地组装和调试。
在运行和维护阶段，需要充分考虑各个模块的安全性和可靠性，确保各个模块可以安全可靠地运行和维护。
综上所述，电网建设模块化实施方案是一种新的选择，可以更好地满足日益增长的电力需求，提高电网的可靠性和灵活性。
在实际应用中，需要充分考虑各个模块之间的协同性和一体化，充分考虑未来的可扩展性和可升级性，充分考虑安全性和可靠性，以实现电网建设的长期可持续发展。

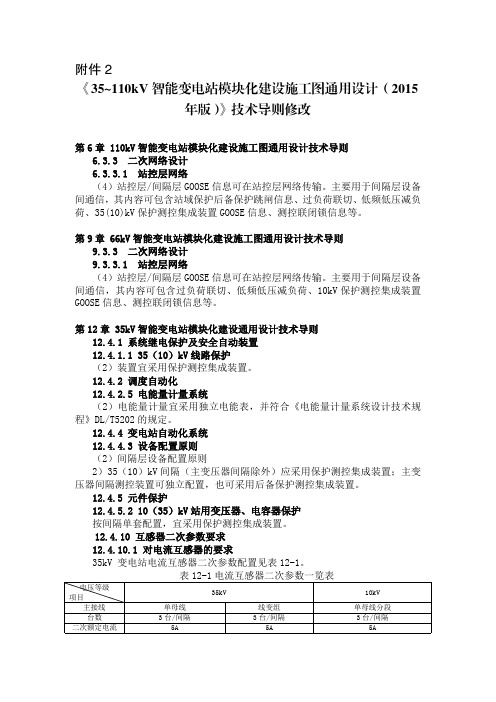

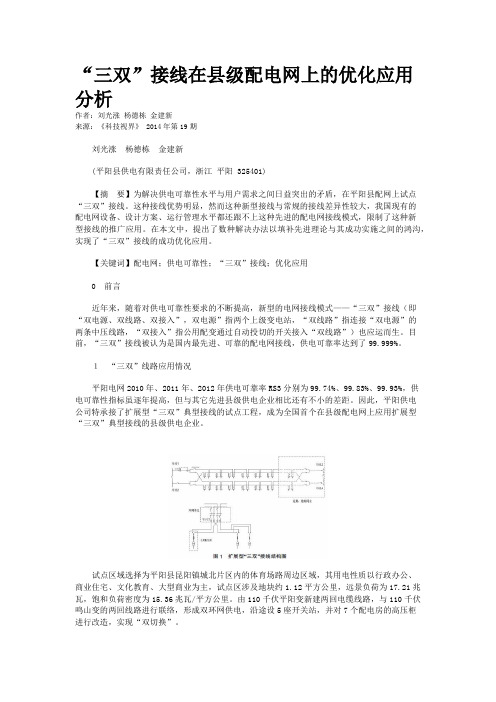

“三双”接线在县级配电网上的优化应用分析作者：刘光涨杨德栋金建新来源：《科技视界》 2014年第19期刘光涨杨德栋金建新(平阳县供电有限责任公司，浙江平阳 325401)【摘要】为解决供电可靠性水平与用户需求之间日益突出的矛盾，在平阳县配网上试点“三双”接线。
这种接线优势明显，然而这种新型接线与常规的接线差异性较大，我国现有的配电网设备、设计方案、运行管理水平都还跟不上这种先进的配电网接线模式，限制了这种新型接线的推广应用。
在本文中，提出了数种解决办法以填补先进理论与其成功实施之间的鸿沟，实现了“三双”接线的成功优化应用。
【关键词】配电网；供电可靠性；“三双”接线；优化应用0 前言近年来，随着对供电可靠性要求的不断提高，新型的电网接线模式——“三双”接线（即“双电源、双线路、双接入”，双电源”指两个上级变电站，“双线路”指连接“双电源”的两条中压线路，“双接入”指公用配变通过自动投切的开关接入“双线路”）也应运而生。
目前，“三双”接线被认为是国内最先进、可靠的配电网接线，供电可靠率达到了99.999%。
１“三双”线路应用情况平阳电网2010年、2011年、2012年供电可靠率RS3分别为99.74%、99.83%、99.93%，供电可靠性指标虽逐年提高，但与其它先进县级供电企业相比还有不小的差距。
因此，平阳供电公司特承接了扩展型“三双”典型接线的试点工程，成为全国首个在县级配电网上应用扩展型“三双”典型接线的县级供电企业。
试点区域选择为平阳县昆阳镇城北片区内的体育场路周边区域，其用电性质以行政办公、商业住宅、文化教育、大型商业为主，试点区涉及地块约1.12平方公里，远景负荷为17.21兆瓦，饱和负荷密度为15.36兆瓦/平方公里。
由110千伏平阳变新建两回电缆线路，与110千伏鸣山变的两回线路进行联络，形成双环网供电，沿途设5座开关站，并对7个配电房的高压柜进行改造，实现“双切换”。
２“三双”线路应用过程出现的问题及其优化分析新兴事物必然带来新的问题，与常规的接线相比，这种新型接线可以大幅度提高供电可靠性，但我国现有的配电网设备、设计方案、运行管理水平都还跟不上这种先进的配电网接线模式，从而会限制这种新型接线的推广应用。
南方电网公司110-500kV变电站标准设计目录第1章总论 (5)1.1 概述 (5)1.2 设计依据 (12)1.3 设计范围 (13)1.4 设计原则 (13)第2章标准设计各模块技术特点及指标 (19)2.1 500kV变电站模块技术特点及指标 (19)2.2 220kV户外变电站模块技术特点及指标 (19)2.3 220kV户内变电站模块技术特点及指标 (19)2.4 110kV户外变电站模块技术特点及指标 (19)2.5 110kV户内变电站模块技术特点及指标 (19)第3章模块使用说明 (20)3.1 概述 (20)3.2 使用原则 (20)3.3 使用方法 (20)第4章推荐技术方案组合 (22)4.1 500kV变电站瓷柱式断路器方案（CSG-500B-P） (22)4.2 500kV变电站HGIS方案（CSG-500B-H） (24)4.3 500kV变电站罐式断路器方案（CSG-500B-D） (26)4.4 220kV变电站户外瓷柱式断路器方案（CSG-220B-4B10ZG） (28)4.5 220kV变电站户外GIS方案（CSG-220B-3B35GWW） (30)4.6 220kV变电站户外GIS方案（CSG-220B-4B10GWW） (32)4.7 220kV变电站户内GIS方案（CSG-220B-4B10GNN） (34)4.8 110kV变电站户外瓷柱式断路器方案（CSG-110B-2B34AWD） (36)4.9 110kV变电站户内GIS方案（CSG-110B-3B34GND） (38)第5章精细化设计、施工标准说明及图集 (39)5.1 电气专业 (39)5.2 土建专业 (40)5.3 图集 (51)第1章总论1.1 概述1.1.1 编制原则（1）严格执行国家和电力行业有关变电站设计的标准、规程、规范及国家有关安全、环保等强制性标准，并应符合南方电网相关的生产标准、反事故措施等企业标准、要求。
完善高压柜五防功能，正反转高压柜接地刀互锁改造发布时间：2021-03-25T15:37:05.817Z 来源：《基层建设》2020年第29期作者：刘庆芳[导读] 摘要：随着我国科学技术和社会经济的高速发展，高压开关柜应用范围也在不断扩大，类型也在不断增多，安全系数也越来越高，如何保证供电系统安全、经济、可靠的正常运行也越来越受到重视，在供配系统中，10KV以上高压开关柜是供配电网中的重要设备，设计的合理性对供配电系统具有直接影响作用，所以保证系统的正常运行，切实提高系统的运行效率，必须对各连锁保护功能进行科学合理的设计。
北京首钢建集团有限公司北京 100000摘要：随着我国科学技术和社会经济的高速发展，高压开关柜应用范围也在不断扩大，类型也在不断增多，安全系数也越来越高，如何保证供电系统安全、经济、可靠的正常运行也越来越受到重视，在供配系统中，10KV以上高压开关柜是供配电网中的重要设备，设计的合理性对供配电系统具有直接影响作用，所以保证系统的正常运行，切实提高系统的运行效率，必须对各连锁保护功能进行科学合理的设计。
传统高压柜五防锁存在着只能保证开关柜本体的短板，在正反转高压柜之间缺少的连锁保护，完善正反转开关柜柜与柜之间的接地连锁，对保护设备的正常运行有重要意义，即在正反转开关柜其中一台高压柜接地刀闸合闸位时，另一台高压小车断路器也同样无法合闸，探讨正反转高压柜加装互锁的方案，使用一种安装方便，适用于各种型号厂家开关柜的连锁装置，故应用前景很广泛。
关键词：正反转高压柜：五防锁：接地刀互锁1.前言目前各厂、矿企业均会使用粉碎机进行机加工作业，粉碎机往往需要正反转作业，当电源采用10kv以上电压时，粉碎机为正反转高压柜，即现场一台电机，高压室内有两个高压柜，分别对应破碎机的正转与反转。
正反转高压柜内存在严重的设备安全漏洞，高压柜本身有五防装置，但是正反转柜之间没有接地刀的互锁。
也就是说在反转高压柜合接地刀的情况下，正转柜依然能送电，反之亦然。
220kV模块化智能变电站 220kV GIS设备电气二次专业关键技术分析摘要：220kV模块化智能变电站保护、测控、电能表下放布置于各间隔智能控制柜内，GIS设备电气二次专业技术确认较以往更加综合且复杂，本文从断路器、隔离/接地开关、电流互感器、电压互感器、GIS气室等一次设备，及智能终端、合并单元、保护测控等二次设备逐一展开关键技术要点论述及经验总结，从而利于提高电气二次设计工作的效率，保证此后的二次设计顺利开展。
关键词：智能变电站 GIS设备电气二次1.前言GIS设备电气二次原理及接线的确认是开展二次设计的前期，220kV变电站模块化建设较2011版通用设计将除主变间隔外其余220kV、110kV保护、测控、电能表下放布置于各间隔智能控制柜，下放后一、二次设备间更多配合需由厂家厂内完成，所以归纳总结GIS设备二次专业关键技术，让二次关键技术能准确、完整地实现，有利于提高工程效率、保障工程顺利推进。
结合GIS设备的设备特点，按常规侧和智能侧分别展开，但因电压等级、间隔类型的不同确认细节有所区别，限于篇幅本文主要对220kV电压等级GIS设备二次专业关键技术展开分析。
2.一次设备二次要点分析按断路器、隔离/接地开关、电流互感器、电压互感器、GIS气室几个模块依次进行分析总结。
2.1 断路器1）应有电源监视回路，能监视跳/合闸绕组回路的完整性；2）应有跳/合闸位置状态指示，自动合、跳闸时应能自动报警上送；3）分闸回路不应采用RC 加速设计，跳/合闸控制回路不应串接整流模块、熔断器或电阻；4）防跳、跳/合闸压力异常闭锁功能由机构本体实现；5）防跳回路中应串接防跳继电器常闭接点+断路器辅助常闭接点；6）采用分相弹簧机构时防跳继电器、非全相继电器均应安装于独立的汇控柜；7）252kV 母联（分段）、主变压器、高压电抗器断路器应选用三相机械联动；8）220kV 及以上断路器压力闭锁继电器应双重化配置；9）采用“离线式微机防误+单元电气闭锁模式”；10）液压机构压力低闭锁重合闸，两套独立压力继电器，且继电器与控制回路同电源；11）220kV及以上GIS若采用分相结构断路器，每相应安装独立的密度继电器，且两组跳闸回路的压力闭锁继电器独立配置；12）电机过流/过时保护回路的电源与储能电机同电源；13）非全相回路出口跳闸均设出口压板，且每相独立设置；14）就地控制应经电编码锁，电机控制、压力低闭锁回路电源正端不经电编码锁；15）220kV 及以上断路器必须具备双跳闸线圈机构；2.2隔离开关/接地开关1）开关与其所配装的接地开关之间应有可靠的机械联锁；2）当电机电源消失时，控制回路应解除自保持；3）应配置能可靠切断电动机电源的过流保护装置；4）具备带电显示装置有电不允许此隔离开关断开，无电时才允许操作的电气闭锁回路；5）采用离线式微机五防，母线间隔GIS由厂家考虑完整电气闭锁回路；6）主变间隔隔离/接地开关满足高、中、低三侧闭锁逻辑；7）交、直流回路所用接点应隔离，做到分区、分端子排布置；8）应满足信号、控制、联闭锁等功能需求，控制、联闭锁等重要回路所需接点应采用原始接点；9）出线间隔配置高压带电显示装置，并将有电闭锁纳入电动接地刀闸的单元电气闭锁逻辑。
