2008安装14项 分册说明

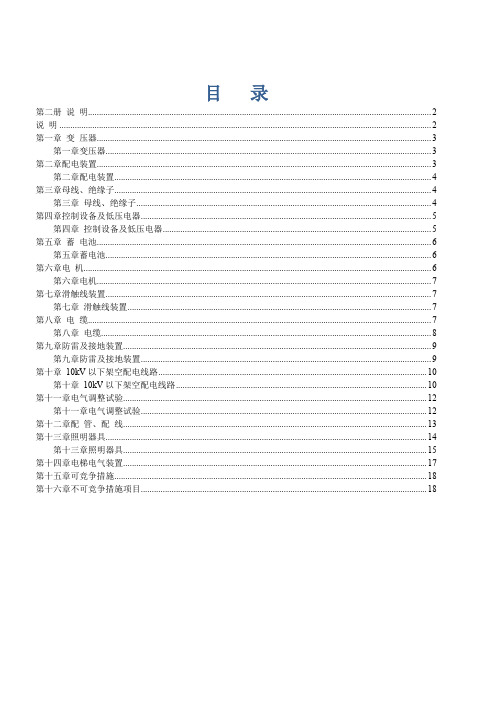

目录第二册说明 (2)说明 (2)第一章变压器 (3)第一章变压器 (3)第二章配电装置 (3)第二章配电装置 (4)第三章母线、绝缘子 (4)第三章母线、绝缘子 (4)第四章控制设备及低压电器 (5)第四章控制设备及低压电器 (5)第五章蓄电池 (6)第五章蓄电池 (6)第六章电机 (6)第六章电机 (7)第七章滑触线装置 (7)第七章滑触线装置 (7)第八章电缆 (7)第八章电缆 (8)第九章防雷及接地装置 (9)第九章防雷及接地装置 (9)第十章10kV以下架空配电线路 (10)第十章10kV以下架空配电线路 (10)第十一章电气调整试验 (12)第十一章电气调整试验 (12)第十二章配管、配线 (13)第十三章照明器具 (14)第十三章照明器具 (14)第十四章电梯电气装置 (17)第十五章可竞争措施 (17)第十六章不可竞争措施项目 (18)第二册说明一、第二册“电气设备安装工程”（以下简称本定额）适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等的安装工程。

二、本定额的主要依据的标准、规范有：1.《电气装置安装工程高压电器施工及验收规范》GBJ147-90；2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90；3.《电气装置安装工程母线装置施工及验收规范》GBJ149-90；4.《电气装置安装工程电气设备交接试验标准》GB50150-2006；5.《电气装置安装工程电缆线路施工及验收规范》GB50168-2006；6.《电气装置安装工程接地装置施工及验收规范》GB50169-2006；7.《电气装置安装工程旋转电机施工及验收规范》GB50170-2006；8.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92；9.《电气装置安装工程蓄电池施工及验收规范》GB50172-92；10.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB50173-92；11.《电气装置安装工程低压电器施工及验收规范》GB50254-96；12.《电气装置安装工程电力变流设备施工及验收规范》GB50255-96；13.《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96；14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；15.《电力建设安全工作规程》DL/T-5009.2-2004；16.《民用建筑电气设计规范》JGJ16-2008；17.《建筑照明设计标准》GB50034-2004；18.《电力建设质量等级评定标准》SDJ249.3-1988；19.《全国统一安装工程预算定额》GYD-202-2000；20.《全国统一建筑安装劳动定额》（1988年）；21.《全国统一安装工程基础定额》（2006年）；22.《全国统一安装工程预算定额河北省综合基价》（2003年）。

计算规则目录第一册机械设备安装工程 (3)第二册电气设备安装工程 (9)第三册热力设备安装工程 (28)第四册炉窑砌筑工程 (35)第五册静置设备于工艺金属结构制作安装工程 (35)第六册工业管道工程 (41)第七册消防设备安装 (43)第八册给排水、采暖、燃气工程 (48)第九册通风空调工程 (50)第十册自动化控制仪表安装工程 (54)第十一册刷油、防腐蚀、绝热工程 (57)第十二册建筑智能化系统设备安装工程 (59)第一册机械设备安装工程一、机械设备安装工程除另有说明外，均以“台”为计量单位计算，以设备重量“t”划分项目。

设备重量以设备的铭牌重量为准；如无铭牌重量的，则以产品目录、样本、说明书所注的设备净重量为准。

二、计算设备重量时，除另有规定外,应按设备本体及联体的平台、梯子、栏杆、支架、屏盘、电机、安全罩和设备本体第一个法兰以内的管道等全部重量计算第一章切削设备安装一、金属切削设备安装以“台”为计量单位计算，以设备重量“t”为分列项目。

二、气动踢木器以“台”为计量单位计算，按单面卸木和双面卸木分列项目。

三、带锯机保护罩制作与安装以“个”为计量单位计算，按规格分列项目第二章锻压设备安装一、锻锤、自由锻锤及蒸汽锤以“台”为计量单位计算，按落锤重量（“kg”以内或“t”以内）分列项目。

二、锻造水压机以“台”为计量单位计算，按水压机公称压力“t”分列项目第三章铸造设备安装一、铸造设备中抛丸清理室的安装，以“室”为计量单位计算，以室所含设备重量“t”分列项目。

二、铸铁平台安装以“t”为计量单位计算，按方形平台或铸梁式平台的安装方式（安装在基础上或支架上）及安装时灌浆与不灌浆分列项目。

第四章起重设备安装一、起重机安装以“台”为计量单位计算，按起重机主钩的起重量“t”和跨距“m”分列项目。

二、双小车起重机以“台”为计量单位计算，按两个小车的起重量“t”分列项目。

三、双钩挂梁桥式起重机以“台”为计量单位计算，按两个钩的起重量“t”分列项目。

( 第一章给排水采暖燃气)说明一.本章适用于室内外生活用给水，排水，燃气，雨水管道安装。

本章管道支架适用于管道及暖，卫，燃气器具设备的支架制作安装。

二.界线划分:A.给水管道：1.室内外界线划分：以距建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。

2.与市政给水管道界线应以水表井为界；无水表井的，应以与市政给水管道碰头点为界。

B排水管道1.室内外界线划分：以出户第一个排水检查井为界。

2.室外排水管道与市政排水管道界线应以与市政排水管道碰头井为界。

C.采暖热源管道1.室内外界线划分：以入口阀门或距建筑物外墙皮1.5m为界。

2.与工业管道的界限应以锅炉房或泵站距外墙皮1.5m为界。

3.工厂车间内采暖管道以采暖系统与工业管道碰头点1.5m为界。

4.设在高层建筑内的加压泵间管道与本管道界线，以泵间外墙皮为界。

D.燃气管道1.室内外界线划分：地下引入室内的管道应以室内第一个阀门为界，地上引入室内的管道以墙外三通为界。

2.室外燃气管道与市政燃气管道以两者的碰头点为界。

三.本章定额包括以下工作内容：1.管道及接头零件安装。

2.水压试验或灌水试验。

3.室内铸铁排水管，铸铁雨水管，承插塑料排水管，螺纹连接的燃气管，均已包括管道支架的制作安装。

4.铸铁排水管，雨水管，塑料排水管均包括臭气帽，雨水斗制作安装。

5.室内DN32以内钢管包括管卡及托钩制作安装；采用工程量清单计价模式时该管道如需安装支架，允许换算。

6.穿墙及过楼板铁皮套管安装人工。

7.钢管包括弯管制作与安装（伸缩器除外），无论是现场煨制或成品弯管均不得换算。

8.燃气钢管焊接安装项目适用于无缝钢管和焊接钢管。

9.燃气管道安装定额包括场内搬运，检查清扫，分段试压；管件制作（包括机械煨弯，三通）；室内托钩角钢卡制作与安装。

四.本章定额不包括以下工作内容：1.室内外管道沟土方及管道基础。

2.管道安装中不包括法兰，阀门以及伸缩器的制作安装，按相应项目另行计算。

3.室内给水钢管（DN350，DN400），铜管，聚乙烯夹铝复合管，铝合金衬塑复合管，承插煤气铸铁管，室内外排水，雨水铸铁管道的安装定额中已包括管件安装，但接头的零件价格另计。

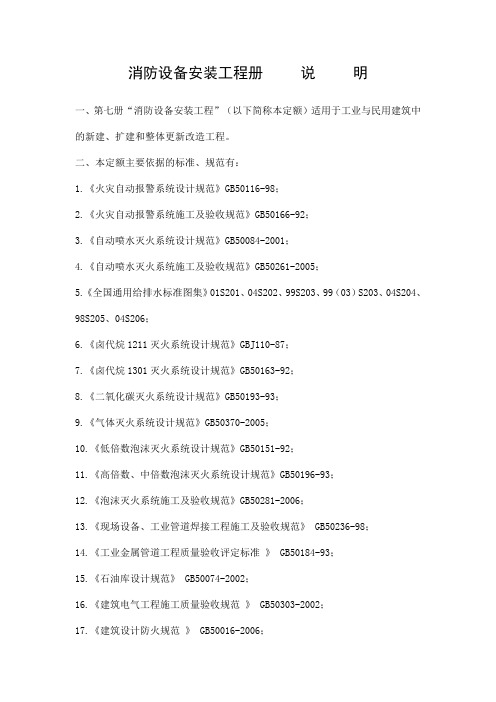

消防设备安装工程册说明一、第七册“消防设备安装工程”（以下简称本定额）适用于工业与民用建筑中的新建、扩建和整体更新改造工程。

二、本定额主要依据的标准、规范有：1.《火灾自动报警系统设计规范》GB50116-98；2.《火灾自动报警系统施工及验收规范》GB50166-92；3.《自动喷水灭火系统设计规范》GB50084-2001；4.《自动喷水灭火系统施工及验收规范》GB50261-2005；5.《全国通用给排水标准图集》01S201、04S202、99S203、99（03）S203、04S204、98S205、04S206；6.《卤代烷1211灭火系统设计规范》GBJ110-87；7.《卤代烷1301灭火系统设计规范》GB50163-92；8.《二氧化碳灭火系统设计规范》GB50193-93；9.《气体灭火系统设计规范》GB50370-2005；10.《低倍数泡沫灭火系统设计规范》GB50151-92；11.《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93；12.《泡沫灭火系统施工及验收规范》GB50281-2006；13.《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98；14.《工业金属管道工程质量验收评定标准》 GB50184-93；15.《石油库设计规范》 GB50074-2002；16.《建筑电气工程施工质量验收规范》 GB50303-2002；17.《建筑设计防火规范》 GB50016-2006；18.《石油天然气工程设计防火规范》 GB50183-2004；19.《全国统一安装工程预算定额》GYD-207-2000；20.《全国统一安装工程预算定额河北省综合基价》（2003年）；21.《全国统一建筑安装劳动定额》（1988年）；22.《全国统一安装工程基础定额》（2006年）。

三、本定额不包括以下工作内容，发生时执行相应册及有关规定。

1.电缆敷设、桥架安装、配管配线、接线盒、动力、应急照明控制设备、应急照明器具、电动机检查接线、防雷接线装置等安装，均执行第二册“电气设备安装工程”相应项目。

C.2电气设备安装工程C.7 消防工程、防腐2.材质3.型号、规格4.连接方式5.除锈刷油、防腐设计要求6.水冲洗水压试验设计要求述及组价依据按图纸设计外）2.材质3.型号、规格4.连接方式5.除锈刷油、防腐设计要求6.水冲洗水压试验设计要求、防腐述及组价依据按图纸设计度以延长米计算，不扣除阀门、管件所占长度，遇弯头时应按两管交叉的中心线交点计算。

方形补偿器以其所占长度按管道安装工程量计算二氧化碳灭火系统2.材质3.规格4.连接方式5.除锈、刷油、防腐度以延长米计算，不扣除部件、管件所占长度。

、防腐述及组价依据按图纸设2.型号、规格3.支架材质、规格4.除锈刷油设计要求5.灌浆材料压力式、环泵负压式、管线式进行特征描述及组价1.材质要求⑻ 管道刷油防腐应说明材料种类及工艺锈C.8给排水、采暖管道要求锈 ⑻ 管道刷油防腐应说明材料种类及工艺弯头时应按两管交叉的中5.连接方式方式 ⑸接口材料⑹套管应说明材质及安装形式⑺管道绝热及保护层应说明材料种类及厚度 ⑻ 管道刷油防腐应说明材料种类及工艺装工程量计算外）2.输送介质（给水、排水、热媒体、燃气、雨水）3.材质4.型号、规格5.连接方式6.套管形式、材质、规格7.接口 材料8.除锈、刷油、防腐、绝热及报复层设计层安装、刷油、除锈 ⑶ 管道型号、规格、、雨水）弯头时应按两管交叉的中方式 ⑸接口材料碳钢、铜、塑料等⑵应说明规格、型号2.类型3.型号、规格3.安装方式算1.类型C.9 通风空调工程装位置⑶应根据支架的材质和定孔、送风口、等所占的积计算，不扣除检查孔测描述清楚法兰除锈、刷油2.渐缩管：圆形风管按平。

条文3.2.1 分部分项工程量清单应包括项目编码、项目名称、项目特征、计量单位和工程量。

条文3.2.2 分部分项工程量清单应根据附录规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则进行编制。

条文3.2.3 分部分项工程量清单的项目编码，应采用十二位阿拉伯数字表示。

一至九位应按附录的规定设置，十至十二位应根据拟建工程的工程量清单项目名称设置，同一招标工程的项目编码不得有重码。

条文3.2.4 分部分项工程量清单的项目名称应按附录的项目名称结合拟建工程的实际确定。

条文3.2.5 分部分项工程量清单中所列工程量应按附录中规定的工程量计算规则计算。

条文3.2.6 分部分项工程量清单的计量单位应按附录中规定的计量单位确定。

条文3.2.7 分部分项工程量清单项目特征应按附录中规定的项目特征，结合拟建工程项目的实际予以描述。

条文3.2.8 编制工程量清单出现附录中未包括的项目，编制人应作补充，并报省级或行业工程造价管理机构备案，省级或行业工程造价管理机构应汇总报往住房和城乡建设部标准定额研究所。

补充项目的编码由附录的顺序码与B和三位阿拉伯数字组成，并应从×B001起顺序编制，同一招标工程的项目不得重码。

工程量清单中需附有补充项目的名称、项目特征、计量单位、工程量计算规则、工程内容。

条文4.1.2 分部分项工程量清单应采用综合单价计价。

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※一、分部分项工程量清单的特征1 五统一。

所谓的五统一就是项目编码统一、项目名称统一、项目特征统一、计量单位统一、工程量统一，这五部分是组成分部分项工程量清单的主要部分，是不可分割的。

相对于03规范增加了项目特征统一，这也正是03规范实施以来多次出现纠纷的所在，因为项目特征描述不清楚而造成综合单价的差异。

如规范GB502500-2008中规定的表格（注：图中加粗部分就是工程量清单不可更改的部分，也就是08规范分部分项工程量清单的重要组成部分）分部分项工程量清单与计价表工程名称：标段：第页共注：根据建设部、财政部发布的《建筑安装工程费用组成》（建标[2003]206号）的规定，为计取规费等的使用，可在表中增设其中：“直接费”、“人工费”或“人工费+机械费”。

2008（2）版第1至14卷（卷内目录）新（1）第一卷（公司归档卷）1、建设委托监理合同（长期归档）（复印件加盖公章）2．项目洽谈记录、合同评审单（如为监理招标项目则为监理中标通知书复印件）3、监理单位资质、营业执照（复印件加盖公章）4、项目监理组人员名单（长期归档）（公司文件）5、项目监理组织机构框图（上墙）6、总监授权书（法人签发）（长期归档）7、总监代表授权书（总监签发）（长期归档）8、项目监理组人员资质（上岗证）（加盖公章）9、项目监理组人员的变更资料与总监签发的其他委托书10、监理规划（短期归档）11、各种监理细则（监理细则、节能监理细则等）（短期归档）12、旁站方案（短期归档）13．顾客财产登记表14．公司巡检表及整改通知15．业主对监理工作的评价附注:1注：监理如有分包时：①监理组提出选择、评价分包准则；②分包方考察评价表；③分包合同或协议；④有验证的规定、确认记录。

4注：框图上的人员名单必须与公司下达的《项目监理组成立》文件、建筑工程质量监督登记书、《监理规划》中的人员名单相一致。

7注：（附人员：上岗证书（含安全培训证书）、见证取样证，职称证书、（复印件）9注：《规划》内容必须符合《监理规范》要求并结合本项目设计、施工特点，有针对性。

另要注明本工程的关键部位、关键工序、针对施工安全监理工作内容。

（《监理规划》由总监组织编写，公司总工审批）10注：《细则》内容必须符合《监理规范》要求并结合本项目设计、施工特点进行编写。

是否包含针对施工安全监理内容的监理方案；对规定的危险性分部工程（含安装、运作、拆除）监理是否单独编制有安全实施细则？在关键工序施工过程中是否加强现场检查要求。

（《监理实施细则》由各专业工程师编写，由总监审批）11注：按建设部与公司关于“旁站管理规定”：明确了本工程中关键部位、关键工序与涉入到结构安全、防水分项工程等需旁站的内容。

①按旁站记录表上应填写的格式填写；②对关键部位、关键工序（地基回填土也列入旁站范围）进行旁站并及时将施工情况如实记录，如发现问题应进行闭合；③旁站记录应与工程进度同步，不能千篇一律，要有针对性。

C.1机械设备安装工程》分册说明一、《C.1机械设备安装工程》（以下简称本定额）适用于新建、扩建及技术改造项目的机械设备安装工程。

二、本定额若用于旧设备安装时，旧设备的拆除费用，按相应安装定额的50%计算。

三、本定额主要依据的标准、规范有：1.《机械设备安装工程施工及验收通用规范》GB50231-98。

2.《金属切削机床安装工程施工及验收规范》GB50271-98。

3.《锻压设备安装工程施工及验收规范》GB50272-98。

4.《铸造设备安装工程施工及验收规范》GB50277-98。

5.《压缩机、风机、泵安装工程施工及验收规范》GB50275-98。

6.《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98。

7.《起重设备安装工程施工及验收规范》GB50278-98。

8.《连续输送设备安装工程施工及验收规范》GB50270-98。

9.《电力建设施工及验收技术规范》（汽轮机组篇）DL5011-92。

10.《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-95。

11.《化工机器安装工程施工及验收规范》（通用规定）HGJ203-83。

12.《化工机器安装工程施工及验收规范》（对置式压缩机）HGJ204-83。

13.《化工机器安装工程施工及验收规范》（离心式压缩机）HGJ205-92。

14.《化工机器安装工程施工及验收规范》（中小型活塞式压缩机²9²HGJ206-92。

15.《化工机器安装工程施工及验收规范》（化工泵用）HGJ207-83。

16.《机械产品目录》。

17.《全国统一施工机械台班费用定额》。

18.《全国统一安装工程基础定额》。

19.《全国统一建筑工程劳动定额》。

20.《建设工程工程量清单计价规范》GB50500-2003。

四、本定额除各章另有说明外，均包括下列工作内容：1.安装主要工序：施工准备，设备、材料及工、机具水平搬运，设备开箱、点件、外观检查、配合基础验收、铲麻面、划线、定位、起重机具装拆、清洗、吊装、组装、连接、安放垫铁及地脚螺栓，设备找正、调平、精平、焊接、固定、灌浆、单机试运转。

安装工程报站资料分册细目1. 引言安装工程报站资料分册是安装工程项目管理中的重要环节，用于记录和整理安装工程的相关资料和文档。

本文档将详细介绍安装工程报站资料分册的细目和内容要求。

2. 分册细目安装工程报站资料分册主要分为以下几个细目：2.1 项目概况在该细目下，需要包含以下内容： - 项目名称 - 项目地址 - 项目类型- 项目规模 - 项目负责单位及人员 - 项目施工单位及人员 - 项目监理单位及人员2.2 合同与招标文件在该细目下，需要包含以下内容： - 合同文件 - 招标文件 - 投标报价文件 - 工程量清单 - 设计文件2.3 施工组织设计在该细目下，需要包含以下内容： - 施工组织设计方案 - 安全生产技术措施 - 施工计划 - 施工人员配备表2.4 建设工程规划许可证在该细目下，需要包含以下内容： - 建设工程规划许可证复印件 - 相关批准文件和证书2.5 设计变更与技术协议在该细目下，需要包含以下内容： - 设计变更通知书 - 技术协议书 - 变更图纸2.6 各专业图纸及附件在该细目下，需要包含以下内容： - 建筑图纸 - 结构图纸 - 暖通图纸- 给排水图纸- 电气图纸- 消防图纸- 相关专业资料和附件（如配电箱、管道连接图等）2.7 施工合同与付款证明在该细目下，需要包含以下内容： - 施工合同 - 付款证明文件 - 相关凭证和收据2.8 施工记录与日志在该细目下，需要包含以下内容： - 施工记录 - 施工日志 - 施工现场照片 - 实测实量记录2.9 材料与设备清单在该细目下，需要包含以下内容： - 材料清单 - 设备清单 - 供应商资料和合格证书2.10 验收和质量证明文件在该细目下，需要包含以下内容： - 验收记录表 - 验收报告 - 质量保证书3. 总结通过对安装工程报站资料分册的细目进行详细介绍，可以更好地组织和管理安装工程相关的资料和文档。

合理的分册细目可以提高安装工程项目管理的效率和质量，确保工程进展顺利进行。
