施乐 DC400 故障代码( ):表示与故障码对应的内部代码软件故障U0-1(4001)软件异常MCU/SW板软件异常(命令失效，3.1MCU/SW板J460 TXD/RXDU0-2(4002)软件异常MCU/SW板软件异常(MC状态遣移异常)U0-3(4003)软件异常MCU/SW板软件异常(工作间通信异常)U0-4(4004)软件异常MCU/SW板软件异常(工作开始参数异常)U0-5(4005)软件异常MCU/SW板软件异常(工作控制异常)U0-7(4007)软件异常MCU/SW板软件异常(主电机一直转动)U0-8(4008)软件异常MCU/SW板软件异常(工作停止参数异常)U0-9(4009)软件异常MCU/SW板软件异常(无法停止工作)电机异常U1-1(4111)主电机异常 4.1MCU/SW板J403-8 M/C CLOCK 主电机在打印周期500毫秒未收到编码脉冲[4-1]U1-2(4112)定影风扇异常10.1MCU/SW板J403-9"定影风扇故障信号(H)+5V"电源ON后1分钟,仍旧为"1"(正常为"0")U1-3(4113)低压电源风扇异常 1.10 MCU/SW板J402-31"低压电源风故障信号(H)+5V"电源ON后1分钟,仍旧为"1"IIT(扫描器部分)原稿扫描电机;扫描原位传感器U2-1(4421)扫描灯架异常 6.2 IIT/IPS板J734-A5"IIT对位传感器ON(H)+5V",当电源ON或IIT对位传感器ON扫描灯架开始扫描后,一定时间未OFF U2-2(4422)扫描灯架异常 6.2 IIT/IPS板J734-A5"IIT对位传感器ON(H)+5V"当电源ON或IIT对位传感器OFF描灯架开始返回后,一定时间未ONU2-3(4423)扫描灯架异常IIT对位(扫描灯架原位)传感器OFF时,6.2 IIT/IPS板J735-7"扫描灯架电机时钟与计算值差超过10个脉冲IOT(复印部分)的故障码光栅输出扫描器,ROS=Raster Output ScannerU3-1(4131)光栅输出扫描器,ROS异常 6.4 MCU/SW板J402-16"激光扫描原位传感器SOS"检测到长间隔和短间隔故障U3-3(4133)光栅输出扫描器,ROS异常 6.4 MCU/SW板J402-16"激光扫描原位传感器SOS"检测到激光束的间隔Line Sync超过规定值U3-4(4134)光栅输出扫描器,ROS异常 6.4 MCU/SW板J402-16"激光扫描原位传感器SOS"检测到激光束的间隔Line Sync低于规定值U3-5(4135)光栅输出扫描器,ROS异常 6.5 MCU/SW板J402-20"ROS电机准备好ON(L)+5V"15秒未准备好,激光扫描多面反射镜电机故障定影异常U4-1(4141)定影温度异常SSR ON 后一定时间未OFF(10.2 MCU/SW板J402-30主灯ON(H)+5V;J402-11副灯ON(H)+5V)U4-2(4142)定影超温故障10.2 MCU/SW板J401-1定影热敏电阻连续500毫秒检测到定影超温(温度超过250度)U4-3(4143)定影热敏电阻开路10.2 MCU/SW板J401-1定影热敏电阻开路(常温大约210K欧母;高温大约1.4K欧母)传存储器出错U6-1(4061)电源ON时ROM出错MCU/SW板ROM总和校验出错 3.1MCU/SW板J460 TXD/RXDU6-2(4062)电源ON时RAM出错MCU/SW板RAM读/写出错U6-3(4063)电源ON时EEP ROM出错MCU/SW板EEPROM保存值损坏.更换MCU/SW板时执行20/67进行IOT全部NVM初始化U6-4(4064)电源ON时EEP ROM出错MCU/SW板EEPROM读/写出错.更换MCU/SW板时执行20/67进行IOT全部NVM初始化U6-5(4065)电源ON时内存出错复印张数码(CPM码)出错,在25张的机器上装了35/40张的ROMU6-6(4066)电源ON时内存出错副(SUB)NVM的复印张数码(CPM码)读取出错/CPM 码值异常U6-41(4461)电源ON时内存出错IIT/IPS板总和校验出错.更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-42(4462)电源ON时内存出错IIT/IPS板RAM读/写出错,更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-43(4463)电源ON时内存出错IIT/IPS板EEPROM保存值损坏,更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-44(4464)电源ON时内存出错IIT/IPS板EEPROM读/写出错,更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-82(4862)电源ON时内存出错 3.2 Switcher的内存出错(DC/MP机的D-PORT RAM读/写出错)U6-95电源ON时内存出错 3.3 收费电子记帐计数器数值异常接口(I/F)之间通信出错U7-31(4371)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（初始通信检查出错）U7-32(4372)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（Praming/Overrun/Parity错误）U7-33(4373)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（BCC错误）U7-34(4374)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（无通信经过一定时间无应答）U7-35(4375)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（通信不成立,连续接收超过规定次数的NACK）U7-41(4471)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（初始通信检查出错）3.1MCU/SW板J460 TXD/RXDU7-42(4472)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（Praming/Overrun/Parity错误）U7-43(4473)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（BCC错误）U7-44(4474)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（无通信经过一定时间无应答）U7-45(4475)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（通信不成立,连续接收超过规定次数的NACK）U7-51(4571)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（初始通信检查出错）U7-52(4572)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（Praming/Overrun/Parity错误）U7-53(4573)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（BCC错误）U7-54(4574)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（无通信经过一定时间无应答）U7-55系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（通信不成立,连续接收规定次数的NACK）原稿曝光灯/CCD传感器异常U8-2500毫秒无零交叉信号U8-3(4483)曝光灯/CCD传感器异常 6.1 CCD自动增益(AGC)不良自动增益控制AGC=Automatic Gain ControlU8-4(4484)曝光灯/CCD传感器异常 6.1 CCD自动Offset时奇/偶补偿有差异(AOC不良1)自动偏移控制AOC=Automatic Offset ControlU8-5(4485)曝光灯/CCD传感器异常 6.1 CCD自动Offset时Offset补偿有差异(AOC不良2)自动偏移控制AOC=Automatic Offset ControlU8-6(4486)曝光灯/CCD传感器异常 6.1 遮蔽(黑影)Shading修正值读取不良SWITCHER异常U9-1(4801)SWITCHER异常 3.2电子分页器(SWITCHER)接触不良U9-3X(4831)SWITCHER异常 3.2电子分页器(SWITCHER)自走同步信号不良U9-41(4841)SWITCHER异常 3.2电子分页器(SWITCHER) IOT同步信号不良EPSV接口出错UE-1(4901)与EPSV接口出错与EPSV接口Login资料不一致UE-2(4902)与EPSV接口出错 3.4 J405-5,7EP.SV与相关产品间通信出错UE-10(4910)与EPSV接口出错无法将故障码通知维修中心UE-11(4911)与EPSV接口出错无法改变EPSV的设置资料UE-12(4912)与EPSV接口出错无法清除EPSV的报警资料UE-13(4913)与EPSV接口出错无法清请求维修中心回收零配件UE-14(4914)与EPSV接口出错UE-71(4971)与EPSV接口出错 3.4 J405-5,7MCU/SW板与EPSV板的I/F异常（初始通信检查出错）UE-72(4972)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（Praming/Overrun/Parity错误）UE-73(4973)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（BCC错误）UE-74(4974)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（无通信经过一定时间无应答）UE-75(4975)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（通信不成立,连续接收规定次数的NACK）纸盘提升故障H1-1(4211)第1纸盘提升故障纸盘1升降电机提升激励后10秒7.2MCU/SW板J409- 纸盘1水平面传感器没能传感(未测到纸堆叠位置)H1-2(4212)第2纸盘提升故障纸盘2升降电机提升激励后10秒7.2MCU/SW板J409-27纸盘2水平面传感器没能传感(未测到纸堆叠位置,传感(H)+5V) H1-3(4213)第3纸盘提升故障纸盘3升降电机提升激励后10秒7.3MCU/SW板J409-19纸盘3水平面传感器没能传感(未测到纸堆叠位置,传感(H)+5V) H1-4(4214)第4纸盘提升故障纸盘4升降电机提升激励后10秒7.4MCU/SW板J409-9纸盘4水平面传感器没能传感(未测到纸堆叠位置,传感(H)+5V)双面组件故障H2-71(4271)双面组件故障5秒内对初始化命令未应答 3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXDH2-72(4272)双面组件故障接收资料发生Praming/Overrun/Parity错误3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXDH2-73(4273)双面组件故障接收资料发生BCC错误 3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXDH2-74(4274)双面组件故障双面组件再送5次后未应答 3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXD 纸尺寸不对H4-2(42C2)第2纸盘纸尺寸不对7.2MCU/SW板J409-12纸盘2纸尺寸开关输出电压低于规定值(A5以下尺寸)[7-2]H4-3(42C3)第3纸盘纸尺寸不对7.3MCU/SW板J409-10纸盘3纸尺寸开关输出电压低于规定值(A5以下尺寸)[7-3]H4-4(42C4)第4纸盘纸尺寸不对7.4MCU/SW板J409-8纸盘4纸尺寸开关输出电压低于规定值(A5以下尺寸)[7-4]双面自动输稿器DADF故障H6-12(4612)DADF故障 5.3 DADF板J6-14DADF编码传感器时钟信号,在DADF对位辊电机转动后一定时间未接收到H6-21(4621)DADF故障 5.2 DADF板J8-3 DADF搓纸传感器的A/D输入电压未达到调整范围H6-22(4622)DADF故障 5.2 DADF板J8-3 DADF搓纸传感器经过调整后仍旧检测有纸H6-23(4623)DADF故障 5.4 DADF板J6-8 DADF预对位传感器1经过调整后后仍旧检测有纸H6-24(4624)DADF故障 5.4 DADF板J6-8 DADF预对位传感器1的A/D输入电压未达到调整范围H6-25(4625)DADF故障 5.6 DADF板J6-11 DADF对位传感器的A/D电平出错H6-26(4626)DADF故障 5.6 DADF板J6-11 DADF对位传感器的数位出错H6-27(4627)DADF故障 5.6 DADF板J6-2 DADF出口/反转传感器的A/D电平出错H6-28(4628)DADF故障 5.6 DADF板J6-11 DADF对位传感器的数位出错H6-61(4661)DADF EEPROM故障DADF EEPROM检查总和出错 5.1H6-62(4662)DADF EEPROM故障DADF RAM 读/写出错H6-63(4663)DADF EEPROM故障DADF EEPROM保存值坏H6-64(4664)DADF EEPROM故障DADF EEPROM读/写出错H6-71(4671)DADF故障IIT/IPS板与DADF控制板I/F（初始通信检查出错） 5.1H6-72(4672)DADF故障IIT/IPS板与DADF控制板I/F Praming/Overrun/Parity错误H6-73(4673)DADF故障IIT/IPS板与DADF控制板I/F（BCC错误）H6-74(4674)DADF故障IIT/IPS板与DADF控制板I/F（无通信经过一定时间无应答）H6-75(4675)DADF故障IIT/IPS板与DADF控制板I/F（通信不成立,连续接收规定次数的NACK）页内存故障H8-2(4820)页内存故障 3.2页内存板接触不良H8-65(4865)页内存故障 3.2标准页内存板读/写出错H8-66(4866)页内存故障 3.2扩充页内存板读/写出错H8-67(4867)页内存故障 3.2待机时无法待机H8-68(4868)页内存故障 3.2初始化时出错硬盘故障HD-1(4D01)硬盘故障 3.2打开电源或硬式/软式重设后一定时间仍旧未变成待机状态HD-2(4D02)硬盘故障 3.2打开电源或硬式/软式重设后硬盘自检出现出错HD-3(4D03)硬盘故障 3.2向硬盘发出命令时出现,硬盘忙无法下命令,拒绝执行下达的命令HD-10硬盘故障 3.2打开电源或硬式/软式重设后硬盘未进行不良块检查和清除HD-11硬盘故障 3.2硬盘的不良块超过备份块无法保证规定的存储容量HD-7X硬盘故障 3.2 Switcher与HD sys接口出错邮箱Mail Box故障F2-1(4F21)Mail Box入口传感器卡纸定影出口传感器ON后一定时间邮箱Mail Box入口传感器未ONF2-2(4F22)Mail Box入口传感器卡纸邮箱Mail Box入口传感器0N后一定时间未OFFF2-3(4F23)Mail Box误送卡纸纸无法进入邮箱Mail Box入口传感器模式下,邮箱Mail Box入口传感器ONF2-6(4F26)Mail Box待机时卡纸打开电源或待机时邮箱Mail Box入口传感器0NF3-1(4F31)垂直/1斗传感器部卡纸邮箱Mail Box入口传感器0N后一定时间垂直或1斗传感器未ONF3-2(4F32)垂直/1斗传感器部卡纸垂直传感器/1斗传感器ON后一定时间未OFFF3-6(4F36)垂直/1斗传感器部卡纸打开电源或待机时垂直传感器/1斗传感器ONF5-1(4F51)邮箱连锁开关打开邮箱Mail Box连锁开关打开连锁开关E5-1(4E51)复印机左门连锁开关 1.9 MCU/SW 板J403-20复印机左门连锁开关关闭(L)+5V[1-1]E6-1(4E61)柜(Cabinet)连锁开关 1.9 MCU/SW 板J409-3复印机工作台(柜)连锁开关关闭(L)+5V[1-10]E7-3(4E73)双面组件连锁开关打开 1.9 双面组件板 J474-5双面组件连锁开关打开[8-33]卡纸故障纸盘2垂直输送传感器检测到卡纸C2-2(4C22)纸盘2进纸卡纸纸盘2进纸离合器激励后1.6秒8.5 MCU/SW 板J403-31纸盘2垂直输送传感器未ON:进纸卡纸C3-2(4C32)纸盘3进纸卡纸8.2 MCU/SW 板J409-17纸盘3进纸离合器激励后900毫秒,8.5 J403-31纸盘2垂直输送传感器未ONC4-2(4C42)纸盘4进纸卡纸8.7 8.6 MCU/SW 板J409-31纸盘3垂直输送传感器ON后,纸盘2垂直输送传感器未ONC8-2(4C82)双面组件进纸卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON(传感器上有纸)C9-2(4C92)手进纸(MSI)卡纸8.4 MCU/SW 板J408-8 MSI(手进纸)进纸离合器激励后1310毫秒8.5 MCU/SW 板J403-31纸盘2垂直输送传感器未ON 纸盘3垂直输送传感器检测到卡纸C3-1(4C31)纸盘3进纸卡纸8.2 MCU/SW 板J409-17纸盘3进纸离合器激励后1600毫秒,8.6 MCU/SW 板J409-31纸盘3,垂直输送传感器未ONC4-1(4C41)纸盘4进纸卡纸8.2 MCU/SW 板J409-7纸盘4进纸离合器激励后2380毫秒,8.6 MCU/SW 板J409-31纸盘3垂直输送传感器未ON8.7 MCU/SW 板J409-2纸盘4水平输送传感器ON后1260毫秒,8.6 MCU/SW 板J409-31纸盘3垂直输送传感器未ONC8-3(4C83)双面组件进纸卡纸8.6 MCU/SW 板J409-31纸盘3垂直输送传感器ON(传感器上有纸)纸盘4水平输送传感器检测到卡纸C4-0(4C40)纸盘4进纸卡纸8.2 MCU/SW 板J409-7纸盘4进纸离合器激励后1440毫秒,8.7 MCU/SW 板J409-2纸盘4水平输送传感器未ONC8-4(4C84)双面组件进纸卡纸8.7 MCU/SW 板J409-2纸盘4水平输送传感器ON(传感器上有纸)对位传感器检测到卡纸C6-1(4C61)双面组件进纸卡纸8.15双面组件板 J224-2双面组件等待离合器ON后一定时间8.11 MCU/SW 板J403-12对位传感器未ONE1-1(4E11)对位传感器卡纸8.11 MCU/SW板J403-5对位离合器ON后的预定时间,J403-12对位传感器仍是ONE1-6(4E16)对位传感器卡纸8.11 MCU/SW板J403-12对位传感器仍是ON (传感器上有纸)C1-3(4C13)纸盘1进纸卡纸纸盘1进纸离合器激励后1.3秒,8.12 MCU/SW 板J403-12对位传感器未ONC2-3(4C23)纸盘2进纸卡纸纸盘2垂直输送传感器(8.5 MCU/SW 板J403-31)ON后610毫秒,8.11 MCU/SW 板J403-12对位传感器未ONC3-3(4C33)纸盘3进纸卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON后610毫秒,8.11J403-12对位传感器未ON,纸盘2与对位传感器间卡纸C4-3(4C43)纸盘4进纸卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON后610毫秒,8.11 MCU/SW 板J403-12对位传感器未ONC9-3(4C93)手进纸(MSI)卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON后940毫秒,8.11 MCU/SW 板J403-12对位传感器未ON 定影出口开关检测到卡纸E3-1(4E31)定影卡纸8.12 MCU/SW板J403-4定影出口开关ON后一定时间未OFFE3-6(4E36)定影卡纸8.12 MCU/SW板J403-4定影出口开关ON(开关上有纸)E1-2(4E12)对位传感器卡纸8.11 MCU/SW板J403-5对位离合器ON后1850毫秒,8.12 J403-4定影出口开关未ON面向上出纸开关检测到卡纸E4-1(4E41)面向上出纸部卡纸未将纸反转时8.12 MCU/SW板J403-30面向上出纸开关ON后一定时间未OFFE4-3(4E43)面向上出纸部卡纸将纸反转后8.12 MCU/SW板J403-30面向上出纸开关ON后1000毫秒双面组件等待传感器仍旧ON将纸反转后8.12 MCU/SW板J403-30面向上出纸开关ON后一定时间未OFFE1-3(4E13)对位传感器卡纸8.11 MCU/SW板J403-5对位离合器ON后1850毫秒,8.12 J403-30面向上出纸开关未ONE4-5(4E45)面向上出纸部卡纸8.13 双面组件板 J473-4偏移爪盘反转离合器ON后440毫秒8.12 MCU/SW 板J403-30面向上出纸开关仍旧OFFE4-6(4E46)面向上出纸部卡纸8.12 MCU/SW 板J403-30面向上出纸开关ON(开关上有纸)双面组件出口传感器检测到卡纸E4-2(4E42)面向上出纸部卡纸未将纸反转时8.12 MCU/SW板J403-30面向上出纸开关ON后一定时间未将双面组件出口传感器ONE8-1(4E81)双面组件卡纸8.14 双面组件板 J474-2双面组件出纸传感器ON后一定时间未OFF[8-30]E8-6(4E86)双面组件卡纸8.14 双面组件板 J474-2双面组件出纸传感器ON(传感器上有纸)双面组件等待传感器检测到卡纸C8-6(4C86)双面组件进纸卡纸8.14双面组件板 J475-2双面组件等待传感器ON(传感器上有纸)[8-31]E8-2(4E82)双面组件卡纸8.12 MCU/SW板 J403-30面向上出纸开关ON后一定时间,8.14双面组件板J475-2双面组件等待传感器未ONE4-3(4E43)面向上出纸部卡纸将纸反转后8.12 MCU/SW板J403-30面向上出纸开关ON后1000毫秒双面组件等待传感器仍旧ON 双面自动输稿器DADF原稿卡纸A1-1(4A11)原稿卡纸电源ON或待机时5.2 DADF板J8-2搓纸传感器ON或5.4 DADF板J6-8 DADF预对位传感器1 ONA1-2(4A12)原稿卡纸原稿进入后一定时间5.2 DADF板J8-2搓纸传感器未ON或5.4 DADF板J6-8 DADF预对位传感器1未ONA1-3(4A13)原稿卡纸 5.2 DADF板J8-2搓纸传感器ON后一定时间未OFFA2-1(4A21)原稿卡纸电源ON或待机时5.4 DADF板J6-8 DADF预对位传感器2 ON或J6-6 DADF预对位传感器 ONA2-2(4A22)原稿卡纸 5.5 DADF板J7-7,8,9,10对位辊驱动电机ON后一定时间 5.4 J6-8 预对位传感器1未ON或J6-6 预对位传感器2未ON A2-3(4A23)原稿卡纸 5.6 DADF板J6-11 DADF对位传感器ON后一定时间未OFFA2-4(4A24)原稿卡纸 5.6 DADF板J6-11 DADF对位传感器ON后一定时间J6-2 DADF出口/反转传感器未ONA3-1(4A31)原稿卡纸电源ON或待机时5.6 DADF板J6-2 DADF出口/反转传感器ON(传感器上有纸)A3-2(4A32)原稿卡纸 5.4 DADF板J6-6 DADF预对位传感器2,在DADF出口部输送背面后一定时间未ONA3-3(4A33)原稿卡纸 5.6 DADF板J6-2 DADF出口/反转传感器ON后一定时间未OFFA5-1(4A51)DADF连锁开关 1.9 DADF板J2-2 DADF连锁开关关闭(H)+24V[5-71]J1-2(4B12)粉空9.2 MCU/SW 板J402-40粉空传感器传感(H)+5V[9-4]J3-1(4B31)鼓组件(CRU)未安装好 1.9 MCU/SW 板J402-24 CRU连锁开关CRU检测到(L)+5VJ6-1CRU不能用9.1 CRU不能用顾客更换单元监测器CRUM=Customer Relpaceadle Unit Monitor(鼓组件上的EEPROM存储器) J8-1CRUM密码与主机不匹配9.1 检查到CRU密码与主机不匹配J8-3CRUM数据读写出错9.1 MCU/SW 板J402-1 CRUM数据线;J402-38 CRUM读写时钟信号J8-4CRUM通信出错9.1 主机与CRUM通信出错L6-1附件出错 3.4 J405-1,2 TXD→EP,SV J1-7,8。
复印机维修调整代码及其使用方法美能达1054代码进入维修方式 STOP 0 0 STOP 0XXX电气/图象调整手动方式最大暴光量电压调整按STOP 0 0 STOP 0 1 1 3，按等倍键选择灯电压设定方式，按复印键暴光灯亮，用无级变倍键调整灯电压为81V 手动暴光方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 3按变倍键改变数值，按增大键，图象变浅，按减小键，图象变深自动方式最佳暴光设定调整按STOP 0 0 STOP 0 1 1 5 按复印键，机器进行自动调整ATDC 传感器调整按STOP 0 0 STOP 0 1 1 8 按复印键，机器进行自动调整前沿定位调整〈等倍〉按STOP 0 0 STOP 0 1按STOP按复印键，按4按复印键，按C键用数字键输入新值按复印键前沿定位调整〈放大〉200%按STOP 0 0 STOP 0 1 按STOP按复印键，按两次1键按复印键，按C键输入新值按复印键图象前端消边宽度调整按STOP 0 0 STOP 0 1 按STOP按复印键，按1.2和复印键，按C键输入新值按复印键出厂设置参数STOP 00 STOP 0 1 STOP START按数字键输入代码0-13，START按C键清除旧数据，按数字键输入新数据,START键存储,还原键2次返回正常状态A0 镜头焦距设定标准=50 调整范围49-51A1 头1：1位置校正标准=50 调整范围 42-57 每一数字=4个校正单位A2 射镜1：1位置校正标准=50 调整范围42-57每一数字=8个校正单位A3 大缩小长度比率调整标准=50 调整范围42-57每一数字=0。
5%A4 1：位置》标准=50 调整范围30-70每一数字=0。
28MMA6 本复印同步校正标准=50 调整范围30-70每一数字=0。
28MMA11 放大缩小同步校正标准=50 调整范围30-70每一数字=0。
28MMA12 消除纸头宽度调整标准=50 调整范围42-58每一数字=0。
基士得耶一体机维修代码(2008-11-24 16:31:37)标签：杂谈测试代码：进入维修模式--在打开电源同时按住“印刷启动”“停止”“消除”键，按“存储”键选择输入/输出--1=输入 0=输出输出1 输稿器马达启动2 原稿压力电磁铁3 卸板马达启动4 压板马达启动5 转向辊离合器6 抽风扇马达启动7 吹风刀马达启动 8 钥匙计数器正计数9 纸板计数器正计数 10 总计数器正计数11 供墨电磁铁吸合 12 滚筒锁定电磁铁吸合13 印刷压力电磁铁吸合 14 进纸电磁铁吸合15 纸板夹上板电磁铁吸合 16 纸板夹卸板电磁铁吸合17 卸板电磁铁吸合 18 纸台电机下降19 纸台电机上升 20 主电机倒转继电器吸合21 暴光灯亮 22 裁纸电机从前移到后23 裁纸电机从后移到前 24 图象电机向正方向旋转25 图象电机向负方向旋转 26 滚筒10rpm转动27 滚筒20rpm转动 28 滚筒60rpm转动29 滚筒75rpm转动 30 滚筒90rpm转动31 滚筒105rpm转动 32 滚筒120rpm转动33 送稿电机启动 34 进板电机启动35 热敏头供电 36 所有指示灯全亮37 分页器送标签纸 38 以10rpm速度印刷39 送稿器模拟送稿输入1 输稿器安全开关2 第一原稿传感器3 第二原稿传感器4 原稿对位5 纸用完传感器6 纸台下限传感器7 纸台高度传感器 8 右侧裁剪开关9 左侧裁剪开关 10 纸板曲张传感器11 无纸板传感器 12 油墨检测13 彩色滚筒 14 滚筒安全传感器15 卸板传感器 16 压板上限传感器17 压板下限传感器 18 废纸盒开关19 废纸盒满传感器 20 第一出纸传感器21 第二出纸传感器 22 印刷压力传感器23 滚筒第一原位传感器 24 滚筒第二原位传感器25 纸板裁剪位置传感器 26 钥匙计数器装进。
一、1、开机后按住8+停止键（C键），先查看故障代码。
2、我的复印机的故障代码为C44。
3、按住0+8键。
4、输入400->设定->在输入0。
5、关机后重新启动一般可能解决。
二、1、根据清除定影器故障代码后，又能使用数天的状况来看，肯定不是热熔断器（恒温器）、定影灯的问题，如果是这两者不正常，根本连预热也完成不了。
2、因为刚刚更换过热敏电阻，也不大可能是热敏电阻本身的原因，但要仔细检查一下热敏电阻的安装位置是否到位正常及线束和连接器是否正常。
3、将定影温度调低一点（08-410代码）及13*开机全清一下，4、如果都不行，只能用替换法来解决此故障，拿一整套定影器、主板等去测试，看到底是哪里的问题。
[分享]东芝169维修手册（内部资料）东芝T169维修呼叫代码和调整代码一：出错代码C01：主电机锁死C21：灯架初始化错误C25：扫描单元检测器出错C26：暴光灯未连接或浪涌检测出错C38：替换的静电复印单元出错C41：电源接通时热敏电阻不正常或加热器未连接C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常C45：在加热器的末端，热敏电阻未连接C56：PFC与主电机之间通信出错C57：主机与IPC之间通信出错C71：供纸马达锁定出错C73：EE-PROM初始化出错C74：出口/反转出感器检测到错误的调整C81：风扇马达锁定出错C82：引导传感器调整出错C95：电源风扇未连接C96：定影风扇未连接C97：真空风扇未连接C98：IC计时器不能正常工作C99：PFC微机不正常二：调整模式05项目调整205：显影器偏压DC调整初始值=156 范围0-255210：栅压初始值调整初始值=106 范围0-255220：转印变压器DC输出高调整初始值=180 范围0-255221：转印变压器DC输出中心调整初始值=155 范围0-255222：转印变压器DC输出低调整初始值=111 范围0-255233：分离输出高调整初始值=67 范围0-255234：分离输出中心调整初始值=49 范围0-255235：分离输出低调整初始值=35 范围0-255261：激光电源600DPI初始值调整初始值=42 范围0-255304：扫描器输送倍率（0.1/级）初始值=128 范围0-255305：扫描器输送不对齐（0.126MM/级）初始值=128 范围85-171306：CCD扫描不对齐（0.04233MM/级）初始值=128 范围5-251354：R/ADF对齐数（表面，0.5MM级）初始值=10 范围0-20355：R/ADF对齐数（反面，0.5MM级）初始值=10 范围0-20356：ADF位置传感器调整或RADF传感器自动调整357：R/ADF传送速度细调（0.1%/级）初始值=50 范围0-100358：R/ADF水平未对准调整（0.04233MM级）初始值=128 范围0-255365：R/ADF顶位置调整（表面，0.1MM/级）初始值=50 范围0-100366：R/ADF顶位置调整（反面，0.1MM/级）初始值=50 范围0-100380：ADF容量盘调整，盘窄381：ADF容量盘调整，盘宽08项目调整202：外置计数器选择0：无外置计数器1：绕组控制器2：非标准3：保留204：自动清除[秒]0：无效1：15秒2：30秒3：45秒4：60秒5：75秒6：90秒7：105秒8：120秒9：135秒10：150秒11：180秒12：210秒13：240秒14：270秒15：300秒205：自动低功率0：无效1：有效206：自动睡眠0：无效1：有效224：SFB尺寸0：A3 1：A4 2：A4R 3：A5R 4：B4 5：B5 6：B5R 7：LETTER 8：LETTER-R9：LEDGER 1O：LEGAL 11：STATEMENT-R 12：COMPUTER 13：FOLIO14：未定义15：COM10 16：MONARCH225：复印机纸盒尺寸0：A3 1：A4 2：A4R 3：A5R 4：B4 5：B5 6：B5R 7：LETTER 8：LETTER-R9：LEDGER 1O：LEGAL 11：STATEMENT-R 12：COMPUTER 13：FOLIO226：纸盒2与08-225尺寸一样227：纸盒3与08-225尺寸一样228：纸盒4与08-225尺寸一样250：服务个人电话号码（20位）251：PM计数器设置值（0-999999）252：PM计数器当前值（0-999999）255：PFP安装状态0：AUTO（观察PFC纸盒安装状态，自动改到1或2）1：PFP1 2：PFP2 3：保留4：无256：LCF尺寸0：A4 1：LT 2：保留351：显示AR1模型总计数器数据352：A3/LD双倍计数0：单倍计数1：双倍计数355：显示AR1模型鼓计数器374：DF扫描计数375：复印作业（打印）计数器376：打印机作业（打印）计数器377：传真作业（打印）计数器385：扫描器单元中总计数器（显示）386：稿台盖扫描计数388：当替换主PCB扫描单元-复印机时，装载全部计数器指令389：当替换扫描单元复印机-扫描单元时，装载全部计数器指令400：热敏电阻加热器状态计数器0：无错误发生1：C41当启动W-UP时，第一个热敏电阻或加热器出错2：C41当启动W-UP时，第二个热敏电阻或加热器出错3：保留4：C43在W-UP期间，热敏电阻出错5：C44在W-UP期间，加热器出错6：C43待机后，热敏电阻出错7：C44待机后，热敏电阻出错8：C45待机后，加热器端部热敏电阻出错9：C44高温加热器出错10：C46从待机到开始打印期间加热器或热敏电阻出错402：电源接通小时计数器（0-999999）403：定影计数器404：显影材料计数器406：预运行开始时间0：无效1：30秒2：35秒3：40秒4：45秒5：50秒6：55秒7：60秒407：预运行操作时间0：无效1：5秒2：10秒3：15秒4：20秒5：25秒6：30秒7：40秒8：50秒9：60秒10：150秒408：对厚纸的预运行操作时间0：无效1：1秒2：2秒3：3秒4：4秒5：5秒6：6秒7：7秒8：8秒9：9秒10：10秒11：12秒12：14秒13：16秒14：18秒15：20秒410：打印时的固定温度4：170度5：175度6：180度7：185度8：190度9：195度10：200度11：205度12：210度13：215度411：待机时的固定温度0：170度1：175度2：180度3：185度4：190度5：195度6：200度7：DROP CONTROL ON412：低功率时的固定温度0：OFF 1：120度2：130度3：140度4：150度5：160度413：厚纸张的固定温度0：无效1：195度2：200度3：205度4：210度462：切换到RADF混合文件装载0：无效1：有效480：纸盒优先级选择0：A4/LT 1：LCT 2：纸盒1 3：纸盒2 4：纸盒3 5：纸盒4481：自动纸盒改变0：无1：正常483：多棱电机前启动设置0：有效1：无效2：仅为DF503：在图象质量模式中的密度缺省0：AUTO 1：亮3 2：L2 3：L1 4：中心5：暗1 6：D2 7：D3 8：节约墨粉550：图象模式缺省0：标准1：照片2：文本603：自动双倍模式0：无效1：单倍/双倍2：双倍/双倍604：APS优先级选择0：APS 1：AMS 2：无3：全图象611：书本双倍文件选择0：左手打开1：右手打开614：功能清除LED闪烁0：无效1：有效620：APS强制开始0：按一次1：保留2：无效641：自动分页模式也在面板上设置0：无效1：装订2：分页3：无效4：垂直和水平交替5：分页错位642：分页器模式优先级选择（面板设置）0：NON SORT 1：STAPLE 2：SORT 3：NON SORT4：ALTERNATION 5：SORT OFFSET 6：NON SORT OFFSET648：全清时整理器BIN初始化0：无效1：无效649：杂志分页设置0：左手打开1：右手打开650：二合一/四合一设置0：水平写1：垂直写665：设置PPC区缺省673：鼓清零430：鼓PM设定。

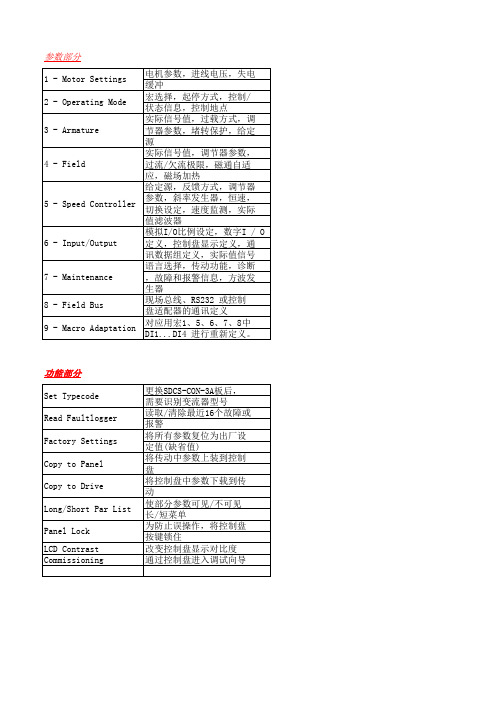

ABB变频器(ACS401001132)故障代码表代码显示描述过流1)负载太大1OVEACURAENT2)加速时间太短(参数2201ACCELERTIME1和2203ACCELERTIME2)3)电机或电机电缆故障或连接错误DC过压1)检查电源是否长期或瞬间过压2DCOVERVOCTAGE2)减速时间太短(参数2202DECELERTIME1和2204DECELERTIME2)3)启动斩波器大小与变频器不匹配ACS400温度过高(散热器),使用限制值为95摄氏度3ACS400OVEATEMP1)检查通风和风扇的运行2)检查电机功率是否匹配电流故障4SHORTCIRCJIT1)电机或电机电缆短路2)电源波动5OUTPUTOVERLOAD 变频器过载,ACS400的输出电流超过所给的额定值DC欠压6DCUNDEAVOLTAGE1)电源缺相2)溶短器故障7ANALOGUEINPUT1 A/1故障.A/1小于AI1FLTLINT(3022) 参看参数3001AI<MINFUNCTION8ANALOGUEINPUT2 A/2故障.A/2小于AI2FLTLINT(3023) 参看参数3001AI<MINFUNCTION9MOTCRCVEATEMP 电机温度过高(ACS400估计)参看参数3004-3008操作盘丢失,正在接受来自操作盘的起停和方向信号时,操作盘断开1)传动处于本地控制(控制盘上显示LOC)10PANELLOSS 2)传动处于远程控制(REM)但启动/停止,方向指令以及给定来自于控制盘.参看参数组10 COMMANDINPUTS和11REFERENCESELECT3)参看参数3002PANELLOSS参数不匹配1)MINIMUNAI1>MAXMUNAI1(参数11PARAMETERING1301,1302)2)MINMUNAI2>MAXMUNAI2(参数1304,1305)3)MINMUNFREO>MAXMUNFREO(参数2007,2008)4)PFC宏需要使用I/O扩展模块(NDIO),但DDCS的参数设置不正确12MOTORSTALL 电机堵转,可能由负载太大或电机功率不足引起.参看参数3009-3012串行通讯丢失13SERIALCOMNLOSS 1)检查外部控制系统和ACS400内的连接2)参考参数5003COMNFAULTTIME和5004COMNFAULTFUNC14EXTERNALFAULTSIGNAL外部故障连锁.参看参数3003EXTERNALFAULT输出接地故障,供电电源负载不平衡15OUTPUTEARTRFAULT1)电机或电机电缆故障2)电机电缆过长1)DC回路脉动太大2)电源缺相16DCBUSRIPPLE3)熔断器故障17UNDERLOAD 电机负载太小.检查传动机构是否正常,参看参数3013-301518保留DDCS通讯故障1)检查DDCS模块和光纤2)检查现场总线适配器状态,参考相应的现场总19DDCSLINK线适配器手册3)检查外部控制系统和适配器之间的连接4)检查PFC控制所需的I/O扩展模块(NDIO)的状态20AICUTOFRANGE模拟输入信号超出范围,请检查A1信号21-26HARDWAREEAROR硬件错误,联系供应商注:1)全屏幕闪动(ACS100-PAN),CONMLOSS(ACS-PAN).串行通讯故障,控制盘与ACS400连接故障2)红色LED闪烁,需断电复位.。
XEROX 施乐 Able1250/3250；1406/1406D；3401 ;DC400 数码激光复印机维修调整/故障码定影超温故障码U4-2的清除: 打开左门连锁开关(L/H)2-123LCD1进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码50.4按功能码Function键5按数字键,键入功能码20.6按复印键. LCD显示[50-20]的NVM值7按"写入"键,键入"0",按复印键不发挥存储器(N.V.M)数据初始化20/60IOT调整用的NVM初始化链码 6,9,20,26 (FAX用NVM除外)20/62系统资料用的NVM初始化链码 2920/64IIT/IPS调整用的NVM初始化链码 2120/66模式设置用的NVM初始化链码 6,9,12,20,23,15,28,50 (FAX用NVM除外)20/68IIT全部链码21的NVM初始化链码 2120/70功能码60～80的NVM实施链码 6,9,20,21,23,25,27,28,29,50 (FAX用NVM除外)20/71规格设置用的NVM初始化链码 28 (FAX用NVM除外)20/80故障历用用的NVM初始化链码 40;功能码 120/81卡纸历历用的NVM初始化链码 40;功能码 2～420/82故障计数器用的NVM初始化链码 40;功能码 10～4920/83卡纸计数器用的NVM初始化链码 40;功能码 50～5920/85全部NVM初始化(包括HFSI计数器)全部NVM初始化 (FAX用NVM除外)IIT(扫描器部分) / IOT(复印部分的输入,输出)的故障码故障码分类表An_nn DADF的原稿卡纸,连锁开关打开故障Kn_nn使用FAX功能时,出现操作故障Cn_nn IOT或双面组件纸盘卡纸故障Ln_nn相关产品未接入Dn_nn自诊断时,检测出系统出错码Un_nn IOT的系统出错而无法复印/打印的故障En_nn IOT或双面组件输纸纸路卡纸故障,连锁开关打开故障UE_nn与SPSV相关的接口异常Hn_nn IOT在可复印/打印的状态下却无法使用选购附件装置/工能的故障Xn_nn FAX通信故障Jn_nn通知要更换消耗品及操作故障Nn_nn与打印机ESS相关的故障XEROX 施乐 Able1250/3250；1406/1406D；3401 ;DC400 数码激光复印机维修调整对位调整数码激光复印机,IOT图像打印输出与IIT原稿扫描之间在鼓成像上没直接关系,4-38为此对位调整一定要先将IOT打印输出的对位调整正确后才能调整IIT原稿扫描的图像对位IOT打印输出对位调整IOT副扫描前沿对位(对位辊ON时间)调整1按住"0"键超过3秒,按复印键,LCD显示反转进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码234按功能码Function键5按数字键,键入功能码12,选择纸盘1,使用A3纸6按复印键. 打印出1bit格子测试样板7检查打印出来的1bit格子测试样板,其前沿要在2.0±0.3毫米,未达到要求时进入诊断(C/E)模式20/1"前沿(IOT副扫描)对位调整",调整范围10←30→50,每步0.346毫米)IOT主扫描前边(横向)对位(激光视频信号同步时间)调整4-381按住"0"键超过3秒,按复印键,LCD显示反转进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码234按功能码Function键5按数字键,键入功能码12,选择纸盘1,使用A3纸6按复印键. 打印出1bit格子测试样板7检查打印出来的1bit格子测试样板,其前边要在2.0±0.3毫米,未达到要求时进入诊断(C/E)模式6/80"激光(IOT主扫描)前边对位调整",调整范围1←50→99,每步0.0423毫米) IOT消边量调整4-391稿台玻璃上放黑纸或(打开稿台盖板),进行全黑复印,确认复印件四边全白部分为2.0±1毫米,2前沿未达到要求时进入诊断(C/E)模式6/93"副扫描前沿消边量调整",调整范围0,±0毫米←47,2毫米→94,4毫米,每步0.0423毫米)3后沿未达到要求时进入诊断(C/E)模式6/94"副扫描后沿消边量调整",调整范围0,-3mm←15,+1mm→32,+8mm,每步0.346毫米)4后边未达到要求时进入诊断(C/E)模式6/92"主扫描后边消边量调整",调整范围0,±0毫米←47,2毫米→94,4毫米,每步0.0423毫米)5前边未达到要求时进入诊断(C/E)模式6/91"主扫描前边消边量调整",调整范围0,±0毫米←47,2毫米→94,4毫米,每步0.0423毫米) IIT原稿扫描的图像对位调整(稿台压板模式)IIT前沿对位调整4-401稿台玻璃上放入测试卡499T283,选择纸盘1,使用A3纸进行复印,确认复印件前沿到图像前沿为10±1毫米,前沿未达到要求时2进入诊断(C/E)模式6/30"IIT(副扫描方向)自动前沿对位调整",按复印键,开始自动前沿对位调整,打开稿台盖板再按复印键, LCD显示"诊断进行中"开始自动调整,调整结束后,调整值存入21/71的NVM中,如果有必要进行微调时进入诊断(C/E)模式21/71"IIT前沿(副扫描)对位调整",调整范围120←132→144)IIT横向对位调整4-401稿台玻璃上放入测试卡499T283,选择纸盘1,使用A3纸进行复印,确认复印件前边到图像前边指示部为48.5±1毫米,前边未达到要求时2进入诊断(C/E)模式6/31"IIT自动边缘对位(主扫描方向)调整",按复印键,开始自动前边对位调整,打开稿台盖板再按复印键, LCD显示"诊断进行中"开始自动调整,,调整结束后,调整值存入内存和21/70的NVM中,如果有必要进行微调时进入诊断(C/E)模式21/70"IIT边缘(主扫描)对位调整",调整范围32←128→255)IIT前沿对位(副扫描方向)/边缘对位(主扫描方向)自动调整2-121稿台盖板模式,IIT自动前沿对位(副扫描方向)/边缘对位(主扫描方向)调整1进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码4按功能码Function键5按数字键,键入希望的功能码,按复印键后在稿台玻璃上放黑纸或(打开稿台盖板)6按复印键. LCD显示"诊断进行中"开始自动调整7调整结束后,LCD显示"诊断进行中"的信息消失,调整值存入NVM中链码/功能码6/30IIT自动前沿对位(副扫描方向)调整手动调整可使用21/71IIT前边(主扫描)对位调整6/31IIT自动边缘对位(主扫描方向)调整手动调整可使用21/70IIT前沿(副扫描)对位调整对位调整,(双面输稿器DADF模式)扫描(原稿读取)位置/前沿对位(副扫描方向)/边缘对位(主扫描方向)调整1DADF上放入测试卡499T283,选择A4纸进行100%复印,确认复印件前沿到图像前沿为7.0±1.5毫米;边缘为7.0±12.1毫米;,如果未达到要求时2进入诊断(C/E)模式21/80"DADF前沿(副扫描)对位调整",按复印键,调整范围0:-5毫米←40:±0毫米→79:+5毫米,0.127毫米)3进入诊断(C/E)模式21/82"DADF前边(主扫描)对位调整",按复印键,调整范围0:0毫米←45:1.90毫米→196:+8毫米,0.04毫米)调整值存入内存和5/34的NVM中IIT前沿对位(副扫描方向)/边缘对位(主扫描方向)自动调整1进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码4按功能码Function键5按数字键,键入希望的功能码,按复印键后在稿台玻璃上放ALLIGNMENT CHART测试卡6按复印键. LCD显示"诊断进行中"开始自动调整7调整结束后,LCD显示"诊断进行中"的信息消失,调整值存入NVM中5/34IIT自动前沿对位(副扫描方向)调整手动调整可使用21/82IIT前边(主扫描)对位调整IIT自动边缘对位(主扫描方向)调整手动调整可使用21/80IIT前沿(副扫描)对位调整打印输出的图像倍率调整4-42IOT副扫描方向(纵向)倍率(主电机速度)调整1按住"0"键超过3秒,按复印键,LCD显示反转进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码234按功能码Function键5按数字键,键入功能码15,选择纸盘1,使用A3纸,100%倍率6按复印键. 打印出4bit格子/斜线测试样板7检查打印出来的4bit格子/斜线测试样板,其前沿到第26线为202.5±1毫米,未达到要求时进入诊断(C/E)模式50/28"主电机速度微调调整",调整范围0:1598←11:1587→21:1567,每步大约0.1%)IIT副扫描方向(纵向)倍率(原稿扫描电机速度)调整4-42稿台玻璃上放入测试卡499T283,选择A3纸进行100%复印2张,确认复印件第2张指示部之间的测定值为400±3.2毫米,未达到要求时进入诊断(C/E)模式21/1"IIT副扫描方向倍率(扫描电机速度)调整",按复印键,,调整范围0(-1%)←5(±0%)→10(+1%)每步=倍率×0.2%)DADF副扫描方向(纵向)倍率(进稿电机速度)调整4-42稿台玻璃上放入测试卡499T281,选择B4纸进行100%复印,确认复印件指示部之间的测定值为196±3.7毫米,未达到要求时进入诊断(C/E)模式21/83"DADF副扫描方向倍率调整(复印)",按复印键,,调整范围0:-3.5%←35:±0%→70:+3.5%每步0.1%)DADF副扫描方向(纵向)倍率(进稿电机速度)调整(FAX用)4-43用DADF进行FAX送信时,对方要求倍率精确时进行该调整稿台玻璃上放入测试卡499T281(传真机测试卡),选择B4纸,100%进行FAX送信给收信指定的机器,确认该机收信件指示部之间的测定值为196±3.7毫米,未达到要求时进入诊断(C/E)模式21/84"DADF副扫描方向倍率调整(传真)",按复印键,,调整范围0:-3.5%←35:±0%→70:+3.5%每步0.1%) IIT主扫描方向(横向)倍率(CCD读取线扫描速度)调整(主扫描速度:244.7微秒/线,与倍率无关);副扫描100%时的速度:173.0毫米/秒用499T283测试卡复印2张A3副本,确认第2张副本指示部主扫描方向测定值为200±1.6毫米内,未达到要求时进入诊断(C/E)模式21/2"IIT主扫描方向(横向)倍率(CCD读取线扫描速度)调整",按复印键,,调整范围0(-1%)←10(±0%)→20(+1%)每步0.1%)无纸运行2-120不进纸,进行正常复印动作(必须将转印辊BTR移开,长期运行会造成鼓CRU破损1,在正常复印模式下,保持按住"1"键3秒以上按复印键2,与正常复印操作一样地输入复印倍率,张数(设置99张可无限制的复印)后按复印键3,按住"1"键按复印键可停止无纸运行复印全黑/全白复印在C/E模式下,按住"3"键,按复印键.手进纸盘(MSI)导板宽度调整2-122LCD1进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码7.4按功能码Function键5按数字键,键入功能码Function29.按复印键6LCD会显示出手进纸盘(MSI)导板用纸宽度的设定(毫米)值,用纸宽度超过250以上会显示出扣除250后的数值7如果要变更手进纸盘(MSI)导板用纸宽度的设定(毫米)值,将导板移到需要位置后按复印键链码/功能码7/29手进纸盘(MSI)导板宽度检查20/5手进纸盘(MSI)导板最小宽度调整208:(D0)～243:(F3)～255:(FF)20/6手进纸盘(MSI)导板最大宽度调整0:(00)～13:(0D)～47:(2F)激光LD光量;激光LD驱动电流确认2-1221进入诊断(C/E)模式2依次按规格设定键→诊断键→链功能键(Chain Func)3按数字键,键入链码64按功能码Function键5按数字键,键入希望的功能码,716按复印键. 如果是6/71代码,LCD显示0到255之间的数值;如果是6/74为400dpi的激光光量确认或6/73为600dpi的激光光量确认,LCD显示CH1;CH2;CH3;CH5 4个电流值链码/功能码6/71激光LD光量确认检查6/74400dpi的激光驱动光量调整确认6/73600dpi的激光驱动光量调整确认CCD:600dpi热辊直径35毫米OPC感光鼓(直径30毫米,复印25.2K张会显示出更换鼓信息)纸容量:500+500+1000+1000+50=3050张;面向上接纸盘200张;面向下接纸盘500张9/23OPC主充电辊(直径14毫米)高压BCR(AC)ON(L)+24V,鼓消电用AC电压大约437V,9/24OPC主充电辊高压BCR(DC)ON(L)+24V,鼓充电用大约-440V9/26转印辊(直径17.5毫米)高压BTR SEL高压选择,(50/46选择OHP模式)转印辊高压涤纶薄膜(OHP)模式选择9/27分离高压(DTS)和斜槽偏压(CB)分离高压(DTS)-2400V和斜槽偏压(CB)-250±20V9/30转印辊高压BTR遥控ON(L)+5V复印浓度调整用链/功能码:21/5～21/57定影温度调整用链/功能码:20/3,4,11,12,13,14XEROX 施乐 Able1250/3250；1406/1406D；3401 数码激光复印机维修调整/故障码故障码表( ):表示与故障码对应的内部代码软件故障U0-1(4001)软件异常MCU/SW板软件异常(命令失效，3.1MCU/SW板J460 TXD/RXDU0-2(4002)软件异常MCU/SW板软件异常(MC状态遣移异常)U0-3(4003)软件异常MCU/SW板软件异常(工作间通信异常)U0-4(4004)软件异常MCU/SW板软件异常(工作开始参数异常)U0-5(4005)软件异常MCU/SW板软件异常(工作控制异常)U0-7(4007)软件异常MCU/SW板软件异常(主电机一直转动)U0-8(4008)软件异常MCU/SW板软件异常(工作停止参数异常)U0-9(4009)软件异常MCU/SW板软件异常(无法停止工作)电机异常U1-1(4111)主电机异常 4.1MCU/SW板J403-8 M/C CLOCK 主电机在打印周期500毫秒未收到编码脉冲[4-1]U1-2(4112)定影风扇异常10.1MCU/SW板J403-9"定影风扇故障信号(H)+5V"电源ON后1分钟,仍旧为"1"(正常为"0")U1-3(4113)低压电源风扇异常 1.10 MCU/SW板J402-31"低压电源风故障信号(H)+5V"电源ON后1分钟,仍旧为"1"IIT(扫描器部分)原稿扫描电机;扫描原位传感器U2-1(4421)扫描灯架异常 6.2 IIT/IPS板J734-A5"IIT对位传感器ON(H)+5V",当电源ON或IIT对位传感器ON扫描灯架开始扫描后,一定时间未OFF U2-2(4422)扫描灯架异常 6.2 IIT/IPS板J734-A5"IIT对位传感器ON(H)+5V"当电源ON或IIT对位传感器OFF描灯架开始返回后,一定时间未ON U2-3(4423)扫描灯架异常IIT对位(扫描灯架原位)传感器OFF时,6.2 IIT/IPS板J735-7"扫描灯架电机时钟与计算值差超过10个脉冲IOT(复印部分)的故障码光栅输出扫描器,ROS=Raster Output ScannerU3-1(4131)光栅输出扫描器,ROS异常 6.4 MCU/SW板J402-16"激光扫描原位传感器SOS"检测到长间隔和短间隔故障U3-3(4133)光栅输出扫描器,ROS异常 6.4 MCU/SW板J402-16"激光扫描原位传感器SOS"检测到激光束的间隔Line Sync超过规定值U3-4(4134)光栅输出扫描器,ROS异常 6.4 MCU/SW板J402-16"激光扫描原位传感器SOS"检测到激光束的间隔Line Sync低于规定值U3-5(4135)光栅输出扫描器,ROS异常 6.5 MCU/SW板J402-20"ROS电机准备好ON(L)+5V"15秒未准备好,激光扫描多面反射镜电机故障定影异常U4-1(4141)定影温度异常SSR ON 后一定时间未OFF(10.2 MCU/SW板J402-30主灯ON(H)+5V;J402-11副灯ON(H)+5V)U4-2(4142)定影超温故障10.2 MCU/SW板J401-1定影热敏电阻连续500毫秒检测到定影超温(温度超过250度)U4-3(4143)定影热敏电阻开路10.2 MCU/SW板J401-1定影热敏电阻开路(常温大约210K欧母;高温大约1.4K欧母)传存储器出错U6-1(4061)电源ON时ROM出错MCU/SW板ROM总和校验出错 3.1MCU/SW板J460 TXD/RXDU6-2(4062)电源ON时RAM出错MCU/SW板RAM读/写出错U6-3(4063)电源ON时EEP ROM出错MCU/SW板EEPROM保存值损坏.更换MCU/SW板时执行20/67进行IOT全部NVM初始化U6-4(4064)电源ON时EEP ROM出错MCU/SW板EEPROM读/写出错.更换MCU/SW板时执行20/67进行IOT全部NVM初始化U6-5(4065)电源ON时内存出错复印张数码(CPM码)出错,在25张的机器上装了35/40张的ROMU6-6(4066)电源ON时内存出错副(SUB)NVM的复印张数码(CPM码)读取出错/CPM 码值异常U6-41(4461)电源ON时内存出错IIT/IPS板总和校验出错.更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-42(4462)电源ON时内存出错IIT/IPS板RAM读/写出错,更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-43(4463)电源ON时内存出错IIT/IPS板EEPROM保存值损坏,更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-44(4464)电源ON时内存出错IIT/IPS板EEPROM读/写出错,更换IIT/IPS板时执行20/68进行IIT全部NVM初始化U6-82(4862)电源ON时内存出错 3.2 Switcher的内存出错(DC/MP机的D-PORT RAM读/写出错)U6-95电源ON时内存出错 3.3 收费电子记帐计数器数值异常接口(I/F)之间通信出错U7-31(4371)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（初始通信检查出错）U7-32(4372)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（Praming/Overrun/Parity错误）U7-33(4373)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（BCC错误）U7-34(4374)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（无通信经过一定时间无应答）U7-35(4375)系统间通信出错MF主板与控制面板的接口(I/F)异常,MCU/SW板与控制面板的接口(I/F)异常（通信不成立,连续接收超过规定次数的NACK）U7-41(4471)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（初始通信检查出错）3.1MCU/SW板J460 TXD/RXDU7-42(4472)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（Praming/Overrun/Parity错误）U7-43(4473)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（BCC错误）U7-44(4474)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（无通信经过一定时间无应答）U7-45(4475)系统间通信出错MCU/SW板与IIT/IPS板的接口(I/F)异常（通信不成立,连续接收超过规定次数的NACK）U7-51(4571)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（初始通信检查出错）U7-52(4572)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（Praming/Overrun/Parity错误）U7-53(4573)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（BCC错误）U7-54(4574)系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（无通信经过一定时间无应答）U7-55系统间通信出错MCU/SW板与邮箱Mail Box板的接口(I/F)异常（通信不成立,连续接收规定次数的NACK）原稿曝光灯/CCD传感器异常U8-2500毫秒无零交叉信号U8-3(4483)曝光灯/CCD传感器异常 6.1 CCD自动增益(AGC)不良自动增益控制AGC=Automatic Gain ControlU8-4(4484)曝光灯/CCD传感器异常 6.1 CCD自动Offset时奇/偶补偿有差异(AOC不良1)自动偏移控制AOC=Automatic Offset ControlU8-5(4485)曝光灯/CCD传感器异常 6.1 CCD自动Offset时Offset补偿有差异(AOC不良2)自动偏移控制AOC=Automatic Offset ControlU8-6(4486)曝光灯/CCD传感器异常 6.1 遮蔽(黑影)Shading修正值读取不良SWITCHER异常U9-1(4801)SWITCHER异常 3.2电子分页器(SWITCHER)接触不良U9-3X(4831)SWITCHER异常 3.2电子分页器(SWITCHER)自走同步信号不良U9-41(4841)SWITCHER异常 3.2电子分页器(SWITCHER) IOT同步信号不良EPSV接口出错UE-1(4901)与EPSV接口出错与EPSV接口Login资料不一致UE-2(4902)与EPSV接口出错 3.4 J405-5,7EP.SV与相关产品间通信出错UE-10(4910)与EPSV接口出错无法将故障码通知维修中心UE-11(4911)与EPSV接口出错无法改变EPSV的设置资料UE-12(4912)与EPSV接口出错无法清除EPSV的报警资料UE-13(4913)与EPSV接口出错无法清请求维修中心回收零配件UE-14(4914)与EPSV接口出错UE-71(4971)与EPSV接口出错 3.4 J405-5,7MCU/SW板与EPSV板的I/F异常（初始通信检查出错）UE-72(4972)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（Praming/Overrun/Parity错误）UE-73(4973)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（BCC错误）UE-74(4974)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（无通信经过一定时间无应答）UE-75(4975)与EPSV接口出错MCU/SW板与EPSV板的I/F异常（通信不成立,连续接收规定次数的NACK）纸盘提升故障H1-1(4211)第1纸盘提升故障纸盘1升降电机提升激励后10秒7.2MCU/SW板J409- 纸盘1水平面传感器没能传感(未测到纸堆叠位置)H1-2(4212)第2纸盘提升故障纸盘2升降电机提升激励后10秒7.2MCU/SW板J409-27纸盘2水平面传感器没能传感(未测到纸堆叠位置,传感(H)+5V) H1-3(4213)第3纸盘提升故障纸盘3升降电机提升激励后10秒7.3MCU/SW板J409-19纸盘3水平面传感器没能传感(未测到纸堆叠位置,传感(H)+5V) H1-4(4214)第4纸盘提升故障纸盘4升降电机提升激励后10秒7.4MCU/SW板J409-9纸盘4水平面传感器没能传感(未测到纸堆叠位置,传感(H)+5V)双面组件故障H2-71(4271)双面组件故障5秒内对初始化命令未应答 3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXDH2-72(4272)双面组件故障接收资料发生Praming/Overrun/Parity错误3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXDH2-73(4273)双面组件故障接收资料发生BCC错误 3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXDH2-74(4274)双面组件故障双面组件再送5次后未应答 3.1MCU/SW板J409-1柜(Cabinet)接入检测;J406-1,3,6,7TXD/RXD 纸尺寸不对H4-2(42C2)第2纸盘纸尺寸不对7.2MCU/SW板J409-12纸盘2纸尺寸开关输出电压低于规定值(A5以下尺寸)[7-2]H4-3(42C3)第3纸盘纸尺寸不对7.3MCU/SW板J409-10纸盘3纸尺寸开关输出电压低于规定值(A5以下尺寸)[7-3]H4-4(42C4)第4纸盘纸尺寸不对7.4MCU/SW板J409-8纸盘4纸尺寸开关输出电压低于规定值(A5以下尺寸)[7-4]双面自动输稿器DADF故障H6-12(4612)DADF故障 5.3 DADF板J6-14DADF编码传感器时钟信号,在DADF对位辊电机转动后一定时间未接收到H6-21(4621)DADF故障 5.2 DADF板J8-3 DADF搓纸传感器的A/D输入电压未达到调整范围H6-22(4622)DADF故障 5.2 DADF板J8-3 DADF搓纸传感器经过调整后仍旧检测有纸H6-23(4623)DADF故障 5.4 DADF板J6-8 DADF预对位传感器1经过调整后后仍旧检测有纸H6-24(4624)DADF故障 5.4 DADF板J6-8 DADF预对位传感器1的A/D输入电压未达到调整范围H6-25(4625)DADF故障 5.6 DADF板J6-11 DADF对位传感器的A/D电平出错H6-26(4626)DADF故障 5.6 DADF板J6-11 DADF对位传感器的数位出错H6-27(4627)DADF故障 5.6 DADF板J6-2 DADF出口/反转传感器的A/D电平出错H6-28(4628)DADF故障 5.6 DADF板J6-11 DADF对位传感器的数位出错H6-61(4661)DADF EEPROM故障DADF EEPROM检查总和出错 5.1H6-62(4662)DADF EEPROM故障DADF RAM 读/写出错H6-63(4663)DADF EEPROM故障DADF EEPROM保存值坏H6-64(4664)DADF EEPROM故障DADF EEPROM读/写出错H6-71(4671)DADF故障IIT/IPS板与DADF控制板I/F（初始通信检查出错） 5.1H6-72(4672)DADF故障IIT/IPS板与DADF控制板I/F Praming/Overrun/Parity错误H6-73(4673)DADF故障IIT/IPS板与DADF控制板I/F（BCC错误）H6-74(4674)DADF故障IIT/IPS板与DADF控制板I/F（无通信经过一定时间无应答）H6-75(4675)DADF故障IIT/IPS板与DADF控制板I/F（通信不成立,连续接收规定次数的NACK）页内存故障H8-2(4820)页内存故障 3.2页内存板接触不良H8-65(4865)页内存故障 3.2标准页内存板读/写出错H8-66(4866)页内存故障 3.2扩充页内存板读/写出错H8-67(4867)页内存故障 3.2待机时无法待机H8-68(4868)页内存故障 3.2初始化时出错硬盘故障HD-1(4D01)硬盘故障 3.2打开电源或硬式/软式重设后一定时间仍旧未变成待机状态HD-2(4D02)硬盘故障 3.2打开电源或硬式/软式重设后硬盘自检出现出错HD-3(4D03)硬盘故障 3.2向硬盘发出命令时出现,硬盘忙无法下命令,拒绝执行下达的命令HD-10硬盘故障 3.2打开电源或硬式/软式重设后硬盘未进行不良块检查和清除HD-11硬盘故障 3.2硬盘的不良块超过备份块无法保证规定的存储容量HD-7X硬盘故障 3.2 Switcher与HD sys接口出错邮箱Mail Box故障F2-1(4F21)Mail Box入口传感器卡纸定影出口传感器ON后一定时间邮箱Mail Box入口传感器未ONF2-2(4F22)Mail Box入口传感器卡纸邮箱Mail Box入口传感器0N后一定时间未OFFF2-3(4F23)Mail Box误送卡纸纸无法进入邮箱Mail Box入口传感器模式下,邮箱Mail Box入口传感器ON F2-6(4F26)Mail Box待机时卡纸打开电源或待机时邮箱Mail Box入口传感器0NF3-1(4F31)垂直/1斗传感器部卡纸邮箱Mail Box入口传感器0N后一定时间垂直或1斗传感器未ONF3-2(4F32)垂直/1斗传感器部卡纸垂直传感器/1斗传感器ON后一定时间未OFFF3-6(4F36)垂直/1斗传感器部卡纸打开电源或待机时垂直传感器/1斗传感器ONF5-1(4F51)邮箱连锁开关打开邮箱Mail Box连锁开关打开连锁开关E5-1(4E51)复印机左门连锁开关 1.9 MCU/SW 板J403-20复印机左门连锁开关关闭(L)+5V[1-1]E6-1(4E61)柜(Cabinet)连锁开关 1.9 MCU/SW 板J409-3复印机工作台(柜)连锁开关关闭(L)+5V[1-10]E7-3(4E73)双面组件连锁开关打开 1.9 双面组件板 J474-5双面组件连锁开关打开[8-33]卡纸故障纸盘2垂直输送传感器检测到卡纸C2-2(4C22)纸盘2进纸卡纸纸盘2进纸离合器激励后1.6秒8.5 MCU/SW 板J403-31纸盘2垂直输送传感器未ON:进纸卡纸C3-2(4C32)纸盘3进纸卡纸8.2 MCU/SW 板J409-17纸盘3进纸离合器激励后900毫秒,8.5 J403-31纸盘2垂直输送传感器未ONC4-2(4C42)纸盘4进纸卡纸8.7 8.6 MCU/SW 板J409-31纸盘3垂直输送传感器ON后,纸盘2垂直输送传感器未ONC8-2(4C82)双面组件进纸卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON(传感器上有纸)C9-2(4C92)手进纸(MSI)卡纸8.4 MCU/SW 板J408-8 MSI(手进纸)进纸离合器激励后1310毫秒8.5 MCU/SW 板J403-31纸盘2垂直输送传感器未ON 纸盘3垂直输送传感器检测到卡纸C3-1(4C31)纸盘3进纸卡纸8.2 MCU/SW 板J409-17纸盘3进纸离合器激励后1600毫秒,8.6 MCU/SW 板J409-31纸盘3,垂直输送传感器未ONC4-1(4C41)纸盘4进纸卡纸8.2 MCU/SW 板J409-7纸盘4进纸离合器激励后2380毫秒,8.6 MCU/SW 板J409-31纸盘3垂直输送传感器未ON8.7 MCU/SW 板J409-2纸盘4水平输送传感器ON后1260毫秒,8.6 MCU/SW 板J409-31纸盘3垂直输送传感器未ONC8-3(4C83)双面组件进纸卡纸8.6 MCU/SW 板J409-31纸盘3垂直输送传感器ON(传感器上有纸)纸盘4水平输送传感器检测到卡纸C4-0(4C40)纸盘4进纸卡纸8.2 MCU/SW 板J409-7纸盘4进纸离合器激励后1440毫秒,8.7 MCU/SW 板J409-2纸盘4水平输送传感器未ONC8-4(4C84)双面组件进纸卡纸8.7 MCU/SW 板J409-2纸盘4水平输送传感器ON(传感器上有纸)对位传感器检测到卡纸C6-1(4C61)双面组件进纸卡纸8.15双面组件板 J224-2双面组件等待离合器ON后一定时间8.11 MCU/SW 板J403-12对位传感器未ONE1-1(4E11)对位传感器卡纸8.11 MCU/SW板J403-5对位离合器ON后的预定时间,J403-12对位传感器仍是ONE1-6(4E16)对位传感器卡纸8.11 MCU/SW板J403-12对位传感器仍是ON (传感器上有纸)C1-3(4C13)纸盘1进纸卡纸纸盘1进纸离合器激励后1.3秒,8.12 MCU/SW 板J403-12对位传感器未ONC2-3(4C23)纸盘2进纸卡纸纸盘2垂直输送传感器(8.5 MCU/SW 板J403-31)ON后610毫秒,8.11 MCU/SW 板J403-12对位传感器未ONC3-3(4C33)纸盘3进纸卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON后610毫秒,8.11J403-12对位传感器未ON,纸盘2与对位传感器间卡纸C4-3(4C43)纸盘4进纸卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON后610毫秒,8.11 MCU/SW 板J403-12对位传感器未ONC9-3(4C93)手进纸(MSI)卡纸8.5 MCU/SW 板J403-31纸盘2垂直输送传感器ON后940毫秒,8.11 MCU/SW 板J403-12对位传感器未ON 定影出口开关检测到卡纸E3-1(4E31)定影卡纸8.12 MCU/SW板J403-4定影出口开关ON后一定时间未OFFE3-6(4E36)定影卡纸8.12 MCU/SW板J403-4定影出口开关ON(开关上有纸)E1-2(4E12)对位传感器卡纸8.11 MCU/SW板J403-5对位离合器ON后1850毫秒,8.12 J403-4定影出口开关未ON面向上出纸开关检测到卡纸制作:WGF2016/5/6E4-1(4E41)面向上出纸部卡纸未将纸反转时8.12 MCU/SW板J403-30面向上出纸开关ON后一定时间未OFFE4-3(4E43)面向上出纸部卡纸将纸反转后8.12 MCU/SW板J403-30面向上出纸开关ON后1000毫秒双面组件等待传感器仍旧ON将纸反转后8.12 MCU/SW板J403-30面向上出纸开关ON后一定时间未OFFE1-3(4E13)对位传感器卡纸8.11 MCU/SW板J403-5对位离合器ON后1850毫秒,8.12 J403-30面向上出纸开关未ONE4-5(4E45)面向上出纸部卡纸8.13 双面组件板 J473-4偏移爪盘反转离合器ON后440毫秒8.12 MCU/SW 板J403-30面向上出纸开关仍旧OFFE4-6(4E46)面向上出纸部卡纸8.12 MCU/SW 板J403-30面向上出纸开关ON(开关上有纸)双面组件出口传感器检测到卡纸E4-2(4E42)面向上出纸部卡纸未将纸反转时8.12 MCU/SW板J403-30面向上出纸开关ON后一定时间未将双面组件出口传感器ONE8-1(4E81)双面组件卡纸8.14 双面组件板 J474-2双面组件出纸传感器ON后一定时间未OFF[8-30]E8-6(4E86)双面组件卡纸8.14 双面组件板 J474-2双面组件出纸传感器ON(传感器上有纸)双面组件等待传感器检测到卡纸C8-6(4C86)双面组件进纸卡纸8.14双面组件板 J475-2双面组件等待传感器ON(传感器上有纸)[8-31]E8-2(4E82)双面组件卡纸8.12 MCU/SW板 J403-30面向上出纸开关ON后一定时间,8.14双面组件板J475-2双面组件等待传感器未ONE4-3(4E43)面向上出纸部卡纸将纸反转后8.12 MCU/SW板J403-30面向上出纸开关ON后1000毫秒双面组件等待传感器仍旧ON双面自动输稿器DADF原稿卡纸A1-1(4A11)原稿卡纸电源ON或待机时5.2 DADF板J8-2搓纸传感器ON或5.4 DADF板J6-8 DADF预对位传感器1 ONA1-2(4A12)原稿卡纸原稿进入后一定时间5.2 DADF板J8-2搓纸传感器未ON或5.4 DADF板J6-8 DADF预对位传感器1未ONA1-3(4A13)原稿卡纸 5.2 DADF板J8-2搓纸传感器ON后一定时间未OFFA2-1(4A21)原稿卡纸电源ON或待机时5.4 DADF板J6-8 DADF预对位传感器2 ON或J6-6 DADF预对位传感器 ONA2-2(4A22)原稿卡纸 5.5 DADF板J7-7,8,9,10对位辊驱动电机ON后一定时间 5.4 J6-8 预对位传感器1未ON或J6-6 预对位传感器2未ON A2-3(4A23)原稿卡纸 5.6 DADF板J6-11 DADF对位传感器ON后一定时间未OFFA2-4(4A24)原稿卡纸 5.6 DADF板J6-11 DADF对位传感器ON后一定时间J6-2 DADF出口/反转传感器未ONA3-1(4A31)原稿卡纸电源ON或待机时5.6 DADF板J6-2 DADF出口/反转传感器ON(传感器上有纸)A3-2(4A32)原稿卡纸 5.4 DADF板J6-6 DADF预对位传感器2,在DADF出口部输送背面后一定时间未ONA3-3(4A33)原稿卡纸 5.6 DADF板J6-2 DADF出口/反转传感器ON后一定时间未OFFA5-1(4A51)DADF连锁开关 1.9 DADF板J2-2 DADF连锁开关关闭(H)+24V[5-71]J1-2(4B12)粉空9.2 MCU/SW 板J402-40粉空传感器传感(H)+5V[9-4]J3-1(4B31)鼓组件(CRU)未安装好 1.9 MCU/SW 板J402-24 CRU连锁开关CRU检测到(L)+5VJ6-1CRU不能用9.1 CRU不能用顾客更换单元监测器CRUM=Customer Relpaceadle Unit Monitor(鼓组件上的EEPROM存储器) J8-1CRUM密码与主机不匹配9.1 检查到CRU密码与主机不匹配J8-3CRUM数据读写出错9.1 MCU/SW 板J402-1 CRUM数据线;J402-38 CRUM读写时钟信号J8-4CRUM通信出错9.1 主机与CRUM通信出错L6-1附件出错 3.4 J405-1,2 TXD→EP,SV J1-7,8Able 1250 3250等维修调整和故障码共 11页, 第 11 页。
