东芝复印机部分维修调整代码及其使用方法

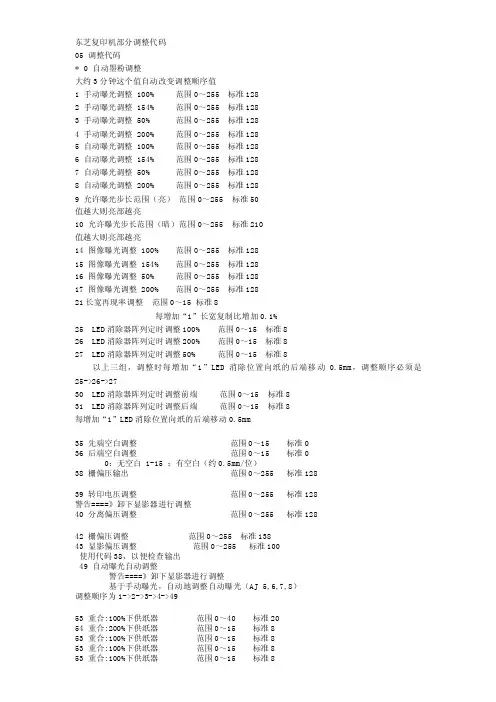

东芝复印机部分调整代码05 调整代码* 0 自动墨粉调整大约3分钟这个值自动改变调整顺序值1 手动曝光调整100% 范围0～255 标准1282 手动曝光调整154% 范围0～255 标准1283 手动曝光调整50% 范围0～255 标准1284 手动曝光调整200% 范围0～255 标准1285 自动曝光调整100% 范围0～255 标准1286 自动曝光调整154% 范围0～255 标准1287 自动曝光调整50% 范围0～255 标准1288 自动曝光调整200% 范围0～255 标准1289 允许曝光步长范围（亮）范围0～255 标准50值越大则亮部越亮10 允许曝光步长范围（暗）范围0～255 标准210值越大则亮部越亮14 图像曝光调整100% 范围0～255 标准12815 图像曝光调整154% 范围0～255 标准12816 图像曝光调整50% 范围0～255 标准12817 图像曝光调整200% 范围0～255 标准12821长宽再现率调整范围0～15 标准8每增加“1”长宽复制比增加0.1%25 LED消除器阵列定时调整100% 范围0～15 标准826 LED消除器阵列定时调整200% 范围0～15 标准827 LED消除器阵列定时调整50% 范围0～15 标准8以上三组，调整时每增加“1”LED消除位置向纸的后端移动0.5mm，调整顺序必须是25->26->2730 LED消除器阵列定时调整前端范围0～15 标准831 LED消除器阵列定时调整后端范围0～15 标准8每增加“1”LED消除位置向纸的后端移动0.5mm35 先端空白调整范围0～15 标准036 后端空白调整范围0～15 标准00：无空白1-15 ：有空白（约0.5mm/位）38 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准128警告====》卸下显影器进行调整40 分离偏压调整范围0～255 标准12842 栅偏压调整范围0～255 标准13843 显影偏压调整范围0～255 标准100使用代码38，以便检查输出49 自动曝光自动调整警告====》卸下显影器进行调整基于手动曝光，自动地调整自动曝光（AJ 5,6,7,8）调整顺序为1->2->3->4->4953 重合:100%下供纸器范围0～40 标准2054 重合:200%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准8每增加”1”会使图像向纸先端移动0.80mm调整顺序必须是53->54->55->56->->5860 镜头位置调整(100%) 范围0～40 标准2061 反光镜位置调整(100%) 范围0～40 标准2062 镜头位置调整(200%) 范围0～40 标准2063 反光镜位置调整(200%) 范围0～40 标准2065 反光镜位置调整(50%) 范围0～40 标准20每增加”1”会放大移动镜头调整顺序必须是6160->6362->656480 定位量（下供纸器长）范围0～31 标准2081 定位量（手动）范围0～31 标准2482 定位量（上供纸器长）范围0～31 标准2083 定位量（ADU供纸）范围0～31 标准20每增加”1”，会使纸更弯</P< p>重新设定保养周期可消除保养信号退出自诊断08 设定模式: 键入"09"故障信息C1--主电机锁住C21--光学系统没能完成初始化,光学系统锁住C26--曝光灯烧坏C32--开箱(UA)TD传感器自动调整失败C41--电源接通时，定影热敏电阻异常或者定影灯开路C43--在预热期间,或者在预热完成后定影热敏电阻异常C44--在预热期间,或者在预热完成后定影灯开路C54--分页器-和主CPU通信错误C55--自动进稿器ADF-和主CPU通信错误C71--ADF主电机锁住C72--由定位传感器检测出的不良调整C73--EEPROM初始化不良C81--分页器输纸电机异常C82--分页器斗移位电机异常C83--分页器上限错误C84--分页器下限错误C85--分页器原位传感器错误C86--分页器移位传感器错误C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住E1--机内卡纸E2--定影附近卡纸E3--电源ON时有纸保留在复印机内E4--复印期间前门盖被打开E5--对位辊附近卡纸E14--下纸盒进纸卡纸E71--ADF原稿进稿部分卡纸E72--ADF原稿传输部分卡纸E73--ADF原稿排出部分卡纸E75-ADF 2合1（第2张在原稿传输部分）卡纸<BR< p>E81-分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器E82-分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器</P< p>42 栅偏压调整范围0～255 标准13843 显影偏压调整范围0～255 标准100使用代码38，以便检查输出49 自动曝光自动调整警告====》卸下显影器进行调整基于手动曝光，自动地调整自动曝光（AJ 5,6,7,8）调整顺序为1->2->3->4->4953 重合:100%下供纸器范围0～40 标准2054 重合:200%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准8每增加”1”会使图像向纸先端移动0.80mm调整顺序必须是53->54->55->56->->5861 反光镜位置调整(100%) 范围0～40 标准2062 镜头位置调整(200%) 范围0～40 标准2063 反光镜位置调整(200%) 范围0～40 标准2064 镜头位置调整(50%) 范围0～40 标准2065 反光镜位置调整(50%) 范围0～40 标准20每增加”1”会放大移动镜头调整顺序必须是6160->6362->656480 定位量（下供纸器长）范围0～31 标准2081 定位量（手动）范围0～31 标准2482 定位量（上供纸器长）范围0～31 标准2083 定位量（ADU供纸）范围0～31 标准20每增加”1”，会使纸更弯</P< p>84 ADF定位量（每一页）范围0～15 标准885 ADF定位量（每二页）范围0～15 标准8每增加”1”会使原稿向DF出口侧移动87 ADF定位量（2合一原稿间隙）范围0～15 标准8每增加”1”会使原稿之间的间隙增大90 自动墨粉调整范围0～255 标准128表示自动墨粉传感器的调整量92 定位值（PFP）范围0～31 标准2093 定位值（LCF）范围0～31 标准2094 定位值（下供纸器分页）范围0～31 标准1695 定位值（上供纸器分页）范围0～31 标准1696 定位值（ADU供纸分页）范围0～31 标准1697 ADF EEPROM初始化和ADF传感器的自动调整更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式No:按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

东芝复印机维修故障代码东芝复印机维修故障代码0+8开机→400→开始→0→插入→关机→开机。

出扳手是可以正常工作的按C键和8键看看什么代码没有反映的话就应该认真的想想你的机子是不是因为别的原因造成的正确步骤：1：按住0+8键不松开机等屏幕出线AD在松手2：输入251 这是屏幕会显示72 （这是因为163是小屏幕同一屏幕只能显示3个数值其实后面还有3个0，你可以按200%这个键就能看到后面3位）3：连着按9个0 然后按插入键4：关机在开小扳手就消失了5：252的值不建议你更改代码：15--照片154%曝光量调整--范围: 0~255, 缺省值=128--------16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------ C21--光学系统没能完成初始化,光学系统锁住------------------------C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------1--电源接通时，定影热敏电阻异常或者定影灯开路------------------------3--在预热期间,或者在预热完成后定影热敏电阻异常------------------------4--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住--------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1（第2张在原稿传输部分）卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时，同时按下：“CLEAR/STOP”和“8”键，会显示以下错误码：1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸（旁送LED亮）E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸之后？2.在供纸部分卡纸错误代码内容备考E14下纸盒卡纸（PFU）纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1（第2张原稿在供纸部分卡纸）4。

东芝ED-1568(1560、1550)低速复印机常用代码检测及代码调试技术东芝ED-1568系列复印机是一款小型低速复印机，每分钟A4幅面可复印15张，该机在原东芝BD系列机的基础上做了较大的改进，但其代码检测及代码调试有相当部分还是沿用原BD系列的一些东西。

下面就详细讲解这些代码在检测、调试、维修中的具体应用。

一、自诊断功能码当该机出现“清除卡纸”或“检修请求”灯（检修请求是一个“Ｙ”符号）一闪一闪时，同时按下“CLEAR/STOP”数字“８”键，就会在数显屏上显示出错误代码。

1、卡纸故障（1） E01是复印机体内卡纸。

（2） E02是定影器附近卡纸。

（3） E03是接通电源时，有复印纸在复印机体内。

（4） E05是复印纸在预定的时间内未达到对位开关。

（5） E14是复印纸在预定的时间内未通过传输辊。

（6） E71、E72、E73均为输稿器原稿供纸部分卡纸。

（7） E75是在2合1中第二张纸在供纸部分卡纸。

（8） E81是分页器传输纸路卡纸。

（9） E82是托架供纸或送纸卡纸。

上述卡纸故障只要将复印纸从机器被卡住部位取出，并关闭机器电源然后再重启机器，故障即可排除，但有时也会有将被卡纸取出后仍然显示纸故障代码，这时就要检查被取出纸部分的传感器的遮光杆或传感器的位置是否因取出纸时造成位置的变化或遮光杆不回位等原因，只要正确的将该处的遮光杆或传感器回位，故障即可解除。

2、C01是主电机工作异常。

请求检修灯闪亮。

在讲怎样检测该故障前，先讲一下该机型有几种自诊断方式，怎样进入和使用自诊方式，然后怎样退出自诊断方式回复到待机状态。

该机共有8种自诊断方式分为：01）控制面板所有指示灯点亮方式；02）老化方式，数显屏显示AG；03）电机测试及输入输出检查（含初始化），数显屏显示CH；04）电机测试及输入输出检查，数显屏显示CH；05）各项调整方式，数显屏显示AJ；06）强制进入待机方式；07）老化方式（包括输稿器），数显屏显示AG；08）系统置换及各优先状态设定方式，数显屏显示AD。

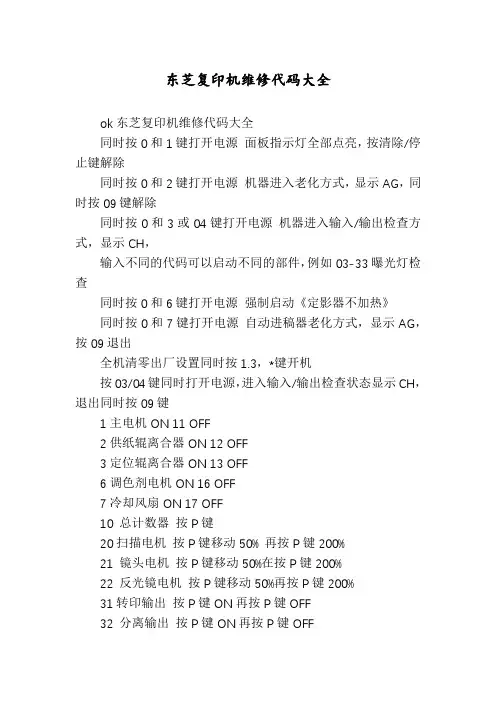

东芝复印机维修代码大全ok东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0和3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33曝光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出全机清零出厂设置同时按1.3，*键开机按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33ス獾剖涑按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供键ON再按P键OFF44 下纸盒供纸离合器纸离合器按P键ON再按P键OFF43 下纸盒电机按P 按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。

1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N 按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

--显示值=24(2.4±0.5v), 按插入键存入内存,按09退出------ （（东芝e-*****63复印机更换载体的步骤东芝系列数码复印机，无论是旧款的e-*****63复印机、e-*****03复印机、e-*****65复印机、e-*****05复印机、还是新款的e-*****66复印机、e-*****06复印机、e-*****67复印机、e-*****07复印机、e-*****37复印机，它们更换铁粉的方法都是一样的，操作步骤如下：1、更换旧载体前执行05-280 以清除废粉回收仓内的废粉；2、取下显影单元，拆下鼓，主充部分；3、倒尽旧载体，将新载体加入显影仓；5、05 开机，执行05-200 自动墨粉传感器调整，手动浓度LED 从左到右依次闪烁；6、此过程约3 分钟，手动浓度LED 全部亮，同时LED 显示屏会显示当前调整值，请确认此值在232 ― 248 之间；8、关机。

关于东芝数码复印机之代码---》“解鼓”toshiba新增加部份08代码 08-340 鼓寿命计数值设定（当08-689设为“1”时有效）接受值 0---99999；默认值 168S/208S =27000 258s=33000注：当08-355中的数值（鼓计数显示）达到设置值（08-340鼓寿命设置值）的10倍时，“更换鼓”将显示在LCD上当08-340中鼓寿命设置值为0，就不会显示“更换鼓”08-673 鼓想关计数器值清零（当08-689设为“1”时有效）进行08-673的操作后，下列计数值将被清零；08-355 鼓计数显示08-401 鼓寿命计数理光FT5840/5627/5827调整代码1-001 功能：调整先端对位设置：0-32 预设值=16 每级0.5MM1-003 功能：调节每个纸路在对位处的供纸时序设置：0-32 预设值=16 每级1MM1-008 功能：卡纸检测，忽略传感器信号以检测为目的设置：0：OFF 1：ON1-103 功能：定影空转2分钟设置：0：OFF 1：ON1-104 功能：选择定影灯温度控制方式设置：0：ON/OFF 1：相位控制1-105-1 功能：定影温度控制设置：170-190 预设值=1801-105-2 功能：节能定影温度控制设置：0-5 预设值=01-105-3 功能：定影温度调整（副定影灯）设置：160-190 预设值=1751-106 功能：定影灯显示1-108 功能：选择是否强制启动设置：0：OFF 1：ON1-902 功能：调节双面器齐纸侧挡板的停止位置设置：0-32 预设值=16 每级0.5MM1-905 功能：调节双面器齐纸后挡板的停止位置设置：0-32 预设值=16 每级0.52-001 功能：鼓充电电压调整，每级30V，设置：0-32 预设值=162-002-1 功能：鼓充电压显示，实际值为显示值*102-002-2 功能：鼓充电压显示，VSP图样2-003 功能：鼓充电压调整，每级10V设置：0-32 预设值=162-101-1 功能：调节前端删边空白设置：0-32 预设值=16 每级0.52-101-2 功能：调节后端删边空白设置：0-32 预设值=16 每级0.52-201-1 功能：调节复印的显影偏压，每级20V设置：1-9 预设值=5 1：最深 9：最浅2-201-2 功能：调节手动ID第7级的显影偏压设置：1：-40V 2：+（-）0V 3：-80V 4：-120V2-203 功能：显影偏压调整，用于VSP图样，每级20V设置：1-10 预设值=62-206-1 功能：显示显影偏压，显示值*102-206-2 功能：显示用于制作VSP样本的显影偏压2-207 功能：强制补粉30秒，复印键开始，清除键中断2-208-1 功能：补粉方式选择设置：1：TD传感器补粉方式 2：定量补粉方式 3：检测补粉方式（预设值）2-208-2 功能：TD传感器补粉方式的补粉率，预设值=7%设置：1：7% 2：15% 3：30% 4：60%2-208-3 功能：定量补粉方式的补粉率，预设值=6%设置：1：2% 2：4% 3：6% 4：11%2-214 功能：TD传感器的初期设定，按下复印键2.5分钟自动停止，输出为2.5V[只有加入新显影剂后使用次方式] 2-215-1 功能：显示当前TD传感器的输出2-215-2 功能：显示TD传感器参考输出2-220 功能：显示TD传感器初期设定输出，显示2.5V（执行SP2-214后）2-222 功能：选择检测补粉方式的补粉率，预设值=7%设置：1：7% 2：15% 3：30% 4：60%2-301 功能：转印电流调整设置：0-32 预设值=142-801 功能：搅拌显影剂“START”开始“CLEAR STOP”结束2-802 功能：显示鼓充电辊温度[0-60度]2-812 功能：鼓反转调整设置：0-32 预设值=162-901 功能：鼓充电辊清洁间隔设置：0：每1000张 1：每500张 2：每200张 3：每100张2-902 功能：不是用3-001 功能：ID传感器初期设定，调节至4.0V3-002 功能：显示ID传感器初期设定值3-103-1 功能：显示ID传感器输出（VSP）3-103-2 功能：显示ID传感器输出（VSG）设置：VSP=0.01-2.50 VSG=4.0 VSP/VSG=0.13-105 功能：VL强制检测3-106 功能：检测由SP3-105 检测到的初期VLP/VLG值3-107 功能：显示当前VLP/VLG的值3-111 功能：显示当前VRP/VRG的值3-112 功能：VR强制检测“START”检测开始3-123 功能：鼓的初始化（只有安装新鼓后必须执行）3-801 功能：自动过程控制方式选择设置：0：OFF 1：ON3-901 功能：执行暴光灯熄灭的空运转，显影器必须取出3-902 功能：强制过程控制4-001 功能：暴光灯电压调整设置：50-75 预设值=63 每级0.54-002 功能：显示当前的暴光灯电压设置：50-854-008 功能：垂直倍率调整（送纸方向的倍率）设置：0-32 预设值=16 每级0.1%4-001-1 功能：镜头水平原位调整，01：第一纸盘 02：第二纸盘 03：第三纸盘 04：第四纸盘至 05：第五纸盘 06：手送纸 07：LCT 08：基准调整 09：ADF4-001-9 设置：0-32 预设值=16 每级0.2MM4-013 功能：扫描架空运转4-101 功能：水平倍率调整（垂直于送纸方向的倍率）设置：0-32 预设值=16 每级0.2%4-102 功能：镜头误差较正设置：0-16 预设值=8 每级0.1%4-103 功能：聚焦调整，调节第三反光镜的位置设置：0-150 预设值=75 每级0.054-201 功能：自动ADS增益调整，输出2.7V4-202 功能：ADS初期增益显示4-203 功能：ADS实际增益显示4-301 功能：APS传感器功能检查4-302 功能：安装了选购件APS传感器后将其设置为1设置：0：没有安装 1：已经安装4-303 功能：APS A5/HLT检测，选择是否强制检测设置：0：NO 1：YES4-901 功能：APS尺寸优先设置：0：81/2*13 1：8*13 2：81/4*134-902 功能：APS 8K/16K检测设置：0：NO 1：YES5-001 功能：点亮操作面板上的全部显示5-002 功能：优先纸路选择设置：1：第一纸盘 2：第二纸盘 3：第三纸盘 4：第四纸盘 5：第五纸盘 6：LCT 5-003 功能：APS优先选择设置：1：APS 2：手动5-004 功能：ADS优先选择设置：1：ADS 2：手动5-013 功能：计数器递增或递减设置：1：递增 2：递减5-017 功能：最大复印数量设置：1-999 预设值=9995-019 功能：各纸路纸尺寸设定5-101 功能：自动复位时间设定设置：0-999 预设值=605-102 功能：自动节能时间设定设置：0-999 预设值=605-103 功能：自动纸盘切换设置：0：关 1：开5-104 功能：A3/DLT加倍计数设置：0：关 1：开5-106 功能：选择图象浓度等级较正设置：0：浓 1：通常 2：浅5-107-1 功能：用于控制左，右白边移动的白边宽度调整量至5-107-2 设置：A4机型0-15，预设值=5 LT机型0-0.60，预设值=0.205-108 功能：调节边框删除方式下的边框删除白边宽度设置：1：5MM 2：10MM5-110 功能：中央删除白边调整设置：8-25 预设值=205-113 功能：投币锁安装设置：0：不安装 1：安装5-115 功能：指定是否使用双面图象移动（背面白边）设置：0：NO 1：YES5-121 功能：T/C（总数计数器）计数时序设置：0：供纸 1：出纸5-305 功能：自动关机时间设定设置：0-999 预设值=0（不是用）每级1分钟5-401 功能：用户代码方式设置：0：钥匙计数器 1：用户代码5-402 功能：拥护代码计数器检查设置：按住“.”键显示，用“+”和“-”键检查各用户代码5-404-1 功能：对显示在缩/放指示出的用户代码计数器复位，按R/#号键5-404-2 功能：复位所有UC计数器5-405 功能：用户代码号码设定，最大3位数设置：1-999 最多输入50个代码，用“+”和“-”检查输入代码5-407-1 功能：删除个别用户代码5-407-2 功能：删除所有用户代码5-408 功能：已登记用户代码号码显示5-501-1 功能：PM周期设定设置：1-9995-501-2 功能：PM周期报警方式设定设置：0：OFF 1：ON5-504 功能：卡纸的RDS/CSS报警等级5-505 功能：SC的RDS/CSS报警等级5-507 功能：消耗品的RDS/CSS报警等级5-801 功能：内存全清5-802-1 功能：连续空运转5-802-2 功能：一次空运转5-803 功能：输入检查方式，显示各传感器数拒5-804 功能：输出检查方式，开启个别电器部件5-810 功能：SC复位5-811 功能：机号输入5-812 功能：输入维修电话号码5-816 功能：RDS/CSS功能设定5-817 功能：修理时间传送5-905 功能：APSA4/LT横送优先设置：0：OFF 1：ON5-906 功能：手动装订复位时间设定设置：1-999 预设值=205-907 功能：封页方式选择设置：1：封面/封底 1：封面5-908 功能：图象移动/删除选择设置：1：删除方式 2：移动方式5-909 功能：数字键缩放/尺寸倍率设置：1：尺寸倍率 2：数字键缩放功能5-910 功能：操作面板的选择语言设置：1：英语 2：法语 3：德语 4：意大利语 5：西班牙语 6：瑞典语 7：葡萄牙语8：丹麦语 9：挪威语 10：芬兰语 11：荷兰语6-001 功能：SADF自动复位时间设定设置：1-99 预设值=56-002 功能：ADF自由尺寸设定设置：0：OFF 1：ON6-003 功能：自动分页选择设置：0：OFF 2：ON6-005 功能：双面复印时，是否在最后的奇数原稿后添加一张空白复印品设置：0：不增加 1：增加6-006-1 功能：单面原稿DF对位调节设置：0-32 预设值=166-006-2 功能：双面原稿DF对位调节设置：0-32 预设值=166-009 功能：ARDF空运转6-010 功能：选择ARDF时是否自动选择APS方式6-011 功能：厚/薄原稿方式选择设置：0：厚纸方式 1：薄纸方式6-101 功能：指定用何种分页器设置：0：无分页器 1：装用A557 2：装用A556 3：不使用 4：只A568分页器适配6-102 功能：选择使用何种分页堆叠限制设置：0：OFF 1：ON6-104 功能：装订张数限制设置：0：OFF 1：ON6-107 功能：分页器空运转7-001 功能：总运转时间显示（小时）7-002 功能：显示已扫描原稿的总数7-003 功能：收费计数器显示7-004 功能：计数器初期设定7-101-1 至功能：显示各种尺寸的复印总数7-101-57-203 功能：转鼓计数器显示7-204-1至功能：显示各纸盘的供纸总数7-204-87-205 功能：ARDF供纸计数显示7-206 功能：显示装订计数器7-301-1 功能：等倍方式计数显示7-301-2 功能：缩小方式计数显示7-301-3 功能：放大方式计数显示7-401 功能：显示发生的保修总数7-402 功能：显示各维修代码的报修计数器7-501 功能：显示卡纸总数7-502 功能：显示卡纸总数7-503 功能：显示原稿卡纸总数7-504-1至功能：显示各卡纸部位卡纸总数7-504-67-505-1 功能：显示ARDF输入部卡纸总数7-505-2 功能：显示ARDF输出部卡纸总数7-801-1至功能：主ROM版本显示7-801-47-803 功能：PM计数器检查7-804 功能：PM 计数器复位，按R/#键7-807-1 功能：SC计数器清除及各类维修代码7-807-2 功能：复印纸卡纸计数器复位7-807-3 功能：原稿卡纸计数器复位7-808 功能：计数器全部清除7-810 功能：复印计数器清除7-811 功能：DF计数器清除分享]东芝169维修手册（内部资料）下载吧东芝T169维修呼叫代码和调整代码一：出错代码C01：主电机锁死C21：灯架初始化错误C25：扫描单元检测器出错C26：暴光灯未连接或浪涌检测出错C38：替换的静电复印单元出错C41：电源接通时热敏电阻不正常或加热器未连接C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常C45：在加热器的末端，热敏电阻未连接C56：PFC与主电机之间通信出错C57：主机与IPC之间通信出错C71：供纸马达锁定出错C73：EE-PROM初始化出错C74：出口/反转出感器检测到错误的调整C81：风扇马达锁定出错C82..阅读全文 | 邓小明 | 390次浏览 0篇评论 | 分类：邓小明的复印机维修资料东芝169维修故障代码2006-5-23 14:39 东芝169维修故障代码表一：出错代码 C01：主电机锁死 C21：灯架初始化错误 C25：扫描单元检测器出错 C26：暴光灯未连接或浪涌检测出错 C38：替换的静电复印单元出错 C41：电源接通时热敏电阻不正常或加热器未连接C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常 C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常 C45：在加热器的末端，热敏电阻未连接 C56：PFC与主电机之间通信出错C57：主机与IPC之间通信出错 C71：供纸马达锁定出错 C73：EE-PROM初始化出错 C74：出口/反转出感器检测到错误的调整 C81：风扇马达锁定出错 C82：引导传感器调整出错 C95：电源风扇未连接 C96：定影风扇未连接 C97：真..阅读全文 | 邓小明 | 321次浏览 0篇评论 | 分类：邓小明的复印机维修资料东芝１６９维修手册2006-5-23 14:32 东芝１６９维修手册二：调整模式05项目调整205：显影器偏压DC调整初始值=156 范围0-255210：栅压初始值调整初始值=106 范围0-255220：转印变压器DC输出高调整初始值=180 范围0-255221：转印变压器DC输出中心调整初始值=155 范围0-255222：转印变压器DC输出低调整初始值=111 范围0-255233：分离输出高调整初始值=67 范围0-255234：分离输出中心调整初始值=49 范围0-255235：分离输出低调整初始值=35 范围0-255261：激光电源600DPI初始值调整初始值=42 范围0-255304：扫描器输送倍率（0.1/级）初始值=128 范围0-255305：扫描器输送不对齐（0.126MM/级）初始值=128 范围85-171306：CCD扫描..阅读全文 | 邓小明 | 348次浏览 0篇评论 | 分类：邓小明的复印机维修资料东芝169.168出现鼓维护清除方法2006-5-22 18:48 东芝169.168出现鼓维护清除方法东芝169出现鼓维护东芝169出现鼓维护应怎样清除？08-673 鼓想关计数器值清零（当08-689设为“1”时有效）进行08-673的操作后，下列计数值将被清零；08-355 鼓计数显示08-401 鼓寿命计数按0和8，开机，键入673，确定就好了用，08---340，把27000的数值生高一些，然后"set"即可！东芝209显标更换鼓组件,只要把代码0/8—689的值改为1，0/8—340内的值设为你想要的数就可以，设为0就会为最大值东芝168S解鼓 -代码.关于东芝数码复印机之代码---》“解鼓”toshiba新增加部份08代码08-340 鼓寿命计数值设定（当08-689设为“1”时有效）接受值 0---99999；默认值 168S/208S =27000..阅读全文 | 邓小明 | 348次浏览 1篇评论 | 分类：邓小明的复印机维修资料东芝1550.1560.1568.1668复印机2006-5-22 18:42 东芝1550.1560.1568.1668复印机维修代码按02/04键同时打开电源，进入输入/输出检查状态显示ch，退出同时按09键1 主电机on 11 Off2 供纸离合器on 12 Off3 定位离合器on 13 Off6 调色器电机on 16 Off7 冷却风扇on 17off10 总计数器按p键20 扫描电机按p键移动50% 再按p键200%21 镜头电机按p键移动50% 再按p键200%22 反光镜电机按p键移动50% 再按p键200%31 转印输出按p键on 再按p键off32 分离输出按p键on 再按p键off33 暴光灯输出按p键on 再按p键off34 予转印偏压按p键on 再按p键off40 上纸盒电机按p键on 再按p键off41 上纸..阅读全文 | 邓小明 | 265次浏览 0篇评论 | 分类：邓小明的复印机维修资料成功解决了EPSON C1100 出现E511代码的方法!2006-4-30 10:39 昨天不知怎的，我的EPSON C1100 出现了E511代码故障，在坛子里查了EPSON的相关资料，发现EPSON的其他机型的E511代码是“电机故障”，我想C1100也应是一样的，于是仔细检查了，发现晒鼓传动的部份沾了很多灰（加粉所至），于是清洁了一下，重新装好开机，OK，一切正常。

东芝复印机部分调整代码05 调整代码* 0 自动墨粉调整大约3分钟这个值自动改变调整顺序值1 手动曝光调整 100% 范围0～255 标准1282 手动曝光调整 154% 范围0～255 标准1283 手动曝光调整 50% 范围0～255 标准1284 手动曝光调整 200% 范围0～255 标准1285 自动曝光调整 100% 范围0～255 标准1286 自动曝光调整 154% 范围0～255 标准1287 自动曝光调整 50% 范围0～255 标准1288 自动曝光调整 200% 范围0～255 标准1289 允许曝光步长范围（亮）范围0～255 标准50值越大则亮部越亮10 允许曝光步长范围（暗）范围0～255 标准210值越大则亮部越亮14 图像曝光调整 100% 范围0～255 标准12815 图像曝光调整 154% 范围0～255 标准12816 图像曝光调整 50% 范围0～255 标准12817 图像曝光调整 200% 范围0～255 标准12821长宽再现率调整范围0～15 标准8每增加“1”长宽复制比增加0.1%25 LED消除器阵列定时调整100% 范围0～15 标准826 LED消除器阵列定时调整200% 范围0～15 标准827 LED消除器阵列定时调整50% 范围0～15 标准8以上三组，调整时每增加“1”LED消除位置向纸的后端移动0.5mm，调整顺序必须是25->26->2730 LED消除器阵列定时调整前端范围0～15 标准831 LED消除器阵列定时调整后端范围0～15 标准8每增加“1”LED消除位置向纸的后端移动0.5mm35 先端空白调整范围0～15 标准036 后端空白调整范围0～15 标准00：无空白 1-15 ：有空白（约0.5mm/位）38 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准128警告====》卸下显影器进行调整40 分离偏压调整范围0～255 标准12842 栅偏压调整范围0～255 标准13843 显影偏压调整范围0～255 标准100使用代码38，以便检查输出49 自动曝光自动调整警告====》卸下显影器进行调整基于手动曝光，自动地调整自动曝光（AJ 5,6,7,8）调整顺序为1->2->3->4->4953 重合:100%下供纸器范围0～40 标准2054 重合:200%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准8每增加”1”会使图像向纸先端移动0.80mm调整顺序必须是 53->54->55->56->->5860 镜头位置调整 (100%) 范围0～40 标准2061 反光镜位置调整(100%) 范围0～40 标准2062 镜头位置调整(200%) 范围0～40 标准2063 反光镜位置调整(200%) 范围0～40 标准2064 镜头位置调整(50%) 范围0～40 标准2065 反光镜位置调整(50%) 范围0～40 标准20每增加”1”会放大移动镜头调整顺序必须是 61 60->63 62->65 6480 定位量（下供纸器长）范围0～31 标准2081 定位量（手动）范围0～31 标准2482 定位量（上供纸器长）范围0～31 标准2083 定位量（ADU供纸）范围0～31 标准20每增加”1”，会使纸更弯</P< p>重新设定保养周期可消除保养信号退出自诊断 08 设定模式: 键入 "09"故障信息C1--主电机锁住C21--光学系统没能完成初始化,光学系统锁住C26--曝光灯烧坏C32--开箱(UA)TD传感器自动调整失败C41--电源接通时，定影热敏电阻异常或者定影灯开路C43--在预热期间,或者在预热完成后定影热敏电阻异常C44--在预热期间,或者在预热完成后定影灯开路C54--分页器-和主CPU通信错误C55--自动进稿器ADF-和主CPU通信错误C71--ADF主电机锁住C72--由定位传感器检测出的不良调整C73--EEPROM初始化不良C81--分页器输纸电机异常C82--分页器斗移位电机异常C83--分页器上限错误C84--分页器下限错误C85--分页器原位传感器错误C86--分页器移位传感器错误C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住E1--机内卡纸E2--定影附近卡纸E3--电源ON时有纸保留在复印机内E4--复印期间前门盖被打开E5--对位辊附近卡纸E14--下纸盒进纸卡纸E71--ADF原稿进稿部分卡纸E72--ADF原稿传输部分卡纸E73--ADF原稿排出部分卡纸E75-ADF 2合1（第2张在原稿传输部分）卡纸<BR< p>E81-分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器E82-分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器</P< p>42 栅偏压调整范围0～255 标准13843 显影偏压调整范围0～255 标准100使用代码38，以便检查输出49 自动曝光自动调整警告====》卸下显影器进行调整基于手动曝光，自动地调整自动曝光（AJ 5,6,7,8）调整顺序为1->2->3->4->4953 重合:100%下供纸器范围0～40 标准2054 重合:200%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准8每增加”1”会使图像向纸先端移动0.80mm调整顺序必须是 53->54->55->56->->5860 镜头位置调整 (100%) 范围0～40 标准2061 反光镜位置调整(100%) 范围0～40 标准2062 镜头位置调整(200%) 范围0～40 标准2063 反光镜位置调整(200%) 范围0～40 标准2064 镜头位置调整(50%) 范围0～40 标准2065 反光镜位置调整(50%) 范围0～40 标准20每增加”1”会放大移动镜头调整顺序必须是 61 60->63 62->65 6480 定位量（下供纸器长）范围0～31 标准2081 定位量（手动）范围0～31 标准2482 定位量（上供纸器长）范围0～31 标准2083 定位量（ADU供纸）范围0～31 标准20每增加”1”，会使纸更弯</P< p>84 ADF定位量（每一页）范围0～15 标准885 ADF定位量（每二页）范围0～15 标准8每增加”1”会使原稿向DF出口侧移动87 ADF定位量（2合一原稿间隙）范围0～15 标准8每增加”1”会使原稿之间的间隙增大90 自动墨粉调整范围0～255 标准128表示自动墨粉传感器的调整量92 定位值（PFP）范围0～31 标准2093 定位值（LCF）范围0～31 标准2094 定位值（下供纸器分页）范围0～31 标准1695 定位值（上供纸器分页）范围0～31 标准1696 定位值（ADU供纸分页）范围0～31 标准1697 ADF EEPROM初始化和ADF传感器的自动调整更换载体同时按05, 打开电源开关, 面板显示 AJ, 键入调整模式 No:按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按 3+4 复印0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

东芝复印机部分维修调整代码及其使用方法1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

显示值=24(2.4±0.5v)[否则用无级变倍键更改到24(2.4±0.5v)],按插入键存入内存,按09退出退出自诊断05 模式: 键入"09"东芝复印机维修代码大全(仅供参考)同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。

东芝复印机维修故障代码0+8开机→400→开始→0→插入→关机→开机。

出扳手是可以正常工作的按C键和8键看看什么代码没有反映的话就应该认真的想想你的机子是不是因为别的原因造成的正确步骤：1：按住0+8键不松开机等屏幕出线AD在松手2：输入251 这是屏幕会显示72 （这是因为163是小屏幕同一屏幕只能显示3个数值其实后面还有3个0，你可以按200%这个键就能看到后面3位）3：连着按9个0 然后按插入键4：关机在开小扳手就消失了5：252的值不建议你更改代码：15--照片154%曝光量调整--范围: 0~255, 缺省值=128--------16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------ C21--光学系统没能完成初始化,光学系统锁住------------------------C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------1--电源接通时，定影热敏电阻异常或者定影灯开路------------------------3--在预热期间,或者在预热完成后定影热敏电阻异常------------------------4--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住--------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1（第2张在原稿传输部分）卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时，同时按下：“CLEAR/STOP”和“8”键，会显示以下错误码：1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸（旁送LED亮）E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸之后？2.在供纸部分卡纸错误代码内容备考E14下纸盒卡纸（PFU）纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1（第2张原稿在供纸部分卡纸）4。

东芝复印机部分调整代码05 调整代码* 0 自动墨粉调整大约3分钟这个值自动改变调整顺序值1 手动曝光调整 100% 范围0～255 标准1282 手动曝光调整 154% 范围0～255 标准1283 手动曝光调整 50% 范围0～255 标准1284 手动曝光调整 200% 范围0～255 标准1285 自动曝光调整 100% 范围0～255 标准1286 自动曝光调整 154% 范围0～255 标准1287 自动曝光调整 50% 范围0～255 标准1288 自动曝光调整 200% 范围0～255 标准1289 允许曝光步长范围（亮）范围0～255 标准50值越大则亮部越亮10 允许曝光步长范围（暗）范围0～255 标准210值越大则亮部越亮14 图像曝光调整 100% 范围0～255 标准12815 图像曝光调整 154% 范围0～255 标准12816 图像曝光调整 50% 范围0～255 标准12817 图像曝光调整 200% 范围0～255 标准12821长宽再现率调整范围0～15 标准8每增加“1”长宽复制比增加0.1%25 LED消除器阵列定时调整100% 范围0～15 标准826 LED消除器阵列定时调整200% 范围0～15 标准827 LED消除器阵列定时调整50% 范围0～15 标准8以上三组，调整时每增加“1”LED消除位置向纸的后端移动0.5mm，调整顺序必须是25->26->2730 LED消除器阵列定时调整前端范围0～15 标准831 LED消除器阵列定时调整后端范围0～15 标准8每增加“1”LED消除位置向纸的后端移动0.5mm35 先端空白调整范围0～15 标准036 后端空白调整范围0～15 标准00：无空白 1-15 ：有空白（约0.5mm/位）38 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准128警告====》卸下显影器进行调整40 分离偏压调整范围0～255 标准12842 栅偏压调整范围0～255 标准13843 显影偏压调整范围0～255 标准100使用代码38，以便检查输出49 自动曝光自动调整警告====》卸下显影器进行调整基于手动曝光，自动地调整自动曝光（AJ 5,6,7,8）调整顺序为1->2->3->4->4953 重合:100%下供纸器范围0～40 标准2054 重合:200%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准8每增加”1”会使图像向纸先端移动0.80mm调整顺序必须是 53->54->55->56->->5860 镜头位置调整 (100%) 范围0～40 标准2061 反光镜位置调整(100%) 范围0～40 标准2062 镜头位置调整(200%) 范围0～40 标准2063 反光镜位置调整(200%) 范围0～40 标准2064 镜头位置调整(50%) 范围0～40 标准2065 反光镜位置调整(50%) 范围0～40 标准20每增加”1”会放大移动镜头调整顺序必须是 61 60->63 62->65 6480 定位量（下供纸器长）范围0～31 标准2081 定位量（手动）范围0～31 标准2482 定位量（上供纸器长）范围0～31 标准2083 定位量（ADU供纸）范围0～31 标准20每增加”1”，会使纸更弯</P< p>重新设定保养周期可消除保养信号退出自诊断 08 设定模式: 键入 "09"故障信息C1--主电机锁住C21--光学系统没能完成初始化,光学系统锁住C26--曝光灯烧坏C32--开箱(UA)TD传感器自动调整失败C41--电源接通时，定影热敏电阻异常或者定影灯开路C43--在预热期间,或者在预热完成后定影热敏电阻异常C44--在预热期间,或者在预热完成后定影灯开路C54--分页器-和主CPU通信错误C55--自动进稿器ADF-和主CPU通信错误C71--ADF主电机锁住C72--由定位传感器检测出的不良调整C73--EEPROM初始化不良C81--分页器输纸电机异常C82--分页器斗移位电机异常C83--分页器上限错误C84--分页器下限错误C85--分页器原位传感器错误C86--分页器移位传感器错误C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住E1--机内卡纸E2--定影附近卡纸E3--电源ON时有纸保留在复印机内E4--复印期间前门盖被打开E5--对位辊附近卡纸E14--下纸盒进纸卡纸E71--ADF原稿进稿部分卡纸E72--ADF原稿传输部分卡纸E73--ADF原稿排出部分卡纸E75-ADF 2合1（第2张在原稿传输部分）卡纸<BR< p>E81-分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器E82-分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器</P< p>42 栅偏压调整范围0～255 标准13843 显影偏压调整范围0～255 标准100使用代码38，以便检查输出49 自动曝光自动调整警告====》卸下显影器进行调整基于手动曝光，自动地调整自动曝光（AJ 5,6,7,8）调整顺序为1->2->3->4->4953 重合:100%下供纸器范围0～40 标准2054 重合:200%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准853 重合:100%下供纸器范围0～15 标准8每增加”1”会使图像向纸先端移动0.80mm调整顺序必须是 53->54->55->56->->5860 镜头位置调整 (100%) 范围0～40 标准2061 反光镜位置调整(100%) 范围0～40 标准2062 镜头位置调整(200%) 范围0～40 标准2063 反光镜位置调整(200%) 范围0～40 标准2064 镜头位置调整(50%) 范围0～40 标准2065 反光镜位置调整(50%) 范围0～40 标准20每增加”1”会放大移动镜头调整顺序必须是 61 60->63 62->65 6480 定位量（下供纸器长）范围0～31 标准2081 定位量（手动）范围0～31 标准2482 定位量（上供纸器长）范围0～31 标准2083 定位量（ADU供纸）范围0～31 标准20每增加”1”，会使纸更弯</P< p>84 ADF定位量（每一页）范围0～15 标准885 ADF定位量（每二页）范围0～15 标准8每增加”1”会使原稿向DF出口侧移动87 ADF定位量（2合一原稿间隙）范围0～15 标准8每增加”1”会使原稿之间的间隙增大90 自动墨粉调整范围0～255 标准128表示自动墨粉传感器的调整量92 定位值（PFP）范围0～31 标准2093 定位值（LCF）范围0～31 标准2094 定位值（下供纸器分页）范围0～31 标准1695 定位值（上供纸器分页）范围0～31 标准1696 定位值（ADU供纸分页）范围0～31 标准1697 ADF EEPROM初始化和ADF传感器的自动调整更换载体同时按05, 打开电源开关, 面板显示 AJ, 键入调整模式 No:按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按 3+4 复印0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

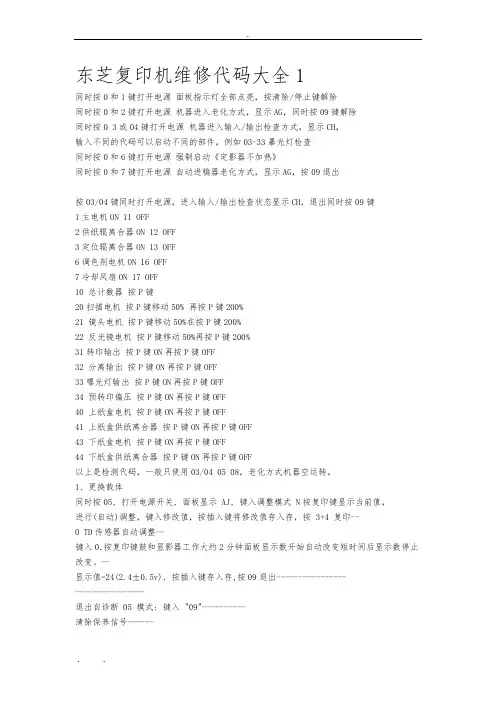

东芝复印机维修代码大全1同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。

1、更换载体同时按05, 打开电源开关, 面板显示 AJ, 键入调整模式 N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入存，按 3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

--显示值=24(2.4±0.5v), 按插入键存入存,按09退出--------------------------------退出自诊断 05 模式: 键入 "09"----------清除保养信号------同时按08, 打开电源开关, 面板显示 AD, 键入调整模式 N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入存，按 3+4 复印----69--PM(保养周期)间隔设定--围: 0~999,999 缺省值=0----------79--当前PM计数显示----围: 0~999,999 缺省值=0----当79显示的数值达到69设定的数值时保养信号出现，重新设定保养周期可消除保养信号----------------退出自诊断 08 设定模式: 键入 "09"关于此项的补充0+5开机东芝复印机部分调整代码1 手动曝光调整 100% 围0～255 标准1282 手动曝光调整 154% 围0～255 标准1283 手动曝光调整 50% 围0～255 标准1284 手动曝光调整 200% 围0～255 标准1285 自动曝光调整 100% 围0～255 标准1286 自动曝光调整 154% 围0～255 标准1287 自动曝光调整 50% 围0～255 标准1288 自动曝光调整 200% 围0～255 标准12814 图像曝光调整 100% 围0～255 标准12815 图像曝光调整 154% 围0～255 标准12816 图像曝光调整 50% 围0～255 标准12817 图像曝光调整 200% 围0～255 标准12838 栅偏压输出围0～255 标准12839 转印电压调整围0～255 标准12840 分离偏压调整围0～255 标准12842 栅偏压调整围0～255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成 24* 90 自动墨粉调整围0～255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式 0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值 0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----围: 0~255, 缺省值=128--------2--手动154%曝光量调整 ----围: 0~255, 缺省值=128--------3--手动 50%曝光量调整----围: 0~255, 缺省值=128--------4--手动200%曝光量调整----围: 0~255, 缺省值=128--------5--自动100%曝光量调整----围: 0~255, 缺省值=128--------6--自动154%曝光量调整----围: 0~255, 缺省值=128--------7--自动 50%曝光量调整----围: 0~255, 缺省值=128--------8--自动200%曝光量调整 ----围: 0~255, 缺省值=128--------------------9--曝光量上限调整----围: 0~255, 缺省值=255--------10--曝光量下限调整----围: 0~255, 缺省值=0--------14--照片100%曝光量调整----围: 0~255, 缺省值=128--------15--照片154%曝光量调整 --围: 0~255, 缺省值=128--------16--照片 50%曝光量调整 --围: 0~255, 缺省值=128--------17--照片200%曝光量调整 ----围: 0~255, 缺省值=128----C1--主电机锁住------------------------C21--光学系统没能完成初始化,光学系统锁住------------------------C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------C41--电源接通时，定影热敏电阻异常或者定影灯开路------------------------ C43--在预热期间,或者在预热完成后定影热敏电阻异常---------------------- --C44--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住---------- --------E1--机卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1（第2在原稿传输部分）卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时，同时按下：“CLEAR/STOP”和“8”键，会显示以下错误码：1.复印机纸路卡纸错误代码容备考E01 复印机机体卡纸包括旁送卡纸（旁送LED亮）E02 定影器附近卡纸E03 打开电源时机卡纸E05 未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸之后？2.在供纸部分卡纸错误代码容备考E14 下纸盒卡纸（PFU）纸未到达传输辊3.在ADF传输路径中卡纸错误代码容备考E71 在ADF原稿供纸部分卡纸E72 在ADF原稿传输部分卡纸E73 在ADF原稿排纸部分卡纸E75 2合1（第2原稿在供纸部分卡纸）4。

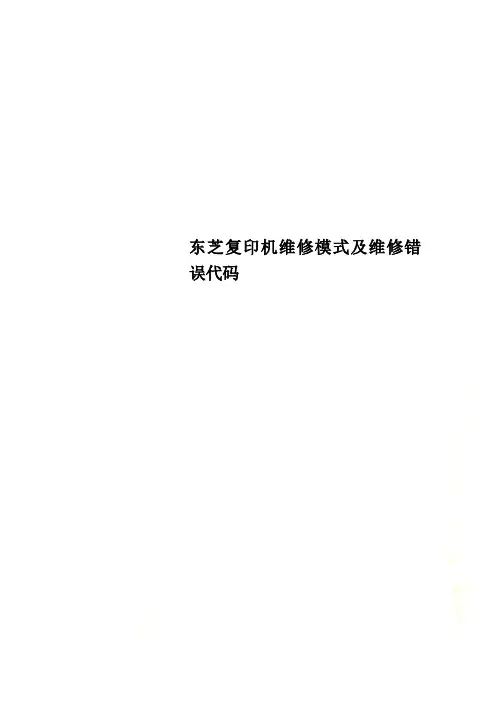

东芝复印机维修模式及维修错误代码东芝复印机维修模式及维修错误代码#出现在板手和报错时，按需要8数字键和C键一起按下看提示什么错误代码。

#更换纸张时无需切换副本尺寸，是自动的，直接复印即可。

#面板出现一个板手亮，但又可以复印，此时只需08开机输入252把值改为0即可清除。

同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。

1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印0 TD传感器自动调整-- 键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

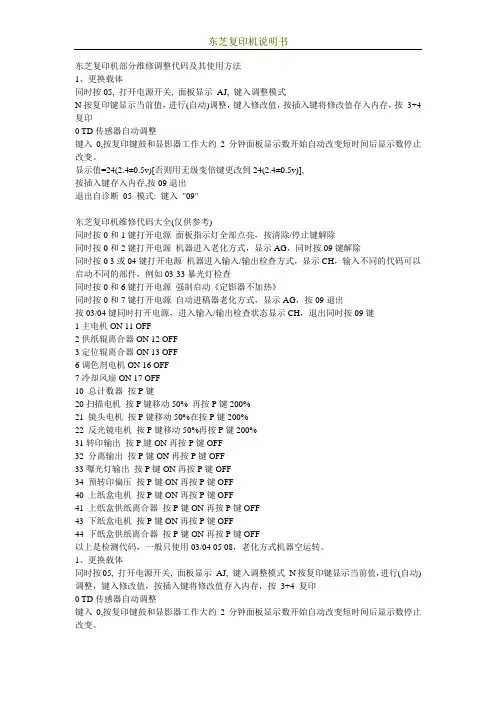

东芝复印机部分维修调整代码及其使用方法东芝复印机部分维修调整代码及其使用方法1、更换载体同时按05, 打开电源开关, 面板显示 AJ, 键入调整模式No:按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按 3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

显示值=24(2.4±0.5v)[否则用无级变倍键更改到24(2.4±0.5v)],按插入键存入内存,按09退出退出自诊断 05 模式: 键入 "09"清除保养信号同时按08, 打开电源开关, 面板显示 A D, 键入调整模式No:按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按 3+4 复印69--PM(保养周期)间隔设定--范围: 0~99 9,999 缺省值=079--当前PM计数显示----范围: 0~99 9,999 缺省值=0当79显示的数值达到69设定的数值时保养信号出现，重新设定保养周期可消除保养信号0+5开机东芝复印机部分调整代码1 手动曝光调整 100% 范围0～255 标准1282 手动曝光调整 154% 范围0～255 标准1283 手动曝光调整 50% 范围0～255 标准1284 手动曝光调整 200% 范围0～255 标准1285 自动曝光调整 100% 范围0～255 标准1 286 自动曝光调整 154% 范围0～255 标准1287 自动曝光调整 50% 范围0～255 标准1288 自动曝光调整 200% 范围0～255 标准12814 图像曝光调整 100% 范围0～255 标准12815 图像曝光调整 154% 范围0～255 标准12816 图像曝光调整 50% 范围0～255 标准12817 图像曝光调整 200% 范围0～255 标准12838 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准12 840 分离偏压调整范围0～255 标准1242 栅偏压调整范围0～255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成 24* 90 自动墨粉调整范围0～255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式 0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值 0-999,999退出自诊断 08 设定模式: 键入 "09"---------------------------- 作者：hyming-- 发布时间：2003-12-15 下午 07:01:00--东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。

关于东芝数码复印机之代码---》“解鼓”toshiba新增加部份08代码 08-340 鼓寿命计数值设定（当08-689设为“1”时有效）接受值 0---99999；默认值 168S/208S =27000 258s=33000注：当08-355中的数值（鼓计数显示）达到设置值（08-340鼓寿命设置值）的10倍时，“更换鼓”将显示在LCD上当08-340中鼓寿命设置值为0，就不会显示“更换鼓”08-673 鼓想关计数器值清零（当08-689设为“1”时有效）进行08-673的操作后，下列计数值将被清零；08-355 鼓计数显示08-401 鼓寿命计数理光FT5840/5627/5827调整代码1-001 功能：调整先端对位设置：0-32 预设值=16 每级0.5MM1-003 功能：调节每个纸路在对位处的供纸时序设置：0-32 预设值=16 每级1MM1-008 功能：卡纸检测，忽略传感器信号以检测为目的设置：0：OFF 1：ON1-103 功能：定影空转2分钟设置：0：OFF 1：ON1-104 功能：选择定影灯温度控制方式设置：0：ON/OFF 1：相位控制1-105-1 功能：定影温度控制设置：170-190 预设值=1801-105-2 功能：节能定影温度控制设置：0-5 预设值=01-105-3 功能：定影温度调整（副定影灯）设置：160-190 预设值=1751-106 功能：定影灯显示1-108 功能：选择是否强制启动设置：0：OFF 1：ON1-902 功能：调节双面器齐纸侧挡板的停止位置设置：0-32 预设值=16 每级0.5MM1-905 功能：调节双面器齐纸后挡板的停止位置设置：0-32 预设值=16 每级0.52-001 功能：鼓充电电压调整，每级30V，设置：0-32 预设值=162-002-1 功能：鼓充电压显示，实际值为显示值*102-002-2 功能：鼓充电压显示，VSP图样2-003 功能：鼓充电压调整，每级10V设置：0-32 预设值=162-101-1 功能：调节前端删边空白设置：0-32 预设值=16 每级0.52-101-2 功能：调节后端删边空白设置：0-32 预设值=16 每级0.52-201-1 功能：调节复印的显影偏压，每级20V设置：1-9 预设值=5 1：最深 9：最浅2-201-2 功能：调节手动ID第7级的显影偏压设置：1：-40V 2：+（-）0V 3：-80V 4：-120V2-203 功能：显影偏压调整，用于VSP图样，每级20V设置：1-10 预设值=62-206-1 功能：显示显影偏压，显示值*102-206-2 功能：显示用于制作VSP样本的显影偏压2-207 功能：强制补粉30秒，复印键开始，清除键中断2-208-1 功能：补粉方式选择设置：1：TD传感器补粉方式 2：定量补粉方式 3：检测补粉方式（预设值）2-208-2 功能：TD传感器补粉方式的补粉率，预设值=7%设置：1：7% 2：15% 3：30% 4：60%2-208-3 功能：定量补粉方式的补粉率，预设值=6%设置：1：2% 2：4% 3：6% 4：11%2-214 功能：TD传感器的初期设定，按下复印键2.5分钟自动停止，输出为2.5V[只有加入新显影剂后使用次方式] 2-215-1 功能：显示当前TD传感器的输出2-215-2 功能：显示TD传感器参考输出2-220 功能：显示TD传感器初期设定输出，显示2.5V（执行SP2-214后）2-222 功能：选择检测补粉方式的补粉率，预设值=7%设置：1：7% 2：15% 3：30% 4：60%2-301 功能：转印电流调整设置：0-32 预设值=142-801 功能：搅拌显影剂“START”开始“CLEAR STOP”结束2-802 功能：显示鼓充电辊温度[0-60度]2-812 功能：鼓反转调整设置：0-32 预设值=162-901 功能：鼓充电辊清洁间隔设置：0：每1000张 1：每500张 2：每200张 3：每100张2-902 功能：不是用3-001 功能：ID传感器初期设定，调节至4.0V3-002 功能：显示ID传感器初期设定值3-103-1 功能：显示ID传感器输出（VSP）3-103-2 功能：显示ID传感器输出（VSG）设置：VSP=0.01-2.50 VSG=4.0 VSP/VSG=0.13-105 功能：VL强制检测3-106 功能：检测由SP3-105 检测到的初期VLP/VLG值3-107 功能：显示当前VLP/VLG的值3-111 功能：显示当前VRP/VRG的值3-112 功能：VR强制检测“START”检测开始3-123 功能：鼓的初始化（只有安装新鼓后必须执行）3-801 功能：自动过程控制方式选择设置：0：OFF 1：ON3-901 功能：执行暴光灯熄灭的空运转，显影器必须取出3-902 功能：强制过程控制4-001 功能：暴光灯电压调整设置：50-75 预设值=63 每级0.54-002 功能：显示当前的暴光灯电压设置：50-854-008 功能：垂直倍率调整（送纸方向的倍率）设置：0-32 预设值=16 每级0.1%4-001-1 功能：镜头水平原位调整，01：第一纸盘 02：第二纸盘 03：第三纸盘 04：第四纸盘至 05：第五纸盘 06：手送纸 07：LCT 08：基准调整 09：ADF4-001-9 设置：0-32 预设值=16 每级0.2MM4-013 功能：扫描架空运转4-101 功能：水平倍率调整（垂直于送纸方向的倍率）设置：0-32 预设值=16 每级0.2%4-102 功能：镜头误差较正设置：0-16 预设值=8 每级0.1%4-103 功能：聚焦调整，调节第三反光镜的位置设置：0-150 预设值=75 每级0.054-201 功能：自动ADS增益调整，输出2.7V4-202 功能：ADS初期增益显示4-203 功能：ADS实际增益显示4-301 功能：APS传感器功能检查4-302 功能：安装了选购件APS传感器后将其设置为1设置：0：没有安装 1：已经安装4-303 功能：APS A5/HLT检测，选择是否强制检测设置：0：NO 1：YES4-901 功能：APS尺寸优先设置：0：81/2*13 1：8*13 2：81/4*134-902 功能：APS 8K/16K检测设置：0：NO 1：YES5-001 功能：点亮操作面板上的全部显示5-002 功能：优先纸路选择设置：1：第一纸盘 2：第二纸盘 3：第三纸盘 4：第四纸盘 5：第五纸盘 6：LCT 5-003 功能：APS优先选择设置：1：APS 2：手动5-004 功能：ADS优先选择设置：1：ADS 2：手动5-013 功能：计数器递增或递减设置：1：递增 2：递减5-017 功能：最大复印数量设置：1-999 预设值=9995-019 功能：各纸路纸尺寸设定5-101 功能：自动复位时间设定设置：0-999 预设值=605-102 功能：自动节能时间设定设置：0-999 预设值=605-103 功能：自动纸盘切换设置：0：关 1：开5-104 功能：A3/DLT加倍计数设置：0：关 1：开5-106 功能：选择图象浓度等级较正设置：0：浓 1：通常 2：浅5-107-1 功能：用于控制左，右白边移动的白边宽度调整量至5-107-2 设置：A4机型0-15，预设值=5 LT机型0-0.60，预设值=0.205-108 功能：调节边框删除方式下的边框删除白边宽度设置：1：5MM 2：10MM5-110 功能：中央删除白边调整设置：8-25 预设值=205-113 功能：投币锁安装设置：0：不安装 1：安装5-115 功能：指定是否使用双面图象移动（背面白边）设置：0：NO 1：YES5-121 功能：T/C（总数计数器）计数时序设置：0：供纸 1：出纸5-305 功能：自动关机时间设定设置：0-999 预设值=0（不是用）每级1分钟5-401 功能：用户代码方式设置：0：钥匙计数器 1：用户代码5-402 功能：拥护代码计数器检查设置：按住“.”键显示，用“+”和“-”键检查各用户代码5-404-1 功能：对显示在缩/放指示出的用户代码计数器复位，按R/#号键5-404-2 功能：复位所有UC计数器5-405 功能：用户代码号码设定，最大3位数设置：1-999 最多输入50个代码，用“+”和“-”检查输入代码5-407-1 功能：删除个别用户代码5-407-2 功能：删除所有用户代码5-408 功能：已登记用户代码号码显示5-501-1 功能：PM周期设定设置：1-9995-501-2 功能：PM周期报警方式设定设置：0：OFF 1：ON5-504 功能：卡纸的RDS/CSS报警等级5-505 功能：SC的RDS/CSS报警等级5-507 功能：消耗品的RDS/CSS报警等级5-801 功能：内存全清5-802-1 功能：连续空运转5-802-2 功能：一次空运转5-803 功能：输入检查方式，显示各传感器数拒5-804 功能：输出检查方式，开启个别电器部件5-810 功能：SC复位5-811 功能：机号输入5-812 功能：输入维修电话号码5-816 功能：RDS/CSS功能设定5-817 功能：修理时间传送5-905 功能：APSA4/LT横送优先设置：0：OFF 1：ON5-906 功能：手动装订复位时间设定设置：1-999 预设值=205-907 功能：封页方式选择设置：1：封面/封底 1：封面5-908 功能：图象移动/删除选择设置：1：删除方式 2：移动方式5-909 功能：数字键缩放/尺寸倍率设置：1：尺寸倍率 2：数字键缩放功能5-910 功能：操作面板的选择语言设置：1：英语 2：法语 3：德语 4：意大利语 5：西班牙语 6：瑞典语 7：葡萄牙语8：丹麦语 9：挪威语 10：芬兰语 11：荷兰语6-001 功能：SADF自动复位时间设定设置：1-99 预设值=56-002 功能：ADF自由尺寸设定设置：0：OFF 1：ON6-003 功能：自动分页选择设置：0：OFF 2：ON6-005 功能：双面复印时，是否在最后的奇数原稿后添加一张空白复印品设置：0：不增加 1：增加6-006-1 功能：单面原稿DF对位调节设置：0-32 预设值=166-006-2 功能：双面原稿DF对位调节设置：0-32 预设值=166-009 功能：ARDF空运转6-010 功能：选择ARDF时是否自动选择APS方式6-011 功能：厚/薄原稿方式选择设置：0：厚纸方式 1：薄纸方式6-101 功能：指定用何种分页器设置：0：无分页器 1：装用A557 2：装用A556 3：不使用 4：只A568分页器适配6-102 功能：选择使用何种分页堆叠限制设置：0：OFF 1：ON6-104 功能：装订张数限制设置：0：OFF 1：ON6-107 功能：分页器空运转7-001 功能：总运转时间显示（小时）7-002 功能：显示已扫描原稿的总数7-003 功能：收费计数器显示7-004 功能：计数器初期设定7-101-1 至功能：显示各种尺寸的复印总数7-101-57-203 功能：转鼓计数器显示7-204-1至功能：显示各纸盘的供纸总数7-204-87-205 功能：ARDF供纸计数显示7-206 功能：显示装订计数器7-301-1 功能：等倍方式计数显示7-301-2 功能：缩小方式计数显示7-301-3 功能：放大方式计数显示7-401 功能：显示发生的保修总数7-402 功能：显示各维修代码的报修计数器7-501 功能：显示卡纸总数7-502 功能：显示卡纸总数7-503 功能：显示原稿卡纸总数7-504-1至功能：显示各卡纸部位卡纸总数7-504-67-505-1 功能：显示ARDF输入部卡纸总数7-505-2 功能：显示ARDF输出部卡纸总数7-801-1至功能：主ROM版本显示7-801-47-803 功能：PM计数器检查7-804 功能：PM 计数器复位，按R/#键7-807-1 功能：SC计数器清除及各类维修代码7-807-2 功能：复印纸卡纸计数器复位7-807-3 功能：原稿卡纸计数器复位7-808 功能：计数器全部清除7-810 功能：复印计数器清除7-811 功能：DF计数器清除分享]东芝169维修手册（内部资料）下载吧东芝T169维修呼叫代码和调整代码一：出错代码C01：主电机锁死C21：灯架初始化错误C25：扫描单元检测器出错C26：暴光灯未连接或浪涌检测出错C38：替换的静电复印单元出错C41：电源接通时热敏电阻不正常或加热器未连接C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常C45：在加热器的末端，热敏电阻未连接C56：PFC与主电机之间通信出错C57：主机与IPC之间通信出错C71：供纸马达锁定出错C73：EE-PROM初始化出错C74：出口/反转出感器检测到错误的调整C81：风扇马达锁定出错C82..阅读全文 | 邓小明 | 390次浏览 0篇评论 | 分类：邓小明的复印机维修资料东芝169维修故障代码2006-5-23 14:39 东芝169维修故障代码表一：出错代码 C01：主电机锁死 C21：灯架初始化错误 C25：扫描单元检测器出错 C26：暴光灯未连接或浪涌检测出错 C38：替换的静电复印单元出错 C41：电源接通时热敏电阻不正常或加热器未连接C43：定影器断接之后复印机处于预热状态，或待机状态后的热敏电阻不正常 C44：定影器断接之后复印机处于预热状态，或待机状态后的加热器不正常 C45：在加热器的末端，热敏电阻未连接 C56：PFC与主电机之间通信出错C57：主机与IPC之间通信出错 C71：供纸马达锁定出错 C73：EE-PROM初始化出错 C74：出口/反转出感器检测到错误的调整 C81：风扇马达锁定出错 C82：引导传感器调整出错 C95：电源风扇未连接 C96：定影风扇未连接 C97：真..阅读全文 | 邓小明 | 321次浏览 0篇评论 | 分类：邓小明的复印机维修资料东芝１６９维修手册2006-5-23 14:32 东芝１６９维修手册二：调整模式05项目调整205：显影器偏压DC调整初始值=156 范围0-255210：栅压初始值调整初始值=106 范围0-255220：转印变压器DC输出高调整初始值=180 范围0-255221：转印变压器DC输出中心调整初始值=155 范围0-255222：转印变压器DC输出低调整初始值=111 范围0-255233：分离输出高调整初始值=67 范围0-255234：分离输出中心调整初始值=49 范围0-255235：分离输出低调整初始值=35 范围0-255261：激光电源600DPI初始值调整初始值=42 范围0-255304：扫描器输送倍率（0.1/级）初始值=128 范围0-255305：扫描器输送不对齐（0.126MM/级）初始值=128 范围85-171306：CCD扫描..阅读全文 | 邓小明 | 348次浏览 0篇评论 | 分类：邓小明的复印机维修资料东芝169.168出现鼓维护清除方法2006-5-22 18:48 东芝169.168出现鼓维护清除方法东芝169出现鼓维护东芝169出现鼓维护应怎样清除？08-673 鼓想关计数器值清零（当08-689设为“1”时有效）进行08-673的操作后，下列计数值将被清零；08-355 鼓计数显示08-401 鼓寿命计数按0和8，开机，键入673，确定就好了用，08---340，把27000的数值生高一些，然后"set"即可！东芝209显标更换鼓组件,只要把代码0/8—689的值改为1，0/8—340内的值设为你想要的数就可以，设为0就会为最大值东芝168S解鼓 -代码.关于东芝数码复印机之代码---》“解鼓”toshiba新增加部份08代码08-340 鼓寿命计数值设定（当08-689设为“1”时有效）接受值 0---99999；默认值 168S/208S =27000..阅读全文 | 邓小明 | 348次浏览 1篇评论 | 分类：邓小明的复印机维修资料东芝1550.1560.1568.1668复印机2006-5-22 18:42 东芝1550.1560.1568.1668复印机维修代码按02/04键同时打开电源，进入输入/输出检查状态显示ch，退出同时按09键1 主电机on 11 Off2 供纸离合器on 12 Off3 定位离合器on 13 Off6 调色器电机on 16 Off7 冷却风扇on 17off10 总计数器按p键20 扫描电机按p键移动50% 再按p键200%21 镜头电机按p键移动50% 再按p键200%22 反光镜电机按p键移动50% 再按p键200%31 转印输出按p键on 再按p键off32 分离输出按p键on 再按p键off33 暴光灯输出按p键on 再按p键off34 予转印偏压按p键on 再按p键off40 上纸盒电机按p键on 再按p键off41 上纸..阅读全文 | 邓小明 | 265次浏览 0篇评论 | 分类：邓小明的复印机维修资料成功解决了EPSON C1100 出现E511代码的方法!2006-4-30 10:39 昨天不知怎的，我的EPSON C1100 出现了E511代码故障，在坛子里查了EPSON的相关资料，发现EPSON的其他机型的E511代码是“电机故障”，我想C1100也应是一样的，于是仔细检查了，发现晒鼓传动的部份沾了很多灰（加粉所至），于是清洁了一下，重新装好开机，OK，一切正常。

东芝所有复印机维修代码大全东芝复印机维修代码大全1同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

--显示值=24(2.4±0.5v), 按插入键存入内存,按09退出--------------------------------退出自诊断05 模式: 键入"09"----------清除保养信号------同时按08, 打开电源开关, 面板显示AD, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印----69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=0----------79--当前PM计数显示----范围: 0~999,999 缺省值=0----当79显示的数值达到69设定的数值时保养信号出现，重新设定保养周期可消除保养信号----------------退出自诊断08 设定模式: 键入"09"关于此项的补充0+5开机东芝复印机部分调整代码1 手动曝光调整100% 范围0～255 标准1282 手动曝光调整154% 范围0～255 标准1283 手动曝光调整50% 范围0～255 标准1284 手动曝光调整200% 范围0～255 标准1285 自动曝光调整100% 范围0～255 标准1286 自动曝光调整154% 范围0～255 标准1287 自动曝光调整50% 范围0～255 标准1288 自动曝光调整200% 范围0～255 标准128 14 图像曝光调整100% 范围0～255 标准12815 图像曝光调整154% 范围0～255 标准12816 图像曝光调整50% 范围0～255 标准12817 图像曝光调整200% 范围0～255 标准12838 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准12840 分离偏压调整范围0～255 标准12842 栅偏压调整范围0～255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成24* 90 自动墨粉调整范围0～255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----范围: 0~255, 缺省值=128--------2--手动154%曝光量调整----范围: 0~255, 缺省值=128--------3--手动50%曝光量调整----范围: 0~255, 缺省值=128--------4--手动200%曝光量调整----范围: 0~255, 缺省值=128--------5--自动100%曝光量调整----范围: 0~255, 缺省值=128--------6--自动154%曝光量调整----范围: 0~255, 缺省值=128--------7--自动50%曝光量调整----范围: 0~255, 缺省值=128--------8--自动200%曝光量调整----范围: 0~255, 缺省值=128--------------------9--曝光量上限调整----范围: 0~255, 缺省值=255--------10--曝光量下限调整----范围: 0~255, 缺省值=0--------14--照片100%曝光量调整----范围: 0~255, 缺省值=128--------15--照片154%曝光量调整--范围: 0~255, 缺省值=128--------16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------C21--光学系统没能完成初始化,光学系统锁住------------------------C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------C41--电源接通时，定影热敏电阻异常或者定影灯开路------------------------C43--在预热期间,或者在预热完成后定影热敏电阻异常------------------------C44--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------ C81--分页器输纸电机异常------------------------ C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1（第2张在原稿传输部分）卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时，同时按下：“CLEAR/STOP”和“8”键，会显示以下错误码：1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸（旁送LED亮）E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸之后？2.在供纸部分卡纸错误代码内容备考E14下纸盒卡纸（PFU）纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1（第2张原稿在供纸部分卡纸）4。

东芝复印机维修代码大全同时按0和1键打开电源面板指示灯全部点亮，按清除/停止键解除同时按0和2键打开电源机器进入老化方式，显示AG，同时按09键解除同时按0 3或04键打开电源机器进入输入/输出检查方式，显示CH，输入不同的代码可以启动不同的部件，例如03-33暴光灯检查同时按0和6键打开电源强制启动《定影器不加热》同时按0和7键打开电源自动进稿器老化方式，显示AG，按09退出按03/04键同时打开电源，进入输入/输出检查状态显示CH，退出同时按09键1主电机ON 11 OFF2供纸辊离合器ON 12 OFF3定位辊离合器ON 13 OFF6调色剂电机ON 16 OFF7冷却风扇ON 17 OFF10 总计数器按P键20扫描电机按P键移动50% 再按P键200%21 镜头电机按P键移动50%在按P键200%22 反光镜电机按P键移动50%再按P键200%31转印输出按P键ON再按P键OFF32 分离输出按P键ON再按P键OFF33嚗光灯输出按P键ON再按P键OFF34 预转印偏压按P键ON再按P键OFF40 上纸盒电机按P键ON再按P键OFF41 上纸盒供纸离合器按P键ON再按P键OFF43 下纸盒电机按P键ON再按P键OFF44 下纸盒供纸离合器按P键ON再按P键OFF以上是检测代码，一般只使用03/04 05 08，老化方式机器空运转。

1、更换载体同时按05, 打开电源开关, 面板显示AJ, 键入调整模式N按复印允镜鼻爸担?自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印--0 TD传感器自动调整--键入0,按复印键鼓和显影器工作大约2分钟面板显示数开始自动改变短时间后显示数停止改变。

--显示值=24(2.4±0.5v), 按插入键存入内存,按09退出---------------- ----------------退出自诊断05 模式: 键入"09"----------清除保养信号------同时按08, 打开电源开关, 面板显示AD, 键入调整模式N按复印键显示当前值，进行(自动)调整，键入修改值，按插入键将修改值存入内存，按3+4 复印----69--PM(保养周期)间隔设定--范围: 0~999,999 缺省值=0---------- 79--当前PM计数显示----范围: 0~999,999 缺省值=0----当79显示的数值达到69设定的数值时保养信号出现，重新设定保养周期可消除保养信号----------------退出自诊断08 设定模式: 键入"09"关于此项的补充0+5开机东芝复印机部分调整代码1 手动曝光调整100% 范围0～255 标准1282 手动曝光调整154% 范围0～255 标准1283 手动曝光调整50% 范围0～255 标准1284 手动曝光调整200% 范围0～255 标准1285 自动曝光调整100% 范围0～255 标准1286 自动曝光调整154% 范围0～255 标准1287 自动曝光调整50% 范围0～255 标准1288 自动曝光调整200% 范围0～255 标准12814 图像曝光调整100% 范围0～255 标准12815 图像曝光调整154% 范围0～255 标准12816 图像曝光调整50% 范围0～255 标准12817 图像曝光调整200% 范围0～255 标准12838 栅偏压输出范围0～255 标准12839 转印电压调整范围0～255 标准12840 分离偏压调整范围0～255 标准12842 栅偏压调整范围0～255 标准128* 49 自动曝光自动调整* 0 自动墨粉调整设置成24* 90 自动墨粉调整范围0～255 标准128 (表示自动墨粉传感器的调整量)0+8开机* 69 PM计数器设置方式0-999,999 初始值0 0:PM计数器无效否则PM请求79 当前PM计数器值0-999,999东芝复印机曝光量调整代码按0、5开机1--手动100%曝光量调整----范围: 0~255, 缺省值=128--------2--手动154%曝光量调整----范围: 0~255, 缺省值=128--------3--手动50%曝光量调整----范围: 0~255, 缺省值=128--------4--手动200%曝光量调整----范围: 0~255, 缺省值=128--------5--自动100%曝光量调整----范围: 0~255, 缺省值=128--------6--自动154%曝光量调整----范围: 0~255, 缺省值=128--------7--自动50%曝光量调整----范围: 0~255, 缺省值=128--------8--自动200%曝光量调整----范围: 0~255, 缺省值=128--------------------9--曝光量上限调整----范围: 0~255, 缺省值=255--------10--曝光量下限调整----范围: 0~255, 缺省值=0--------14--照片100%曝光量调整----范围: 0~255, 缺省值=128--------15--照片154%曝光量调整--范围: 0~255, 缺省值=128--------16--照片50%曝光量调整--范围: 0~255, 缺省值=128--------17--照片200%曝光量调整----范围: 0~255, 缺省值=128----C1--主电机锁住------------------------C21--光学系统没能完成初始化,光学系统锁住------------------------ C26--曝光灯烧坏------------------------C32--开箱(UA)TD传感器自动调整失败------------------------C41--电源接通时，定影热敏电阻异常或者定影灯开路------------------------C43--在预热期间,或者在预热完成后定影热敏电阻异常------------------------C44--在预热期间,或者在预热完成后定影灯开路------------------------C54--分页器-和主CPU通信错误------------------------C55--自动进稿器ADF-和主CPU通信错误------------------------C71--ADF主电机锁住------------------------C72--由定位传感器检测出的不良调整------------------------C73--EEPROM初始化不良------------------------C81--分页器输纸电机异常------------------------C82--分页器斗移位电机异常------------------------C83--分页器上限错误------------------------C84--分页器下限错误------------------------C85--分页器原位传感器错误------------------------C86--分页器移位传感器错误------------------------C94--在（CH，AJ）模式时，光学系统没能完成初始化,光学系统锁住--------------------E1--机内卡纸------E2--定影附近卡纸------E3--电源ON时有纸保留在复印机内------E4--复印期间前门盖被打开------E5--对位辊附近卡纸------E14--下纸盒进纸卡纸------E71--ADF原稿进稿部分卡纸------E72--ADF原稿传输部分卡纸------E73--ADF原稿排出部分卡纸------E75--ADF 2合1（第2张在原稿传输部分）卡纸------E81--分页器输纸部分复印纸到达时间超过卡纸,纸未到达传感器------E82--分页器输纸部分复印纸等待时间超过卡纸,纸停在传感器------1568的误码表“清除卡纸”或“检修请求”符号一闪一闪时，同时按下：“CLEAR/STOP”和“8”键，会显示以下错误码：1.复印机纸路卡纸错误代码内容备考E01复印机机体内卡纸包括旁送卡纸（旁送LED亮）E02定影器附近卡纸E03打开电源时机内卡纸E05未到达定位开关卡纸在PFU供纸通过传输辊之后还是由PPC供纸之后？2.在供纸部分卡纸错误代码内容备考E14下纸盒卡纸（PFU）纸未到达传输辊3.在ADF传输路径中卡纸错误代码内容备考E71在ADF原稿供纸部分卡纸E72在ADF原稿传输部分卡纸E73在ADF原稿排纸部分卡纸E752合1（第2张原稿在供纸部分卡纸）4。
