表B.1 管沟开挖检验批质量验收记录

G2-1

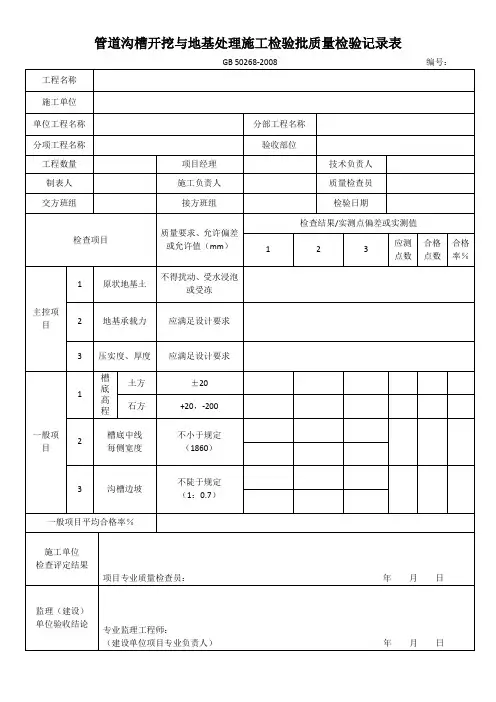

管道沟槽开挖与地基处理施工检验批质量验收记录表
项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1）；检验批一般项目计数检验数据较多时，可先填写“检验批一般项目计数检验记录表”（G1-1-2），然后将计数检验结果填写在本表相应的检查结果栏内。

将两表作为本表的附页。

管道沟槽开挖与地基处理施工质量验收标准（GB 50268-2008）
4.6.1沟槽开挖与地基处理应符合下列规定：
主控项目
1 原状地基土不得扰动、受水浸泡或受冻；
检查方法：观察，检查施工记录。

2 地基承载力应满足设计要求；
检查方法：观察，检查地基承载力试验报告。

3 进行地基处理时，压实度、厚度满足设计要求；
检查方法：按设计或规定要求进行检查，检查检测记录、试验报告。

一般项目
4 沟槽开挖的允许偏差应符合表4．6．1的规定。

表4．6．1沟槽开挖的允许偏差。

表B.1 管沟开挖检验批质量验收记录工程名称临汾-长治输气管道工程Ⅰ标段分项工程名称管道开挖验收部位1001-1047桩施工单位广东石油化工建设集团公司专业负责人项目经理明正平施工执行标准名称及编号《油气长输管道工程施工及验收规范》 GB50369-2006检验批编号001质量验收规范规定施工单位检查评定记录监理(建设)单位验收意见主控项目1 沟底标高-100mm～+50mm -70 50 30 20 -60 -80 -60 -40 50 30一般项目1 管沟中心线偏移±150mm 110 120 90 -60 -70 90 70 -60 70 -902 沟底宽度允许偏差为±100mm 60 70 90 40 90 20 40 60 50 403 沟底平整度：相邻两点高差应不大于100mm 50 70 60 60 60 40 80 90 50 704 变坡点位移应小于100mm 60 40 70 40 80 90 40 50 70 905 直线段管沟应顺直符合规范规定要求6曲线段管沟应圆滑过渡，并应保证设计要求的曲率半径符合规范规定和设计要求施工单位检查评定结果经检查，主控项目、一般项目符合设计和规范规定要求，评定合格。

项目专业质量检查员年月日监理(建设)单位验收结论监理工程师(建设单位项目代表) 年月日表B.1 管沟开挖检验批质量验收记录工程名称临汾-长治输气管道工程Ⅰ标段分项工程名称管道开挖验收部位1047-1105桩施工单位广东石油化工建设集团公司专业负责人项目经理明正平施工执行标准名称及编号《油气长输管道工程施工及验收规范》 GB50369-2006检验批编号002质量验收规范规定施工单位检查评定记录监理(建设)单位验收意见主控项目1 沟底标高-100mm～+50mm -70 50 30 20 -60 -80 -60 -40 50 30一般项目1 管沟中心线偏移±150mm 110 120 90 -60 -70 90 70 -60 70 -902 沟底宽度允许偏差为±100mm 60 70 90 40 90 20 40 60 50 403 沟底平整度：相邻两点高差应不大于100mm 50 70 60 60 60 40 80 90 50 704 变坡点位移应小于100mm 60 40 70 40 80 90 40 50 70 905 直线段管沟应顺直符合规范规定要求6曲线段管沟应圆滑过渡，并应保证设计要求的曲率半径符合规范规定和设计要求施工单位检查评定结果经检查，主控项目、一般项目符合设计和规范规定要求，评定合格。

检验工程质量使用的器具检验工程质量使用的器具见表A.1。

表A.1检验工程质量使用的器具B.1 管沟开挖检验批质量验收记录应按表B.1记录。

表B.1 管沟开挖检验批质量验收记录B.2 管口组对检验批质量验收记录应按表B.2记录。

表B.2 管口组对检验批质量验收记录B.3 管道焊接检验批质量验收记录应按表B.3记录。

表B.3 管道焊接检验批质量验收记录B.4 石油沥青防腐层现场补口补伤检验批质量验收记录应按表B.4记录。

表B.4 石油沥青防腐层现场补口补伤检验批质量验收记录B.5 液体环氧涂料防腐层现场补口补伤检验批质量验收记录应按表B.5记录。

表B.5 液体环氧涂料防腐层现场补口补伤检验批质量验收记录B.6 聚乙烯防腐层现场补口补伤检验批质量验收记录应按表B.6记录。

表B.6 聚乙烯防腐层现场补口补伤检验批质量验收记录B.7 聚乙烯硬质聚氨酯泡沫塑料防腐保温层现场补口补伤验批质量验收记录应按表B.7记录。

表B.7 聚乙烯硬质聚氨酯泡沫塑料防腐保温层现场补口补伤检验批质量验收记录表B.8 聚乙烯胶粘带防腐层现场补口补伤检验批质量验收记录B.9 熔结环氧粉末防腐层现场补口补伤检验批质量验收记录应按表B.9记录。

表B.9 熔结环氧粉末防腐层现场补口补伤检验批质量验收记录B.10 管道下沟检验批质量验收记录应按表B.10记录。

表B.10 管道下沟检验批质量验收记录B.11 管沟回填检验批质量验收记录应按表B.11记录。

表B.11 管沟回填检验批质量验收记录B.12 管道穿越地下管道、线缆检验批质量验收记录应按表B.12记录。

表B.12 管道穿越地下管道、线缆检验批质量验收记录B.13 管道清管、测径检验批质量验收记录应按表B.13记录。

表B.13 管道清管、测径检验批质量验收记录B.14 管道水压试验检验批质量验收记录应按表B.14记录。

表B.14 管道水压试验检验批质量验收记录B.15 管道气压试验检验批质量验收记录应按表B.15记录。

管沟土方开挖工程检验批质量验收记录一、项目名称：管沟土方开挖工程二、项目地点：XX市XX区XX路XX号三、开工日期：xxxx年xx月xx日四、验收日期：xxxx年xx月xx日一、验收目的：本次验收旨在对管沟土方开挖工程的质量进行检验，确认工程的质量达到设计要求和相关标准，确保工程的安全运行。

二、验收范围：本次验收主要检查管沟土方开挖工程的开挖实施过程、土方的质量和开挖后的工程排水情况等。

三、验收内容及结果：1.开挖实施过程：根据设计要求和施工方案，开挖工程应按照规定的尺寸和形状进行施工。

经查看实际施工现场，开挖工程实施过程符合设计要求，无明显偏差。

2.土方质量：(a)土方质量要求：根据设计要求，土方应具备一定的稳定性和坚实程度，以保证工程的安全运行。

(b)检查方法：对开挖工程中的土方进行外观和触感检查，评估土方的质量。

(c)验收结果：开挖工程中的土方质量良好，土方具备一定的稳定性和坚实程度，符合设计要求。

3.工程排水情况：(a)工程排水要求：开挖工程完成后，应保证排水系统的通畅，防止积水和渗水对工程造成不利影响。

(b)检查方法：观察开挖工程周边的排水沟和排水口，检查工程排水情况。

(c)验收结果：开挖工程的排水系统通畅，没有发现积水或渗水情况，符合设计要求。

四、存在问题及处理措施：1.在开挖过程中，发现部分土层有较高的含水量，可能对工程的稳定性造成一定影响。

针对此问题，施工方已采取补偿措施，加强土方处理，提高土方的稳定性。

2.开挖工程整体质量良好，但个别开挖面存在不平整的情况，要求施工方进行修整和清理，并保证开挖面的平整度和坡度符合设计要求。

五、建议与意见：针对本次验收中发现的问题，建议施工方在今后的工程施工过程中加强土方处理和土方质量控制，在开挖工程中注重开挖面的平整度和坡度的控制。

六、验收结论：本次验收中，管沟土方开挖工程的质量符合设计要求和相关标准，达到了验收的要求。

经过检查和评估，确认工程具备安全运行的条件。

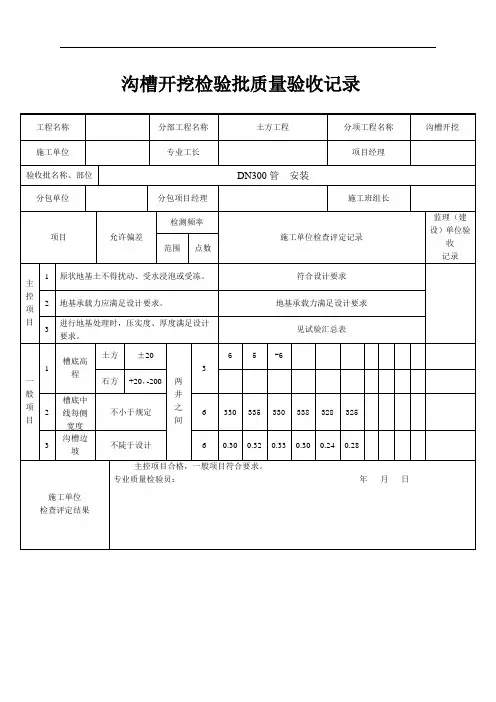

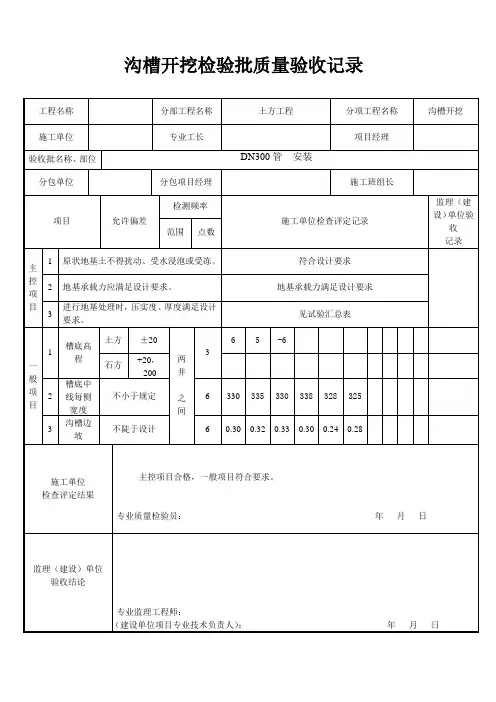

沟槽开挖检验批质量验收记录工程名称分部工程名称土方工程分项工程名称沟槽开挖施工单位专业工长项目经理验收批名称、部位DN300管安装分包单位分包项目经理施工班组长项目允许偏差检测频率施工单位检查评定记录监理（建设）单位验收记录范围点数主控项目1 原状地基土不得扰动、受水浸泡或受冻。

符合设计要求2 地基承载力应满足设计要求。

地基承载力满足设计要求3进行地基处理时，压实度、厚度满足设计要求。

见试验汇总表一般项目1槽底高程土方±20两井之间36 5 -6石方+20，-2002槽底中线每侧宽度不小于规定 6 330 335 330 338 328 3253沟槽边坡不陡于设计 6 0.30 0.32 0.33 0.30 0.24 0.28施工单位检查评定结果主控项目合格，一般项目符合要求。

专业质量检验员：年月日沟槽开挖检验批质量验收记录监理（建设）单位验收结论专业监理工程师： （建设单位项目专业技术负责人）： 年 月 日工程名称 2#区块分部工程名称 土方工程 分项工程名称 沟槽开挖 施工单位长泾市政工程有限公司专业工长苏卫平项目经理章静江验收批名称、部位 DN400管 安装分包单位分包项目经理施工班组长苏卫平 项目 允许偏差检测频率施工单位检查评定记录监理（建设）单位验收 记录范围点数主 控 项 目1 原状地基土不得扰动、受水浸泡或受冻。

符合设计要求2 地基承载力应满足设计要求。

地基承载力满足设计要求3进行地基处理时，压实度、厚度满足设计要求。

见试验汇总表一 般 项目1 槽底高程土方±20两井 之间36 5 -6 18 821 -8 54 合格率:100石方+20，-20032 -1 -8 7 19 29 10 5 合格率:1002 槽底中线每侧宽度 不小于规定 6-8 5 6 -7 5 7 4 -5 -93沟槽边坡不陡于设计 6 合格率83.3施工单位 检查评定结果主控项目合格，一般项目平均合格率：94.43。

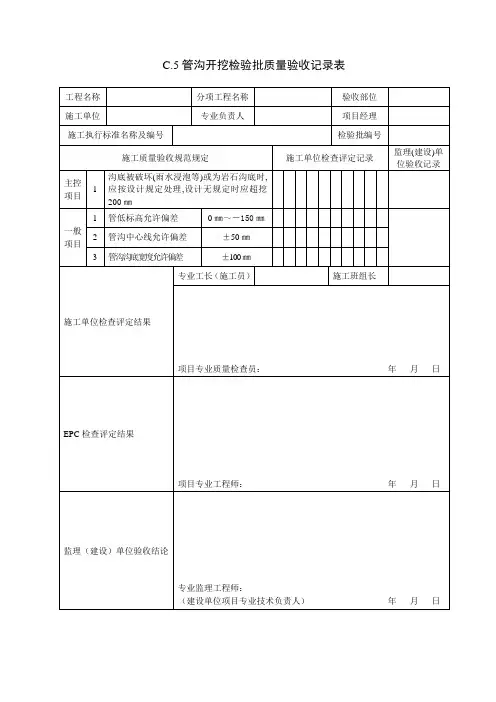

管沟开挖检验批质量验收记录SH/T3508-Y02管沟开挖检验批质量验收记录工程名称：延长石油靖边能源化工项目单位工程名称：回用水处理系统检验批编号GD-001 记录编号001验收部位492单元地埋管道分项工程名称低压管道分部工程名称雨水管道子单位工程名称地埋管道施工执行标准名称及编号GB50268-2008类别检验项目质量控制记录(检验单位)序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1沟底被破坏（雨水浸泡等）或为岩石沟底时，应按设计规定处理，设计无规定时应超挖200mm合格一般项目1管底标高允许偏差0mm ～-150mm 合格2管沟中心线允许偏差±50mm 合格3管沟沟底宽度允许偏差±100mm 合格总承包单位检查意见：监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：日期：年月日监理工程师：日期：年月日专业工程师：日期：年月日质量检查员：日期：年月日SH/T3508-Y02管沟开挖检验批质量验收记录工程名称：延长石油靖边能源化工项目单位工程名称：回用水处理系统检验批编号GD-002 记录编号002验收部位492单元地埋管道分项工程名称低压管道分部工程名称排水管道螺旋管子单位工程名称地埋管道施工执行标准名称及编号GB50268-2008类别检验项目质量控制记录(检验单位)序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1沟底被破坏（雨水浸泡等）或为岩石沟底时，应按设计规定处理，设计无规定时应超挖200mm合格一般项目1管底标高允许偏差0mm ～-150mm 合格2管沟中心线允许偏差±50mm 合格3管沟沟底宽度允许偏差±100mm 合格总承包单位检查意见：监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：日期：年月日监理工程师：日期：年月日专业工程师：日期：年月日质量检查员：日期：年月日SH/T3508-Y02管沟开挖检验批质量验收记录工程名称：延长石油靖边能源化工项目单位工程名称：回用水处理系统检验批编号GD-003 记录编号003验收部位492单元地埋管道分项工程名称溢流管道分部工程名称排水管道螺旋管子单位工程名称地埋管道施工执行标准名称及编号GB50268-2008类别检验项目质量控制记录(检验单位)序号施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1沟底被破坏（雨水浸泡等）或为岩石沟底时，应按设计规定处理，设计无规定时应超挖200mm合格一般项目1管底标高允许偏差0mm ～-150mm 合格2管沟中心线允许偏差±50mm 合格3管沟沟底宽度允许偏差±100mm 合格总承包单位检查意见：监理单位验收结论：建设单位意见：建设单位监理单位总承包单位施工单位项目代表：日期：年月日监理工程师：日期：年月日专业工程师：日期：年月日质量检查员：日期：年月日。
