集气站收球筒发球筒维护检修规程

作业一区收发球及清管操作规程收发球清管装置操作基础知识一、清管目的1、清除管线内积液、杂物，保证集气支线正常运行；2、防止管壁被腐蚀，延长管道使用寿命；3、改变管道内部管壁的光滑度，减少摩擦阻力，提高输送效率；4、保证输送气体的纯度。

图1 收球筒的外观图1输气管主气阀；2输气管放空阀；3收球筒球阀；4平衡阀；5 收球筒放空阀；6收球筒进气阀；7收球筒排污阀；8快开盲板；9防松卸块；10收球筒压力表；11上水管线注水阀；二、收发球操作：发球操作：1、压力表取压考克是否处于全开状态，压力表是否落零。

2、确认收球筒排污阀7、收球筒放空阀5、平衡阀4、注水阀11开关灵活、并处于关闭状态。

3、打开压力表放空考克，检查收球筒球阀3、球筒进气阀6是否关闭严密，确认无内漏后关闭压力表放空考克。

4、检查盲板传动机构，防松楔块9是否齐全完好。

5、打开收球筒进气阀6、对收球筒进行充压，系统压力逐级提升并对收球筒各连接部位进行验漏，验漏合格后全开球筒出气阀。

6、缓慢全开收球筒球阀3，关闭输气管主进气阀1。

7、联系上游集气站进行发球运行中检查1、接到上游站发球通知后，根据上游站进气量等参数进行球速、球距计算，球到30分钟前在输气管道上安装“通过指示仪”2、“通过指示仪”显示球进筒后，记录球到时间；全开平衡阀43、打开输气管主进气阀1、关球筒出气阀6、关球筒球阀34、开收球筒放空阀5、缓慢进行卸压，待压力降至0.2-0.5Mpa 关闭放空阀。

5、测量污水罐液位并进行记录。

6、缓慢打开收球筒排污阀7、进行排污，待压力为零时关闭收球筒排污阀。

7、测量污水罐液位并进行记录。

收球操作1、检查本站收球筒各部件工作情况及各阀门的开关状态及灵活程度，检查收球筒盲板是否完好，对其进行充压、验漏，合格后导通收球流程，并通知上游站可以发球；2、联系上游站，确定发球的时间及生产参数，通过计算和分析判断球到前半小时左右，检查污水罐液位，放置通球指示仪并确认流程；（1）球筒进气阀开；（2）球筒球阀开；（3）输气管主进气阀关；3、通过清管指示仪的显示，引球入筒，开平衡阀；4、收球(清管器)进筒，全开输气管主进气阀；5、关收球筒进气阀；6、关收球筒球阀；7、打开收球筒放空阀泄压至0.2-0.5MPa左右，关闭放空阀，打开排污阀门排污，检查污水罐液位并记录；8.确认球筒内压力泄为零后关闭排污阀门，打开收球筒放空阀，开注水阀门向收球筒内注水，打开排污阀，待污水放完后关闭排污阀，卸防松楔块，开盲板；9、取出清管器，通知发球站及值班室;10、对收球筒及盲板进行清洗保养；11、关盲板，装防松楔块，关闭收球筒放空阀；对收球筒再次进行充压验漏，合格后放空泄压并关闭收球筒放空阀；关闭平衡阀4 。

第15页/共19页
三、收发球筒装置操作
1、发送清管器操作注意事项：
（1）开、关快开盲板，应按《卧式快开盲板操作规程》 进行操作。 （2）确认清管器接收筒进口阀全开到位。 （3）开启放空阀和排污阀时动作应缓慢。 （4）清管器接收筒的快开盲板正面和 内侧面不得站人。
第16页/共19页
四、收发球筒常见故障及处理
序号
故障
1 盲板渗漏
2
可能的原因
解决方法
密封槽、密封面、O 型密封圈 表面有污物
清理干净，再安装上密封圈
密封圈老化
及时更换密封圈
3 放气阀处泄漏 密封面有污物
4
安全连锁装置处 泄露
密封面有污物
5 联接法兰泄漏 法兰垫片老化
清理干净，再安装上密封圈 清理干净，再安装上密封圈 泄压后更换法兰垫片
6 球筒本体渗漏
第10页/共19页
三、收发球筒装置操作
3、发送清管器操作注意事项：
（1）开、关快开盲板，应按《卧式快开盲板操作规程》 进行操作。 （2）发送筒的快开盲板正面和内侧面不得站人 （3）清管器应送至发送筒的喉部即偏心大小头处。 （4）确认清管器发送筒出口阀1202全 开到位。
第11页/共19页
三、收发球筒装置操作
第6页/共19页
三、收发球筒装置操作
（6）测量皮碗直径及厚度。 （7）检查发射机安装是否紧固；连接搭片是否紧固。 （8）检查清管器发出筒上压力表是否合适、完好。 （9）清管器通过指示器是否灵活好用，且已复位；准 备好专用扳手、活扳手、黄油、密封脂、快 开盲板密封圈和清管器送入拉出杆等材料 和工具。
进、出 口管线
平衡管
第13页/共19页
放空 管线
排污 管线

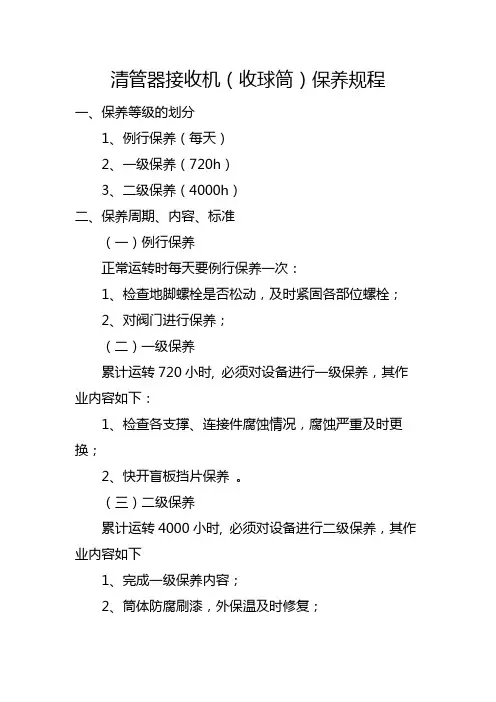

清管器接收机（收球筒）保养规程
一、保养等级的划分
1、例行保养（每天）
2、一级保养（720h）
3、二级保养（4000h）
二、保养周期、内容、标准
（一）例行保养
正常运转时每天要例行保养一次：
1、检查地脚螺栓是否松动，及时紧固各部位螺栓；
2、对阀门进行保养；
（二）一级保养
累计运转720小时, 必须对设备进行一级保养，其作业内容如下：
1、检查各支撑、连接件腐蚀情况，腐蚀严重及时更换；
2、快开盲板挡片保养。

（三）二级保养
累计运转4000小时, 必须对设备进行二级保养，其作业内容如下
1、完成一级保养内容；
2、筒体防腐刷漆，外保温及时修复；
3、检查安全附件是否过期，如过期及时校验；
4、阀门及时保养，如开关不灵活及时更换。

三、保养前的准备及保养步骤
1、保养前准备工作；
1）准备保养工具和材料；
2）检查清管发射机运行状况。

2、保养步骤
按照运转时间进行维护保养（例行保养、一级保养、二级保养）。

四、注意事项
1、严格遵守相关规章制度；
2、严格执行作业许可规定。

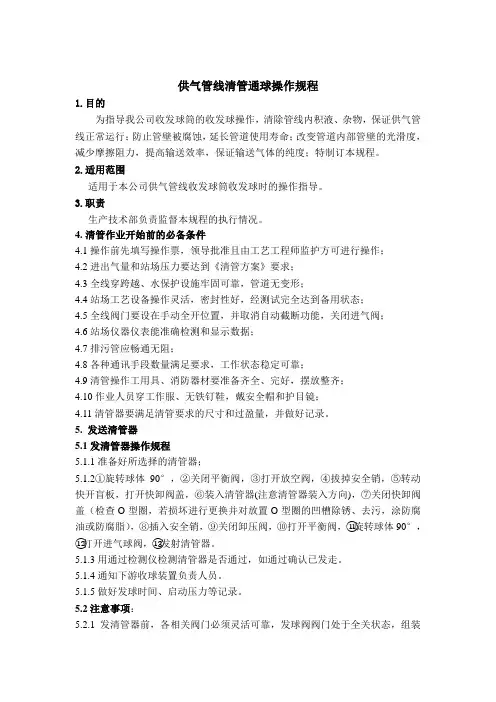

供气管线清管通球操作规程1.目的为指导我公司收发球筒的收发球操作，清除管线内积液、杂物，保证供气管线正常运行；防止管壁被腐蚀，延长管道使用寿命；改变管道内部管壁的光滑度，减少摩擦阻力，提高输送效率，保证输送气体的纯度；特制订本规程。

2.适用范围适用于本公司供气管线收发球筒收发球时的操作指导。

3.职责生产技术部负责监督本规程的执行情况。

4.清管作业开始前的必备条件4.1操作前先填写操作票，领导批准且由工艺工程师监护方可进行操作；4.2进出气量和站场压力要达到《清管方案》要求；4.3全线穿跨越、水保护设施牢固可靠，管道无变形；4.4站场工艺设备操作灵活，密封性好，经测试完全达到备用状态；4.5全线阀门要设在手动全开位置，并取消自动截断功能，关闭进气阀；4.6站场仪器仪表能准确检测和显示数据；4.7排污管应畅通无阻；4.8各种通讯手段数量满足要求，工作状态稳定可靠；4.9清管操作工用具、消防器材要准备齐全、完好，摆放整齐；4.10作业人员穿工作服、无铁钉鞋，戴安全帽和护目镜；4.11清管器要满足清管要求的尺寸和过盈量，并做好记录。

5. 发送清管器5.1发清管器操作规程5.1.1准备好所选择的清管器；5.1.2①旋转球体90°，②关闭平衡阀，③打开放空阀，④拔掉安全销，⑤转动快开盲板，打开快卸阀盖，⑥装入清管器(注意清管器装入方向)，⑦关闭快卸阀盖（检查O型圈，若损坏进行更换并对放置O型圈的凹槽除锈、去污，涂防腐油或防腐脂），⑧插入安全销，⑨关闭卸压阀，⑩打开平衡阀，⑪旋转球体90°，⑫打开进气球阀，⑬发射清管器。

5.1.3用通过检测仪检测清管器是否通过，如通过确认已发走。

5.1.4通知下游收球装置负责人员。

5.1.5做好发球时间、启动压力等记录。

5.2注意事项：5.2.1发清管器前，各相关阀门必须灵活可靠，发球阀阀门处于全关状态，组装好清管器监测仪器；5.2.2开关快开盲板，必须按操作规程操作；5.2.3清管器必须送入球筒的最里处；5.2.4发球时，发球阀球体必须全开。
