防静电工作区（EPA）构成注意事项1范围1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。
1．2适用范围本标准适用于防静电工作区。
1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。
1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。
A级——允许的对地静电电位不超过±100V；B级——允许的对地静电电位不超过±1000V；2引用文件GB438——1995防静电鞋、导电鞋技术要求 GB12014——89防静电工作服 GJB/Z25——91电子设备和设施的接地、搭接和屏蔽设计指南 GJB1649——93电子产品防静电放电控制大纲 SJ/T10694——1996电子产品制造防静电系统测试方法3定义3．1术语3．1．1防静电工作区electrostaticdischargeprotectedarea 配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。
3．1．2操作handling 在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。
3．1．3接地grounding 电子连接到能供给或接受大量电荷的物体(如大地、舰船或运载工具外壳等)(见GJB1649第 3.1.2条)。
3．1．4硬接地hardground 直接与大地电极作导电性连接的一种接地方式。
3．1．5软接地softground 通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。
3．1．6大地电极earthelectrode 埋于地下与大地保持良好的电气连接的金属体或金属体组。
它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。
3．1．7静电耗散材料dissipativematerials 其表面电阻率等于或大于1x105Ω/，但小于1x1012Ω/；或何种电阻率等于或大于1x104Ω@cm，但小于1x1011Ω/@cm的材料。

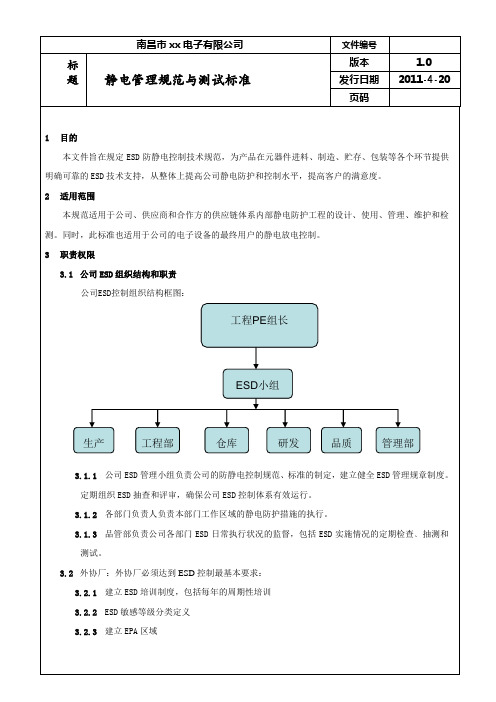

题静电管理规范与测试标准发行日期2011-4-20
页码
说明，如“注意：静电安全工作区“或其同意语。
“放电”，“注意”，“危险”等标示对静电控制是不合适的。
EPA标识所在的位置及其大小应该至少保证在距离工作区1米时清晰可见。
（2）应该使用黄底黑字的地板胶带将每一个防静电工作区围起，EPA的边界线如（图A）中所示，它由黄黑双色的平行四边形图案相间构成，其宽度为4～5cm。
是专门用来标志静电敏感区的区域界限的。
（3）需要在静电安全工作区的每一个入口和出口放置防静电标识牌和控制说明。
（4）防静电器材、工具和静电敏感物料都必须具有明显的防静电标识，防静电接地系统应有明显的接地标识说明。
（5）防静电容器（防静电周转箱，防静电元件盒等），元件架和运输车等器材上应有防静电标志，其标志应置于明显且不易受到磨损的地方。
如图B，
（6）经过防静电液处理的物品和场所也应有防静电标志。
如图C:
图A 黄黑相间的斜条
静电敏感区域警示标志
图B 防静电标志。

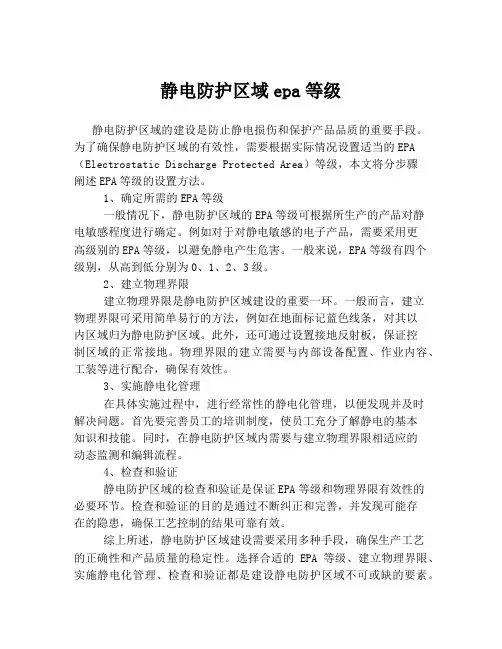

静电防护区域epa等级静电防护区域的建设是防止静电损伤和保护产品品质的重要手段。
为了确保静电防护区域的有效性，需要根据实际情况设置适当的EPA （Electrostatic Discharge Protected Area）等级，本文将分步骤阐述EPA等级的设置方法。
1、确定所需的EPA等级一般情况下，静电防护区域的EPA等级可根据所生产的产品对静电敏感程度进行确定。
例如对于对静电敏感的电子产品，需要采用更高级别的EPA等级，以避免静电产生危害。
一般来说，EPA等级有四个级别，从高到低分别为0、1、2、3级。
2、建立物理界限建立物理界限是静电防护区域建设的重要一环。
一般而言，建立物理界限可采用简单易行的方法，例如在地面标记蓝色线条，对其以内区域归为静电防护区域。
此外，还可通过设置接地反射板，保证控制区域的正常接地。
物理界限的建立需要与内部设备配置、作业内容、工装等进行配合，确保有效性。
3、实施静电化管理在具体实施过程中，进行经常性的静电化管理，以便发现并及时解决问题。
首先要完善员工的培训制度，使员工充分了解静电的基本知识和技能。
同时，在静电防护区域内需要与建立物理界限相适应的动态监测和编辑流程。
4、检查和验证静电防护区域的检查和验证是保证EPA等级和物理界限有效性的必要环节。
检查和验证的目的是通过不断纠正和完善，并发现可能存在的隐患，确保工艺控制的结果可靠有效。
综上所述，静电防护区域建设需要采用多种手段，确保生产工艺的正确性和产品质量的稳定性。
选择合适的EPA等级、建立物理界限、实施静电化管理、检查和验证都是建设静电防护区域不可或缺的要素。
同时，静电防护区的建设应根据实际情况进行，进行适当调整和改善，以确保其工作有效性。

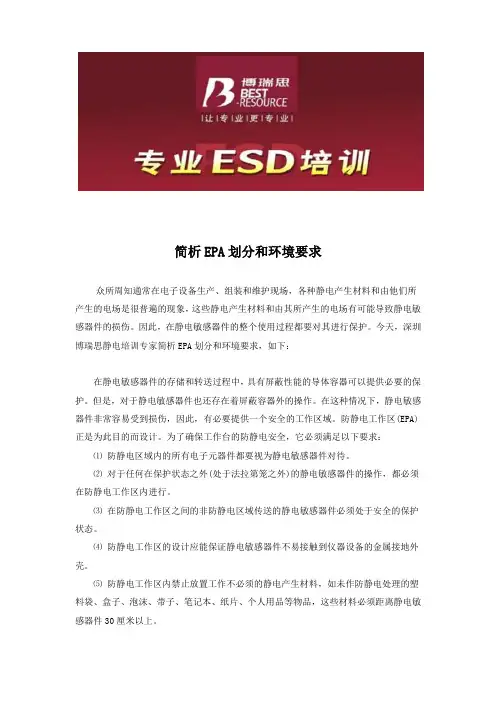

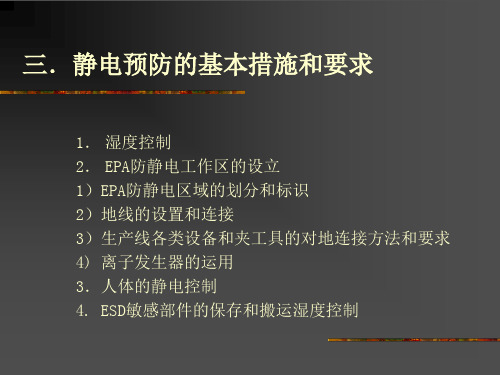

简析EPA划分和环境要求众所周知通常在电子设备生产、组装和维护现场，各种静电产生材料和由他们所产生的电场是很普遍的现象，这些静电产生材料和由其所产生的电场有可能导致静电敏感器件的损伤。
因此，在静电敏感器件的整个使用过程都要对其进行保护。
今天，深圳博瑞思静电培训专家简析EPA划分和环境要求，如下：在静电敏感器件的存储和转送过程中，具有屏蔽性能的导体容器可以提供必要的保护。
但是，对于静电敏感器件也还存在着屏蔽容器外的操作。
在这种情况下，静电敏感器件非常容易受到损伤，因此，有必要提供一个安全的工作区域。
防静电工作区(EPA)正是为此目的而设计。
为了确保工作台的防静电安全，它必须满足以下要求：⑴防静电区域内的所有电子元器件都要视为静电敏感器件对待。
⑵对于任何在保护状态之外(处于法拉第笼之外)的静电敏感器件的操作，都必须在防静电工作区内进行。
⑶在防静电工作区之间的非防静电区域传送的静电敏感器件必须处于安全的保护状态。
⑷防静电工作区的设计应能保证静电敏感器件不易接触到仪器设备的金属接地外壳。
⑸防静电工作区内禁止放置工作不必须的静电产生材料，如未作防静电处理的塑料袋、盒子、泡沫、带子、笔记本、纸片、个人用品等物品，这些材料必须距离静电敏感器件30厘米以上。
⑹所有在工作台上使用的清洁剂，溶剂，涂覆材料、气雾剂等辅助材料都必须经过静电控制负责人的批准。

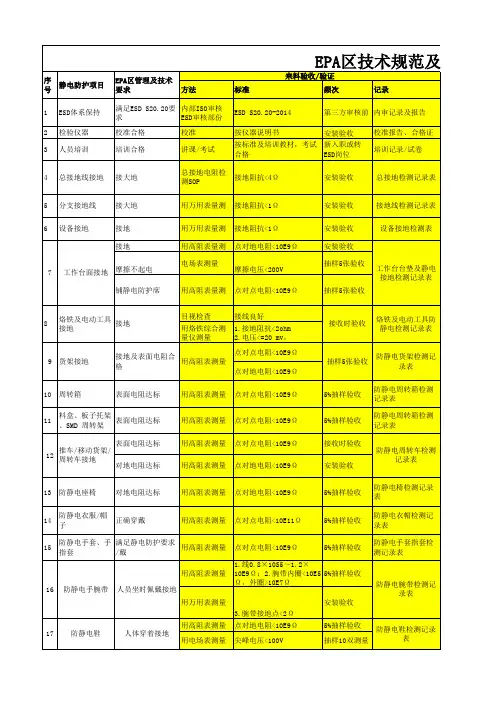

2 EPA划分和环境要求2.1 EPA划分防静电区域的划分以该区域内是否可能出现静电敏感物品为准则，只要可能出现静电敏感物品，则应定义为防静电区，否则可定义为非防静电区。
防静电区域的边界范围由工艺部门与区域防静电责任人共同确定。
防静电工作区(EPA)包括但不限于以下区域： IQC检验区域、单板加工及检验区域、单板测试及检验区域、部件装配及检验区域、整机装配及调测区域、维修区域、试验区域、理货区域、器件和物料分发区域、仓储区域等。
划分EPA的同时应该根据该区域中操作的物料的静电敏感级别和生产时存在静电放电的风险程度进行EPA等级的划分，参见第3.1节的要求。
静电接地标准理解静电保护区（EPA）的接地设计美国静电放电协会（ESDA）对接地标准的修订将消除ESD 控制中的接地疑问在一个既定的区域内将所有的静电导电材料和静电耗散材料的物品进行电气连接并接入大地，就可以让这个区域内保持相同电位。
同时，静电导电材料和静电耗散材料等势接地应保证对地电位为0V。
这些是建立ESD保护区域，以降低区域中的静电敏感器件在取放和操作中电位差导致放电风险的基本原则，而这种保护区就是我们所说的静电保护区（EPA）此外，由于处于接地的静电导电材料和静电耗散材料不会聚集静电荷，只要进行了接地，即便是这些材料原来所带了静电荷，也会得到泄放。
ESDA 关于接地的最新标准ANSI/ESD S6.1-2005 对原标准相关内容进行了重大的调整。
新S6.1 标准为ESD技术设计人员和其他相关技术人员在对EPA的接地和电气连接时给出了一个明确的指导。
标准修订前，标准编写专家仔细研究了美国防火协会NFPA70标准和其他国家有关电线连接的内容。
本文不能够取代S6.1 的相关内容，但有助于读者理解和使用新S6.1 标准。
新术语更新后的S6.1标准介绍了几个新术语，其中有一些在本文中也会提及，因为还尚未广为人知的缘故，在这里我们先作一个介绍。
连接导体bondingconductor：一种用于连接两个独立的静电导电材料或静电耗散材料物体的导电装置，这种装置可以是导线、母线、法兰或其他的导电装置。
共同连接点commonconnectionpoi nt：自身电阻小于1 欧姆的一个装置或位置，用于连接2 个或2个以上的ESD 技术物品（如台垫、手挽带等），让它们在没有接地的情况下通过等电位的连接确保处于相同电位。
ESD 接地/连接参考点The ESD grounding/bonding referencepoint：最适用于设备或场地ESD接地的接地系统，它可以是AC 接地、辅助接地或等电位连接。

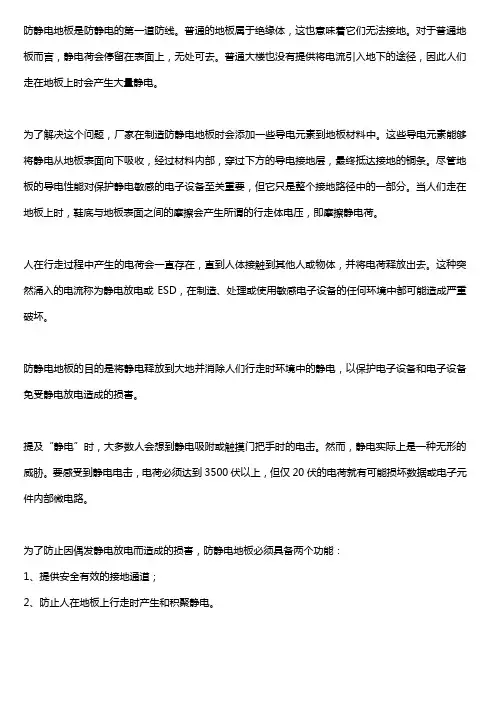

ESD 技术物品ESDtechnicalelement：EPA中用于静电控制的材料、物品、装置、工具和设备，如手腕带、鞋接地带、防静电工作台以及防静电地板等2 级技术物品ALevel 2technicalelement：连接到已经连接共同接地点（common-pointground）或共同连接点（commonconnectionpoint）的ESD技术物品（E SDtechnicalelement），如站立在防静电地板上穿戴鞋接地带的人。
防静电工作区（EPA）构成注意事项1范围1．1主题内容本标准规定了供操作静电放电敏感电子产品用的防静电工作区应具备的各项技术要求。
1．2适用范围本标准适用于防静电工作区。
1．3应用指南由于电子产品的静电放电敏感度不同和防静电工作区具体用途以及结构形式的差异，本标准规定的内容和要求允许剪裁。
1．4分级按照防静电工作区内的指定空间所允许的对地静电电位值，将防静电工作区分为二级。
A级——允许的对地静电电位不超过±100V；B级——允许的对地静电电位不超过±1000V；2引用文件GB438——1995防静电鞋、导电鞋技术要求 GB12014——89防静电工作服 GJB/Z25——91电子设备和设施的接地、搭接和屏蔽设计指南 GJB1649——93电子产品防静电放电控制大纲 SJ/T10694——1996电子产品制造防静电系统测试方法3定义3．1术语3．1．1防静电工作区electrostaticdischargeprotectedarea 配备各种防静电设备和器材、能限制静电电位、具有确定边界和专门标记的适于从事静电防护操作的场所。
3．1．2操作handling 在静电放电敏感电子产品的制造、老化、筛选、检测、装联、包装、贮存、修理和失效分析等过程中，直接或间接地作用于产品的有效活动。
3．1．3接地grounding 电子连接到能供给或接受大量电荷的物体(如大地、舰船或运载工具外壳等)(见GJB1649第 3.1.2条)。
3．1．4硬接地hardground 直接与大地电极作导电性连接的一种接地方式。
3．1．5软接地softground 通过一足以限制流过人体的电流达到安全值的电阻连接到大地电极的一种接地方式。
3．1．6大地电极earthelectrode 埋于地下与大地保持良好的电气连接的金属体或金属体组。
它可以是杆状的、板状的或网状的，为接地系统提供接大地的基准点。
3．1．7静电耗散材料dissipativematerials 其表面电阻率等于或大于1x105Ω/，但小于1x1012Ω/；或何种电阻率等于或大于1x104Ω@cm，但小于1x1011Ω/@cm的材料。
