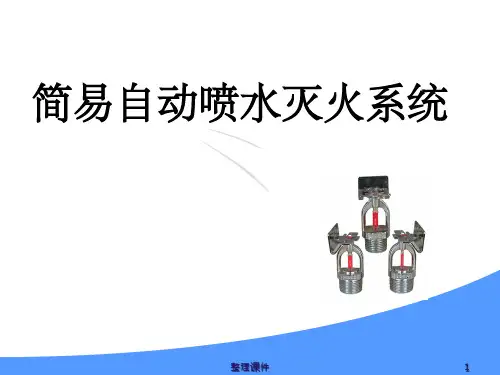

简易自动喷水灭火系统

cecs 219 简易自动喷水灭火系统应用技术规程CECS 219 简易自动喷水灭火系统应用技术规程简易自动喷水灭火系统是一种常用的消防设备，用于在火灾发生时自动喷洒水雾或水幕，有效地抑制火灾的蔓延和扩散。

CECS 219《简易自动喷水灭火系统应用技术规程》是中国消防标准化技术委员会制定的一项技术规范，旨在规范简易自动喷水灭火系统的设计、安装和维护。

本文将逐步解析CECS 219 技术规程的要点，全面介绍简易自动喷水灭火系统的应用技术。

第一部分：简易自动喷水灭火系统的基本原理和组成简易自动喷水灭火系统是通过探测火灾信号，自动触发喷水装置，迅速喷洒水幕或水雾进行灭火。

该系统由火灾探测器、控制器、喷头、管路和供水系统等组成。

1. 火灾探测器：通常使用光电感应式烟感探测器或温度传感器等探测器，能够及时发现火灾迹象。

2. 控制器：根据火灾探测器的信号，自动控制喷水装置的启动、停止和水源的供给等工作。

3. 喷头：可以是喷水雾化器或喷水幕墙，通过将水雾或水幕喷洒在火源附近，阻止火势扩大。

4. 管路：将水源连接到喷头，保证水流的顺畅输送。

5. 供水系统：包括水泵、水箱、水管等，提供足够的水源供应。

第二部分：设计和安装要求1. 设计要求：- 按照建筑物使用性质、危险等级和火灾危险性进行合理设计。

- 根据消防规范和建筑布局，确定火灾探测器、控制器和喷头的布置位置。

- 水源供应要保证稳定，并确保水压和流量满足灭火要求。

- 考虑安全性和可靠性，选择适当的材料和设备。

2. 安装要求：- 严格按照设计方案进行布线、管道安装和设备调试。

- 控制器应安装在易于观察和操作的位置，且与主要疏散通道相连。

- 火灾探测器和喷头应根据设计要求合理布置，避免盲区和重叠区域。

- 管路应固定牢固，防止泄漏和破损。

第三部分：使用和维护要求1. 使用要求：- 合理设置消防标志，指示灭火系统的位置和使用方法。

- 着火点周围应保持通畅，不得堆放易燃物品。

cecs 219 简易自动喷水灭火系统应用技术规程CECS 219简易自动喷水灭火系统应用技术规程是针对一种简单的自动喷水灭火系统的应用技术进行规范的文件。

本文将详细介绍CECS 219的内容，并探讨其在实际应用中的意义和要求。

CECS 219规程适用于经济实用的简易自动喷水灭火系统的设计、安装、试验、维护和使用。

它的实施可以提高简易自动喷水灭火系统的效能，确保其正常运行和安全可靠。

首先，该规程规定了自动喷水灭火系统应具备的基本原则和基本要求。

自动喷水灭火系统应该具备防止错误操作和滥用、防止外部干扰和物理损害、具备火灾自动报警联动等基本功能。

同时，应根据不同灭火对象的特点和灭火需求，选择适当的喷淋头、管道和阀门等部件。

其次，规程明确了自动喷水灭火系统设计的要求。

在系统设计中，需要考虑灭火区域的大小和形状、灭火特性和散热条件等因素。

同时，还需要根据灭火对象的危险性评估确定灭火水源的容量和供水压力等参数。

在设计过程中，还需要遵循相关规范和性能标准，确保系统的可靠性和灵活性。

此外，规程对自动喷水灭火系统的安装和试验也做出了详细的规定。

安装时，应按照设计方案进行施工，确保系统的管道、阀门和喷淋头等部件安装牢固、连接紧密。

试验时，应对系统的供水、喷水和灭火等各项功能进行综合测试，确保系统能够按照要求正常工作。

规程还强调了对自动喷水灭火系统的维护和保养的重要性。

系统的维护包括定期检查、清洗和维修等工作，以确保系统的各项功能正常运行。

保养的目的是延长系统的使用寿命，减少故障和损坏。

最后，规程还对自动喷水灭火系统的使用和管理提出了要求。

使用人员应熟悉系统的操作方法和注意事项，并进行定期培训。

管理方面，应建立健全的制度和管理体系，加强对系统的监测和维护工作。

总结起来，CECS 219简易自动喷水灭火系统应用技术规程为简易自动喷水灭火系统的设计、安装、试验、维护和使用提出了一系列规范要求。

其实施可以有效保障简易自动喷水灭火系统的正常运行和安全可靠，提高系统的效能，为火灾的防控工作提供技术支持。

简易自动喷水灭火系统应用技术规程
一、简介
自动喷水灭火系统是一种可靠的消防设备，广泛应用于各种建筑物和工业设施中。

本文将介绍如何设计和安装一个简易的自动喷水灭火系统。

二、系统组成
1. 水源：自来水或其他水源。

2. 水泵：将水从水源输送到喷头。

3. 喷头：释放水雾或水流以灭火。

4. 控制器：检测火灾并控制系统的操作。

5. 管道：连接所有组件。

三、设计与安装
1. 确定需要保护的区域，并计算所需的喷头数量和位置。

一般来说，每个喷头可以覆盖15-20平方米的区域。

2. 选择合适的控制器，并将其安装在易于访问且能够检测到火灾的位置。

控制器应该与报警系统连接，以便在发生火灾时自动触发喷头。

3. 安装水泵和管道以连接所有组件。

根据需要安装多个泵，并确保管道足够大以提供足够的流量和压力。

4. 安装喷头并调整其位置和角度以确保覆盖所需区域。

每个喷头应该
与管道连接，并且应该有一个阀门以便在需要时关闭。

四、操作与维护
1. 定期检查控制器和喷头，确保它们正常工作。

2. 定期测试系统，以确保在发生火灾时可以正常触发。

3. 定期检查水源和水泵，确保它们可靠且没有故障。

4. 如果系统被触发，请立即调查原因并修复任何问题。

5. 在冬季，定期排空管道以防止冻结。

五、总结
自动喷水灭火系统是一种可靠的消防设备，在各种建筑物和工业设施中广泛使用。

为了确保系统正常工作，需要进行适当的设计、安装、操作和维护。

简易自动喷水灭火系统：喷头的特点是快速响应和低压，采用3mm或更细玻璃球作为温度感应元件，提高了喷头的响应速度，能更快地探测火灾，有利于初期控制；喷头直径20mm、流量系数K=115和特制的溅水盘，降低了系统供水压力的要求，其最低额定工作压力0.025MPa。

实验表明，在喷头安装高度3m，供水压力0.025MPa时，喷头保护半径2.5m；供水压力为0.05MPa时，保护半径达3m以上。

简易自动喷水灭火系统的应用范围：一是工程规模不宜太大，应控制在1000平方米以下；二是楼层不宜太高，应控制在3层及以下；三是作为标准自动喷水灭火系统的补充，对国家消防技术规范没有规定，而火灾危险性又比较大的小型人员密集场所，推广设置简易自动喷水灭火系统。

浅谈简易喷淋在整改火灾隐患中的作用1886-1968年，安装喷淋系统的建筑物共发生火灾5734次，灭火成功率达99.8%。

实践证明，喷淋系统安全可靠、经济实用、灭火成功率高，而简易喷淋系统则具有投资少、效果好，维护保养方便的优点，因此，在火灾隐患整改中可以起到积极的作用。

一、简易喷淋的概念简易喷淋系统是指由K系数为115的快速响应或K系数为80的标准响应喷头、管道以及供水设施组成的喷淋系统。

快速响应喷头的热敏性能为响应时间指数RTI≤50(m.s)0.5，玻璃泡直径为3mm；标准响应喷头的热敏性能为响应时间指数RTI≥80(m.s)0.5,玻璃泡直径为5mm。

简易喷淋系统构造简单，由消防水箱、喷头等组成。

其原理是：充分利用城市自来水、高位消防水箱和室内消火栓系统来保证系统自动喷水灭火。

二、简易喷淋的应用范围简易喷淋系统虽然具有施工方便、投资少、维护保养简单的优势，但与标准湿自动喷水灭火系统相比，仍有供水压力、流量可靠性不强的缺点。

因此，在其适用范围上应加以限制：1、三层及三层以上老式砖木结构居民住宅楼；2、建筑高度低于24m的、面积不大于500m2的歌舞娱乐游艺放映场所的改建工程；3、200m2以下的易燃易爆化学物品、塑料、纸张、木材、布匹等可燃物集中的经销商店、仓库；4、国家消防法律法规和技术标准规定设置自动喷水灭火系统范围以外的地下空间等较重要的场所。

北京市规划委员会北京市公安局市规发[2004]1268号关于在民用建筑内扩大自动喷水灭火系统设制范围并颁布《简易自动喷水灭火系统设计规程》（北京市地方标准）的通告各有关单位：自动喷水灭火系统是当今应当应用广泛、技术成熟且经济合理的室内灭火设置，国家消防技术规范对建筑内安装自动喷水灭火系统已有具体规定。

为遏制公众聚集场所的火灾事故发生，保护人民生命财产安全，防止重、特大火灾的发生，北京市决定下列建筑均应设置自动喷水灭火系统：1、建筑物总面结大于2000平方米的商店、超市及其库房；2、单位建筑物面积大于2000平方米的商店、招待所、旅游度假中心；3、单位建筑面积大于1000平方米的餐馆、茶馆；4、建筑面积大于500平方米，设制在民用建筑内的商店、对外营业餐厅及其厨房、地下室旅馆；5、独立建造的国家标准《建筑设计防火规范》所定义的歌舞娱乐放映游艺场所，凡建筑面积大于500平方米时，均应设置自动喷水灭火系统。

由北京市建筑设计标准化办公室组织，北京市公安局消防局、公安部天津消防研究所主编的《简易自动喷水灭火系统设计规程》（DBJ01-617-2004），经北京市规划委员会、北京市公安局审定，批准为北京市地方标准，自通告发布之日起正式执行。

《简易自动喷水灭火系统设计规程》是对国家标准《自动喷水灭火系统设计规范》的补充。

工程建设首先要执行国家标准，当国家标准尚未规定，但符合北京市应设置简易自动喷水灭火系统条件的场所，应执行本规程。

本通告自公布之日起，上述1—5项范围内的已建建筑物凡未达到本通告要求的，应由所属单位加紧设置自动喷水灭火系统，并保证在12个月内通过验收。

各区县公安消防监督机构负责监督实施。

本规程由北京市建筑设计标准化办公室负责出版发行，北京市公安局消防局负责具体解释工作。

北京市规划委员会北京市公安局二00四年十一月二十六日目次1 总则 (1)2 名词术语 (1)3 简易自动喷水灭火系统设计参数 (2)4 系统组件和管道 (2)4.1 喷头 (2)4.2 报警阀组 (2)4.3 水流指示器 (3)4.4 末端试水阀 (3)4.5 水泵结合器 (3)4.6 倒流防止器 (3)4.7 消防给水 (3)4.8 管材及其连接件 (4)5 喷头布置 (4)5.1 一般原则 (4)5.2 直立、下垂型标准喷头 (5)5.3 直立、下垂型扩展覆盖喷头 (5)5.4 边墙型扩展覆盖喷头 (5)条文说明 (6)1 总则1.0.1 为了充分发挥自动喷水灭火系统保护生命和财产的作用，正确、合理地设计简易自动喷水灭火系统，结合北京市城市建设的实际情况、特制定本规程。
