通信系统的组成模型

通信系统模型的概念通信是人类社会发展中不可或缺的一部分。

随着科技的不断进步，通信系统的模型也在不断演变和完善。

本文将探讨通信系统模型的概念和发展，从物理层到应用层，深入了解其中的关键要素和挑战。

一、通信系统的基本概念通信系统是指将信息传递从一个地点转移到另一个地点的过程。

它通常由源端、信道和目的端组成。

源端即信息的产生者，信道指传输信息的媒介，而目的端则是信息的接收者。

通信系统的目标是确保信息能够准确、快速地传递，同时保护信息的机密性和完整性。

二、通信系统模型的层次结构为了更好地理解和管理通信系统，人们引入了分层模型的概念。

最经典的通信系统分层模型是OSI（开放系统互连）模型，它将通信系统划分为七个层次：物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

1. 物理层物理层是通信系统模型中最底层的层次，它负责将数字或模拟信号转换为能被传输媒介传递的物理形式。

物理层主要处理的是电压、电流、光强等物理特性。

2. 数据链路层数据链路层是负责将数据分成数据块，并在物理层提供的传输介质上传输的层次。

它使用帧作为数据传输的基本单位，并为数据提供可靠的传输，实现错误检测和纠正。

3. 网络层网络层负责将数据从源端传输到目的端，通过不同的节点进行路由选择。

它实现了将数据分割成更小的包并选择合适的路径进行传输。

4. 传输层传输层负责处理端到端的通信。

它提供了一种可靠的数据传输机制，保证数据的有序性和完整性。

最常见的传输协议是TCP（传输控制协议）和UDP（用户数据报协议）。

5. 会话层会话层负责建立、管理和终止通信会话。

它提供了一种可靠的连接机制，确保通信的连续性和完整性。

6. 表示层表示层负责数据的格式化和解析。

它将数据从应用程序的格式转换为网络可识别的格式，并处理数据的加密和解密。

7. 应用层应用层是通信系统模型中最高层的层次，它负责为用户提供各种网络服务，如电子邮件、文件传输、远程登录等。

三、通信系统模型的挑战和发展趋势随着通信技术的飞速发展，通信系统模型面临了诸多挑战和需求。

通信系统的简化模型通信系统的简化模型一、引言通信系统是指用于传输信息的设备和网络。

它由多个组成部分构成，包括发送器、接收器、信道和协议等。

通信系统的设计和优化是一个复杂的过程，需要考虑诸多因素。

为了更好地理解通信系统的工作原理，我们可以采用简化模型来描述其基本结构和功能。

二、通信系统的基本结构通信系统可以分为两个主要部分：发送端和接收端。

发送端负责将信息转换为适合传输的形式，并通过信道将其传输到接收端。

接收端则负责将传输过来的信息还原为原始形式，并进行相应处理。

1. 发送端发送端由三个主要组成部分构成：源、编码器和调制器。

（1）源源是指产生信息的设备或人类活动。

例如，语音、图像、文字等都可以作为信息源。

在通信系统中，这些不同类型的信息需要经过不同的处理方式才能被传输。

（2）编码器编码器是将源产生的原始信息转换为适合传输的格式或编码方式。

常见的编码方式包括数字化、压缩和加密等。

（3）调制器调制器是将编码后的数字信号转换为适合传输的模拟信号。

调制器的主要功能是将数字信号转换为模拟信号，并通过信道传输到接收端。

2. 接收端接收端由三个主要组成部分构成：解调器、译码器和目的地。

（1）解调器解调器是将模拟信号转换为数字信号。

其主要功能是将接收到的模拟信号转换为数字信号，并传递给译码器进行进一步处理。

（2）译码器译码器是将数字信号转换为原始信息。

其主要功能是将接收到的数字信号还原为原始信息，并进行相应处理。

（3）目的地目的地是指最终接收到信息的设备或人类活动。

例如，显示屏、扬声器、打印机等都可以作为信息的目的地。

三、通信系统中的信道通信系统中，信息需要通过一定类型的信道进行传输。

根据不同类型的传输媒介，可以将通信系统中使用的信道分为有线和无线两种类型。

1. 有线信道有线信道指通过电缆或光缆等物理媒介进行传输。

常见的有线通讯方式包括电话、电报、以太网等。

2. 无线信道无线通讯方式则使用了无线电波作为传输媒介。

第一章概论通信系统的组成可以把通信系统概括为一个统一的模型。

这一模型包括有：信源、变换器、信道、噪声源、反变换器和信宿六个部分。

通信网的基本概念通信网是由一定数量的节点（包括终端设备和交换设备）和连接节点的传输链路相互有机地组合在一起，以实现两个或多个规定点间信息传输的通信体系。

也就是说，通信网是由相互依存、相互制约的许多要素组成的有机整体，用以完成规定的功能。

通信网的构成要素通信网在硬件设备方面的构成要素是终端设备、传输链路和交换设备。

为了使全网协调合理地工作，还要有各种规定，如信令方案、各种协议、网路结构、路由方案、编号方案、资费制度与质量标准等，这些均属于软件。

终端设备：是用户与通信网之间的接口设备。

传输链路：是信息的传输通道，是连接网路节点的媒介。

交换设备：是构成通信网的核心要素，它的基本功能是完成接入交换节点链路的汇集、转接接续和分配。

通信网的基本结构通信网的基本结构主要有网形、星形、复合形、总线形、环形、树形和线形通信网的质量要求对通信网一般提出三个要求：●接通的任意性与快速性；●信号传输的透明性与传输质量的一致性；●网路的可靠性与经济合理性。

对电话通信网是从以下三个方面提出的要求接续质量：电话通信网的接续质量是指用户通话被接续的速度和难易程度，通常用接续损失（呼损）和接续时延来度量。

传输质量：用户接收到的话音信号的清楚逼真程度，可以用响度、清晰度和逼真度来衡量。

稳定质量：通信网的可靠性，其指标主要有：失效率（设备或系统投入工作后，单位时间发生故障的概率）、平均故障间隔时间、平均修复时间（发生故障时进行修复的平均时长）等等。

现代通信网的构成一个完整的现代通信网，除了有传递各种用户信息的业务网之外，还需要有若干支撑网，以使网络更好地运行。

业务网业务网也就是用户信息网，它是现代通信网的主体，是向用户提供诸如电话、电报、传真、数据、图像等各种电信业务的网络。

业务网按其功能又可分为用户接入网、交换网和传输网三个部分。

osi七层模型的分层结构OSI（开放系统互联）七层模型是国际标准化组织（ISO）制定的网络协议体系结构，用于规范计算机网络的设计和实现。

该模型将网络通信分为七个不同的层次，每一层都有其特定的功能和责任。

以下是对OSI七层模型的分层结构的详细说明：1. 物理层（Physical Layer）：物理层是整个网络通信的起点，它是处理网络硬件和传输介质的层次。

在物理层中，传输的是比特流（0和1）的电子信号，主要用于传输数据。

在物理层中，主要的设备包括网线、光纤、集线器等。

这一层主要关注的是信号的传输速率和物理连接的形式，并不关心数据包的内部结构。

2. 数据链路层（Data Link Layer）：数据链路层提供了通过物理连接进行数据传输的功能。

它负责将比特流转换为数据帧，并在传输过程中进行差错检测和纠正。

数据链路层主要分为两个子层：逻辑链路控制（LLC）子层和介质访问控制（MAC）子层。

逻辑链路控制子层负责建立和维护链路的逻辑连接，而介质访问控制子层负责调度数据帧的传输，以及解决多个设备同时访问网络的冲突问题。

3. 网络层（Network Layer）：网络层负责将数据包从源主机传输到目标主机。

它通过路由选择算法来确定数据包的传输路径，并对数据包进行分组和寻址。

网络层中最重要的协议是Internet协议（IP），它是整个互联网通信的基础。

网络层还提供了一些其他的功能，如流量控制、拥塞控制、分片和重组等。

4. 传输层（Transport Layer）：传输层主要负责端到端的数据传输和可靠性保证。

它处理端口号、会话管理、流量控制以及错误恢复等功能。

在传输层中，最常用的协议是传输控制协议（TCP）和用户数据报协议（UDP）。

TCP提供了可靠的数据传输服务，确保数据包的有序性、完整性和可靠性；而UDP提供了不可靠的数据传输服务，适用于实时性要求较高的应用。

5. 会话层（Session Layer）：会话层主要负责建立、管理和终止会话。

数字通信系统的一般模型
数字通信系统是指将模拟信号转换成数字信号，并通过媒介传输到接收端，再将数字信号转换回模拟信号的一种通信系统。

数字通信系统的一般模型包含以下几个部分：
1. 发送端：数字信号的产生器、编码器、调制器和发射机等组成的系统，主要负责将模拟信号转换成数字信号并进行相关处理和调制，然后通过天线或其他传输媒介发送出去。

2. 传输媒介：数字信号在传输媒介上进行传输，如光纤、电缆、无线电波等。

4. 噪声：传输过程中会受到各种干扰和噪声的影响，可能导致数字信号的失真和误码。

5. 控制反馈环路：控制系统可以通过反馈传递控制信号来实现数字通信系统的自适应和自校准。

6. 用户界面：数字通信系统还可以提供用户界面和人机交互功能，以方便用户进行控制和监测。

(信源)+编码器→(调制器)+发射机→(通信媒介)+接收机←(解调器)+(解码器)+(数字信号处理器)+(数模转换器)+(载波频率反馈器)
其中，信源指数字通信系统输入的模拟信号；编码器是将信源信号进行数字化编码的模块；调制器将数字信号转化成模拟信号的模块，如将数字信号调制成模拟信号的频率、相位或幅度；发射机是通过天线或其他传输媒介将模拟信号发送出去的模块；噪声是在传输过程中可能会受到的各种噪声和干扰；通信媒介是数字信号在传输过程中的传输媒介，如光纤、电缆和无线电波等；接收机是接收从传输媒介中接收到的信号，将其转换成数字信号的模块，具有解调、解码、数字信号处理和数模转换等功能；控制反馈环路能够实现数字通信系统的控制和校准；用户界面则是方便用户进行控制和监测的接口。

数字通信系统中各组成部分之间的通信和交互过程是复杂的，但是通常采取层次化结构，如协议层次结构，使得整个数字通信系统更加简洁、高效、可靠。

一、通信系统组成(尤其是数字系统，各部分作用)数字通信系统的模型：1）信源编码与译码：信源编码有两个基本功能：一是提高信息传输的有效性，即通过某种数据压缩技术设法减少码元数目和降低码元速率。

码元速率决定传输所占的带宽，而传输带宽反映了通信的有效性。

二是完成模/数转换，即当信息源给出的是模拟信号时，信源编码器将其转换成数字信号，以实现模拟信号的数字化传输。

信源译码是信源编码的逆过程。

2）信道编码与译码信道编码的目的是增强数字信号的抗干扰能力。

数字信号在信道传输时受到噪声等的影响后将会引起差错。

为了减小差错，信道编码器对传输的信息码元按一定的规则加入保护成分（监督元），组成所谓“抗干扰编码”。

接收端的信道译码器按相应的逆规则进行解码，从中发现错误或纠正错误，提高通信系统的可靠性。

3）加密与解密在需要实现保密通信的场合，为了保证所传信息的安全，人为地将被传输的数字序列扰乱，即加上密码，这种处理过程叫加密。

在接收端利用与发送端相同的密码复制品对收到的数字序列进行解密，恢复原来信息。

4）数字调制与解调数字调制就是把数字基带信号的频谱搬移到高频出，形成在信道中传输的带通信号。

基本的数字调制有振幅键控（ASK）、频移键控（FSK）、绝对相移键控（PSK）、相对（差分）相移键控（DPSK）。

在接收端可以采用相干解调或非相干解调还原数字基带信号。

对高斯噪声下的信号检测，一般用相关器或匹配滤波器来实现。

5）同步同步是使收发两端的信号在时间上保持步调一致，是保证数字通信系统有序、准确、可靠工作的前提条件。

按照同步的功用不同，分为载波同步、位同步、群同步、和网同步。

二、通信的质量指标（有效性、可靠性两者的相互协调。

模拟、数字通信的有效可靠分别用什么来衡量）通信系统的性能指标涉及其有有效性、可靠性、适应性、经济性、标准性、可维护性等，通信的有效性和可靠性是主要的矛盾所在。

所谓有效性是指传输一定信息量时所占用的信道资源（频带宽度和时间间隔），或者说是传输的“速度”问题，而可靠性则是指接收信息的准确程度，也就是传输的“质量”问题。

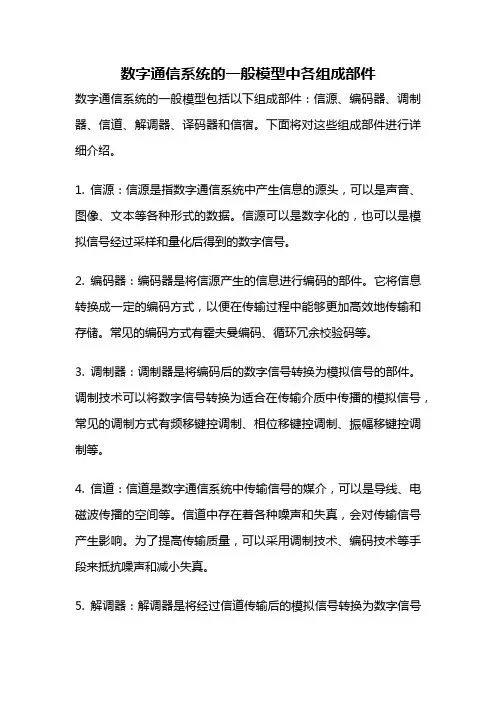

数字通信系统的一般模型中各组成部件数字通信系统的一般模型包括以下组成部件：信源、编码器、调制器、信道、解调器、译码器和信宿。

下面将对这些组成部件进行详细介绍。

1. 信源：信源是指数字通信系统中产生信息的源头，可以是声音、图像、文本等各种形式的数据。

信源可以是数字化的，也可以是模拟信号经过采样和量化后得到的数字信号。

2. 编码器：编码器是将信源产生的信息进行编码的部件。

它将信息转换成一定的编码方式，以便在传输过程中能够更加高效地传输和存储。

常见的编码方式有霍夫曼编码、循环冗余校验码等。

3. 调制器：调制器是将编码后的数字信号转换为模拟信号的部件。

调制技术可以将数字信号转换为适合在传输介质中传播的模拟信号，常见的调制方式有频移键控调制、相位移键控调制、振幅移键控调制等。

4. 信道：信道是数字通信系统中传输信号的媒介，可以是导线、电磁波传播的空间等。

信道中存在着各种噪声和失真，会对传输信号产生影响。

为了提高传输质量，可以采用调制技术、编码技术等手段来抵抗噪声和减小失真。

5. 解调器：解调器是将经过信道传输后的模拟信号转换为数字信号的部件。

解调器通过解调技术将模拟信号转换为原始的数字信号，以便后续的译码和处理。

6. 译码器：译码器是将解调后的数字信号进行译码还原为原始信息的部件。

译码器根据编码器的编码方式进行逆操作，将数字信号还原为原始的信息。

7. 信宿：信宿是数字通信系统中接收信息的终点，可以是一个显示设备、存储设备等。

信宿接收到经过解调和译码后的信号，并进行相应的处理和显示。

在数字通信系统中，信源产生的信息经过编码器编码，然后由调制器将编码后的数字信号转换为模拟信号，通过信道传输。

接收端收到经过信道传输后的模拟信号，通过解调器将其转换为数字信号，最后经过译码器解码还原为原始信息，并传递给信宿进行显示或存储。

数字通信系统的一般模型可以应用于各种通信系统中，比如无线通信系统、有线通信系统等。

通过合理选择编码方式、调制方式以及合适的信道传输技术，可以提高数字通信系统的传输效率和传输质量，满足人们对于高速、高质量通信的需求。

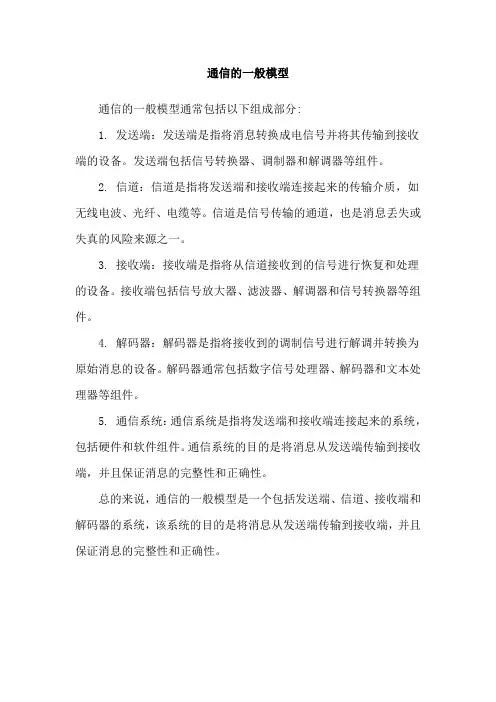

通信系统的一般模型通信系统是一种用于传输信息的系统，它由多个组件和过程组成，以实现有效的信息传递。

通信系统的一般模型描述了通信系统中各个组件的功能和相互之间的关系。

下面将介绍通信系统的一般模型，包括发送端、信道、接收端和附加组件。

1. 发送端：发送端是通信系统的起点，负责将要传输的信息转换为适合在信道上传输的信号。

发送端的主要组成部分包括：-信源（Source）：信源产生要传输的信息。

它可以是一个声音源、图像源、数据源等。

信源可以是模拟信号源或数字信号源。

-编码器（Encoder）：编码器将从信源接收到的信息转换为适合传输的信号。

编码的目的是将信息转换为能够在信道中传输和恢复的形式。

-调制器（Modulator）：调制器将编码后的信号转换为适合在信道上传输的模拟或数字信号。

它通常使用调制技术，如调幅（AM）、调频（FM）或数字调制（如QAM）。

2. 信道：信道是信息在发送端和接收端之间传输的媒介。

信道可以是有线传输媒介（如光纤、同轴电缆）或无线传输媒介（如无线电频谱）。

信道可能会引入干扰、噪声和失真，对传输的信息产生影响。

3. 接收端：接收端是通信系统的终点，负责从信道中接收信号并将其恢复为原始信息。

接收端的主要组成部分包括：-解调器（Demodulator）：解调器将在信道上调制的信号转换为基带信号，以便后续处理。

-解码器（Decoder）：解码器将解调器输出的信号转换回原始信息。

解码器的功能是逆向编码器，将接收到的信号转换为与发送端相同的形式。

-信源（Source）：接收到的信息从信源输出。

接收端的信源应与发送端的信源相对应。

4. 附加组件：除了发送端、信道和接收端之外，通信系统还可以包括一些附加组件，以增强系统的功能和性能。

这些附加组件可能包括：-前向纠错编码（Forward Error Correction，FEC）：FEC技术用于在传输过程中检测和纠正错误。

它通过在发送端添加冗余信息来提高信道的抗干扰和纠错能力。
