恒温恒湿机/恒温恒湿箱的详细资料
主要特点：
1、完美的造型设计：圆弧造型及表面喷塑处理，高质感外观，并采用平面无反作用把手，恒温恒湿机操作容易，安全可靠
2、明亮，视野宽广的大型观察窗：采用三层真空镀膜视窗和飞利浦节能荧光灯，无须雨刷除雾，保持恒温恒湿机内清晰的观测效果，可随时观察恒温恒湿机内试品的状况。
3、加湿系统管路与控制电路分离：恒温恒湿机内加湿系统管路与电源、控制器、电路板分离，可避免恒温恒湿机因管路漏水而影响电路，提高安全性。
4、先进可靠的冷冻及控制系统：原装进口欧美全封闭压缩机，进口环保冷媒，世界知名品牌的冷冻器件，使恒温恒湿机操作简单易学。
执行标准：GB2423.3恒定湿热试验方法
GB2423.4交变湿热试验方法。
恒温恒湿空调机调试说明广东申菱空调设备有限公司GUANGDONG SHENLING AIR-CONDITIONING EQUIPMENT CO., LTD空调机组调试说明一、工作范围1）检查机组的性能参数（冷量、控制精度等），并相应进行校核调整；2）机组主要部件，包括表冷盘管、电机、管路部件等的检查；3）机组转动部件的检修，包括传动机构、轴承等的检查；4）机组防锈部件，包括基座、支撑机构、面板、联接部件等的检查；5）机组易损部件包括导线、过滤网等的检查；6）其他系统方面的维护工作。
二、空调机组的操作使用说明及培训：在PG手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM键；2.程序（Prg）键；3.退出（Esc）键；4.UP U1）键；5.ENTERD 键；6.D0W N 卜）键；当同时按下键，您可以切换各个菜单，然后按 1键可以进入您所选择的菜单里；按「/，键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按Esc键和「键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按「/「键来修改数值，修改完毕后按-键确认。
当按下Es（键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALAR键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按键来翻看各项故障信息。
当故障排除后，您可以按ALAR键来复位故障报警。
机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组1. 输入及输出1.1模拟量输入1.2数字量输入1.4模拟量输出注：上面所提到的“ N/A”表示该接点不存在。
恒温恒湿空调机组一、应用范围为了保证产品、设备的高质量、高精度、高纯度和高成品率，需要对环境空气的温度和湿度进行严格控制，对环境洁净度有一定的要求。
HTH系列洁净式恒温恒湿空调机是本公司在引进先进技朮的基础上，自行开发设计的一款品质优良产品,它充分考虑了工业上对温度、湿度、洁净度的要求，与组合式空调相比有着安装空间小、安装便洁、形式多样、洁净度高、初投资省等优点，已广泛应用于实验室、控制室、档案室、计量室、食品车间、纺织车间、医药车间、精密加工车间等场所。
本系列机组结构紧凑，在G3过滤效率的基础上本公司可进行非标设计使过滤效率达到F6,同时还可根据实际需要，对空气进行除臭、杀菌、芳香等多功能处理。
二、型号说明H T H A -12 D送风方式：UD-下回上送，UF-前回上送D-上回下送，UB-后回上送S-前回侧送制冷量：KW冷却方式：A-风冷型W-水冷型恒湿型恒温型惠康产品标志三、产品特性●机组设计灵活，惠康有直送风、上送风及下送风等多种方式，可方便的满足现场安装需要。
●惠康恒温恒湿空调采用骨架式结构，内部配件刚度更高，降低机组振动噪音，每一块壳板都粘贴了足够厚度的保温、消声材料，并且可以方便的拆掉。
●六匹以上机型均采用独立的双氟系统和三级电加热系统，使机组温、湿度调节更精细、更高效节能，达到控制精度。
●所有的机型均采用进口优质电极式加湿器，能够使用各种自来水，而且自来水可不经水处理而直接使用；加湿器可调蒸汽产量，使机组湿度调节非常精细，从而达到高的控制精度。
●风机采用前曲型多翼离心双吸叶轮，叶轮经动平衡检验，于长期运行无噪声振动现象，以确保高度送风效果；皮带轮传动可以灵活改变机组风量、机外余压等参数，以便与工程实际匹配；风机自带电动机调整板，可以方便的调校皮带松紧程度。
●灵巧简洁的设计使维护、保养极为方便，所有机组其配件均可从正前方直接检查、维修，并且无须停机。
●蒸发盘管采用高纯度无缝内螺纹紫铜管和铝质扰流鳍片经机械胀管使铜管与铝片紧密接合,以发挥最佳热传效果。

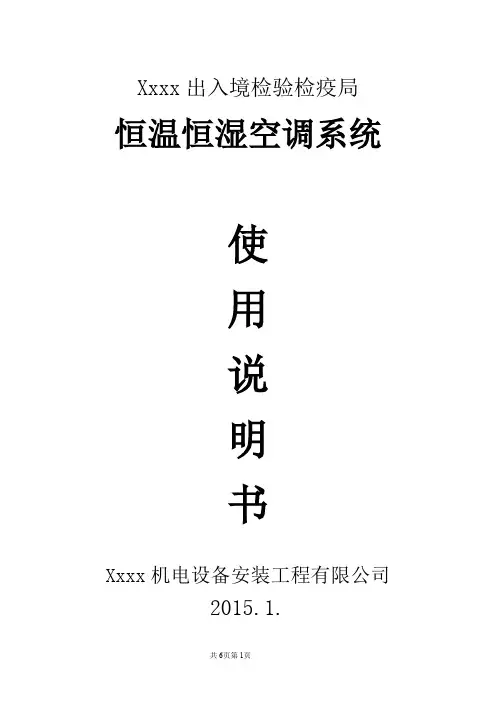

Xxxx出入境检验检疫局恒温恒湿空调系统使用说明书Xxxx机电设备安装工程有限公司2015.1.目录一、工程简介 (3)二、结构特点 (4)三、使用要求 (5)四、维护保养 (6)一、工程简介1.工程名称：xx出入境检验检疫局综合实验楼丝检恒温恒湿实验室（空调系统）工程2.内容：由一楼2台室外机、室内1套室内机及其送、回风管、新风管、管件、配管系统、自动控制系统、维护结构、照明、插座等组成。
3.详见施工图设计文件和竣工图。
4.空调设备采购申菱空调的恒温恒湿机组。
二、结构特点1.维护结构：壁板（由聚氨酯夹心彩钢板构成）、顶板（由聚氨酯夹心彩钢板构成）、地板（由橡塑保温卷材构成）构成外围保温空间。
2.室内送、回风：由顶上满布铝合金孔板和地面隔排开孔活动地板构成，上送风，下回风。
3.风管送、回风：4组送风管，送入保温顶板和铝合金孔板组成的静压箱空间内，风口向上开孔，加装散流器；2组回风管，布置于房间对称的两面。
风管上加装调节阀，均匀送、回风。
4.新风：设置于空调机房，室外取风，设置温度探测器、电动调节阀，控制新风量。
5.风量：由各个电动调节阀自动控制。
6.湿度：由风量和加湿量电动调节阀自动调节、排风量（余压阀）平衡调节。
7.温度：由风量制冷（热）量、加湿量调节、排风量（余压阀）电动调节阀自动平衡调节。
8.排风量：max1000m3/h。
9.送风量：max18000m3/h。
10.以上指标由工控软件自控完成，电脑显示。
三、使用要求1.维护结构：1）彩钢板，不能使用有机溶剂等有破坏彩钢涂层物品擦洗彩钢壁板和彩钢门；否则涂层失去光泽或损坏，失去保护作用。
2）彩钢板，不能使用尖锐硬质物品刮划彩钢板；否则涂层损坏，失去保护作用。
3）家具、办公器具，和彩钢板间应有间隙，避免擦伤涂层，失去保护作用。
4）擦洗彩钢板请使用脱水的润棉布或润毛巾或润拖布。
2.活动地板：1）避免在上面挪移物品、家具、办公用品。
2）进入实验室，穿软底鞋。
艾峰酒窖酒柜专用恒温恒湿设备KFR-35IF电源 Ph-V-Hz 1Ph / 220V/50HzCapacity 制冷量W 3500Input额定输入功率W 1180EER能效比W/W 2.92Rated current 额定电流A 5.47Voltage 使用电压V 198/250heating capacitg 制热量W 3750Input 额定输入功率W 1147COP能效比W/W 3.27Rated current 额定电流A5.29Compressor压缩机Brand品牌Panasonic风压Pa 12风量（高/中/低）m3/h 630/510/340噪音dB(A)40室外机尺寸(长*宽*高)mm 790×280×580室内机尺寸(长*宽*高)mm 1010×960×260冷媒种类R22冷媒充注量g 1400可设定温度范围℃10-30恒温恒湿设备产品介绍：制热outdoor anit size (L*W*H)本产品使用国际名牌高效压缩机，采用高性能低噪音离心风机，制冷、制热量大、性能运行平稳、耗用能源小、大幅度降低使用成本。
产品特点：1.温度设定范围：10℃～30℃；2.使用环境：-10℃～45℃；3.可同时控制空气湿度：50%～80%；4.可自动控制加湿功能；5.R22高效冷媒；6.静音高效、噪声低至40dB、EER:3、 COP：3.3；7.多功能LCD控制面板、温湿度控制全自动运行；8.广泛应用于保存红酒、茶叶、字画等领域。
Noise level(Hi/Mi/Lo)Indoor air pressure 型号 Factory ModePower Cooling 制冷Operation temperature rangeRefrigerant type Refrigerant chargeintdoor anit size (L*W*H)Indoor air flow (Hi)。
恒温恒湿空调机组操作使用说明申菱恒温恒湿空调机组采用德国西门子S7 22X系列PLC控制器，人机界面为德国西门子TD-200简体中文文本显示器，在机身上可以看到文本显示器的外观如下图所示：TD200文本显示器的面板上包括有4个功能按键(1-4)，5个命令按键(5-9)及1个2x20 的点阵液晶显示器(10)。
4个功能键与键5配合可提供8种不同的功能组合：如直接按功能键控制器将提供键上第一行说明的功能。
例如按键1为开机或停机，按键2为选择制冷或制热等等。
按键5，在显示器右下角显示一个闪烁的S，然后再按功能键，控制器将提供键上第二行说明的功能。
例如按键5及键1为设置默认参数，按键5及键2为显示定时功能菜单。
各键的功能如下：运行／停机(键1)用于改变机组的运行状态，使正在运行的机组停机或令停止的机组运行。
默认参数(键5+键1)用于在控制器第一次上电时设定机组的运行参数，平时无用。
并且，只有当机组停止并且显示主画面时，该功能才有效。
附加功能(键5+键2)用于显示与附加功能相关的菜单。
用户菜单(键3)用于显示与用户使用相关的菜单。
工厂菜单(键5+键3)用于显示与运行参数设定相关的菜单，请用户不要随便更改里面的参数。
故障显示(键4)用于显示故障信息。
按下后显示故障信息，当有多个故障时，在TD200显不区的右方显示一个至两个闪烁的箭头。
此时按键8或键9可查看前一条或后一条故障信息。
功能设定(键5+键4)用于一些特殊功能的设定如数据清零，故障复位等等。
SHIFT(键5)用于切换功能键的功能。
按下后在TD200显示区的右下方显示一个闪烁的S。
ESC(键6)用于转换Display Message方式和Menu方式，或紧急停止一个编辑。
此功能需要输入口令(与工厂设定菜单口令相同)，用户请勿操作。
内容参看相关资料。
ENTER(键7)用于写入新数据或确认信息。
UP ARROW(键8)用于递增数据和向上翻页。
DOWN ARROW(键9)用于递减数据和向下翻页。
申菱恒温恒湿机样本目录一、产品简介及特点 (2)二、恒温恒湿空调机汇总表................................. ..3三、名义工况............................................. …・3四、运行范围................................... .... .... •…・3五、产品型号表示方法 (4)六、送回风方式............................... . (4)七、性能参数表…………………………………………………… ..…… ..5八、外形及空间安装尺寸……………………………………..………… .8九、安装注意事项 (11)十、订货参考事项 (11)十一、附录 (12)申菱牌恒温恒湿空调机是申菱公司积累多年实践经验设计而成的机组。
机组采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室内环境温、湿度的精确控制。
广泛适用于电子工业、仪器仪表、印刷厂、通讯设备、供配电站等对空气温、湿度精度要求较高的场合。
2产品特点本系列设有3HP〜100HP共20个规格。
有风冷、水冷两种冷却方式，满足客户不同使用环境的需求。
辅助加热方式（电加热，蒸汽加热、热水加热）及送回风形式多种多样，便于匹配组合。
有新风引入功能，能够有效改善空气品质。
人性化的微电脑控制系统，操作简单方便。
高精度的PLC 控制技术，多级能量调节，室内温湿度波动小，温度精度达土0.8° C，湿度精度土5%。
机组结构紧凑，外形美观，便于安装、运输及维压缩机全部采用高性能涡旋式压缩机，送风机选用低噪音高效率离心式风机，制冷系统配件皆来自国际知名品牌，性能稳定。
单系统机组设置除湿电磁阀，使机组在低负荷运行时，能保持较佳的除湿效果，尤其适合潮湿多雨的雾雨季节，精确控制，高效节能，节省再加热功耗；多系统机组具有多级能量调节。
恒温恒湿箱技术参数
恒温恒湿箱是一种常用的精密试验设备，主要用于各种高质量材料、元器件、电子产品以及生物制品等领域的恒温恒湿试验。
本文将介绍
恒温恒湿箱技术参数，以下是详细内容：
一、温度控制系统
1. 控温范围：室温~65℃。
2. 精度：±0.5℃。
3. 温度均匀性：±2℃。
4. 驱动方式：PID调节控制。
5. 控温方式：分段控制方式。
二、湿度控制系统
1. 控湿范围：20%~98%RH。
2. 精度：±3%RH。
3. 湿度均匀性：±5%RH。
4. 驱动方式：PID调节控制。
5. 控湿方式：直接加湿方式。
三、架构设计
1. 设计结构：自立式单门或双门，厚实外壳，内胆板采用不锈钢材质。
2. 内胆尺寸：根据客户需求制定。
3. 内胆材质：SUS304不锈钢板或SUS316不锈钢板。
4. 外部材质：外壳采用镀锌钢板或不锈钢板，表面电泳喷涂处理。
5. 绝缘材料：高密度聚氨酯泡沫板。
四、特殊配置
1. 内胆照明灯：以LED灯为照明源，低功耗、寿命长。
2. 安全保护：设有过温、超湿、漏电等多种保护装置。
3. 显示控制：配有液晶显示屏幕显示温度、湿度等相关参数。
4. 数据存储：可选配U盘或SD卡存储功能。
5. 控制接口：设有RS-485、USB和Ethernet接口等。
恒温恒湿箱技术参数主要包括温度控制系统、湿度控制系统、架构设计和特殊配置四个方面，这些参数将帮助用户更好地使用仪器进行恒温恒湿试验。
恒温恒湿空调机组调试说明广东申菱空调设备有限公司GUANGDONGSHENLINGAIR-CONDITIONINGEQUIPMENTCO.,LTD空调机组调试说明一、工作范围1）检查机组的性能参数（冷量、控制精度等），并相应进行校核调整；2）机组主要部件，包括表冷盘管、电机、管路部件等的检查；3）机组转动部件的检修，包括传动机构、轴承等的检查；4）机组防锈部件，包括基座、支撑机构、面板、联接部件等的检查；5）机组易损部件包括导线、过滤网等的检查；6）其他系统方面的维护工作。
二、空调机组的操作使用说明及培训：在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。
当按下Esc键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。
当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。
1．输入及输出1.1模拟量输入SmallVersion 指的是小型PCO 的配置；MediumVersion 表示中型PCO 2的配置。
申菱恒温恒湿机样本一、产品概述1.1高精度控制：申菱恒温恒湿机具有高精度的温湿度控制系统，可实现温度控制在±0.5℃以内，湿度控制在±3%RH以内，确保实验的精确性和稳定性。
1.2大容积空间：申菱恒温恒湿机具有大容积的工作室空间，能够容纳较大尺寸的样品。
同时，工作室内部设计合理，利用空间充分，提高样品放置的灵活性和效率。
1.3全自动运行：申菱恒温恒湿机配备了智能控制系统，能够实现全自动运行。
用户只需设置好温湿度参数，设备即可根据设定值进行精确控制，无需人工干预，大大提高了工作效率。
1.4安全可靠：申菱恒温恒湿机具有多重安全保护措施，如过温保护、过湿保护、防电漏保护等，确保设备运行的安全可靠性。
同时，设备还具有故障自诊断功能，能够及时发现并排除故障。
二、产品特点2.1温度范围广泛：申菱恒温恒湿机可实现温度范围在-20℃到+100℃之间的精确控制，满足不同实验需求。
2.2湿度调节范围大：申菱恒温恒湿机能够实现湿度调节范围在20%RH到98%RH之间的精确控制，适用于各种湿度要求的实验。
2.3快速升温降温：申菱恒温恒湿机配备高效率的制冷系统和控制器，可实现快速升温和降温，提高实验的效率和准确性。
2.4高性能制冷系统：申菱恒温恒湿机采用高性能制冷系统，具有低噪音、低振动、高效节能等特点。
同时，制冷系统还具有自动除霜功能，减少设备维护和保养的工作量。
2.5可编程控制：申菱恒温恒湿机具有可编程控制功能，用户可以根据实验需要进行编程设置，实现定时启动、定时停止、循环工作等多种工作模式。
三、应用领域3.1实验室研究：申菱恒温恒湿机能够提供稳定的温湿度环境，满足实验室研究的需求，如细胞培养、药物稳定性测试、物理性能测试等。
3.2医疗行业：申菱恒温恒湿机可用于医学研究和药物储存，如细菌培养、药品存储等。
3.3电子制造业：申菱恒温恒湿机可用于电子元器件的测试和贮存，如半导体材料测试、电子产品贮存等。
恒温恒湿机及机房精密空调性能参数一、产品原理概述：恒温恒湿机是集制冷降温、除湿、加热、加湿四大功能于一体的控温调湿空调设备；其通过冷热正负抵消，湿度中和原则由其控制系统进行集中控制；以达温湿度之控制要求。
SY系列恒温恒湿空调机组是本公司在吸收国内外众多最新设计成果的基础上，结合自身技术自行开发设计的又一品质优良产品，它主要适用于对空气温度及湿度品质要求较高的空调环境；该机组有多种型号可选择，它具有能效比高、噪声低、外形美观维护方便等优点。
a制冷原理：当室内传感器检测到温度高于设定温度时，PLC控制器发出指令给室外机，室外机工作冷凝器散热，内机蒸发器给室内降温，然后通过风机送冷气至定室内.b制热原理：当室内传感器检测到室内温度低于设定温度时，PLC控制器发出指令给四通换向阀和辅助加热器工作，以达到升温目的。
c除湿原理：当室内湿度传感器检测到室内湿度高于设定湿度时，PLC控制器发出指令给压缩机和电磁阀工作，实现恒温除湿状态。
D加湿原理：当室内湿度传感器检测室内湿度低于设定温度时，PLC控制器发出指令给加湿器，来实现加湿目的。
二、适用范围：可广泛应用于科研、工业、医疗卫生、仪器仪表、商品储存、地下工程、电力及计算机房、档案室、资料室、电子厂房、制药、印刷、机房、酒窖等场所；防止仪器仪表、电子电料、药品、因为湿气过大而产生霉变、绣蚀，和湿度过低产生静电而产生的财产损失。
三、产品特点：a.性能可靠，品质稳定：机组采DANFOSS、ALCO、SPORLAN等欧美品牌制冷系统自控组件，品质稳定控制器采用施耐德，OMRON等厂商电器组件，性能可靠；机组配置了高低压、排气温度、风机、压缩机过载继电器等多重保护装置，确保机组运转安全。
b.外形美观，维护方便：机组采用专利防冷桥设计，机组框架结构简单精巧，外形端庄大方，与室内环境浑然一体；控制器状态显示，参数修改及故障查询均采用中文提示菜单，操作简单方便。
c.宁静运行，超低噪声：采用最新全密闭低噪声压缩机，振动小，噪声低；且采用压缩机外置或压缩机双级减振装置使压缩机隔离于空气处理系统，噪声互不干扰重叠；另壁板内侧采用隔热吸音泡棉；故噪声极低。
恒温恒湿空调机调试说明广东申菱空调设备有限公司GUANGDONG SHENLING AIR-CONDITIONING EQUIPMENT CO., LTD 空调机组调试说明一、工作范围1）检查机组的性能参数（冷量、控制精度等），并相应进行校核调整；2）机组主要部件，包括表冷盘管、电机、管路部件等的检查；3）机组转动部件的检修，包括传动机构、轴承等的检查；4）机组防锈部件，包括基座、支撑机构、面板、联接部件等的检查；5）机组易损部件包括导线、过滤网等的检查；6）其他系统方面的维护工作。
二、空调机组的操作使用说明及培训：在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1. 故障（ALARM）键；2. 程序（Prg）键；3. 退出（Esc）键；4. UP（）键；5. ENTER（）键；6. DOW（N ）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/ 键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/ 键来修改数值，修改完毕后按键确认。
当按下Esc键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按/ 键来翻看各项故障信息。
当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/ 停机组1．输入及输出数字量输入注：上面所提到的“ N/A”表示该接点不存在。
Small Version 指的是小型PCO2的配置；Medium Version表示中型PCO2的配置。
3.1机组原理
恒温恒湿机接通电源之后，压缩机开始工作。
从蒸发器吸入低温低压制冷剂蒸气，经压缩机压缩后高温高压气体进入室外机中风冷冷凝器，冷凝成液态，放出热量。
然后经膨胀阀节流进入蒸发器，吸收空气热量，蒸发为气态，通过吸气管进入压缩机，从而完成一个制冷循环。
风机使湿空气经过过滤网进入蒸发器，受到冷却，当蒸发器表面温度低于空气露点温度时，空气中的水份凝聚，被排出机外，空气同时也被降温，进入室内。
温度控制：温度由电加热器及制冷系统控制调节。
湿度控制：湿度有加湿器及制冷系统控制调节。
注：控制系统中温度及湿度控制，湿度控制优先，经过不断的调节，从而达到温湿度平衡
3.2流程图
21
9
8
3
5
4
67 10
1.内内内内
2.内内内内
3.内内内
4.内内内
5.内内内
6.内内内
7.内内内
8.内内内内
9.内内内内内10.内内内
4.安装调试
4.1设备安装
（1）设备使用前应先检查制冷系统管道有无损伤，如遇损伤应先修复，设备安装处应避免阳光直射或靠近发热设备。
（2）设备安装处应通风，四周应留有400mm的安装操作和检修空间。
（3）除湿机留有出水管接头，可直接引至出水管道。
恒温恒湿空调机组调试说明广东申菱空调设备有限公司GUANGDONG SHENLINGAIR-CONDITIONING EQUIPMENT CO.,LTD空调机组调试说明一、工作范围1）检查机组的性能参数（冷量、控制精度等），并相应进行校核调整；2）机组主要部件，包括表冷盘管、电机、管路部件等的检查；3）机组转动部件的检修，包括传动机构、轴承等的检查；4）机组防锈部件，包括基座、支撑机构、面板、联接部件等的检查；5）机组易损部件包括导线、过滤网等的检查；6）其他系统方面的维护工作。
二、空调机组的操作使用说明及培训：在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。
当按下Esc键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。
当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。
1．输入及输出Small Version 指的是小型PCO 表示中型PCO 2 的配置。
2 菜单需要取消预热，请同时按下在该画面下按按一下码，然后按”时，再按一下或1.每日工作时区中使用不同的设定值。
目录一、产品简介及特点 (2)二、恒温恒湿空调机汇总表 (3)三、名义工况 (3)四、运行范围 (3)五、产品型号表示方法 (4)六、送回风方式 (4)七、性能参数表 (5)八、外形及空间安装尺寸 (8)九、安装注意事项 (11)十、订货参考事项 (11)十一、附录 (12)一产品简介及特点1简介申菱牌恒温恒湿空调机是申菱公司积累多年实践经验设计而成的机组。
机组采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室内环境温、湿度的精确控制。
广泛适用于电子工业、仪器仪表、印刷厂、通讯设备、供配电站等对空气温、湿度精度要求较高的场合。
2产品特点本系列设有3HP～100HP共20个规格。
有风冷、水冷两种冷却方式，满足客户不同使用环境的需求。
辅助加热方式（电加热，蒸汽加热、热水加热）及送回风形式多种多样，便于匹配组合。
有新风引入功能，能够有效改善空气品质。
人性化的微电脑控制系统，操作简单方便。
高精度的PLC控制技术，多级能量调节，室内温湿度波动小，温度精度达±0.8°C，湿度精度±5%。
机组结构紧凑，外形美观，便于安装、运输及维护。
压缩机全部采用高性能涡旋式压缩机，送风机选用低噪音高效率离心式风机，制冷系统配件皆来自国际知名品牌，性能稳定。
单系统机组设置除湿电磁阀，使机组在低负荷运行时，能保持较佳的除湿效果，尤其适合潮湿多雨的雾雨季节，精确控制，高效节能，节省再加热功耗；多系统机组具有多级能量调节。
结构优化，保证机组良好的密封性、隔热性和低漏风率。
机组调试、维护均可正面进行，操作极为方便。
机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。
根据使用场合的具体要求，机组可做防爆防腐处理。
可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。
3、执行标准本产品执行国家标准：①GB/T 17758-1999 《单元式空气调节机》。
②GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》二产品汇总表三名义工况四运行范围制冷时，室内最高进风温度32℃，最低进风温度18℃；室外最高进风温度43℃，最低进风温度18℃。
水冷机最高进水温度34℃，最低进水温度20℃，承受最高水压0.4MPa。
机组长时间在超出上述范围运行，会导致损坏，如客户确有需要，请在订货时说明。
五 产品型号表示方法室内机室外机S W ×型号示例（1）HF52：表示制冷剂为R22，制冷量为52.3kW 的风冷冷风型恒温恒湿机，压缩机置于室外。
（2）H88H ：表示制冷剂为R407C ，制冷量为89.8kW 的水冷冷风型恒温恒湿机。
（3）SW10：表示压缩机功率为10HP 的风冷室外机，压缩机置于室外。
（4）SW-(5×2)N ：表示压缩机功率为10HP （2个5HP系统）的风冷室外机，压缩机置于室内。
六 送回风方式制冷剂类型：H 表示使用R407C ，E 表示使用R134a ，使用R22不予表示结构类型：N 表示压缩机置于室内机，压缩机置于室外，水冷机不予表示名义制冷量：数字，单位：k W冷凝器冷却方式：F 表示风冷，水冷不予表示型式：H 表示恒温恒湿型制冷剂类型：H表示使用环保工质R407C ，E 表示使用R134a ， R22不予表示。
结构类型：N 表示压缩机置于室内侧,其它不予表示 制冷系统的个数，单个制冷系统不予表示压缩机功率：HP 室外机C、上送风、后回风适用于3HP~20HP 机组A、前送风(带风帽)、前回风适用于3HP~20HP 机组B、上送风、前回风适用于3HP~100HP 机组D、空调机接上增压箱可增加风压(所有顶出风机型)七、性能参数表注：6、制冷消耗功率不包括加湿器功率和辅助电加热功率；7、水冷制冷消耗功率包括冷却水系统水泵和冷却水塔风机的功率消耗。
8、温度控制范围在18~28℃之间，精度为±0.8℃；10、使用3N~380V ，50Hz 电源。
9、湿度控制范围在50~70%之间，精度为±5%；2、蒸发器采用铜管套铝翅片式 ；5、回风口均设有粗效过滤器；4、风机使用皮带驱动/直接驱动3、风冷冷凝器采用铜管套铝翅片式，水冷冷凝器采用壳管式；1、系统节流方式：采用外平衡式热力膨胀阀节流；附录1 H 系列水冷冷风型空调机、HF 系列风冷冷风型空调机（R22）注：10、使用3N~380V ，50Hz 电源.6、制冷消耗功率不包括加湿器功率和辅助电加热功率；7、水冷制冷消耗功率包括冷却水系统水泵和冷却水塔风机的功率消耗。
8、温度控制范围在18~28℃之间，精度为±0.8℃；9、湿度控制范围在50~70%之间，精度为±5%；附录2 HH 系列水冷冷风型空调机、HFH 系列风冷冷风型空调机（R407C ）2、蒸发器采用铜管套铝翅片式 ；1、系统节流方式：采用外平衡式热力膨胀阀节流；4、风机使用皮带驱动/直接驱动5、回风口均设有粗效过滤器；3、风冷冷凝器采用铜管套铝翅片式，水冷冷凝器采用壳管式；附录3 室外机备注：1、H型室外机与上表参数相同。
2、以上连接管规格及重量为压缩机置于室内机，压缩机置于室外的机组的重量及配管请咨询本公司。
3、对于采用R134a的E型机组，以上参数请咨询本公司。
八外形及空间安装尺寸顶出风（前回风）侧出风（前回风）顶出风（后回风接法兰）背面视图建议新风口开设在回风管道上。
2.建议新风管流通截面尺寸为：630x500。
1.对于接风管回风型机组，如果需要引入新风，液体连接管(风冷机专有)气体连接管(风冷机专有)冷却水进水孔(水冷机专有)冷却水出水孔(水冷机专有)接水盘排水孔(内螺纹G1")底盘排水孔(外螺纹G1")电源线孔(在另一侧)控制器操作面板名称加湿器进水孔(G3/4"）说明:回风口送风口压力表序号3.常规配置冷媒接管在左侧。
如需其它方式请在订货时注明。
4.当L＝N时，机组为单送风口，当L≠N时，机级为双送风口。
注:三个系统的机组分别有三个出气管和进液管。
2.两个系统的机组别有两个出气管和进液管，1.两个系统的机组有四块压力表，三个系统的机组有六块压力表。
九 安装注意事项1、机组基础可为混凝土或槽钢基础，一般应高于楼面50~100mm 。
基础应能承受机组工作时的重量且水平固定。
为防止机组振动可根据机组重量选用隔振垫或隔振器。
制作机组基础时，基础需比机组外形尺寸单边大150mm ，定位尺寸请参考外形图中基础安装孔尺寸。
2、机组安装时，应预留维修空间、水管接管、冷媒接管或风管安装空间。
3、水冷机进出水管应按机组标示安装，进出水管在机组连接处应设有防振软管。
进水管应安装水过滤器，以防止异物进入或换热器结垢，降低换热效果。
4、室外机应安装于通风良好空间，吹出或吸入空气不受阻碍的地方，避免安装在附近有热源、污染或易燃易爆的场所。
☆详细的机组安装使用说明请见我公司提供的安装使用说明书。
十 订货参考事项1、本样本中技术参数中的制冷量、风量、机外静压、加湿量、加热量等数据如不能满足客户要求，请与我公司联系确认，认可后请在订货技术协议书中注明。
2、压缩机标准配置为品牌涡旋压缩机，如客户有其它需求，请与我公司联系确认，认可后请在订货技术协议书中注明。
3、机组加热器标准配置为电加热形式。
本公司可为客户提供其它电加热量或加热形式（如热水加热、蒸汽加热）的机组，请与我公司联系确认，认可后请在订货技术协议书中注明。
4、加湿器标准配置为进口电极式加湿器，如需变更以上配置，请在订货时加以注明。
5、机组过滤器滤料标准配置为双层尼龙网，如需其它滤料过滤器请在订货时注明。
6、本样本提供的技术参数值均为名义工况下的数据，仅供参考，建议使用时应根据实际工况进行修正，请参考附录。
7、机组制冷剂标准配置为R22、R407C ，如需用R134a ，对应的性能参数请咨询本公司，确认后请在订货技术协议书中注明。
8、机组常规为左侧出管（面对机组操作面），如需其它出管方式，请在订货技术协议书中注明。
9、若风冷机配管管长(单程)超过30m ，需作为非标设计，请先与我公司联系确认，认可后请在订货技术协议书中注明。
10、若机组需做防爆处理，请与我公司联系确认，认可后请在订货技术协议书中注明。
11、机组出厂时自带制冷剂，风冷型机组制冷剂充注于室外机。
12、所有机组外部的管道部件不包括在机组的供货范围，由用户自行筹备。
如客户有其它特殊要求,订货前请签订技术协议书。
十一附录1)最大运行电流及电源配线可根据最大运行电流选择电源配线截面大小（mm2）。
注：以上数据指整机最大运行电流，水冷机组不包括水泵。
2)各种修正系数表a. 不同工况下，水冷空调制冷量修正系数表b.不同工况下，风冷空调制冷量修正系数表3)风冷空调机不同安装条件下制冷量等修正系数表a.室内外机连接管长及室内外机安装高度对制冷量有影响。
制冷量的修正系数参见下表。
注: 等效总长指直管总长再加上弯头及存油弯的等效长度之和。
弯头及存油弯的等效长度参见下表。
b. 弯头和存油弯等效长度表，单位m。
注：连接管长（单程）超过20m ，系统要适当添加润滑油。
c. 风冷分体式空调机组室内外机连接管长度每增加1米时，制冷剂及润滑油补充量见下表。
4)热水加热、蒸汽加热型机组最大加热量参数表℃，热水进出水温度90/70℃，蒸汽压力为2kgf/cm(表压)。
