申菱恒温恒湿机样本

目录一 简介 (2)二 产品特点 (2)三 技术特点 (3)四 型号命名 (4)五 机组风量选型表 (5)六 外形尺寸的模数表 (6)七 机组规格 (6)八 功能段组合示意图 (7)九 结构和箱体 (9)十 盘管段 (10)十一 过滤段 (15)十二 加湿段 (15)十三 消声段 (16)十四 热回收段 (17)十五 风机段 (18)十六 杀菌段 (21)十七 机组内部阻力表 (22)十八 结构尺寸 (23)十九 选型示范 (28)二十 典型组合方式 (29)二十一 机组各段重量表 (31)二十二 安装注意事项 (32)二十三 订货指南 (33)二十四 自控控制原理 (33)一 简介简介ZK 系列组合式空调机组是我公司在积累多年生产中央空调经验的基础上，自行开发研制的一种新型的空气处理设备。

具有结构紧凑、外形美观、安装维修方便、整机刚性好及漏风率低等特点，广泛应用于电子仪表、精密机械制造、纺织、卷烟、制药、食品、电站以及轻工业等工业集中空调，也适用于商业大厦、超市、影剧院、宾馆以及办公大楼等商用及民用大中型公共建筑的舒适性空调。

本系列机组可满足多种风量需求，额定风量从4000～200000m 3/h ，23种标准规格任意选择。

每种标准规格机型都可以针对客户需求，配置不同的功能段，基本功能段有：初效新回风段、表冷挡水段、加热段、加湿段、二次回风段、风机段、消声段、中效过滤段、杀菌段以及热回收段等，可通过不同功能段的组合，实现不同的空气处理要求。

本产品适用标准号：GB/T 14294-93二 产品特点产品特点外型美观采用优质钢板，机组表面平整，外板高效防腐，并可以抵抗紫外线，外观清晰流畅。

机组箱体内装钢骨架，机械强度达到CEN CLASS 2A 级，确保机组整机强度，使机组在运输、启动、运行和停机时不产生变形。

气密性好机组采用特殊的结构和密封橡塑，漏风率<1％，性能远优于国家标准。

杜绝冷桥采用独特的防冷桥铝合金，双层面板，中间采用高压聚氨脂保温层，聚氨脂发泡密度>48kg/m 3，导热系数为0.0195W/m 2℃，冷桥因子达到EN1886标准的TB2级。

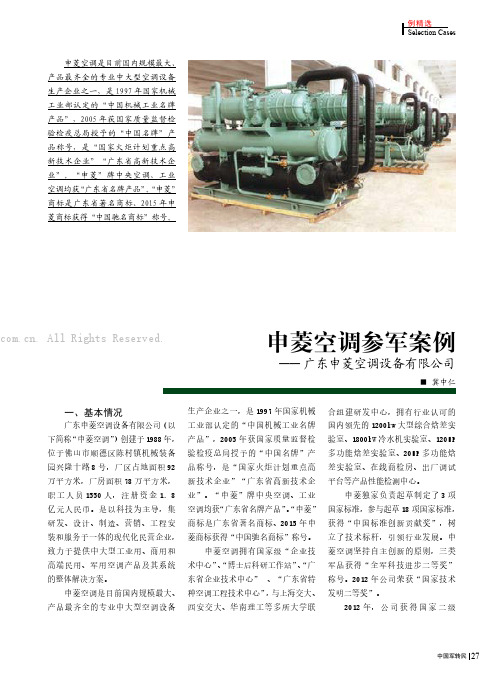

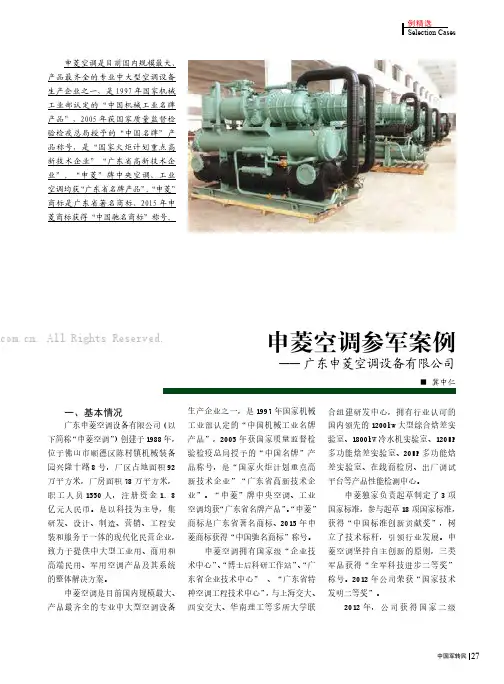

案一、基本情况广东申菱空调设备有限公司(以下简称“申菱空调”)创建于1988年，位于佛山市顺德区陈村镇机械装备园兴隆十路8号，厂区占地面积92万平方米，厂房面积78万平方米，职工人员1550人，注册资金1．8亿元人民币。

是以科技为主导，集研发、设计、制造、营销、工程安装和服务于一体的现代化民营企业，致力于提供中大型工业用、商用和高端民用、军用空调产品及其系统的整体解决方案。

申菱空调是目前国内规模最大、产品最齐全的专业中大型空调设备申菱空调是目前国内规模最大、产品最齐全的专业中大型空调设备生产企业之一，是1997年国家机械工业部认定的“中国机械工业名牌产品”，2005年获国家质量监督检验检疫总局授予的“中国名牌”产品称号，是“国家火炬计划重点高新技术企业”“广东省高新技术企业”。

“申菱”牌中央空调、工业空调均获“广东省名牌产品”。

“申菱”商标是广东省著名商标、2015年申菱商标获得“中国驰名商标”称号。

生产企业之一，是1997年国家机械工业部认定的“中国机械工业名牌产品”，2005年获国家质量监督检验检疫总局授予的“中国名牌”产品称号，是“国家火炬计划重点高新技术企业”“广东省高新技术企业”。

“申菱”牌中央空调、工业空调均获“广东省名牌产品”。

“申菱”商标是广东省著名商标、2015年申菱商标获得“中国驰名商标”称号。

申菱空调拥有国家级“企业技术中心”、“博士后科研工作站”、“广东省企业技术中心” 、“广东省特种空调工程技术中心”，与上海交大、西安交大、华南理工等多所大学联合组建研发中心，拥有行业认可的国内领先的1200kw 大型综合焓差实验室、1800kW 冷水机实验室、120HP 多功能焓差实验室、20HP 多功能焓差实验室、在线商检房、出厂调试平台等产品性能检测中心。

申菱独家负责起草制定了3项国家标准，参与起草18项国家标准，获得“中国标准创新贡献奖”，树立了技术标杆，引领行业发展。

申菱空调坚持自主创新的原则，三类军品获得“全军科技进步二等奖”称号。

恒温恒湿空调机组一、应用范围为了保证产品、设备的高质量、高精度、高纯度和高成品率，需要对环境空气的温度和湿度进行严格控制，对环境洁净度有一定的要求。

HTH系列洁净式恒温恒湿空调机是本公司在引进先进技朮的基础上，自行开发设计的一款品质优良产品,它充分考虑了工业上对温度、湿度、洁净度的要求，与组合式空调相比有着安装空间小、安装便洁、形式多样、洁净度高、初投资省等优点，已广泛应用于实验室、控制室、档案室、计量室、食品车间、纺织车间、医药车间、精密加工车间等场所。

本系列机组结构紧凑，在G3过滤效率的基础上本公司可进行非标设计使过滤效率达到F6,同时还可根据实际需要，对空气进行除臭、杀菌、芳香等多功能处理。

二、型号说明H T H A -12 D送风方式：UD-下回上送，UF-前回上送D-上回下送，UB-后回上送S-前回侧送制冷量：KW冷却方式：A-风冷型W-水冷型恒湿型恒温型惠康产品标志三、产品特性●机组设计灵活，惠康有直送风、上送风及下送风等多种方式，可方便的满足现场安装需要。

●惠康恒温恒湿空调采用骨架式结构，内部配件刚度更高，降低机组振动噪音，每一块壳板都粘贴了足够厚度的保温、消声材料，并且可以方便的拆掉。

●六匹以上机型均采用独立的双氟系统和三级电加热系统，使机组温、湿度调节更精细、更高效节能，达到控制精度。

●所有的机型均采用进口优质电极式加湿器，能够使用各种自来水，而且自来水可不经水处理而直接使用；加湿器可调蒸汽产量，使机组湿度调节非常精细，从而达到高的控制精度。

●风机采用前曲型多翼离心双吸叶轮，叶轮经动平衡检验，于长期运行无噪声振动现象，以确保高度送风效果；皮带轮传动可以灵活改变机组风量、机外余压等参数，以便与工程实际匹配；风机自带电动机调整板，可以方便的调校皮带松紧程度。

●灵巧简洁的设计使维护、保养极为方便，所有机组其配件均可从正前方直接检查、维修，并且无须停机。

●蒸发盘管采用高纯度无缝内螺纹紫铜管和铝质扰流鳍片经机械胀管使铜管与铝片紧密接合,以发挥最佳热传效果。

风机盘管机组FAN COIL UNIT广东申菱空调设备有限公司(获 ISO9001 国际质量保证标准体系认证)目 录 CONTENTS一、产品型号表示方法…………………………………………………………………2MODEL CODE SYSTEM二、 特点 …………………………………………………………………………………2CHARACTERISTICS三、 主要技术参数 ………………………………………………………………………3TECHNOLOGY PARAMETERS四、电气接线图……………………………………………………………………… 11ELECTRICAL WIRING DIAGRAMS五、 结构尺寸……………………………………………………………………………13DIMENSION OF CONFIGURATION六、 参考安装方式………………………………………………………………………14REFERENCE INSTALLATION METHODS七、 参考配管方式………………………………………………………………………15REFERENCE PIPING METHODS八、安装使用注意事项 ………………………………………………………………16INSTALLATION AND OPERATING IMPORTANT九、订货须知………………………………………………………………………… 16ORDER NOTICE© 2009 Shenling Corporation. All rights reserved组机管盘机风菱申1司公限有备设调空菱申东广一、产品型号表示方法MODEL CODE SYSTEMFP回风箱：不带回风箱不表示；后回风用 H 表示； 下回风用 X 表示。

Air return case : non air return case is not indicated; H indicates air back return; X indicates air down return.特征差异:普通型不表示；余压型 30Pa 用 H30 表 示, 余压型 50Pa 用 H50 表示。

艾峰酒窖酒柜专用恒温恒湿设备KFR-35IF电源 Ph-V-Hz 1Ph / 220V/50HzCapacity 制冷量W 3500Input额定输入功率W 1180EER能效比W/W 2.92Rated current 额定电流A 5.47Voltage 使用电压V 198/250heating capacitg 制热量W 3750Input 额定输入功率W 1147COP能效比W/W 3.27Rated current 额定电流A5.29Compressor压缩机Brand品牌Panasonic风压Pa 12风量（高/中/低）m3/h 630/510/340噪音dB(A)40室外机尺寸(长*宽*高)mm 790×280×580室内机尺寸(长*宽*高)mm 1010×960×260冷媒种类R22冷媒充注量g 1400可设定温度范围℃10-30恒温恒湿设备产品介绍：制热outdoor anit size (L*W*H)本产品使用国际名牌高效压缩机，采用高性能低噪音离心风机，制冷、制热量大、性能运行平稳、耗用能源小、大幅度降低使用成本。

产品特点：1.温度设定范围：10℃～30℃；2.使用环境：-10℃～45℃；3.可同时控制空气湿度：50%～80%；4.可自动控制加湿功能；5.R22高效冷媒；6.静音高效、噪声低至40dB、EER:3、 COP：3.3；7.多功能LCD控制面板、温湿度控制全自动运行；8.广泛应用于保存红酒、茶叶、字画等领域。

Noise level(Hi/Mi/Lo)Indoor air pressure 型号 Factory ModePower Cooling 制冷Operation temperature rangeRefrigerant type Refrigerant chargeintdoor anit size (L*W*H)Indoor air flow (Hi)。

申菱恒温恒湿机样本目录一、产品简介及特点 (2)二、恒温恒湿空调机汇总表 (3)三、名义工况 (3)四、运行范围 (3)五、产品型号表示方法 (4)六、送回风方式 (4)七、性能参数表 (5)八、外形及空间安装尺寸 (8)九、安装注意事项 (11)十、订货参考事项 (11)十一、附录 (12)压缩机全部采用高性能涡旋式压缩机，送风机选用低噪音高效率离心式风机，制冷系统配件皆来自国际知名品牌，性能稳定。

单系统机组设置除湿电磁阀，使机组在低负荷运行时，能保持较佳的除湿效果，尤其适合潮湿多雨的雾雨季节，精确控制，高效节能，节省再加热功耗；多系统机组具有多级能量调节。

结构优化，保证机组良好的密封性、隔热性和低漏风率。

机组调试、维护均可正面进行，操作极为方便。

机组设有多重安全保护，如高低压力、压缩机过流、过载等，确保机组安全可靠。

根据使用场合的具体要求，机组可做防爆防腐处理。

可广泛用于石油、化工、冶金、军工、医药等行业存在或可能存在ⅡA、ⅡB级,T1～T4组可燃性气体、蒸气与空气混合形成的爆炸性气体混合物的1～2区场合。

3、执行标准本产品执行国家标准：①GB/T 17758-1999 《单元式空气调节机》。

②GB 19576-2004《单元式空气调节机能效限定值及能源效率等级》二产品汇总表三名义工况四运行范围制冷时，室内最高进风温度32℃，最低进风温度18℃；室外最高进风温度43℃，最低进风温度18℃。

水冷机最高进水温度34℃，最低进水温度20℃，承受最高水压0.4MPa 。

机组长时间在超出上述范围运行，会导致损坏，如客户确有需要，请在订货时说明。

五 产品型号表示方法室内机室外机S W ×制冷剂类型：H 表示使用R407C ，E 表示使用R134a ，使用R22不予表示结构类型：N 表示压缩机置于室内机，压缩机置于室外，水冷机不予表示名义制冷量：数字，单位：kW冷凝器冷却方式：F 表示风冷，水冷不予表示型式：H 表示恒温恒湿型制冷剂类型：H 表示使用环保工质R407C ，E 表示使用R134a ， R22不予表示。

恒温恒湿空调机组操作使用说明申菱恒温恒湿空调机组采用德国西门子S7 22X系列PLC控制器，人机界面为德国西门子TD-200简体中文文本显示器，在机身上可以看到文本显示器的外观如下图所示：TD200文本显示器的面板上包括有4个功能按键(1-4)，5个命令按键(5-9)及1个2x20 的点阵液晶显示器(10)。

4个功能键与键5配合可提供8种不同的功能组合：如直接按功能键控制器将提供键上第一行说明的功能。

例如按键1为开机或停机，按键2为选择制冷或制热等等。

按键5，在显示器右下角显示一个闪烁的S，然后再按功能键，控制器将提供键上第二行说明的功能。

例如按键5及键1为设置默认参数，按键5及键2为显示定时功能菜单。

各键的功能如下：运行／停机(键1)用于改变机组的运行状态，使正在运行的机组停机或令停止的机组运行。

默认参数(键5+键1)用于在控制器第一次上电时设定机组的运行参数，平时无用。

并且，只有当机组停止并且显示主画面时，该功能才有效。

附加功能(键5+键2)用于显示与附加功能相关的菜单。

用户菜单(键3)用于显示与用户使用相关的菜单。

工厂菜单(键5+键3)用于显示与运行参数设定相关的菜单，请用户不要随便更改里面的参数。

故障显示(键4)用于显示故障信息。

按下后显示故障信息，当有多个故障时，在TD200显不区的右方显示一个至两个闪烁的箭头。

此时按键8或键9可查看前一条或后一条故障信息。

功能设定(键5+键4)用于一些特殊功能的设定如数据清零，故障复位等等。

SHIFT(键5)用于切换功能键的功能。

按下后在TD200显示区的右下方显示一个闪烁的S。

ESC(键6)用于转换Display Message方式和Menu方式，或紧急停止一个编辑。

此功能需要输入口令(与工厂设定菜单口令相同)，用户请勿操作。

内容参看相关资料。

ENTER(键7)用于写入新数据或确认信息。

UP ARROW(键8)用于递增数据和向上翻页。

DOWN ARROW(键9)用于递减数据和向下翻页。

报告编号：×××<计量标志> <CNAS标志>检验报告产品型号产品名称通信机房用恒温恒湿空调系统申请单位检验类别产品认证初次/复评检验×××××××××检验中心注意事项1.报告无“检验报告专用章”或检验单位公章无效。

2.报告需加盖骑缝章。

3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.4.报告无主检、审核、批准人签字无效。

5.报告涂改无效。

6.部分复印本检验报告无效7.本检验报告仅对来样负责。

8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。

地址：××××××邮政编码：××××××电话：××××××传真：××××××网址：××××××E-MAIL:××××××检验报告批准：审核：主检：检验情况一览表检验情况一览表检验情况一览表检验结果样品信息1 样品信息描述××××××。

{如产品的结构、材质等}2 样品的关键材料信息：见附件3 样品照片{照片应能清晰反映产品内部结构、外部结构、铭牌。

特殊的信息增加局部放大的照片}{注明样品型号规格}检验使用仪表附件样品的关键材料信息报告编号：××××××检测委托书号：×××申请单位：××××××产品名称：×××产品型号：×××材料名称型号生产厂家压缩机××××××风机××××××控制器××××××膨胀阀×××××××××××检验中心（公章）×××年××月××日。

恒温恒湿空调机组调试说明广东申菱空调设备有限公司GUANGDONGSHENLINGAIR-CONDITIONINGEQUIPMENTCO.,LTD空调机组调试说明一、工作范围1）检查机组的性能参数（冷量、控制精度等），并相应进行校核调整；2）机组主要部件，包括表冷盘管、电机、管路部件等的检查；3）机组转动部件的检修，包括传动机构、轴承等的检查；4）机组防锈部件，包括基座、支撑机构、面板、联接部件等的检查；5）机组易损部件包括导线、过滤网等的检查；6）其他系统方面的维护工作。

二、空调机组的操作使用说明及培训：在PGD手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。

为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按/键，您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种，您可以通过按Esc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。

当按下Esc键时，您就可以退出该栏菜单。

当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。

当故障排除后，您可以按ALARM键来复位故障报警。

机组开停控制：在手操器显示主画面时，按键可开/停机组；按Prg键可在手操器显示任何画面时开/停机组。

1．输入及输出1.1模拟量输入SmallVersion 指的是小型PCO 的配置；MediumVersion 表示中型PCO 2的配置。

申菱恒温恒湿机样本一、产品概述1.1高精度控制：申菱恒温恒湿机具有高精度的温湿度控制系统，可实现温度控制在±0.5℃以内，湿度控制在±3%RH以内，确保实验的精确性和稳定性。

1.2大容积空间：申菱恒温恒湿机具有大容积的工作室空间，能够容纳较大尺寸的样品。

同时，工作室内部设计合理，利用空间充分，提高样品放置的灵活性和效率。

1.3全自动运行：申菱恒温恒湿机配备了智能控制系统，能够实现全自动运行。

用户只需设置好温湿度参数，设备即可根据设定值进行精确控制，无需人工干预，大大提高了工作效率。

1.4安全可靠：申菱恒温恒湿机具有多重安全保护措施，如过温保护、过湿保护、防电漏保护等，确保设备运行的安全可靠性。

同时，设备还具有故障自诊断功能，能够及时发现并排除故障。

二、产品特点2.1温度范围广泛：申菱恒温恒湿机可实现温度范围在-20℃到+100℃之间的精确控制，满足不同实验需求。

2.2湿度调节范围大：申菱恒温恒湿机能够实现湿度调节范围在20%RH到98%RH之间的精确控制，适用于各种湿度要求的实验。

2.3快速升温降温：申菱恒温恒湿机配备高效率的制冷系统和控制器，可实现快速升温和降温，提高实验的效率和准确性。

2.4高性能制冷系统：申菱恒温恒湿机采用高性能制冷系统，具有低噪音、低振动、高效节能等特点。

同时，制冷系统还具有自动除霜功能，减少设备维护和保养的工作量。

2.5可编程控制：申菱恒温恒湿机具有可编程控制功能，用户可以根据实验需要进行编程设置，实现定时启动、定时停止、循环工作等多种工作模式。

三、应用领域3.1实验室研究：申菱恒温恒湿机能够提供稳定的温湿度环境，满足实验室研究的需求，如细胞培养、药物稳定性测试、物理性能测试等。

3.2医疗行业：申菱恒温恒湿机可用于医学研究和药物储存，如细菌培养、药品存储等。

3.3电子制造业：申菱恒温恒湿机可用于电子元器件的测试和贮存，如半导体材料测试、电子产品贮存等。

3.1机组原理
恒温恒湿机接通电源之后，压缩机开始工作。

从蒸发器吸入低温低压制冷剂蒸气，经压缩机压缩后高温高压气体进入室外机中风冷冷凝器，冷凝成液态，放出热量。

然后经膨胀阀节流进入蒸发器，吸收空气热量，蒸发为气态，通过吸气管进入压缩机，从而完成一个制冷循环。

风机使湿空气经过过滤网进入蒸发器，受到冷却，当蒸发器表面温度低于空气露点温度时，空气中的水份凝聚，被排出机外，空气同时也被降温，进入室内。

温度控制：温度由电加热器及制冷系统控制调节。

湿度控制：湿度有加湿器及制冷系统控制调节。

注：控制系统中温度及湿度控制，湿度控制优先，经过不断的调节，从而达到温湿度平衡
3.2流程图
21
9
8
3
5
4
67 10
1.内内内内
2.内内内内
3.内内内
4.内内内
5.内内内
6.内内内
7.内内内
8.内内内内
9.内内内内内10.内内内
4.安装调试
4.1设备安装
（1）设备使用前应先检查制冷系统管道有无损伤，如遇损伤应先修复，设备安装处应避免阳光直射或靠近发热设备。

（2）设备安装处应通风，四周应留有400mm的安装操作和检修空间。

（3）除湿机留有出水管接头，可直接引至出水管道。

恒温恒湿试验机使用说明书前言感谢您购买本公司的恒温恒湿试验箱恒温恒湿试验箱.又称模拟环境试验机,其可靠,精确度及稳定度及为重要.本公司生产全自动恒温恒湿炉是以用户满意为宗旨,以产品质优耐用为目的,积累多年丰富生产制造经验,广泛吸收用户意见,经多次技术改进之优良产品,选用之部件可靠性高,品质优良,能保证各式产品性能的可靠度,稳定度和精确度,故用户可放心使用.除本产品外,本公司还制造生产各式高温老化箱,烤箱,干燥箱,冷热冲击试验箱高低温超低温测试设备试验机,并提供附件,安装及售后服务.说明书是机器的使用指南,本手册详细说明如何安装,操作程式,保养方法与简单的故障维修,及使用注意事项,请仔细阅读本手册,并依照规定的程式操作可使您每次皆能顺利的操作使用.请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命,在设置运行维护,保养,检查之前请务必详细阅读此说明书,熟记有关事项之后,方可操作和检查机器,以便正确的操作和使用延长机器寿命.本公司种类产品均经过严格的品质检验才出厂,您可放心使用,若有任何困难或问题,请与代理商联系或直接通知本公司.目录一.性能规格二.系统结构三.工作原理四.机器要求设备五.机器安装场所及安装方法六.机器电源配置及安装方法七.使用前注意事项八.运转程式九.运转注意事项十.保养注意事项及方法十一.随机配置十二.故障实例一.性能规格:1.温度范围:－40℃—+150℃2.湿度范围:20%—98﹪RH3.温湿度控制精度:±1.0℃;±2﹪RH*注意:以上#2—4项之性能保证需与温度感测稳定30分钟后测量.4.温湿度分布均匀:±2.0℃;±3.0﹪RH*注意:以上#5项之性能保证,需距测试区每一壁面1/6位置测试量,且需与温湿度稳定30分钟后测量.5.内箱尺寸:400×400×500mm(W×D×H).6.电源:AC220V二.系统结构1.冷冻系统:多段自动负载容量调整技术.a.压缩机:法国原装进口泰康全密闭式高效率压缩机b.冷媒:环保冷媒R-404c.冷凝器:风冷式冷凝器d.蒸发器:鳍片式自动负载容量调整e.附件:干燥剂,冷媒流量视窗,修理伐,高压保护开关.f.膨胀系统:毛细管容量控制之冷冻系统.2.电子系统(安全保护系统):a.过零点闸流体功率控制器2组(温湿度各一组)b.空焚防止开关2组c.缺水保护开关1组d.压缩机高压保护开关e.压缩机过热保护开关f.压缩机过电流保护开关g.快速保险丝3只h.无熔丝开关保护i.线路保险丝及全护套式端子j.缺水警报3.风道系统a.采用台制90W加长不锈钢转蕊.b.多翼朱龙加快热湿循环量.4.加热系统:鳞片式不锈钢电热管.5.加湿系统:EL型不锈钢加湿管.6.感测温系统:采用不锈钢SUR304Pt100两支干湿球比对输入经A/D转换测温测湿.7.水路系统:a.内藏式不锈钢水箱20L1支b.自动供水装置(由下层往上层抽水)c.缺水指示警报.8.控制系统:控制系统采用P.I.D控制器,温湿度同时控制a.控制器规格:精度:温度±1.0℃+1digit,湿度±3﹪RH+1digit●具有上下限待机及报警功能●温湿度入力信号选择PT100×2(干球及湿球)●温湿度变换出力:4-20MA●6组P.I.D控制参数设定P.I.D自动演算●干湿球自动校正b.控制功能:●具有预约启动及关机功能●具有日期,时间调整功能9.控制器说明72.1系统主画面介绍图[2‐1]系统主画面系统主画面有五个操作：1.定值实验在此模式下，可以按照一定的时间或比例达到温度和湿度的设定值。
