检验水泥的强度

水泥强度试验方法1.试验前的准备工作1.1仪器设备及称量器皿(1)搅拌机、试模、振实台。

抗折强度试验机、抗压强度试验机及其夹具、播料器和金属刮平尺均应符合标准规定要求。

(2)振实台须用地脚螺丝安装在高度约400mm的混凝土基座上，混凝土体积约为0.25m3，重约600kg，安装后设备成水平状态，仪器底座要与基座之间铺一层砂浆以保证它们完全接触。

(3)量水器的最小刻度为1ml，应经过标定合格方能使用。

(4)天平的感量为lg，称量前检查天平是否灵敏并对准零点。

(5)此外小餐具刀、料铲、料勺，擦布等都应准备好。

1.2试样处理：试样应充分拌匀，填写样品的编号，特试样密封好，实验前送到实验室。

1.3试样条件检查(1)仲裁实验或其它重要实验用蒸馏水，其它实验可用饮用水。

(2)实验时，实验室和养护箱的温度，湿度，养护水的温度必须在标准规定范围内。

(3)水泥试样、标准砂、水和实验用具的温度应与实验室温度相同。

2.试件制备2.1搅拌(1)搅拌机在实验前先运行一次，检查是否符合规定程序，其程序为：慢转30s；再慢转30s并加砂；快转30s，停90s，快转60s。

(2)每成型一只试模需称水泥450g，精确至±2g，需一袋标准砂，其重量为1350±5g，需水225g，精确至±1 g（或225ml）。

(3)将标准砂倒入加砂筒内，把水加入锅内，再加水泥，接着把锅固定在搅拌位置。

启动搅拌机，搅拌机开始程序工作，在中间停机时应迅速将锅边的砂浆刮入锅内其余时间应静置，等搅拌结束后取下搅拌锅，用小勺将砂浆拌动几次。

成型前或更换水泥品种时，应用湿布将叶片和锅壁擦干净，实验后应将粘在叶片和锅壁上的砂浆擦干净。

2.2成型2.2.1试模a.定期检查试模的隔板、端板的有效尺寸是否在标准规定范围内，不在此范围的不能继续使用，应更新。

b.试模擦洗干净组装时，边缘两块隔板和端板与底座的接触面应均匀涂上一薄层黄油，并按编号组装，当组装好用固紧螺丝固紧时，一边固紧，一面用橡皮棰击端板和隔板结合处，不仅使内壁各接触面互相垂直，而且要顶部平齐，然后用小铲刀刮去三个格内被挤出的黄油，以免成型试体的底侧面上留下孔洞，最后均匀地刷上一薄层机油。

水泥强度快速检验方法
快速检验水泥强度的方法有：
1. 使用快速水泥强度检测仪器：市场上有一些专门用于快速测定水泥强度的仪器，如快速水泥试验仪、快速硬化仪等。

这些仪器可以快速测定水泥的强度，通常采用快速反应技术和压力传感器等原理来测定水泥的强度。

2. 利用快速反应试验法：快速反应试验法是一种通过测定水泥在特定条件下的快速反应时间来评估水泥强度的方法。

这种方法通常使用标准试验方法进行测定，一般需要专门的实验室设备和试剂。

3. 加速养护法：加速养护法是通过在水泥试样中增加特定药剂或改变养护条件，使水泥在较短的时间内达到一定的强度。

这种方法可以在较短的时间内得到水泥的强度数据，但需要注意养护条件的控制和准确性。

需要注意的是，以上方法只是快速检验水泥强度的一些常用方法，并不是所有情况下都适用。

在具体应用中，还需要结合具体的试验要求、样品特性和实际情况来选择合适的方法。

同时，对于一些对水泥质量要求较高的工程，仍然需要进行标准试验方法的检验。

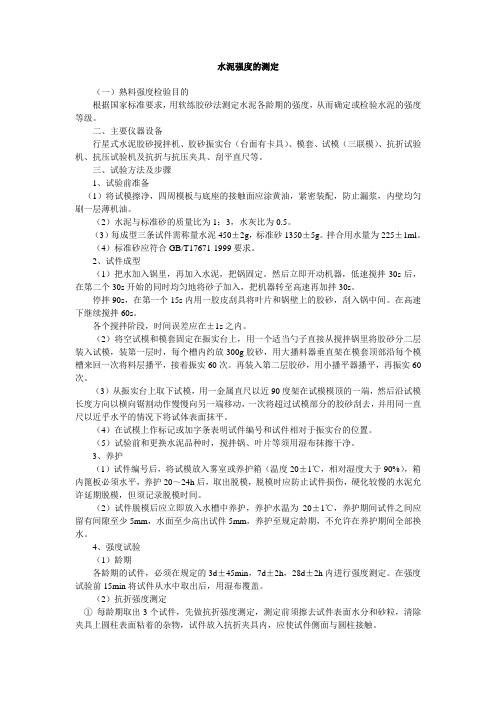

水泥强度的测定（一）熟料强度检验目的根据国家标准要求，用软练胶砂法测定水泥各龄期的强度，从而确定或检验水泥的强度等级。

二、主要仪器设备行星式水泥胶砂搅拌机、胶砂振实台（台面有卡具）、模套、试模（三联模）、抗折试验机、抗压试验机及抗折与抗压夹具、刮平直尺等。

三、试验方法及步骤1、试验前准备（1）将试模擦净，四周模板与底座的接触面应涂黄油，紧密装配，防止漏浆，内壁均匀刷一层薄机油。

（2）水泥与标准砂的质量比为1：3，水灰比为0.5。

（3）每成型三条试件需称量水泥450±2g，标准砂1350±5g。

拌合用水量为225±1ml。

（4）标准砂应符合GB/T17671-1999要求。

2、试件成型（1）把水加入锅里，再加入水泥，把锅固定。

然后立即开动机器，低速搅拌30s后，在第二个30s开始的同时均匀地将砂子加入，把机器转至高速再加拌30s。

停拌90s，在第一个15s内用一胶皮刮具将叶片和锅壁上的胶砂，刮入锅中间。

在高速下继续搅拌60s。

各个搅拌阶段，时间误差应在±1s之内。

（2）将空试模和模套固定在振实台上，用一个适当勺子直接从搅拌锅里将胶砂分二层装入试模，装第一层时，每个槽内约放300g胶砂，用大播料器垂直架在模套顶部沿每个模槽来回一次将料层播平，接着振实60次。

再装入第二层胶砂，用小播平器播平，再振实60次。

（3）从振实台上取下试模，用一金属直尺以近90度架在试模模顶的一端，然后沿试模长度方向以横向锯割动作慢慢向另一端移动，一次将超过试模部分的胶砂刮去，并用同一直尺以近乎水平的情况下将试体表面抹平。

（4）在试模上作标记或加字条表明试件编号和试件相对于振实台的位置。

（5）试验前和更换水泥品种时，搅拌锅、叶片等须用湿布抹擦干净。

3、养护（1）试件编号后，将试模放入雾室或养护箱（温度20±1℃，相对湿度大于90%），箱内篦板必须水平，养护20～24h后，取出脱模，脱模时应防止试件损伤，硬化较慢的水泥允许延期脱模，但须记录脱模时间。

水泥强度检验方法国家新标准水泥强度是指水泥经过一定时间养护后，在特定试验条件下的抗压强度或抗拉强度。

水泥的强度是评定其质量的重要指标之一，对于确保工程建设的安全和质量起到关键作用。

为了规范水泥强度的检验方法，国家制定了新的标准（标准编号：GB/T 17671-1999）。

水泥强度的检验方法主要有以下几个方面：1. 抗压强度的检验：抗压强度是衡量水泥的主要强度参数之一。

根据新标准，抗压强度的检验可以采用标准试件和标准养护条件，进行水泥浆砂浆试块的加压试验。

试块的尺寸和试验条件需要根据具体需要和工程要求进行确定。

根据试验结果，计算出抗压强度值。

2. 抗拉强度的检验：抗拉强度是衡量水泥的另一个重要强度参数，对于某些工程中需要承受拉力的情况，抗拉强度的检验十分重要。

根据新标准，抗拉强度的检验可以采用标准试件和标准养护条件，进行水泥浆砂浆试块的拉伸试验。

试块的尺寸和试验条件需要根据具体需要和工程要求进行确定。

根据试验结果，计算出抗拉强度值。

3. 初凝时间的检验：水泥的初凝时间是指水泥浆砂浆在一定温度条件下开始凝固的时间。

根据新标准，初凝时间的检验可以通过细观法和试验法进行。

细观法主要是利用显微镜观察水泥浆砂浆的变化情况，确定初凝时间。

试验法则是根据试验结果，确定水泥浆砂浆凝固的开始时间。

4. 终凝时间的检验：水泥的终凝时间是指水泥浆砂浆在一定温度条件下完全凝固的时间。

根据新标准，终凝时间的检验可以通过振动法和感应法进行。

振动法主要是利用振动仪器对水泥浆砂浆进行振动，当振动感应结束时，即为终凝时间。

感应法则是根据试验结果，确定水泥浆砂浆完全凝固的时间。

总结起来，水泥强度的检验方法主要包括抗压强度、抗拉强度、初凝时间和终凝时间的检验。

具体的试验方法和试验条件需要根据具体的需要和工程要求进行确定。

这些检验方法能够准确评估水泥的质量和强度，为工程建设的安全和可靠提供了重要的依据。

水泥胶砂强度检验方法
水泥胶砂强度检验方法一般有以下几种：
1. 压缩强度检验方法：通过在标准试件上施加压力，测量试件的抗压强度。

常用的试件有立方体、圆柱体等，根据标准要求进行压缩测试，并记录试件的破坏荷载。

2. 抗拉强度检验方法：通过在试件两端施加拉力，测量试件的抗拉强度。

常用的试件有圆柱体、标准墙板等。

根据标准要求进行抗拉测试，并记录试件的破坏荷载。

3. 抗剪强度检验方法：通过在试件上施加剪切力，测量试件的抗剪强度。

常用的试件有剪切试块、标准剪切墙等。

根据标准要求进行抗剪测试，并记录试件的破坏荷载。

4. 弯曲强度检验方法：通过在试件上施加弯曲力，测量试件的抗弯曲强度。

常用的试件有梁、标准钢筋弯曲试验等。

根据标准要求进行弯曲测试，并记录试件的破坏荷载或挠度。

以上是常见的水泥胶砂强度检验方法，具体的检验方法会根据实际情况和标准要求选择。

在进行强度检验时，需要遵守相应的操作规程和标准，以确保测试结果
准确可靠。

水泥强度的测定方法一、引言水泥是建筑材料中常用的一种，其强度是评价水泥质量好坏的重要指标之一。

测定水泥强度的方法有多种，本文将介绍几种常用的水泥强度测定方法。

二、初凝时间测定法初凝时间是指水泥浆体开始凝结的时间，是测定水泥强度的重要参数之一。

初凝时间测定法是通过观察水泥浆体的变化来判断初凝时间。

具体操作方法为：将水泥与适量的水混合，搅拌均匀后倒入模具中，观察水泥浆体的变化，当水泥浆体开始凝结时，记录时间，即为初凝时间。

三、终凝时间测定法终凝时间是指水泥浆体完全凝结的时间，也是测定水泥强度的重要参数之一。

终凝时间测定法是通过观察水泥浆体的变化来判断终凝时间。

具体操作方法与初凝时间测定法类似，只是在观察水泥浆体变化时，要等到水泥浆体完全凝结后，记录时间，即为终凝时间。

四、压缩强度测定法压缩强度是指水泥在受力作用下的抗压能力，是评价水泥强度的重要指标之一。

压缩强度测定法是通过将水泥制成试样，施加一定的压力，测定水泥试样的抗压能力来判断水泥强度。

具体操作方法为：将水泥与适量的水混合，搅拌均匀后倒入模具中，用压力机施加一定的压力，测定水泥试样的抗压能力，即为水泥的压缩强度。

五、抗折强度测定法抗折强度是指水泥在受力作用下的抗折能力，也是评价水泥强度的重要指标之一。

抗折强度测定法是通过将水泥制成试样，施加一定的弯曲力，测定水泥试样的抗折能力来判断水泥强度。

具体操作方法为：将水泥与适量的水混合，搅拌均匀后倒入模具中，用弯曲试验机施加一定的弯曲力，测定水泥试样的抗折能力，即为水泥的抗折强度。

六、剪切强度测定法剪切强度是指水泥在受力作用下的抗剪能力，也是评价水泥强度的重要指标之一。

剪切强度测定法是通过将水泥制成试样，施加一定的剪切力，测定水泥试样的抗剪能力来判断水泥强度。

具体操作方法为：将水泥与适量的水混合，搅拌均匀后倒入模具中，用剪切试验机施加一定的剪切力，测定水泥试样的抗剪能力，即为水泥的剪切强度。

七、总结水泥强度的测定是评价水泥质量好坏的重要手段之一。

水泥强度检验评定标准
水泥强度检验评定标准如下：
１．烧失量：Ⅰ型硅酸盐水泥烧失量不得超过3.0%，Ⅱ型硅酸盐水泥烧失量不得超过3.5%；普通硅酸盐水泥烧失量不得超过5.0%。

２．细度：硅酸盐水泥比表面积大于300m2/Kg；普通水泥0.080mm方孔筛余不得超过10.0%。

３．凝结时间：硅酸盐水泥初凝不得早于45min，终凝时间不得迟于6.5h；普通水泥初凝不得早于45min，终凝时间不得迟于10h。

４．安定性：沸煮法检验必须合格。

５．强度：水泥强度等级按规定龄期的抗折强度与抗压强度来划分，各强度等级水泥的各龄期强度不得低于规定的标准。

水泥抗压强度测试标准
一、测试目的
进行水泥抗压强度测试，是为了检验水泥的力学性能，确保其满足工程设计和施工要求。

二、测试依据
测试应遵循以下标准：
- _《通用硅酸盐水泥》_(注明：国家标准编号，如GB/T 175-2007)
- _《水泥物理检验方法》_(注明：国家标准编号，如GB/T 176-2008)
三、测试设备
1. 抗压强度试验机：应具备以下条件：
最大试验力不小于_（填写数值）_ kN
试验力示值误差不大于_（填写数值）_ %
试验力加载速度可调，加载速度范围_（填写范围）_
2. 试模：应符合以下要求：
尺寸_（填写尺寸）_
表面光滑，无划痕、气泡等缺陷
四、测试步骤
1. 试件准备：按照规定的方法和条件制作水泥试件。

2. 试件养护：将试件放置在标准养护条件下养护至规定龄期。

3. 测试操作：
将试件放置在抗压强度试验机上，确保试件与试验机压板接触良好。

开启试验机，按照规定的加载速度对试件施加压力。

当试件达到破坏状态时，记录最大抗压强度值。

五、结果计算
1. 每个试件的抗压强度按下式计算：
抗压强度（MPa）= _（填写计算公式）_
2. 取_（填写数量）_ 个试件的平均值作为该批次水泥的抗压强度。

六、注意事项
1. 测试过程中，要确保试验机工作稳定，避免因设备故障导致测试数据不准确。

2. 试件在养护过程中，要严格控制环境条件，确保试件质量。

3. 测试人员要具备相应的操作技能，确保测试过程规范、准确。

以上就是水泥抗压强度测试标准的详细内容，希望对您有所帮助。

水泥强度检验方法国家新标准水泥强度检验方法是评估水泥品质和性能的重要指标之一。

为了提高水泥强度检验的准确性和可靠性，国家在新标准中对水泥强度检验方法进行了规范和更新。

水泥强度检验方法国家新标准的参考内容包括以下几个方面：1. 试验设备及仪器：国家新标准中明确了水泥强度检验需要使用的试验设备及仪器的要求。

例如，压力机应具备稳定的负荷速度、准确的负荷显示和控制系统等特点。

此外，还需要提供适当的对测量范围和精确度的要求，确保试验结果的准确性。

2. 试样制备：新标准中对于水泥试样的制备也进行了详细规定。

例如，试样的尺寸应符合标准要求，并且需要在同一试样中进行多次测量以获得平均值。

此外，还要注意试样制备过程中的注意事项，如干燥条件、振实度等。

3. 试验方法：国家新标准中规定了不同水泥强度的检验方法。

例如，对于抗压强度的检验，可以使用静态或动态加载方法。

对于抗折强度的检验，可以采用三点弯曲试验。

此外，还包括对抗冻性、早期强度和减水率等水泥特性的检验方法。

4. 试验条件和环境：国家新标准中要求在进行水泥强度检验时要注意试验条件和环境的控制。

例如，在试验过程中要保证试样的温度、湿度和振动等条件符合标准要求。

此外，还需要注意试验设备的校准和保养，以确保测试结果的准确性和可靠性。

5. 数据处理和结果评定：新标准中还规定了水泥强度试验结果的处理和评定方法。

例如，可以通过计算平均强度值和标准偏差来评估试验结果的可靠性。

此外，还要对试验结果进行统计分析和比较，以确定水泥强度是否符合标准要求。

综上所述，水泥强度检验方法国家新标准的参考内容主要包括试验设备及仪器的要求、试样制备方法、试验方法、试验条件和环境的控制，以及数据处理和结果评定方法。

这些参考内容的规范和更新有助于提高水泥强度检验的准确性和可靠性，进一步保证水泥产品的质量和性能。

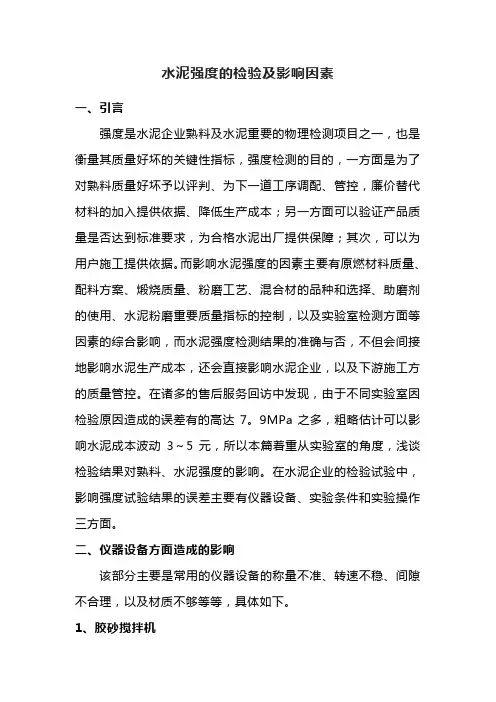

水泥强度的检验及影响因素一、引言强度是水泥企业熟料及水泥重要的物理检测项目之一，也是衡量其质量好坏的关键性指标，强度检测的目的，一方面是为了对熟料质量好坏予以评判、为下一道工序调配、管控，廉价替代材料的加入提供依据、降低生产成本；另一方面可以验证产品质量是否达到标准要求，为合格水泥出厂提供保障；其次，可以为用户施工提供依据。

而影响水泥强度的因素主要有原燃材料质量、配料方案、煅烧质量、粉磨工艺、混合材的品种和选择、助磨剂的使用、水泥粉磨重要质量指标的控制，以及实验室检测方面等因素的综合影响，而水泥强度检测结果的准确与否，不但会间接地影响水泥生产成本，还会直接影响水泥企业，以及下游施工方的质量管控。

在诸多的售后服务回访中发现，由于不同实验室因检验原因造成的误差有的高达7。

9MPa之多，粗略估计可以影响水泥成本波动3～5元，所以本篇着重从实验室的角度，浅谈检验结果对熟料、水泥强度的影响。

在水泥企业的检验试验中，影响强度试验结果的误差主要有仪器设备、实验条件和实验操作三方面。

二、仪器设备方面造成的影响该部分主要是常用的仪器设备的称量不准、转速不稳、间隙不合理，以及材质不够等等，具体如下。

1、胶砂搅拌机(1)搅拌叶片与锅底、锅壁之间的间隙：使用搅拌机时，叶片与锅壁、锅底之间的间隙应特别注意，需定期检查测量，距离应调至符合要求的位置。

经试验统计，叶片与锅壁间隙为1．5mm 时与间隙0．5mm或3．0mm的试验相比，试验结果的相对误差一般在1．0％左右。

间隙越大，会导致锅底的水泥无法充分和水搅拌均匀，甚至搅拌结束仍出现干料的情况造成检测结果偏低；间隙越小，由于试验所用的标准砂为级配砂(一般为粗、中、细三级级配，后文详解)，会因叶片和锅壁的磨擦剪切作用将级配砂中大粒径的粗沙磨细，导致沙子平均粒径变小，早期强度虚高。

所以胶砂搅拌机叶片与锅壁、锅底的间隙应保持在3．0±1．0mm，且应至少12个月用专用的塞尺测量一次。
