超高强度钢板冲压件热成形工艺热成形技术是近年来出现的一项专门用于生产汽车高强度钢板冲压件的先进制造技术。
本文介绍了该技术的原理,讨论了材料,工艺参数.模具等热成形工艺的主要影响因素,完成了汽车典型件热成形工艺试验试制。
获得了合格的成形件。
检测结果表明。
成形件的微观组织为理想的条状马氏体,其抗拉强度.硬度等性能指标满足生产要求。
1前言在降低油耗、减少排放的诸多措施中.减轻车重的效果最为明显.车重减轻10%.可节省燃油 3%一7%,因此塑料.铝合金.高强度钢板等替代材料在车辆制造中开始使用。
其中,高强度钢板可以通过减小板厚或者截面尺寸等方式减轻零件质量.在实现车辆轻量化和提高安全性方面比其他材料有明显优势,可以同时满足实现轻量化和提高安全性的要求,因此其在汽车领域内的应用越来越广泛。
热成形技术是近年来出现的一项专门用于成形高强度钢板冲压件的新技术,该项技术以板料在红热状态下冲压成形并同时在模具内被冷却淬火为特征.可以成形强度高达1500MPa的冲压件,广泛用于车门防撞梁.前后保险杠等保安件以及A柱,B柱.C柱.中通道等车体结构件的生产。
由于具有减轻质量和提高安全性的双重优势,目前.这一技术在德国.美国等工业发达国家发展迅速.并开发出商品化的高强钢热冲压件生产线.高强钢热冲压件在车辆生产中应用也很 .一吉林大学材料学院谷诤巍姜超●机械科学研究总院先进制造技术研究中心单忠德徐虹广泛。
国内汽车业对该项技术也十分认同,并有少数几个单位从国外耗巨资引入了相关技术与生产线, 为一汽-大众等汽车制造公司的部分车型配套热冲压件,关于该项技术的研究工作也已经开始。
本文阐述了热冲压成形工艺原理,对典型冲压件的热冲压成形工艺进行试验研究。
2热冲压成形工艺原理热成形工艺原理如图 1。
首先把常温下强度为500-600MPa的高强度硼合金钢板加热蛩J880-950℃.使之均匀奥氏体化. 然后送入内部带有冷却系统的模具内冲压成形.之后保压快速冷却淬火.使奥氏体转变成马氏体.成形件因而得到强化硬化.强度大幅度提高。
超高强度钢板冲压件热成形工艺摘要：随着国民物质生活水平的提高，大家对汽车安全性的要求也越来越强烈，因此，高强度、超高强度钢板在汽车车身上的应用也越来越广泛。
然而，由于高强度、超高强度钢板在常温下强度较高，变形抗力比较大，导致利用常规冷冲压成形的方式很难成形，因此高强度、超高强度钢板热冲压成形技术就应运而生。
目前，高强度钢板热冲压成形零件已经广泛应用于国内外汽车车身的重要零件上。
关键词：热冲压成形；超高强度钢板；模具设计；冷却系统；数值模拟；一、热冲压成形工艺原理首先把常温下强度为500~600MPa的高强度硼合金钢板加热到880~950℃，使之均匀奥氏体化，然后送入内部带有冷却系统的模具内冲压成形，之后保压快速冷却淬火，使奥氏体转变成马氏体，成形件因而得到强化硬化，强度大幅度提高。
比如经过模具内的冷却淬火，冲压件强度可以达到1500MPa，强度提高了250%以上，因此该项技术又被称为“冲压硬化”技术。
实际生产中，热冲压工艺又分为两种，即直接工艺和间接工艺。
直接工艺，下料后，直接把钢板加热然后冲压成形，主要用于形状比较简单变形程度不大的工件。
对于一些形状复杂的或者拉深深度较大的工件，则需要采用间接工艺，先把下好料的钢板预变形，然后再加热实施热冲压，二、热冲压成形工艺的主要影响因素2.1材料热冲压成形工艺中采用的是一种特殊的具有自硬性的硼合金高强度钢板。
和现在的双相钢、相变诱导塑性钢、复相钢、马氏体钢等汽车高强度钢板不同，这些钢板常温下强度就很高，并且通常都采用冷冲压工艺制造零部件，成形前后零件的微观组织没有变化，强度等指标基本上保持不变。
而热成形工艺中使用的硼合金钢板是一种低碳微合金钢，添加了一定量的B元素，提高了钢板的淬火性能，成形后发生相变，强度等指标成倍提高。
另外，还添加了Ti，Cr，Mo，Cu，Ni等多种合金微量儿素，因而提高了材料的屈服强度以及其他力学性能，材料力学性能也很稳定。
典型的热冲压成形钢板22MnB5的下要成分，这种钢板常温下的强度不很高，抗拉强度仅有500700MPa，塑性、可成形性等性能也很好，而通过热成形工艺的加热、成形、冷却后，成形件被淬火，微观组织转变成马氏体，强度、硬度等指标大幅度提高，屈服强度可以达到1000MPa以上，抗拉强度达到1500MPa，硬度可以达到50HRC。
超高强度钢在热冲压成形研究进展（上）作者：马鸣图张宜生宋磊峰吴娥梅王义林路洪洲来源：《新材料产业》 2015年第9期文/ 马鸣图1 张宜生2 宋磊峰1 吴娥梅3 王义林2 路洪洲41. 中国汽车工程研究院股份有限公司2. 华中科技大学，材料成形与模具技术国家重点实验室3. 重庆新材料工程中心4. 中信微合金化技术中心/ 中信金属有限公司2014年中国汽车总产量为2 372万辆，保有量已达1.5亿辆，中国石油消耗量已超过5亿t，进口超过3亿t，对外进口的依存度超过60%。
汽车消耗石油占中国石油消耗的65%。
每消耗1L汽油，将产生2.5k g的二氧化碳（C O2），2014年由汽车燃油的消耗量所产生的C O2排放量已超过10亿t。
随着汽车工业产量的增多和保有量的增大，油耗和C O2排放量还会迅速增加，因此汽车工业节能减排刻不容缓。
一系列的研究和试验均表明，汽车的油耗与汽车的自重呈线性关系，以乘用车为例，汽车自重每下降10%，油耗和排放下降6%～8%，汽车轻量化是节能减排的有效手段之一[1]。
汽车工业发展带来的另一个问题是安全。
为提升汽车的安全性，各类汽车的安全法规包括正碰、侧碰、追尾、偏置碰、翻滚等等日益严格[2]。
为保证汽车的安全性，就必须应用高碰撞吸能的材料或采用厚度较高的材料，车子的质量增加，虽然可提高安全性，但和油耗法规，节能减排有矛盾。
既要轻量化，又要保证车辆的安全性，既要满足油耗法规，又要满足车辆的安全法规，一个有效的手段就是应用高强度钢和超高强度钢，但高强度钢的应用带来了成形困难、模具寿命低，回弹大等问题，热冲压成形是获得超高强度构件而又有效减少回弹，又能保证模具寿命和合理价格的一个有效的工艺技术和方法。
正是在这种背景下，热冲压成形技术伴随汽车工业的发展和各类法规的严格实施而迅速发展，并在汽车工业迅速扩大应用。
一、高强度钢的发展及其在汽车工业中的应用[3-5]汽车高强度钢和先进高强度钢缘起于20世纪70年代的石油危机，当时的石油输出国组织提高石油价格，汽车工业领域开始推广应用高强度钢，人们开始青睐于汽车的轻量化和节能减排。

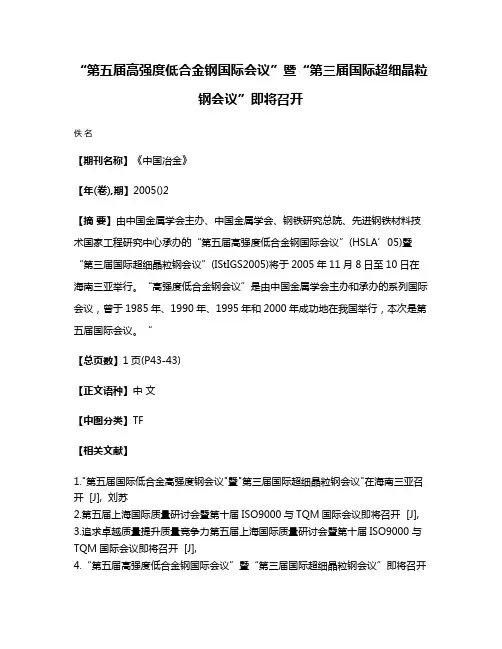

“第五届高强度低合金钢国际会议”暨“第三届国际超细晶粒
钢会议”即将召开
佚名
【期刊名称】《中国冶金》
【年(卷),期】2005()2
【摘要】由中国金属学会主办、中国金属学会、钢铁研究总院、先进钢铁材料技术国家工程研究中心承办的“第五届高强度低合金钢国际会议”(HSLA’05)暨“第三届国际超细晶粒钢会议”(IStIGS2005)将于2005年11月8日至10日在海南三亚举行。
“高强度低合金钢会议”是由中国金属学会主办和承办的系列国际会议，曾于1985年、1990年、1995年和2000年成功地在我国举行，本次是第五届国际会议。
“
【总页数】1页(P43-43)
【正文语种】中文
【中图分类】TF
【相关文献】
1."第五届国际低合金高强度钢会议"暨"第三届国际超细晶粒钢会议"在海南三亚召开 [J], 刘苏
2.第五届上海国际质量研讨会暨第十届ISO9000与TQM国际会议即将召开 [J],
3.追求卓越质量提升质量竞争力第五届上海国际质量研讨会暨第十届ISO9000与TQM国际会议即将召开 [J],
4.“第五届高强度低合金钢国际会议”暨“第三届国际超细晶粒钢会议”即将召开
[J],
5.“第三届国际超细晶粒钢会议”和“高强度低合金钢会议”会讯 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

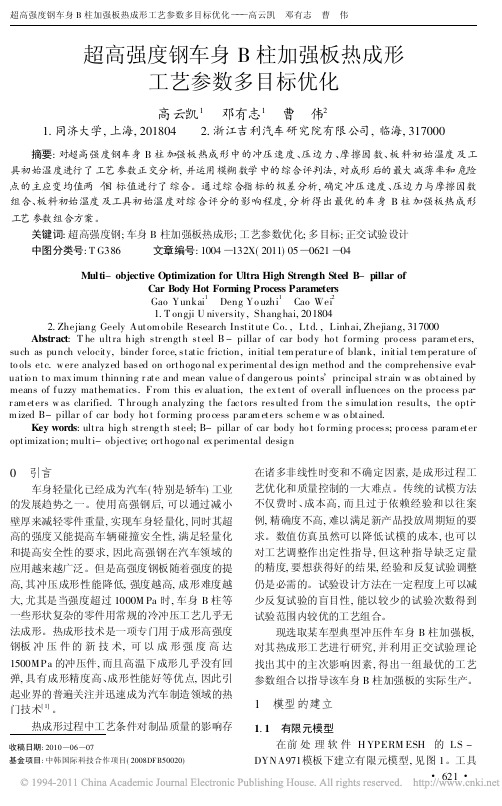

超高强度钢车身B 柱加强板热成形工艺参数多目标优化高云凯1 邓有志1 曹 伟21.同济大学,上海,2018042.浙江吉利汽车研究院有限公司,临海,317000摘要:对超高强度钢车身B 柱加强板热成形中的冲压速度、压边力、摩擦因数、板料初始温度及工具初始温度进行了工艺参数正交分析,并运用模糊数学中的综合评判法,对成形后的最大减薄率和危险点的主应变均值两个目标值进行了综合。
