触摸延时开关工作原理
触摸延时开关是一种可以通过触摸来控制电路延时开关的装置。
它通过对电路中的触摸板进行触摸，来实现对开关的控制。
以下是触摸延时开关的工作原理：
1. 触摸板感应：触摸延时开关通常由一个带有感应电路的触摸板组成。
当手指接触触摸板时，感应电路会产生电流信号。
2. 信号处理：感应电路会将接收到的电流信号转换为触摸信号，并将其发送到后续的信号处理电路。
3. 延时控制：信号处理电路会根据接收到的触摸信号来进行延时控制。
延时控制电路一般包括计时器和触发器等元件，通过对这些元件进行设定，可以控制开关的延时时间。
4. 电路切换：在设定的延时时间之后，延时控制电路会产生一个触发信号，用于触发电路的切换。
触发信号可以通过继电器、晶体管等元件来实现电路的切换。
5. 开关状态变更：根据触发信号，电路会切换至相应的状态。
开关可以是开启或关闭状态，这取决于延时控制电路中的设定。
通过以上的工作原理，触摸延时开关可以实现通过触摸触发电路的延时切换，从而实现对开关的控制。
它在电路控制方面具有便捷性和灵活性，能够广泛应用于各种需要延时控制的场景中。
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。
延时开关工作原理
延时开关是一种能够在一定时间延迟后自动切换开关状态的装置。
它通常用于控制电路中的电器设备，如灯光、电机等。
延时开关的工作原理基于一个简单的电路设计。
它主要由一个计时器和一个继电器组成。
计时器的作用是在设定的延时时间结束后发出触发信号，而继电器则根据这个信号来切换开关状态。
具体而言，延时开关的工作过程如下：
1. 初始状态下，继电器处于常闭状态，即通电情况下断开电路。
电流无法通过继电器流向被控制的电器设备，设备处于关闭状态。
2. 当计时器开始计时时，它会同步开始充电。
3. 当计时器计时到达设定的延时时间时，充电电压达到继电器的触发电压，触发器被触发，导致继电器切换状态。
4. 继电器切换到常开状态，电流可以通过继电器流向被控制的电器设备，设备得以打开。
5. 当计时器充电完成后，它会发出电流断开的信号，继电器收到信号后切换回常闭状态。
6. 继电器恢复常闭状态后，电流无法再次流向被控制的电器设
备，设备重新关闭。
因此，延时开关能够在设定的延时时间后自动切换开关状态，从而实现电器设备的自动控制。
这种装置常见于需要一定延时后才能打开或关闭的场合，例如室内照明、设备保护等。
触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。
当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。
触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED 发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。
D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。
松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时， V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。
调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。
图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。
触摸电子开关电路原理图三极管延时开关电路原理图前面介绍了几种光控（开关电路），都用到了继电器，现在再介绍两种开关电路，分别是是触摸（电子）开关电路和三极管延时开关电路，也用到了继电器，小伙伴们可以进行对比学习一下。
触摸电子开关电路这个电路主要是由触发（控制器）电路和控制执行电路两部分组成。
V1、V2、V3、V4和R1、R2、R3、R4等组成触摸控制电路。
触摸电子开关电路原理简介当用手触及电极“1”时，人体的感应（信号）经过V3放大后，使V1导通，V1集电极为低电平，V4的基极也为低电平，故V4截止，其集电极为高电平，V5的基极也为高电平，故V5导通，继电器K吸合，常开触点闭合，同时并接在继电器K线圈两端上的（LED）1也被点亮，指示开关处于吸合状态。
当用手触及电极“2”时，人体的感应信号经过V2放大，使V4导通，V4集电极为低电平，故V5的基极也为低电平，V5将处于截止状态，继电器K线圈将失电，常开触点将处于断开状态，LED1也将熄灭，指示开关处于断开状态。
实验提示触摸开关的动作主要是依靠人体的感应电，而环境的湿度对人体的感应电量存在一定的影响。
如果环境湿度过高，则人体感应的电量会有所下降，电路可能会不发生动作，或者动作不灵敏、不可靠。
此时可以通过增加放大电路的放大倍数来解决。
触极开关“1”和“2”，可用剥去塑料绝缘皮的导线作用。
三极管延时开关电路这里介绍一个用三只三极管组成的延时开关电路，其延时时间可在几秒钟至100多分钟，可以作为家用电器的延时装置，电路结构简单、可靠，可以满足一般家庭使用。
三极管延时开关电路原理介绍三极管V1、V2组成复合电路，与（电容）C1、R1、RP1等共同组成延时电路。
（电源）未接通时，电容C1未充电；当电源未接通后，由于电容C1两端电压不能突变，近似于短路，故V1基极为高电平，V1、V2导通，集电极为低电平，该低电平经R3后，送到V3的基极，由于V3是PNP型三极管，所以V3导通，继电器K吸合，电源正极经过继电器K已经闭合的常开触点，点亮LED1，表明开关现在处于接通状态。

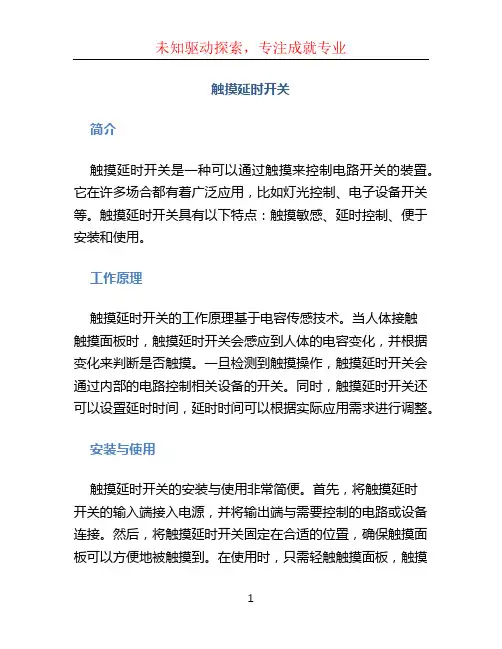

触摸延时开关简介触摸延时开关是一种可以通过触摸来控制电路开关的装置。
它在许多场合都有着广泛应用，比如灯光控制、电子设备开关等。
触摸延时开关具有以下特点：触摸敏感、延时控制、便于安装和使用。
工作原理触摸延时开关的工作原理基于电容传感技术。
当人体接触触摸面板时，触摸延时开关会感应到人体的电容变化，并根据变化来判断是否触摸。
一旦检测到触摸操作，触摸延时开关会通过内部的电路控制相关设备的开关。
同时，触摸延时开关还可以设置延时时间，延时时间可以根据实际应用需求进行调整。
安装与使用触摸延时开关的安装与使用非常简便。
首先，将触摸延时开关的输入端接入电源，并将输出端与需要控制的电路或设备连接。
然后，将触摸延时开关固定在合适的位置，确保触摸面板可以方便地被触摸到。
在使用时，只需轻触触摸面板，触摸延时开关就会自动判断是否触摸，并根据设置的延时时间控制相关设备的开关。
若需要调整延时时间，可通过触摸延时开关上的按钮进行设置。
应用场景触摸延时开关广泛应用于各种场合，下面列举一些常见的应用场景：1. 家庭照明系统触摸延时开关可以用于家庭照明系统，通过轻触触摸面板，可以方便地控制灯光的开关。
并且，通过设置延时时间，可以实现延时关闭灯光的功能，提高能源利用效率。
2. 公共场所设备控制在公共场所，触摸延时开关可以用来控制各种设备的开关，比如自动门、空调等。
触摸延时开关的操作简便，适用于不同年龄、不同使用者的场所。
3. 工业自动化控制触摸延时开关在工业自动化控制领域也有广泛应用。
通过触摸延时开关可以方便地实现对工业设备的控制，提高生产效率和安全性。
优点与局限触摸延时开关具有以下优点： - 操作简便：只需轻触触摸面板即可实现开关控制，无需复杂的按钮设置。
- 延时控制：可以根据实际需求设置延时时间，提高灵活性。
- 便于安装：安装简单方便，适用于各种场合。
然而，触摸延时开关也存在一些局限： - 对触摸面板的要求较高：触摸面板需要保持干净，并且要求在高温环境中能正常工作。

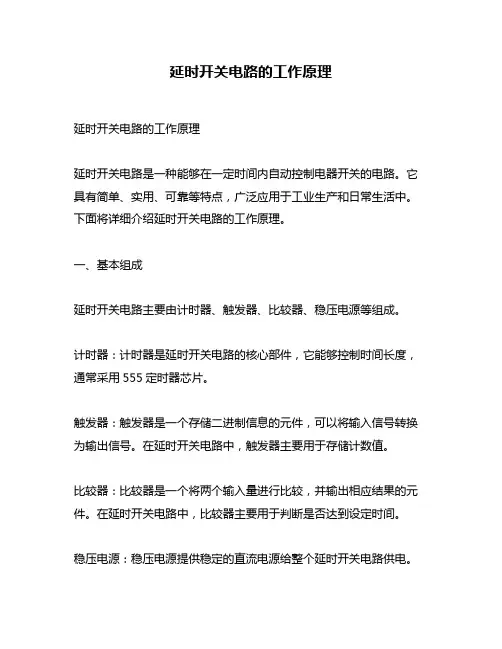

延时开关电路的工作原理延时开关电路的工作原理延时开关电路是一种能够在一定时间内自动控制电器开关的电路。
它具有简单、实用、可靠等特点，广泛应用于工业生产和日常生活中。
下面将详细介绍延时开关电路的工作原理。
一、基本组成延时开关电路主要由计时器、触发器、比较器、稳压电源等组成。
计时器：计时器是延时开关电路的核心部件，它能够控制时间长度，通常采用555定时器芯片。
触发器：触发器是一个存储二进制信息的元件，可以将输入信号转换为输出信号。
在延时开关电路中，触发器主要用于存储计数值。
比较器：比较器是一个将两个输入量进行比较，并输出相应结果的元件。
在延时开关电路中，比较器主要用于判断是否达到设定时间。
稳压电源：稳压电源提供稳定的直流电源给整个延时开关电路供电。
二、工作原理当输入信号到达计时器后，计时开始。
通过调整555定时芯片上R1和C1的值可以设置不同的时间长度。
当计时器计时结束后，触发器被触发，输出信号。
通过比较器判断输出信号是否达到设定时间，如果达到，则控制电器开关关闭或打开。
具体工作原理如下：1. 初始状态：计时器和触发器均处于复位状态，输出信号为低电平。
2. 计时开始：当输入信号到达计时器后，555定时芯片开始计时。
同时，稳压电源提供稳定的直流电源给整个延时开关电路供电。
3. 计数值存储：计数值通过触发器进行存储。
每经过一个时间单位（如1秒），计数值加1。
4. 达到设定时间：当计数值达到设定时间（如10秒）后，触发器被触发，输出信号变为高电平。
5. 控制电器开关：通过比较器判断输出信号是否达到设定时间。
如果达到，则控制电器开关关闭或打开。
6. 复位状态：在一次操作完成后，延时开关电路会自动复位，并等待下一次输入信号。
三、应用场景延时开关电路广泛应用于各种领域中，例如：1. 工业生产中的自动化控制系统中；2. 家庭照明系统中的智能控制；3. 汽车电子系统中的自动控制等。
四、总结延时开关电路是一种实用、可靠的电路，能够在一定时间内自动控制电器开关。

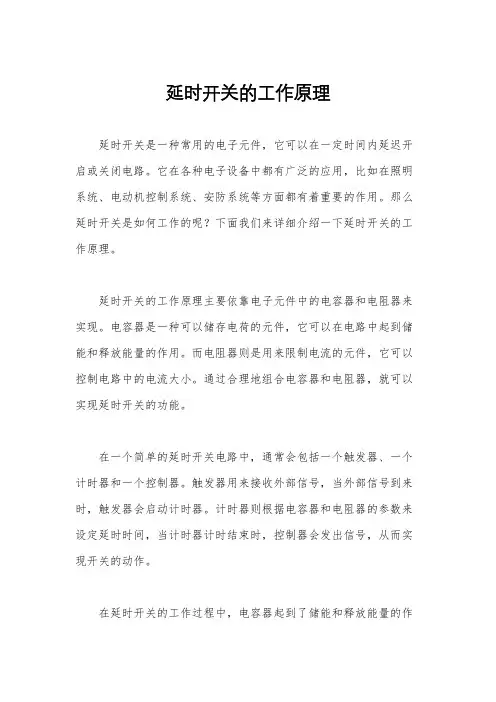

延时开关的工作原理延时开关是一种常用的电子元件，它可以在一定时间内延迟开启或关闭电路。
它在各种电子设备中都有广泛的应用，比如在照明系统、电动机控制系统、安防系统等方面都有着重要的作用。
那么延时开关是如何工作的呢？下面我们来详细介绍一下延时开关的工作原理。
延时开关的工作原理主要依靠电子元件中的电容器和电阻器来实现。
电容器是一种可以储存电荷的元件，它可以在电路中起到储能和释放能量的作用。
而电阻器则是用来限制电流的元件，它可以控制电路中的电流大小。
通过合理地组合电容器和电阻器，就可以实现延时开关的功能。
在一个简单的延时开关电路中，通常会包括一个触发器、一个计时器和一个控制器。
触发器用来接收外部信号，当外部信号到来时，触发器会启动计时器。
计时器则根据电容器和电阻器的参数来设定延时时间，当计时器计时结束时，控制器会发出信号，从而实现开关的动作。
在延时开关的工作过程中，电容器起到了储能和释放能量的作用。
当外部信号到来时，电容器会开始储存电荷，当计时器计时结束时，电容器会释放储存的电荷，从而触发控制器发出信号。
而电阻器则起到了限制电流的作用，它可以控制电路中的电流大小，从而影响延时时间的长短。
除了电容器和电阻器，延时开关中还会包括一些其他的元件，比如晶体管、继电器等。
这些元件可以帮助延时开关实现更复杂的功能，比如在电路中加入逻辑控制、反馈控制等功能。
通过这些元件的合理组合，延时开关可以实现更加灵活和可靠的延时控制。
总的来说，延时开关的工作原理是通过电容器和电阻器来实现的。
电容器可以储存和释放电荷，而电阻器可以限制电流大小。
通过合理地组合这些元件，延时开关可以实现各种不同的延时控制功能。
在实际的电子设备中，延时开关会根据具体的应用需求来设计和制造，从而实现各种不同的功能。
希望通过本文的介绍，读者对延时开关的工作原理有了更清晰的了解。

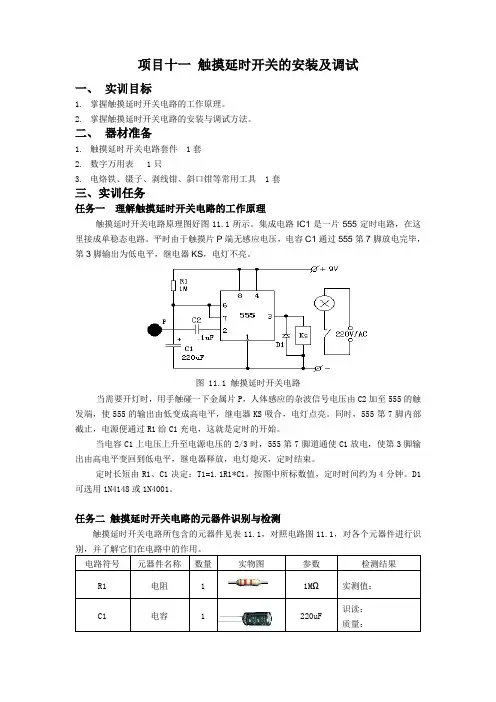

项目十一触摸延时开关的安装及调试一、实训目标1.掌握触摸延时开关电路的工作原理。
2.掌握触摸延时开关电路的安装与调试方法。
二、器材准备1.触摸延时开关电路套件 1套2.数字万用表 1只3.电烙铁、镊子、剥线钳、斜口钳等常用工具 1套三、实训任务任务一理解触摸延时开关电路的工作原理触摸延时开关电路原理图好图11.1所示。
集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS，电灯不亮。
图 11.1 触摸延时开关电路当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
任务二触摸延时开关电路的元器件识别与检测触摸延时开关电路所包含的元器件见表11.1，对照电路图11.1，对各个元器件进行识任务三触摸延时开关电路安装与调试安装：利用万能板对照电路原理图进行元器件的焊接和装配。
电路调试：1．电路安装完成后，应对电路图进行认真复查，确认安装无误后方可通电调试。
2．用手触摸触摸片，观察灯泡（亮/不亮）3．用手触摸触摸片，对灯泡开始亮到灭进行计时，所亮时间为。
4．更换R1电阻的阻值为500KΩ，重复第3题的调试，时间为。
5．综合3、4小题验证这个结果是否正确：定时长短由R1、C1决定：T1=1.1R1*C1。
四、训练总结1．谈谈你对本次训练的收获与体会。
五、项目训练评价表。

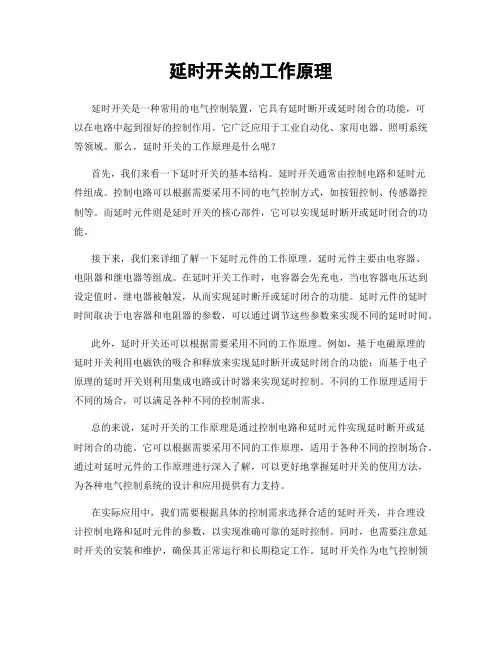

延时开关的工作原理延时开关是一种常用的电气控制装置，它具有延时断开或延时闭合的功能，可以在电路中起到很好的控制作用。
它广泛应用于工业自动化、家用电器、照明系统等领域。
那么，延时开关的工作原理是什么呢？首先，我们来看一下延时开关的基本结构。
延时开关通常由控制电路和延时元件组成。
控制电路可以根据需要采用不同的电气控制方式，如按钮控制、传感器控制等。
而延时元件则是延时开关的核心部件，它可以实现延时断开或延时闭合的功能。
接下来，我们来详细了解一下延时元件的工作原理。
延时元件主要由电容器、电阻器和继电器等组成。
在延时开关工作时，电容器会先充电，当电容器电压达到设定值时，继电器被触发，从而实现延时断开或延时闭合的功能。
延时元件的延时时间取决于电容器和电阻器的参数，可以通过调节这些参数来实现不同的延时时间。
此外，延时开关还可以根据需要采用不同的工作原理。
例如，基于电磁原理的延时开关利用电磁铁的吸合和释放来实现延时断开或延时闭合的功能；而基于电子原理的延时开关则利用集成电路或计时器来实现延时控制。
不同的工作原理适用于不同的场合，可以满足各种不同的控制需求。
总的来说，延时开关的工作原理是通过控制电路和延时元件实现延时断开或延时闭合的功能。
它可以根据需要采用不同的工作原理，适用于各种不同的控制场合。
通过对延时元件的工作原理进行深入了解，可以更好地掌握延时开关的使用方法，为各种电气控制系统的设计和应用提供有力支持。
在实际应用中，我们需要根据具体的控制需求选择合适的延时开关，并合理设计控制电路和延时元件的参数，以实现准确可靠的延时控制。
同时，也需要注意延时开关的安装和维护，确保其正常运行和长期稳定工作。
延时开关作为电气控制领域的重要装置，将继续发挥着重要的作用，为各种电气控制系统的自动化和智能化提供技术支持和保障。
通过对延时开关的工作原理进行深入了解，我们可以更好地掌握其使用方法，为各种电气控制系统的设计和应用提供有力支持。
延时开关原理延时开关是一种能够在一定时间延迟后自动开启或关闭的电气设备，它在很多领域都有着广泛的应用，比如自动灯光控制、电子设备的保护和控制等。
那么，延时开关的原理是怎样的呢？接下来我们将详细介绍延时开关的原理及其工作过程。
延时开关的原理主要基于定时器电路和触发器电路。
定时器电路是延时开关的核心部件，它能够在接收到触发信号后进行计时，并在设定的时间后输出控制信号。
而触发器电路则用于接收外部触发信号，并将其转换为定时器电路能够识别的触发脉冲。
通过这两个部件的协同工作，延时开关能够实现按时延迟开启或关闭的功能。
在延时开关的工作过程中，首先是接收到外部的触发信号，触发器电路将其转换为定时器电路能够识别的脉冲信号。
定时器电路开始计时，并在设定的时间后输出控制信号，从而实现对被控设备的开启或关闭。
这样，延时开关就能够根据设定的时间延迟后自动进行控制操作。
延时开关的原理虽然看似简单，但在实际应用中却有着很多的细节和技术要求。
比如，在设计定时器电路时需要考虑稳定性和精度，以确保延时开关能够准确可靠地工作。
另外，在选择触发器电路时也需要考虑其对外部触发信号的敏感度和稳定性，以确保能够准确地接收和转换触发信号。
除此之外，延时开关还需要考虑电气设备的安全性和稳定性。
在实际应用中，延时开关往往需要与电气设备配合工作，因此在设计和使用时需要考虑到电气设备的特性和要求，以确保延时开关能够安全可靠地工作，不会对电气设备造成损坏或危险。
总的来说，延时开关的原理是基于定时器电路和触发器电路的协同工作，通过接收外部触发信号并在一定时间延迟后自动进行控制操作。
在实际应用中，需要考虑到稳定性、精度和安全性等方面的要求，以确保延时开关能够准确可靠地工作。
希望通过本文的介绍，读者能够对延时开关的原理有一个更加清晰的认识。
延时开关工作原理
延时开关是一种用于控制电路中设备的启动和关闭时机的装置。
其工作原理主要涉及定时器和触发器的组合。
延时开关通常由以下几个主要构成部分组成：
1. 电源：提供供电电压用于驱动整个电路。
2. 定时器：定时器是延时开关的核心部分，可以设置一个或多个时间延迟参数。
当触发条件满足时，定时器开始计时，当计时器达到预设的时间后，将产生一个输出信号。
3. 触发器：触发器用于检测触发条件是否满足，并在满足条件时触发定时器。
触发条件可以是任何需要延时开关响应的事件，如按下按钮、检测到光线等。
4. 开关装置：开关装置用于控制被控制设备的启动和关闭。
根据实际需求，可以采用继电器、晶体管或触发器来实现。
基本工作原理如下：
当触发条件满足时，触发器将产生一个信号，触发定时器开始计时。
定时器根据预设的时间延迟参数进行计时。
当计时器计时结束时，会产生一个输出信号，驱动开关装置实现被控制设备的启动或关闭。
延时开关的工作原理可以根据具体的应用场景进行不同的设计
和实现方式。
例如，可以通过配备可变电阻或通过微控制器来实现定时器的时间参数的调整。
同时，还可以根据具体要求添加其他功能模块，如传感器模块、自动运行模式等，以满足不同应用的需求。
触摸式延时开关工作原理使用时，只要用手指摸一下触摸电极，灯就点亮，延时1分钟左右后会自动熄灭。
可以直接取代普通开关，不必改室内布线。
工作原理触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
元器件选择IC应采用CMOS数字集成电路CD4013，它为双D触发器，本电路里只使用它的一半，另一个D触发器悬空。
VS用2N6565、MCR100-8等小型塑封单向晶闸管，可控制100W以下任何照明电路。
VD1～VD4为1N4004～1N4007型整流二极管。
LED可用普通红色发光二极管，电阻均为RTX型1/8W碳膜电阻器。
C1、C2用CD11-16V型电解电容器，C3为瓷片电容器。
制作与使用印刷电路参考图，触摸片采用马口铁制作，并焊接一只2MΩ1/8W电阻，再引线到电路。
开关的延时时间主要由R3、C1数值决定，图示数据约1分钟左右。
若增大或缩短延时时间，可以增大或减小R3及C1数值。
（附图，请网友们不要随便更换）---------------适用范围：本产品适用于走廊、楼道、地下室、车库等场所的自动照明，安全、节能、方便。
功能特点：1、使用时只需触摸开关的金属片即导通工作，延长一段时间后开关自动关闭。
延时开关原理延时开关是一种能够自动控制电路打开或关闭一定时间后再恢复原状态的装置。
它是通过借助计时器或定时电路实现的。
延时开关通常由以下几个关键组成部分构成。
1. 计时器/定时电路：延时开关的关键部分，用于测量一定的时间间隔。
计时器可以是使用晶体管、电容器或集成电路构成的电子元件。
定时电路则是由电阻、电容、电感等组成的元件组合而成。
2. 触发器：当计时器/定时电路达到设定时间时，触发器会将电路切换至另一状态，以打开或关闭电路。
3. 控制开关：用于手动控制延时开关的开关，在需要时可以手动打开或关闭延时开关。
控制开关通常是一个单极单Throw （SPST）或双极单Throw（DPST）开关。
4. 输入和输出电路：输入电路用于接收来自电源或其他电路的输入信号，将信号传送至计时器或定时电路。
输出电路则用于将计时器完成计时后的信号传送至触发器，并通过触发器打开或关闭另一电路。
延时开关的工作原理如下：1. 当控制开关处于打开状态时，输入信号通过输入电路传送至计时器或定时电路。
2. 计时器根据预设的时间设定开始计时，期间会积累电荷或产生电流。
一旦达到设定时间，计时器会触发触发器。
3. 触发器通过改变其状态，切换电路至另一状态，使电路断开或连接。
这种状态的改变可以将其他电路开启或关闭。
4. 当控制开关关闭时，延时开关将恢复到初始状态，即触发器将切换回原来的状态，电路正常运行。
总体而言，延时开关通过计时器或定时电路的计时和触发器的触发机制，以及输入和输出电路的配合，实现了一段时间后自动开启或关闭电路的功能。
这在许多自动化控制和电路保护方面都有广泛应用。
延时开关的工作原理延时开关是一种在电器控制系统中广泛使用的设备，它的主要功能是能够在电器启动和停止的过程中提供一定程度的延迟。
这个设备的作用在很多情况下是非常关键的，比如一些工业生产场合，需要进行特定的工作操作，需要在电器启动一段时间后再进行，这时，延时开关就发挥了重要作用。
本文将详细介绍延时开关的工作原理。
一、什么是延时开关延时开关又称为时间继电器或延时继电器，它是一种电器控制设备，它的作用在很多情况下是非常重要的。
通过使用延迟开关，可以在电器启动或停止时提供一定程度的延迟，以便实现特定的操作。
延时开关通常使用在工业生产车间、高速公路隧道、厂房、商场等场合。
二、延时开关的组成延时开关主要由定时器、继电器和交流电源三部分组成。
其中定时器是关键的部分，它可以根据用户的需求来确定延迟的时间，继电器则负责在延时结束后开/关电器，交流电源则为延时开关供电。
三、延时定时器的工作原理延时定时器是延时开关的核心设备，根据不同的生产要求，延时定时器可以选择不同的工作模式来完成工作。
按照工作模式分类，延时定时器可以分为脉冲型、液晶型和电子时钟三种类型。
1.脉冲型定时器脉冲型定时器的基本工作原理是通过一个脉冲发生器产生一定周期的脉冲，来控制继电器的输出。
当继电器接通时，定时器的继电器间隔就会触发，从而控制继电器的输出。
2.液晶型定时器液晶型定时器是一种使用液晶显示屏的设备，本质上与脉冲型定时器相似，也是根据计时器的定时脉冲以控制继电器的输出。
区别在于通过液晶屏幕可以直观地显示剩余时间和设定时间，让用户更容易进行设定。
3.电子时钟型定时器电子时钟型定时器是一种基于电子时钟的设备，通过时钟单元的工作来控制继电器的输出。
它可以设置一个特定的时间来控制继电器的输出，在设定时间内有确定的延时时间。
四、延时开关的应用范围1.设备启动和停止控制在一些机械设备的操作控制中，需要进行特定的操作，需要在设备启动或停止后才能进行操作。
延时开关通过控制继电器的输出实现了这一点，在特定的时间点开/关设备。
延时开关的工作原理与应用1. 引言延时开关是一种常见的电控设备，它可以控制电路在一定时间内开启或关闭。
延时开关广泛应用于各行各业，例如家庭电器、照明设备、自动化生产线等。
在本文中，我们将介绍延时开关的工作原理及其常见的应用。
2. 工作原理延时开关的工作原理主要依靠计时器和触发器两个关键组件。
2.1 计时器（Timer）计时器是延时开关中的核心组件，它负责测量时间并在预设的时间间隔后触发指定的动作。
计时器可以是基于机械、电子或者数字技术实现的。
2.2 触发器（Trigger）触发器是控制延时开关动作的关键组件，它根据计时器的输出信号来打开或关闭电路。
触发器可以是电磁继电器、晶体管、集成电路等。
3. 延时开关的应用场景延时开关在各行各业都有广泛的应用，下面列举几个常见的应用场景：3.1 家庭电器延时开关常用于家庭电器的控制，例如： - 空调定时开关：可以通过设置延时时间，在指定的时间自动打开或关闭空调，提高家庭生活的舒适度。
- 池塘水泵控制：可以根据动植物的需要，定时打开或关闭池塘水泵，实现有效地水资源利用。
3.2 照明设备延时开关在照明设备中也有着重要的作用，例如： - 街道路灯控制：通过设置延时时间，使路灯在天黑后自动打开，在天亮前自动关闭，提供路面照明的同时节约能源。
- 办公室照明控制：可以设置延时时间，使办公室在无人时自动关闭照明设备，减少能源消耗。
3.3 自动化生产线延时开关在自动化生产线中用于优化生产效率，例如： - 机械装配线：延时开关可以控制机器在完成一项工序后延时启动下一项工序，提高生产效率。
- 包装线：通过设置延时时间，延时开关可以控制包装机在物品进入后产生一定的延时信号，确保物品完全被包装。
4. 总结延时开关是一种重要的电控设备，它的工作原理依靠计时器和触发器的配合。
延时开关在各行各业都有着广泛的应用，包括家庭电器、照明设备和自动化生产线等。
通过合理使用延时开关，我们可以提高生活和工作效率，实现节能和自动化控制的目标。
触摸式延时开关工作原理使用时，只要用手指摸一下触摸电极，灯就点亮，延时1分钟左右后会自动熄灭。
可以直接取代普通开关，不必改室内布线。
工作原理触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。
VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。
平时，VS处于关断状态，灯不亮。
VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。
此时LED发光，指示开关位置，便于夜间寻找开关。
IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。
当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。
这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
元器件选择IC应采用CMOS数字集成电路CD4013，它为双D触发器，本电路里只使用它的一半，另一个D触发器悬空。
VS用2N6565、MCR100-8等小型塑封单向晶闸管，可控制100W以下任何照明电路。
VD1～VD4为1N4004～1N4007型整流二极管。
LED可用普通红色发光二极管，电阻均为RTX型1/8W碳膜电阻器。
C1、C2用CD11-16V型电解电容器，C3为瓷片电容器。
制作与使用印刷电路参考图，触摸片采用马口铁制作，并焊接一只2MΩ1/8W电阻，再引线到电路。
开关的延时时间主要由R3、C1数值决定，图示数据约1分钟左右。
若增大或缩短延时时间，可以增大或减小R3及C1数值。
（附图，请网友们不要随便更换）---------------适用范围：本产品适用于走廊、楼道、地下室、车库等场所的自动照明，安全、节能、方便。
功能特点：1、使用时只需触摸开关的金属片即导通工作，延长一段时间后开关自动关闭。
2、应用控制，开关自动检测对地绝缘电阻，控制更可靠无误动作。
3、无触点电子开关，延长负载使用寿命。
4、触摸金属片地极零线电压小于36V的人体安全电压，使用对人体无害。
5、独特的两制设计，直接代替开关使用，可带动各类负载（日光灯、节能灯、白炽灯、风扇等）简单的按键式延时渐暗灯SW1闭合后，SCR1和D2轮流导通，LAMP1正常点亮。
SW1断开后，C1上的存储电压经R1放电来维持SCR1的导通，同时因D2被断开，故处于半波供电状态的LAMP1发光较暗。
当C1放电完毕后，SCR1在交流电过零时关断灯泡。
本电路适合制作床头开关。
2、延时开关3、简易渐暗／渐亮开关电路图1图2电路的右半部有单相可控硅3CT 1A／600V触发二极管D7和辅助电路R3、R2、C2、R1组成。
当C2充电电压达到D7的触发电压35V时，D7击穿产生触发脉冲，使可控硅导通，白炽灯有电流通过。
这部分电路是典型的可控硅调压电路。
由R1、C1组成的时常数为10～20s的充电电路使得由C2通过R2的电流随C2上的电压上升而增大，从而使C2达到D7的触发电压的时间就会从8ms逐渐减少到1ms，从而使通过白枳灯的电压导通角由30°逐渐增大到165°。
这个过程大约10s，白枳灯在这个过程中逐渐点亮。
C2的值越大，延迟时间越长，R4、D5保障每当可控硅导通时C2放电到2V时，可控硅电压过零关断后，C2重新开始充电。
D6的作用是保障图1所示电路中A点电压在低于30V时不给C1充电，以避免白枳灯开始通电等待时间过长。
当断开电源开关K后，由C1通过R2给C2充电，使得可控硅还能导通，随着C1电压的逐渐下降，可控硅导通角逐渐减小，白枳灯亮度随之逐渐变暗，直至关断。
白枳灯的功率为25W～40W之间，如果功率是60W～100W，可控硅应换成(2A～3A)／600V的。
上述电路也可以供节能灯使用，但须做如下改动：R1由27k增至47k，R2由27 k增至67k，D6由30V瞬变抑制二极管改为68V瞬变抑制二极管，C1改为470 u-680 μ／200V。
经过上述的改动，此时的电路相当于节能灯的电压由交流120V逐渐升到220V，它的亮度就会从20％增至100％。
3、接受信号，延时电路输入信号为12v脉冲信号，模式选择信号为12v/0v信号。
当模式选择信号为12v的时候，一直输出220v电压，为常亮。
当模式选择信号为0v的时候，输出，在有输入信号的时候，保持N个时间单位点亮，然后自动关闭。
图中j为继电器，t为延时开关。
上边的继电器和延时开关一起构成了信号触发延时电路。
当有信号触发的时候，有输出，并保持Ns，然后关闭输出。
自动控制开关电路2011-01-12 12:09:18| 分类：电子电路| 标签：|字号大中小订阅（一）光控开关电路光控开关电路如图3一28。
感光元件采用2cu型光电二极管。
光电二极管的电阻值随光照强度的增大而减小。
调节R可动触点的位置，可在一定光照强度下，使晶体管V１V２导通。
继电器吸合。
电解电容器C起延时作用，防止在临界状态下，继电器工作不稳定。
R可调节临界光照强度值，其可动触点越向上调，启动光控开关的光强临界值越小，光控开关越灵敏（注意，可动触点不能置于最下端）。
光控开关可用来控制电灯”。
若用常闭触点１和2，可形成“天亮灯熄”的控制作用。
若使用常开触点１和3，可形成“光照灯亮”的控制作用。
（二）温控开关电路感温元件为kF－12型热敏电阻。
这类热敏电阻具有负温度系数。
其电阻值随温度升高而减小。
调节好R的阻值可使晶体管V１V2在热敏电阻处于某一温度值时导通而使继电器吸合。
达到用温度控制开关的目的。
R可调定临界温度值。
温控开关可用其常开触点控制电风扇。
天热时，温度升高到某一值时，电风扇可自动开启。
也可用常闭触点控制电热器，温度低时加热，温度高时，自动关闭。
在要求不太高的场合。
光电二极管和热敏电阻均可用三极管3A×81或3A×31挫去外壳顶部后代替。
尤其是玻壳的3A×81，刮去玻壳外的黑漆，用其c、e两极即可代替光电二极管。
也可直接用c、e极代替热敏电阻。
焊掺前，可用万用表欧姆档测试三极管的极间电阻，可调节光照强度（靠近电灯）或温度（靠近电烙铁），挑选电阻值随光照和温度变化较大者即可。
单线进出的电子开关（电路原理）日期：2009-05-18--------------------------------------------------------------------------------目前，市场上以电子开关来控制电源开与关的电子产品如热释电人体红外线开关、亚超声、超声开关等均采用４线制，即２根电源输入线，２根输出线——接负载。
现代居室、办公室等的照明线路大都采用走暗线（隐藏在墙内）的方式，如果采用４线制的电子开关去控制这些照明灯，还要另接电源，改造线路，且工程耗时费力，又影响原有美观。
既不经济，也不实用，更不易被用户接受。
因此，它的应用和普及受到了限制，直接影响了它的推广。
采用单线进出的电子开关（以下简称：单线开关）后，仅引出２根导线，安装时直接串联在电源和负载构成的回路中的任何一个地方（如原墙壁开关处）即可，无须再重新布线，方便实用，极大地节约了人力和时间。
单线开关是以电子开关对电源进行开与关的电路提供配套电源的一种半成品，它可以使“热释电人体红外线开关”、“亚超声、超声遥控开关”，“人体感应电子开关”、“触摸式电子开关”，“红外线遥控电子开关”等的引出导线减为２根，为安装和使用提供了极大的方便。
目前的家用电器，如电视机、VCD、DVD、功放机等一般都配备了遥控器及智能化控制技术，给人们的使用带来了极大的方便。
随之而来的家用小电器如电灯的控制也在向自动化、智能化操作方面发展，只有这样才能满足现代信息社会的要求。
在幅员广阔的农村，夜晚熄灯后到处是一遍漆黑，起夜开灯犹如瞎子乱摸，很不方便。
如果把千家万户都使用的照明灯开关作成“红外线遥控”、“电子感应”、“人体红外线控制”等，一定会受到社会的欢迎。
目前，市场上也有上述开关出售，上述传统的四线制开关之所以推广不力，普及不广，其根本原因就是，采用了“四线制”：即二根电源输入线，二根输出线（接负载），因此，它的实用性受到的很大的限制（需要有一定电子或电工技术基础的人才能使用，一般消费者不敢轻易使用，也不方便使用）。
采用“单线进出的电子开关”生产的上述产品，就完全可以解决上述问题。
它可以直接替换原墙壁开关，无须再增加任何连线，为安装和使用提供了极大的方便。
把原机械式墙壁换成该电子开关不仅新颖、别致和实用，也是现代居室和办公室的一个靓点和点缀。
只要加大宣传和推广力度，如与房地产商合作使用，与零售、批发商合作经销等多种方式推广，一定会很快被用户接受，就会迅速深入到千家万户，迅速赢得市场。
单线开关可以形成如下产品：“热释电人体红外线开关”、“亚超声、超声遥控开关”，“人体感应电子 亍保 按ッ 降缱涌 亍保 昂焱庀咭？氐缱涌 亍?它们的主要用途是作照明灯开关和遥控电源插座。
也可以做成墙壁开关的式样，直接替换原墙壁开关即可。
“单线开关”已制成模块，其元件材料成本2.0元左右，是经济、实用的电子小产品。
下面是单线开关构成的几则实用电路。
1 . 超声、亚超声遥控开关电路原理如图1。
F4、F5构成双稳态电路，因R4、R5的非对称性，通电后通常F4输出高电平、F5输出低电平。
在没有发射或接收到信号时，F1、F2处于静态，C3上电位为零，F3输出为低电平，双稳电路处于稳态，即F4输出高电平、F5输出低电平。
Y为亚超声接收器，收到发射器发射的超声信号后把它转化为电信号，送非门F1放大、F2缓冲、C2耦合到D1、D2倍压整流，在C3上产生直流电压，其幅值达到F3的输入阀值电平时，F3输出低电平，在此变化的下降沿的作用下，双稳态电路发生翻转，即F4输出低电平，F5输出高电平经R7加到模块M的2脚，1—5脚之间导通，灯L发光；再次按一下发射器，双稳态电路再次发生翻转，灯L熄灭。
2. 红外线遥控开关现代家庭一般都有电视、VCD 、CD等现成的遥控器，利用这些现成的遥控器和单线进出的电子开关就可以作成“红外线吊灯（单组、多组控制）遥控开关”、红外线遥控电源插座等物美价廉、方便实用的电子小产品。
它也可以做成墙壁开关的式样，直接替换原墙壁开关即可。
该红外线遥控开关无须配专用的遥控发射器，使用其它家用电器（TV、VCD、CD等）的红外线遥控手柄且按任意一个键来实现遥控。
因此，它是非常实用、方便的遥控开关。
电路原理如图2。
图中虚线框中的电路与图1中所对应的部分完全相同。
R为38~40KHz一体化红外线接收头，当R接收到发射出的红外线后，经内部放大、整形、滤出载波后从3脚输出不同的编码信号的脉冲串；每按一下发射器，就会产生这样的一组脉冲串，由C2耦合到D1、D2整流、C3滤波后，F3只输出一个低电平脉冲去触发双稳态电路。
