电路原理试题与答案

试题一 一、填空题1、一个电路有n 个结点，b 条支路，它可以列 条KCL 方程、条KVL 方程。

2、RC 串联电路从一种状态到另一种状态的转换过程中，不能突变的是 。

3、右图所示电路电压源功率为 。

4、三个3K Ω的电阻星形连接，当转换成三角形连接时其每个等值电阻为 K Ω。

5、对称三相电源是由3个同频率、等幅值、初相依次滞后120°的正弦电压源连接成 形或 形组成的电源。

6、电阻的对偶是电导，阻抗的对偶是导纳，那么感抗的对偶是 。

7、理想变压器将一侧吸收的能量全部传输到另一侧输出，在传输过程中，仅仅将 、 按变比作数值的变换。

8、已知电路中某支路电流为A t i )30314sin(14.14 +=，则该电流的有效值为 ，频率为 ，初相为 。

9、要提高感性负载的功率因数，可在感性负载上 适当的电容。

10、RLC 串联电路发生谐振时的固有频率是 。

11、已知)30100cos(10 -=t i A ，)60100sin(25 -=t u V ，则i 、u 之间的相位关系为 。

12、右图所示电路中I = 。

13、三相对称电路，当负载为星形接法时，相电压U P 与线电压U L 的关系为 ，相电流I P 与线电流I L 的关系为 。

14、电路中三条或三条以上支路的公共连接点称为 。

15、RL 串联电路从一种状态到另一种状态的转换过程中，不能突变的是 。

16、阻抗的对偶是导纳，电阻的对偶是电导，那么容抗的对偶是 。

17、受控源中，被控制量和控制量成正比，这种受控源称为 受控源。

18、已知电路中某支路电压为)45314sin(28.28 -=t u V ，则该电压的有效值为 ，频率为 ，初相为 。

19、要提高电路功率因数，对容性负载，应并接 元件。

20、品质因素（Q 值）是分析和比较谐振电路频率特性的一个重要的辅助参数，当Q ＞1时，电感和电容两端电压将 信号源电压。

21、叠加定理各分电路中，不作用的电压源处用 代替，不作用的电流源处用 代替。

电路原理考研试题及答案### 电路原理考研试题及答案一、选择题1. 在电路中，当电阻R与电容C串联后，通过电阻的电流与通过电容的电流相位关系是（）。

- A. 同相- B. 超前90°- C. 滞后90°- D. 无相位关系2. 一个理想变压器的原边电压为220V，副边电压为110V，若原边电流为1A，则副边电流为（）。

- A. 0.5A- B. 1A- C. 2A- D. 4A3. 电路中，当电感L与电阻R串联，接在直流电源上，电感L的瞬时电流表达式为（）。

- A. \( i(t) = \frac{E}{R} \)- B. \( i(t) = \frac{E}{R} (1 - e^{-\frac{Rt}{L})} \)- C. \( i(t) = E(1 - e^{\frac{Rt}{L})} \)- D. \( i(t) = E(1 - e^{-\frac{Rt}{L}}) \) / L二、填空题1. 电路的功率因数是指电路中视在功率与有功功率的比值，通常用________表示。

2. 一个电路的等效电阻为10Ω，当通过的电流为2A时，其功率为________W。

3. 理想二极管的伏安特性为：正向导通时，电压几乎为零；反向截止时，电流几乎为________。

三、计算题1. 已知电路中有两个电阻R1和R2串联，其电阻值分别为6Ω和4Ω。

当电路两端电压为12V时，求通过R1的电流I1。

2. 考虑一个含有电感L和电阻R的RLC串联谐振电路，已知L=0.5H，C=100μF，R=10Ω。

计算电路的谐振频率，并求谐振时电路的电流。

四、简答题1. 简述什么是电路的最大功率传输定理，并说明其应用。

2. 解释什么是电路的暂态过程，并举例说明其在实际电路中的应用。

答案一、选择题1. 答案：C. 滞后90°2. 答案：C. 2A3. 答案：B. \( i(t) = \frac{E}{R} (1 - e^{-\frac{Rt}{L})} \)二、填空题1. 答案：cosφ2. 答案：40W3. 答案：零三、计算题1. 解：通过R1的电流I1与R2的电流I2相等，由欧姆定律得：\[ I1 = I2 = \frac{V}{R1 + R2} = \frac{12V}{6Ω + 4Ω} = 1.5A \]2. 解：谐振频率f0由以下公式计算：\[ f_0 = \frac{1}{2\pi \sqrt{LC}} \]将给定的L和C值代入，得：\[ f_0 = \frac{1}{2\pi \sqrt{0.5 \times 10^{-3} \times 100 \times 10^{-6}}} \]计算得f0的值。

《电路原理》试题与答案一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C1=1μF，C2=2μF，电路的总电容为，C1上的电压。

2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R1=10Ω .电源的电动势Us= ，电阻R= 。

3、图一（3）中，L1=1H,L2=2H, 电路ab端口的总电感为。

4、电感量为2mH电感中流有2A的稳定电流，该电感的储能为焦耳。

5、电感具有阻碍电流的作用。

6、图一（6）所示电路，C=100μF，R=5kΩ.电容上的初始电压为10V. 当开关K合上后，电容上的电压随时间的变化关系为。

7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为。

8、图一（8）所示电桥平衡的条件为。

9、若某电路网络中有n个节点，则按基尔霍夫电流定律（KCL）只能写出个独立的节点电流方程。

10、纯电感元件两端电压的相位超前其电流相位。

11、某纯电容的容抗为Xc，其两端的交流电压为U，则该电容的有功功率为，无功功率为。

12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ，U 2= .13、若A=5∠53.13º，B=5∠-143.13º，则=BA . 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为库仑。

15、频率相同的正弦电流和电压分别为：210sin(+=t U u m ωº),60sin(-=t I i m ωº), 则u 超前i 。

二、选择题（本题共10小题，每小题2分，共20分。

在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。

错选或不选均无分）1、 电容的定义式为：( ).A ．Uq C = B. q U C = C. Uq C = D. C=IU2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。

电工原理考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中的电流方向是如何规定的？A. 正电荷的定向移动方向B. 负电荷的定向移动方向C. 电子的定向移动方向D. 质子的定向移动方向答案：A2. 欧姆定律中，电阻R与电压U和电流I的关系是：A. R = U/IB. R = I/UC. R = U * ID. R = U + I答案：A3. 电路中并联电阻的等效电阻值是：A. 大于任何一个并联电阻的值B. 小于任何一个并联电阻的值C. 等于任何一个并联电阻的值D. 无法确定答案：B4. 电路中串联电阻的等效电阻值是：A. 小于任何一个串联电阻的值B. 大于任何一个串联电阻的值C. 等于任何一个串联电阻的值D. 无法确定答案：B5. 交流电路中，电感元件的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成正比答案：A6. 交流电路中，电容元件的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成反比答案：B7. 交流电路中，纯电阻负载的功率因数是：A. 0B. 0.5C. 1D. -1答案：C8. 交流电路中，纯电感负载的功率因数是：A. 0B. 0.5C. 1D. -1答案：A9. 交流电路中，纯电容负载的功率因数是：A. 0B. 0.5C. 1D. -1答案：A10. 三相电路中，星形接法的线电压与相电压的关系是：A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的2倍D. 线电压等于相电压的√2倍答案：B二、填空题（每题2分，共20分）1. 电路中的功率P等于电压U与电流I的乘积，即P = ______。

答案：U * I2. 电路中的功率因数cosφ是电压与电流之间的相位差φ的余弦值，即cosφ = ______。

答案：U / √(U^2 + I^2)3. 电路中的谐振频率f0可以通过公式f0 = ______计算得出。

电路试题及答案精选一、选择题1. 电路中的基本元件包括以下哪些选项？A. 电阻B. 电容器C. 电感器D. 所有选项答案：D2. 欧姆定律的表达式是什么？A. V = IRB. I = V/RC. R = V/ID. 所有选项答案：D3. 以下哪个不是基本的电源类型？A. 直流电源B. 交流电源C. 脉冲电源D. 磁力电源答案：D4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻倒数之和D. 总电阻等于各部分电阻的平方和答案：A5. 并联电路中，总电流与各支路电流的关系是什么？A. 总电流等于各支路电流之和B. 总电流等于各支路电流之差C. 总电流等于各支路电流的平方和D. 总电流等于各支路电流的倒数之和答案：A二、填空题6. 在电路中，电阻的单位是____。

答案：欧姆（Ω）7. 电路中的功率计算公式是____。

答案：P = IV 或 P = I^2R8. 电容的单位是____。

答案：法拉（F）9. 电感的单位是____。

答案：亨利（H）10. 交流电的周期性特征可以用____来描述。

答案：正弦波形三、简答题11. 解释什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在一个电路的节点上，流入节点的电流总和等于流出节点的电流总和。

这是电路分析中的基本定律之一。

12. 什么是超前和滞后相位？答案：在交流电路中，超前相位指的是一个信号相对于另一个信号领先，而滞后相位则是一个信号相对于另一个信号落后。

这通常在相位差为正值或负值时讨论。

13. 什么是谐振频率？答案：谐振频率是指一个电路或系统在特定频率下达到最大振幅的频率。

在LC电路中，谐振频率是电感和电容的自然振荡频率。

四、计算题14. 一个电阻为100Ω的电阻器与一个电容为10μF的电容器串联，已知电源电压为220V，50Hz。

求电路的总阻抗。

答案：首先，计算电容器的阻抗，Zc = 1 / (2πfC)，其中f为频率，C为电容值。

《电路原理》试题A 卷一、 填空：要求有计算过程。

(每空5分，共15分) 1、图1所示电路中理想电流源的功率为 。

(4分) 2、图2所示电路中电流I 为 。

3、图3所示电路中电流U 为 。

二、 分别用节点法、网法和戴维南定理求图4所示电路中的电流I 。

图4 图5 图6 三、 求图5所示电路中的电压U ab 。

(10分)四、 含理想变压器电路如图6，V U S 00100∠=•，求负载R 上电压有效值U 。

(10分) 五、求图7中各二端网络的等效电阻。

(15分)图7六、电路如图8所示，开关K 闭合前电路已稳定，用三要素法求K 闭合后的u c (t)。

(10分)七、(10分)电路如图9所示。

已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，Z3=3-j1Ω。

(1) 求输入阻抗Zi；(2) 求•1 I。

图8 图9《电路原理》试题B卷一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。

A、L eq=L1+L2+2MB、L eq=L1+L2-2MC、L eq=L1L2-M2D、L eq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。

2、图1.2所示电路中电阻的单位为Ω，则电流I为。

3、已知i=10cos(100t-30。

)A，u=5sin(100t-60。

)A,则i、u的相位差为且i u。

4、为提高电路的功率因数，对容性负载，应并接元件。

5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。

《电路原理》试题一、填空题（本题共15小题，每小题2分，共30分）1、在题图一（1）的电路中，C 1=1μF ，C 2=2μF ，电路的总电容为 ，C 1上的电压 。

2、将图一（2）中的诺顿电路等效为戴维宁电路，其中R 1=10Ω .电源的电动势Us= ，电阻R= 。

3、图一（3）中，L 1=1H,L 2=2H, 电路ab 端口的总电感为 。

4、电感量为2mH 电感中流有2A 的稳定电流，该电感的储能为 焦耳。

5、电感具有阻碍电流 的作用。

6、图一（6）所示电路，C=100μF ，R=5k Ω.电容上的初始电压为10V. 当开关K 合上后，电容上的电压随时间的变化关系为 。

7、非库仑电场移动单位正电荷从电源负极到正极所做的功定义为 。

8、图一（8）所示电桥平衡的条件为 。

9、若某电路网络中有n 个节点，则按基尔霍夫电流定律（KCL ）只能写出 个独立的节点电流方程。

10、纯电感元件两端电压的相位超前其电流相位 。

11、某纯电容的容抗为Xc ，其两端的交流电压为U ，则该电容的有功功率为 ， 无功功率为 。

12、如图一（12）所示的电路中，a 、b 两端的电压U=25V ，R 1=70Ω，R 2=30Ω，则U 1= ， U 2= .13、若A=5∠53.13º，B=5∠-143.13º，则=BA . 14、1000μF 的电容两端加了100V 的电压，电容极板上的电量为 库仑。

15、频率相同的正弦电流和电压分别为：210sin(+=t U u m ωº),60sin(-=t I i m ωº), 则u 超前i 。

二、选择题（本题共10小题，每小题2分，共20分。

在每小题列出的四个选项中只有一个是符合题意的，请将其字母填入题后的括号内。

错选或不选均无分）1、电容的定义式为：( ).A ．U q C = B. q U C = C. Uq C = D. C=IU2、图二（2）电路中，R 1=6Ω，R 2=7Ω，R 3=6Ω，R 4=10Ω，则a 、b 两端的电阻R ab 阻值为（ ）。

电路原理试题及答案1. 选择题：1) 电流的方向是：A. 电子流动的方向B. 正电荷流动的方向C. 与电子流动的方向相反D. 与正电荷流动的方向相反答案：A. 电子流动的方向2) 在串联电路中，电流：A. 在各元件间相等B. 在各元件间不等C. 从正极流向负极D. 从负极流向正极答案：A. 在各元件间相等3) 只有电池的电路中，灯泡亮度最大，这是因为：A. 电池的电动势较大B. 电池的内阻较小C. 电池的电动势和内阻都合适D. 电池的电动势和内阻都不合适答案：C. 电池的电动势和内阻都合适4) 两个并联的电阻R1和R2，它们的总电阻为：A. R1 + R2B. R1 - R2C. 1/ (1/R1 + 1/R2)D. R1 * R2答案：C. 1/ (1/R1 + 1/R2)5) 在交流电路中，电压的频率是：A. 恒定不变的B. 呈正弦变化的C. 随时间逐渐减小的D. 随时间逐渐增大的答案：B. 呈正弦变化的2. 填空题：1) 电流I = ________ / 电阻R答案：电压U2) 电流的单位是_________答案：安培（A）3) 电阻的单位是_________答案：欧姆（Ω）4) 串联电路中，各元件的电压之和等于_________答案：电池的电压5) 并联电路中，各元件的电流之和等于_________答案：电流源的电流3. 解答题：1) 请解释电阻与电流的关系。

答案：根据欧姆定律，电流经过一个导体的大小与导体的电阻成正比，与导体的电压成反比。

电阻越大，电流越小；电阻越小，电流越大。

2) 简述并联电路和串联电路之间的区别。

答案：并联电路是指多个元件的两端分别与同一个点相连的电路，各元件之间的电压相等，总电流等于各分支电流之和。

串联电路是指多个元件依次连接的电路，各元件之间的电流相等，总电压等于各分段电压之和。

4. 答案解析：根据题目要求，提供了选择题的答案，填空题的答案，以及对解答题的简略回答。

电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。

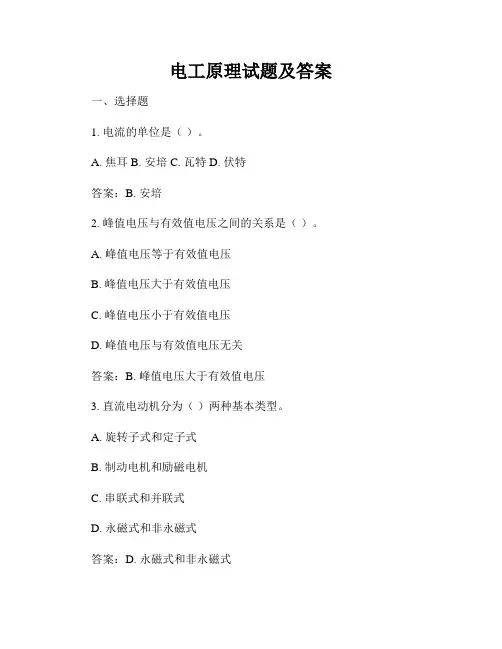

电工原理试题及答案一、选择题1. 电流的单位是（）。

A. 焦耳B. 安培C. 瓦特D. 伏特答案：B. 安培2. 峰值电压与有效值电压之间的关系是（）。

A. 峰值电压等于有效值电压B. 峰值电压大于有效值电压C. 峰值电压小于有效值电压D. 峰值电压与有效值电压无关答案：B. 峰值电压大于有效值电压3. 直流电动机分为（）两种基本类型。

A. 旋转子式和定子式B. 制动电机和励磁电机C. 串联式和并联式D. 永磁式和非永磁式答案：D. 永磁式和非永磁式4. 欧姆定律表示的关系是（）。

A. 电压与电流的关系B. 电流与电阻的关系C. 电阻与电容的关系D. 电流与磁感应强度的关系答案：B. 电流与电阻的关系5. 下列哪个元件是一种电流控制元件？A. 电容器B. 电感器C. 可变电阻D. 二极管答案：C. 可变电阻二、填空题1. 电阻的计量单位是（）。

答案：欧姆（Ω）2. 电流通过导线时，导线两端会产生（）。

答案：电压差（电压）3. 电阻和电压成正比，电流和电阻成（）。

答案：反比4. 电动势的单位是（）。

答案：伏特（V）5. 电容器的单位是（）。

答案：法拉（F）三、判断题1. 交流电是指电流方向和大小随时间变化的电流。

答案：正确2. 理想导线的电阻为零，不会消耗电能。

答案：正确3. 直流电路中，电流的方向保持不变。

答案：正确4. 身体绝缘不良可能导致电击事故发生。

答案：正确5. 电动机可以将电能转化为机械能。

答案：正确四、解答题1. 简述直流电动机的工作原理及应用场景。

答：直流电动机是利用电流在磁场中产生力矩从而驱动电动机转动的机械装置。

其工作原理基于洛伦兹力，通过电流在电枢线圈和磁场之间产生的相互作用实现转动。

直流电动机应用广泛，可以用于家用电器、工业设备、交通工具等各个领域。

2. 请说明交流电和直流电的区别及其各自的特点。

答：交流电和直流电的区别在于电流方向和大小随时间的变化方式不同。

交流电的电流方向和大小会周期性地变化，其特点是可以远距离传输，并且易于通过变压器改变电压。
