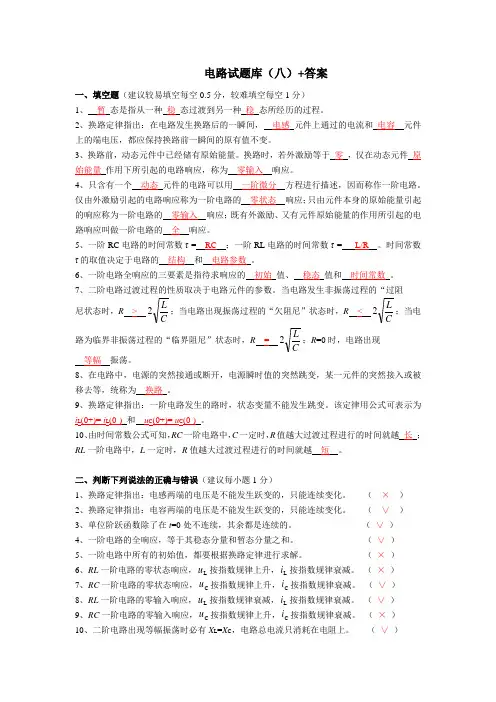

电路试题库（八）+答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、 暂 态是指从一种 稳 态过渡到另一种 稳 态所经历的过程。

2、换路定律指出：在电路发生换路后的一瞬间， 电感 元件上通过的电流和 电容 元件上的端电压，都应保持换路前一瞬间的原有值不变。

3、换路前，动态元件中已经储有原始能量。

换路时，若外激励等于 零 ，仅在动态元件 原始能量 作用下所引起的电路响应，称为 零输入 响应。

4、只含有一个 动态 元件的电路可以用 一阶微分 方程进行描述，因而称作一阶电路。

仅由外激励引起的电路响应称为一阶电路的 零状态 响应；只由元件本身的原始能量引起的响应称为一阶电路的 零输入 响应；既有外激励、又有元件原始能量的作用所引起的电路响应叫做一阶电路的 全 响应。

5、一阶RC 电路的时间常数τ = RC ；一阶RL 电路的时间常数τ = L/R 。

时间常数τ的取值决定于电路的 结构 和 电路参数 。

6、一阶电路全响应的三要素是指待求响应的 初始 值、 稳态 值和 时间常数 。

7、二阶电路过渡过程的性质取决于电路元件的参数。

当电路发生非振荡过程的“过阻 尼状态时，R > C L 2；当电路出现振荡过程的“欠阻尼”状态时，R < CL 2；当电路为临界非振荡过程的“临界阻尼”状态时，R = C L 2；R =0时，电路出现 等幅 振荡。

8、在电路中，电源的突然接通或断开，电源瞬时值的突然跳变，某一元件的突然接入或被移去等，统称为 换路 。

9、换路定律指出：一阶电路发生的路时，状态变量不能发生跳变。

该定律用公式可表示为 i L (0+)= i L (0-) 和 u C (0+)= u C (0-) 。

10、由时间常数公式可知，RC 一阶电路中，C 一定时，R 值越大过渡过程进行的时间就越 长 ；RL 一阶电路中，L 一定时，R 值越大过渡过程进行的时间就越 短 。

二、判断下列说法的正确与错误（建议每小题1分）1、换路定律指出：电感两端的电压是不能发生跃变的，只能连续变化。

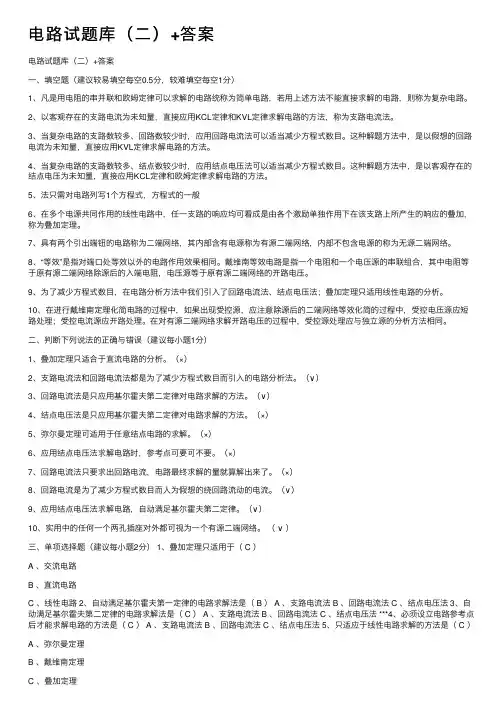

电路试题库（⼆）+答案电路试题库（⼆）+答案⼀、填空题（建议较易填空每空0.5分，较难填空每空1分）1、凡是⽤电阻的串并联和欧姆定律可以求解的电路统称为简单电路，若⽤上述⽅法不能直接求解的电路，则称为复杂电路。

2、以客观存在的⽀路电流为未知量，直接应⽤KCL定律和KVL定律求解电路的⽅法，称为⽀路电流法。

3、当复杂电路的⽀路数较多、回路数较少时，应⽤回路电流法可以适当减少⽅程式数⽬。

这种解题⽅法中，是以假想的回路电流为未知量，直接应⽤KVL定律求解电路的⽅法。

4、当复杂电路的⽀路数较多、结点数较少时，应⽤结点电压法可以适当减少⽅程式数⽬。

这种解题⽅法中，是以客观存在的结点电压为未知量，直接应⽤KCL定律和欧姆定律求解电路的⽅法。

5、法只需对电路列写1个⽅程式，⽅程式的⼀般6、在多个电源共同作⽤的线性电路中，任⼀⽀路的响应均可看成是由各个激励单独作⽤下在该⽀路上所产⽣的响应的叠加，称为叠加定理。

7、具有两个引出端钮的电路称为⼆端⽹络，其内部含有电源称为有源⼆端⽹络，内部不包含电源的称为⽆源⼆端⽹络。

8、“等效”是指对端⼝处等效以外的电路作⽤效果相同。

戴维南等效电路是指⼀个电阻和⼀个电压源的串联组合，其中电阻等于原有源⼆端⽹络除源后的⼊端电阻，电压源等于原有源⼆端⽹络的开路电压。

9、为了减少⽅程式数⽬，在电路分析⽅法中我们引⼊了回路电流法、结点电压法；叠加定理只适⽤线性电路的分析。

10、在进⾏戴维南定理化简电路的过程中，如果出现受控源，应注意除源后的⼆端⽹络等效化简的过程中，受控电压源应短路处理；受控电流源应开路处理。

在对有源⼆端⽹络求解开路电压的过程中，受控源处理应与独⽴源的分析⽅法相同。

⼆、判断下列说法的正确与错误（建议每⼩题1分）1、叠加定理只适合于直流电路的分析。

（×）2、⽀路电流法和回路电流法都是为了减少⽅程式数⽬⽽引⼊的电路分析法。

（∨）3、回路电流法是只应⽤基尔霍夫第⼆定律对电路求解的⽅法。

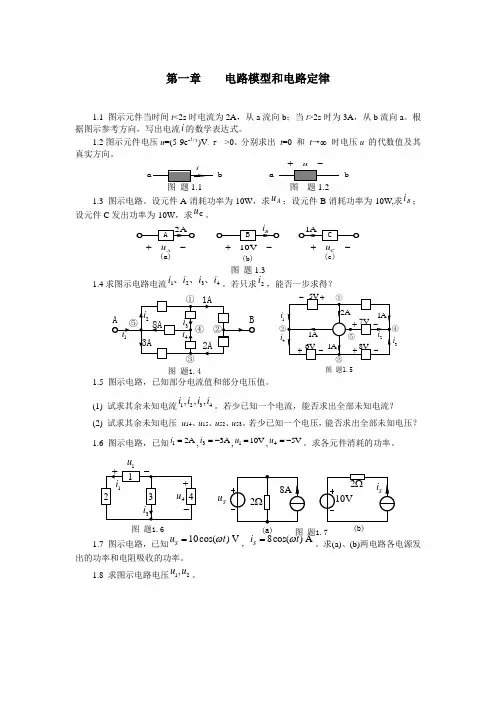

第一章 电路模型和电路定律1.1 图示元件当时间t <2s 时电流为2A ，从a 流向b ；当t >2s 时为3A ，从b 流向a 。

根据图示参考方向，写出电流i 的数学表达式。

1.2图示元件电压u =(5-9e -t /τ)V ，τ >0。

分别求出 t =0 和 t →∞ 时电压u 的代数值及其真实方向。

babu +-图 题1.21.3 图示电路。

设元件A 消耗功率为10W ，求A u ；设元件B 消耗功率为-10W,求B i ；设元件C 发出功率为-10W ，求C u 。

Au +-10V+-Cu +-(a)(b)(c)图 题1.31.4求图示电路电流4321i i i i 、、、。

若只求2i ，能否一步求得？图 题1.41i 4i 3i 图 题1.51.5 图示电路，已知部分电流值和部分电压值。

(1) 试求其余未知电流1234,,,i i i i 。

若少已知一个电流，能否求出全部未知电流？(2) 试求其余未知电压 u 14、u 15、u 52、u 53。

若少已知一个电压，能否求出全部未知电压？1.6 图示电路，已知A 21=i ,A 33-=i ,V 101=u ,V 54-=u 。

求各元件消耗的功率。

图 题1.61uSu (a)(b)图 题1.71.7 图示电路，已知10cos()V S u t ω=，8cos()A S i t ω=。

求(a)、(b)两电路各电源发出的功率和电阻吸收的功率。

1.8 求图示电路电压12,u u 。

1u +-2u +-图 题1.830u-+图 题1.91.9 求图示电路两个独立电源各自发出的功率。

1.10 求网络N 吸收的功率和电流源发出的功率。

10V0.5A8V1.11 求图示电路两个独立电源各自发出的功率。

1.12 求图示电路两个受控源各自发出的功率。

1.13 图示电路，已知电流源发出的功率是12W ，求r 的值。

1V图 题1.13图 题1.141V2V1.14 求图示电路受控源和独立源各自发出的功率。

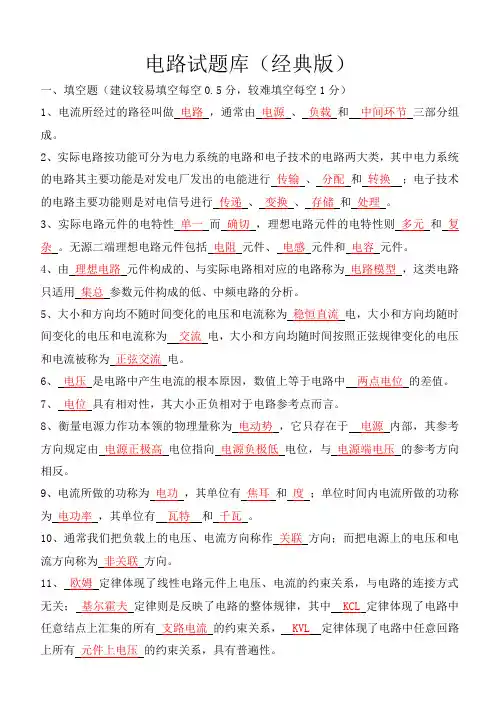

电路试题库（经典版）一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、实际电路按功能可分为电力系统的电路和电子技术的电路两大类，其中电力系统的电路其主要功能是对发电厂发出的电能进行传输、分配和转换；电子技术的电路主要功能则是对电信号进行传递、变换、存储和处理。

3、实际电路元件的电特性单一而确切，理想电路元件的电特性则多元和复杂。

无源二端理想电路元件包括电阻元件、电感元件和电容元件。

4、由理想电路元件构成的、与实际电路相对应的电路称为电路模型，这类电路只适用集总参数元件构成的低、中频电路的分析。

5、大小和方向均不随时间变化的电压和电流称为稳恒直流电，大小和方向均随时间变化的电压和电流称为交流电，大小和方向均随时间按照正弦规律变化的电压和电流被称为正弦交流电。

6、电压是电路中产生电流的根本原因，数值上等于电路中两点电位的差值。

7、电位具有相对性，其大小正负相对于电路参考点而言。

8、衡量电源力作功本领的物理量称为电动势，它只存在于电源内部，其参考方向规定由电源正极高电位指向电源负极低电位，与电源端电压的参考方向相反。

9、电流所做的功称为电功，其单位有焦耳和度；单位时间内电流所做的功称为电功率，其单位有瓦特和千瓦。

10、通常我们把负载上的电压、电流方向称作关联方向；而把电源上的电压和电流方向称为非关联方向。

11、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

12、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。

13、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。

电路原理习题习题作业1一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共3小题，总计29分)1、(本小题6分)电路如图所示, 若R、US 、IS均大于零，, 则电路的功率情况为A. 电阻吸收功率, 电压源与电流源供出功率B. 电阻与电压源吸收功率, 电流源供出功率C. 电阻与电流源吸收功率, 电压源供出功率D. 电阻吸收功率, 电流源供出功率，电压源无法确定答( )U I S2、(本小题9分)若电流表A读数为零, 则R与I的值分别为A. 6 Ω, 2.5 AB. 8 Ω, -2.5 AC. 6 Ω, 1 AD. Ω, 15 A答( )ab3、(本小题14分)用叠加定理可求得图示电路中ab 端的开路电压U ab 为 A. 8.5 V B. V C. 6 V D. V答()ab-二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。

(本大题共2小题，总计31分) 1、(本小题12分)图示电路中的电流=I A ,电压=U V .105Ao2、(本小题19分)图示正弦交流电路，已知t u 310cos 2100=V ，电源向电路提供功率P =200W ，L u 的有效值为50V ，求R 和L 。

Lu +三、非客观题 ( 本 大 题40分 )电路及外施电压波形如图所示，求电感贮能的最大值，并表明t >2s 时电阻所消耗的能量等于该值。

t s习题作业2一、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确的答案填入题干的括号中。

(本大题共3小题，总计34分) 1、(本小题9分)电路如图所示, 若R 、U S 、I S 均大于零，, 则电路的功率情况为 A. 电阻吸收功率, 电压源与电流源供出功率 B. 电阻与电流源吸收功率, 电压源供出功率 C. 电阻与电压源吸收功率, 电流源供出功率 D. 电阻吸收功率，供出功率无法确定答( )UI S2、(本小题8分)用叠加定理可求得图示电路中电压u 为 A. ()1+cos t V B. ()5-cos t V C. ()53-cos t V D. 513-⎛⎝ ⎫⎭⎪cos t V答( )3、(本小题17分)图示电路中a 、b 端的等效电阻R ab 为 A.83Ω B. 3 Ω C. 4 Ω D. 6 Ω 答()二、填充题：在下列各题中，请将题止所要求的解答填入题干中的各横线上方内。

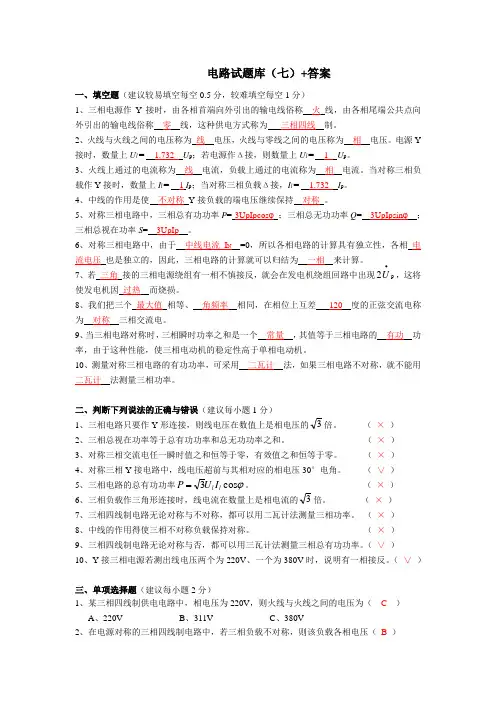

电路试题库（七）+答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、三相电源作Y 接时，由各相首端向外引出的输电线俗称 火 线，由各相尾端公共点向外引出的输电线俗称 零 线，这种供电方式称为 三相四线 制。

2、火线与火线之间的电压称为 线 电压，火线与零线之间的电压称为 相 电压。

电源Y 接时，数量上U l = 1.732 U p ；若电源作Δ接，则数量上U l = 1 U p 。

3、火线上通过的电流称为 线 电流，负载上通过的电流称为 相 电流。

当对称三相负载作Y 接时，数量上I l = 1 I p ；当对称三相负载Δ接，I l = 1.732 I p 。

4、中线的作用是使 不对称 Y 接负载的端电压继续保持 对称 。

5、对称三相电路中，三相总有功功率P = 3UpIpcos φ ；三相总无功功率Q = 3UpIpsin φ ；三相总视在功率S = 3UpIp 。

6、对称三相电路中，由于 中线电流I N =0，所以各相电路的计算具有独立性，各相 电流电压 也是独立的，因此，三相电路的计算就可以归结为 一相 来计算。

7、若 三角 接的三相电源绕组有一相不慎接反，就会在发电机绕组回路中出现p 2•U ，这将使发电机因 过热 而烧损。

8、我们把三个 最大值 相等、 角频率 相同，在相位上互差 120 度的正弦交流电称为 对称 三相交流电。

9、当三相电路对称时，三相瞬时功率之和是一个 常量 ，其值等于三相电路的 有功 功率，由于这种性能，使三相电动机的稳定性高于单相电动机。

10、测量对称三相电路的有功功率，可采用 二瓦计 法，如果三相电路不对称，就不能用 二瓦计 法测量三相功率。

二、判断下列说法的正确与错误（建议每小题1分）1、三相电路只要作Y 形连接，则线电压在数值上是相电压的3倍。

（ × ）2、三相总视在功率等于总有功功率和总无功功率之和。

（ × ）3、对称三相交流电任一瞬时值之和恒等于零，有效值之和恒等于零。

电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。

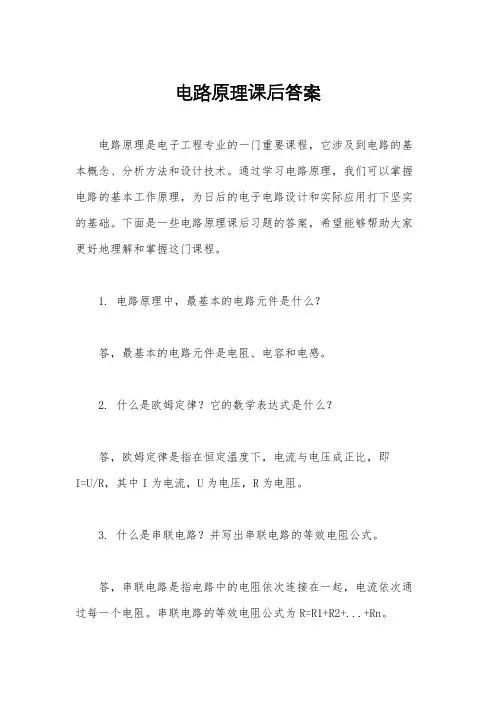

电路原理课后答案电路原理是电子工程专业的一门重要课程，它涉及到电路的基本概念、分析方法和设计技术。

通过学习电路原理，我们可以掌握电路的基本工作原理，为日后的电子电路设计和实际应用打下坚实的基础。

下面是一些电路原理课后习题的答案，希望能够帮助大家更好地理解和掌握这门课程。

1. 电路原理中，最基本的电路元件是什么？答，最基本的电路元件是电阻、电容和电感。

2. 什么是欧姆定律？它的数学表达式是什么？答，欧姆定律是指在恒定温度下，电流与电压成正比，即I=U/R，其中I为电流，U为电压，R为电阻。

3. 什么是串联电路？并写出串联电路的等效电阻公式。

答，串联电路是指电路中的电阻依次连接在一起，电流依次通过每一个电阻。

串联电路的等效电阻公式为R=R1+R2+...+Rn。

4. 什么是并联电路？并写出并联电路的等效电阻公式。

答，并联电路是指电路中的电阻同时连接在一起，电流分别通过每一个电阻。

并联电路的等效电阻公式为1/R=1/R1+1/R2+...+1/Rn。

5. 什么是电压分压原理？并写出电压分压电路的计算公式。

答，电压分压原理是指在串联电路中，电压与电阻成正比，即U=IR。

电压分压电路的计算公式为U1=U(R1/(R1+R2))，U2=U(R2/(R1+R2))。

6. 什么是电流合流原理？并写出电流合流电路的计算公式。

答，电流合流原理是指在并联电路中，电流与电阻成反比，即I=U/R。

电流合流电路的计算公式为I=I1+I2。

通过以上习题的答案，我们可以更好地理解电路原理中的基本概念和计算方法。

希望大家能够通过认真学习和练习，掌握好这门课程，为将来的学习和工作打下坚实的基础。

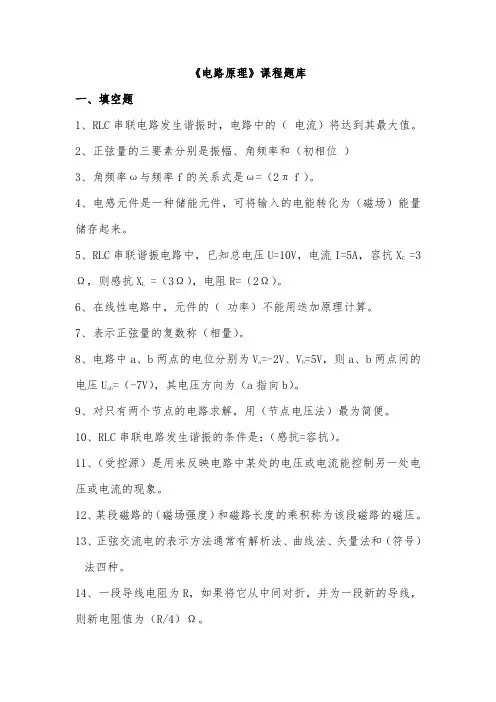

《电路原理》课程题库一、填空题1、RLC串联电路发生谐振时，电路中的（电流）将达到其最大值。

2、正弦量的三要素分别是振幅、角频率和（初相位）3、角频率ω与频率ｆ的关系式是ω=（2πｆ）。

4、电感元件是一种储能元件，可将输入的电能转化为（磁场）能量储存起来。

5、RLC串联谐振电路中，已知总电压U=10V，电流I=5A，容抗X C =3Ω，则感抗X L =（3Ω），电阻R=（2Ω）。

6、在线性电路中，元件的（功率）不能用迭加原理计算。

7、表示正弦量的复数称（相量）。

8、电路中a、b两点的电位分别为V a=-2V、V b=5V，则a、b两点间的电压U ab=（-7V），其电压方向为（a指向b）。

9、对只有两个节点的电路求解，用（节点电压法）最为简便。

10、RLC串联电路发生谐振的条件是：（感抗=容抗）。

11、（受控源）是用来反映电路中某处的电压或电流能控制另一处电压或电流的现象。

12、某段磁路的（磁场强度）和磁路长度的乘积称为该段磁路的磁压。

13、正弦交流电的表示方法通常有解析法、曲线法、矢量法和（符号）法四种。

14、一段导线电阻为R，如果将它从中间对折，并为一段新的导线，则新电阻值为（R/4）Ω。

15、由运算放大器组成的积分器电路，在性能上象是（低通滤波器）。

16、集成运算放大器属于（模拟)集成电路，其实质是一个高增益的多级直流放大器。

17、为了提高电源的利用率，感性负载电路中应并联适当的（无功)补偿设备，以提高功率因数。

18、RLC串联电路发生谐振时，若电容两端电压为100V，电阻两端电压为10V，则电感两端电压为（100V)，品质因数Q为（10)。

19、部分电路欧姆定律的表达式是（I=U/R)。

20、高压系统发生短路后，可以认为短路电流的相位比电压（滞后)90°。

21、电路通常有(通路)、(断路)和(短路)三种状态。

22、运算放大器的(输入失调)电压和(输入失调)电流随(温度)改变而发生的漂移叫温度漂移。

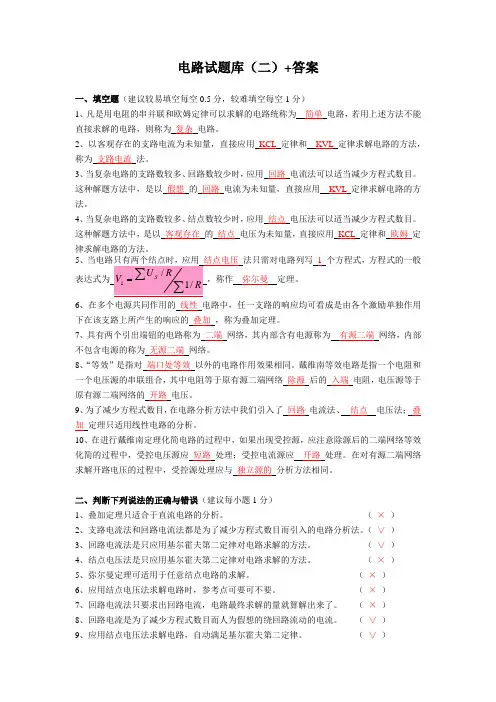

电路试题库（二）+答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、凡是用电阻的串并联和欧姆定律可以求解的电路统称为简单电路，若用上述方法不能直接求解的电路，则称为复杂电路。

2、以客观存在的支路电流为未知量，直接应用KCL定律和KVL定律求解电路的方法，称为支路电流法。

3、当复杂电路的支路数较多、回路数较少时，应用回路电流法可以适当减少方程式数目。

这种解题方法中，是以假想的回路电流为未知量，直接应用KVL定律求解电路的方法。

4、当复杂电路的支路数较多、结点数较少时，应用结点电压法可以适当减少方程式数目。

这种解题方法中，是以客观存在的结点电压为未知量，直接应用KCL定律和欧姆定律求解电路的方法。

5、法只需对电路列写1个方程式，方程式的一般6、在多个电源共同作用的线性电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的叠加，称为叠加定理。

7、具有两个引出端钮的电路称为二端网络，其内部含有电源称为有源二端网络，内部不包含电源的称为无源二端网络。

8、“等效”是指对端口处等效以外的电路作用效果相同。

戴维南等效电路是指一个电阻和一个电压源的串联组合，其中电阻等于原有源二端网络除源后的入端电阻，电压源等于原有源二端网络的开路电压。

9、为了减少方程式数目，在电路分析方法中我们引入了回路电流法、结点电压法；叠加定理只适用线性电路的分析。

10、在进行戴维南定理化简电路的过程中，如果出现受控源，应注意除源后的二端网络等效化简的过程中，受控电压源应短路处理；受控电流源应开路处理。

在对有源二端网络求解开路电压的过程中，受控源处理应与独立源的分析方法相同。

二、判断下列说法的正确与错误（建议每小题1分）1、叠加定理只适合于直流电路的分析。

（×）2、支路电流法和回路电流法都是为了减少方程式数目而引入的电路分析法。

（∨）3、回路电流法是只应用基尔霍夫第二定律对电路求解的方法。

（∨）4、结点电压法是只应用基尔霍夫第二定律对电路求解的方法。

电路原理答案
1. 电路原理中的电流方向：在电路中，电流的方向是从正极流向负极，请注意，这与电子的实际移动方向相反。

2. 并联电路与串联电路的区别：并联电路中，电流可以沿不同的路径流动，而电压相同；而串联电路中，电流只能沿一条路径流动，但电压会在不同元件间分配。

3. 电阻的作用：电阻是用来限制电流的流动的元件。

它的作用是将电能转化为其他形式的能量，如热能。

4. 电容器的作用：电容器用于储存电荷。

当电容器两端施加电压时，正极和负极会积累电荷，形成电场。

5. 电感的作用：电感是用来储存磁能的元件。

当通过电感的电流变化时，会产生磁场。

6. 交流电和直流电的区别：交流电的电流方向和电压会周期性地变化，而直流电的电流方向和电压保持不变。

7. 电阻与电流关系：根据欧姆定律，电阻与电流成正比。

即电阻越大，通过它的电流越小。

8. 电容器与电压关系：电容器两端的电压与储存的电荷量成正比。

即电容器所能承受的电压越大，储存的电荷量越多。

9. 电感与电流关系：根据法拉第电磁感应定律，电感与电流成
正比。

即通过电感的电流变化越快，产生的磁场越强。

10. 电路中的功率计算：电路中的功率可以通过电压乘以电流来计算。

即功率等于电压乘以电流。

1-4． 电路如图所示,试求支路电流I.IΩ12解：在上结点列KCL 方程：A I II I I 6.301242543-==+-++解之得： 1-8．求图示电路中电压源发出的功率及电压xU 。

53U解：由KVL 方程：V U U U 5.2,53111=-=-得 由欧姆定律，A I I U 5.0,5111-=-=得所以是电源）（电压源的功率：,05.251123)52(151<-=-⨯-===⨯+=W I P VI U V X1-10．并说明是发出还是消耗源功率试求图示电路两独立电,。

10A解：列KVL 方程：A I I I I 5.0010)4(11101111==++⨯+⨯+-，得电路两独立电源功率：，发出）（，发出。

W I P W I P A V 38411051014110-=⨯⨯+-=-=⨯-= 2-6如图电路：R1=1Ω ，R2=2Ω，R3=4Ω，求输入电阻Rab=？解：含受控源输入电阻的求法，有外施电压法。

设端口电流I ，求端口电压U 。

Ω====+-=+=+=9945)(21131211211I UR IU II I R I I R I I I R I IR U ab 所以，得，2-7应用等效变换方法求电流I 。

解：其等效变化的过程为，根据KVL 方程，AI I I I 31,08242-==+++ 3—8．用节点分析法求电路中的xI 和xU.6A3ΩV解：结点法：A I V U U I U U U U U U U U U U U U U UU U U X X X n n n n X n n n n n n n n n 5.16.72432242)212141(21411321)212111(214234121)4121(3121321321321==-⨯=--==+=+++--=-+++--=--+，解之得：，，补充方程：网孔法：网孔电流和绕行方向如图所示：323132132112224123221212242223m x x m x m m m m m m m m m IU I U I I I I U I I I U I I I I ++-==-⨯=-=+++⨯-⨯-=-+++-=，），（补充方程：）（）（3—17．电路如图，试用网孔分析法求解电路中受控源发出的功率。

电路原理测试题及答案一、选择题1. 电路中电压与电流的关系是什么？A. 正比B. 反比C. 无关D. 非线性关系答案：A2. 欧姆定律描述的是哪种电路元件？A. 电阻B. 电容C. 电感D. 电源答案：A3. 以下哪个不是基本电路定律？A. 基尔霍夫电流定律B. 基尔霍夫电压定律C. 欧姆定律D. 法拉第电磁感应定律答案：D二、填空题4. 在串联电路中，总电阻等于各个电阻的_________。

答案：和5. 电容器的单位是_________。

答案：法拉6. 电感器的单位是_________。

答案：亨利三、简答题7. 请简述基尔霍夫电流定律的内容。

答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。

8. 什么是电源的内阻？答案：电源的内阻是指电源内部的电阻，它会影响电源的输出电压和电流。

四、计算题9. 已知一个串联电路由三个电阻组成，分别为R1=10Ω，R2=20Ω，R3=30Ω。

求电路的总电阻。

答案：总电阻R_total = R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω10. 如果在上述电路中，电源电压为12V，求通过R1的电流。

答案：根据欧姆定律，I1 = V / R1 = 12V / 10Ω = 1.2A五、分析题11. 对于一个并联电路，如果其中一个支路的电阻发生变化，其他支路的电压和电流会如何变化？答案：在并联电路中，各支路两端的电压相等。

如果其中一个支路的电阻发生变化，该支路的电流会相应变化，而其他支路的电压保持不变，电流可能会因总电阻的变化而略有变化。

六、实验题12. 设计一个实验来测量一个未知电阻的值。

答案：可以使用伏安法测量未知电阻的值。

首先，将未知电阻与一个已知电阻值的电阻器串联，然后测量两端的电压和通过的电流。

根据欧姆定律，可以计算出未知电阻的值。

电路考试试题库及参考答案电路分析是电子工程和相关领域中的一个基础课程，它涵盖了电路的基本概念、定律和分析方法。

为了帮助学生更好地准备电路考试，本文将提供一个电路考试试题库及参考答案，以供复习和练习之用。

一、选择题1. 欧姆定律描述了电压、电流和电阻之间的关系。

以下哪项是正确的欧姆定律表达式？A. V = I * RB. I = V / RC. R = V / ID. 以上全部正确答案：D二、填空题1. 在一个简单的电阻分压电路中，如果电源电压为9V，两个电阻分别为3kΩ和6kΩ，那么通过3kΩ电阻的电压为_______V，通过6kΩ电阻的电压为_______V。

答案：3kΩ电阻的电压为3V，6kΩ电阻的电压为6V（根据欧姆定律和电压分压原理计算得出）。

三、计算题1. 有一个由四个电阻组成的电路，电阻值分别为R1 = 2Ω，R2 = 3Ω，R3 = 4Ω，R4 = 5Ω。

如果这四个电阻两两串联后并联，求电路的总电阻。

答案：首先计算两个串联电阻的等效电阻：R12 = R1 + R2 = 2Ω+ 3Ω = 5Ω；R34 = R3 + R4 = 4Ω + 5Ω = 9Ω。

然后将这两个等效电阻并联，使用并联电阻公式计算总电阻：1/Rtotal = 1/R12 +1/R34 = 1/5Ω + 1/9Ω，Rtotal = 5/14Ω。

四、简答题1. 请简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的含义。

答案：基尔霍夫电流定律（KCL）指出，在任何电路节点处，流入节点的总电流等于流出节点的总电流。

这意味着电流在节点处是守恒的。

基尔霍夫电压定律（KVL）则表明，在任何闭合回路中，沿着回路的电压增加和减少的总和等于零。

这反映了能量守恒的原理，即在一个闭合电路中，电势能的增加和减少必须平衡。

五、作图题1. 给定一个包含电阻、电容和电感的RLC串联电路，以及一个交流电源。

请画出该电路的等效阻抗图，并说明如何计算电路的总阻抗。

第一章电路基本概念和电路定律2.已知空间有a、b两点，电压Uab=10V，a点电位为φa=4V，则b点电位φb为（）。

A.6VB.-6VC.14VD.10V3.当电路中电流的参考方向与电流的真实方向相反时，该电流（）。

A.一定为正值B.一定为负值C.不肯定是正值或负值D.有时为正值，有时为负值4.当电阻R上u、i的参考方向为非关联时，欧姆定律的表达式应为（）。

A.u=RiB. u=-RiC. u=R ▏i ▏D. u=-Gi5.某一电阻R上的u、i的参考方向非关联，令u=-10V,消耗功率为0.5W，则电阻R为（）。

A.200ΩB. -200ΩC. ±200ΩD. ±100Ω13.有一2V电压源，内电阻为0.1Ω，当外电路断路时，电路中的电流和端电压分别为（）。

A.0A,2VB.20A,0VC.2A,0VD.0A,0V14.下列理想元件在电路中总是消耗功率的是（）A.电源B.电感C.电阻D.电容15.当元件两端电压与通过元件的电流取关联参考方向时，且通过计算其电压、电流都为正，即该元件（）功率。

A.吸收B.发出C.不能确定D.有时吸收，有时发出19.电源置零，即将电压源▁▁▁▁，电流源▁▁▁▁。

下列叙述正确的是（）。

A.开路，短路B.短路，开路C.短路，短路D.开路，开路20.运算放大器理想化的条件为输入电阻Rin=▁▁▁▁,输出电阻Ro=▁▁▁▁，放大倍数A=▁▁▁▁。

下列叙述正确的是（）。

A.∞，0，∞B.0，∞，∞C.0，0，∞D.∞，0,021. 已知在非关联参考方向下，某个元件的端电压为5V，流过该元件的电流为2mA,则该元件功率状态为（）。

A.吸收10WB.发出10WC.吸收10mWD.发出10mW22.已知某元件在关联参考方向下，吸收的功率为10kW。

如果该元件的端电压为1k V,则流过该元件的电流为（）。

A.-10AB.10AC.-10 mAD.10 mA23. 已知在关联参考方向下，某个元件的端电压为2V，流过该元件的电流为5mA,则该元件功率状态为（）。

1.如图所示，若已知元件A 吸收功率6 W ，则电压U 为____3__V 。

2. 理想电压源电压由 本身 决定，电流的大小由 电压源以及外电路 决定。

3.电感两端的电压跟 成正比。

4. 电路如图所示，则R P 吸= 10w 。

5.电流与电压为关联参考方向是指 电压与电流同向 。

实验室中的交流电压表和电流表，其读值是交流电的 有效值6. 参考方向不同时，其表达式符号也不同，但实际方向 相同 。

7. 当选择不同的电位参考点时，电路中各点电位将 改变 ，但任意两点间电压 不变 。

8. 下图中，u 和i 是 关联 参考方向，当P= - ui < 0时，其实际上是 发出 功率。

9.电动势是指外力（非静电力）克服电场力把 正电荷 从负极经电源内部移到正极所作的功称为电源的电动势。

10.在电路中，元件或支路的u ，i 通常采用相同的参考方向，称之为 关联参考方向 .11.电压数值上等于电路中 电动势 的差值。

12. 电位具有相对性，其大小正负相对于 参考点 而言。

13.电阻均为9Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为 3 Ω。

14、实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源=S I 20 A ，内阻=i R 1 Ω。

15.根据不同控制量与被控制量共有以下4种受控源：电压控制电压源、 电压控电流源 、电流控电压源 、 电流控电流源 。

16. 实际电路的几何 近似于其工作信号波长，这种电路称集总参数电路。

17、对于一个具有n 个结点、b 条支路的电路，若运用支路电流法分析，则需列出 b-n+1 个独立的KVL 方程。

18、电压源两端的电压与流过它的电流及外电路 无关 。

（填写有关/无关）。

19、流过电压源的电流与外电路 有关 。

（填写有关/无关）20、电压源中的电流的大小由 电压源本身和 外电路 共同 决定21、在叠加的各分电路中，不作用的电压源用 短路 代替。

22、在叠加的各分电路中，不作用的电流源用 开路 代替。

1. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记当实际电路的尺寸与工作波长接近时选项A ） 该实际电路应该用分布参数电路来计算。

选项B ） 该实际电路应该用集总参数电路来计算。

答案：A2. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记一实际电路的尺寸是300m 长 , 该电路的工作频率是610Hz选项A ）该实际电路应该用分布参数电路来计算。

选项B ）该实际电路应该用集总参数电路来计算。

答案：A3. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记一实际电路的工作频率是6106⨯Hz ，该电路的工作波长为选项A ）m 100=λ 选项B ）m 50=λ 选项C ）m 20=λ 选项D ）m 10=λ 答案：B4. 知识点：1（电压电流及参考方向）难易度：容易；认知度：识记电路计算中电压、电流的参考方向的选取原则（ ）。

选项A) 必须与实际方向选得一致选项B) 任意选取选项C) 电压与电流的方向必须选得一致选项D) 电压与电流的方向必须选得相反难易程度：易答案：B5. 知识点：1（电压电流及参考方向）难易度：适中；认知度：应用电路如下图所示，已知网络N 的端口电压和电流为A I V U 1,220-==，说明该方框等效为（ ）。

选项A ） 电源选项B ） 负载选项C ） 不能确定答案：A6. 知识点：1（电压电流及参考方向）难易度：适中；认知度：应用图中所示电路中，已知电阻0>R ，ui P =，则下列正确的关系式是选项A ） P>0 选项B ）P=0 选项C ） 0P ≤ 选项D ） 0P ≥ 答案：C7. 知识点：1（电压电流及其参考方向）难易度：容易；认知度：应用电 路 及 其 对 应 的 欧 姆 定 律 表 达 式 分 别 如 图 1、图 2 、图 3 所 示，其 中 表 达 式 正 确 的 是选项A ） 图 1选项B ） 图 2选项C ） 图 3答案：B8. 知识点：1（电压电流及其参考方向）难易度：容易；认知度：应用如图所示，R1=0.2Ω，R2=0.1Ω，R3=1.4Ω，R4=2.3Ω，则电流I(方向如图)为：选项A ） 1.5A 选项B ）5.5A 选项C ） 3A 选项D ）8A 答案：A9. 知识点：1（电压电流及其参考方向）难易度：容易；认知度：应用如图所示，R1=0.2Ω，R2=0.1Ω，R3=1.4Ω，R4=2.3Ω，求V ab =选项A）9.6V 选项B）4V 选项C） 8.5V 选项D）11.5V答案：A10.知识点：1（电压电流及其参考方向）难易度：适中；认知度：应用电路如图所示，已知100V电压源产生的功率为100W，则电压U=选项A）40V 选项B）60V选项C） 20V 选项D）-60V答案：C11.知识点：1（电压电流及其参考方向）难易度：适中；认知度：应用电路如图所示，2A电流源产生的功率P=选项A）16W 选项B）8W选项C）40W 选项D）-40W答案：A12.知识点：12（戴维南定理和诺顿定理）难易度：适中；认知度：应用如图所示，R1=0.2Ω，R2=0.1Ω，R3=1.4Ω，R4=2.3Ω，若R2以外的电路用戴维南定理等效，则等效电压源和等效电阻分别为：选项A）18V, 3.9Ω选项B）18V, 4Ω选项C）6V，3.9Ω选项D）6V, 4Ω答案：C13.知识点：1（电压电流及参考方向）难易度：容易；认知度：识记使用电压表或电流表时，要正确选择量程，应使被测值选项A ）小于满标值的一半左右选项B ）不超过满标值即可选项C ）超过满标值的一半以上选项D ）无关答案：C14. 知识点：2（基尔霍夫定理及应用）难易度：容易；认知度：理解根据图示参考方向列出的方程，正确的是I选项A ）IR E U -=选项B ）IR E U +=选项C ）IR E U +-=选项D ）IR E U --=答案：B15. 知识点：2（基尔霍夫定理及应用）难易度：适中；认知度：应用电路如图所示，电压u=选项A ）5V 选项B ）3V选项C ）1V 选项D ）-2V答案：C16. 知识点：2（基尔霍夫定理及应用）难易度：适中；认知度：应用图示电路中，电压U 和电流I 的关系式为选项A ）U=25-I选项B ）U=25+I选项C ）U=-25-I选项D ）U=-25+I答案：C17. 知识点：2（基尔霍夫定理及应用）难易度：适中；认知度：理解图示电路中，已知A I 151=，A I 33=，A I S 8=，则2I =（ ）。

电路原理试题及答案一、选择题（每题2分，共10分）1. 在电路中，电流的方向是如何定义的？A. 从负极流向正极B. 从正极流向负极C. 任意方向D. 从电源的正极流向负极答案：B2. 下列哪个元件不是线性元件？A. 电阻器B. 电容器C. 电感器D. 二极管答案：D3. 在交流电路中，电感元件的阻抗与频率的关系是？A. 阻抗随频率的增加而增加B. 阻抗随频率的增加而减少C. 阻抗与频率无关D. 阻抗随频率的增加而先增加后减少答案：A4. 电路中，欧姆定律的数学表达式是？A. V = IRB. I = V/RC. R = V/ID. V = I * R答案：B5. 下列哪个不是电路的基本组成部分？A. 电源B. 负载C. 导线D. 变压器答案：D二、填空题（每题2分，共10分）1. 电路中，电压的单位是______。

答案：伏特（V）2. 电流的单位是______。

答案：安培（A）3. 电阻的单位是______。

答案：欧姆（Ω）4. 电感的单位是______。

答案：亨利（H）5. 电容的单位是______。

答案：法拉（F）三、简答题（每题10分，共20分）1. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在任何电路的节点上，流入节点的电流之和等于流出节点的电流之和。

2. 什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在任何闭合电路中，沿着闭合路径的电压降之和等于零。

四、计算题（每题15分，共30分）1. 已知一个电路中，电阻R1=10Ω，R2=20Ω，R3=30Ω，R1和R2串联，然后与R3并联，求整个电路的等效电阻。

答案：首先计算R1和R2的串联电阻Rs = R1 + R2 = 10Ω + 20Ω = 30Ω。

然后计算Rs与R3的并联电阻Re = (Rs * R3) / (Rs + R3) = (30Ω * 30Ω) / (30Ω + 30Ω) = 18Ω。

2. 一个交流电路中，电感L=0.5H，电容C=0.2F，电阻R=100Ω，电源电压V=220V，频率f=50Hz，求电路的总阻抗Z。
