楼宇自动控制系统包含的子系统及其组成楼宇自动化系统是智能建筑的主要组成部分之一。
智能建筑通过楼宇自动化系统实现建筑物（群）内设备与建筑环境的全面监控与管理，为建筑的使用者营造一个舒适、安全、经济、高效、便捷的工作生活环境，并通过优化设备运行与管理，降低运营费用。
楼宇自动化系统涉及建筑的电力、照明、空调、通风、给排水、防灾、安全防范、车库管理等设备与系统，是智能建筑中涉及面最广、设计任务和工程施工量最大的子系统，它的设计水平和工程建设质量对智能建筑功能的实现有直接的影响。
智能楼宇弱电系统建设目标：以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务管理及它们之间的最优化组合，提供一个安全、高效、舒适、便利的建筑环境。
楼宇自动控制系统包含的系统有：1．系统集成管理平台2．综合布线系统3．计算机网络系统（有线、无线）4．安全防范管理系统（视频监控、防盗报警、门禁管理、一卡通系统、电子巡更）5．有线电视及卫星接收系统6．背景音乐和紧急广播系统一、系统集成平台(大楼智能管理平台)系统集成（IBMS）是智能建筑的核心，是建立在多个智能化子系统基础上，将各个独立运行的子系统连接起来，建立统一的系统平台，实现统一数据格式、统一表现形式，统一的数据交换和共享。
从技术方面讲IBMS面向建筑自动化行业、采用子系统集成模式，集数据采集、网络通信、自动控制和信息管理于一体，是一种可快速二次开发的监控管理平台软件。
它以计算机网络为基础、软件为核心，通过信息交换和共享，将各个具有完整功能的独立子系统整合成一个有机体。
智能建筑的集成管理系统，把建筑物内若干个既相互独立，又相互关联的系统，包括通信网络系统CNS、信息系统IS、楼宇设备自动化系统BAS、火灾自动报警系统FAS、安全防范系统SAS等等，通过集成到一个统一的、协调运行的系统中，实现建筑物设备的自动检测与优化控制，实现信息资源的优化管理和共享，降低系统的运行费用，为使用者提供最佳的信息服务，创造安全、舒适、高效、环保的工作环境。

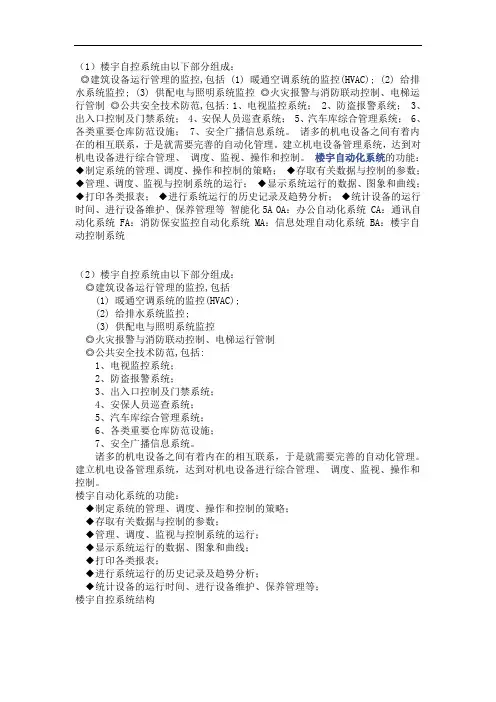

（1）楼宇自控系统由以下部分组成：◎建筑设备运行管理的监控,包括 (1) 暖通空调系统的监控(HVAC); (2) 给排水系统监控; (3) 供配电与照明系统监控◎火灾报警与消防联动控制、电梯运行管制◎公共安全技术防范,包括: 1、电视监控系统； 2、防盗报警系统； 3、出入口控制及门禁系统； 4、安保人员巡查系统； 5、汽车库综合管理系统； 6、各类重要仓库防范设施； 7、安全广播信息系统。
诸多的机电设备之间有着内在的相互联系，于是就需要完善的自动化管理。
建立机电设备管理系统，达到对机电设备进行综合管理、调度、监视、操作和控制。
楼宇自动化系统的功能：◆制定系统的管理、调度、操作和控制的策略；◆存取有关数据与控制的参数；◆管理、调度、监视与控制系统的运行；◆显示系统运行的数据、图象和曲线；◆打印各类报表；◆进行系统运行的历史记录及趋势分析；◆统计设备的运行时间、进行设备维护、保养管理等智能化5A OA：办公自动化系统 CA：通讯自动化系统 FA：消防保安监控自动化系统 MA：信息处理自动化系统 BA：楼宇自动控制系统（2）楼宇自控系统由以下部分组成：◎建筑设备运行管理的监控,包括(1) 暖通空调系统的监控(HVAC);(2) 给排水系统监控;(3) 供配电与照明系统监控◎火灾报警与消防联动控制、电梯运行管制◎公共安全技术防范,包括:1、电视监控系统；2、防盗报警系统；3、出入口控制及门禁系统；4、安保人员巡查系统；5、汽车库综合管理系统；6、各类重要仓库防范设施；7、安全广播信息系统。
诸多的机电设备之间有着内在的相互联系，于是就需要完善的自动化管理。
建立机电设备管理系统，达到对机电设备进行综合管理、调度、监视、操作和控制。
楼宇自动化系统的功能：◆制定系统的管理、调度、操作和控制的策略；◆存取有关数据与控制的参数；◆管理、调度、监视与控制系统的运行；◆显示系统运行的数据、图象和曲线；◆打印各类报表；◆进行系统运行的历史记录及趋势分析；◆统计设备的运行时间、进行设备维护、保养管理等；楼宇自控系统结构空调系统监控主要体现在对空调系统的空气处理器，新风机组，变风量末端，冷水机组，换热器等设备运行状态的监视，故障报警和启停控制，以及相应的节能管理。

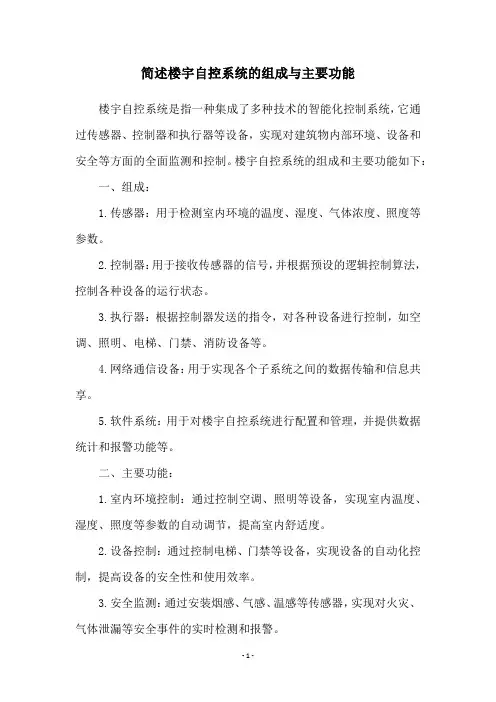

简述楼宇自控系统的组成与主要功能
楼宇自控系统是指一种集成了多种技术的智能化控制系统，它通过传感器、控制器和执行器等设备，实现对建筑物内部环境、设备和安全等方面的全面监测和控制。
楼宇自控系统的组成和主要功能如下：
一、组成：
1.传感器：用于检测室内环境的温度、湿度、气体浓度、照度等参数。
2.控制器：用于接收传感器的信号，并根据预设的逻辑控制算法，控制各种设备的运行状态。
3.执行器：根据控制器发送的指令，对各种设备进行控制，如空调、照明、电梯、门禁、消防设备等。
4.网络通信设备：用于实现各个子系统之间的数据传输和信息共享。
5.软件系统：用于对楼宇自控系统进行配置和管理，并提供数据统计和报警功能等。
二、主要功能：
1.室内环境控制：通过控制空调、照明等设备，实现室内温度、湿度、照度等参数的自动调节，提高室内舒适度。
2.设备控制：通过控制电梯、门禁等设备，实现设备的自动化控制，提高设备的安全性和使用效率。
3.安全监测：通过安装烟感、气感、温感等传感器，实现对火灾、气体泄漏等安全事件的实时检测和报警。
4.能源管理：通过对用电、用水等数据的监测和分析，实现能源的节约和管理，降低楼宇的运营成本。
5.数据分析和统计：通过对各种监测数据的分析和统计，为楼宇管理者提供决策参考和优化建议。
综上所述，楼宇自控系统的组成和功能十分复杂和多样化，它可以帮助楼宇管理者实现对楼宇内部环境、设备和安全等方面的全面监测和控制，提高楼宇的舒适度、安全性和运营效率。
楼宇自动控制系统组成楼宇自动控制系统是一种利用现代科技手段对楼宇进行智能化管理和控制的系统。
它通过集成多种设备和技术，实现对楼宇内部各个系统的自动化控制，提高了楼宇的安全性、舒适性和能源利用效率，为人们的生活和工作带来了诸多便利。
一、楼宇自动控制系统的组成楼宇自动控制系统主要包括以下几个方面的组成部分：1. 入口控制系统：通过门禁、刷卡等手段实现对楼宇入口的自动化管理，确保只有授权人员可以进入。
2. 电梯控制系统：通过电梯智能化控制，实现楼宇内电梯的高效运行和安全管理。
3. 空调系统：通过温度、湿度等传感器的监测和控制，实现楼宇内空调系统的智能化调节，提供舒适的室内环境。
4. 照明系统：通过光敏传感器、定时器等设备，实现楼宇内照明系统的自动化控制，提高能源利用效率。
5. 火灾报警系统：通过烟雾、温度传感器等设备，实现楼宇内火灾的及时报警和自动灭火。
6. 安防系统：包括监控摄像头、报警器等设备，通过视频监控和报警功能，实现楼宇内安全的监控和管理。
7. 电力管理系统：通过电力监测设备和控制器，实现楼宇内电力的监测、分配和节约管理。
二、楼宇自动控制系统的优势楼宇自动控制系统的优势主要体现在以下几个方面：1. 提高安全性：通过智能化的入口控制、安防系统和火灾报警系统，保障楼宇内人员和财产的安全。
2. 提高舒适性：通过空调系统、照明系统等设备的智能化控制，提供舒适的室内环境，提高人们的生活和工作舒适度。
3. 提高能源利用效率：通过电力管理系统、照明系统等设备的智能化控制，实现能源的合理利用和节约，降低能源消耗。
4. 提高管理效率：通过楼宇自动控制系统，实现对楼宇内各个系统的集中管理和控制，提高管理效率和便利性。
5. 降低运营成本：通过楼宇自动控制系统的智能化管理和控制，减少人工管理和能源消耗，降低楼宇的运营成本。
三、楼宇自动控制系统的应用领域楼宇自动控制系统广泛应用于各种建筑物，包括商业办公楼、住宅小区、酒店、医院、学校等。

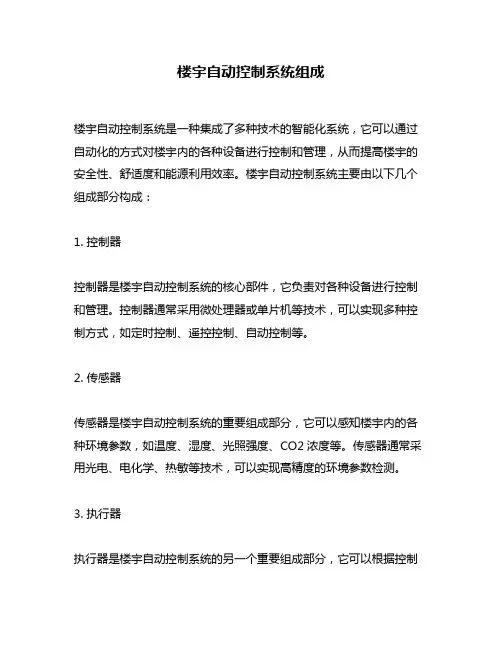

楼宇自动控制系统组成
楼宇自动控制系统是一种集成了多种技术的智能化系统，它可以通过自动化的方式对楼宇内的各种设备进行控制和管理，从而提高楼宇的安全性、舒适度和能源利用效率。
楼宇自动控制系统主要由以下几个组成部分构成：
1. 控制器
控制器是楼宇自动控制系统的核心部件，它负责对各种设备进行控制和管理。
控制器通常采用微处理器或单片机等技术，可以实现多种控制方式，如定时控制、遥控控制、自动控制等。
2. 传感器
传感器是楼宇自动控制系统的重要组成部分，它可以感知楼宇内的各种环境参数，如温度、湿度、光照强度、CO2浓度等。
传感器通常采用光电、电化学、热敏等技术，可以实现高精度的环境参数检测。
3. 执行器
执行器是楼宇自动控制系统的另一个重要组成部分，它可以根据控制
器的指令对各种设备进行控制和操作。
执行器通常采用电机、气动元件等技术，可以实现高效、精准的设备控制。
4. 通信网络
通信网络是楼宇自动控制系统的基础设施，它可以实现各个设备之间的数据传输和信息交换。
通信网络通常采用有线或无线技术，如以太网、WiFi、蓝牙等，可以实现高速、稳定的数据传输。
5. 软件系统
软件系统是楼宇自动控制系统的另一个重要组成部分，它可以实现系统的配置、监控、管理和优化。
软件系统通常采用图形化界面，可以实现用户友好的操作和管理。
总之，楼宇自动控制系统是一种集成了多种技术的智能化系统，它可以实现对楼宇内各种设备的自动化控制和管理，从而提高楼宇的安全性、舒适度和能源利用效率。
楼宇自动控制系统的组成部分包括控制器、传感器、执行器、通信网络和软件系统等，这些部分相互协作，共同构成了一个完整的自动化控制系统。

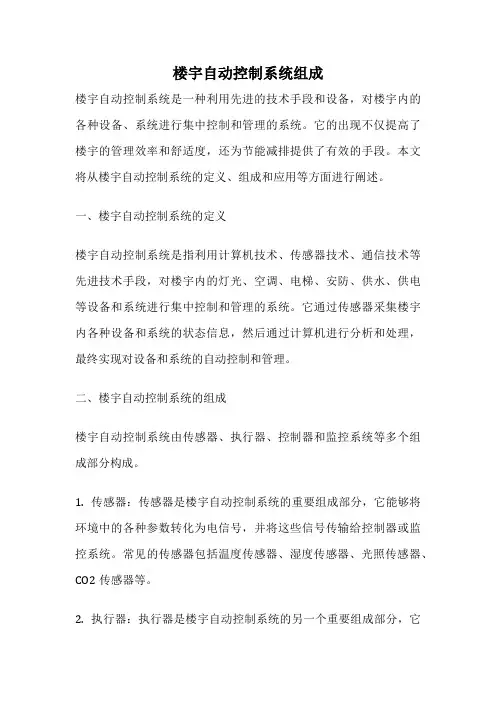

楼宇自动控制系统组成楼宇自动控制系统是一种利用先进的技术手段和设备，对楼宇内的各种设备、系统进行集中控制和管理的系统。
它的出现不仅提高了楼宇的管理效率和舒适度，还为节能减排提供了有效的手段。
本文将从楼宇自动控制系统的定义、组成和应用等方面进行阐述。
一、楼宇自动控制系统的定义楼宇自动控制系统是指利用计算机技术、传感器技术、通信技术等先进技术手段，对楼宇内的灯光、空调、电梯、安防、供水、供电等设备和系统进行集中控制和管理的系统。
它通过传感器采集楼宇内各种设备和系统的状态信息，然后通过计算机进行分析和处理，最终实现对设备和系统的自动控制和管理。
二、楼宇自动控制系统的组成楼宇自动控制系统由传感器、执行器、控制器和监控系统等多个组成部分构成。
1. 传感器：传感器是楼宇自动控制系统的重要组成部分，它能够将环境中的各种参数转化为电信号，并将这些信号传输给控制器或监控系统。
常见的传感器包括温度传感器、湿度传感器、光照传感器、CO2传感器等。
2. 执行器：执行器是楼宇自动控制系统的另一个重要组成部分，它能够根据控制信号，对设备和系统进行操作。
常见的执行器包括电动阀门、电动调节阀、电机驱动装置等。
3. 控制器：控制器是楼宇自动控制系统的核心部分，它接收传感器传输过来的信号，根据预定的控制策略和算法，生成相应的控制信号，控制执行器对设备和系统进行操作。
控制器可以是单个设备，也可以是分布式的多个设备组成的网络。
4. 监控系统：监控系统是楼宇自动控制系统的重要组成部分，它可以实时监测和显示楼宇内各种设备和系统的状态信息，同时可以进行数据存储、分析和报警等功能。
三、楼宇自动控制系统的应用楼宇自动控制系统广泛应用于各种类型的建筑物，如商业办公楼、酒店、医院、学校等。
它可以对建筑物内的照明、空调、电梯、安防、供水、供电等设备和系统进行集中控制和管理，实现自动化、智能化的楼宇管理。
1. 照明控制：楼宇自动控制系统可以根据光照强度和使用需求，对各个区域的照明设备进行自动调节和控制，提高能耗效率，同时提供舒适的照明环境。
楼宇智能控制系统一、前言楼宇智能控制系统(或称楼宇管理系统BA系统)是由中央管理站、各种DDC控制器及各类传感器、执行机构组成的，能够完成多种控制及管理功能的网络系统。
它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。
目前，系统中的各个组成部分已从过去的非标准化的设计生产，发展成标准化、专业化产品，从而使系统的设计安装及扩展更加方便、灵活，系统的运行更加可靠，投资大大降低。
二、楼宇管理系统结构简介1.为什么在先进的综合性大楼，商场，酒店或生产厂内，都必须具有完善的中央管理及自控系统(1)能提供中央整体监察，对机电设备故障能作出即时察觉及分析，减少因小故障而引起的其它问题，同时节省时间和资金。
(2)配合自控系统的节能程式操作，减少不必要的能源浪费，可达到平均节省百分之五到十五的水平。
(3)提供防范性保养，对可能发生的设备问题作出事先维修。
(4)提高对楼宇的整体管理效率，节省人力和时间。
(5)可通过分层式网络监控系统充分控制地区性大楼及厂房，达到智能分散管理效果，提高能源分配使用和故障维修能力，并减少工作人员和机电设备维修费用。
(6)相比之下，所需中央管理系统投资可在短时间内回收。
2.集中及分散管理系统的优点(1)分散型智能网络，先进的设计，减少故障影响，从而提高可靠性。
(2)开放式系统设计，能与不同的系统软件兼容：-中央冷量及电量计费系统-具有软件兼容性的变电系统监测仪表-机电设备情况显示屏(3)主要的智能控制器都能完全独立操作，减少因网络故障而影响运作。
(4)提供不同类型的控制器，配合各种机电设备使用，最理想是由12个点到296个点。
(5)完善了手动/自动开关控制，包括所需的控制器及阀门，因此降低了因系统故障而引起的用户不便，并提供调试和保养。
(6)可提供特大的不会消失的记忆容量，程式方面可采用单一式数据处理，减少出错机会且运行简便。
(7)可连接高速以太网或远程通讯，扩大网络监测范围。
BAS 楼宇自动化系统楼宇自动化系统（Building Automation System，简称BAS）是一种集成化的智能化控制系统，用于管理和监控建筑物内部的各种设备和系统。
它通过自动化技术和网络通信技术，实现对建筑物内部照明、空调、供水、供电、安防等设备的集中控制和管理。
一、BAS系统的组成1. 感知层：包括传感器、探测器等设备，用于感知建筑物内部的环境参数，如温度、湿度、光照强度、空气质量等。
2. 控制层：包括控制器、执行器等设备，用于根据感知层获取的数据，对建筑物内部的设备进行控制和调节，如调节空调温度、控制照明亮度等。
3. 网络层：包括网络设备、通信协议等，用于连接感知层和控制层的设备，实现数据的传输和通信。
4. 应用层：包括监控软件、管理系统等，用于对建筑物内部设备和系统进行集中监控和管理，提供各种功能和服务，如能耗分析、故障诊断、报警管理等。
二、BAS系统的功能1. 环境控制：BAS系统可以根据建筑物内部的环境参数，自动调节空调、照明等设备，实现舒适的室内环境。
2. 能耗管理：BAS系统可以对建筑物内部设备的能耗进行监测和管理，通过优化控制策略，降低能耗，提高能源利用效率。
3. 安全管理：BAS系统可以对建筑物内部的安防设备进行集中管理，如监控摄像头、门禁系统等，实现对建筑物的安全监控和管理。
4. 故障诊断：BAS系统可以对建筑物内部设备的运行状态进行实时监测和诊断，及时发现并处理故障，提高设备的可靠性和运行效率。
5. 数据分析：BAS系统可以对建筑物内部设备的运行数据进行采集和分析，提供各种报表和统计数据，帮助管理人员进行决策和优化。
三、BAS系统的优势1. 提高舒适性：BAS系统可以根据建筑物内部的环境参数，自动调节设备，提供舒适的室内环境，提高居住和工作的舒适性。
2. 降低能耗：BAS系统可以通过优化控制策略，降低设备的能耗，提高能源利用效率，减少能源消耗和能源费用。
3. 提高安全性：BAS系统可以对建筑物内部的安防设备进行集中管理，实现对建筑物的安全监控和管理，提高安全性。

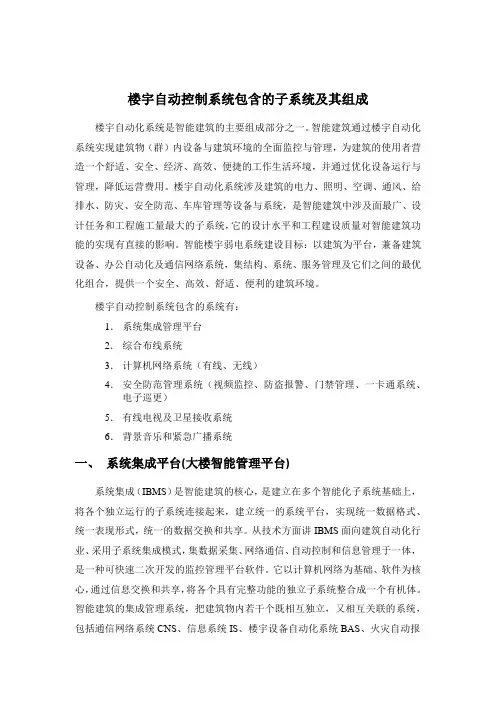

楼宇自动控制系统包含的子系统及其组成楼宇自动化系统是智能建筑的主要组成部分之一。
智能建筑通过楼宇自动化系统实现建筑物（群）内设备与建筑环境的全面监控与管理，为建筑的使用者营造一个舒适、安全、经济、高效、便捷的工作生活环境，并通过优化设备运行与管理，降低运营费用。
楼宇自动化系统涉及建筑的电力、照明、空调、通风、给排水、防灾、安全防范、车库管理等设备与系统，是智能建筑中涉及面最广、设计任务和工程施工量最大的子系统，它的设计水平和工程建设质量对智能建筑功能的实现有直接的影响。
智能楼宇弱电系统建设目标：以建筑为平台，兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务管理及它们之间的最优化组合，提供一个安全、高效、舒适、便利的建筑环境。
楼宇自动控制系统包含的系统有：
1．系统集成管理平台
2．综合布线系统
3．计算机网络系统（有线、无线）
4．安全防范管理系统（视频监控、防盗报警、门禁管理、一卡通系统、电子巡更）
5．有线电视及卫星接收系统
6．背景音乐和紧急广播系统
一、系统集成平台(大楼智能管理平台)
系统集成（IBMS）是智能建筑的核心，是建立在多个智能化子系统基础上，将各个独立运行的子系统连接起来，建立统一的系统平台，实现统一数据格式、统一表现形式，统一的数据交换和共享。
从技术方面讲IBMS面向建筑自动化行业、采用子系统集成模式，集数据采集、网络通信、自动控制和信息管理于一体，是一种可快速二次开发的监控管理平台软件。
它以计算机网络为基础、软件为核心，通过信息交换和共享，将各个具有完整功能的独立子系统整合成一个有机体。
智能建筑的集成管理系统，把建筑物内若干个既相互独立，又相互关联的系统，包括通信网络系统CNS、信息系统IS、楼宇设备自动化系统BAS、火灾自动报
警系统FAS、安全防范系统SAS等等，通过集成到一个统一的、协调运行的系
统中，实现建筑物设备的自动检测与优化控制，实现信息资源的优化管理和共享，降低系统的运行费用，为使用者提供最佳的信息服务，创造安全、舒适、高效、环保的工作环境。
智能建筑集成系统集成范围：楼宇自控系统、闭路监控系统、防盗报警系统、背景音乐系统、电子信息发布系统、门禁管理系统等,预留以便系统内其他的分
站接入主系统。
二、综合布线系统
综合布线系统（Premises Distributed System，简称PDS）是一种集成化
通用传输系统，通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来。
在大厦内利用双绞线或光缆来传输信息，可以连接电话、计算机、会议电视和视频监控等设备的结构化信息传输系统。
PDS使用标准的双绞线和光纤，支持高速率的数据传输。
PDS使用物理分层星型拓扑结构，积木式、模块化设计，遵循统一标准，使系统的集中管理成为可能，也使每个信息点的故障、改动或增删不影响其它的信息点，使安装、维护、升级和扩展都非常方便，并节省了费用。
三、安防系统
为了确保大楼的安全，实现控制和掌握人员流动动态，制止非法侵入，对内外部人员进行管理，设置由视频监控和防盗报警等组成的安全防范系统。
通过对摄像机和红外探头的合理布置，可做到对整个大楼重要部位进行全方位安全防范，确保人员及办公场地的安全，维护正常工作秩序。
安防系统由视频监控、防盗报警、门禁管理、一卡通系统、电子巡更和停车场管理系统组成。
闭路电视监控系统
系统由现场摄像机和安保监控室控制、显示、录像等设备组成。
楼层内为定点摄像机，大楼外围设置两个动点高速球型摄像机及两个定点摄像机，对角摆放，
监控大楼周围情况，并对现场情况进行监控记录，便于保安人员及时出警和人员调配，最大程度提高报案、破案处理能力。
防盗报警系统
在周界出入口处安装红外对射探测器，当探测到有人非法侵入时会产生报警，报警信息传至安防控制室并联动现场摄像机。
通过报警图形界面，大厦的管理/
安保人员可以方便、准确地确定报警点的确切位置。
一卡通及门禁管理系统
“一卡通”系统以感应IC卡为媒介，通过计算机和通信技术为手段，将大
楼内的各项设施连接成为一个有机的整体，用户通过一张卡便可完成通常的资金结算和某些控制操作，如用卡开启通道门禁，用卡就餐、考勤、停车，办公、收费服务等各项活动。
它将门禁、考勤、消费、巡更、停车场、电梯管理系统合而为一，让使用者在大楼内用一张卡就可以开门、乘电梯、考勤、消费、停车场开闸等功能，充分感受到高科技带来的方便与快捷。
电子巡更系统
电子巡更系统采用离线式系统，无须布线，安装使用方便。
它用于管理保安人员按时、按点、按路线巡逻检查。
巡更员携带巡更器按照规定的时间及线路要求巡视，若不按正常程序巡视，则记录无效。
查对核实后，即视作失职。
停车场管理系统
停车场车辆出入管理系统产品要求选用国际或国内品牌产品，要求系统性能稳定、设备安全耐用、灵敏可靠、使用方便快捷。
停车场系统，入口设在地上，出口在地下室。
停车场系统采用电子标签式车辆“卡”，电子标签安装在每辆车的前车窗上，刷卡距离4-6米，安装红外对射
车辆监测装置，防止轧车。
并与一卡通系统连接，其目的是为了实现车辆进出停车场的自动化管理，包括收费、判断车牌等。
四、有线电视及卫星接收系统
有线电视系统传送数字信号节目，接入信号为所在区有线电视台提供。
需购买其提供的机顶盒装备。
有线电视网路按照国家最新标准A类网设计，其与过去使用的B类网的主要区别为：放大器改用双向放大器、电缆采用屏蔽线、接头使用冷压F头，满足有线电视高清传输的要求。
五、背景音乐及紧急广播系统
按自然分区和功能分区的前提下合理划分广播控制区，整个综合业务楼可以分为23个区，进行分区或集中控制。
其中声源包括：定时播放器内置节目、外接CD机、FM收音机、MP3播放器、分区寻呼话筒等。
要求在宣传、管理上达到全方位高质量的广播效果，在此基础上，实现背景音乐、上下班音乐铃播放，节目定时定点播放等应用，为综合业务楼的信息化、自动化奠定基础。
在设计上采用先进的数字传输技术代替模拟传输技术，而且有良好的开放性和扩展性、人性化的管理功能，在设计广播系统时，采用市场覆盖率高、技术成熟、质量可靠的音频设备，先进的数字传输技术，以保证楼广播的高效性，可靠性和稳定性。
六、信息发布系统
信息化大潮席卷了社会的每个角落，数字化将是政府机构和企事业单位办公系统建设的必然趋势。
这能够极大地提升政府部门、企事业单位的工作效率，营造便捷信息流通环境，塑造整体品牌形象，同时也意味着及时、全面、丰富的资讯报道，优质、高效的信息服务以及全新的办公文化氛围。
政府/企业数字媒体播放系统针对办公楼宇的信息传播需求，以前瞻性、拓展性、先进性、实用性为设计思路，采取集中控制、统一管理的方式将视音频信号、图片和滚动字幕等多媒体信息通过网络平台传输到显示终端，以高清数字信号播出，能够有效覆盖大堂、会议室、办公室、会客区、电梯间、通道等人流密集场所。
对于新闻、公告、天气预报、服务资讯、现场直播节目等即时信息可以做到立即发布，在第一时间将最新鲜的资讯传递给受众，并根据不同区域和受众群体，做到分级分区管理，有针对性地发布信息。
