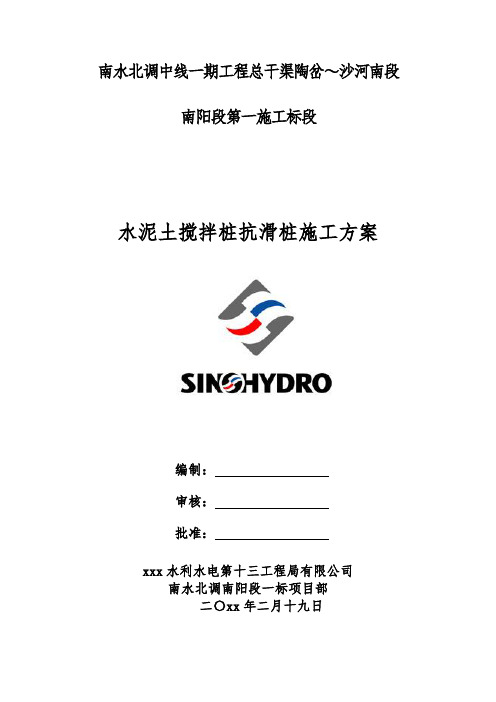

南水北调中线一期工程总干渠陶岔～沙河南段南阳段第一施工标段水泥土搅拌桩抗滑桩施工方案编制：审核：批准：xxx水利水电第十三工程局有限公司南水北调南阳段一标项目部二〇xx年二月十九日目录一、工程概况 (2)二、编制依据 (2)三、施工准备 (2)1、施工道路 (2)2、施工用电 (2)3、施工用水 (3)4、施工场地填筑方案选择 (3)四、施工方案 (4)1、水泥搅拌桩抗滑桩施工方案 (4)1.1 测量放线 (4)1.2 桩机就位 (4)1.3 水泥浆制备 (5)1.4 搅拌喷浆 (5)1.5 施工平台拆除、桩头凿毛 (6)2、排水体施工方案 (6)1.1 测量放线 (6)1.2 排水体沟槽开挖 (6)1.3 排水体填筑 (6)五、质量保证措施 (7)六、安全文明施工保证措施 (7)七、施工进度计划安排 (8)八、投入资源配置计划 (8)xx一标水泥土搅拌桩抗滑桩施工方案一、工程概况南水北调中线一期总干渠南阳段第一施工标段，起点设计桩号TS87+925，终点设计桩号TS94+365，长度为6.440km，其中明渠段总长5.383km。
本标段渠道沿线均为膨胀土地质。
总干渠设计流量为340m3/s，加大流量为410m3/s，渠道设计水深7.5m，加大水深8.24m。
根据《南阳段洪水综合影响等级较高渠段加强方案结构布置图》及《南阳段洪水综合影响等级高渠段加强方案结构布置图》确定，我标段左侧渠堤桩号TS88+300～TS91+250、TS93+710～TS94+365渠段（共计3605m）以及右侧渠堤桩号TS88+300～TS91+400、TS93+000～TS93+170、TS93+510～TS94+365渠段（共计4125m）为洪水综合影响等级较高渠段，渠堤外坡增设水泥土搅拌桩抗滑桩和排水体，水泥土搅拌桩采用湿法搅拌成桩。
渠道外坡水泥搅拌桩抗滑桩设置在2m平台靠内一侧，每3根桩垂直于渠道轴线方向相切排列作为一组，组与组之间间隔3.5m。

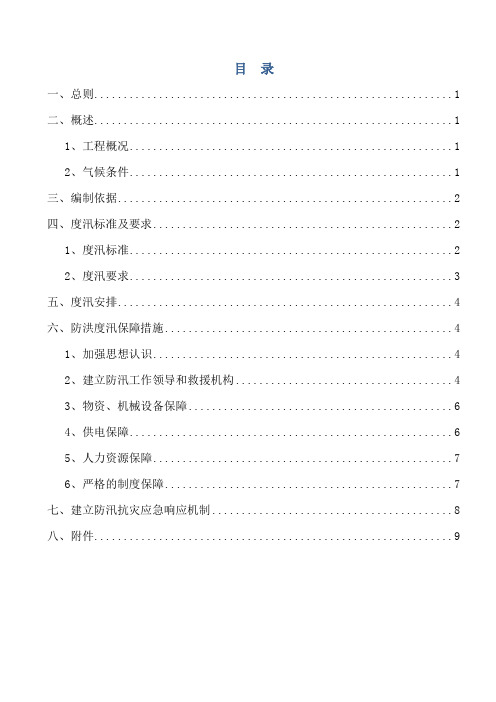

目录一、总则 (1)二、概述 (1)1、工程概况 (1)2、气候条件 (1)三、编制依据 (2)四、度汛标准及要求 (2)1、度汛标准 (2)2、度汛要求 (3)五、度汛安排 (4)六、防洪度汛保障措施 (4)1、加强思想认识 (4)2、建立防汛工作领导和救援机构 (4)3、物资、机械设备保障 (6)4、供电保障 (6)5、人力资源保障 (7)6、严格的制度保障 (7)七、建立防汛抗灾应急响应机制 (8)八、附件 (9)一、总则为做好工程的安全防汛工作，防御和减轻洪水灾害，做到有计划、有准备的防御洪水，给项目实施指挥决策和防洪调度提供科学依据，使之在洪水来临时有章可循，增强主动性、减少盲目性，保障汛期工程及人员、财产的安全，根据区域内暴雨洪水特性及相关气候条件，针对可能发生的各类事故，特制订2012年度防洪度汛方案。
二、概述1、工程概况南水北调中线一期总干渠陶岔～沙河南方城段第六标段，起点设计桩号159+982，终点设计桩号 167+532，全长为 7.550km。
渠道为梯形断面，159+982～163+400段渠底宽度为 14.5～17m，163+400～167+532 段渠底宽度为14.5～21m，渠底高程129.710～129.478m，设计流量 330m3/s，加大流量 400m3/s。
渠道纵比降为1/24000～1/26000。
全段采用混凝土衬砌，渠坡厚度10cm，渠底厚度8cm。
混凝土衬砌强度等级为C20，抗冻标号F150，抗渗标号W6，全渠段采用复合土工膜防渗。
沿线共布置各类建筑物 10座，包括：3座左岸排水建筑物，5座公路桥，2座生产桥。
主要建筑物为 1级，次要建筑物为 3级。
2、气候条件本标段内河流属北亚热带过渡地区，雨量较充沛。
具有明显的大陆性季风气候特点。
四季分明，气候温和，日照充足，热量丰富，无霜期较长，又是南北气团进出南阳盆地的走廊，具有风多风大、雨量充沛，但雨量时空分布不均。

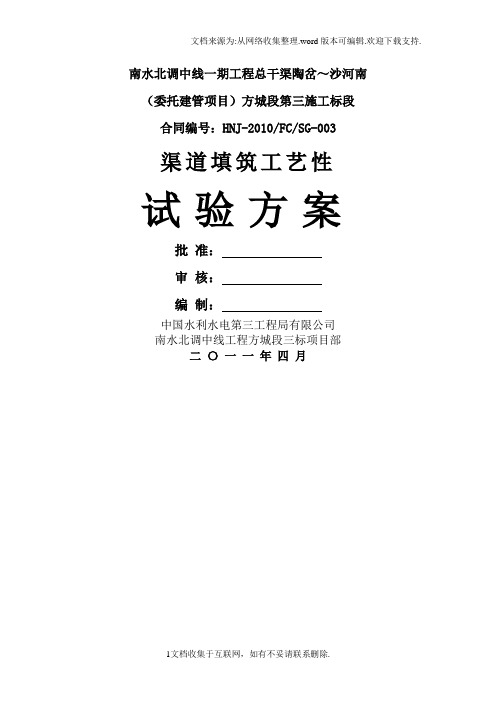

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段合同编号：HNJ-2010/FC/SG-003渠道填筑工艺性试验方案批准：审核：编制：中国水利水电第三工程局有限公司南水北调中线工程方城段三标项目部二〇一一年四月目录1.前言................................... 错误!未定义书签。
2.试验大纲编制及试验依据 ................. 错误!未定义书签。
3.试验目的及试验段的设置 ................. 错误!未定义书签。
4.准备工作............................... 错误!未定义书签。
4.1资源配置.............................. 错误!未定义书签。
4.2 料源选择及前期试验 ................... 错误!未定义书签。
4.3 试验场地选择及布置 ................... 错误!未定义书签。
5.碾压试验............................... 错误!未定义书签。
5.1 取料和运输........................... 错误!未定义书签。
5.2 摊铺和平整........................... 错误!未定义书签。
5.3 碾压与检测........................... 错误!未定义书签。
5.4 结果整理与分析 ....................... 错误!未定义书签。
6.结论................................... 错误!未定义书签。
7.试验中需要注意的其它问题 ............... 错误!未定义书签。
渠堤填筑工艺性试验方案1.前言南水北调中线一期总干渠陶岔渠首至沙河南段工程方城段（以下简称“方城段”）是总干渠陶岔渠首至沙河南段一个设计单元。
4%-FC-5碾压试验报告(水泥改性土)(最终)南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第五施工标段4%水泥改性土碾压试验成果报告河南省水利第二工程局南水北调中线工程方城段五标项目部二O一二年二月4%水泥改性土碾压试验成果报告1.工程概况南水北调中线一期总干渠陶岔～沙河南（委托建管项目）方城段第五施工标段，起点桩号152+311，终点桩号159+982，方城5标全长为7.671km；各类建筑物15座，包括：1座河渠交叉建筑物，2座左岸排水建筑物，2座渠渠交叉建筑物，1座分水口门，1座节制闸，5座公路桥，3座生产桥。
主体工程主要工程量：土石方开挖约560万m3，土石方填筑约62万m3，混凝土约14万m3，钢筋约0.70万t，金结安装约597t，复合土工膜约50万m2。
其中渠道152+311～154+311处为弱膨胀土，原土的平均含水率在15%～20%之间，平均自由膨胀率36%。
按设计要求，自由膨胀率小于65%的弱膨胀土方可使用并严格控制土块粒径，本标段水泥改性土换填段为154+011～156+221、159+061～159+720，换填长度约2869m，水泥改性土换填方量约6万m³。
2.试验目的2.1、通过碎土工艺试验确定本碎土工艺能否满足设计土料粒径相关控制指标：土块粒径不大于10cm，其中10cm～5cm粒径不大于5%，5cm～0.5cm粒径含量不大于50%。
2.2、通过水泥改性土拌和试验，确定水泥改性土的技术参数：土料含水率范围、水泥掺量、拌和均匀性、拌制工艺。
2.3、通过碾压试验取得合理的碾压遍数、铺土厚度、干密度及土料含水率等参数，以核实土料设计填筑标准的合理性，确定达到设计填筑标准的压实方法，来指导154+011～156+221和159+061～159+720段水泥改性土填筑施工。
3.编制依据3.1、《土工试验规程》SL/T237-19993.2、《南水北调中线一期工程总干渠填方渠道施工技术规定（试行）》NSBD-ZGJ-1-363.3、《南水北调中线一期工程总干渠水泥改性土施工技术规定（试行）》NSBD-ZGJ-1-373.4、《南水北调中线一期工程渠道工程施工质量评定验收标准（试行）》NSBD7-20073.5、《南水北调中线一期工程总干渠渠道膨胀土处理施工技术要求》NSBD-ZXJ-2-013.6、《南水北调中线一期工程总干渠渠道膨胀土处理施工工法》NSBD-ZXJ-4-013.7、《南水北调中线一期工程总干渠渠道膨胀土处理施工监理实施细则》NSBDZXJ-4-023.8、设计通知《水泥改性土、水泥土补充施工技术要求》（2011）长南河委设技规字第011号3.9、《公路工程无机结合料稳定材料试验规程》JTG E51-20093.10、《土样和试样制备》SL237-002-19993.11、《堤防工程施工规范》SL260-983.12、《渠道防渗工程技术规范》SL18-20043.13、《碾压式土石坝施工规范》DL/T5129-20013.14、《工程建设标准强制性条文（水利工程部分）》3.15、《岩土勘察规范》GB 50021-20013.16、《建筑地基与基础工程施工及验收规范》GB 50202-20023.17、《膨胀土地区建筑技术规范》GBJ 112-873.18、《招标文件》3.19、《设计施工图纸》4.试验室试验过程及结果4.1、土料采用渠道152+311～154+311处开挖的可利用弱膨胀土土料约25000m³，土料平均自由膨胀率36%，用挖掘机开挖，自卸汽车运输至153+820稳定土拌和站备土区。
南水北调中线一期工程总干渠陶岔～沙河南段（委托建管项目）南阳段第一施工标段南水北调中线一期工程总干渠陶岔～沙河南段（委托建管项目）南阳段第一施工标段通信管道工程施工方案编制：审核：批准：中国水利水电第十三工程局有限公司南水北调南阳段一标项目部二〇一八年二月十九日目录一.工程概况 (2)二、执行的规范 (2)三、主要材料的选择 (3)1.硅芯管规格 (3)2.外观、气闭及颜色 (3)3.硅芯管物理化学性能指标 (3)4.硅芯管预期使用寿命 (4)5.硅芯管外壁印制内容 (4)四、通信管道施工方案 (4)1.埋设位置 (4)2.一般施工要求 (5)3.采用开挖敷设的通信管道施工工艺 (5)3.1 施工测量 (5)3.2 管沟开挖 (5)3.3 硅芯管敷设 (6)3.4 管道的连接 (7)3.5 管沟回填 (8)4.采用地下定向钻孔敷管的通信管道施工工艺 (8)4.1 施工区域勘察 (8)4.2 钻机就位 (9)4.3 导向钻进 (9)4.4 回拖扩孔 (9)4.5 敷管 (9)5.硅芯管贯通试验 (10)5.1 贯通实验目的 (10)5.2 贯通试验采用的工具 (10)5.3 试验步骤 (10)6.人井、手孔设置 (10)7.检查和验收 (11)8.手孔施工 (12)8.1 手孔的开挖及砌筑 (12)8.2 手孔的防水 (12)9.手孔处混凝土挡土墙 (13)五、施工计划 (13)六、质量要求 (13)七、安全注意事项 (14)八、拟投入资源配置 (14)通信管道工程施工方案一.工程概况南水北调中线一期总干渠陶岔渠首至沙河南段工程（南阳段）南阳－1标段，起点设计桩号87+925，终点设计桩号94+365，标段长度为6440m；其中明渠段全长5383m、潦河渡槽全长438m、宁西铁路交叉工程暗渠1与暗渠2（包括进出口渐变段）共长619m。
本工程的通信管道项目，包括通信管道测量、开挖管道沟和手孔坑（硬土）、回填管道沟和手孔坑、C15混凝土管道基础、人工敷设埋式硅芯管、地下定向钻孔敷管、管道C15混凝土包封、管道填充M7.5水泥砂浆、人手孔施工（钢筋混凝土基础、砖砌体、手孔上覆、预埋件安装、整体防水、井盖安装等）等项。
资料共享南水北调中线一期工程总干渠陶岔~沙河南(委托建管项目)方城段段第三施工标段（合同编号：HNJ-2010/FC /SG-003）土石方平衡方案批准审核编制中国水利水电第三工程局有限公司南水北调中线工程方城段三标项目部二〇一一年三月资料共享资料共享目录一、工程概况 (1)（一）渠线工程地质条件 (1)（二）左岸排水建筑物工程地质条件 (3)（三）渠渠交叉建筑物工程地质条件 (4)（四）公路桥建筑物工程地质条件 (4)（五）土料场 (4)二、编制依据 (6)三、土方调配方案 (6)1资料共享土方平衡方案一、工程概况南水北调中线一期工程总干渠陶岔～沙河南段是中线输水工程的首段，位于河南省南阳市、平顶山市境内。
南水北调中线一期总干渠陶岔渠首至沙河南段工程方城段（以下简称“方城段”）是总干渠陶岔渠首至沙河南段一个设计单元，位于河南省南阳市方城县境内，起点位于小清河支流东岸宛城区和方城县的分界处，设计桩号124+751，终点位于三里河北岸方城县和叶县交界处，设计桩号185+545。
全渠段设计流量330m3/s，加大流量400 m3/s。
方城-3标是第3个标段，起点设计桩号138+551，轴线坐标为(X=3669249.953m，Y=486815.701m)(1954年北京坐标系，下同)，终点设计桩号145+651，轴线坐标为(X=3672702.790m，Y=492896.220m),方城-3标长度为7.100km。
本标段主要工程量为：土石方开挖347.4万m3，其中软岩41万m3；各种土方填筑91.3万m3，其中改性土33.85万m3，粘土回填51.1万m3，弱膨胀土填筑6.35万m3。
方城-3标沿线共布置各类建筑物11座，包括：3座左岸排水建筑物，2座渠渠交叉建筑物，3座公路桥，3座生产桥。
（一）渠线工程地质条件1、桩号138＋551～139+961渠段为上粘性土、软粘土、下软质碎屑岩渠段，地形平坦，渠道挖深8～9m，填高1～2m，渠坡主要由al-lQ3粉质粘土，粉质壤土、及有机质粘土组成。
对拉螺栓孔处理措施一、工程概况本工程为南水北调中线一期工程总干渠陶岔渠首～沙河南段(中线建管局直管项目)湍河渡槽工程施工标，合同编号ZXJ/SG/THD-001。
南水北调中线一期总干渠湍河渡槽位于河南省邓州市小王营～冀寨之间的湍河上。
渡槽槽身为相互独立的3槽预应力混凝土U型结构，单跨40m，共18跨，单槽内空尺寸（高×宽）7.23m×9.0m。
湍河渡槽主要建筑物为1级，次要建筑物为3级。
湍河渡槽设计流量为350m3/s，加大流量为420m3/s。
湍河渡槽墩身及盖梁18#墩为C30混凝土，1#～17#均为C40混凝土。
1#～13#墩墩身高度4.2m～10.4m不等，其结构形式为重力式空心墩；14#～17#墩墩身高度小于4m，为重力式实心墩结构；18#墩处于槽身与填方渠道的连接处，为挡土墙式实体重力边墩。
二、施工概况我部根据每个墩身高度的变化，划分详细的分层分仓图，根据分层分仓图配备了相应规格、数量的墩身及盖梁模板。
墩身及盖梁模板均采用定型钢模，以保证混凝土浇筑质量，单块模板重量最重为1.3t，最高为2.5m。
模板支撑均采用对拉形式，对拉螺栓均为T18规格。
螺杆外套管为Φ22PVC线管，以方便浇筑成型后螺杆取出。
目前，已完成部分墩身施工，正在进行盖梁施工。
墩身模板拆除后由于螺栓孔洞影响混凝土外观质量，我部制定详细的处理措施。
三、处理措施3.1 使用钢钎将墩柱表面螺栓孔洞凿成深度5cm、外口直径为5cm左右的锥形凹槽，清除孔壁内存松碎残渣。
3.2 拌制预缩砂浆，湍河渡槽工程修补墩身对拉螺栓孔采用的预缩砂浆配比为水：水泥：砂=0.3:1:2.3（水泥采用邓州中联生产的PO.42.5普通硅酸盐水泥）3.3 采用高压水枪清洗凹槽内壁，待凹槽周围混凝土饱和面干时用1:4的水泥浓浆将凹槽内壁进行均匀涂抹。
3.4 用预缩砂浆分三层进行塞填，用木锤捣实至表面开始泛浆，用钢抹子将其表面分8次以上进行抹平。
南水北调中线一期工程总干渠陶岔渠首～沙河南段鲁山南2段施工标（合同编号：ZXJ/SG/LSN-002）渠道高填方安全加固措施水泥土搅拌桩防渗墙施工方案批准：审核：编制：中国水利水电第二工程局有限公司南水北调中线工程鲁山南2段项目经理部目录1、工程概况 (3)2、编制依据 (4)3、工期安排 (4)4、施工布置 (4)4.1、施工道路布置 (4)4.2、施工用水、电布置 (5)4.3、施工资源配置 (5)5、水泥土搅拌桩施工技术措施 (6)5.1、主要施工技术要求 (6)5.2水泥土搅拌桩施工技术参数 (6)5.3、水泥土搅拌桩施工 (7)5.3、成墙质量检查 (9)5.4、注意事项 (9)6、安全文明施工 (10)1、工程概况1.1工程概况鲁山南2段工程为南水北调中线工程总干渠陶岔至沙河南段工程的一部分，位于陶岔至沙河南段最末标段，桩号范围TS229+262-TS239+042，总干渠线路总长9.78km，其中渠道长9.066km，建筑物长0.714km。
挖方渠道长3263m，填方渠道全长5803m。
根据渠道安全加固设计图纸，为保证渠道后期运行安全，在部分高填方段增设水泥土搅拌桩防渗墙。
水泥土搅拌桩施工采用PH-5B型深层搅拌钻机。
根据相关技术要求，我部已经完成水泥土搅拌桩的试桩试验，并通过试验确定了施工参数。
详见《渠道高填方安全加固措施水泥土搅拌桩防渗墙试桩成果报告》（中国水电二局【2013】技案017号）。
1.2水泥搅拌桩防渗墙部位及工程量水泥土搅拌桩防渗墙桩径400mm，桩心距312mm，成墙厚度250mm，分布部位及工程量见下表1。
表1 水泥搅拌桩防渗墙分布部位及主要工程量表2、编制依据（1）施工图纸，业主、设计文件；（2）南水北调中线一期工程总干渠陶岔渠首～沙河南段鲁山南2段施工标招、投标文件；（3）《建筑地基处理技术规范》（JGJ79-2002J220-2002）；（4）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（5）《水工建筑物水泥灌浆施工技术规范》（DL/T 5148—2012）。
南水北调中线一期工程总干渠陶岔～沙河南段（委托建管项目）南阳段第一施工标段南水北调中线一期工程总干渠陶岔～沙河南段（委托建管项目）南阳段第一施工标段土工膜粘接工艺试验成果报告编制：审核：批准：中国水利水电第十三工程局有限公司南水北调南阳段一标项目部二〇一七年四月一日目录1、工程概况 (2)2、试验目的 (2)3、编制依据 (2)4、粘结工艺试验 (2)4.1操作人员 (2)4.2操作工具 (2)4.3试验材料 (2)4.4粘结工艺流程 (3)4.5粘结试验参数 (3)4.6试验过程 (3)5、试验结论 (4)6、施工注意事项 (4)土工膜粘接工艺试验成果报告1、工程概况总干渠渠道成梯形断面，设计采用全断面衬砌，衬砌厚度为渠坡10cm、渠底8cm；衬砌混凝土强度等级为C20, 抗渗标号W6、抗冻标号为F150；防渗采用规格为576g/m2的复合土工膜，其中膜厚为0.3mm （276g/m2）、双面土工布为150g/m2的长纤土工织物，本工程土工膜连接方式一般采用焊接方式，局部无法焊接部位采用KS热熔胶粘剂粘接。
2、试验目的2.1检验复合土工膜与KS热熔胶粘剂粘结质量能否满足设计要求；2.2检验操作人员操作能力、操作过程是否满足设计要求；2.3确定粘结工艺参数。
3、编制依据3.1《渠道混凝土衬砌机械化施工单元工程质量检验评定标准》NSBD8-20103.2《南水北调中线干线工程渠道混凝土衬砌施工操作指南（试行）》。
4、粘结工艺试验4.1操作人员操作人员为常年从事南水北调土工膜焊接的熟练工，首先在厂家指导下焊接试验成功后，再单独上岗。
4.2操作工具电热锅、毛刷、涂胶刮板、剪刀、钢卷尺、手持式测温计。
4.3试验材料（1）长丝复合土工膜生产厂家：山东宏祥化纤集团有限公司规格型号： 150g/m2—0.3mm—150g/m2复检报告编号：（黄设检字TG082、83—2013）数量：2m*2m两条（2）KS热熔胶粘剂生产单位：山东金禹王防水材料有限公司4.4粘结工艺流程KS胶块→加热至150～180℃，边加热边搅拌，不得冒烟→熔化呈液体状→金属辊子或金属片刮板两面涂胶→快速加压粘合→检查有无翘曲、突起、脱胶、孔洞、疏松、缺胶、错位等→修补涂胶压边。
百度文库- 让每个人平等地提升自我南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段合同编号：HNJ-2010/FC/SG-003渠道填筑工艺性试验方案批准：审核：编制：中国水利水电第三工程局有限公司南水北调中线工程方城段三标项目部二〇一一年四月目录1.前言 (1)2.试验大纲编制及试验依据 (1)3.试验目的及试验段的设置 (2)4.准备工作 (2)资源配置 (2)料源选择及前期试验 (4)试验场地选择及布置 (4)5.碾压试验 (5)取料和运输 (5)摊铺和平整 (6)碾压与检测 (6)结果整理与分析 (8)6.结论 (8)7.试验中需要注意的其它问题 (8)渠堤填筑工艺性试验方案1.前言南水北调中线一期总干渠陶岔渠首至沙河南段工程方城段（以下简称“方城段”）是总干渠陶岔渠首至沙河南段一个设计单元。
方城段第三施工标段位于河南省南阳市方城县境内，起止里程为138+551～145+651，全长。
改性土填筑方量万m3，其中主要为渠道4%改性土换填约万m3，渠堤外包4%改性土换填万m3；渡槽及倒虹吸15%改性土换填约万m3；非改性土填筑为万m³。
根据招标文件技术要求，为确定土料回填施工工艺、施工方法、施工机械和施工参数以及压实质量检测方法，需要进行现场碾压工艺试验。
因此，初步拟定分四个区段进行碾压工艺试验，四个区段划分及开挖和填筑工程量见表1。
在每个区段内选择具有代表性的料作为碾压工艺试验料源，对于每个区段内的料源，若经过室内试验，发现土的压实性质有大的变化，则对于压实性有变化的土源，另行增加碾压试验。
表1 拟进行碾压试验的四个代表性区段区段桩号（起）桩号（止）区段长度（km）开挖量（万m3）回填量（万m3）备注Ⅰ区段138+551140+1004% Ⅱ区段结构物/ 15% Ⅲ区段141+700145+6512951 弱膨胀土Ⅳ区段141+700145+6512951 粘性土合计/1）“南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段招标文件第一卷《商务文件》、第二卷《技术条款》、第三卷《招标图册》”；2）“南水北调中线一期工程总干渠陶岔～沙河南（委托建管项目）方城段第三施工标段结构物设计图纸”；3）“南水北调工程文件选编第一册”；4）“南水北调中线一期工程总干渠陶岔～沙河南方城段第三施工标段渠道施工设计图纸”；5）《土工试验规程》（SL237-1999）；6）《堤防工程施工规范》（SL260-98）；3.试验目的及试验段的设置1）试验目的（1）确定本地区经济合理满足要求的填料；（2）选定合理的施工程序、良好的施工工艺及满足施工要求的机械组合；（3）根据压实度要求确定各类压实机械组合作用下的填料虚铺厚度、松铺系数、碾压方式、碾压遍数和施工最佳控制含水量等施工参数，选定经济合理的检测手段；（4）通过试验确定碾压后压实度是否满足设计要求。
（5）指导本标段填筑施工的施工工艺（含检测手段），并达到技术质量标准。
2) 试验段选择根据目前施工图、取土场及现场交通等实际情况综合分析，分别将138+551~138+660、138+700~138+808、141+400~141+508、141+550~141+658、段定为填筑施工试验段，试验段各长108.0m。
Ⅰ区段渠堤填料为4%，Ⅱ区段结构物填料为15%水泥改性土，Ⅲ区段为弱膨胀土，Ⅳ区段为粘土。
3）试验时间计划安排在原地面清表施工完成后进行。
Ⅰ区段和Ⅱ区段初步拟定于2011年4月10日~2011年4月20日。
Ⅲ区段和Ⅳ区段初步拟定于2011年4月20日~2011年4月30日。
4.准备工作资源配置4.1.1机械设备配置施工人员、机械设备及测量、检测设备配置情况施工人员、机械设备及测量、检测设备配置情况分别见下表2。
表2 施工人员配置表序号人员人员数量备注1 施工负责人杨春利 1 负责施工管理工作2 技术负责人李晋安 1 负责全面技术工作3 现场技术负责人李龙胜 1 负责现场技术问题的协调解决工作4 现场技术员庞延杰 1 负责整理收集现场施工资料5 测量人员毛德龙 3 负责边线和高程控制工作6 试验人员金建海 4 负责土料含水量检测和碾压试验检测工作7 操作工人 48 机械手 29 司机 2 运输填料工作10 其他 2 指挥车辆、辅佐推土机局部人工平整11 合计21续表2 施工机械设备配置表序号设备名称规格型号单位数量状态1 改良土拌和站/ 座 1 新建2 挖掘机PC-200 台 1 良好3 振动压路机LSS250/25t 台 1 良好4 振动压路机20t 台 1 良好5 自卸车20t 辆 3 良好6 平地机JR180 台 1 良好7 洒水车CA10B 辆 1 良好8 装载机ZL50 台 1 良好续表2 测量、检测仪器配置表序号仪器设备名称规格型号单位数量备注1 全站仪TCR702 套 12 水准仪NA728 台 13 水准尺5m铝合金尺把 14 灌砂筒φ150mm 个 15 案秤AGT-10 套 16 环刀500cm3个407 电子天平HZF-B6000 台 18 电子天平YP5102 台 19 电热恒温干燥箱101-2A 台 210 电动标准击实仪 2.5kg 套 1续表2. 各碾压试验区段振动碾配置及技术参数区段振动碾名称规格型号单位数量荷载（t）激振力（KN）振动频率（Hz）Ⅰ区段凸块振动碾LSS250台 1 25t 400/260 28 Ⅱ区段凸块振动碾LSS250台 1 25t 400/260 28碾压试验检测人员配置见表3。
表3. 碾压试验检测人员配置序号姓名检测专业检测证书编号1 史迅岩土JCY96H2 金建海水工材料试验，金属结构192，JCY61H3 俞银宁建筑材料国电质检硏字第106号4 聂俊立土工2755 陆亚伟建筑材料4986 周红洁土工509拟在营地设置一座改性土拌和站，进行改性土的拌制。
试验段改性土拌制用土选用沿线开挖的粘土和弱膨胀土即可满足施工需要。
在每个区段内选择满足填筑技术要求的不少于2个代表性土样，依据《土工试验规程》（SL237-1999）分别进行天然含水率、自由膨胀率、粘粒含量、塑性指数、标准击实等试验及现场施工的相关指标。
根据试验结果，判断料源土是否有大的变化，若有变化，在该区段内则增加碾压试验次数。
同时，根据标准击实试验获得的最优含水率，计算天然含水率与最优含水率差值，若差值在-2%～3%之间，则表明料源土天然含水率符合填筑技术要求，可以直接用于碾压填筑试验；若差值大于3%，则表明料源天然含水率过大，将采取凉晒处理，直至含水率降到符合填筑土料技术要求，方可用于填筑碾压试验；若差值小于-2%，则表明料源土的天然含水率小于填筑技术要求，将采用拌合加水以提高土料含水率到规定范围。
试验场地选择及布置在每个区段的渠堤填筑范围内，沿渠道轴线方向，平行渠道，选择一段长度为108m，宽度为两边各超出该处渠堤堤身设计基面的宽度0.5m，作为碾压试验区。
试验区按照渠堤填筑技术要求进行清基，清除表层不少于0.3m 腐植土层和一切杂物，经验收合格后，按照填筑技术要求，采用不小于10t 的振动碾，碾压不少于5遍，作为试验基层，在其上布置试验区。
试验区分为A 、B 、C 、D 区段。
试验区平面布置图见图1示意。
图中单位：m图1. 试验区平面布置示意图5.碾压试验 取料和运输（1）改性土拌制采用具有自动计量的拌和站进行配料拌和。
拌和站必须经业主和监理单位验收合格后方可使用。
拌和前先测定土的含水率，如混合料的含水率低于最优含水率，则按混合料含水率为最优含水率计算需增加水量，再将该土料与掺合剂和水按改性土的最大干密度和最优含水率确定的重量配合比，确定生产配合比，按生产配合比进行计量配料。
为保证填筑质量，改性土填料应随拌随用，拌制后应均匀，试验员定时在出料口检测掺灰比，含灰量偏差控制在%～+%内。
（2）粘土和弱膨胀土经检测满足填筑技术要求的合格土料，采用液压挖掘机立向挖掘取料，以便于土料混合。
采用20t 自卸卡车运输至填筑试验区，取料过程中将直径大于10cm 的土块破碎。
（3）运输经检测满足填筑技术要求的粘土和弱膨胀土，采用液压挖掘机立向挖掘取料，以便于土料混合。
取料和运输时，应控制土块最大粒径不大于10cm 。
采用20t 自卸卡车运至拌和站生产，再将拌和好的混合料运至试验段现场，混合料在运送过程中应进DC BA 渠堤设计宽度试验填筑宽度行覆盖，减少水分流失。
摊铺和平整A、B、C、D区段分别控制铺土厚度为25、30、35、40cm。
采用测量点观测和标识线控制铺料厚度，即铺料前在每区沿中心轴线方向每间隔3m设一观测点，测量基准高程；同时，在试验区边界外侧，平行中心轴线且距离试验区边界线0.5m处，沿平行试验区中心轴线方向布置两条标识线，采用钢筋标杆上做25、30、35、40cm标记，并在标记处将两相邻钢筋标杆拉上醒目的标识线，以供摊铺时，作为推土机、平地机司机的参照，试验区摊铺外侧边线，至少应超出渠堤两侧设计边线各0.30m以上。
初步摊铺完成后，在试验区中心线对应测量点，测量铺料厚度，若不满足要求，则修整，直至达到满足不超过计划铺料厚度的±2cm误差。
摊铺采用退铺法，由自卸车卸料，装载机初平，平地机精平，局部凹坑采用人工修整，摊铺厚度应满足要求，且平顺均匀，以保证压路机碾压轮表面能基本均匀接触层面，达到压实效果。
相邻区段接触区处，因存在铺料厚度高差，相邻接触区控制高差形成的坡度不陡于1：3的坡比要求。
摊铺和平整完成后的试验区平面示意图见图2，立面示意图见图3。
图中单位：m图中单位：m图3. 摊铺和平整完成后的试验区立面示意图碾压与检测试验填筑宽度渠堤设计宽度（1）改性土摊铺完成后，在试验区中心轴线上与基层测定对应点处测量高程，满足铺料厚度要求，方可开始碾压。
碾压行驶采用沿试验区中心轴线方向，平行中心轴线按照初压、复压、终压步骤进行。
初压宜低速，复压宜中速、终压应快速。
相邻碾迹轨迹及相邻材料连接处的碾压不少于0.50m 的搭接，避免漏压。
首先，将A 、B 、C 、D 区段全部碾压4遍。
（2）粘土和弱膨胀土摊铺完成后，在试验区中心轴线上与基层测定对应点处测量高程，满足铺料厚度要求，方可开始碾压。
碾压行驶采用沿试验区中心轴线方向，平行中心轴线采用低挡行驶，相邻碾迹轨迹及相邻材料连接处的碾压不少于0.50m 的搭接，避免漏压。
首先，将A 、B 、C 、D 区段全部碾压6遍。
然后，在试验区中心线上与基层对应点观测各点高程。
观测完毕，现场采用500cm 3环刀法或150cm 灌砂法检测密度，采用室内烘箱法测含水率，换算出干密度，计算压实度。
取样检测结束，再按前述碾压要求，将A 、B 、C 、D 区碾压2遍，再按上述要求测量高程和现场检测，直至Ⅰ区段和Ⅱ区段完成4、6、8、10、四个遍数、Ⅲ区段和Ⅳ区段完成6、8、10、12四个遍数的碾压和检测。
