SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。
274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。
SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx 调入数据。
274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。
CAM350快捷键A 打开光圈表C 以光标为中心放大临近范围D 设置当前激活的D 码F 切换显示线的填充模式（实填充/外形线/中心线）G 图形开关H 所以同类型D 码的元素高亮显示K 关闭层（当前层除外）L 指定当前层M 切换命令行显示方式（记忆模式/命令提示/宏命令提示）N 切换当前层的正片/负片显示O 改变走线模式（0/45/90 度）P 显示上一次缩放大小Q 查看属性R 刷新S 随删格移动开关T 透视显示开关U 撤消V 删格显示开关W 窗口式放大X 光标模式切换（短“十”字形、长“十”字形、X 形）Y 打开层设置对话框Z 目标选取开关（以光标为中心）Ctrl U 恢复+ 放大- 缩小Home 全局显示，执行上一命令Esc 结束当前命令（等于鼠标右键）空格键等于鼠标左键Ins 按光标在面版中的位置显示图形Page Up 放大目标选取框（以光标为中心）Page Down 缩小目标选取框（以光标为中心）------------------------------------------- 编辑命令下的功能热键A 全选C 框选模式（交叉/不交叉）I 窗口选择模式（窗内被选/窗外被选）W 进入组窗口选择模式1、 ALT+F-->N 打开新软件2、 ALT+F-->O 打开文件（PCB）3、 ALT+F-->S 保存4、 ALT+F-->A 另存为5、 ALT+F-->M 两个文件合并，用作对比用6、 ALT+F-->I+U 输入GERBER文件7、 ALT+F-->I+G 分层输入GERBER文件8、 ALT+F-->E+G 与输入文件相反，即输出相应的文件9、 ALT+F-->I+R 输入钻带10、ALT+F-->E+R 输出钻带11、ALT+F-->I+M 输入锣带12、ALT+F-->E+M 输出锣带13、ALT+F-->P+P 打印14、ALT+E-->L+S 加大字体15、ALT+E-->M 移动16、ALT+E-->D 删除17、ALT+E-->I 作镜HORIZONTAL18、 ALT+E-->L+A 增加层，打开另外一层19、 ALT+E-->A 增加顶点20、 ALT+E-->C 拷贝21、 ALT+E-->R 旋转22、 ALT+E-->E 删除顶点23、 ALT+E-->G 删除某一段，某一节24、 ALT+E-->L+L 相对点对位25、 ALT+E-->L+R 删除层，移开层26、 ALT+E-->L+O 重新排序27、 ALT+E-->H+D 改变线粗（改变D码的大小）28、 ALT+E-->H+T+T 改变字体29、 ALT+E-->H+I 合并钻孔30、 ALT+E-->H+E+L/+W 打散/恢复31、 ALT+E-->H+E+P 打散输入的钻孔，锣带资料32、 ALT+E-->H+S 打散弧度33、 ALT+E-->H+O+D 定零点34、 ALT+E-->T+L 隔开删除，删除指定部分35、 ALT+E-->J 连接线，使之成为一个整体36、 ALT+E-->V 拖动（成弧度）即任意点37、 ALT+E-->E 删除最高点（角度处）38、 ALT+A-->F 加实心圆，即加焊盘39、 ALT+A-->L 画线40、 ALT+A-->R 画矩形41、 ALT+A-->P 自动填充42、 ALT+A-->X 书写，写文字43、 ALT+A-->A+C 画实心圆，即两点定圆44、 ALT+A-->A+2 两点定弧45、 ALT+A-->A+3 三点定弧46、 ALT+A-->W 加金属丝47、 ALT+I-->R+D 查看线守宽，层D码组成部分48、 ALT+I-->R+R/N 查看钻孔资料/记D码49、 ALT+I-->R+N 查看网表资料50、 ALT+I-->S 查看状况51、 ALT+U-->C D码定义把某种图形定义一个D码52、 ALT+U-->D+A 自动转换53、 ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）54、 ALT+U-->N 连网（一般连网这后做DRC后才可显示检测资料）55、 ALT+U-->L+R 切除独立的焊盘56、 ALT+U-->L+I 切除多余的焊盘57、 ALT+U-->I+T 钻孔编辑表—复制到外形层58、 ALT+U-->I+R 优化钻孔59、 ALT+U-->I+A 添加钻孔60、 ALT+U-->I+G 转为钻孔61、 ALT+N-->R 做DRC（帮助检查线距、线宽等）62、 ALT+T-->A 输入D码大小，D码表63、 ALT+T-->L层表，定义层的性质，名称64、 ALT+S-->U 公，英制转换65、 ALT+S-->T 字体设置66、 ALT+S-->O 察看设置67、 ALT+S-->A打散时的弧度设置68、 ALT+N-->O测铜面积（参数选择为1mil，一般需连网之后再进行测量69、 ALT+I-->M+P 测量距离1. new ：新建（快捷键 Ctrl+N）。
CAM350详细使用教程SMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge可调入预先准备好的模块、添加标识用的CAM350PCB文件，或制作完的另一个型号的数据的CAM350PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是*.DPF则应设置为Barco DPF，如数据ASCII码有FILE9*设置为Fire9xxx调入数据。
274X、DPF、Fire9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。
File 作用作用1. new ：新建（快捷键：新建（快捷键：新建（快捷键 Ctrl+N Ctrl+N ）。
）。
）。
2. open ：打开（快捷键：打开（快捷键：打开（快捷键 Ctrl+O Ctrl+O ）。
）。
）。
3. save ：保存（快捷键：保存（快捷键：保存（快捷键 Ctrl+S Ctrl+S ）。
）。
）。
4. save as ：另存为。
：另存为。
5. merge ：合并两：合并两PCB文件。
可将两层排列方式基本一致的板做拼接，若掌握熟练可拼接文件用于菲林绘制。
熟练可拼接文件用于菲林绘制。
6. Import ：导入文件。
：导入文件。
：导入文件。
Autoimport Autoimport：自动导入文件。
：自动导入文件。
：自动导入文件。
系统自动为选择的文件做光圈表匹配，若有匹配不正确或无法匹配的则可做调整，选择其他光圈编译器或重新编辑编译器并做检查。
整，选择其他光圈编译器或重新编辑编译器并做检查。
Gerber data ：导入Gerber 文件。
对于RS274-X 文件自带D 码即可将文件调入，而对于RS274-D 文件则通过调整文件格式来调试到显示正确的图形。
文件则通过调整文件格式来调试到显示正确的图形。
Drill data ：导入钻孔数据。
同样通过格式调整来调试图形正确性。
：导入钻孔数据。
同样通过格式调整来调试图形正确性。
：导入钻孔数据。
同样通过格式调整来调试图形正确性。
Mill data ：导入铣边资料。
：导入铣边资料。
：导入铣边资料。
Dxf Dxf：一种文件格式，一般有客户提供此类文件作为说明。
：一种文件格式，一般有客户提供此类文件作为说明。
：一种文件格式，一般有客户提供此类文件作为说明。
Aperture table ：光圈表。
：光圈表。
：光圈表。
当确定光绘文件调入正确，而光圈表不匹配的情况可使用该指令来调整光圈表使用的编译器。
用的编译器。
7. Export ：导出文件。
：导出文件。
CAM350详细使用教程_PDFSMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。
274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。
AM350快捷键大全打开菜单后可以看见菜单英文下面的某一个字母下有一个横线，ALT+横线对应的字母就是这个命令的快捷键1、 ALT+F-->N 打开新软件2、 ALT+F-->O 打开文件（PCB）3、 ALT+F-->S 保存4、 ALT+F-->A 另存为5、 ALT+F-->M 两个文件合并，用作对比用6、 ALT+F-->I+U 输入GERBER文件7、 ALT+F-->I+G 分层输入GERBER文件8、 ALT+F-->E+G 与输入文件相反，即输出相应的文件9、 ALT+F-->I+R 输入钻带10、ALT+F-->E+R 输出钻带11、ALT+F-->I+M 输入锣带12、ALT+F-->E+M 输出锣带13、ALT+F-->P+P 打印14、ALT+E-->L+S 加大字体15、ALT+E-->M 移动16、ALT+E-->D 删除17、ALT+E-->I 作镜HORIZONTAL18、 ALT+E-->L+A 增加层，打开另外一层19、 ALT+E-->A 增加顶点20、 ALT+E-->C 拷贝21、 ALT+E-->R 旋转22、 ALT+E-->E 删除顶点23、 ALT+E-->G 删除某一段，某一节24、 ALT+E-->L+L 相对点对位25、 ALT+E-->L+R 删除层，移开层26、 ALT+E-->L+O 重新排序27、 ALT+E-->H+D 改变线粗（改变D码的大小）28、 ALT+E-->H+T+T 改变字体29、 ALT+E-->H+I 合并钻孔30、 ALT+E-->H+E+L/+W 打散/恢复31、 ALT+E-->H+E+P 打散输入的钻孔，锣带资料32、 ALT+E-->H+S 打散弧度33、 ALT+E-->H+O+D 定零点34、 ALT+E-->T+L 隔开删除，删除指定部分35、 ALT+E-->J 连接线，使之成为一个整体36、 ALT+E-->V 拖动（成弧度）即任意点37、 ALT+E-->E 删除最高点（角度处）38、 ALT+A-->F 加实心圆，即加焊盘39、 ALT+A-->L 画线40、 ALT+A-->R 画矩形41、 ALT+A-->P 自动填充42、 ALT+A-->X 书写，写文字43、 ALT+A-->A+C 画实心圆，即两点定圆44、 ALT+A-->A+2 两点定弧45、 ALT+A-->A+3 三点定弧46、 ALT+A-->W 加金属丝18、47、 ALT+I-->R+D 查看线守宽，层D码组成部分48、 ALT+I-->R+R/N 查看钻孔资料/记D码49、 ALT+I-->R+N 查看网表资料50、 ALT+I-->S 查看状况51、 ALT+U-->C D码定义把某种图形定义一个D码52、 ALT+U-->D+A 自动转换53、 ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）54、 ALT+U-->N 连网（一般连网这后做DRC后才可显示检测资料）55、 ALT+U-->L+R 切除独立的焊盘56、 ALT+U-->L+I 切除多余的焊盘57、 ALT+U-->I+T 钻孔编辑表—复制到外形层58、 ALT+U-->I+R 优化钻孔59、 ALT+U-->I+A 添加钻孔60、 ALT+U-->I+G 转为钻孔61、 ALT+N-->R 做DRC（帮助检查线距、线宽等）62、 ALT+T-->A 输入D码大小，D码表63、 ALT+T-->L层表，定义层的性质，名称64、 ALT+S-->U 公，英制转换65、 ALT+S-->T 字体设置66、 ALT+S-->O 察看设置67、 ALT+S-->A打散时的弧度设置68、 ALT+N-->O测铜面积(参数选择为1mil，一般需连网之后再进行测量)69、 ALT+I -->M+P 测量距离。
CAM350 9.5一般操作这个大家有可能接触的不是很多不过很好学的首先介绍一下它的基本操作CAM350 9.5的操作按键和99不太一样小键盘上的“—”是缩小“+”是放大或者按住鼠标滚轮向前推为放大向后拉为缩小它们都是以鼠标为中心点的CAM350 9.5中Q键它是查看的意思可以查看线宽和孔径的大小Home是实现文件全屏显示的快捷键下面简要的介绍一下CAM350 9.5工作流程1.导入资料CAM350 9.5打开资料是比较麻烦的需要把整个文件夹放在一个比较快捷的位置以便于打开首先打开CAM350 9.5File→Import→AutoImport……快捷键AIT+F+I+U文件导入自动导入找到你文件所在的位置最后按Finish确认导入导入之后你会发现钻孔和其它是分开的所以第一步就是把它们放在一起AIT+E+M移动的快捷键然后在按”W”这是框选的意思框住你要移动的物件按右键取消框选在选择一个基准点在与其它层合在一起~~2.更改单位同99一样把英制改成毫米Seftings→Unit……快捷键AIT+S+U设定设置单位和精确度这里要注意的是除了更改成毫米下面的Resolution 也需要更改成1/10000按OK确认3.层属性左上角为层名称可以直接双击两下在按“R”刷新进入查看层刷新增加层显示全部的层关闭除当前层外的其它所有的层4.测量制程能力在CAM350 9.5中按Q键就可以直接查看你想知道的焊盘和线宽Size显示出的就是这条线的线宽这个是按Q键查看孔径Tool冒号后面就是这个过孔的孔径大小0.5080这个就是这个过孔的大小咯5.测量板子的面积测量板子面积时需要点开外框层然后Info→Measure→Point-point 快捷键AIT+I+M+P 查看测量点与点之间面积是DxxxxxxDyxxxxxCAM350 9.5快捷键明细1、ALT+F-->N 打开新软件2、ALT+F-->O 打开文件（PCB）3、ALT+F-->S 保存4、ALT+F-->A 另存为5、ALT+F-->M 两个文件合并，用作对比用6、ALT+F-->I+U 输入GERBER文件7、ALT+F-->I+G 分层输入GERBER文件8、ALT+F-->E+G 与输入文件相反，即输出相应的文件9、ALT+F-->I+R 输入钻带10、ALT+F-->E+R 输出钻带11、ALT+F-->I+M 输入锣带12、ALT+F-->E+M 输出锣带13、ALT+F-->P+P 打印14、ALT+E-->L+S 加大字体15、ALT+E-->M 移动16、ALT+E-->D 删除17、ALT+E-->I 作镜HORIZONTAL18、ALT+E-->L+A 增加层，打开另外一层19、ALT+E-->A 增加顶点20、ALT+E-->C 拷贝21、ALT+E-->R 旋转22、ALT+E-->E 删除顶点23、ALT+E-->G 删除某一段，某一节24、ALT+E-->L+L 相对点对位25、ALT+E-->L+R 删除层，移开层26、ALT+E-->L+O 重新排序27、ALT+E-->H+D 改变线粗（改变D码的大小）28、ALT+E-->H+T+T 改变字体29、ALT+E-->H+I 合并钻孔30、ALT+E-->H+E+L/+W 打散/恢复31、ALT+E-->H+E+P 打散输入的钻孔，锣带资料32、ALT+E-->H+S 打散弧度33、ALT+E-->H+O+D 定零点34、ALT+E-->T+L 隔开删除，删除指定部分35、ALT+E-->J 连接线，使之成为一个整体36、ALT+E-->V 拖动（成弧度）即任意点37、ALT+E-->E 删除最高点（角度处）38、ALT+A-->F 加实心圆，即加焊盘39、ALT+A-->L 画线40、ALT+A-->R 画矩形41、ALT+A-->P 自动填充42、ALT+A-->X 书写，写文字43、ALT+A-->A+C 画实心圆，即两点定圆44、ALT+A-->A+2 两点定弧45、ALT+A-->A+3 三点定弧46、ALT+A-->W 加金属丝18、47、ALT+I-->R+D 查看线守宽，层D码组成部分48、ALT+I-->R+R/N 查看钻孔资料/记D码49、ALT+I-->R+N 查看网表资料50、ALT+I-->S 查看状况51、ALT+U-->C D码定义把某种图形定义一个D码52、ALT+U-->D+A 自动转换53、ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）54、ALT+U-->N 连网（一般连网这后做DRC后才可显示检测资料）55、ALT+U-->L+R 切除独立的焊盘56、ALT+U-->L+I 切除多余的焊盘57、ALT+U-->I+T 钻孔编辑表—复制到外形层58、ALT+U-->I+R 优化钻孔59、ALT+U-->I+A 添加钻孔60、ALT+U-->I+G 转为钻孔61、ALT+N-->R 做DRC（帮助检查线距、线宽等）62、ALT+T-->A 输入D码大小，D码表63、ALT+T-->L层表，定义层的性质，名称64、ALT+S-->U 公，英制转换65、ALT+S-->T 字体设置66、ALT+S-->O 察看设置67、ALT+S-->A打散时的弧度设置68、ALT+N-->O测铜面积（参数选择为1mil，一般需连网之后再进行测量69、ALT+I-->M+P 测量距离1、CAM350 支持的导入文件格式2、PADS、ORCAD、PCAD的PCB文件可直接导入2、Altium Desiner 原PCB图3、原图转换为光绘机格式（Gerber）文件，*.CAM格式图CAM350读入图总体图上图在CAM350中的各个图层：顶层图底层图底层焊盘4、Atium Desinger 中PCB 文件转换为CAD 文件即 *.DXF格式文件图顶层元件图顶层线路图底层线路图底层焊点五、总结：CAM350软件支持PADS、ORCAD、PCAD的PCB文件的直接导入，同时也支持*.DXF格式的AutoCAD文件的读入和识别，对于protel，DXP以及Altium Designer 系列的PCB文件，需要在其软件平台上将PCB文件转换为*.CAM格式的光绘文件，之后就可以顺利导入识别了。
SMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。
274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。
SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。
热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。
热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。
以后打开*.cam/pcb所有数据都在里面。
热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。
5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。
6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。
数据需在同一目录。
z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。
z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）|Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是*.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。
274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。
调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。
如何判别RS-274D（GBR数据中无D码定义）的制式：!z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

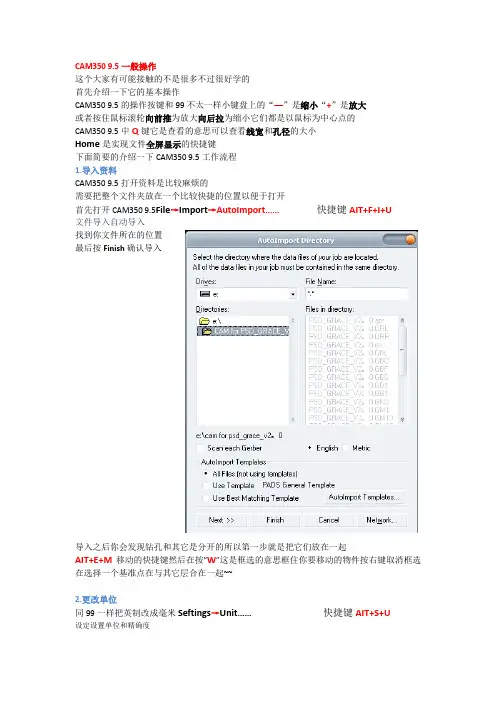

CAM350 9.5一般操作
这个大家有可能接触的不是很多不过很好学的
首先介绍一下它的基本操作
CAM350 9.5的操作按键和99不太一样小键盘上的“—”是缩小“+”是放大
或者按住鼠标滚轮向前推为放大向后拉为缩小它们都是以鼠标为中心点的
CAM350 9.5中Q键它是查看的意思可以查看线宽和孔径的大小
Home是实现文件全屏显示的快捷键
下面简要的介绍一下CAM350 9.5工作流程
1.导入资料
CAM350 9.5打开资料是比较麻烦的
需要把整个文件夹放在一个比较快捷的位置以便于打开
首先打开CAM350 9.5File→Import→AutoImport……快捷键AIT+F+I+U
文件导入自动导入
找到你文件所在的位置
最后按Finish确认导入
导入之后你会发现钻孔和其它是分开的所以第一步就是把它们放在一起
AIT+E+M移动的快捷键然后在按”W”这是框选的意思框住你要移动的物件按右键取消框选在选择一个基准点在与其它层合在一起~~
2.更改单位
同99一样把英制改成毫米Seftings→Unit……快捷键AIT+S+U
设定设置单位和精确度
这里要注意的是除了更改成毫米
下面的Resolution 也需要更改成1/10000
按OK确认
3.层属性
左上角为层名称可以直接双击两下
在按“R”刷新进入查看层
刷新
增加层
显示全部的层
关闭除当前层外的其它所有的层
4.测量制程能力
在CAM350 9.5中按Q键就可以直接查看
你想知道的焊盘和线宽
Size显示出的就是这条线的线宽
这个是按Q键查看孔径
Tool冒号后面就是这个过孔的孔径大小
0.5080这个就是这个过孔的大小咯
5.测量板子的面积
测量板子面积时需要点开外框层
然后Info→Measure→Point-point 快捷键AIT+I+M+P 查看测量点与点之间
面积是
Dxxxxxx
Dyxxxxx
CAM350 9.5快捷键明细
1、ALT+F-->N 打开新软件
2、ALT+F-->O 打开文件（PCB）
3、ALT+F-->S 保存
4、ALT+F-->A 另存为
5、ALT+F-->M 两个文件合并，用作对比用
6、ALT+F-->I+U 输入GERBER文件
7、ALT+F-->I+G 分层输入GERBER文件
8、ALT+F-->E+G 与输入文件相反，即输出相应的文件
9、ALT+F-->I+R 输入钻带
10、ALT+F-->E+R 输出钻带
11、ALT+F-->I+M 输入锣带
12、ALT+F-->E+M 输出锣带
13、ALT+F-->P+P 打印
14、ALT+E-->L+S 加大字体
15、ALT+E-->M 移动
16、ALT+E-->D 删除
17、ALT+E-->I 作镜HORIZONTAL
18、ALT+E-->L+A 增加层，打开另外一层
19、ALT+E-->A 增加顶点
20、ALT+E-->C 拷贝
21、ALT+E-->R 旋转
22、ALT+E-->E 删除顶点
23、ALT+E-->G 删除某一段，某一节
24、ALT+E-->L+L 相对点对位
25、ALT+E-->L+R 删除层，移开层
26、ALT+E-->L+O 重新排序
27、ALT+E-->H+D 改变线粗（改变D码的大小）
28、ALT+E-->H+T+T 改变字体
29、ALT+E-->H+I 合并钻孔
30、ALT+E-->H+E+L/+W 打散/恢复
31、ALT+E-->H+E+P 打散输入的钻孔，锣带资料
32、ALT+E-->H+S 打散弧度
33、ALT+E-->H+O+D 定零点
34、ALT+E-->T+L 隔开删除，删除指定部分
35、ALT+E-->J 连接线，使之成为一个整体
36、ALT+E-->V 拖动（成弧度）即任意点
37、ALT+E-->E 删除最高点（角度处）
38、ALT+A-->F 加实心圆，即加焊盘
39、ALT+A-->L 画线
40、ALT+A-->R 画矩形
41、ALT+A-->P 自动填充
42、ALT+A-->X 书写，写文字
43、ALT+A-->A+C 画实心圆，即两点定圆
44、ALT+A-->A+2 两点定弧
45、ALT+A-->A+3 三点定弧
46、ALT+A-->W 加金属丝
18、
47、ALT+I-->R+D 查看线守宽，层D码组成部分
48、ALT+I-->R+R/N 查看钻孔资料/记D码
49、ALT+I-->R+N 查看网表资料
50、ALT+I-->S 查看状况
51、ALT+U-->C D码定义把某种图形定义一个D码
52、ALT+U-->D+A 自动转换
53、ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）
54、ALT+U-->N 连网（一般连网这后做DRC后才可显示检测资料）
55、ALT+U-->L+R 切除独立的焊盘
56、ALT+U-->L+I 切除多余的焊盘
57、ALT+U-->I+T 钻孔编辑表—复制到外形层
58、ALT+U-->I+R 优化钻孔
59、ALT+U-->I+A 添加钻孔
60、ALT+U-->I+G 转为钻孔
61、ALT+N-->R 做DRC（帮助检查线距、线宽等）
62、ALT+T-->A 输入D码大小，D码表
63、ALT+T-->L层表，定义层的性质，名称
64、ALT+S-->U 公，英制转换
65、ALT+S-->T 字体设置
66、ALT+S-->O 察看设置
67、ALT+S-->A打散时的弧度设置
68、ALT+N-->O测铜面积（参数选择为1mil，一般需连网之后再进行测量
69、ALT+I-->M+P 测量距离
1、CAM350 支持的导入文件格式
2、
PADS、ORCAD、PCAD的PCB文件可直接导入
2、Altium Desiner 原PCB图
3、原图转换为光绘机格式（Gerber）文件，*.CAM格式图
CAM350读入图总体图
上图在CAM350中的各个图层：顶层图
底层图
底层焊盘
4、Atium Desinger 中PCB 文件转换为CAD 文件即 *.DXF格式
文件图
顶层元件图
顶层线路图
底层线路图
底层焊点
