烟气净化系统施工方案
一、项目背景
烟气净化系统是工业生产中重要的环保设备，能有效减少被排放到大气中的有害物质，保护环境，符合国家环保政策和法规。
二、系统组成
烟气净化系统由烟囱、吸附塔、净化塔、风机、管道等组成。
1. 烟囱
烟囱是烟气排放的通道，必须满足国家标准，确保烟气排放在规定范围内。
2. 吸附塔
吸附塔主要用于吸附烟气中的颗粒物，净化烟气。
3. 净化塔
净化塔是烟气净化的核心部件，通过化学反应将有害物质转化为无害物质。
4. 风机和管道
风机和管道用于输送烟气和处理后的空气，保证系统正常运行。
三、施工步骤
1. 确定布局
根据现场情况确定烟气净化系统的布局，包括烟囱位置、吸附塔和净化塔的布置等。
2. 安装烟囱
首先安装好烟囱，确保烟气排放通畅。
3. 安装吸附塔和净化塔
安装吸附塔和净化塔，并连接好管道。
4. 安装风机
安装风机，确保系统内空气循环顺畅。
5. 调试系统
系统安装完成后，进行调试，确保系统正常运行，效果达到设计要求。
四、安全与质量保障
1. 安全措施
施工过程中，必须严格遵守安全操作规程，佩戴好安全防护用具，确保施工人员安全。
2. 质量保障
施工过程中，严格按照设计要求和施工规范进行施工，杜绝违规操作，保证系统质量。
五、总结
烟气净化系统是环保的重要设备，其施工需严格按照相关要求进行，确保系统安全、稳定运行，达到净化效果。
施工前应认真制定施工方案，严格执行，保障项目顺利完成。
净化排烟工程施工方案一、项目背景随着工业化的进程，工厂和企业的烟气排放问题越来越受到重视。
燃烧等过程产生的烟气中含有大量的有害气体和颗粒物，对环境和人体健康产生影响。
因此，净化排烟工程的施工成为了当下工程领域的热点之一。
本项目的背景是某化工厂的烟气排放问题，目前该厂的烟气净化设备已经老化，无法满足环保要求。
因此，需要对烟气净化设备进行更新改造，以实现烟气排放的净化处理。
二、工程概况1. 工程名称：某化工厂烟气净化排烟工程施工2. 工程地点：某化工厂3. 工程规模：烟气排放口数量：4个4. 工程内容：烟气净化设备更新改造5. 工程周期：30天6. 工程预算：200万元三、工程施工方案1. 前期准备工作（1）项目启动：确定项目启动时间，并召开项目启动会议，明确项目目标和工程计划。
（2）施工方案设计：根据实际情况，编制施工方案和施工图纸，并提交审批。
（3）设备采购：根据设计方案，确定所需设备和材料清单，并进行采购。
2. 现场施工准备（1）施工队伍组织：确定施工队伍的人员和数量，指派工作任务，并进行施工队员的培训。
（2）施工现场布置：选择合适的施工现场，进行现场布置，确定施工区域和施工通道，保证施工安全和通畅。
（3）现场设备调试：检查已到货的设备和材料，对设备进行组装和调试，保证设备的正常运行。
3. 施工流程（1）设备安装：按照施工图纸和设备安装手册，进行设备的组装和安装工作，保证设备的稳定和安全。
（2）管道连接：根据设计方案，进行管道的连接和固定，并进行密封处理，保证烟气排放的通畅和安全。
（3）电气调试：进行设备的电气接线和调试工作，保证设备的正常运行和安全使用。
（4）系统联调：对设备和系统进行联调和测试，保证设备的整体运行效果和稳定性。
4. 竣工验收（1）设备检查：对完成的设备进行检查，保证设备的质量和性能符合要求。
（2）系统调试：对整个系统进行调试和测试，保证系统的运行效果和稳定性。
（3）工程交付：完成工程交付手续，进行工程验收和交付。
本项目为某酒店油烟净化工程施工方案设计。
该酒店位于我国某城市繁华地段，建筑面积约20000平方米，共有20层，是一家集餐饮、住宿、娱乐为一体的综合性酒店。
为满足酒店正常运营需求，确保油烟排放达标，需对酒店厨房油烟进行净化处理。
二、设计原则1. 符合国家相关环保法规和标准；2. 选用高效、稳定的油烟净化设备；3. 节能、环保、经济、实用；4. 施工质量保证，确保工程顺利进行。
三、设计方案1. 油烟净化设备选型根据酒店厨房油烟排放量和排放高度，选用高效油烟净化设备。
设备应具备以下特点：（1）处理风量：≥15000m³/h；（2）去除效率：≥95%；（3）噪音≤70dB；（4）设备运行稳定，维护方便。
2. 油烟净化系统布局（1）油烟净化设备安装于酒店厨房烟道出口处，确保油烟在进入大气前得到有效净化；（2）油烟净化设备采用模块化设计，便于安装和拆卸；（3）油烟净化设备进出口管道采用不锈钢材质，耐腐蚀、耐高温；（4）油烟净化设备与烟道之间采用法兰连接，确保连接密封。
3. 油烟净化系统运行（1）油烟净化设备启动前，先开启风机，确保设备运行稳定；（2）油烟净化设备运行过程中，注意观察设备运行状态，发现问题及时处理；（3）定期对油烟净化设备进行清洁和维护，确保设备正常运行。
四、施工方案1. 施工组织（1）成立项目组，负责项目整体协调和管理；（2）明确各岗位人员职责，确保施工顺利进行；（3）制定施工进度计划，确保工程按期完成。
2. 施工流程（1）现场勘查：了解酒店厨房油烟排放情况，确定设备选型和系统布局；（2）设备采购：根据设计要求，采购油烟净化设备、管道、配件等；（3）现场施工：包括设备安装、管道连接、电气线路布设等；（4）调试运行：对系统进行调试，确保设备运行稳定；（5）验收交付：完成施工后，进行系统验收，交付使用。
3. 施工注意事项（1）施工过程中，严格遵守国家相关法规和标准；（2）注意施工安全，确保施工人员生命财产安全；（3）加强施工管理，确保施工质量；（4）做好施工现场的清洁和环境保护工作。

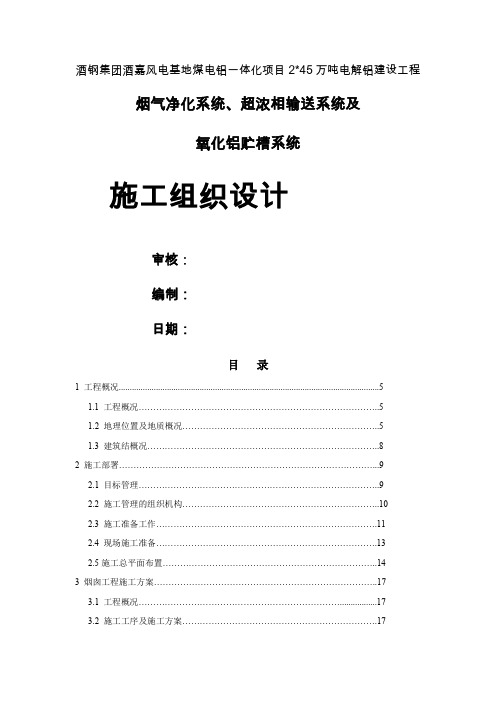

酒钢集团酒嘉风电基地煤电铝一体化项目2*45万吨电解铝建设工程烟气净化系统、超浓相输送系统及氧化铝贮槽系统施工组织设计审核：编制：日期：目录1 工程概况 (5)1.1 工程概况 (5)1.2 地理位置及地质概况 (5)1.3 建筑结概况 (8)2 施工部署 (9)2.1 目标管理 (9)2.2 施工管理的组织机构 (10)2.3 施工准备工作 (11)2.4 现场施工准备 (13)2.5施工总平面布置 (14)3 烟囱工程施工方案 (17)3.1 工程概况 (17)3.2 施工工序及施工方案 (17)3.2.1 施工工序 (17)3.2.2 施工工艺 (18)3.3 提模施工操作要点 (27)3.4 施工横道图 (28)3.5 质量保证措施 (28)3.5.1 质量保证体系 (28)3.5.2 安全保证体系 (29)3.6 安全保证措施 (32)3.7 雨季施工保证措施 (34)附图：1. 劳动需用计划表 (36)2. 施工机具配备表 (37)3. 提升系统制作安装图 (38)4. 模板支设示意图 (39)5. 吊笼制作安装图 (40)4 基础与主体主要施工方法及技术措施 (41)4.1 测量放线 (41)4.2 土方工程 (41)4.3 钢筋工程 (45)4.4 模板工程 (51)4.5混凝土工程 (54)4.6 砌体工程 (57)4.7 门窗工程 (59)4.8 装饰工程 (60)4.9 SBS屋面防水工程 (64)5.0 施工现场安全用电 (66)5 施工工期及进度计划 (66)5.1 总工期 (66)5.2 阶段性进度计划 (66)6 各项资源需用量计划 (66)第 1 页6.1劳动力和材料投入计划的保证 (66)6.2 劳动力需用量计划表（见附表） (67)6.3 拟采用的主要施工机具设备情况（见附表） (67)6.4 工程材料（构配件）投入计划表（见附表） (67)7 工期保证措施 (67)7.1 计划管理方面的保证措施 (67)7.2 资金管理方面的保证措施 (68)7.3 绝返工方面的保证措施 (68)7.4组织协调方面的保证措施 (68)7.5人员管理方面的保证措施 (68)7.6 管理方面的保证措施 (69)7.7 材料供应方面的保证措施 (70)7.8 水电供应方面的保证措施 (70)7.9 技术方面的保证措施 (70)8 质量保证体系与质量控制 (71)8.1 质量目标 (71)8.2 质量保证体系图（见附图） (71)8.3 项目质量管理制度 (74)8.4施工准备阶段的质量控制 (75)8.5 施工阶段的质量控制 (75)8.6 施工阶段主要分部分项工程质量控制措施 (78)9. 确保安全生产的技术组织措施 (79)9.1 安全生产目标 (79)9.2 安全生产保证体系 (79)9.3 安全保证计划 (80)9.4 安全保证计划实施 (81)9.5 安全生产技术措施 (82)10. 现文明施工措施 (86)10.1 现场环境保护措施 (86)10.2 现场消防措施 (86)10.3 现场降噪声措施 (87)10.4 施工现场管理 (88)10.5 生活区管理 (92)11. 冬雨期施工措施 (92)11.1 冬期施工措施 (92)11.2 雨期施工措施 (97)12. 采用的新工艺新技术新材料新设备 (99)1 工程概况1.1工程概况工程名称：酒钢集团酒嘉风电基地煤电铝一体化项目2*45万吨电解铝建设工程超浓相输送系统、氧化铝贮槽及输送系统建设地点：嘉峪关市嘉北工业园结构特点：多层钢框架、排架结构、构筑物承包方式：包工包料工程内容：电解烟气净化的土建工程包括：50米烟囱、主厂房基础工程、支架工程、设备基础、主厂房内地坪、厂房散水等所有土建工程；钢结构工程包括：钢柱、烟管、除尘器、钢墙架、钢平台、钢梯、钢栏杆等钢结构工程。

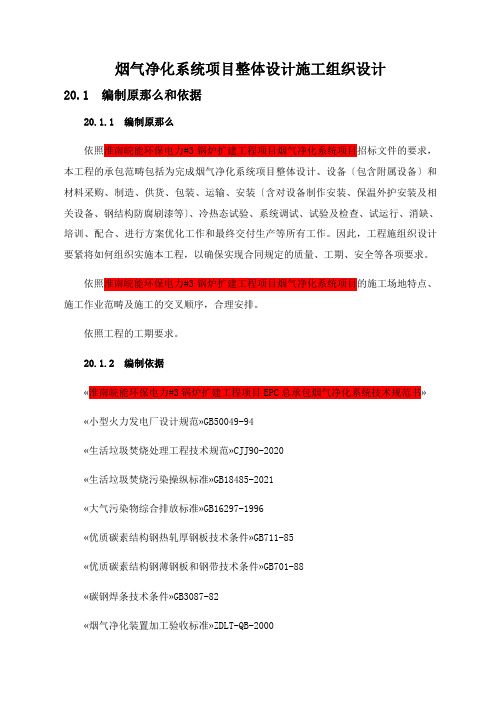

烟气净化系统项目整体设计施工组织设计20.1 编制原那么和依据20.1.1 编制原那么依照淮南皖能环保电力#3锅炉扩建工程项目烟气净化系统项目招标文件的要求，本工程的承包范畴包括为完成烟气净化系统项目整体设计、设备〔包含附属设备〕和材料采购、制造、供货、包装、运输、安装〔含对设备制作安装、保温外护安装及相关设备、钢结构防腐刷漆等〕、冷热态试验、系统调试、试验及检查、试运行、消缺、培训、配合、进行方案优化工作和最终交付生产等所有工作。
因此，工程施组织设计要紧将如何组织实施本工程，以确保实现合同规定的质量、工期、安全等各项要求。
依照淮南皖能环保电力#3锅炉扩建工程项目烟气净化系统项目的施工场地特点、施工作业范畴及施工的交叉顺序，合理安排。
依照工程的工期要求。
20.1.2 编制依据«淮南皖能环保电力#3锅炉扩建工程项目EPC总承包烟气净化系统技术规范书»«小型火力发电厂设计规范»GB50049-94«生活垃圾焚烧处理工程技术规范»CJJ90-2020«生活垃圾焚烧污染操纵标准»GB18485-2021«大气污染物综合排放标准»GB16297-1996«优质碳素结构钢热轧厚钢板技术条件»GB711-85«优质碳素结构钢薄钢板和钢带技术条件»GB701-88«碳钢焊条技术条件»GB3087-82«烟气净化装置加工验收标准»ZDLT-QB-2000«钢结构设计规范»GBJ17－91«钢结构施工及验收技术规范»GB50205-95«袋式除尘器用滤料及滤袋技术条件»GB/T12625-1990«袋式除尘器滤袋认定技术条件»HCRJ015-1998«袋式降尘器滤袋框架认定技术条件»HCRJ016-1998«袋式降尘器用滤袋框架技术条件»J B/T8532«脉冲喷吹类袋式除尘器认定技术条件»HCRJ013-1998«脉冲喷吹类袋式除尘器»JB/T53136-1998«垃圾焚烧袋式除尘器技术规范»HJ2021-2021«ASME PTC4.1锅炉性能试验规程»«火电厂大气污染物排放标准»GB13223«火力发电厂设计技术规程»DL5000«火力发电厂保温油漆设计规程»DL/T5072«火力发电厂汽水管道应力运算技术规定»SDGJ6«火力发电厂热工操纵系统设计技术规定»DL/T5175«火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定»DL/T5182«电力建设施工及验收技术规范»DL/T504720.2 工程概况20.2.1 工程名称淮南皖能环保电力#3锅炉扩建工程项目烟气净化系统项目20.2.2 工程技术参数及建设地点淮南市位于淮河中游，安徽省中部偏北，地处东经116°21′21 ″～117°11′59″与北纬32°32′45″～33°0′24″之间，东与滁州市凤阳、定远县毗邻，南与合肥市长丰县接壤，西南与六安市霍邱县相连，西及西北与阜阳市颍上县，亳州市利辛、蒙城县交界，东北与蚌埠市怀远县相交。
第1篇一、项目背景随着城市化进程的加快，餐饮业得到了迅速发展，油烟污染问题日益突出。
为改善城市环境，保障人民群众的身体健康，本项目旨在对餐饮场所的排油烟系统进行升级改造，以达到国家排放标准。
二、项目概述1. 项目名称：餐饮场所排油烟系统升级改造项目2. 项目地点：某市某区某街道3. 项目业主：某餐饮管理有限公司4. 项目规模：约1000平方米5. 项目工期：60天三、施工方案（一）施工准备1. 人员准备：- 组建专业的施工队伍，包括项目经理、施工员、电工、焊工、管道工等。
- 对施工人员进行技术培训和安全教育。
2. 材料准备：- 排油烟管道：采用不锈钢或镀锌钢板制作，符合国家标准。
- 排风机：选择高效、低噪音的离心风机或轴流风机。
- 电机：选用节能、环保型电机。
- 防火阀、风帽、三通、弯头等管道附件。
- 施工工具：扳手、电焊机、切割机、水平尺、线锤等。
3. 设备准备：- 施工电梯、吊车等大型设备。
- 空压机、发电机等临时用电设备。
（二）施工流程1. 现场勘查：- 对餐饮场所进行实地勘查，了解原有排油烟系统的布局和存在的问题。
- 根据勘查结果，制定合理的施工方案。
2. 管道拆除：- 拆除原有排油烟管道，清理现场。
- 检查管道接口、支架等部位，如有损坏，及时修复。
3. 管道制作与安装：- 根据设计方案，制作排油烟管道。
- 安装管道时，注意管道的平直度和接口的严密性。
- 管道安装完成后，进行气密性试验。
4. 风机安装：- 根据风机型号和尺寸，制作风机基础。
- 安装风机，调整风机位置，确保风机与管道连接牢固。
- 进行风机试运行，检查风机运行是否正常。
5. 电气设备安装：- 安装电机、配电箱等电气设备。
- 进行电气设备试运行，确保电气设备运行正常。
6. 调试与验收：- 对整个排油烟系统进行调试，确保系统运行稳定、排放达标。
- 组织相关部门进行验收，合格后交付使用。
（三）施工质量控制1. 材料质量：- 严格选用符合国家标准的材料和设备。
建筑排烟系统施工组织设计方案一、项目概述建筑排烟系统施工组织设计方案旨在确保建筑物内部因火灾等突发情况产生的烟雾能够及时有效地排出，以保证人员的安全和财产的安全。
该方案将包括施工组织设计的整体安排、人员分工、资源调配、施工流程以及质量控制等内容，以确保排烟系统的顺利施工和高质量完成。
二、项目组织与分工1. 项目经理项目经理负责整体施工组织设计方案的制定、实施监督以及与监理单位和业主的沟通协调。
2. 技术负责人技术负责人负责制定施工图纸、施工工艺等技术文件，并在施工过程中进行技术指导和质量控制。
3. 安全负责人安全负责人负责编制并执行消防安全措施，确保施工期间的人员安全和现场安全。
4. 生产人员生产人员分别负责材料采购、设备调试、施工安装等具体的施工任务。
三、资源调配与管理1. 人力资源根据施工进度和具体任务，合理调配各个环节的人员资源，确保施工过程的高效进行。
2. 材料资源根据设计要求，及早确定材料种类、规格以及供应商，并建立有效的供货渠道，确保施工所需材料的及时提供。
3. 设备资源根据工程要求，及早确定所需设备种类和数量，并进行设备的配置、检测与调试，确保设备的正常运行。
4. 质量管理建立施工质量控制体系，进行质量监督和检查，及时发现和解决施工中的质量问题，确保排烟系统的高质量完成。
四、施工流程与控制1. 准备工作包括场地勘测，施工图纸准备，制定明确的施工计划、进度表以及工程量统计等准备工作的安排与控制。
2. 施工准备根据施工图纸和设计要求，组织人员进行设备调试、材料验收、施工场地搭建等准备工作。
3. 施工安装按照图纸要求和工艺流程，合理安排人员进行设备组装、管道铺设、电气接线等施工安装工作。
4. 调试与验收施工完成后，组织对排烟系统进行调试，确保其正常运行，并进行系统的验收与试运行。
五、安全与环保措施1. 施工期间要遵守消防安全规定，采取有效防火措施，保证施工现场的安全。
2. 施工过程中要合理处理施工废弃物，保持施工现场的整洁。
废气安装工程施工组织设计一、工程概况本工程为某企业废气处理安装项目，主要包括废气收集系统、净化系统、排放系统等。
工程地点位于某企业生产车间内。
根据业主要求，确保施工质量、安全、进度等方面的要求，特制定本施工组织设计。
二、施工组织设计原则1. 严格按照国家及地方相关法律法规、技术规范进行施工，确保工程质量、安全、环保等方面符合规定要求。
2. 充分发挥施工队伍的专业技术水平，提高施工效率，降低工程成本。
3. 科学合理地组织施工，确保工程进度，满足业主需求。
4. 加强施工现场管理，确保施工安全，减少安全事故的发生。
5. 注重环境保护，减少施工过程中对环境的影响。
三、施工组织设计内容1. 施工人员组织根据工程需求，组建专业的施工团队，包括项目经理、施工员、技术员、安全员、质量员等。
对施工人员进行专业技术培训和安全教育，确保施工过程中人员素质达到要求。
2. 施工材料及设备根据施工图纸及工程量清单，提前做好材料及设备的采购、订货工作。
确保材料及设备质量合格，满足施工要求。
施工过程中，做好材料及设备的保管、使用和维护工作。
3. 施工进度计划根据工程量和施工要求，编制详细的施工进度计划，明确各阶段的施工内容、时间节点和完成标准。
定期对施工进度进行检查和调整，确保工程按期完成。
4. 施工质量控制建立健全质量管理体系，严格按照施工图纸、技术规范和工艺要求进行施工。
加强过程质量控制，对关键工序进行验收，确保工程质量符合要求。
5. 施工安全管理制定施工现场安全管理制度，明确安全责任和安全要求。
对施工现场进行定期安全检查，及时发现和消除安全隐患。
加强施工现场的安全培训和教育，提高施工人员的安全意识。
6. 环境保护措施施工过程中，严格执行环保法规，采取有效措施减少噪音、粉尘、废水等对环境的影响。
做好施工现场的清洁卫生工作，定期对施工现场进行绿化、洒水降尘。
四、施工组织设计实施与监督1. 施工过程中，项目经理负责组织、协调和监督各项工作，确保施工顺利进行。
商场油烟净化工程施工方案一、项目概况商场油烟净化工程是为了改善商场内部的空气质量和保证顾客的健康，在商场厨房和餐厅区域安装油烟净化设备。
本工程将对商场的油烟净化系统进行升级改造，使用先进的技术和设备，确保有效净化油烟，达到环保要求。
二、施工目标1、确保商场餐饮区域的油烟排放符合国家标准，不会对周围环境造成污染。
2、提高商场内部空气质量，保证顾客和员工的健康。
3、提高商场经营效益，减少油烟对设备和装修的损坏，降低维修成本。
三、施工准备1、确定施工方案，包括设备选择、安装位置、管道布局等。
2、采购所需设备和材料。
3、确定施工时间和人员。
4、制定安全措施和施工方案。
5、与商场方进行沟通，确认施工计划。
四、施工过程1、安装油烟净化设备：根据商场的实际情况，选择合适的油烟净化设备，包括油烟净化器、风管等。
根据设计图纸安装设备，并调整设备的位置和角度，确保正常运行。
2、连接管道：根据布局设计连接油烟净化设备和出风口，注意管道的密封性和稳固性。
3、进行电气布线：安装电气设备、传感器等，并连接到主控制系统。
4、调试设备：施工完成后进行设备的调试，确保油烟净化效果正常。
5、安全检查：对设备和管道进行安全检查，确保施工质量，避免安全事故的发生。
五、施工验收1、组织专业人员对工程进行验收，确保设备性能符合设计要求。
2、检查设备和管道的安全性。
3、对施工过程中存在的问题进行整改。
六、后期维护1、制定设备定期维护计划，对设备进行定期检查和清洁。
2、对设备进行故障维修，确保设备的正常运行。
3、对油烟净化效果进行监测，保证商场的空气质量。
4、及时处理设备故障，确保设备的可靠性和稳定性。
七、总结与展望商场油烟净化工程的施工过程需要经过认真的准备和实施，才能确保施工质量和效果。
通过这次工程施工，商场将能够提高室内空气质量，保障顾客和员工的健康，提高商场经营效益。
在未来的工程施工中，商场需要继续关注设备的维护和管理，确保设备的正常运行，减少对环境的影响，为社会创造更多的价值。
烟水工程施工组织设计烟水工程施工组织设计1. 引言烟水工程是指对烟气进行处理和净化以满足环境排放标准的工程项目。
本旨在提供一份详细的烟水工程施工组织设计，以确保工程的顺利进行和高质量完成。
2. 工程概述2.1 工程背景在此章节中，将对该烟水工程的背景进行详细介绍，包括工程的位置、规模、项目目标和背景等。
2.2 工程范围详细该烟水工程的范围，包括烟气处理设备、水处理设备、管道布置等。
3. 施工组织3.1 组织架构详细说明施工组织的架构，包括项目经理、施工经理、监理工程师、施工队伍等，并说明各自的职责和权责。
3.2 施工步骤与方法从规划到竣工，逐步详细说明烟水工程的施工步骤和方法，包括土建工程、设备安装、管道布置等。
3.3 施工进度计划制定详细的施工进度计划，包括工期、工作内容和关键节点的安排，确保施工流程的合理性和可控性。
4. 施工资源4.1 人力资源列出所需的人力资源，包括工程技术人员、施工人员、管理人员等，并说明每一个角色的职责。
4.2 设备资源详细说明所需的设备资源，包括所需设备的型号、数量、租赁或者购买方式，并制定设备使用和维护计划。
4.3 材料资源列出所需的各类材料资源，包括原材料、辅助材料和消耗品，并制定材料进场、验收和使用的管理办法。
5. 安全与环保5.1 安全管理详细说明施工过程中的安全管理措施，包括施工现场的安全防护、事故预防和应急处理等。
5.2 环境保护述说施工过程中的环境保护措施，包括废气的处理、废水的处理、噪音和振动的控制等。
6. 质量控制6.1 质量管理体系说明建立和实施质量管理体系，确保施工过程和成果符合相应的质量标准和要求。
6.2 质量控制措施详细质量控制的措施，包括质量检查、质量验收、质量评估等，并提供相应的质量记录和报告。
7. 风险管理从工程施工角度对可能浮现的风险进行评估和管理，提供相应的风险管理措施和应急计划。
8. 项目管理8.1 成本管理详细说明成本管理的措施，包括预算、费用核算和成本控制等，并提供相应的成本报告和分析。
第20章施工组织设计20.1 编制原则和依据20.1.1 编制原则根据淮南皖能环保电力有限公司#3锅炉扩建工程项目烟气净化系统项目招标文件的要求，本工程的承包范围包括为完成烟气净化系统项目整体设计、设备（包含附属设备）和材料采购、制造、供货、包装、运输、安装（含对设备制作安装、保温外护安装及相关设备、钢结构防腐刷漆等）、冷热态试验、系统调试、试验及检查、试运行、消缺、培训、配合、进行方案优化工作和最终交付生产等所有工作。
因此，工程施组织设计主要将如何组织实施本工程，以确保实现合同规定的质量、工期、安全等各项要求。
根据淮南皖能环保电力有限公司#3锅炉扩建工程项目烟气净化系统项目的施工场地特点、施工作业范围及施工的交叉顺序，合理安排。
根据工程的工期要求。
20.1.2 编制依据《淮南皖能环保电力有限公司#3锅炉扩建工程项目EPC总承包烟气净化系统技术规范书》《小型火力发电厂设计规范》GB50049-94《生活垃圾焚烧处理工程技术规范》CJJ90-2010《生活垃圾焚烧污染控制标准》GB18485-2014《大气污染物综合排放标准》GB16297-1996《优质碳素结构钢热轧厚钢板技术条件》GB711-85《优质碳素结构钢薄钢板和钢带技术条件》GB701-88《碳钢焊条技术条件》GB3087-82《烟气净化装置加工验收标准》ZDLT-QB-2000《钢结构设计规范》GBJ17－91《钢结构施工及验收技术规范》GB50205-95《袋式除尘器用滤料及滤袋技术条件》GB/T12625-1990《袋式除尘器滤袋认定技术条件》HCRJ015-1998《袋式降尘器滤袋框架认定技术条件》HCRJ016-1998《袋式降尘器用滤袋框架技术条件》JB/T8532《脉冲喷吹类袋式除尘器认定技术条件》HCRJ013-1998《脉冲喷吹类袋式除尘器》JB/T53136-1998《垃圾焚烧袋式除尘器技术规范》HJ2012-2012《ASME PTC4.1锅炉性能试验规程》《火电厂大气污染物排放标准》GB13223《火力发电厂设计技术规程》DL5000《火力发电厂保温油漆设计规程》DL/T5072《火力发电厂汽水管道应力计算技术规定》SDGJ6《火力发电厂热工控制系统设计技术规定》DL/T5175《火力发电厂热工自动化就地设备安装、管路及电缆设计技术规定》DL/T5182 《电力建设施工及验收技术规范》DL/T504720.2 工程概况20.2.1 工程名称淮南皖能环保电力有限公司#3锅炉扩建工程项目烟气净化系统项目20.2.2 工程技术参数及建设地点淮南市位于淮河中游，安徽省中部偏北，地处东经116°21′21 ″～117°11′59″与北纬32°32′45″～33°0′24″之间，东与滁州市凤阳、定远县毗邻，南与合肥市长丰县接壤，西南与六安市霍邱县相连，西及西北与阜阳市颍上县，亳州市利辛、蒙城县交界，东北与蚌埠市怀远县相交。
最东端位于孔店乡东河村以东与定远县交汇之窑河河面，最西端位于凤台县尚塘乡侯海孜以西与利辛县接壤处，最南端位于孙庙乡庙塘村以南瓦埠湖水面，最北端位于茨淮新河主航道中心线凤台县与蒙城、利辛县交汇处。
本扩建工程拟建于原项目厂址预留用地内，原项目厂址位于淮南市西北侧约8km，八公山区与凤台县交界处，凤台县经济开发区李冲回族乡境内，北靠淮河，南距淮凤（淮南—凤台县）公路约1.5km。
工程技术参数：设计规模：本期扩建配置1×600t/d机械炉排垃圾焚烧线。
设备年运行小时数：不低于8000小时。
厂用电：中压系统应为10kV、三相、50Hz；额定值200kW以上电动机的额定电压为10KV。
低压交流电压系统为380V、三相、50Hz；额定值200kW及以下电动机的额定电压为380V；交流控制电压为单相220V。
直流控制电压为220V，来自直流蓄电池系统，电压变化范围从187V到248V。
压缩空气供应：压力0.5～0.7 MPa工艺用压缩空气：含油量小于0.1mg/m3，含尘粒径小于1μm ，压力露点2 ℃仪表用压缩空气：含油量小于0.01 mg/m3，含尘粒径小于0.01μm，压力露点-40℃。
化学原材料：（1）消石灰质量指标Ca(OH)2含量：≥90%松散密度：不大于500kg/m3粒度（220目筛）通过率≥95%Mg及碱金属（以Mg计）：≤0.5%Fe：≤0.04%盐酸不溶物：≤0.15%（2）粉末活性炭特性参数烟气净化系统供货范围：自余热锅炉烟气出口至引风机入口法兰为止的烟气管道及其中的设备，包括脱硝系统、石灰浆制备与输送系统、脱酸系统、袋式除尘系统、活性炭储存与供给系统、烟气处理系统产生的飞灰输送系统、飞灰仓储存系统(从脱酸塔和布袋除尘器灰斗下法兰开始至一期飞灰称重斗)、烟气处理系统的仪表、控制和电气系统等；供货设备之间的和供货范围分交界面内的管道、阀门、法兰、垫片、螺栓、螺母、管道、管件及安装材料等；供货设备上的和设备之间管道上的就地仪表、一次元件、传感器、变送器、开关等，如：温度、压力（压差）、流量、分析、液位测量以及控制设备(包括由DCS控制的)、保护装置及仪表、配电装置随设备一同供货；供货范围内现场设备之间的电缆等；所有设备和连接件需要较高焊接工艺水平的，均在设备制造厂内完成；所有转动设备(泵、风机、搅拌设备等)的电动机及底座随主设备供货；除另行规定外，所有设备(挡板、阀门等)的执行机构随主设备供货；设备的钢结构、爬梯、平台、栏杆等；用于设备紧固、钢结构和安装所需材料以及连接件（如配对法兰、螺栓、螺母、垫圈等），所有的地脚螺栓、垫铁及预紧固件，应随设备一起供货；所供设备应油漆（包括底漆和面漆）完好，所有供货范围内设备及设备本体自带的钢结构、管道、支吊架等的油漆属于供货内容。
除成形设备外，需现场焊接组装的设备和金属构件以及管道应在车间涂刷底漆；设备、管道的外保温及外装饰；提供1年系统正常运行的备品备件及其清单（事故备品和易损备品分别开列）；提供安装、调试期间所需的备品备件清单，该部分随供货设备提供；在质保期内发现供货范围内的任何设备、材料存在缺陷及系统设计存在不合理，免费提供维修或更改（更换）。
烟气净化系统供货包括下列系统和设备：表3-1 供货范围清单（包括，但不限于）20.2.4 工期要求安装开工日期：2017年 11月28日开工。
安装完工日期：2018年4月20日完成安装，2018年4月25日完成设备单机调试。
20.2.5 质量目标本工程质量标准为：满足甲乙方签订的技术协议要求及《生产管理质量标准》，力争优质工程工程建设总目标：确保工程项目达标投产。
20.3 工程项目经理部组织机构与人员配置20.3.1 项目管理班子的人员组成现场设项目经理、技术负责人、工艺工程师、电气工程师、热控工程师、安全员及按惯例应设置的其它必需岗位。
20.3.2 项目部名称施工现场项目组织管理机构名称为“淮南皖能环保电力有限公司#3锅炉扩建工程项目烟气净化项目部”。
20.3.3 现场施工项目部组建原则项目主要领导和管理人员是在类似的项目上担任过相应工作、有实践经验的人员。
考虑到本工程安装质量要求高、工期紧、难度较大，需与有关各方进行协调配合，项目管理班子必须是一个有较强管理能力和组织协调能力的优秀团队。
20.3.4 项目部岗位设置项目领导层：设项目经理1人及技术负责人各1人。
职能管理和专业技术层：设安装工艺工程师1人、电气热控工程师1人、质量员1人、安全工程师1人其他一般管理人员若干人。
安全员下设班组兼职安全员，质检员下设班组兼职质量员。
20.3.5 总部指挥协调机构公司总部指定一高层人员担任项目主管，代表公司总部对施工实行总体领导、组织协调、监督保证。
公司有关部门和参与项目施工的分支机构第一负责人对项目施工承担相应的管理责任。
20.3.6 组织架构框图20.3.7 项目管理岗位责任（1）项目经理树立工程大局观，把工程总体利益放在首位，全心全意为业主服务。
作为公司总经理在本项目的委托代理人。
主持制订项目部的各项管理目标，监督实施和定期考核，决定项目部重大问题。
协调项目部各系统各层次的工作关系，对项目部的重大事项做出决策。
接受管理总包商、监理、业主现场代表的领导、监督，及时汇报工作。
（2）技术负责人主持项目部日常施工事务。
项目经理暂离现场时，行使项目经理职权。
全面贯彻项目管理目标，严格履行工程合同，组织和领导项目施工人员圆满完成施工任务。
主持制订和修订安装进度网络计划，确定进度控制关键节点，决定重大施工调度方案，采取权限内一切可能采取的措施，确保进度节点按时到位。
与项目经理搞好协调配合，支持技术质量监督系统工作。
接受、处理、反馈管理总包商、业主或监理工程师签发的有关施工全局工作的书面指令。
（3）工艺安装工程师代表项目部对项目工艺、设备施工实行技术指导、质量监督，按公司质量监督条例履行职责。
代表项目部与管理总包商、业主工艺工程师、监理工程师、实行对口联系，保持沟通和协调。
接受、处理、反馈管理总包商、业主或监理工程师有关工艺施工的书面或口头指令，并及时向管理总包商、业主或监理工程师发送规定的工艺施工信息。
（4）电气工程师代表项目部对项目电气施工实行技术指导、质量监督，按公司质量监督条例履行职责。
代表项目部与管理总包商、业主电气工程师、监理工程师、实行对口联系，保持沟通和协调。
接受、处理、反馈管理总包商、业主或监理工程师有关电气施工的书面或口头指令，并及时向管理总包商、业主或监理工程师发送规定的工艺施工信息。
（5）热控工程师代表项目部对项目热控施工实行技术指导、质量监督，按公司质量监督条例履行职责。
代表项目部与管理总包商、业主热控工程师、监理工程师、实行对口联系，保持沟通和协调。
接受、处理、反馈管理总包商、业主或监理工程师有关热控施工和设计的书面或口头指令，并及时向管理总包商、业主或监理工程师发送规定的工艺施工信息。
（6）安全员在项目经理直接领导下，负责项目施工安全、文明标化、环境保护等管理监督。
执行本公司安全管理文件及管理总包商、业主和监理工程师的安全施工要求，并结合工地实际情况，制定安全管理程序，贯彻执行。
组织项目的安全文明自查、评估、考核和整改，实施安全奖罚。
向项目经理和监理工程师汇报安全动态。
对项目部与管理总包商签订的“安全协议”的执行情况实行监察。
（7）质量员在专业工程师的领导下，负责本专业分管范围的施工。
是分管范围施工的组织者、指挥者、安全监护人和质量把关人。
开工前做好施工开工准备，精研各专业图纸，不懂向专业工程师请教。
办理材料申领、验收，落实施工需要的一般机具、工具配备。
根据项目部总体计划要求和划定的施工界面，编制施工作业计划，组织带领作业班组按计划保质、保量、保安全完成施工。
