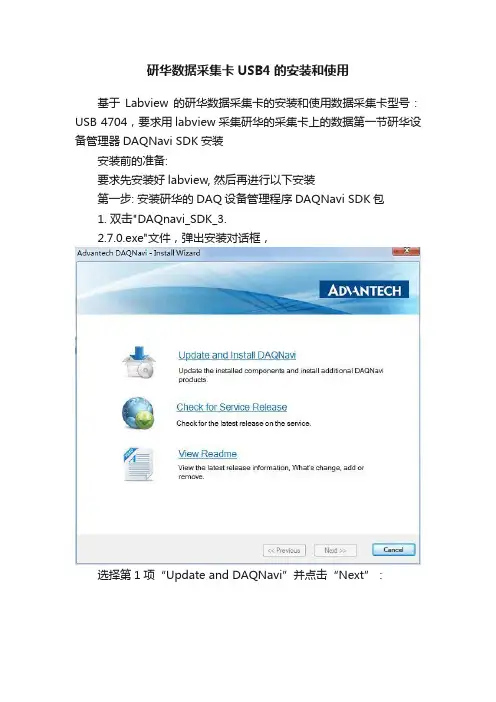

研华数据采集卡USB4的安装和使用基于Labview的研华数据采集卡的安装和使用数据采集卡型号：USB 4704，要求用labview采集研华的采集卡上的数据第一节研华设备管理器DAQNavi SDK安装安装前的准备:要求先安装好labview, 然后再进行以下安装第一步: 安装研华的DAQ设备管理程序DAQNavi SDK包1. 双击"DAQnavi_SDK_3.2.7.0.exe"文件，弹出安装对话框，选择第1项“Update and DAQNavi”并点击“Next”：点击“Next”：如左上所示勾选，并点击“Next”：点击“Next”，得如下图所示对话框，表示正在安装，请耐心等待。

耐心等待安装结束。

安装结束后，选择操作系统上的“程序”，在程序列表中应该有“Advantech Automation”选项，点击该选项展开应有“DAQNavi”，如下图所示：单击上图中的“Advantech Nagigator”选项，即可打开研华的设备管理器对话框，如下图所示，在这里，左侧的“Device”栏中列出了本机上连接的所有采集卡，可以对这些卡进行管理和测试，具体如何测试，请参照帮助文档。

第三二步.usb4704采集卡驱动安装1. 双击“DAQNavi_USB4702_USB4704_3.1.7.0.exe”进行安装；2. 安装完毕后，将采集卡与PC机相连（将usb数据线一端连上采集卡，另外一端连到计算机的USB口上），系统将自动安装采集卡的驱动，并识别采集卡。

3. 检查采集卡安装成功否首先查看插在PC机上的采集卡上的灯是否呈绿色；其次，打开“DAQNavi”，如下图所示，观察设备列表中是否显示出了“USB-4704”第三步：在研华的设备列表中添加模拟卡（Demo Device）若没有实际的采集卡，可以添加模拟卡进行模拟测试和数据采集编程练习那么如何添加模拟卡呢？如下图所示，点击“Advantech Automation”——〉DAQNavi ——〉Add Demo Device模拟卡添加好后，在“Advantech Navigator”的设备列表中就能看到该卡信息，如下图所示，没有实际采集卡的同学，可以用这张模拟卡进行相关的采集卡测试及编程练习：第四步: 安装Labview Driver经过以上三步，研华的采集卡就安装完毕了，那么如果要用Labview对采集卡编程，实现数据采集，则还需要安装labview针对研华的数据采集卡的驱动。

如何利用LabVIEW进行数据采集与分析数据采集和分析是科学研究和工程实践中至关重要的步骤。

LabVIEW是一种功能强大的图形化编程环境，广泛应用于科学实验、自动化控制、仪器测量等领域。

本文将介绍如何使用LabVIEW进行数据采集和分析，并提供一些实用的技巧和建议。

1. 数据采集数据采集是获取实验数据的过程，在LabVIEW中可以通过使用传感器、仪器等硬件设备来实现。

以下是一些常见的数据采集方法：1.1 传感器接口LabVIEW提供了许多传感器接口模块，可以方便地与各种传感器进行通信。

通过选择合适的传感器接口，您可以轻松地读取传感器的测量值，并将其保存到LabVIEW中进行进一步的分析和处理。

1.2 仪器控制如果您使用仪器进行实验，那么LabVIEW可以帮助您控制这些仪器并读取其输出数据。

LabVIEW提供了丰富的仪器控制工具包，支持各种常见的仪器通信接口，如GPIB、USB、Serial等。

1.3 数据采集卡对于一些需要高速采集的应用，可以使用数据采集卡来实现。

LabVIEW提供了专门的工具包，支持常见的数据采集卡，并提供了丰富的功能和接口，满足不同应用的需求。

2. 数据分析数据采集完成后，接下来需要对数据进行分析和处理。

以下是一些常见的数据分析方法：2.1 数据可视化LabVIEW提供了丰富的数据可视化工具，可以将采集到的数据以图表、图形等形式展示出来。

通过可视化，您可以更直观地了解数据的特征和趋势。

2.2 统计分析LabVIEW内置了众多统计分析函数，可以计算数据的平均值、标准差、最大值、最小值等统计量。

您可以利用这些函数对数据进行统计分析，进一步理解和描述数据的特征。

2.3 信号处理如果您需要对采集到的信号进行滤波、去噪或频谱分析，LabVIEW 提供了一系列的信号处理工具包。

您可以使用这些工具包对信号进行处理，提取有用的信息和特征。

3. 实用技巧和建议为了更好地利用LabVIEW进行数据采集和分析，以下是一些建议和技巧：3.1 模块化设计当您设计LabVIEW程序时，应尽量将其模块化，将不同功能实现的部分组织成不同的子VI(SubVI)。

如何使用LabVIEW进行数据采集和分析LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（NI）开发的图形化编程环境和开发平台，主要用于测试、测量和控制领域。

LabVIEW具有直观的用户界面、强大的数据采集和分析功能，被广泛应用于工业自动化、科学研究、仪器仪表等领域。

本文将介绍如何使用LabVIEW进行数据采集和分析的基本步骤。

一、实验准备与硬件连接在使用LabVIEW进行数据采集和分析之前，首先需要准备好实验所需的硬件设备，并将其与计算机连接。

LabVIEW支持多种硬件设备，如传感器、仪器和控制器等。

根据实验需要选择相应的硬件设备，并按照其配套说明书将其正确连接至计算机。

二、创建LabVIEW虚拟仪器LabVIEW以虚拟仪器（Virtual Instrument，简称VI）的形式进行数据采集和分析。

在LabVIEW中，可以通过图形化编程来创建和配置虚拟仪器。

打开LabVIEW软件后，选择新建一个VI，即可开始创建虚拟仪器。

三、配置数据采集设备在LabVIEW中，需要为数据采集设备进行配置，以便准确地采集实验数据。

通过选择合适的数据采集设备和相应的测量通道，并设置采样率、量程等参数，来实现对实验数据的采集。

LabVIEW提供了丰富的数据采集函数和工具箱，使得配置数据采集设备变得更加简单和便捷。

四、编写数据采集程序使用LabVIEW进行数据采集和分析的核心是编写采集程序。

在LabVIEW中，可以通过拖拽、连接各种图形化函数模块，构建数据采集的整个流程。

可以使用LabVIEW提供的控制结构和数据处理函数，对采集的实验数据进行处理和分析。

LabVIEW还支持自定义VI，可以将经常使用的功能模块封装成VI，以便在其他程序中复用。

五、数据可视化和分析通过编写好的数据采集程序，开始实际进行数据采集。

LabVIEW提供了实时查看和记录实验数据的功能，可以将采集到的数据以曲线图、表格等形式进行显示和保存。

如何在labview下使用研华板卡？（适用于所有 ISA 和PCI 系列模拟量和数字量采集卡）答：研华所有das卡都可以在labview下使用。

Labview驱动是建立在32bitDLL驱动基础之上的，见下图。

所以要安装labview驱动先要安装32bitDLL驱动。

包括devicemanager和对应板卡的DLL 驱动，然后再安装对应的labview驱动。

具体步骤如下：2.3.1．1 安装Device Manager和32bitDLL驱动注意：测试板卡和使用研华驱动编程必须首先安装安装Device Manager和32bitDLL 驱动。

第一步：将启动光盘插入光驱；第二步：安装执行程序将会自动启动安装，这时您会看到下面的安装界面：图2-1注意：如果您的计算机没有启用自动安装，可在光盘文件中点击autorun.exe文件启动安装程第三步: 点击CONTINUE,出现下图界面（见图2-2）首先安装Device Manager。

也可以在光盘中执行\tools\DevMgr.exe直接安装。

图2-2第四步:点击IndividualDriver，然后选择您所安装的板卡的类型和型号,然后按照提示就可一步一步完成驱动程序的安装。

图2-32.3.1．4 labview驱动程序安装使用说明研华提供labview驱动程序。

注意：安装完前面步骤的Device Manager和32bitDLL 驱动后labview驱动程序才可以正常工作。

光盘自动运行点击Installation再点击Advance Options 出现以下界面（见图2-6）。

点击：LavView Drivers来安装labview驱动程序和labview驱动手册和示例程序。

图2-6安装完后labview驱动帮助手册快捷方式为：开始/ 程序/ Advantech Automation/LabView/XXXX.chm。

默认安装下也可以在C:\Program Files\National Instruments\LabVIEW 7.0\help\Advantech 中直接打开labview驱动帮助手册。

在LabVIEW中驱动数据采集卡的三种方法作者：EEFOCUS 文章来源：EDN China一、引言近年来，面向仪器的软件开发平台，如美国NI公司LabVIEW的成熟和商业化，使用者在配有专用或通用插卡式硬件和软件开发平台的个人计算机上，可按自己的需求，设计和组建各种测试分析仪器和测控系统。

由于LabVIEW提供的是一种适应工程技术人员思维习惯的图形化编程语言，图形界面丰富，内含大量分析处理子程序，使用十分方便，个人仪器发展到了使用者也能设计，开发的新阶段。

鉴于是工程技术人员自己编制，调用软件来开发仪器功能，软件成了仪器的关键。

故人们也称这类个人仪器为虚拟仪器，称这种主要由使用者自己设计，制造仪器的技术为虚拟仪器技术（Virtual Instrumentation Technology）。

使用虚拟仪器技术，开发周期短、仪器成本低、界面友好、使用方便、可靠性高, 可赋于检测仪初步智能，能共享PC机丰富的软硬件资源，是当前仪器业发展的一个重要方面。

虚拟仪器的典型形式是在台式微机系统主板扩展槽中插入各类数据采集插卡，与微机外被测信号或仪器相连，组成测试与控制系统。

但NI公司出售的，直接支持LabVIEW的插卡价格十分昂贵，严重限制着人们用LabVIEW来开发各种虚拟仪器系统。

在LabVIEW中如何驱动其它低价位的数据采集插卡，成为了国内许多使用者面临的关键问题。

二、三种在LabVIEW中使用国产数据采集插卡的方法笔者将近年来工程应用中总结出的三种在LabVIEW中驱动通用数据采集插卡的方法介绍如下。

介绍中，以某市售8通道12位A/D插卡为例。

设插卡基地址为base=0x100，在C语言中，选择信号通道ch的指令是_outp（base，ch），启动A/D的指令是_inp（base），采样量化后的12位二进制数的高4位存于base+2中，低8位存于base+3中。

1、直接用LabVIEW的In Port , Out Port图标编程LabVIEW的Functions模板内Adevanced \ Memory中的In Port 、Out Port 图标，与_inp、_outp功能相同，因此可用它们画程序方框图, 设计该A/D插卡的驱动程序。

如何在LabVIEW中进行数据采集与分析LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的集数据采集、信号处理、分析及控制等功能于一体的可视化编程环境。

本文将介绍在LabVIEW中进行数据采集与分析的步骤和技巧。

一、LabVIEW环境介绍LabVIEW具有图形化编程的特点，用户可以通过拖拽和连接各种图形化元件，组成一个数据采集与分析的程序。

LabVIEW提供了丰富的工具箱，包括信号生成、数据采集、信号处理、滤波器、傅里叶变换等，方便用户进行各种数据的处理和分析。

二、数据采集1. 连接仪器设备在进行数据采集前，首先需要连接仪器设备，比如传感器、示波器、多功能仪等。

LabVIEW支持各种接口和通信方式，如USB、GPIB、串口等。

通过选择适当的接口和连接方式，将仪器设备与电脑连接起来。

2. 创建数据采集VI在LabVIEW中，VI（Virtual Instrument）是最基本的程序单元，类似于函数和模块。

我们可以通过创建一个新的VI来进行数据采集。

在“Front Panel”界面上，可以添加控件来显示和控制数据采集过程，如图形显示、文本框、按钮等。

3. 配置数据采集参数在数据采集VI中，需要配置数据采样率、采集时间、通道数等参数。

通过添加适当的控件，用户可以在界面上进行参数设置，并将参数传递给数据采集程序的后台。

4. 进行数据采集通过LabVIEW提供的函数和工具箱，可以快速实现数据采集功能。

根据仪器设备的特点和接口类型，选择相应的函数和配置采样模式。

LabVIEW提供了多种数据存储格式，如数组、文本文件、二进制文件等，可以根据需要选择合适的数据格式进行存储。

三、数据分析1. 数据预处理在进行数据分析前，通常需要对采集到的原始数据进行预处理，以提高分析的准确性和可靠性。

LabVIEW数据采集与处理利用LabVIEW实现高效数据处理LabVIEW数据采集与处理LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款图形化编程环境，可广泛应用于各种控制、测量和测试领域。

在实验室和工业自动化系统中，数据采集和处理是其中重要的环节之一。

本文将介绍如何利用LabVIEW实现高效的数据采集与处理。

一、数据采集LabVIEW提供了丰富的数据采集工具和函数，使得数据采集过程变得简单和高效。

以下是一个基本的LabVIEW数据采集流程：1. 硬件连接：将传感器、仪器或其他采集设备连接到计算机。

LabVIEW支持各种硬件接口，如PCIe、USB等。

2. 创建VI（Virtual Instrument）：在LabVIEW中创建一个VI，即虚拟仪器。

VI由一组图形化程序组成，可以自定义界面和功能。

3. 配置数据采集设备：在VI中使用LabVIEW提供的硬件配置工具，选择合适的采集设备和参数，如采样率、通道数等。

4. 编程采集逻辑：使用LabVIEW的图形化编程语言G语言，编写数据采集逻辑。

可以通过拖拽函数块、连接线等方式完成。

5. 运行VI：运行VI，开始进行数据采集。

LabVIEW将实时地从采集设备读取数据，并通过显示面板或输出文件进行展示。

通过以上步骤，我们可以完成数据的实时采集。

接下来，需要对采集到的数据进行处理和分析。

二、数据处理LabVIEW提供了强大的数据处理功能，可以进行数学运算、滤波、傅里叶变换等操作。

以下是一些常用的数据处理方法：1. 基本运算：LabVIEW提供了丰富的数学函数和运算符，可以进行加减乘除、幂运算、取模、比较等操作。

通过这些操作，我们可以对采集到的数据进行基本的数值分析。

2. 滤波处理：在许多应用中，由于噪声和干扰的存在，需要对数据进行滤波处理。

LabVIEW提供了各种滤波函数和工具，如低通滤波、高通滤波、带通滤波等。

如何在LabVIEW中进行数据采集和处理LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种广泛应用于科学和工程领域的数据采集与处理软件。

它提供了一个易于使用的图形化编程环境，使得用户能够轻松地进行数据采集、信号处理、图像分析等操作。

本文将介绍如何在LabVIEW中进行数据采集和处理的基本步骤和方法。

一、准备工作在进行数据采集和处理之前，需要准备相应的硬件设备和LabVIEW软件。

常用的数据采集设备包括传感器、数据采集卡和数据采集模块等。

LabVIEW软件则可以从官方网站进行下载和安装。

二、创建VI（Virtual Instrument）在LabVIEW中，VI是指虚拟仪器。

每个VI都由图标、前面板和块图三部分组成。

图标是VI在工具栏上显示的代表，前面板是用户与VI交互的界面，块图则是VI的程序实现。

1. 打开LabVIEW软件，点击“新建VI”以创建一个新的VI。

2. 在前面板上选择所需的控件，例如按钮、滑动条、图表等，用于接收用户输入，显示采集到的数据和结果。

3. 在块图中添加相应的函数和连接线，以实现数据采集和处理的功能。

三、进行数据采集1. 配置数据采集设备：根据所使用的数据采集设备类型和参数，使用相应的函数进行设备的初始化和配置。

2. 设置采样率和采样点数：根据实验需求和设备能力，设置采样率和采样点数，通常采样率越高，数据精度越高。

3. 开始数据采集：使用相应的函数启动数据采集过程，并设置采集时间或采集点数。

4. 存储采集数据：将采集到的数据保存到指定的文件，以便后续处理和分析。

四、进行数据处理在采集到数据后，可以进行各种数据处理操作，如平均值计算、滤波、傅里叶变换等。

1. 数据预处理：对采集到的原始数据进行预处理，包括数据的滤波、去除异常值等。

可以使用LabVIEW提供的滤波函数和数学运算函数实现。

2. 数据分析：根据实验目的和需求，对数据进行分析和处理，如求取数据的均值、方差，进行峰值检测等。

使用LabVIEW进行数据采集和分析LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种强大的图形化编程环境，被广泛应用于数据采集和分析领域。

它提供了丰富的工具和功能，可以帮助工程师和科研人员高效地进行各种数据处理任务。

本文将介绍使用LabVIEW进行数据采集和分析的基本流程和方法。

一、LabVIEW概述LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程工具。

它采用了数据流编程模型，可以通过拖拽和连接各种函数模块，实现数据的输入、处理和输出。

相比于传统的文本编程语言，LabVIEW的图形化界面更加直观易用，适合非编程背景的用户快速上手。

二、数据采集数据采集是指通过各种传感器或仪器，将现实世界中的模拟信号转换为数字信号，输入到计算机中进行处理。

LabVIEW提供了丰富的数据采集模块，可以与各种传感器和仪器进行连接，并实时获取数据。

在LabVIEW中，首先需要创建一个数据采集任务。

通过选择相应的硬件设备和信号输入通道，配置采样率、量程等参数，即可创建一个数据采集任务。

然后，可以通过编程或者拖拽函数模块的方式，实现数据的连续采集或触发式采集。

LabVIEW提供了灵活且易于使用的界面，可以实时显示采集到的数据，并支持数据的保存和导出。

三、数据处理和分析数据采集完成后，需要对采集到的数据进行处理和分析。

LabVIEW提供了强大的数据处理功能，可以帮助用户实现各种算法和数据分析方法。

1. 数据预处理：对采集到的原始数据进行滤波、降噪、去除异常值等操作，以提高数据的质量和可靠性。

2. 数据分析：根据具体需求，可以使用LabVIEW提供的统计分析、频域分析、波形分析等模块，对数据进行进一步分析。

例如，可以计算数据的均值、标准差、相关系数等统计参数；可以进行快速傅里叶变换（FFT）、功率谱分析、自相关分析等频域分析。
