中海达V30_GPS测量操作流程

中海达HD8200BGPS简明操作手册华北水利水电学院测绘工程实验室第一部分：外业仪器观测工作与注意事项1一、安置仪器1二、量测天线高2三、启动仪器4四、观测5五、撤站5六、野外观测的注意事项5七、HD8200B静态观测记录－步骤5第二部分：接收机数据传输6一、启动接收机数据传输软件6二、接收机系统参数的设置10第三部分：内业数据处理与步骤、要求10一、GPS基线解算10二、GPS基线向量网平差11附1： HDS2003数据处理软件包－各功能区界面简介121、管理区132、属性区143、计算区16中海达HD8200BGPS简明操作手册第一部分：外业仪器观测工作与注意事项一、安置仪器首先,在选好的观测站点上安放三脚架,然后,小心打开仪器箱,取出基座与对中器,将其安放在脚架上,在测点上对中、整平基座.最后,从仪器箱中取出GPS天线或内置天线的GPS 接收机,将其安放在对中器上,并将其紧固.在安置仪器时用户要注意下面的几点：①当仪器需安置在三角点觇标的基板时,应先将觇标顶部拆除,以防止对信号的干扰,这时,可将标志的中心投影在基板上,作为安置仪器的依据；②基座上的水准管必须严格居中；③如整个控制网在同步观测过程中使用同样的GPS接收天线,则应使天线朝同一个方向,如使用不同的GPS接收天线,则应使天线的极化方向指向同一方向,如指北.大部分天线用指北方向来表明天线的极化方向.这是由于天线的相位中心与几何中心不重合,两者可能有2-3毫米之差,如它们不指向同一方向,则会影响GPS测量的精度.二、量测天线高安置好仪器后,用户应在各观测时段的前后,各量测天线高一次,量至毫米.量测时,由标石〔或其它标志〕中心顶端量至天线中规定量测天线的位置〔图1〕.图1 量测天线高采用下面公式计算天线高：H h R h =-+202h ：为标石或其它标志中心顶端到天线下沿所量距离；R 0：天线半径；h 0：天线相位中心至天线底部量测位置的距离.所算H 即为天线高.两次量测的结果之差不应超过3mm,并取其平均值. 其中,R 0、h 0通常由厂家提供,下表列出了一些接收机的这两个参数：表5-3 〔单位：毫米〕应当说明的是,各种天线高的量测位置不一样,其量测位置应参见其本身的说明,中海达为各种GPS 接收机配备的天线有更加简便的量测方式,在HDS2003数据处理软件中可直接设置天线的斜高,软件会自动计算,下图所示为HD8200B 天线高的量测方法,具体天线高的计算和输入可以在HDS2003数据处理软件中进行,如图3天线管理器〔点击HDS2003数据处理软件包"项目"菜单下的"原始参数"子菜单,设置原始参数〕,亦可在HDS2003数据处理软件中,在选择"文件"－>"导入",导入数据后,在属性区窗口的修改标签中选择修改测量方法为天线斜高,见图4.h图2HD8200B天线高的量测方法图3 天线管理器图 4 属性窗口中的测量方法的修改天线高记录手簿型号：记录人：三、启动仪器在启动仪器时,通常应按如下步骤操作：1. 打开主机上的开关,若电源灯为红色,则表示电量不足,应更换电池.HD8200B 仪器面板灯的状态与其代表的含义：状态灯闪黄,电源灯为红色 表明正在跟踪卫星,电压足够且稳定状态灯黄色,电源灯为红色表明卫星已锁定,并记录数据 电源灯闪烁 闪烁次数表明锁定的卫星数 电源灯与状态灯同时闪烁电池欠压,必须尽快更换充足电的电池 电源灯为红色 主机向外发送数据,常发生在数据传输时数据灯、状态灯交替闪烁主机在线升级时接收固件信息2、按照相应仪器的操作规程开机观测,具体步骤请参看《产品手册》.3、保证同步观测的其它GPS 接收机也处于观测状态.静态差分测量是根据几台接收机共同时间段所接收的数据进行差分解算,所以几台接收机同时观测必须保证数据同步,并且要保证足够的数据.4、观测的时候,要保证接收机设置了合适的采样间隔和高度截止角.注：GPS 测量是通过地面接收设备接收卫星传送的信息来确定地面点的三维坐标.测量结果的误差主要来源于GPS 卫星、卫星信号的传播过程和地面接收设备.通过选择有效的卫星与其高度角NO ． 点号 时段 天 线 高开机时 关机时 平均值00 01 02a、可以减少电离层和对流层折射产生的影响；b、可以消除多路径效应；c、可以有效地剔除有干扰的卫星.5、记录观测站点的点名、天线高、观测时段与相应的观测文件名.在同一天〔GPS时〕内,如测站名与时段序号一样则出现同名.用户在出测前一定要合理安排好,尽量避免出现重名的情况〔如同点名设置不同的时间段〕.四、观测按照预定的观测时间进行观测.注意：在采集时测站不可移动,采集不能中断,组成基线的两台接收机连续同步采集时间必须符合要求,否则数据可能不可靠.如出现意外情况,应与时通知其它观测站点.五、撤站结束采集之前,用户必须确认观测站的全部预定作业项目均已按规定完成.这时,退出采集过程,一定要先关闭主机电源,将接收机、基座对点器等附件妥善放回仪器箱内.六、野外观测的注意事项在野外观测时,用户必须注意：1、如果仪器从与室外温度相差较大的室内或汽车内取出,必须让其有一个预热的过程,时间大约为10分钟左右.2、仪器如长时间不使用,将可能需要较长时间搜索GPS卫星<2-3分钟>.3、注意不要在靠近接收机的地方使用对讲机、手提等无线设备.七、HD8200B静态观测记录－步骤HD8200B为一体化静态测量GPS接收机,只要打开接收机的电源开关,整个记录过程就会自动完成.1、架设GPS接收机,整平、对中后,量天线高.2、打开接收机的电源开关,等待记录灯转红后表示接收机已经开始观测〔接收卫星信号〕.3、按遥控器键ON/ESC开机,显示屏显示开机画面并进入主菜单,与打开的接收机连接.4、遥控器连接上接收机后,自动进入主界面,主菜单的右侧分别有信号指示.若连接失败,则①检查接收机主机是否打开或距离较远,按Enter键重新连接；或②按Esc键,选择"系统设置",选中"搜索机号"自动搜索接收机的机号,搜索到接收机则会显示该接收机号,按Enter键完成；或③选择"系统设置",选中"接收机机号",输入接收机号,按Enter键确认.注意删除原先机号时须连续按Esc键5次.以上方法若还不能连接到接收机,则接收机电量显示处显示"Link Fail !!!",此时可按Shift键重新连接,或关闭遥控器、关闭接收机〔按ON/ESC键2秒〕.若连接成功,进入下面内容；5、选择接收机"工作方式"：选择静态,按Enter键确认；6、选择主界面的③"采集设置",可进行采集间隔、高度截止角、文件名建立、天线高设置等.注意：①采集过程中不能修改"采集间隔"；②文件名须4位字母或数字,时段编号1位,删除原先文件名时须连续按Esc键,快速连续按相同键时可在数字与字母键之间切换,输入新文件名后须按新建或修改键确认,否则无效〔可通过选择主界面的记录信息查看有效的文件名,参见7〕；③小数点须配合Shift键·键〔同时按〕.7、选择主界面的②"卫星状态"可查看卫星信息、信噪比等；④选择"定位信息"查看单点定位情况E、N、H数据与卫星的分布精度；⑤选中"记录信息"可以查看接收机的内存中采集文件的相关信息和一些设置的参数,也可以查看内存的使用情况、采集的时间、有效的文件名.④⑤情况按Enter键可切换相关内容.8、在仪器观测记录本上记录下测站名、天线高、观测时段等,留待内业处理.9、测量完毕,关闭遥控器〔按ON/ESC键2秒即可〕、关闭接收机〔按ON/ESC键2秒或选择"系统设置",选中"关闭接收机"即可〕.等待电源灯熄灭后,再装箱撤站.在记录过程中切不可搬站.第二部分：接收机数据传输一、启动接收机数据传输软件将接收机主机用通讯电缆连接好电脑的串口1〔COM1〕或串口2〔COM2〕.运行主程序HDS2003数据处理软件包中的"工具"菜单下的"HitMon数据传输"或直接运行HitMon.exe文件.界面如图5：图5a接收机数据传输软件主窗口图5b接收机数据传输软件主窗口主界面分为两个主要的页面：文件和串口.文件页面主要显示接收机内存空间的文件信息与其内存的使用情况,可以进行数据传输的一些工作.点击串口,可以将显示信息切换到串口页面,该页面主要显示串口的反馈信息见〔图6〕.文件页面的各项内容分别说明如下：[文件名] 输入测站信息后,根据点名、时段号和数据观测的日期自动生成.文件名遵循以下的规律：####$$$*．ZHD,其中####代表点名,$$$代表年积日〔可查看附录年积日表〕,*代表时段号,可以是字母和数字.[开始时间] 数据开始记录的时间,为年月日时分,如：2003年6月24日10:10.开始时间是用户在数据传输时的一项重要信息,是用户识别数据的一项参考.[结束时间] 结束数据观测的时间,只有时分,如12:15.[文件大小] 该测站观测文件的大小.[测站名] 测站的点名,最多可以修改15次.[天线高] 仪器高度,一般几台仪器取同一个基准.天线高要在野外测量时手工记录.[其他] 显示其他文件信息.图6 串口反馈窗口1.通讯设置,运行在"连接"下选择"通讯设置",选择"通讯串口"为计算机上连接使用的串口,选择响应的波特率〔HD8200的波特率为57600,HD8200B,HD8900,HD9900等波特率应为115200,某些仪器必须设为静态工作模式才能进行连接〕,见图7串口设置.图7串口设置2.接收机主机开机后,选择"连接"－"连接",或点击快捷键和按钮,等待一段时间,即可以显示接收机内存中的所有文件信息和内存使用信息.如下图8所示：图8文件信息该接收机中已存在三个时段的观测数据,其中一个文件已经下载,另外两个时段只输入测站信息还没有下载.3.设置下载文件的存储目录在下载文件以前,首先应该设置数据的下载路径.点击文件下的"设置下载文件的存储目录"或点击工具条的按钮,弹出图9对话框,设置数据存储目录.图9 设置下载路径4.输入测站信息选择需要输入观测信息的文件.对于没有输入测站信息的数据不可以下载.输入测站信息时,根据观测数据的时间段确定观测数据的对应关系.如图10所示,在要下载数据上单击右键,选择"输入测站信息".图10 输入测站信息测站信息包括以下几个方面：测站名、时段、天线高,用以记录该测站的相关信息,测站信息最多可以修改15次.图11 测站信息5.文件下载选择需要下载的观测文件,点鼠标右键,选择下载〔如图12〕,数据即可保存到设置的下载路径."其他"栏中显示文件下载的进度.图12 文件下载菜单二、接收机系统参数的设置利用接收机做静态观测以前,一般要设置下面两个参数：采样间隔和卫星的高度截止角.为了保证数据的同步,同时观测的几台仪器必须保证相同的采集参数.选择菜单"工具"－"采样间隔、高度截止角设置",如下图13所示.图13 高度截止角和采样间隔设置第三部分：内业数据处理与步骤、要求一、GPS 基线解算GPS 基线解算的过程1. 原始观测数据的读入.在进行基线解算时,首先需要读取〔导入〕原始的GPS 观测值数据.一般说来,各接收机厂商随接收机一起提供的数据处理软件都可以直接处理从接收机中传输出来的GPS 原始观测值数据,而由第三方所开发的数据处理软件则不一定能对各接收机的原始观测数据进行处理,要处理这些数据,首先需要进行格式转换.目前,最常用的格式是RINEX 格式,对于按此种格式存储的数据,大部分的数据处理软件都能直接处理.具体内容见第二部分接收机数据传输.2. 设定基线解算的控制参数.基线解算的控制参数用以确定数据处理软件采用何种处理方法来进行基线解算,设定基线解算的控制参数是基线解算时的一个非常重要的环节,通过控制参数的设定,可以实现基线的精化处理.控制参数在"静态基线"→"静态处理设置"中进行设置,主要包括"数据采样间隔"、"截止角"、"参考卫星"与其电离层和解算模型的设置等.3. 外业输入数据的检查与修改.在读入〔导入〕了GPS 观测值数据后,就需要对观测数据进行必要的检查,检查的项目包括：测站名、点号、测站坐标、天线高等.对这些项目进行检查的目的,是为了避免外业操作时的误操作.4. 基线解算的过程一般是自动进行的,无需过多的人工干预.只是对于观测质量比较差的数据,用户须根据各种基线处理的输出信息,进行人工干预,使基线的处理结果符合工程的要求.5. 基线质量的检验：基线解算完毕后,基线结果并不能马上用于后续的处理,还必须对基线的质量进行检验,只有质量合格的基线才能用于后续的处理,如果不合格,则需要对基线进行重新解算或重新测量.基线的质量检验需要通过RATIO、RDOP、RMS、数据删除率、同步环闭和差、异步环闭和差和重复基线较差来进行.6. 结束二、GPS 基线向量网平差GPS 基线解算就是利用GPS 观测值,通过数据处理,得到测站的坐标或测站间的基线向量值.我们在采用GPS 观测完整个GPS 网后,经过基线解算可以获得具有同步观测数据的测站间的基线向量,为了确定GPS 网中各个点在某一坐标系统下的绝对坐标,需要提供位置基准、方位基准和尺度基准,而GPS 基线向量只含有在WGS-84 下的方位基准和尺度基准,而我们布设GPS 网的主要目的是确定网中各个点在某一特定局部坐标系下的坐标,这就需要通过在平差时引入该坐标系下的起算数据来实现.当然,GPS 基线向量网的平差,还可以消除GPS 基线向量观测值和地面观测中由于各种类型的误差而引起的矛盾.根据平差所进行的坐标空间,可将GPS 网平差分为三维平差和二维平差,根据平差时所采用的观测值和起算数据的数量和类型,可将平差分为无约束平差、约束平差和联合平差等.在使用数据处理软件进行GPS 网平差时,需要按以下几个步骤来进行:在进行网平差设置之前,应检查坐标系的设置是否正确.通常情况下,国内用户选择的坐标系椭球为54,用户需要专门设置中央子午线、x和y方向和加常数等.坐标系的设置可在项目菜单下的项目属性中进行.如下图14所示：图14 坐标系管理在网平差结束后,应对网平差结果进行检验,网平差的检验主要通过改正数、中误差以与相应的数理统计检验结果等项来评价.附1： HDS2003数据处理软件包－各功能区界面简介工作区：工作区分为管理区,属性区和计算区,如图15a、15b.可以通过"查看"菜单选择打开或者关闭哪种工作区,对任何一栏的工具条,用户也可以拉动、拖放和自定义.图15a 查看菜单图15b 三区视图1、管理区打开一个项目后,管理区会分类型显示项目中的内容,其分为文件、基线和站点,可以通过标签进行却换,都是树形视图.在主项上有文件数显示,如图16图16管理区2、属性区打开一个项目,选择一个文件、基线、站点可以查看到当前对象的属性,属性区标题显示了当前的对象,一般分为"一般"、"修改"和"##图",他们之间可以通过点击相应的标签进行却换,如图17.一般.文件、基线和站点都有一般标签,主要显示一些固定的信息.图17 一般文件、基线和站点都有修改标签,这里面的信息是可以修改的,图18 修改文件、基线都有观测数据图.如图19图19 观测数据图解算后得基线有基线残差图.如图20图20 基线残差图文件有卫星跟踪图.如图21图21 卫星跟踪图3、计算区计算区分为解算、信息、旧解算和旧信息,可以通过标签却换. 解算区会显示当前解算的状况.图22基线解算信息区会显示当前解算后的一些信息.图23 基线处理详解旧解算会显示以前解算的状况.图24 旧解算旧信息会显示以前解算后的信息.图25旧信息。

中海达HD8200BGPS简明操作手册华北水利水电学院测绘工程实验室2第一部分：外业仪器观测工作及注意事项 .......................................................................................... 2...................................................................................................................................... 一、安置仪器2.................................................................................................................................. 二、量测天线高5...................................................................................................................................... 三、启动仪器5............................................................................................................................................. 四、观测.5............................................................................................................................................. 五、撤站.6.................................................................................................................. 六、野外观测的注意事项6 ................................................................................................... 静态观测记录－步骤七、HD8200B 6........................................................................... ....................................... 第二部分：接收机数据传输6 启动接收机数据传输软件.......................................................................................................... 一、0............................................................................................................ 1二、接收机系统参数的设置 ........................................................................... ................. 11第三部分：内业数据处理及步骤、要求........................................................................................................................... 11 基线解算一、GPS ............................................................................................................... 11 二、GPS基线向量网平差3 .................................................................... 1功能区： HDS2003数据处理软件包－各界面简介1附41 、管理区 (1)4......................................................................................................................................... 1 2、属性区. 71......................................................................................................................................... 3、计算区.1简明操作手册中海达HD8200BGPS第一部分：外业仪器观测工作及注意事项一、安置仪器首先，在选好的观测站点上安放三脚架，然后，小心打开仪器箱，取出基座及对中器，天线或内置天线GPS在测点上对中、整平基座。

GPS测量操作步骤1、室外架设基准站。

选择视野开阔且地势较高的地方架设基站，基站附近不应有高楼或成片密林（卫星接收不好）、大面积水塘（多路径效应严重）、高压输电线50米，信号发射塔200米（有干扰）。

基站一般架设在未知点上，后面的说明均针对这种情况。

提示：基站位置第二天还要使用的话，做好标记点用来摆基站。

第二天直接对中整平，量好天线高输入基站设置里面即可，切勿再重新平滑，不然前一天的参数会没用！！！2、打开GPS基准站接收机，打开手簿，设置项目①双击打开Hi-RTK道路版②文件→项目→新建→输入项目名③参数→坐标系统，在椭球选项卡选择控制点的当地椭球（例如北京-54），投影选项卡输入中央子午线（例如117。

），椭球转换、平面转换和高程拟合均选择无。

3、设置基准站①GPS→接收机信息→连接GPS→连接→选择仪器编号进行连接，如果编号不在列表中点击搜索，搜索到点击停止→连接→等待数据板信息出现后即认为连接成功。

②菜单→基准站设置→位置（左下角）→等卫星锁定后，输入天线高，点击平滑进行10次平滑采集，打勾→数据链（左下角中间，如使用电台为“外部数据链”，手机卡则为“内置网络”）→内置网络、GPRS、CMNET、服务器IP（右边文件里面选择中海达1或中海达2）、ZHD、分组号（前四位当地区号，后三位为小于255的三位数如008,163等）、小组号（分组号后面三位数如008,163等）→其他→差分模式（RTK）→差分电文（CMR）→等待弹出设置成功后点OK，观察基站差分灯和电台收发灯是否一秒闪烁一次。

③菜单→断开GPS4、设置移动台同样方法使用手簿连接移动台。

菜单→移动站设置→内置网络(如使用电台为“内置电台”，频道为基站外挂电台的频道）→其他→差分电文格式（CMR），和基站的一模一样→点确定设置成功后点OK。

点击右上角“X”退出。

5、求解转换参数（四参数+高程拟合）①到达欲参与求解参数的点位后，将对中杆放置水平，点击测量，进入测量界面。

GPS仪器坐标测量步骤是什么GPS（全球定位系统）是一种基于卫星导航的定位技术，广泛应用于地理测量、导航和定位等领域。

在进行GPS仪器坐标测量时，以下是常见的步骤：1.准备工作：确认使用的GPS仪器已充电并处于良好工作状态。

检查设备是否具备测量坐标的功能，并确保安装了正确的测量程序。

2.选择合适的定位模式：根据实际需求选择合适的定位模式。

常见的定位模式包括单点定位、差分定位和实时动态定位等。

单点定位适用于非精密测量，而差分定位和实时动态定位能够提供更高的精度。

3.开启GPS接收器：打开GPS接收器，等待其连接卫星并进行定位。

在开放区域的无遮挡地方进行操作，以获得更好的接收信号。

4.等待位置稳定：当GPS接收器获得足够的卫星信号后，显示设备上会出现当前的位置信息。

等待一段时间以确保位置稳定，并确保接收器获得了充足的卫星数。

5.记录当前位置：使用GPS仪器上的记录功能，将当前位置信息记录下来。

根据设备的设置，可以选择保存单个位置或连续记录一系列位置。

6.移动至下一个位置：移动到待测量的下一个位置，并重复上述步骤。

在移动过程中，确保GPS接收器的连通性和信号质量。

7.结束测量：完成所有位置的测量后，结束记录并关闭GPS接收器。

8.数据处理：将GPS仪器保存的位置信息导出到计算机或其他设备中，使用专业的地理信息系统（GIS）软件进行数据处理和分析。

常见的处理操作包括坐标转换、误差校正和数据可视化等。

需要注意的是，以上步骤仅为一般情况下的测量流程，实际操作可能因用户需求和设备特性而略有差异。

在进行GPS仪器坐标测量之前，建议仔细阅读设备的操作手册，并遵循相关的测量准则和规范，以确保测量结果的准确性和可靠性。

总结而言，GPS仪器坐标测量的步骤包括准备工作、选择定位模式、开启GPS接收器、等待位置稳定、记录当前位置、移动至下一个位置、结束测量以及数据处理等环节。

通过遵循这些步骤，可以有效地进行GPS仪器的坐标测量，从而为地理测量、导航和定位等应用提供有价值的数据支持。

gps测量仪使用教程GPS测量仪使用教程GPS（全球定位系统）测量仪是一种用于实时定位和测量地点坐标的设备。

它可以被广泛应用于建筑测量、地理信息系统（GIS）、导航、农业、野外考察等领域。

以下是GPS测量仪的使用教程。

第一步，确认设备和信号1. 打开GPS测量仪并将其放置在开阔的室外环境中。

2. 等待GPS测量仪捕获卫星信号，并在显示屏上显示当前的卫星数量和信号强度。

第二步，设定测量目标1. 在GPS测量仪的菜单中选择“新建目标”或类似选项。

2. 输入目标名称和描述信息。

3. 在地图上点击目标所在位置，或使用坐标输入功能输入目标的经纬度坐标。

第三步，开始测量1. 在菜单中选择“开始测量”或类似选项。

2. GPS测量仪将开始记录当前位置的坐标，并显示在屏幕上。

3. 移动到下一个测量点，等待GPS测量仪稳定后再次开始测量。

第四步，结束测量1. 在菜单中选择“结束测量”或类似选项。

2. GPS测量仪将停止记录坐标并保存测量数据。

3. 检查保存的测量数据，确保它们与预期结果一致。

第五步，导出和分析数据1. 连接GPS测量仪与计算机或其他设备，使用数据线传输数据。

2. 打开相关的数据处理软件（如GIS软件），导入测量数据。

3. 分析和处理测量数据，生成地图、图表或其他可视化结果。

第六步，检查和纠正误差1. 与已知的固定点进行比较，检查测量数据的准确性。

2. 如果发现误差，使用相关的校正方法（如差分GPS）消除或修复误差。

第七步，保养和维护1. 定期清洁GPS测量仪的屏幕、按钮和其他部件，保持其整洁。

2. 及时更换电池或充电以确保GPS测量仪的正常运行。

3. 保存测量仪的准确位置和状态信息，以便将来的测量使用。

总结：使用GPS测量仪的教程包括确认设备和信号、设定测量目标、开始测量、结束测量、导出和分析数据、检查和纠正误差、以及保养和维护。

通过按照这些步骤正确操作，用户可以获得准确的坐标数据，以支持各种测量和定位需求。

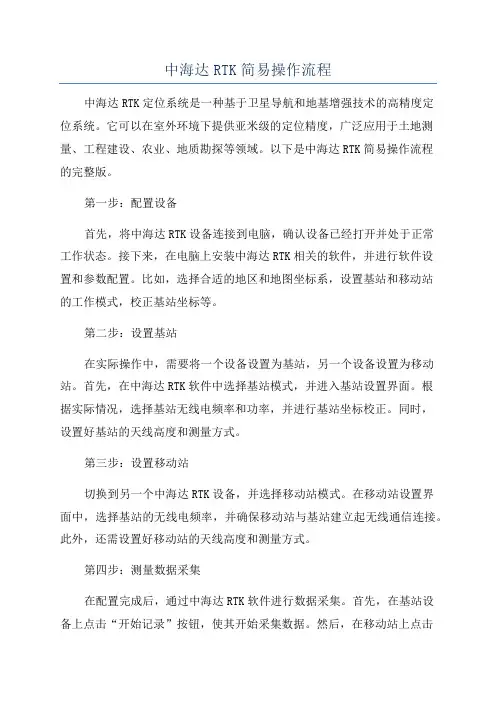

中海达RTK简易操作流程1.准备工作首先，需要将中海达RTK系统组装好。

将基站和移动站的天线安装在稳固的支架上，确保天线的视线不被遮挡。

然后，将基站和移动站的控制器和电源连接好，确保工作电压正常。

最后，打开RTK系统的软件，等待系统启动。

2.设置基站首先，将基站放置在已知位置。

然后，打开RTK软件的基站设置界面，输入基站的坐标信息和基站号。

如果有基站间的通信，还需要设置通信方式和通信频率。

然后，点击“设置”按钮保存设置。

3.设置移动站将移动站放置在需要定位的位置。

打开RTK软件的移动站设置界面，输入移动站的机型和移动站号。

然后，点击“设置”按钮保存设置。

4.进行测量在RTK软件中，选择“测量”功能。

系统会自动对基站和移动站进行通信，开始进行定位。

在定位过程中，系统会不断进行数据的传输和计算，并实时显示当前的位置信息。

可以通过观察显示屏上的数据，来判断当前的定位精度。

5.数据处理和导出测量完成后，可以对数据进行处理和导出。

在RTK软件中，选择“数据处理”功能。

系统会自动对测量数据进行整理和计算，并生成结果报告。

可以将结果报告导出为Excel或PDF格式，方便后续的数据分析和使用。

6.系统维护使用中海达RTK系统一段时间后，需要进行系统的维护和检修工作。

定期检查基站和移动站的天线和电源是否正常，如果有损坏或故障，及时更换或修理。

同时，也需要定期更新RTK软件的版本，以确保系统的性能和稳定性。

中海达/海星达GPS简易操作一．打开手薄Hi-RTK道路版项目->项目信息->选新建,输入文件名->对号(提示项目打开成功OK) 坐标系统->椭球看源椭球WGS-84 目标椭球BJ-54或国家-80 已知点用的哪个坐标系统选哪个（独立或抵偿系或投影面坐标系选北京54即可）->投影看中央子午线输入当地常用->椭球转换->无；->平面转换->无；->高程拟合->无->保存※（这个位置一定要点保存）提示：OK->退出二．GPS1. （左上角下拉菜单）点天线设置->天线设置，选择对应的GPS类型->量取位置选择GPS底部->天线高处输入对中杆的实际长度即可（常用对中杆一般为2米）2.（左上角下拉菜单）点连接GPS->端口3，波特率19200，GPS类型选手头仪器型号->连接->搜索->找到目标主机后点停止->连接（主机叮咚一声后，连接成功）（左上角下拉菜单）基准站设置->位置->里输入点名，平滑后打勾->数据链->a用手机卡就设置内置网络（运营商CMNET，服务器IP：202.96.185.34，端口9000，网络ZHD分组号前4位数字是当地区号后3位是0-255之间的任意数值，小组号尽量与分组号后三位保持一致）;b不用手机卡用电台发射信号的时候，选择外部数据链->其它->RTK，电文格式RTCM3.0，高度截止角5-12之间均可右下角一定要点确定，提示设置成功（正确设定一次之后就不要再进行设置了，等待出解）。

注意项：1，手簿上方会出现三角已知点。

2，用手机卡时主机会提示连上了，信号灯绿灯常量，红黄灯一秒闪烁一次（绿灯常量代表连接服务器正常，红黄灯闪烁说明仪器正在向外发射信号，设置成功）3.用外部数据链时，信号灯红灯一秒闪烁一次，同时外挂电台收发灯也会一秒闪烁一次，说明设置成功3.（左上角下拉菜单）点连接GPS->Q系列GIS+手薄，端口3，波特率19200，GPS类型选手头仪器型号->连接->搜索->找到目标主机后点停止->连接（主机叮咚一声后，连接成功）（左上角下拉菜单）移动站设置->数据链->a.手机卡模式数据链设置与基准站设置保持一致b电台模式时数据链选择内置电台，电台频道与外挂电台频道保持一致（常用且信号比较稳定的频道是 4.5.6这三个）->其他->电文格式RTCM3.0与基站一置。

GPS测量仪的使用方法GPS（全球定位系统）是一种通过卫星系统提供准确的地理位置信息的技术。

在现代测量工作中，GPS测量仪被广泛应用于测量坐标、距离和导航等方面。

本文将介绍GPS测量仪的基本使用方法及测量坐标的操作步骤。

GPS测量仪的基本使用方法1.开启GPS测量仪: 打开测量仪的电源开关，等待仪器启动完毕。

通常情况下，测量仪会自动搜寻并连接卫星系统。

2.确认信号状态: 在使用GPS测量仪进行测量之前，需要确认GPS信号强度是否稳定。

通常，GPS测量仪会显示当前接收到的卫星数量和信号强度。

确保卫星连接数足够多，并且信号强度足够强。

3.设置坐标系: 根据测量需要，将GPS测量仪设置为所需的坐标系类型。

常用的坐标系有经纬度坐标、UTM坐标等。

根据测量区域的具体情况，选择相应的坐标系。

4.开始测量: 将GPS测量仪置于待测量的位置上，等待仪器稳定。

通常，GPS测量仪会显示当前位置的坐标信息。

根据需要，可以选择连续测量或单次测量。

测量坐标的操作步骤1.选择合适的测量点: 在测量坐标之前，需要选择合适的测量点。

测量点应处于开阔地区，避免高楼、树木等遮挡物的影响。

同时，测量点应尽可能地远离任何可能引起电磁干扰的设备，以确保测量数据的准确性。

2.放置GPS测量仪: 将GPS测量仪放置在选定的测量点上。

如果有可调节的支架，可以调整支架以确保测量仪的稳定性和水平度。

3.等待测量数据稳定: 在放置测量仪后，等待一段时间，直到测量数据稳定。

通常情况下，GPS测量仪会显示当前位置的坐标信息。

确保数据稳定后，方可进行下一步操作。

4.记录测量数据: 当测量数据稳定后，可以记录下当前位置的坐标信息。

根据GPS测量仪的功能，可以将数据保存在内部存储器或通过数据接口导出至外部设备。

5.移动至下一个测量点: 在完成当前测量点的数据记录后，将GPS测量仪移动至下一个测量点，重复上述操作，直至完成所有测量点的数据记录。

6.处理测量数据: 在完成测量工作后，可以将测量数据导入计算机等设备进行进一步的数据处理和分析。

gps测量操作流程GPS（Global Positioning System）是一种通过卫星定位来确定地理位置的技术。

在现代社会中，GPS已经成为了一种非常重要的测量工具，广泛应用于地理测量、导航、地图制作等领域。

下面将介绍GPS测量的操作流程。

首先，进行前期准备工作。

在进行GPS测量之前，需要确保GPS设备的正常运行。

检查设备的电量是否充足，卫星信号是否良好，以及设备的设置是否正确。

同时，还需要确定测量的目的和范围，选择合适的测量方法和参数。

接着，选择合适的测量点。

在进行GPS测量时，需要选择一些具有代表性的测量点，以确保测量结果的准确性和可靠性。

通常情况下，需要选择至少3个以上的测量点来进行测量。

然后，设置GPS设备。

在选择好测量点之后，需要将GPS设备放置在一个稳定的位置，并确保设备能够接收到足够的卫星信号。

根据测量的要求，设置好测量参数，如测量时间间隔、数据采集频率等。

接下来，进行数据采集和记录。

一旦设置好GPS设备，就可以开始进行数据采集了。

在数据采集的过程中，需要确保设备的稳定性和准确性，同时还需要及时记录测量数据，以便后续的数据处理和分析。

最后，进行数据处理和分析。

在完成数据采集之后，需要对采集到的数据进行处理和分析，以得出最终的测量结果。

通常情况下，需要使用专业的地理信息系统（GIS）软件来处理数据，并生成相应的测量报告和图表。

总的来说，GPS测量是一项复杂而精密的工作，需要进行周密的计划和准备。

只有在严格遵循操作流程的情况下，才能够获得准确可靠的测量结果。

希望以上介绍对您有所帮助。

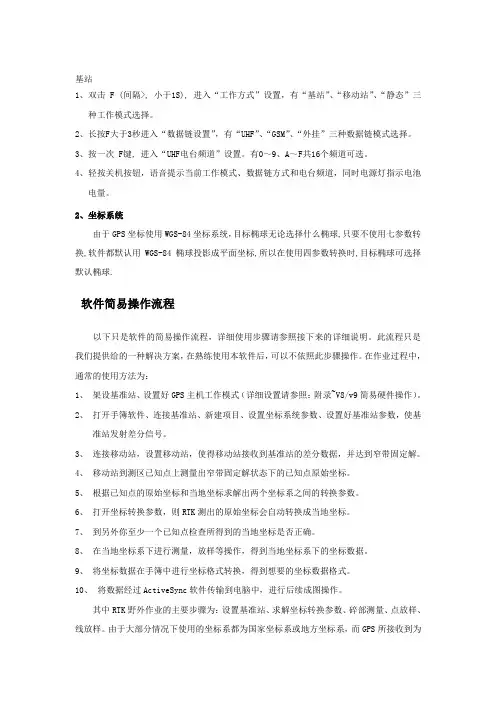

基站1、双击 F (间隔>, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。

2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。

3、按一次 F键, 进入“UHF电台频道”设置。

有0～9、A～F共16个频道可选。

4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。

2、坐标系统由于GPS坐标使用WGS-84坐标系统，目标椭球无论选择什么椭球,只要不使用七参数转换,软件都默认用WGS-84椭球投影成平面坐标,所以在使用四参数转换时,目标椭球可选择默认椭球.软件简易操作流程以下只是软件的简易操作流程，详细使用步骤请参照接下来的详细说明。

此流程只是我们提供给的一种解决方案，在熟练使用本软件后，可以不依照此步骤操作。

在作业过程中，通常的使用方法为：1、架设基准站、设置好GPS主机工作模式（详细设置请参照：附录~V8/v9简易硬件操作）。

2、打开手簿软件、连接基准站、新建项目、设置坐标系统参数、设置好基准站参数，使基准站发射差分信号。

3、连接移动站，设置移动站，使得移动站接收到基准站的差分数据，并达到窄带固定解。

4、移动站到测区已知点上测量出窄带固定解状态下的已知点原始坐标。

5、根据已知点的原始坐标和当地坐标求解出两个坐标系之间的转换参数。

6、打开坐标转换参数，则RTK测出的原始坐标会自动转换成当地坐标。

7、到另外你至少一个已知点检查所得到的当地坐标是否正确。

8、在当地坐标系下进行测量，放样等操作，得到当地坐标系下的坐标数据。

9、将坐标数据在手簿中进行坐标格式转换，得到想要的坐标数据格式。

10、将数据经过ActiveSync软件传输到电脑中，进行后续成图操作。

其中RTK野外作业的主要步骤为：设置基准站、求解坐标转换参数、碎部测量、点放样、线放样。

由于大部分情况下使用的坐标系都为国家坐标系或地方坐标系，而GPS所接收到为WGS-84坐标系下的数据，因此如何进行坐标系统的转换成为RTK使用过程中的很重要的一个环节。
