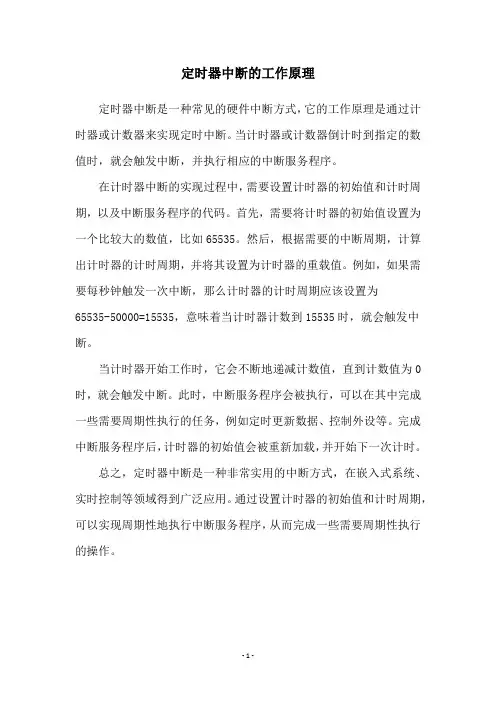

定时器中断的工作原理
定时器中断是一种常见的硬件中断方式,它的工作原理是通过计时器或计数器来实现定时中断。
当计时器或计数器倒计时到指定的数值时,就会触发中断,并执行相应的中断服务程序。
在计时器中断的实现过程中,需要设置计时器的初始值和计时周期,以及中断服务程序的代码。
首先,需要将计时器的初始值设置为一个比较大的数值,比如65535。
然后,根据需要的中断周期,计算出计时器的计时周期,并将其设置为计时器的重载值。
例如,如果需要每秒钟触发一次中断,那么计时器的计时周期应该设置为
65535-50000=15535,意味着当计时器计数到15535时,就会触发中断。
当计时器开始工作时,它会不断地递减计数值,直到计数值为0时,就会触发中断。
此时,中断服务程序会被执行,可以在其中完成一些需要周期性执行的任务,例如定时更新数据、控制外设等。
完成中断服务程序后,计时器的初始值会被重新加载,并开始下一次计时。
总之,定时器中断是一种非常实用的中断方式,在嵌入式系统、实时控制等领域得到广泛应用。
通过设置计时器的初始值和计时周期,可以实现周期性地执行中断服务程序,从而完成一些需要周期性执行的操作。
- 1 -。
定时器中断程序设计实验定时器中断程序设计实验简介定时器中断是嵌入式系统中的常见应用之一,通过配置定时器的相关寄存器,可以定时产生中断信号,从而实现定时功能。
本文档将介绍定时器中断的基本概念和在实验中如何设计和实现定时器中断程序。
一、定时器中断的概念定时器中断是通过硬件定时器产生的中断信号,可以用于在嵌入式系统中实现定时功能。
定时器中断的原理是定时器内部的计数器自动递增,并在计数到一个特定值时产生中断信号。
通过配置定时器的相关寄存器,可以设置定时器的计数范围、计数速度和中断触发条件等参数。
二、定时器中断的实验设计步骤以下是一个基本的定时器中断程序设计实验的步骤:1. 确定定时器的类型和工作模式根据实际需求和硬件平台的支持情况,选择合适的定时器类型和工作模式。
常见的定时器类型包括定时器/计数器和看门狗定时器,常见的工作模式包括定时模式和计数模式。
2. 配置定时器的相关寄存器根据定时器的类型和工作模式,配置定时器的相关寄存器。
主要包括计数范围、计数速度和中断触发条件等参数的设置。
3. 初始化中断控制器如果使用的嵌入式系统具有中断控制器,需要初始化中断控制器,并使能相应的中断通道。
4. 编写中断服务程序通过注册中断处理函数,并在其中编写中断服务程序。
中断服务程序主要包括对中断标志位的清除、中断处理、中断函数返回等操作。
5. 启动定时器配置完成后,启动定时器开始计数。
定时器将根据配置的参数自动递增,并在计数到设定的特定值时产生中断信号。
6. 整合定时器中断功能到主程序在主程序中,可以使用定时器中断提供的功能来实现定时任务。
可以通过在中断服务程序中设置标志位,并在主循环中检测该标志位来执行相应的任务。
三、实验注意事项在设计和实现定时器中断程序时,需要注意以下事项:1. 根据实际需求进行定时器的配置,确保定时器的参数设置合理。
2. 在中断服务程序中应尽量减少对全局变量和共享资源的访问,以避免竞态条件和数据不一致等问题的发生。
单片机定时器中断原理

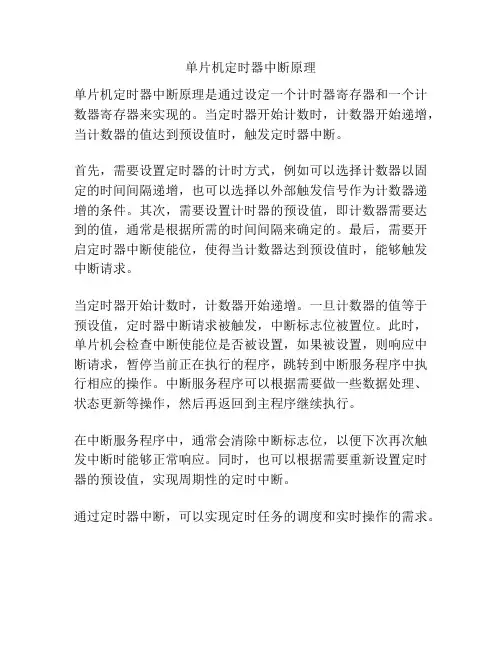

单片机定时器中断原理是通过设定一个计时器寄存器和一个计数器寄存器来实现的。
当定时器开始计数时,计数器开始递增,当计数器的值达到预设值时,触发定时器中断。
首先,需要设置定时器的计时方式,例如可以选择计数器以固定的时间间隔递增,也可以选择以外部触发信号作为计数器递增的条件。
其次,需要设置计时器的预设值,即计数器需要达到的值,通常是根据所需的时间间隔来确定的。
最后,需要开启定时器中断使能位,使得当计数器达到预设值时,能够触发中断请求。
当定时器开始计数时,计数器开始递增。
一旦计数器的值等于预设值,定时器中断请求被触发,中断标志位被置位。
此时,单片机会检查中断使能位是否被设置,如果被设置,则响应中断请求,暂停当前正在执行的程序,跳转到中断服务程序中执行相应的操作。
中断服务程序可以根据需要做一些数据处理、状态更新等操作,然后再返回到主程序继续执行。
在中断服务程序中,通常会清除中断标志位,以便下次再次触发中断时能够正常响应。
同时,也可以根据需要重新设置定时器的预设值,实现周期性的定时中断。
通过定时器中断,可以实现定时任务的调度和实时操作的需求。
单片机中的中断与定时器的原理与应用在单片机(Microcontroller)中,中断(Interrupt)和定时器(Timer)是重要的功能模块,广泛应用于各种嵌入式系统和电子设备中。
本文将介绍中断和定时器的基本原理,并探讨它们在单片机中的应用。
一、中断的原理与应用中断是指在程序执行过程中,当发生某个特定事件时,暂停当前任务的执行,转而执行与该事件相关的任务。
这样可以提高系统的响应能力和实时性。
单片机中的中断通常有外部中断和定时中断两种类型。
1. 外部中断外部中断是通过外部触发器(如按钮、传感器等)来触发的中断事件。
当外部触发器发生状态变化时,单片机会响应中断请求,并执行相应的中断服务程序。
外部中断通常用于处理实时性要求较高的事件,如按键检测、紧急报警等。
2. 定时中断定时中断是通过定时器来触发的中断事件。
定时器是一种特殊的计时设备,可以按照设定的时间周期产生中断信号。
当定时器倒计时完成时,单片机会响应中断请求,并执行相应的中断服务程序。
定时中断常用于处理需要精确计时和时序控制的任务,如脉冲计数、PWM波形生成等。
中断的应用具体取决于具体的工程需求,例如在电梯控制系统中,可以使用外部中断来响应紧急停车按钮;在家电控制系统中,可以利用定时中断来实现定时开关机功能。
二、定时器的原理与应用定时器是单片机中的一个重要模块,可以用于计时、延时、频率测量等多种应用。
下面将介绍定时器的工作原理和几种常见的应用场景。
1. 定时器的工作原理定时器是通过内部时钟源来进行计时的。
它通常由一个计数器和若干个控制寄存器组成。
计数器可以递增或递减,当计数值达到设定值时,会产生中断信号或触发其他相关操作。
2. 延时应用延时是定时器最常见的应用之一。
通过设定一个合适的计时器参数,实现程序的精确延时。
例如,在蜂鸣器控制中,可以使用定时器来生成特定频率和持续时间的方波信号,从而产生不同的声音效果。
3. 频率测量应用定时器还可以用于频率测量。
定时器中断的工作原理定时器中断是现代计算机中的一种重要机制,用于实现计算机系统中的时间管理。
它通过定期产生中断信号来通知 CPU,告诉它该执行哪些任务或者切换到哪个进程。
本文将详细介绍定时器中断的工作原理。
第一步:操作系统启动时,初始化时钟装置操作系统启动时,会初始化时钟装置。
这个时钟装置是一个硬件模块,它通过内置的振荡器控制计算机内部的一个计时器,并且产生硬件中断请求信号,使 CPU 执行相应的中断处理程序。
时钟装置产生的时钟信号的频率决定了计时器的计时精度,这通常是 CPU 内部时钟频率的一个固定值。
第二步:操作系统设定定时器计时器的初值操作系统将计时器的初值设定为一个固定的时间间隔,通常是几十毫秒、百毫秒或者一秒钟。
当计时器的值减到零时,就会产生一个时钟中断请求,通知操作系统有一段时间已经过去了,并要求操作系统重启计时器。
第三步:操作系统安装定时器中断处理程序当时钟中断请求到来时,CPU 将转入操作系统的中断处理程序。
在处理程序中,操作系统会完成一些必要的工作,比如更新系统时间、检查进程的状态并进行切换、检查定时任务等。
一旦中断处理程序执行完毕,程序的执行流程将返回到被打断的进程或者应用中。
第四步:应用程序执行与系统中断的交织在 CPU 执行正在运行的应用程序时,可能会发生中断请求。
如果系统正在执行应用程序,那么,在执行当前应用程序的一段时间内,系统会随时地接受中断请求并进行处理。
这种并发执行的模式称为交织执行(Time-sharing)。
操作系统不断地切换进程,让每个进程都有机会获取 CPU 的执行时间。
而定时器中断则是真正驱动交织执行过程的重要机制之一。
总之,定时器中断是计算机系统中的一种重要机制,它可以准确地测量时间、切换进程、进行系统调度等。
了解定时器中断的工作原理是理解计算机系统的关键之一,并能够更好地实现和优化系统。
定时器中断原理
定时器中断原理是指通过计时器来计数,当计数值达到某个特定值时,触发中断信号,执行相应的中断处理程序。
定时器中断可以用于实现周期性的任务执行、计时、延时等功能。
定时器中断的原理主要包括以下几个步骤:
1. 配置定时器参数:首先,需要设置定时器的计数方式、计数范围和计数速度等参数。
这些参数决定了计时器的计数精度和溢出时间。
2. 启动定时器:一旦定时器配置完成,就可以启动定时器开始计数。
定时器会根据设定的计数方式和计数范围进行计时,每计数一次会增加计数器的值。
3. 监控计数器值:系统会不断地监控定时器的计数器值。
当计数器值达到预设的特定值时,即达到了预定的时间间隔,就会触发中断信号。
4. 中断处理程序:一旦中断信号触发,系统会跳转到预设的中断处理程序中执行。
中断处理程序可以是预先编写好的代码,用于实现特定的功能或任务。
5. 复位计数器:在中断处理程序执行完毕之后,需要将计数器复位。
复位计数器可以重新开始计数,以实现周期性的任务执行。
通过定时器中断原理,可以实现定时执行某个任务,比如周期
性地检查传感器数据、更新显示等;可以进行计时操作,比如测量某个事件的时间间隔;还可以实现延时功能,比如实现延时执行某个任务或操作。
总结来说,定时器中断原理就是通过计时器进行计数,当计数值达到特定值时触发中断信号,进而执行相应的中断处理程序,实现周期性的任务、计时和延时等功能。
cc2530协议栈定时器中断的工作原理1.引言在无线通信领域中,C C2530芯片是一款非常常见的单片机芯片,广泛应用于物联网、智能家居等场景中。
其内部集成了协议栈以实现无线通信功能。
本文将着重介绍c c2530协议栈定时器中断的工作原理。
2.定时器的作用在嵌入式系统中,定时器是一种重要的设备,用于定时操作和任务调度。
在c c2530芯片中,定时器被广泛应用于协议栈的各个模块,实现对通信和维护任务的精准控制。
3. cc2530协议栈定时器的特点c c2530芯片的协议栈中包含多个定时器,其中最重要的是MA C层定时器和P HY层定时器。
这些定时器具有以下特点:-高精度:定时器采用高精度的时钟源,并通过时钟分频技术实现微秒级的时间精度。
-可编程性:用户可以根据自己的需要对定时器进行配置和设置。
-中断触发:定时器可以在达到设定的定时时间时产生中断信号。
4. cc2530协议栈定时器中断的处理流程c c2530协议栈定时器中断的处理流程如下:-初始化定时器:在使用定时器前,需要对其进行初始化设置,包括选择时钟源、设置定时时间等。
-启动定时器:一旦定时器被启动,它便开始计时,并在达到设定的定时时间时触发中断信号。
-中断处理:当定时器中断信号触发时,C P U会进入中断处理程序,并执行相应的中断服务例程。
-中断服务例程:中断服务例程是用来处理定时器中断的代码段,其中包括对定时器的停止、重置等操作,以及其他需要执行的任务。
5.示例代码下面是一个简单的示例代码,演示了如何使用cc2530协议栈定时器中断:#i nc lu de<c c2530.h>//定时器中断服务例程#p ra gm av ec to r=TIM E R1_O VF_V EC TO R__in te rr up tv oi dTi m er1O ve rf lo w(voi d){//中断处理代码//...//定时器重置T1CT L|=0x01;}v o id ma in(v oi d){//初始化定时器T1CT L=0x02;//设置定时时间T1CC0L=0x50;T1CC0H=0x00;//启动定时器T1CT L|=0x04;//启用定时器中断I E N0|=0x80;//全局使能中断E A=1;w h il e(1){//主循环}}6.总结本文介绍了c c2530协议栈定时器中断的工作原理。
arduino定时器中断原理概述及解释说明1. 引言1.1 概述本文将介绍Arduino定时器中断的原理及其概述和解释。
在Arduino开发中,定时器中断是一种常见且重要的技术,它可以帮助我们实现时间相关的任务和功能。
通过了解定时器的工作原理以及如何使用Arduino中的定时器引脚和寄存器,我们可以更好地利用定时器中断来完成各种应用需求。
1.2 文章结构本文分为五个主要部分,具体内容如下:第二部分“定时器中断基础”将介绍定时器的作用和原理,以及在Arduino中如何使用定时器引脚和寄存器进行编程。
第三部分“Arduino定时器库函数介绍”将详细讲解delay()函数、millis()函数和micros()函数,以及设置定时器中断的函数(attachInterrupt)。
第四部分“定时器中断的编程实例与说明”将提供几个典型案例,包括心跳灯示例程序、超声波测距模块使用中断计算距离实例程序和PWM调光实例程序,并对每个案例进行详细的分析和说明。
最后,在第五部分“结论”将强调理解Arduino定时器中断原理的重要性以及其应用范围,并总结全文的主要观点和内容。
1.3 目的本文的目的是帮助读者理解Arduino定时器中断的原理和应用,以及如何使用定时器中断来实现各种功能。
通过学习本文,读者将能够更加灵活地运用Arduino定时器中断来解决各种时间相关的问题,并扩展其在物联网、嵌入式系统以及电子制作等领域的应用。
2. 定时器中断基础2.1 定时器的作用和原理定时器是一种常见的电子设备,它能够按照特定的时间间隔产生周期性的信号。
在Arduino中,定时器可以用来实现各种功能,如精确的时间测量、延时操作、PWM输出等。
定时器是由计数器和一个或多个比较/捕获寄存器组成的。
计数器可以根据输入时钟源递增,并在达到某个预设值时触发比较/捕获寄存器。
这个触发信号可以产生中断,在中断处理函数中执行相应的操作。
2.2 Arduino中的定时器引脚和寄存器在Arduino开发板上,存在多个引脚可用于定时器功能。
定时器中断的应用原理总结什么是定时器中断定时器是一种用来测量和控制时间间隔的设备。
定时器中断是指当定时器计时到达预设时间时,系统会触发一个中断请求,从而使程序执行特定的中断处理函数。
在嵌入式系统中,定时器中断被广泛应用于各种场景,例如任务调度、实时数值采集、通信协议处理等。
定时器中断的工作原理时钟源选择在使用定时器中断之前,需要首先选择一个适合的时钟源。
嵌入式系统中通常使用系统时钟或者外部晶体振荡器作为时钟源。
预设定时器计数初值定时器中断的触发是基于定时器计数器的计数值。
在使用定时器中断之前,需要预设定时器计数初值,即定时器计数器从哪个值开始计数。
预设定时器中断时间定时器中断的触发时间通过预设定时器中断时间来确定。
根据嵌入式系统的需求,可将定时器中断设置为周期性触发,或者仅触发一次。
中断服务函数当定时器中断被触发时,系统会自动进入中断服务函数处理中断。
中断服务函数是一段特殊的代码,用来响应中断请求,执行特定的任务或操作。
中断优先级设置在嵌入式系统中,经常会同时使用多个定时器中断。
为了避免不同中断之间的冲突,需要设置中断的优先级。
一般情况下,越重要的中断优先级越高。
定时器中断的应用场景嵌入式操作系统中的任务调度在嵌入式操作系统中,任务调度是实现多个任务协同运行的重要机制之一。
定时器中断可用于触发任务调度,当定时器计数到达预设时间时,引发任务切换,切换到下一个任务的执行。
实时数值采集在实时数值采集场景中,需要按照一定的频率对传感器进行采样。
定时器中断可用于定时触发采样操作,确保采样频率的准确性和稳定性。
通信协议处理通信协议处理是嵌入式系统中的一项重要任务。
定时器中断可用于定时检测接收到的数据,并触发相应的处理函数,实现通信协议的解析和执行。
时钟显示定时器中断可用于实现时钟显示功能,定时触发更新显示的时分秒。
定时器中断的优势和注意事项优势•精确控制时间间隔:定时器中断可实现精确的时间控制,适用于对时间精度要求较高的场景。
定时器中断的工作原理
定时器中断是一种常见的硬件中断机制,它可以在预设的时间间隔内自动触发中断,以便执行相应的中断服务程序。
其工作原理主要涉及以下几个方面:
1. 定时器的初始化:在使用定时器中断之前,需要先对定时器进行初始化设置。
通常需要配置定时器的时钟源、计数方式、计数周期等参数,以满足具体应用需求。
2. 定时器的计数:一旦定时器被初始化,它会开始按照预设的计数方式和周期进行计数。
通常情况下,定时器的计数值会不断递增,直到达到预设的上限值。
3. 中断触发:当定时器计数值达到预设的上限值时,就会自动触发中断。
此时,CPU会暂停当前的程序执行,转而跳转到预设的中断服务程序中执行相关的操作。
4. 中断服务程序:中断服务程序通常是针对特定中断类型编写的处理程序,用于处理中断事件并进行相应的操作。
在定时器中断中,中断服务程序通常会进行一些周期性的任务,例如更新系统时间、检查状态等。
5. 中断处理完成:当中断服务程序执行完毕后,CPU会返回到原先被中断的程序中继续执行。
此时,定时器又开始重新计数,直到下一次中断触发。
总之,定时器中断是一种非常有用的硬件中断机制,它可以帮助我们实现各种周期性的任务和操作。
理解定时器中断的工作原理对于
嵌入式系统和实时系统开发都非常重要。
adcdma定时器中断原理
ADCDMA(Analog-to-Digital Converter Direct Memory Access)定时器中断是一种用于ADC(模数转换器)的硬件中断机制。
它的原理如下:
1. 在ADCDMA定时器中断开始之前,先设置好ADC的参数
和寄存器,包括采样率、通道、精度等。
2. 然后开启ADCDMA定时器,在指定的时间间隔内会触发定时器中断。
3. 当ADCDMA定时器中断触发时,会启动DMA(Direct Memory Access)控制器。
4. DMA控制器会根据预先设定的源地址(ADC的数据寄存器)和目的地址(内存的指定地址)进行数据传输。
5. ADC会把模拟信号转换成数字信号,并存储到数据寄存器中。
6. DMA控制器会读取数据寄存器中的数据,并将其传输到指
定的内存地址中。
7. 传输完成后,DMA控制器可以触发一个中断信号,以通知
处理器数据传输已完成。
8. 处理器可以在中断服务子程序(ISR)中处理传输完成的数
据,例如进行数据处理、存储、显示等操作。
通过使用ADCDMA定时器中断机制,可以实现在指定的时间间隔内自动进行ADC数据采集,并直接将采集到的数据传输到内存中,减轻了处理器的负担。
这种方式可以有效地提高ADC的工作效率和数据处理能力。
hal定时器中断函数-回复HAL定时器中断函数是针对STM32系列微控制器的一种中断处理函数。
在嵌入式系统中,定时器中断函数常被用于周期性地触发特定的任务,比如采样数据、检查实时状态等。
本文将详细介绍HAL定时器中断函数的基本原理、配置方法以及使用技巧,并结合具体示例进行逐步讲解。
一、基本原理1.1 STM32定时器基础STM32系列微控制器内部集成了多个个可编程定时器,每个定时器都有一个独立的计数器和多个通道。
计数器可以根据一个可调节的时钟源进行自增计数,并且可以输出中断或产生PWM信号等。
1.2 中断处理基础中断是指在程序运行过程中,由于外部事件的发生而打断正常程序流程的一种机制。
当中断事件发生时,CPU会立即跳转到对应的中断处理函数中执行预定的任务,并在处理完成后返回正常的程序流程。
二、配置方法2.1 定时器基本设置首先,我们需要选择一个合适的定时器,并对其进行基本的设置。
通过调用HAL库提供的函数,可以方便地进行定时器初始化、时钟源配置、分频系数设置等。
具体的配置方法可以参考相关的技术手册。
2.2 中断设置接下来,我们要配置定时器的中断功能。
一般情况下,定时器会自动根据计数器的值和设定的阈值触发中断。
通过调用HAL库提供的函数,我们可以指定中断触发的条件、优先级和中断处理函数。
例如,可以通过以下代码设置定时器的中断触发方式:HAL_TIM_Base_Start_IT(&htim); 启动定时器中断其中,`&htim`是定时器的句柄,通过HAL库提供的宏定义进行声明。
2.3 中断处理函数在定时器中断触发时,系统会跳转到预先设置的中断处理函数中执行。
在HAL库中,我们可以通过重写`HAL_TIM_PeriodElapsedCallback`函数来定义自己的中断处理逻辑。
例如,下面是一个简单的示例:cvoid HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {if(htim->Instance == TIM2){定时器2中断处理逻辑}}需要注意的是,中断处理函数的名称、参数以及在哪个定时器中断被触发时调用,都是固定的,并需要按照特定规则进行声明和定义。
时钟中断调度的原理
时钟中断调度是操作系统中的一种调度方式,它基于中断的机制实现。
当时钟中断发生时,操作系统会暂停当前任务的执行,切换到另一个任务,以实现多任务并发执行。
时钟中断调度的原理如下:
1. 定时中断:操作系统会设置一个时钟中断定时器,它会在固定的时间间隔内产生一个时钟中断。
这个时间间隔通常被称为时间片(time slice),一般设置为几毫秒或十几毫秒。
2. 中断处理程序:当时钟中断发生时,CPU会立即跳转到操作系统的中断处理程序。
中断处理程序是操作系统内核的一部分,它会执行一系列的操作,包括保存当前执行任务的上下文,切换到另一个任务的上下文等。
3. 任务切换:在中断处理程序中,操作系统会选择一个新的任务来执行。
这个选择可以基于各种调度算法,例如轮转调度、优先级调度等。
4. 上下文切换:在中断处理程序中,操作系统会保存当前任务的上下文,包括寄存器的值、栈指针等,然后加载新任务的上下文,将控制权交给新的任务。
这样,新任务就开始执行了。
5. 恢复执行:当操作系统完成任务切换后,它会返回到中断发生前的程序继续执行。
这样,原来的任务就被暂停了,而新的任务开始运行。
通过时钟中断调度,操作系统能够以很短的时间片轮转方式,实现多任务并发执行。
每个任务都能够获得一定的执行时间,从而提高系统的吞吐量和响应速度。
systick中断的基本原理
SysTick中断是ARM Cortex-M处理器中的一个特殊的定时器中断。
它是一个24位的倒计时计数器,可以用来生成固定时间间隔的
中断。
SysTick定时器是为了实现操作系统的时钟节拍而设计的,
但也可以用于其他定时应用。
SysTick中断的基本原理是,SysTick定时器在初始化后开始倒
计时,当计数器的值减到0时,会触发SysTick中断。
在中断服务
程序中,可以执行一些特定的任务或者更新系统的一些状态。
通过
配置SysTick定时器的加载值和使能中断,可以实现不同的定时功能。
在使用SysTick中断时,需要首先对SysTick寄存器进行配置,包括加载初始值、选择时钟源和使能中断。
然后在中断服务程序中
处理相应的逻辑。
通常情况下,SysTick定时器的时钟源可以选择
处理器时钟,也可以选择处理器时钟的1/8。
这使得SysTick定时
器可以灵活地适应不同的应用场景。
总的来说,SysTick中断的基本原理就是通过配置SysTick定
时器的计数值和使能中断来实现定时功能,当计数器减到0时触发
中断,然后在中断服务程序中执行相应的操作。
这样可以实现定时任务、时钟节拍等功能,是嵌入式系统中常用的一种定时器中断机制。
单片机定时器中断原理和C语言代码详解定时器中断原理
定时器中断是单片机中最重要的一种中断,它是一种计时中断,可以用于控制计时器的定时时间间隔,也可用来实现控制结构的计时功能。
由于定时器中断经常用于实现定时触发事件,因此,它是单片机中用于实现定时任务的首选方法。
定时器中断原理是,使用一个计数器,每次计数器计数一次时会发出一个中断请求信号,从而触发中断处理程序,让单片机可以跳转到中断服务程序中来执行相应的处理工作。
定时器中断在单片机中经常被用于计时、调度等功能。
它通常是通过定时器的定时中断使用的,定时器是单片机中在执行特定任务时,用于计时的一种设备,它可以通过设置计数器的计数值来控制定时中断的触发时间,如果计数器的计数值与设置值相等,即可触发定时中断。
定时器中断C语言代码
以下给出的定时器中断C语言代码可以用在支持定时器中断的单片机上,用于执行指定任务:
//定时器中断服务程序
//设置定时器中断服务程序的设置参数
//1.设置定时器的定时中断时间
//设置定时器的定时中断时间,单位是微秒(us)
//中断的时间可以根据设备的性能设置。
定时器及中断实验报告定时器及中断实验报告引言近年来,随着科技的不断发展,计算机技术在各个领域得到了广泛应用。
定时器和中断是计算机系统中非常重要的组成部分,能够帮助我们实现各种功能和任务。
本文将介绍定时器和中断的原理和应用,并结合实验结果进行分析和讨论。
一、定时器的原理和应用定时器是计算机系统中的一种硬件设备,用于计量时间间隔并触发相应的操作。
它通常由一个时钟源和一个计数器组成。
时钟源产生固定的脉冲信号,计数器根据时钟源的信号进行计数,当计数值达到设定的阈值时,定时器会触发一个中断信号,通知处理器执行相应的操作。
定时器在计算机系统中有广泛的应用。
例如,操作系统可以利用定时器来实现任务调度,确保各个任务按照一定的时间片轮转执行。
此外,定时器还可以用于测量时间间隔,计算程序运行时间,以及实现各种定时任务等。
二、中断的原理和应用中断是计算机系统中的一种机制,用于打破程序的顺序性,以响应外部事件或异常情况。
当发生中断事件时,处理器会立即中断当前的执行任务,保存当前的上下文信息,并跳转到中断处理程序来处理中断事件。
处理完成后,再返回到原来的执行任务。
中断可以分为硬件中断和软件中断。
硬件中断由硬件设备触发,例如定时器到达设定阈值、外部设备请求等。
而软件中断则是由程序主动触发,例如调用系统函数、执行软件异常等。
中断在计算机系统中的应用非常广泛。
它可以用于处理外部设备的输入输出,例如键盘、鼠标、打印机等。
同时,中断还可以用于处理各种异常情况,例如除零错误、越界访问等。
通过中断机制,计算机系统能够实现更高效、更灵活的任务处理和异常处理。
三、实验设置和结果分析为了更好地理解定时器和中断的原理和应用,我们进行了一系列的实验。
实验使用的是一款基于8051单片机的开发板,通过编写相应的汇编程序来实现定时器和中断的功能。
首先,我们设置了一个定时器,将时钟源设置为1MHz,计数器的初始值为0,阈值为1000。
然后,我们在中断处理程序中编写了一段代码,用于在定时器触发中断时进行相应的操作。
定时器中断实验报告
《定时器中断实验报告》
实验目的:通过定时器中断实验,掌握定时器中断的原理和应用,加深对嵌入式系统中断处理的理解。
实验原理:定时器中断是一种常见的嵌入式系统中断方式,通过设置定时器的计数值和中断触发条件,可以实现定时中断功能。
在实验中,我们通过配置定时器的工作模式、计数值和中断触发条件,来实现定时中断功能。
实验过程:首先,我们在实验板上搭建了一个简单的嵌入式系统,包括主控芯片、定时器模块和LED灯。
然后,我们编写了一段简单的程序,配置定时器的工作模式为定时模式,设置定时器的计数值为1000ms,并配置定时器中断触发条件为计数器溢出。
接着,我们将LED灯的亮灭控制放在定时器中断服务函数中,当定时器中断触发时,LED灯状态发生改变。
最后,我们下载程序到实验板上,观察LED灯的亮灭情况。
实验结果:经过实验,我们成功实现了定时器中断功能,当定时器计数器溢出时,定时器中断触发,LED灯状态发生改变。
通过调整定时器的计数值,我们还可以实现不同的定时中断周期,满足不同的应用需求。
实验结论:定时器中断是一种常见的嵌入式系统中断方式,可以实现定时中断功能,用于实现定时任务、定时采样等应用场景。
通过本次实验,我们深入理解了定时器中断的原理和应用,为进一步深入学习嵌入式系统中断处理打下了坚实的基础。
通过本次实验,我们不仅掌握了定时器中断的原理和应用,还提高了对嵌入式系统中断处理的理解,为今后的嵌入式系统开发工作奠定了基础。
希望通过更
多的实验和学习,我们能够进一步提升自己的嵌入式系统开发能力,为未来的科研和工程实践做出更大的贡献。
定时器中断原理#define _1231_C_
#include "reg51.h"
//sbit OE=P2^3;
unsigned int SystemTime;
void timer0(void) interrupt 1 using 3 //中断部分代码,见下文的释疑
{
TH0 = 0xdb;
TL0 = 0xff;
// TF0 = 0;
SystemTime++;
}
void main()
{
TMOD &= 0xF0;
TMOD |= 0x01; //TMOD的值表示定时器工作方式选择
TH0 = 0xdb; //写入初始值,初始值可以决定定时多久
TL0 = 0xff;
//根据下文的木桶比喻的话,如果TH0 = 0x00;TL0 = 0x00;则表示从桶底开始装水。
//TH0 = 0xdb;TL0 = 0xff;可以这样子理解相当于木桶里已经有部分液铅在里面,
//TH0和TL0这个两个值表示木桶里液铅的高度,即此时桶里只能从液铅的高度以上开始装水,
//TH0 = 0xff;TL0 = 0xff;即表示桶的最高位置.
TF0 = 0; //计数到时TF0为1,即当TH0 = 0xff;TL0 = 0xff;再运行一步TF0 = 1;
TR0 = 1; //开始计数,从这时起,每运行一步TH0和TL0都会增加,直到TH0 = 0xff;TL0 = 0xff;
//相当于开水龙头,如TR0=0则TH0和TL0不变
ET0 = 1; //允许定时器0中断
EA=1; //开总中断
//下面是个死循环,程序里每运行一步TH0和TL0都会增加,当增加到TH0 = 0xff;TL0 = 0xff;
//单片机会从死循环里退出,去执行中断部分的代码,即开始运行void timer0(void) interrupt 1 using 3{}
//运行完中断部分的代码后,接着继续执行死循环里的代码。
//注意:当TH0 = 0xff;TL0 = 0xff;再运行,TF0并没有从0变为1,个人猜测TF0=1;时触发了中断,并重新被置零。
//如把ET0 = 1;和EA=1;注释掉,当TH0 = 0xff;TL0 = 0xff;再运行,TF0会变为1,此时不会再执行中断部分代码。
while(1)
{
if ((SystemTime%100)<50) //SystemTime
除以100,余数小于50为真
{
…………;
}
else
{
…………;
}
};
}
释疑:void Timer0() interrupt 1 using 1
Timer0 是函数名,随便取的
interrupt xx using y
跟在interrupt 后面的xx 值得是中断号,就是说这个函数对应第几个中断端口,一般在51中
0 外部中断0
1 定时器0
2 外部中断1
3 定时器1
4 串行中断
实际上编译的时候就是把你这个函数的入口地址方到这个对应中断的跳转地址
using y 这个y是说这个中断函数使用的那个寄存器组,51里面一般有4组 r0 -- r7寄存器,一共有32个,如果你的终端函数和别的程序用的不是同一个寄存器组则进入中断的时候就不会将寄存器组压入堆栈返回时也不会弹出来节省代码和时间
初始值算法:定时器是当总数达到FFFFH后产生中断吧!那你要让它计数10000,是不是用FFFF(16进制)减去10000(十进制)的数当计数初值啊?TH0=-(10000/256); TL0=-(10000%256)跟FFFF(16进制)减去10000(十进制)的数是一样的。
从TH0=-(10000/256); TL0=-(10000%256)开始计数,计数到10000刚好满。
跟用FFFF(16进制)减去10000(十进制)的数一样写起来更简单,不用算
看看原码、补码就知道。
正数的补码是对应的二进制数,符号位为零,负数的补码是它的绝对值对应的二进制数按位取反再加一,符号位为一。
无符号数不考虑符号,那么这个结果就跟用FFFF减去它的绝对值一样
我们学习了用指令延时闪灯,但是用指令方式闪灯有cpu不能做其他工作的缺点。
这一课,我们将学习如何使用定时器方式使灯闪烁。
中断的理解。
这里将涉及到单片机中断的应用,在cpu的一步步按照指令运行的过程中(主程序),可能会有其它的更紧急的需要做的事情(中断服务程序),需要cpu暂时停止当前的程序(主程序),做完了(中断服务程序)之后,又可以继续去运行先前的程序(主程序)。
就像你正在吃饭,一边又在给水桶里放水,吃着吃着,水满了,你就得赶快去把水龙头关掉或者换一个空的水桶,再回来吃饭。
单片机的定时器就像是一个水桶,你让它启动了,也就是水龙头打开了;开始装水了;定时在每个机器周期不断自动加1,最后溢出了;水桶的水不断增加,最也就满出来了;定时器溢出时,你就要去做处理了;水桶的水满了,你也应该处理一下了;处理完后,单片机又可以回到刚刚开停止的地方继续运行;水桶处理了,先前你在做什么也可以继续去做什么了。
单片机的主程序是从0x0000开始运行的,单片机服务程序从哪里开始运行呢?在51里,有多个中断服务程序入口,0号入口是外中断0,地址在0x0003;1号入口是定时器0,在 0x000B;2号入口是外中断1;地址在0x0013,3号入口是定时器2;地址在0x001B,等等。
当中断发生时,程序就记下当前运行的位置,跳到对应的中断入口去运行中断服务程序,运行完之后,又跳回到原来的位置继续运行。
在C51中,你不用理会中断服务程序放在哪里,会怎么跳转。
你只要把某个函数标识为几号中断服务函数就可以了。
在发生了对应的中断时,就会自动的运行这个函数。
请看一下相关的51的硬件的书,对定时器工作的寄存器设置做进一步的了解。
也可以做完试验再了解,因为例程中都已经为您设置好了。
请看程序,主程序里的循环里是个死循环,什么也没有做,在实际应用中这里是放的主程序。
在定时器服务函数里,需要重新置入定时器的值,这样才能保证每次溢出时,都是你指定的时间。
这里置入的是0x0006,还需要走 0x10000-0x0006个机器周期才溢出。
换成10进制也就是每65530个机器周期中断一次。
我们仿真的晶振是22118400HZ,每12个时钟一个机器周期。
65530×12/22118400=0.036秒。
也就是差不多28HZ的闪烁频率。
因为51的定时器最大只有0xffff,溢出的速度很快,无法做出更久的闪烁频率来,这一课就先观察一下这个28HZ左右频率。
在下一课我们会用静态变量的办法,做一个长达1秒钟的LED闪烁频率。
另外,由于51从中断发生到进入中断的时间不定,是3至8个机器周期,我们在进入了中断后才重新置新的定时器初始值,这样就会存在定时误差。
也就是不是精确定时,如果要精确定时,需要使用定时器自动装载方式,也就是在定时器溢出的同时,硬件逻辑就自动把定时器初始值装载进去了,而不是在中断服务程序里赋初始值,这样就可以实现精确定时,误差只出现晶振的频率上。
这是下一颗的内容。
现在请仔细研究一下程序,并编译,进入仿真,全速运行,观察运行结果。
我们可以看到P10上的LED在快速闪烁。
顺便,也请再练习一下停止,单步,断点等等的调试方法。
一个特殊的地方,使用DX516在单步时运行时,可能无法进入到中断服务函数中。
这是因为中断函数可能在单步处理的瞬间已经运行过去了。
如果要单步调试中断服务函数,请在中断服务函数内设置断点,再点全速。
稍后就会停止在断点上,就可以继续单步运行了。
