LONWORKS现场总线运用试验指导各组态软件作用：ONLON: 图形化编程VISULLON：网络监控配置PCLTA-10: 驱动程序试验步骤：以neuron芯片完成一减法功能，在PC机上完成监控功能的例子来说明运用lonworks现场总线控制的开发过程。

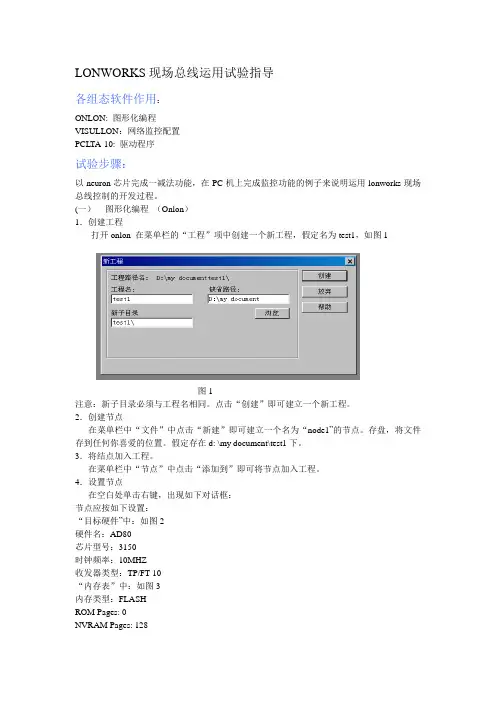

(一）图形化编程（Onlon）1．创建工程打开onlon 在菜单栏的“工程”项中创建一个新工程，假定名为test1，如图1图1注意：新子目录必须与工程名相同。
点击“创建”即可建立一个新工程。
2．创建节点在菜单栏中“文件”中点击“新建”即可建立一个名为“node1”的节点。
存盘，将文件存到任何你喜爱的位置。
假定存在d: \my document\test1下。
3．将结点加入工程。
在菜单栏中“节点”中点击“添加到”即可将节点加入工程。
4．设置节点在空白处单击右键，出现如下对话框：节点应按如下设置：“目标硬件”中：如图2硬件名：AD80芯片型号：3150时钟频率：10MHZ收发器类型：TP/FT-10“内存表”中：如图3内存类型：FLASHROM Pages: 0NVRAM Pages: 128RAM Pages: 96右边第二、三栏的Begin 分别填0000，8000“固件函数库”中固件：C:\Eic2000\onlon\IMAGES\VER6\Sys3150.sym 函数库：adr120.lib图2图35. 图形化编程：用鼠标左键点取左边的功能块，将其拖至合适的位置，双击功能块，对其进行配置。
以sub1为例：如图4图4功能块类型：unsigned long点“p0,p1,out”分别对减数，被减数，结果进行配置。
对各功能块配置好后，用工具栏中的连线工具将功能块连接起来。
如图5图5点击工具栏中的“编译节点”对节点进行编译。
存盘，退出Onlon.(二)网络监控配置(V isuallon)1、运行V isullon,点击菜单拦中的network 下的attach,建立网络。
Lonworks现场总线在楼宇设备自动化系统中的应用摘要：本文在分析LonWorks 技术及楼宇自动化系统集成模式基础上，以中央空调系统为例着重讨论了LonWorks 技术在楼宇自动化系统集成中的应用，采用LonWorks现场总线技术能很快捷方便地对智能建筑进行数据采集和控制网络。
关键词智能建筑楼宇自动化系统空调LonWorks技术智能建筑的核心是以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。
当前智能建筑主要由楼宇自动化系统、通信自动化系统和办公自动化系统组成。
其中，楼宇自动化系统是智能建筑中最基本且为最重要的组成部分。
楼宇自动化系统( Building Automation System简称BAS) 是集微电子技术、电力电子技术、计算机技术与自动化控制技术于一身的楼宇控制系统, 是现代高层建筑中一项重要的电气控制系统。
楼宇自动化系统利用各种电气设备及网络将建筑物内部各种设备连接成为一个网络，通过对网络上各种参数的调节、控制，以提供便捷、安全、节能环保等各种环境。
BAS 包括以下几部分: 冷热源系统的监控; 空调新风机组的监控; 通风设备的监控; 给、排水系统的监控; 供配电设备的监控以及电梯系统的监视等。
由于楼宇自动化系统的规模不断扩大，人们对其在先进性、开放性、互操作性等方面的要求也越来越高。
但由于各厂家提供的设备和控制系统的通信协议不同，使得不同厂商的设备之间缺乏互操作性，给控制网络自身及控制网络与信息网络的集成带来了极大的困难。
1 一种开放的控制技术—Lonworks技术LonWorks（Local Operating Network）技术是美国Echelon 公司于20 世纪90 年代初推出的总线技术, 是针对控制对象研制的新型网络。
其通信协议LonTalk 支持ISO/OSI 的全部7 层模型，这是LON 总线最杰出的特点。

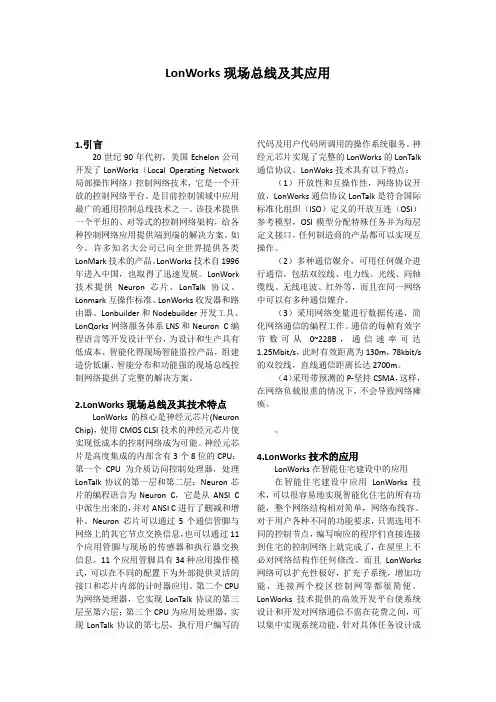

LonWorks现场总线及其应用1.引言20世纪90年代初，美国Echelon公司开发了LonWorks（Local Operating Network 局部操作网络）控制网络技术，它是一个开放的控制网络平台。
是目前控制领域中应用最广的通用控制总线技术之一。
该技术提供一个平坦的、对等式的控制网络架构，给各种控制网络应用提供端到端的解决方案。
如今。
许多知名大公司已向全世界提供各类LonMark技术的产品。
LonWorks技术自1996年进入中国，也取得了迅速发展。
LonWork 技术提供Neuron芯片、LonTalk协议、Lonmark互操作标准、LonWorks收发器和路由器、Lonbuilder和Nodebuilder开发工具、LonQorks网络服务体系LNS和Neuron C编程语言等开发设计平台，为设计和生产具有低成本、智能化得现场智能监控产品，组建造价低廉、智能分布和功能强的现场总线控制网络提供了完整的解决方案。
2.LonWorks现场总线及其技术特点LonWorks的核心是神经元芯片(Neuron Chip)，使用CMOS CLSI技术的神经元芯片使实现低成本的控制网络成为可能。
神经元芯片是高度集成的内部含有3个8位的CPU：第一个CPU为介质访问控制处理器，处理LonTalk协议的第一层和第二层；Neuron芯片的编程语言为Neuron C，它是从ANSI C 中派生出来的，并对ANSI C进行了删减和增补。
Neuron芯片可以通过5个通信管脚与网络上的其它节点交换信息，也可以通过11个应用管脚与现场的传感器和执行器交换信息。
11个应用管脚具有34种应用操作模式，可以在不同的配置下为外部提供灵活的接口和芯片内部的计时器应用。
第二个CPU 为网络处理器，它实现LonTalk协议的第三层至第六层；第三个CPU为应用处理器，实现LonTalk协议的第七层，执行用户编写的代码及用户代码所调用的操作系统服务。

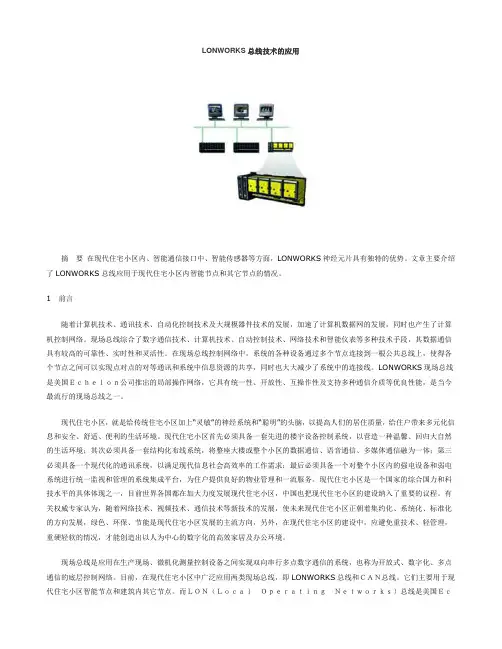

LONWORKS总线技术的应用摘要在现代住宅小区内、智能通信接口中、智能传感器等方面，LONWORKS神经元片具有独特的优势。
文章主要介绍了LONWORKS总线应用于现代住宅小区内智能节点和其它节点的情况。
1前言随着计算机技术、通讯技术、自动化控制技术及大规模器件技术的发展，加速了计算机数据网的发展，同时也产生了计算机控制网络。
现场总线综合了数字通信技术、计算机技术、自动控制技术、网络技术和智能仪表等多种技术手段，其数据通信具有较高的可靠性、实时性和灵活性。
在现场总线控制网络中，系统的各种设备通过多个节点连接到一根公共总线上，使得各个节点之间可以实现点对点的对等通讯和系统中信息资源的共享，同时也大大减少了系统中的连接线。
LONWORKS现场总线是美国Ｅｃｈｅｌｏｎ公司推出的局部操作网络，它具有统一性、开放性、互操作性及支持多种通信介质等优良性能，是当今最流行的现场总线之一。
现代住宅小区，就是给传统住宅小区加上“灵敏”的神经系统和“聪明”的头脑，以提高人们的居住质量，给住户带来多元化信息和安全、舒适、便利的生活环境。
现代住宅小区首先必须具备一套先进的楼宇设备控制系统，以营造一种温馨、回归大自然的生活环境；其次必须具备一套结构化布线系统，将整座大楼或整个小区的数据通信、语音通信、多媒体通信融为一体；第三必须具备一个现代化的通讯系统，以满足现代信息社会高效率的工作需求；最后必须具备一个对整个小区内的强电设备和弱电系统进行统一监视和管理的系统集成平台，为住户提供良好的物业管理和一流服务。
现代住宅小区是一个国家的综合国力和科技水平的具体体现之一，目前世界各国都在加大力度发展现代住宅小区，中国也把现代住宅小区的建设纳入了重要的议程。
有关权威专家认为，随着网络技术、视频技术、通信技术等新技术的发展，使未来现代住宅小区正朝着集约化、系统化、标准化的方向发展，绿色、环保、节能是现代住宅小区发展的主流方向，另外，在现代住宅小区的建设中，应避免重技术、轻管理，重硬轻软的情况，才能创造出以人为中心的数字化的高效家居及办公环境。
LONWORKS现场总线运用试验指导各组态软件作用：ONLON: 图形化编程VISULLON：网络监控配置PCLTA-10: 驱动程序FORCE CONTROL: 集成的人机界面开发工具试验步骤：（一）网络通讯注：和老师的上位机通信，需在ForceControl2.0下完成。
以分布式实时多数据库，DB为核心的forcecontrol可以构成各种复杂的网路应用程序。
Netclient和netserver网络服务程序，负责完成网络上各节点机之间的网络数据通讯。
假定有两台名为“smith”和“john”的PC机进行通讯。
采用客户/服务器模式，“smith”为服务器，假设“smith”的IP地址为192.168.0.25，“john”为客户机，用文本编辑器打开john的c:\windos\hosts.sam文件，在里面添加一行“192.168.0.25 smith”。
如图10图10注意：服务器端网络服务程序运行所在的主机的IP地址必须分配为固定的IP地址，不能采用自动获取或其它方式。
服务器端运行DB时，在“配置/系统参数配置”中选择“启动网络服务器”，netserveer会随着DB一起启动。
客户端在draw菜单中“特殊功能/数据源定义”中指定为远程通讯方式，运行view时会自动启动netclient。
1.建立新应用打开应用程序“Forcecontrol\ Forcecontrol”点击工具栏中的“增加新应用”，增加新应用。
点击“进入组态”，进行编辑。
2.定义数据源选择“数据源”，在客户端定义一个新数据源，各参数如下：名称：smithDB服务/主机名：smith方式：使用PC数据库，如图113.定义变量在draw中建立一个新变量，名为tag3.pv,指定其为DB型变量，数据源指定一栏选“smithDB”现在，客户端中的变量tag3.pv与服务数据库中的过程中tag3.pv及现场I/O之间建立了一个数据链路。
LonWorks现场总线技术在列车监控系统中的应用1．引言随着科学技术的不断发展和在各行业领域的广泛应用，越来越多的证据证明，某一行业或更广泛领域内技术标准的统一越来越重要，并成为制约或促进行业技术发展的一个极为重要的因素。
在铁路系统中也存在同样的问题，如果没有统一的标准，各车辆系统制造商往往沿着自己的路子，开发出专有的，不兼容接口的产品，以限制买方只能使用他们的系统，不利于产品和技术的竞争，制约了相关技术的发展。
过去相当长的一段时间内，铁路系统列车网络通信技术就处于一种无标准的状态，在很大程度上制约了列车网络监控系统技术的发展。
1999年，对于列车通信网络，国际上制定了两个相应标准：IEC（国际电工委员会）制定的《列车通信网络》和IEEE（美国电气与电子工程师协会）制定的《列车网络通信协议》。
后者的内容范围包含了前者，它规定了两种类型的列车通信网络：T型和L 型。
T型即TCN网络（列车通信网络），L型为《自由拓扑双绞线信道规范》规定的LonWorks 通信网络。
参照上述两大国际标准，并结合国内铁路牵引的实际情况，2002年，我国铁道部也制定了相应的《中华人民共和国铁道行业标准――列车通信网络》。
本标准同样规定了两种类型的列车通信网络：T型和L型。
目前，国内列车通信网络的应用主要集中在L 型网络。
在铁路系统内采用开放的IEEE标准将可以保证多厂家产品的互操作性，从而可以帮助促进供应链中每一环节的竞争力，加快技术发展。
2. 网络控制技术的特点LonWorks（Local Operating Networks）是美国Echelon公司1991年推出的现场总线技术，它可以很好地解决在控制网络的设计、构成、安装和维护中出现的大量问题。
LonWorks网络控制技术的特点：（1）开放性：网络协议开放，对任何用户平等；（2）互操作性：LonWorks通信协议LonTalk符合ISO（国际标准化组织）定义的OSI 开放互连模型。
LonWorks现场总线及应用实例
LonWorks 是美国Echelon 公司推出的现场总线技术，它采用Lon Talk
协议，封装在Neuron 神经元芯片。
Neuron 芯片上集成了3 个CPU，其中一个CPU 作为控制器，可以处理现场I/O，另两个CPU 处理网络通信，因此LonWorks 的最大优势是网络处理能力。
它采用ISO/OSI 模型的全部7 层通信
协议及面向对象的设计方法，通过网络变量把网络通信设计简化为参数设置，
其通信速率范围为3kb/s~1. 5Mb/s，直接通信距离可达2. 7 阳。
LonWorks 的物理层可以使用多种介质，如EIA485、双绞线、无线电，红外线，等等。
使用双
绞线时最高传输速率为1. 25M 胁，最大传输距离为1. 2km，一个网中可以有255 个网段，每个双绞线网段可连接64 个节点;1..onWorks 网上的每个控制节
点，称为LON 节点或1..onWorks 智能设备，它包括一块神经元芯片(Neuron)、
收发器、νo 网络通信接口及电源等功能块，LonWorks 网由多个节点组成，
节点通过收发器接入网络总线。
1.LonWorks 特点
LonWorks 是唯一涵盖全部3 个层次(Sensor Bus、Device Bus 和Field Bus)，符合ISO/OSI7 层参考模型的现场总线技术。
在一个多种层次的现场总线产品
并存竞争的现实环境下，LonWorks 兼收并蓄，成为连接过去、包容现在、面
向未来的工业总线技术。
LonWor ks 技术的核心是以固件形式实现7 层通信协议，遵循元中心控
制的真正分散模式;结点应用程序编写简易，开发系统完备;实行开放结构，具
备良好的互操作性;另外，还有网关可方便构成局域网，甚至与Internet 相连，
实现远程预览现场设备数据的应用。
LonWorks 技术在楼宇自控系统中的技术上的优势是显而易见的:
(1)直接互联性。
不同品牌、功能的DDC 组成一个统一控制网络协同工。
