不同厂家磁共振常用序列介绍及临床特点NXPowerLite

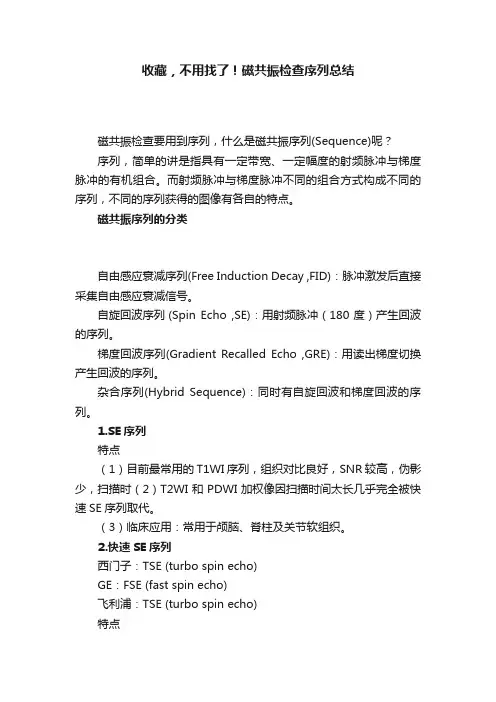

收藏，不用找了！磁共振检查序列总结磁共振检查要用到序列，什么是磁共振序列(Sequence)呢？序列，简单的讲是指具有一定带宽、一定幅度的射频脉冲与梯度脉冲的有机组合。

而射频脉冲与梯度脉冲不同的组合方式构成不同的序列，不同的序列获得的图像有各自的特点。

磁共振序列的分类自由感应衰减序列(Free Induction Decay ,FID)：脉冲激发后直接采集自由感应衰减信号。

自旋回波序列 (Spin Echo ,SE)：用射频脉冲（180度）产生回波的序列。

梯度回波序列(Gradient Recalled Echo ,GRE)：用读出梯度切换产生回波的序列。

杂合序列(Hybrid Sequence)：同时有自旋回波和梯度回波的序列。

1.SE序列特点（1）目前最常用的T1WI序列，组织对比良好，SNR较高，伪影少，扫描时（2）T2WI和PDWI加权像因扫描时间太长几乎完全被快速SE序列取代。

（3）临床应用：常用于颅脑、脊柱及关节软组织。

2.快速SE序列西门子：TSE (turbo spin echo)GE：FSE (fast spin echo)飞利浦：TSE (turbo spin echo)特点（1）快速成像，FSE序列一次90°射频脉冲激发后采集多个自旋回波，且对磁场不均匀性不敏感（2）组织对比度降低，图像模糊，脂肪组织信号强度提高，组织的T2值有所延长，SAR值增加（能量沉积增加）。

3.单次激发FSE序列 Single Shot FSE (SS-FSE)西门子：SS-TSEGE：SS-FSE飞利浦：SSh-TSE特点（1）快速，单层图像采集只需1秒以内，一次90°脉冲激发后利用连续的聚焦脉冲采集填充K空间所需的全部回波信号。

只能用于T2WI，不能用于T1WI（2）软组织T2对比差，T2加权太重，除水外其他组织信号几乎完全衰减。

临床应用：胆管成像MRCP、MRU，MRM。

4.半傅里叶采集SS-FSE西门子：HASTE(half-fourier acquisition single-shot turbo spin-echo)GE：SS-FSE飞利浦：SSh-TSE+half scan特点（1）快速（半傅里叶技术+单次激发技术+快速自旋回波），有利于软组织成像，几乎无运动伪影和磁敏感伪影，T2WI对比不及SE、FES。

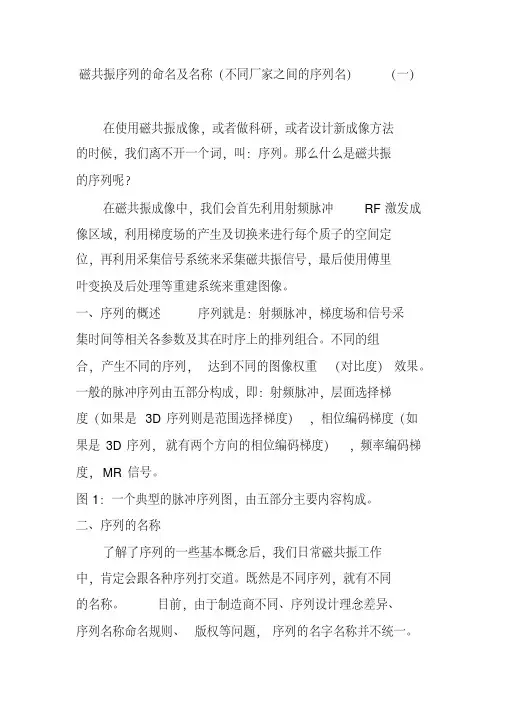

磁共振序列的命名及名称（不同厂家之间的序列名）（一）在使用磁共振成像，或者做科研，或者设计新成像方法的时候，我们离不开一个词，叫：序列。

那么什么是磁共振的序列呢？在磁共振成像中，我们会首先利用射频脉冲RF激发成像区域，利用梯度场的产生及切换来进行每个质子的空间定位，再利用采集信号系统来采集磁共振信号，最后使用傅里叶变换及后处理等重建系统来重建图像。

一、序列的概述序列就是：射频脉冲，梯度场和信号采集时间等相关各参数及其在时序上的排列组合。

不同的组合，产生不同的序列，达到不同的图像权重（对比度）效果。

一般的脉冲序列由五部分构成，即：射频脉冲，层面选择梯度（如果是3D序列则是范围选择梯度），相位编码梯度（如果是3D序列，就有两个方向的相位编码梯度），频率编码梯度，MR信号。

图1：一个典型的脉冲序列图，由五部分主要内容构成。

二、序列的名称了解了序列的一些基本概念后，我们日常磁共振工作中，肯定会跟各种序列打交道。

既然是不同序列，就有不同的名称。

目前，由于制造商不同、序列设计理念差异、序列名称命名规则、版权等问题，序列的名字名称并不统一。

大家使用不同的磁共振设备，序列名称并不相同，甚至是千差万别，这样的话对于才使用磁共振的初学者容易造成混淆及模糊。

图2：不同的主要磁共振制造商序列名字的不同图3：不同的主要制造商参数名称的差异磁共振序列的名称当然不是胡乱命名，也有很多磁共振的国际学术团体及组织对一些序列名称经过讨论来最终确定。

但是鉴于磁共振序列的开发灵活性，各制造商之间的差异性以及设计序列人员及机构的版权性，目前磁共振序列的名称还是比较杂乱的。

一个新的磁共振序列如何命名并无明显的规则，但是大体上遵循两点： 1.符合这个序列的特点及物理原则或者作用； 2.名字叫得响亮，便于宣传（这一点体现在不同制造商的序列取名）。

比如：三维容积内插快速扰相T1WI梯度回波序列。

Philips（荷兰皇家飞利浦），GE（美国通用），Siemens（德国西门子）三家都有这个序列。

核磁共振各序列特点
核磁共振（NMR）是一种常用的医学成像技术，可以获得人体内部组织的高分辨率图像。

NMR成像的过程中，会使用不同的序列来产生不同的图像。

下面是几种常用的NMR序列及其特点：
1. T1加权序列：该序列利用组织信号的T1弛豫时间来产生图像，对脂肪组织有较好的强化效果，常用于对结构分析。

2. T2加权序列：该序列利用组织信号的T2弛豫时间来产生图像，对水分子含量较高的组织（如水肿）有较好的强化效果，常用于对炎症和水肿的检测。

3. 矢量图序列：该序列利用磁场梯度产生的矢量图像，可以产生高分辨率的图像，用于检测小的结构和病变。

4. 体液抑制序列：该序列可以抑制体液信号，使得肿瘤等病变的信号更明显。

总的来说，不同的NMR序列可以产生不同的图像，用于不同的病变检测和结构分析。

在具体应用中，需要选择合适的序列来获得最佳的成像效果。

- 1 -。

磁共振检查序列及序列分类、特点和临床应用磁共振序列序列具有一定带宽、一定幅度的射频脉冲与梯度脉冲有机组合。

射频脉冲与梯度脉冲不同的组合方式构成不同的序列，不同序列获得的图像有各自特点。

磁共振序列分类1、自由感应衰减序列：脉冲激发后直接采集自由感应衰减信号。

2、自旋回波序列。

用射频脉冲产生回波的序列。

3、梯度回波序列。

用读出梯度切换产生回波的序列。

4、杂合序列。

同时有自旋回波和梯度回波的序列。

1、SE序列特点最常用T1WI序列，组织对比良好，SNR较高，伪影少，扫描时间为2-5分钟。

T2WI和PDWI加权像扫描时间太长几乎完全被快速SE序列取代。

临床应用：常用于颅脑、脊柱及关节软组织。

2、快速SE序列西门子：TSE 。

GE：FSE。

飞利浦：TSE。

特点快速成像，FSE序列一次90°射频脉冲激发后采集多个自旋回波，且对磁场不均匀性不敏感。

组织对比度降低，图像模糊，脂肪组织信号强度提高，组织T2值有所延长，SAR值增加。

3、单次激发FSE序列西门子：SS-TSEGE：SS-FSE飞利浦：SSh-TSE特点快速，单层图像采集只需1秒以内，一次90°脉冲激发后利用连续的聚焦脉冲采集填充K空间所需的全部回波信号。

软组织T2对比差，T2加权太重，除水外其他组织信号几乎完全衰减。

临床应用：胆管成像MRCP、MRU，MRM。

4、半傅里叶采集SS-FSE西门子：HASTE。

GE：SS-FSE。

飞利浦：SSh-TSE+half scan。

特点快速，有利于软组织成像，几乎无运动伪影和磁敏感伪影，T2WI 对比不及SE、FES。

临床应用：颅脑、脊柱超快T2成像，MRCP、MRU，心脏成像，腹部屏气T2WI。

5、快速恢复(翻转)自旋回波序列 FRFSE西门子：TSE-Restore。

GE：FRFSE。

飞利浦：TSE DRIVE 。

DE：驱动平衡。

特点：更短TR、增加效率、一般只用于T2WI或PDWI。

临床应用：采用FRFSE序列，减少TR可以节省时间，提高工作效率，改善图像质量。

磁共振常用序列及其特点MRI的基本脉冲序列主要有自旋回波序列和梯度回波序列两大类。

本期简要介绍临床常用序列及其特点。

名称GE飞利浦西门子自旋回波SE SE SESE序列具有信噪比高、组织间对比度好、对磁场的均匀性不敏感等特点。

以前常用于颅脑，四肢关节的扫描，但由于SE序列在一次90度脉冲激发后，只采集一个回波信号，其扫描时间太长，现几乎不用SE序列扫描了，只有在低场强中很少的T1WI还在用SE序列。

缺点：扫描时间太长。

快速自旋回波FSE TSE TSE为了提高扫描速度，在SE序列基础上引入了回波链，衍生了FSE序列。

缺点：脂肪信号较SE序列高；SAR升高；图像较SE序列组织对比下降，易产生模糊效应。

加强快速自旋回波FSE-XL//为了缩短回波间隙和增加组织间对比，在FSE基础上开发出了FSE-XL序列。

主要用于T2WI成像。

快速翻转（恢复）快FR-FSE TSE-DRIVE TSE-Restore速自旋回波FSE序列的扫描速度还不够快，，且TR时间还存在冗余，则人为的使用了一个180度复相脉冲，加快了组织的纵向驰豫，使得TR极大的缩短，从而加快扫描速度。

缺点：不能用于T1WI成像。

单次激发快速自旋回SS-FSE SSH-TSE SSTSE/HATSE波一次90度激发脉冲后，利用连续的180度脉冲填充完整个K 空间数据，该序列一幅图像的采集速度可到达亚秒级。

主要用于胸腹部的屏气序列；水成像，如MRCP、MRU等；配合欠佳患者的颅脑扫描等。

缺点：原则上只能进行T2WI成像（T2权重很重）；脂肪信号较高；SAR高；图像组织对比欠佳，易产生模糊伪影。

半傅里叶单次激发快SS-FSE half-SS-TSE SS-TSE速自旋回波原理同单次激发快速自旋回波序列，与其相比K空间只需填充一半多点数据。

扫描速度更快。

主要用于一些超快速扫描，如胸腹部的屏气序列；水成像（如MRCP、MRU等）；配合欠佳患者的颅脑扫描等。
