《制冷系统讲座》PPT课件

5、匹配制冷系统
5）最小制冷工况下。蒸发器温度不能低于0 ℃ ，到0 ℃ 以下时，蒸发器上附着的除湿水份会开始冻结，不能制冷，当冰成块掉下来的时候会打坏风轮。
空调器的防冻结功能，当检测到蒸发器的温度T2连续一段时间低于某温度值时，压缩机停止工作，等到T2上升到某温度时才开始工作。如美的分体机：T2连续5分钟低于2 ℃则停压缩机，内风机转速不变，T2 上升到8 ℃后再开压缩机。
1）排气温度目标值：85-90℃ 高于目标值，则应该减短毛细管，加大室外机风量或追加冷媒。低于目标值，则加长毛细管，减少冷媒。如果是特别匹配的高效制冷系统，排气温度较低，一般在70-80 ℃。
5、匹配制冷系统
2）冷凝器中部温度目标值：45-50℃左右，过冷度目标值在5-10 ℃左右冷凝器出口最低在37-38 ℃，若过低则与环境35 ℃温差太小，换热量很少冷凝器中部温度高于目标值，则应该减短毛细管，加大室外机风量或加大冷凝器。冷凝器中部温度低于目标值，则应该加长毛细管，追加冷媒。
4、单级压缩蒸气被冷却物体的热量。蒸发器是对外输出冷量的设备。
普通家用空调器蒸发器里的制冷剂（R22）的蒸发压力在5.5-6.5bar左右。
二、系统匹配
选压缩机选冷凝器选蒸发器估算制冷剂充注量匹配制冷系统不合格项目的整改
5、匹配制冷系统
7）不合格项目微调与整改室外机有冷媒流动声毛细管组件用防振胶包住在两个管径变化大的地方加过渡管在过渡管处包防振胶异声或噪音超标如果是风道的异声，则要改变风轮转速、安装位置或换风轮如果是制冷系统的异声，则在固频不合格处加配重块或防振胶改变其固频在配管振动大的地方贴防振胶在压缩机排气管上加消声器压缩机包隔音棉钣金件上贴隔音棉

《制冷原理制冷设备》ppt课件

汽车空调系统中，广泛采用 “全铝制管带式冷凝器〞。
蒸发式冷凝器
蒸发式冷凝器以水和空气作为冷却介质。利用水蒸发时吸收热量，使管内制冷剂蒸气凝结。
水经水泵提升再由喷嘴喷淋到传热管的外外表，构成水膜吸收蒸发变成水蒸气，然后被进入冷凝器的空气带走。
未被蒸发的水滴那么落到下部的水池内。
该冷凝器空气流量不大，耗水量也很少；
ql s 0ft 0eqft 0
式中：αeq——当量传热系数， αeq= ηs α0
概述
制冷换热器的计算给定两传热介质流量及其进出口温度，计算所需求的传热面积
和构造尺寸——设计计算；对知热交换器在给定两种介质流量和进出口温度的情况下，计
算两传热介质的出口温度——校核计算；
概述
传热系数K随传热管的方式，介质的换热条件、管内外热阻的大小不同而变化。根据热交换器管内、外传热量平衡的原那么：
Q A oK o tm A iK i tm
其中，Ki、Ko是分别以内外表、外外表为基准的传热系数。
Ki KA oA i o Kofifo
Kodo di
Ki
1
i
ri
1
fi fm
r0
1
0
fi fo
1
Ki
1
i
ri
fi fm
r0
1
0
fi fo
概述
常用制冷换热设备总传热系数K的大致范围
换热器名称及传热系数/K/
其传热系数较空气自在流动型冷凝器的高，传热系数约为15~17W/〔m2·K〕，适于中、小型氟利昂制冷安装。
1-肋片 2-传热管 3-上封板 4-左端板 5-进气集管 6-弯头 7-出液集管 8-下封板 9-前封板 10-通风机 11-装配螺钉

冷水机组制冷原理PPT课件

2
1. 相关术语
1.1温度 • 在法定计量单位中，采用热力学温度．并允许摄氏温度同
时使用。热力学温度符号用T表示，单位符号为K。工程上仍延用摄氏温度(公制)和华氏温度(英制)。摄氏温度用t表示，单位符号为℃； • 华氏温度用θ表示，单位符号为℉。三种温度之间的关系如下： • 表示温度差和温度间隔时： • 表示温度数值时：
27
盐水溶液选用原则
1、盐水溶液的使用原则是：保证蒸发器中的盐水不结冰，盐水溶液的凝固点不应选的过低，因这样会使密度增加，流动阻力增加，而且比热容减小，输送相同的冷量所需的循环量要增加，使耗功增加。一般盐水溶液的凝固点温度比制冷剂蒸发温度低5℃左右。
2、盐水溶液对金属有强烈的腐蚀作用，会腐蚀管道和设备，为减小其腐蚀性，可采取以下措施：a. 提高盐的纯度；b. 减少与空气的接触，采用封闭式循环；c. 加缓蚀剂
17
制冷剂符号举例
制冷剂符号举例
18
制冷剂的选择原则
1.3、制冷剂的选择原则
1.3.1、热力学性质方面工作温度范围内有合适的压力和压力比。单位制冷量q0和单位容积制冷量qv较大。比功w和单位容积压缩功wv小，循环效率高。等熵压缩终了温度不能太高，以免润滑条件恶化或制冷剂自身在高温下分解。 1.3.2、迁移性质方面粘度、密度尽量小。导热系数大，可提高传热系数，减少传热面积。蒸发压力≧大气压力冷凝压力不要过高冷凝压力与蒸发压力之比不宜过大
3
气化
1.2气化
物质由液态转变为气态的过程称为气化。气化有蒸发和沸腾两不同的方式。 A、蒸发是指在任何温度下液体表面分子汽化成蒸气分子的过程。蒸发在任何压力、任何温度下都可能发生。 B、沸腾是在一定温度和压力下，液态内部形成许多蒸气小泡，并迅速上升，突破液体表面而破裂转化成气体的过程，所以沸腾是液体表面和内部同时进行的剧烈汽化的现象。液态沸腾时的温度称为沸点。液体在沸腾过程中要吸取热量，并保持其湿度不变，要使沸腾过程连续进行，必须连续不断地自外界加入热量。

开利冷水机组原理PPT课件

9
Carrier University
确定水的流量
• 例题： • 100冷吨、10F温升的蒸发器、10F降温的冷却塔的机
组需要多少水量？ • 冷冻水 GPM=（24 X tons）/Rise
=（24 X 100）/10
=240GPM • 冷凝水 GPM=（28.8 X tons）/ Drop
=（28.8 X 100）/10
多的细节，可参阅课程CSD401。
从P-H图上看到这个过程增加了工质的焓值。过
• 我们从液体工质离开冷凝器（D点）开始循环。
热的蒸汽在C离开压缩机。
液体经过膨胀阀进入蒸发器，经过膨胀阀时部 • 过热蒸汽由C进入冷凝器，在那里与从冷却塔来
分液体变成了气体（闪蒸气）。闪蒸气体冷却
的冷却水接触。工质将热量传给冷却水使水温
• 机组可以工厂整装的，也可以现场拼装。
• 循环水泵使冷冻水在蒸发器中循环，将温度由54F降至44F并送至建筑负荷。
• 在制冷循环中，机组的作功（压缩热）加上蒸发器中吸收的热量一起从冷凝器中排走。
• 冷却水泵使水从冷凝器中带走热量，并由冷却塔将热量释放。在设计条件下，进入冷凝器的水温85F，出水温95F。
• 冷却塔释放热量给大气将水温由 95F降到85F。
• 现在让我们看机组是如何分类的。
Prepared by:
4
Carrier University
基本的冷水机组
商用冷水机组类型风冷或水冷往复式，螺杆式，离心式或吸收式
Prepared by:
5
Carrier University
冷水机组分类
• 机组可以按排热方式分类，也可以 • 各种型号的机组的大致容量如下：

制冷机组的工作原理-(2)-PPT

制冷机组的工作原理 (2)
内容介绍
一、制冷的原理二、制冷系统的组成三、常见故障及处理方法
一、制冷的原理
• 首先讲讲什么叫制冷。制冷两字只能说是技术上的术语，严格讲世界上没有那国的科学家能制造出“ 冷”来。我们是把利用机械设备把降温对象降到所需温度的方法叫制冷，这就是术语。
一、制机不运转（电气原因）
2.压缩机不运转
常见故障及处理方法
3.压缩机运行过载
4.压缩机高压保护动作
常见故障及处理方法
5.压缩机运转无制冷能力
6.排气压力过低
常见故障及处理方法
7.压缩机排气压力过高
8.压缩机运行不停止、过度制冷
其他故障及处理方法
运转机械故障
• 机组震动大：
1.压缩机与电机同轴度超常； 2. 机组与管道产生共振； 3. 加油过量或制冷剂过量； 4. 地脚螺栓松动； • 运行中有异响： 1. 压缩机内有异物，对压缩机和过滤器进行清晰，必要时要对系统进行清理。
其他故障及处理方法
运转机械故障
2.轴承损坏，对轴承进行更换，并检查转子的磨损情况，必要时要进行更换；
每年定期检查项目
• 1.按每月项目检查； • 2.检查压缩机绝缘电阻是否在10MΩ； • 3.检查高压开关，低压开关跳脱值是否正常。
冷却系统参数介绍
• 我公司冷却机组及循环系统介绍：主机型号规格：SCH-370ADH3 风冷螺杆式
厂商：南京恒标斯瑞冷冻机械制造有限公司
系统辅助设备及工作要求
• 辅助设备：
冷却水循环系统图
制冷系统的组成最基本的四大部件
制冷系统的组成
• 1、压缩机
•
制冷压缩机是制冷装置中最主要的设备，通常

《制冷的基本原理》课件

膨胀阀
调节制冷剂流量和压力。
常见的制冷设备
1 冷冻压缩机
通过蒸发压缩循环提供制冷效果。
3 蒸发器
将液态制冷剂转变为气态吸收热能。
2 蒸发冷凝器
将制冷剂从气态转变为液态。
4 膨胀阀
调节制冷剂的流量和压力。
实际应用与案例分析
冷库冷藏
将食物和药品等易变质物品保持在低温环境中。
空调舒适
提供室内舒适温度和湿度。
冷气循环过程
蒸发压缩循环
通过不断循环的蒸发和冷凝来制冷。
吸收循环
利用溶液中的吸收剂来制冷。
串联循环
通过多级制冷剂循环来实现极低温度。
制冷剂的选择
安全性和环保性
选择对人类和环境安全无害的制冷剂。
成本和可用性
综合考虑制冷剂的成本和市场可用性。
效能和可靠性
考虑制冷剂的制冷性能和系统的稳定性。
法规和标准
制冷物流
在运输和储存过程中保持产品的新鲜度。
工业制冷
满足各种制造过程中的冷却需求。
《制冷的基本原理》PPT 课件
欢迎来到《制冷的基本原理》PPT课件。在这个课程中，我们将深入探讨制冷技术的基本原理，了解冷气循环过程、制冷剂的选择以及实际应用与案例分析。
基本概念
1 热力学
学习如何通过传热和工作以提供冷空气。
2 蒸发与冷凝
了解蒸发与冷凝是制冷过程的核心。
3 压缩与膨胀
掌握压缩和膨胀过程对制冷系统的影响。
遵循适用的法规和行业标准。
常见的制冷系统
1
家用冰箱
小型制冷系统，适用于家庭使用。
2
商用空调
中型制冷系统，用于商业建筑和办公场所。
3

《电冰箱制冷系统》课件

压状态。
蒸发器
蒸发器是制冷系统的换热器，负责吸收热量，
使温度降低。
电冰箱制冷系统的原理
压缩过程
压缩机吸入蒸发器中低压的制冷剂气体，压缩后排出高压的
制冷剂气体。
冷凝过程
高压的制冷剂气体进入冷凝器，被冷却水或空气冷却成高压液体。
膨胀过程
高压液体通过膨胀阀迅速降压，使制冷剂状态发生变化。
蒸发过程
制冷系统作用
制冷系统广泛应用于日常生活和工业生产中，如电冰箱、空调、冷库等，为人们提供舒适的生活环境和保证产品的质量。
电冰箱制冷系统的组成
压缩机
压缩机是制冷系统的核心部件，负责吸入和排出制冷剂，为制冷剂循
环提供体，释放出热量。
膨胀阀
膨胀阀是控制制冷剂流量的部件，使制冷剂从高压状态迅速降低到低
能效等级
电冰箱制冷系统的能效等级通常分为一级、二级、三级等，等级越高表示能效越好，即制冷效率更高，耗电量更少。
环保制冷剂
传统制冷剂
传统的电冰箱制冷剂采用氟利昂等有害物质，对大气层造成破坏，威胁人类健康。
环保制冷剂
为了解决这一问题，现在越来越多的电冰箱采用环保制冷剂，如R600a等，这些制冷剂对大气层无害，更加环保。
膨胀阀
01
02
03
04
膨胀阀的作用是将高压的液态制冷剂减压，使其变为低温低压的湿蒸汽，以便在蒸发器中
吸热。
膨胀阀通常安装在冷凝器和蒸发器之间，由毛细管或阀门组
成。
膨胀阀的性能参数包括流量、进出口压力差和温差等。
膨胀阀在制冷系统中起到节流的作用，是控制制冷剂流量的
关键部件。
蒸发器
蒸发器的作用是将液态的制冷剂蒸发为气态，同时吸收热量，从而达到制冷的效果。

冷冻机培训资料ppt课件精选全文完整版

5 除湿工况
空调的制冷量与制热量
制冷量：单位时间内，空调器在名义制冷工况下从空间区域或房间内排除的热量。制热量：单位时间内，空调器在名义制热工况下向空间区域或房间内释放的热量。
空间
外界
制冷量
空調器
空間
制熱量
6 家用空调根据使用场所和制冷量的不同，可分为：家用空调器和家用中央空调。 1.1 家用空调器家用空调器有窗式空调和分体空调，适合于建筑面积小，需要制冷量不是很大的房间。 1）窗式：整个空调器作为一个整体，如窗机。制冷范围一般为1800W~5000W。 2）分体式：将空调器分为室内部分和室外部分。其制冷范围一般为1800W~9000W。
制冷机的基本工作原理
空调器要不断把房间内的多余热量转移到室外，使室内温度保持在一个较低的范围内。它包括两个循环——制冷循环和空气循环。（1）制冷循环。空调器采用蒸气压缩制冷循环方式，它包括压缩、冷凝、节流和蒸发4个热力过程，如图1所示。制冷剂经节流降压后，在室内侧的蒸发器中等压蒸发，吸收潜热，变成低温低压的蒸气，然后经过压缩机压缩，变成高温高压的蒸气，最后在室外侧的冷凝器中冷凝成液体，放出潜热。如此周而复始，不断循环。小型空调器节流装置为毛细管，大、中型空调器节流装置为膨胀阀。
B、氟利昂大多数的氟利昂本身无毒、无臭、不燃，适用于工程建筑或者实验室的空调制冷装置。尤其是氟利昂R22，在我国空调制冷装置中已经广泛采用。其热力学性能与氨不相上下，而且安全可靠，是一种良好的制冷剂，但是目前价格较高，影响大规模的推广使用。致命缺点：温室效应气体，其温室效应值比二氧化碳大1700倍，更危险的是会破坏大气层中的臭氧层。根据国际上《蒙特利尔议定书》规定：R22于2020年将全面禁止，发展中国家可适当延期至2040年全面禁止生产。目前国际上一致看好的R22的替代物是R407C、R410A。另外汽车制冷中原来常用的R12，采用R134A替代。目前国内的一些大中型项目，业主都明确要求采用环保冷媒如R407C等。

冷冻机原理与操作PPT课件

第6页/共22页
蒸汽压缩时制冷循环系统组成系统组成：
压缩机节流装置蒸发器冷凝器
第7页/共22页
蒸汽压缩时制冷循环系统组成

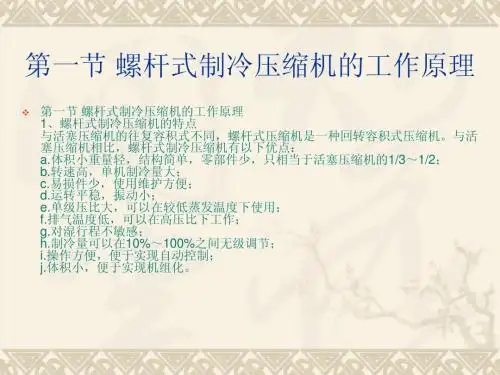

压缩机：
按照压缩机的密封方式可分为：开启式、半封闭式、全封闭式。 1.开启试压缩机：压缩机与电机分为两体，通过传动装置（联轴器、齿轮、皮带等）连接，主轴外伸，设置密封装置。所以造成制冷剂外泄与外部空气渗漏。 2.半封闭式压缩机：机体与电机煮成一体。电机与压缩机用同一根轴，无密封装置，曲轴箱与电机在同一密封体内。端盖与机体之间以垫圈密封，螺栓连接，便于拆卸维修。减少制冷剂泄漏。 3.全封闭式制冷压缩机：用同一根主轴的压缩机与电机装在装载一个密闭的壳体内，壳体结合处用焊接法焊封。所以，密封较好，要求压缩机可靠性高，一般使用寿命10～ 20年。
蒸汽压缩式制冷循环系统流程与操作
冷冻系统操作
冷却水阀的调节：冷凝压力一般控制在1.2-1.6MPa范围之内，若低于此范围，
关小循环水阀（逆时针旋转水量调节阀）会使冷凝压力升高；若高于此范围，开大循环水阀（顺时针旋转水量调节阀）会使冷凝压力降低。
热气旁通阀的调节：蒸发压力一般控制在0.4-0.5MPa的范围内，若低于此范围，
第3页/共22页
概述
制冷机在生产中的作用（二）
降低温度，提高干燥剂的吸附动吸附容量。
温度℃ 10 15 25 30 50 75 100 125 150
动吸附容量%
分子筛
23 22 19 14 10 3 ＜～0 0

活性氧化铝 20 19 16 13.5 8 1 ＜～0 0
硅胶
22 21 19 15 10 3 ＜～0 0
压缩机的排气温度不因超过135℃（R12制冷剂不应超过125℃）压缩机的吸气温度必须维持在5-15℃的范围之内不得超过15℃，

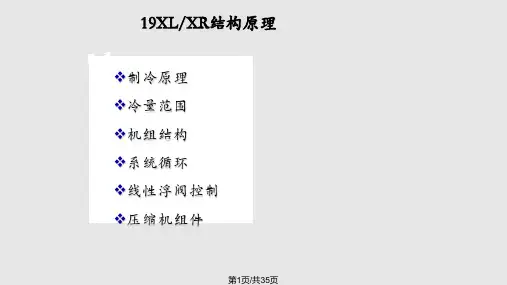

开利制冷机结构原理PPT课件

冷凝器
节流装置
低温低压液体
蒸发器
高温高压气体
压缩机
低温低压气体
第3页/共35页
制冷原理
制冷系统由4个基本部分组成（即压缩机、冷凝器、节流器、蒸发器），由铜管将四大件按一定顺序连接成一个封闭系统，系统内充注一定量的制冷剂。以制冷为例，压缩机将来自蒸发器的低温低压的制冷剂气体压缩成高温高压的制冷剂气体后，经冷凝器将制冷剂冷凝成高温高压液体，然后流经节流装置节流成低温低压的制冷剂气液两相物体，然后在蒸发器中吸收外界介质的热量，蒸发为低温低压的制冷剂气体，低温低压的制冷剂气体又被压缩机吸人。如此压缩--冷凝--节流--蒸发反复循环，制冷剂在蒸发器侧不断带走外界介质的热量，从而起到制冷的效果。
吸取循环水中的热量之后，制冷剂蒸气被吸入压缩机压缩，压缩后制冷剂温度升高，从压缩机排出温度可达37到40℃，进入冷凝器进行冷凝。
温度相对较低的冷却水（18～32℃）流经冷凝器铜管，带走气态制冷剂的热量，使之冷凝成液态。液体制冷剂由限流孔进入闪蒸过冷室。由于闪蒸过冷室压力较低，部分液体制冷剂闪蒸为气体，吸取热量后使剩余的液态制冷剂进一步冷却。闪蒸制冷剂气体在冷却水的铜管外再凝结成液体，流至过冷室与蒸发器之间的浮阀室。
吸气口
导叶执行机构
排气口
电机室
油泵动力箱油泵
油箱注油阀
吸气口
油位视镜
控制箱
蒸发器球阀
充注阀
隔离阀
安全阀
第7页/共35页
球阀压力传感器安全阀
压力传感器冷凝器
水温传感器
机组结构（仰视图）
球阀吹气管
冷却管
启动柜球阀
过滤器
过滤器
球阀电磁阀球阀蒸发器隔离阀

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

学习与发展部
客户培训
吉林 2006.09.12
1
制冷原理
2
培训目标：一. 基本热力学术语二. 压焓图三. 利用压焓图分析制冷循环四. 影响制冷效果的因素五. 了解制冷系统常见组件及其工作原理
3
一. 基本热力学术语
• 温度 • 压力 • 热量 • 饱和温度 • 饱和压力
4
华氏温度和摄氏温度的转换
试查表得出R22在4℃和40℃时的饱和压力（pa）
19
二. 压 - 焓图
20
二. 压 - 焓图
压力
此图针对单位质量制冷剂
单位质量制冷剂所具有的能量 (kJ/kg)
焓
21
二. 压 - 焓图
压力
临界点:无气液共存现象
气液混合
焓
22
二. 压 - 焓图
压力
100% 液体
焓
23
二. 压 - 焓图
压力
标准大气压
举例: 在一个标准大气压下，水的饱和温度（沸点）为100℃ 。
100℃
15
升高饱和温度的方法——升高系统压力
举例：高压锅通过加热密封锅体使锅内压力升高。此时与该压力对应的饱和温度也升高。水的饱和温度（沸点）升高意味着水在100℃仍为过冷液体态。
水沸腾 3 psig 230 F
T e m p e r a t u r e
℃℃ o r F F
- 2 8 . 9
- 2 0
- 4 . 0
- 2 8 . 3
- 1 9
- 2 . 2
- 2 7 . 8
- 1 8
- 0 . 4
: F转化为℃ : ℃转化为F
5
华氏温度和摄氏温度的转换 ℉=℃×1.8+32 ℃=(℉-32)/1.8
△℃＝ △ ℉ / 1.8
A 焓
制冷剂进入蒸发器： A点
30
制冷循环分析—1.制冷剂在蒸发器中的等压蒸发过程
压力
蒸发器中的蒸发过程 —— 等压蒸发
A 焓
制冷剂从工艺介质吸收热量
31
制冷循环分析—1.制冷剂在蒸发器中的等压蒸发过程
压力
制冷效果
A
B
焓
蒸发器中的蒸发过程 —— 等压蒸发
制冷量?
制冷剂离开蒸发器： B点
32
制冷循环分析—2. 制冷剂在压缩机内的等熵压缩过程
6
压力
绝对压力
海平面上1大气压： 101325 Pa 14.7 psia 1 Bar 760 mm Hg
7
表压（相对压力）和真空度
表压= 绝对压力－大气压力真空度= 大气压力－绝对压力
8
热量
热量：物质含有热能的量度。单位：焦耳。
热量传递的两种形式：显然传热潜热传热
9
显热
水
过冷
液体
加热
13
饱和态（气液混合态）：某种物质当其处于气液状态共存时，称这种物质处于饱和态。
当物质处于饱和态时，若压力维持不变，则温度也恒定不变，温度和压力之间存在一一对应的关系，我们称该温度（压力）为该压力（温度）对应的饱和温度（压力）。
标准大气压100℃14饱和态（气液混合态）
D
C 制冷剂进入冷凝器的状态
点为C点，离开冷凝器的状
态点为D点。
A
B
hD
hC 焓
34
制冷循环分析—4. 制冷剂在节流装置中的等焓过程
节流过程－等焓过程：
压力
节流装置
•热力膨胀阀
D
•固定孔板
•可变孔板
A
• 液态制冷剂经过节流设备时压力降低，压力降低会导致很小一部分液态制冷剂蒸发，蒸发的制冷剂吸收气化潜热由液态变为气态，焓值增加，未蒸发的制冷剂为
100% 气体
焓
24
压 - 焓图——等温线
压力
90℃
60℃
A
40℃
B
CD
等温线：过冷液体区为垂直线，两相区为水平线，过热区几乎为垂线。
思考：A,B,C,D 四点温度谁高，谁低？
焓
25
压 - 焓图——等熵线压力
焓
0.28 0.29
等熵线
等熵线：向右上方倾斜的曲线
26
压 - 焓图——等容线压力
压力 A
制冷剂在压缩机内沿等熵线压缩
C 等熵压缩：
理想的可逆压缩过程
，没有能量损失，压
缩机的压缩功完全转
换为制冷剂的能量（
B
体现为制冷剂的焓值从hB增加到hC）。
焓 hB hC
33
制冷循环分析—3.制冷剂在冷凝器中的等压冷凝过程
压力
制冷剂把热量传给冷却水，自身能量降低，体现为焓值由hC降到Hd.
显热：物质不发生相变，仅由于温度改变而吸收/放出的热量。
比热：单位质量物质升高单位温度所需的热量（kj / kg℃）。
水水的比热： 1卡/ 克℃ ＝4.2 kj / kg℃＝1Btu/lb. ºF
加热
10
潜热
潜热：由于物质发生相变，而传递的热量。气化潜热量：单位质量液体蒸发成气体时所
吸收的热量。冷凝潜热量：单位质量气体冷凝成液体时所
释放的热量。举例：在24小时内，将1吨(2000磅)0℃的冰融化成
0℃的水，所吸收的热量为1冷吨（3.516 kw）。
11
液态－气态相变过程中，物质的三种状态：
过冷态（纯液态） —— 显热传热饱和态（气液混合态） —— 潜热传热过热态（纯气态） —— 显热传热
12
大气
过冷态（纯液态）
16
降低饱和温度的方法——降低系统压力
举例：真空泵将空气抽出容器。使容器内压力下降。此时与该压力对应的饱和温度低于100℃，这意味水不到100℃ 就能烧开。
真空泵
水沸腾真空度 29.67” 40 F
17
不同制冷剂饱和温度-饱和压力对应表
18
饱和温度、饱和压力
饱和温度/压力表的使用红色：真空度（in.Hg）黑色：表压力（psig）
C 蒸发部分的制冷剂提供了能
量，温度降低，焓值降低。
• 就整个制冷剂而言，在
节流过程中蒸发的能量来自
制冷剂本身，制冷剂焓值（
B
单位质量制冷剂所具有的能
量）不变。
• 经过节流，制冷剂压力降
焓
低，含气量增加，温度降低
35
制冷循环
压力
冷凝器
制冷剂向冷却水释放热量
节流装置
蒸发器
制冷剂从工艺介质吸收热量
焓 36
制冷循环分析—能量分析
压力 ③
冷凝器
D
节流装置
C
压缩机
蒸发器
A ①
B ②
h1
h2 h3
单位制冷剂从工艺介质吸收的热量单位制冷剂吸收的压缩功单位制冷剂向冷却水释放的热量
＋＝
制冷系数（COP）＝目的代价
制冷能力＝单位制冷剂压缩功
焓
等容线：向右上方倾斜的曲线，斜率比等熵线平坦。
2.0
3.0 等容线
27
压 - 焓图（R22）
28
三. 利用压焓图分析制冷循环
制冷剂的制冷循环
压缩机
冷却塔
冷却水
冷凝器
截流元件
蒸发器
冷冻（盐）水或工艺介质
末端设备
29
制冷循环分析—1.制冷剂在蒸发器中的蒸发过程
压力
蒸发器中的蒸发过程 —— 等压蒸发
