高考物理电磁学知识点之磁场基础测试题附答案

评卷人得分一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是()A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是()A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B 图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是()A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：安培力为：故：求和，有：故：故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则()A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：，又因为粒子在磁场中圆周运动的周期，可知粒子在磁场中运动的时间相等，故D正确，C错误；如图，粒子在磁场中做圆周运动，分别从P点和Q点射出，由图知，粒子运动的半径，又粒子在磁场中做圆周运动的半径知粒子运动速度，故A错误B正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式，周期公式，运动时间公式，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c点的导线所受安培力的方向()A. 与ab边平行，竖直向上B. 与ab边垂直，指向右边C. 与ab边平行，竖直向下D. 与ab边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a在c处的磁场方向垂直ac斜向下，b在c处的磁场方向垂直bc斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c点所受安培力方向为与ab边垂直，指向左边，D正确；7．下列说法中正确的是()A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD错误；8．在如图所示的平行板电容器中，电场强度E和磁感应强度B相互垂直，一带正电的粒子q以速度v沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。

高考物理电磁学知识点之磁场基础测试题及解析(6)一、选择题1．如图所示，ABC 为与匀强磁场垂直的边长为a 的等边三角形，比荷为e m 的电子以速度v 0从A 点沿AB 边射出（电子重力不计），欲使电子能经过AC 边，磁感应强度B 的取值为A ．B ＜03mv ae B ．B ＜02mv aeC ．B ＞03mv aeD ．B ＞02mv ae2．如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为N 1，现在磁铁上方中心偏左位置固定一通电导线，电流方向如图，当加上电流后，台秤读数为N 2，则以下说法正确的是（ ）A ．N 1＞N 2,弹簧长度将变长B ．N 1＞N 2,弹簧长度将变短C ．N 1＜N 2,弹簧长度将变长D ．N 1＜N 2,弹簧长度将变短3．科学实验证明，足够长通电直导线周围某点的磁感应强度大小I B k l，式中常量k >0，I 为电流强度，l 为该点与导线的距离。

如图所示，两根足够长平行直导线分别通有电流3I 和I （方向已在图中标出），其中a 、b 为两根足够长直导线连线的三等分点，O 为两根足够长直导线连线的中点，下列说法正确的是( )A ．a 点和b 点的磁感应强度方向相同B ．a 点的磁感应强度比O 点的磁感应强度小C ．b 点的磁感应强度比O 点的磁感应强度大D ．a 点和b 点的磁感应强度大小之比为5：74．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。

如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。

分别加速氘核和氦核，下列说法正确的是（ ）A．它们在磁场中运动的周期相同B．它们的最大速度不相等C．两次所接高频电源的频率不相同D．仅增大高频电源的频率可增大粒子的最大动能.其核心部分是分别与高频交流电源两极相连接的两5．回旋加速器是加速带电粒子的装置个D形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示,要增大带电粒子射出时的动能,则下列说法中正确的是( )A．减小磁场的磁感应强度B．增大匀强电场间的加速电压C．增大D形金属盒的半径D．减小狭缝间的距离6．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间7．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。

高中物理：磁场测试题(含答案)
1. 磁场中硬币的行为
一枚硬币在磁场中被放置在水平面上。

磁场方向指向纸面内，硬币受力情况如何？
A. 硬币不受力，保持静止。

B. 硬币受力向下，向外滚动。

C. 硬币受力向上，向内滚动。

D. 硬币受力向下，向内滚动。

答案：C
2. 带电粒子在磁场中的运动
一个带正电的粒子以与磁场垂直的速度进入磁场，磁场方向指向纸面内。

粒子在磁场中将运动成什么轨迹？
A. 圆形轨迹。

B. 直线轨迹。

C. 椭圆轨迹。

D. 螺旋轨迹。

答案：A
3. 磁感应强度的定义
磁感应强度的定义是什么？
A. 单位长度内的磁感应线数目。

B. 磁力对单位电荷的大小。

C. 磁场中单位面积垂直于磁力方向的大小。

D. 空间单位体积内的磁感应线数目。

答案：C
4. 磁场中电流的力学效应
在两根平行导线通过电流时，它们之间产生一个磁场。

这个磁场对导线有哪种力学效应？
A. 两根导线之间会相互吸引。

B. 两根导线之间会相互排斥。

C. 导线上会产生电压。

D. 导线会受到一个恒定的力。

答案：D
5. 磁场中的电流计测量原理
磁场中的电流计测量原理基于什么原理？
A. 磁感应强度和导线长度成正比。

B. 磁场中电流的方向与电流计示数成反比。

C. 电流计受力与磁感应强度成正比。

D. 磁感应强度和电流的大小成正比。

答案：C。

高三物理磁场基本性质常见磁场试题答案及解析1.如图，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流：a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。

关于这三点处的磁感应强度，下列判断正确的是A．a处的磁感应强度大小比c处的大B．b、c两处的磁感应强度大小相等C．a、c两处的磁感应强度方向相同D．b处的磁感应强度为零【答案】AD【解析】由右手定则可以判断，a、c两处的磁场是两电流在a、c处产生的磁场相加，但a距离两导线比c近，故a处的磁感应强度大小比c处的大，Ａ对；ｂ、c与右侧电流距离相同，故右侧电流对此两处的磁场要求等大反向，但因为左侧电流要求此两处由大小不同、方向相同的磁场，故b、c两处的磁感应强度大小不相等，B错；由右手定则可知，a处磁场垂直纸面向里，c处磁场垂直纸面向外，C错；b与两导线距离相等，故两磁场叠加为零，D对。

【考点】磁场叠加、右手定则2.彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是【答案】AB【解析】由安培定则可以判断，A中I1在线圈位置产生的磁场方向垂直纸面向里，I2在线圈位置产生的磁场方向向外，穿过线圈的磁通量可能为零，同理可以判断B中，I1在线圈位置产生的磁场方向垂直纸面向外，I2在线圈位置产生的磁场方向垂直纸面向里，穿过线圈的磁通量可能为零，A、B正确；C中I1、I2在线圈位置产生的磁场方向都垂直纸面向里，D中I1，I2在线圈位置产生的磁场方向都垂直纸面向外，C、D中穿过线圈的磁通量不可能为零．【考点】通电直导线周围磁场的方向。

3.如图所示，两根长直导线m、n竖直插在光滑绝缘水平桌面上的小孔P、Q中，O为P、Q连线的中点，连线上a、b两点关于O点对称，导线中通有大小、方向均相同的电流I．下列说法正确的是A．O点的磁感应强度为零B．a、b两点磁感应强度的大小Ba >BbC．a、b两点的磁感应强度相同D．n中电流所受安培力方向由P指向Q【答案】A【解析】根据安培右手定则，m在O点产生的磁场方向垂直ab连线向里，n在O点产生的磁场方向垂直ab连线向外，根据对称性，磁感应强度大小相等，磁场矢量和等于0，选项A对。

磁场基础测试题及答案高中一、选择题1. 磁场的基本性质是什么？A. 磁场对电荷有作用力B. 磁场对电流有作用力C. 磁场对磁体有作用力D. 所有以上选项2. 磁感应强度的单位是什么？A. 牛顿B. 特斯拉C. 安培D. 库仑3. 地磁场的方向是怎样的？A. 从地球内部指向外部B. 从地球外部指向内部C. 从北极指向南极D. 从南极指向北极4. 磁通量的定义是什么？A. 磁感应强度与面积的乘积B. 磁感应强度与线圈的乘积C. 磁感应强度与线圈面积的正弦值的乘积D. 磁感应强度与线圈面积的余弦值的乘积5. 洛伦兹力的方向如何确定？A. 与电荷运动方向相同B. 与电荷运动方向相反C. 垂直于电荷运动方向和磁场方向D. 与磁场方向相同二、填空题6. 地球的磁场是由______产生的。

7. 磁感应强度的定义式是______。

8. 磁场中某点的磁感应强度为1T，一个面积为1m²的线圈在该点垂直放置，则磁通量为______。

9. 磁铁的两个磁极分别是______和______。

10. 洛伦兹力的大小公式为______。

三、简答题11. 请简述安培环路定理的内容。

12. 描述磁铁在磁场中受力的情况。

四、计算题13. 一个长为2米的直导线，通有10安培的电流，求在距离导线1米处的磁感应强度。

答案：一、选择题1. D2. B3. C4. D5. C二、填空题6. 地球内部的液态外核7. B= \frac {F}{IL}8. 1Wb9. N极和S极10. F=qvB三、简答题11. 安培环路定理指出，穿过闭合回路的总磁通量等于该回路周围电流的代数和乘以磁常数μ₀。

12. 磁铁在磁场中受力的方向与磁场方向和磁铁的磁极有关，通常为磁铁的N极指向磁场方向，S极远离磁场方向。

四、计算题13. 根据毕奥-萨法尔定律，磁感应强度B= \frac {μ₀I}{2πr}，其中μ₀为磁常数，I为电流，r为距离。

将数值代入公式得：B= \frac {4π×10^{-7}×10}{2π×1} = 2×10^{-6}T。

高考物理新电磁学知识点之磁场经典测试题含答案解析(1)一、选择题1．如图所示，在水平放置的光滑绝缘杆ab上，挂有两个相同的金属环M和N．当两环均通以图示的相同方向的电流时，分析下列说法中，哪种说法正确（）A．两环静止不动 B．两环互相远离C．两环互相靠近 D．两环同时向左运动.其核心部分是分别与高频交流电源两极相连接的两2．回旋加速器是加速带电粒子的装置个D形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示,要增大带电粒子射出时的动能,则下列说法中正确的是( )A．减小磁场的磁感应强度B．增大匀强电场间的加速电压C．增大D形金属盒的半径D．减小狭缝间的距离3．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间4．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长5．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与υ无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a6．下列关于教材中四幅插图的说法正确的是（）A．图甲是通电导线周围存在磁场的实验。

高考物理新电磁学知识点之磁场基础测试题含答案解析一、选择题1．如图，放射源放在铅块上的细孔中，铅块上方有匀强磁场，磁场方向垂直于纸面向外．已知放射源放出的射线有α、β、γ三种．下列判断正确的是A．甲是α射线，乙是γ射线，丙是β射线B．甲是β射线，乙是γ射线，丙是α射线C．甲是γ射线，乙是α射线，丙是β射线D．甲是α射线，乙是β射线，丙是γ射线.其核心部分是分别与高频交流电源两极相连接的两2．回旋加速器是加速带电粒子的装置个D形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示,要增大带电粒子射出时的动能,则下列说法中正确的是( )A．减小磁场的磁感应强度B．增大匀强电场间的加速电压C．增大D形金属盒的半径D．减小狭缝间的距离3．如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等．有m a＝m b＜m c＝m d，以不等的速度v a＜v b＝v c＜v d进入速度选择器后有两种离子从速度选择器中射出，进入B2磁场，由此可判定( )A．射向P1的是a离子B．射向P2的是b离子C．射到A1的是c离子D．射到A2的是d离子4．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间5．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与υ无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a6．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。

高考物理电磁学知识点之磁场基础测试题含解析(1)一、选择题1．如图所示为质谱仪的原理图，一束粒子流由左端平行于P 1、P 2射入，粒子沿直线通过速度选择器，已知速度选择器的电场强度为E ，磁感应强度为B 1.粒子由狭缝S 0进入匀强磁场B 2后分为三束，它们的轨道半径关系为132r r r =<，不计重力及粒子间的相互作用力，则下列说法中正确的是（ ）A ．P 1极板带负电B ．能通过狭缝S 0的带电粒子的速率等于1B EC ．三束粒子在磁场B 2中运动的时间相等D ．粒子1的比荷11q m 大于粒子2的比荷22q m 2．为了降低潜艇噪音可用电磁推进器替代螺旋桨。

如图为直线通道推进器示意图。

推进器前后表面导电，上下表面绝缘，规格为：a ×b ×c =0.5m×0.4m×0.3m 。

空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B =10.0T ，方向竖直向下，若在推进器前后方向通以电流I =1.0×103A ，方向如图。

则下列判断正确的是（ ）A ．推进器对潜艇提供向左的驱动力，大小为4.0×103NB ．推进器对潜艇提供向右的驱动力，大小为5.0×103NC ．超导励磁线圈中的电流方向为PQNMP 方向D ．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能3．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。

通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l4．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长5．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。

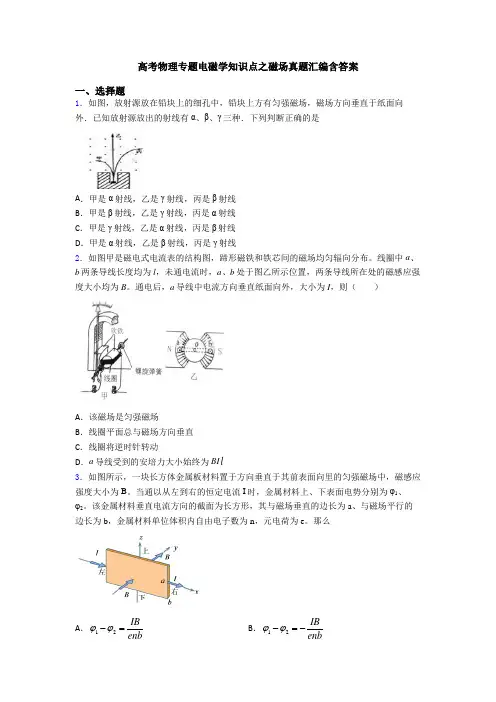

高考物理专题电磁学知识点之磁场真题汇编含答案一、选择题1．如图，放射源放在铅块上的细孔中，铅块上方有匀强磁场，磁场方向垂直于纸面向外．已知放射源放出的射线有α、β、γ三种．下列判断正确的是A．甲是α射线，乙是γ射线，丙是β射线B．甲是β射线，乙是γ射线，丙是α射线C．甲是γ射线，乙是α射线，丙是β射线D．甲是α射线，乙是β射线，丙是γ射线2．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。

通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l3．如图所示，一块长方体金属板材料置于方向垂直于其前表面向里的匀强磁场中，磁感应强度大小为B。

当通以从左到右的恒定电流I时，金属材料上、下表面电势分别为φ1、φ2。

该金属材料垂直电流方向的截面为长方形，其与磁场垂直的边长为a、与磁场平行的边长为b，金属材料单位体积内自由电子数为n，元电荷为e。

那么A．12IB enbϕϕ-=B．12IB enbϕϕ-=-C．12IB enaϕϕ-=D．12IB enaϕϕ-=-4．有关洛伦兹力和安培力的描述，正确的是（）A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行5．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与υ无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a6．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。

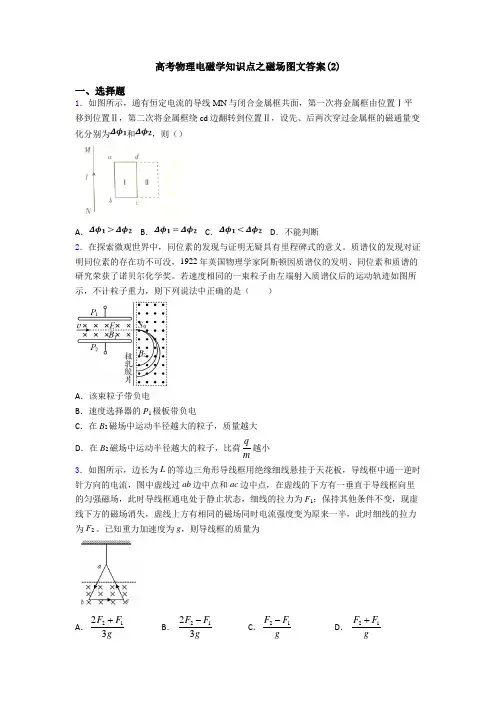

高考物理电磁学知识点之磁场图文答案(2)一、选择题1．如图所示，通有恒定电流的导线MN 与闭合金属框共面，第一次将金属框由位置Ⅰ平移到位置Ⅱ，第二次将金属框绕cd 边翻转到位置Ⅱ，设先、后两次穿过金属框的磁通量变化分别为和，则（）A ．B ．C ．D ．不能判断2．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。

质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（ ）A ．该束粒子带负电B ．速度选择器的P 1极板带负电C ．在B 2磁场中运动半径越大的粒子，质量越大D ．在B 2磁场中运动半径越大的粒子，比荷qm越小 3．如图所示，边长为L 的等边三角形导线框用绝缘细线悬挂于天花板，导线框中通一逆时针方向的电流，图中虚线过ab 边中点和ac 边中点，在虚线的下方有一垂直于导线框向里的匀强磁场，此时导线框通电处于静止状态，细线的拉力为F 1；保持其他条件不变，现虚线下方的磁场消失，虚线上方有相同的磁场同时电流强度变为原来一半，此时细线的拉力为F 2 。

已知重力加速度为g ，则导线框的质量为A ．2123F F g+ B ．2123F F g- C ．21F F g- D ．21F F g+4．如图所示，一块长方体金属板材料置于方向垂直于其前表面向里的匀强磁场中，磁感应强度大小为B。

当通以从左到右的恒定电流I时，金属材料上、下表面电势分别为φ1、φ2。

该金属材料垂直电流方向的截面为长方形，其与磁场垂直的边长为a、与磁场平行的边长为b，金属材料单位体积内自由电子数为n，元电荷为e。

那么A．12IB enbϕϕ-=B．12IB enbϕϕ-=-C．12IB enaϕϕ-=D．12IB enaϕϕ-=-5．如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2.5Ω，边长L＝0.3m，处在两个半径均为r＝0.1m的圆形匀强磁场中，线框顶点与右侧圆心重合，线框底边与左侧圆直径重合，磁感应强度B1垂直水平面向外；B2垂直水平面向里，B1、B2随时间t的变化如图乙所示，线框一直处于静止状态，计算过程中取π3=，下列说法正确的是（）A．线框具有向左的运动趋势B．t＝0时刻穿过线框的磁通量为0.5WbC．t＝0.4s时刻线框中感应电动势为1.5VD．0－0.6s内通过线框横截面电荷量为0.018C6．如图所示，在半径为R的圆形区域内，有匀强磁场，磁感应强度为B，方向垂直于圆平面（未画出）。
