第五章透镜及其应用第一节透镜一、透镜的概念：透镜是透明物质制成的、至少有一个面是球面的一部分的光学元件，光从空气进入透镜一侧以及从透镜的另一侧射出时各发生一次折射，并由此产生会聚或发散的效果。

二、透镜的分类（1）凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；（2）凹透镜：中间薄、边缘厚的透镜，如：近视镜片；（3）主光轴：通过透镜两个球面球心的直线叫做主光轴，每个透镜都有一条主光轴，主光轴用点划线表示。

（4）光心：同常位于透镜的几何中心；用“O”表示。

三、透镜对光的作用（1）凸透镜对光有会聚作用，所以凸透镜又称为会聚透镜。

凸透镜对光有会聚作用：指的是折射光的方向比入射光的方向更靠近主光轴，即通过凸透镜的光将向主光轴的方向偏折。

（2）凹透镜对光有发散作用，所以凹透镜又称为发散透镜。

凹透镜对光有发散作用：指的是折射光的方向比入射光的方向更偏离主光轴，即通过凹透镜的光将向远离主光轴方向偏折。

四、焦点和焦距（1）焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点；用“F”表示。

（2）焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f”表示。

如下图：注意：凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。

凸透镜：凸透镜能使跟主光轴平行的入射光线会聚于一点,叫实焦点 ,用“F”表示。

这一点到凸透镜的光心的距离叫焦距，用“f”表示。

一个凸透镜有 2 个焦点,它们位于凸透镜的两侧。

凹透镜：凹透镜能使跟主光轴平行的入射光线发散 ,且发散光的反向延长线相交在主光轴上的一点，这个点不是实际光的会聚点，所以叫做虚焦点，用F表示，凹透镜两侧各有一个虚焦点。

五、三条特殊光线（要求会画）：Ⅰ凸透镜(1)平行于主光轴的光线，经凸透镜后经过焦点；(2)经过凸透镜焦点的光线经凸透镜后平行于主光轴；(3)过光心的光线经透镜后传播方向不改变。

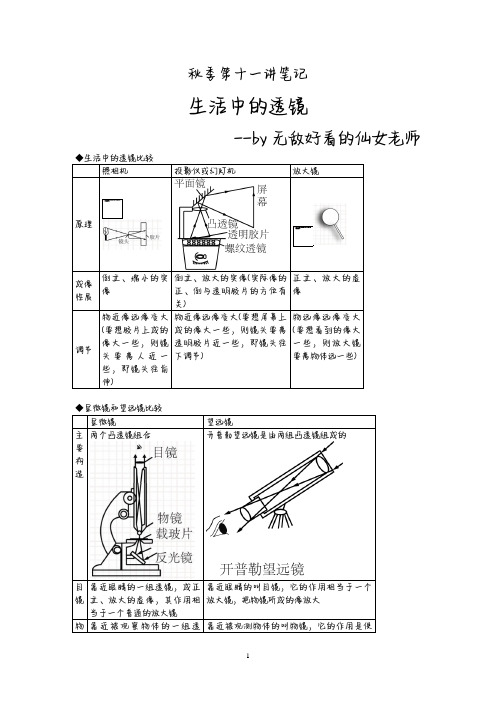

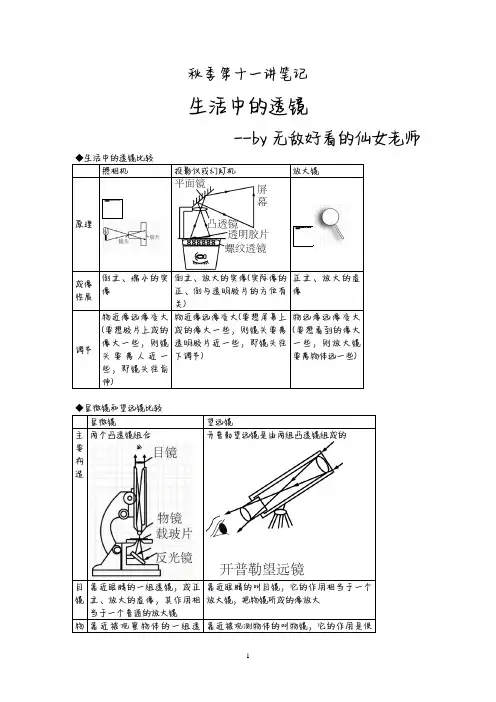

秋季第十一讲笔记
生活中的透镜
--by无敌好看的仙女老师照相机投影仪或幻灯机放大镜
倒立、缩小的实倒立、放大的实像(实际像的正立、放大的虚
显微镜望远镜
两个凸透镜组合开普勒望远镜是由两组凸透镜组成的
靠近眼睛的一组透镜，成正靠近眼睛的叫目镜，它的作用相当于一个
◆视力的娇正
1.近视眼
（1
）成因：晶状体凸出，焦距过小，对光会聚能力过强，只能看清近处物体
（2）矫正：佩戴凹透镜
2.远视眼
（1
（23.正常眼睛：
看近处物体，晶状体变厚，焦距小
看远处物体，晶状体变薄，焦距大。

第五章第1节透镜一、凸透镜和凹透镜1、透镜是利用光的折射原理制成的光学元件，由透明物质制成。

2、透镜的两个表面至少一个是球面的一部分。

3、透镜的光心与主光轴。

主光轴：透镜上通过两个球心的直线叫做主光轴。

光心（O）：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。

二、透镜对光的作用1、凸透镜对光的作用凸透镜对光有会聚作用，凸透镜又叫做会聚透镜。

2、凸透镜的焦点和焦距焦点（F）：平行于主轴的平行光通过凸透镜后会聚于一点。

焦距（f）：焦点到光心的距离。

小结：凸透镜有两个实焦点，两侧的两个焦距相等。

小结：凸透镜的焦距越小，透镜对光的会聚作用越强。

小结：光路可逆。

小结（特殊光线）：焦点处发出的一束光透过凸透镜后可以形成平行光。

小结：凸透镜对所有光都起会聚作用，但会聚后的光线不一定相交。

3、凹透镜对光的作用凹透镜对光有发散作用，凹透镜又叫做发散透镜。

4、凹透镜的焦点和焦距平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点（F）。

小结：凹透镜有两个虚焦点。

小结：光路可逆。

小结（特殊光线）：延长线在焦点处的一束光透过凹透镜后可以形成平行光。

小结：凹透镜对所有光都起发散作用，但发散后的光线不一定都散开。

三、透镜的原理通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折。

四、透镜的三条特殊光线1.通过光心的光线:传播方向不改变。

2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。

3.经过凸透镜焦点的光线:折射后平行于主光轴射出。

对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。

第2节生活中的透镜一、照相机1、主要构造（1）镜头：相当于凸透镜。

（2）胶片：相当于光屏。

（3）调节控制系统：①取景窗：观察所拍景物；②光圈环：控制进入镜头的光的多少；③快门：控制曝光时间。

④调焦环：调节镜头到胶片间的距离，即像距。

5.2 生活中的透镜照相机投影仪放大镜凸面镜成像原理像的倒立、减小、实像倒立、放大、实像正立、放大、虚像性质光路图透镜像偏小：物体凑近相机，暗像偏小：物体凑近镜头，像偏小：物体略微远离透不动箱拉长投影仪远离屏幕镜，适合调整眼睛地点时的像偏大：物体远离相机，暗像偏大：物体远离镜头，像偏大：物体略微凑近透调整箱缩短投影仪凑近屏幕镜，适合调整眼睛地点像偏小：镜头凑近物体物体像偏小：相机凑近物体，暗（地点降低），投影仪远像偏小：透镜稍远离物体，不动箱拉长离屏幕适合调整眼睛地点时的像偏大：相机远离物体，暗像偏大：镜头远离物体像偏大：透镜稍凑近物体，调整箱缩短（地点提升），投影仪靠适合调整眼睛地点近屏幕镜头相当于一个凸面镜。

镜头相当于一个凸面镜。

投电影要颠倒搁置。

其余像越小，像中包括的内容越平面镜的作用：改变光内容多。

路，使得射向天花板的光能够在屏幕上成像。

实像和虚像（见下列图）：照相机和投影仪所成的像，是光经过凸面镜射出后汇聚在那边所成的，假如把感光胶片放在那边，真的能记录下所成的像。

这类像叫做实像。

物体和实像分别位于凸面镜的双侧。

凸面镜成实像情形：实质光芒汇聚所形成的像，物和实像在凸面镜异侧。

凸面镜成虚像情形：不是由实质光芒汇聚所形成的像，物和虚像在凸面镜同侧。

小结：实像与虚像的差别（1）成像原理不一样实像：物体上每一点射出的光芒经反射或折射后，光芒汇聚到一点所成的像虚像：物体上每一点射出的光芒经反射或折射后，光芒发散，但其反方向延伸线订交与一点（2）承接方式不一样实像：能够用光屏承接，也能够用眼睛观看虚像：只好用眼睛观看。

第五章透镜及其应用知识点第一节透镜1、透镜分类：2、透镜对光的作用：光经过透镜后总是向较厚的一侧偏折(类比三棱镜折射图)（1）凸透镜对光有会聚作用，不是指光线经过凸透镜后一定会聚到一点，而是折射光线会偏向主光轴；（2）凹透镜对光有发散作用，是指光线经过凹透镜后，折射光线比原来入射光线更偏离主光轴。

日常生活中，盛水的透明瓶子，注满水的灯泡，以及叶片或玻璃板上水珠都可以等效为凸透镜，它们对光有会聚作用。

3、焦点和焦距:（1）凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点，这个点叫做焦点，用字母“F”表示；因为是实际光线会聚而成所以也叫实焦点，一个凸透镜有两个实焦点。

（2）凹透镜能使平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点，没有实际光线交于这点，故为虚焦点。

一个凹透镜有两个虚焦点。

任何一个透镜都有两个焦点，关于光心对称。

（3）利用太阳光测焦距的方法（平行光聚焦法）：取一个凸透镜正对着太阳光，再把纸片放在另一侧，来回移动纸片可以得到一个最小最亮的光斑，这个点就是凸透镜的焦点。

用刻度尺量出光斑到透镜光心的距离就是该凸透镜的焦距。

（4）凸透镜焦距长短反映了对光线的会聚能力强弱，焦距越短，会聚能力越强；凹透镜焦距越短，发散能力越强。

相同口径的凸透镜，表面越凸，焦距越短，会聚作用越强。

说明了凸透镜表面的凸起程度决定了它的焦距的长短；表面越凸，使光线偏折的越多，会聚作用越强，焦距越短．4、三条特殊光路图：第二节生活中的透镜1、照相机主要构造（1）镜头：相当于一个凸透镜。

（2）胶片：相当于光屏。

（3）调节控制系统：①取景窗：观察所拍景物；②光圈环：控制进入镜头的光的多少；③调焦环：调节镜头到胶片间的距离，即像距；④快门：控制曝光时间。

成像特点：①倒立缩小的实像；②物距大于像距；③物像位于镜头两侧。

适用规律：物近像远像变大2、投影仪①光源：增加投影片亮度，使投影更清晰②凹面镜：利用其会聚作用反射聚光后射向螺纹镜③螺纹透镜：利用其对光的会聚作用将影片各部分均匀照亮；④平面镜：改变光的传播方向，使像成在屏幕上成像特点：①倒立放大的实像；②物距小于像距；③物像位于镜头两侧。

5.2生活中的透镜实像和虚像（见下图）：照相机和投影仪所成的像，是光通过凸透镜射出后会聚在那里所成的，如果把感光胶片放在那里，真的能记录下所成的像。

这种像叫做实像。

物体和实像分别位于凸透镜的两侧。

凸透镜成实像情景：实际光线会聚所形成的像，物和实像在凸透镜异侧。

凸透镜成虚像情景：不是由实际光线会聚所形成的像，物和虚像在凸透镜同侧。

小结：实像与虚像的区别(1)成像原理不同实像：物体上每一点射出的光线经反射或折射后，光线会聚到一点所成的像虚像：物体上每一点射出的光线经反射或折射后，光线散发，但其反方向延长线相交与一点(2)承接方式不同实像：可以用光屏承接，也可以用眼睛观看虚像：只能用眼睛观看2019-2020学年八上物理期末试卷一、选择题1.某同学调节天平平衡时，未发现游码在标尺上2g处，始终无法调平天平，于是，她在左盘内放了 1g 沙子，终于通过平衡螺母把天平调平衡了，开始称量物体时，她在右盘放入20g祛码2个，5g祛码1个, 并将游码移到4g处，天平刚好再次平衡，则该物体的质量是（）A.49gB. 48gC. 45gD. 47g2.一个质量为0.25 kg的玻璃瓶，盛满水时称得质量是1.5kg,若盛满某液体时称得质量是1.75kg,那B. 1.2X10 kg/mC. 1.16X10 kg/mD. 1.0X10 kg/m3.一个物体在凸透镜前20cm处时，在透镜另一侧的光屏上成一个倒立、缩小的实像，则该凸透镜的焦距f符合A. 10cm VfV20cmB. f>10cmC. fV10cmD. f>20cm4.构建思维导图是整理知识的重要方法，如图是小金复习光学知识时构建的思维导图，图中I处可补充的现象是（）。

A.镜子中的“自己”B.湖水有青山的倒影C.阳光下绿树的影子D.岸上的人看到水中的“鱼”5.用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。

第五章透镜及其应用第一节透镜一、透镜的分类1、中间厚、边缘薄的透镜叫凸透镜；中间薄、边缘厚的透镜叫凹透镜。

2、通过两个球面球心的直线叫做主光轴，简称主轴；主轴上有个特殊的点，通过这个点的光传播方向不改变，这个点叫做光心。

3、镜的分类：二、透镜对光的作用1、凸透镜对光有会聚作用，即光折射后偏向主轴；因此，凸透镜也叫会聚透镜。

2、凹透镜对光有发散作用，即光折射后偏离主轴；因此，凹透镜也叫发散透镜。

三、焦点和焦距1、凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点，这个点叫做焦点，用字母“F”表示；2、焦点到光心的距离叫做焦距，用字母“f”表示；焦距越短，会聚作用越强。

3、凸透镜的两侧各有一个焦点，它们到光心的距离相等。

4、凹透镜的焦点是平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点，没有实际光线交于这点，故为虚焦点。

四、三种特殊光线1、过光心的光线，经透镜折射后，其传播方向不改变；2、平行于主轴的光线，经凸透镜折射后将会聚于异侧焦点，（利用这一点可测凸透镜的焦距）经凹透镜折射后将变得发散，其折射光线的反向延长线过同侧焦点；3、对凸透镜来说，从焦点发出的光经凸透镜折射后将平行主轴射出；对凹透镜来说，延长线过焦点的光经凹透镜折射后将平行主轴射出。

第二节生活中的透镜一、照相机1、镜头的作用就相当于一个凸透镜。

来自物体（人或景物）的光经镜头折射后会聚在胶片上，形成被照物体的像。

2、照相机工作原理：当物距（物体到光心的距离，用“U”表示）大于2倍焦距时，成倒立、缩小的实像（实际光线会聚而成的像）。

二、投影仪1、镜头的作用就也相当于一个凸透镜。

来自投影片（物体）的光，经凸透镜折射后会聚于天花板上，形成图案的像。

2、投影仪的工作原理：当物距小于2倍焦距大于焦距时，成倒立、放大的实像。

三、放大镜1、实质：放大镜实质上是一个焦距较短的凸透镜。

2、使用方法：把放大镜放在物体跟眼睛之间，适当调整距离，就可以看清物体的细微之处，起到放大图像的作用。

第五章透镜及其应用第一节透镜一、透镜的分类1、中间厚、边缘薄的透镜叫凸透镜；中间薄、边缘厚的透镜叫凹透镜。

2、通过两个球面球心的直线叫做主光轴，简称主轴；主轴上有个特殊的点，通过这个点的光传播方向不改变，这个点叫做光心。

3、镜的分类：二、透镜对光的作用1、凸透镜对光有会聚作用，即光折射后偏向主轴；因此，凸透镜也叫会聚透镜。

2、凹透镜对光有发散作用，即光折射后偏离主轴；因此，凹透镜也叫发散透镜。

三、焦点和焦距1、凸透镜能使跟主轴平行的光线折射后会聚于主轴上的某一点，这个点叫做焦点，用字母“F”表示；2、焦点到光心的距离叫做焦距，用字母“f”表示；焦距越短，会聚作用越强。

3、凸透镜的两侧各有一个焦点，它们到光心的距离相等。

4、凹透镜的焦点是平行于主轴的光线折射后的折射光线的反向延长线交于主轴上的点，没有实际光线交于这点，故为虚焦点。

四、三种特殊光线1、过光心的光线，经透镜折射后，其传播方向不改变；2、平行于主轴的光线，经凸透镜折射后将会聚于异侧焦点，（利用这一点可测凸透镜的焦距）经凹透镜折射后将变得发散，其折射光线的反向延长线过同侧焦点；3、对凸透镜来说，从焦点发出的光经凸透镜折射后将平行主轴射出；对凹透镜来说，延长线过焦点的光经凹透镜折射后将平行主轴射出。

第二节生活中的透镜一、照相机1、镜头的作用就相当于一个凸透镜。

来自物体（人或景物）的光经镜头折射后会聚在胶片上，形成被照物体的像。

2、照相机工作原理：当物距（物体到光心的距离，用“U”表示）大于2倍焦距时，成倒立、缩小的实像（实际光线会聚而成的像）。

二、投影仪1、镜头的作用就也相当于一个凸透镜。

来自投影片（物体）的光，经凸透镜折射后会聚于天花板上，形成图案的像。

2、投影仪的工作原理：当物距小于2倍焦距大于焦距时，成倒立、放大的实像。

三、放大镜1、实质：放大镜实质上是一个焦距较短的凸透镜。

2、使用方法：把放大镜放在物体跟眼睛之间，适当调整距离，就可以看清物体的细微之处，起到放大图像的作用。

精品基础教育教学资料，仅供参考，需要可下载使用！
《透镜及其应用》
一、光的折射
1、定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。

2、光的折射定律：
⑴折射光线，入射光线和法线在同一平面内。

⑵折射光线和入射光线分居与法线两侧。

⑶光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射。

光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射。

光从空气垂直射入（或其他介质射出），折射角=入射角= 0 度。

二、透镜
1、名词：薄透镜：透镜的厚度远小于球面的半径。

主光轴：通过两个球面球心的直线。

光心：（O）即薄透镜的中心。

性质：通过光心的光线传播方向不改变。

焦点（F）：凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫焦点。

焦距（f）：焦点到凸透镜光心的距离。

三、凸透镜成像规律
凸透镜成像规律表:
物距像的性质像距应用
倒、正放、缩虚、实
u>2f 倒立缩小实像f
f2f 幻灯机
uu 放大镜
四、眼睛和眼镜
近视及远视的矫正:近视眼要戴凹透镜,远视眼要戴凸透镜.
五、显微镜和望远镜。

第五章 透镜及其应用第1节 透镜 一、分类★1、凸透镜和凹透镜凸透镜：中间厚边缘薄的透镜叫凸透镜。

如：放大镜、老花镜、照相机的镜头等 凹透镜：中间薄边缘厚的透镜叫凹透镜。

如：近视眼镜 2、透镜的主轴和光心/ 主轴：通过两个球面球心的直线叫做主光轴，简称主轴。

★ 光心（O ）★3、透镜对光的作用二、透镜的焦点和焦距 1、凸透镜的焦点和焦距1凸透镜的焦点（F ）。

凸透镜有2 2 2、凹透镜的虚焦点和焦距1)主光轴上一点，叫虚焦点(F)。

2★3 ★怎样利用太阳光测量凸透镜的焦距？（如下方右图）将凸透镜放在太阳阳光下，让太阳光垂直于镜面。

在凸透镜另一侧放置一张白纸板，改变纸板和透镜之间的距离，使 太阳光在纸板上形成最小最亮的光斑。

这时用刻度尺量出凸透镜与 纸板间的距离，这个距离就是凸透镜的焦距。

★三、作图(画凸透镜三条特殊入射光线的出射光线) 1、凸透镜的三条特特殊光线C 1C 2（主轴）F F O f f 1、通过（凸透镜）光心的光线,传播方向不变。

2、与主轴平行的光线，通过凸透镜后穿过焦点。

3、经过焦点的光线，通过凸透镜后与主轴平行。

f F第2节 生活中的透镜 1、照相机★ 1）照相机的镜头相当于一个凸透镜，胶卷相当于光屏。

★ 2）照相机成像的特点：物体照相机较远（u>2f ），成倒立 缩小的实像 2、投影仪★1）投影仪成像的特点：物体离投影仪的镜头比较近（1f<u<2f ）， 成倒立、放大的实像。

(如右图)★2）平面镜的作用： 改变光的传播方向 。

3、放大镜 实质：凸透镜★成像特点：物体离放大的镜头距离小于一倍焦距（u<f ），成正立、放大的虚像。

★二、实像和虚像（区分）①实像是实际光线会聚而形成的,实像既可以用眼睛观察，也可以被光屏接收到。

如：小孔成像、照相机的像、投影仪的像②虚像是实际光线的反向延长线会聚而形成的, 虚像可以用眼睛观察到，但不能被光屏接收到，不能在光屏上呈现。
