风管面积及支架法兰计算表

风管面积及支架法兰计算风管是指用于输送、分配和排放气体的管道系统，广泛应用于建筑、工业和航空等领域。

风管的面积和支架法兰计算是风管设计和安装中的重要步骤，有助于确保风管的安全可靠运行。

本文将从风管面积和支架法兰计算两个方面进行详细介绍。

一、风管面积计算风管面积计算是确定风管尺寸和选择适当风管尺寸的基础。

计算风管面积时要考虑风管的气流速度、压力损失以及输送气体的特性等因素。

1.确定风管尺寸的基本原则是满足规定的风速和压力损失限制。

根据气流速度和规定的压力损失限制，可以计算出风管的最小有效面积。

2.计算风管面积时可以使用公式：A=Q/V，其中A表示风管的横截面积，Q表示风量，V表示风速。

通过测量风量和风速，可以计算出风管的面积。

3.风管的形状和尺寸对风管面积的计算也有影响。

常见的风管形状有矩形、圆形和椭圆形等。

不同形状的风管面积计算方法有所不同，需要根据具体情况选择适当的计算方法。

4.此外，还需要考虑风管的厚度和材料的选择。

风管的厚度和材料对风管的面积和性能有直接影响，需要根据实际情况进行合理选择。

支架法兰计算是为了确保风管安装时的稳定性和安全性。

风管需要使用支架和法兰进行固定和连接，支架和法兰的计算主要涉及到支架数量、支承点位置和固定方式等。

1.风管的支架计算要根据风管的尺寸、重量和安装高度等因素进行。

一般情况下，风管的支架间距不宜超过2m，以确保风管的稳定性。

2.风管支架的数量也要考虑风管的长度和弯曲情况。

风管长度较长或有多个弯曲，需要增加支架数量以分散重量和确保风管的稳定。

3.风管的法兰计算主要涉及法兰尺寸和法兰型号的确定。

根据风管的尺寸和连接需求，选择相应的法兰尺寸和型号。

法兰的选择要保证连接牢固、密封性好，以确保风管系统的正常运行。

4.风管的固定方式也是支架法兰计算的一部分。

常见的固定方式有螺栓固定、焊接固定和拉杆固定等。

根据具体要求和实际情况，选择合适的固定方式。

风管面积和支架法兰计算对于风管的设计和安装具有重要的意义。

目录一、热风管道一般计算 (4)1．热风管道管径计算 (4)（1）一般地区 (4)（2）高海拔地区 (4)2．管道不同状况下的风速 (4)3．热风管道标准管径及法兰尺寸 (5)4．管道管径与壁厚关系 (6)5．管道阻力计算 (6)（1）阻力计算公式 (6)（2）摩擦阻力系数λ计算 (7)（3）局部阻力系数“ξ”值 (9)（4）阻力平衡计算 (9)二、管道重量计算 (11)1、圆形风管自重 (11)2、保温材料重量 (11)3、风管内积灰重量 (12)4、事故荷载系数 (12)三、膨胀节选型计算 (13)1、膨胀节的作用 (13)（1）金属膨胀节构造及用途 (13)（2）非金属膨胀节构造及用途 (13)（3）膨胀节技术参数 (14)2、膨胀节选型计算 (15)（1）膨胀量计算 (15)（2）膨胀节自振频率计算 (16)（3）膨胀节推力计算 (17)（4）膨胀节预拉伸计算 (18)3、膨胀节的安装位置及注意事项 (18)（1）安装位置 (18)（2）安装注意事项 (18)四、管道支座及支架 (19)1、支座形式 (19)（1）固定支座 (19)（2）滑动支座 (19)（3）导向支座 (19)2、支座设置位置 (19)3、管道支架形式 (20)（1）普通钢支架 (20)（2）铰杆支架 (21)（3）支架的位置 (21)4、管道支座受力计算 (22)（1）计算步骤 (22)（2）同一平面内单一风管支座计算 (22)（3）空间分叉风管支座计算 (25)（4）支座间允许最大跨度计算 (29)五、管道及收尘设备保温计算 (32)1、热风管道保温层厚度 (32)2、收尘设备保温层厚度 (33)3、设备保温经济厚度 (34)4、常用保温材料性能表 (36)六、热风管道工艺布置要求 (37)七、附录表：附录（一）常用设备风量，含尘浓度积气体温度 (39)附录（二）除尘管道计算表 (40)附录（三）常用管件局部阻力系数表 (41)附录（四）膨胀节选型表 (55)附录（五）管道支座选型表 (68)一、热风管道一般计算1．热风管道管径计算对于海拔高度<500m 的一般地区及高海拔地区其计算公式如下： （1） 一般地区 （2） 高海拔地区D-----管径，m ；Q t ------般地区工况风量，m 3/h ； Q Lg ----高海拔地区工况风量，m 3/h ；υ------管道风速，m/s 。

风管计算规则1、管道工程量计算。

风管制作安装按图示不同规格以展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积，定额计量单位为“10㎡”。

圆管F=ЛDL矩形管F=SL式中：F—风管展开面积（㎡）D—圆形风管直径（m）S—矩形风管周长（m）L—管道中心线长度（m）Л—表示工程量计算时，风管长度一律以施工图中心线为准（立管与支管以其中心线交点划分），包括弯头、三通、四通、变径管、天圆地方等管件的长度，但不包括部件（如阀门）所占长度。

直径和周长按设计图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。

计算风管长度时，应扣除的部件长度为：蝶阀L=150㎜；对开式多叶调节阀L=210㎜；圆形风管防火阀L=D+240㎜（D为风管直径）；矩形风管防火阀L=B+240㎜（B为风管高度）；止回阀L=300㎜；密闭式斜插板阀L=D+200㎜（D为风管直径）。

2、风管导流叶片的工程量均按图示叶片面积计算。

3、柔性软风管安装工程量按图示管道中心线长度以“m”为单位计量，柔性软风管阀门安装以“个”为单位计量。

4、软管（帆布接口）制作安装工程量，按图示尺寸以“m”为单位计量。

5、风管检查孔工程量，按定额附录四“国际通风部件标准质量表”计算。

6、风管测定孔制作安装工程量，按其型号以“个”为单位计量。

通风空调管道、设备筒体刷油及绝热工程通风空调管道、设备筒体刷油及绝热工程应执行《全国统一安装工程预算定额》第十一册相应子目。

1、管道、设备筒体的除锈、刷油⑴管道、设备筒体的除锈、刷油工程量以表面积“㎡”为单位计量。

⑵通风空调部件和吊托支架的除锈、刷油工程量，以质量“㎏”为单位计量。

⑶各种管件、阀门及设备上人孔、管口凸出部分的除锈、刷油已综合考虑在定额内，不另行计算。

2、管道、设备筒体的防腐⑴管道、设备筒体的防腐工程量以表面积“㎡”为单位计算。

⑵阀门、弯头、法兰的防腐工程量以表面积“㎡”为单位计量。

①阀门表面积计算公:S=Л×D××K×N式中：D—直径K—N—阀门个数Л—②弯头表面积计算公式：S=Л×D××2Л×N/B式中：D—直径N—弯头个数B—90°弯头 B=4，45°弯头B=8Л—③法兰表面积计算公式：S=Л×D××K×N式中：D—直径K—N—法兰个数B—90°弯头 B=4, 45°弯头B=8④设备和管道法兰翻边工程量计算公式：S=Л×(D+A)×A式中：D—直径A—法兰翻边宽。

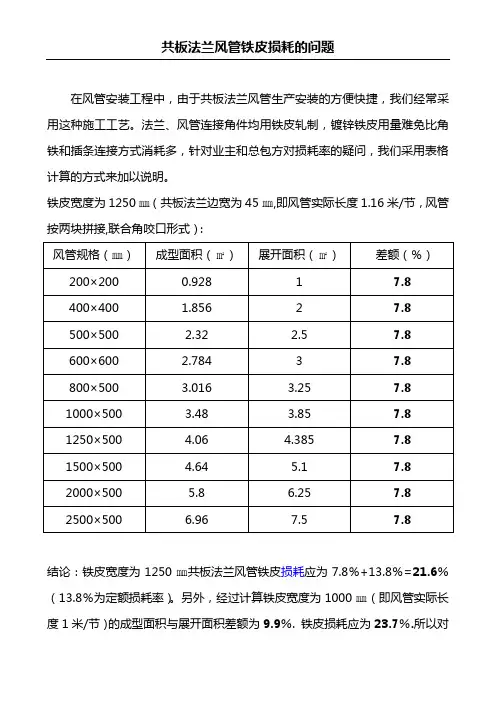

在风管安装工程中，由于共板法兰风管生产安装的方便快捷，我们经常采用这种施工工艺。

法兰、风管连接角件均用铁皮轧制，镀锌铁皮用量难免比角铁和插条连接方式消耗多，针对业主和总包方对损耗率的疑问，我们采用表格计算的方式来加以说明。

铁皮宽度为1250㎜（共板法兰边宽为45㎜,即风管实际长度1.16米/节，风管按两块拼接,联合角咬口形式）：
结论：铁皮宽度为1250㎜共板法兰风管铁皮损耗应为7.8％+13.8％=21.6％（13.8％为定额损耗率）。

另外，经过计算铁皮宽度为1000㎜（即风管实际长度1米/节）的成型面积与展开面积差额为9.9％. 铁皮损耗应为23.7％.所以对
镀锌铁皮的预算我们是成型面积乘以1.2的系数。

通风工程量计算规则一、通风管道工程量计算规则1、风管工程量计算，不分材质均以施工图示风管中心线长度为准，按风管不同断面形状（圆、方、矩）的展开面积计算，以平方米计量。

①、圆形风管展开面积，不扣除检查孔、测定孔、送风口、吸风口等所占面积，咬口重叠所占面积，咬口重叠部分也不增加。

②风管长度计算，一律以施工图所示中心线长度为准，包括弯头、三通、变径管、天圆地方管件长度。

支管长度以支管中心线与主管中心线交接点为分界点。

风管长度不包括部件所占长度，其部件长度值见下表：序号部件名称部件长度1 蝶阀1502止回阀3003 密闭式对开多叶调节阀2104圆形风管防火阀D+2405矩形风管防火阀B+240注：D 为风管外径，B 为方风管外边高。

③、风管制作与安装定额包括：弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊架、托架、支架的制作与安装。

未计价材料计算了钣材料，而法兰和支架、吊架、托架按定额规定计算其价值后，还要计算其材料数量，并按规格、品种列入材料汇总表中。

风管制作与安装定额不包括：过跨风管的落地支架制作安装。

落地支架以“千克”计量,使用第九篇《通风空调工程》定额第七章设备支架子目。

④、净化通风管道及部件制作与安装，工程量计算方法与一般通风管道相同，用相应定额。

但是零部件安装要计算净化费，按相应部件子目安装基价的35%作为净化费，其中人工费占40%。

对净化管道与建筑物缝隙之间所作的精华密封处理，按实计算费用。

⑤、塑料风管、管件制作需要热煨，其木制胎具时，按一等枋材计价摊销。

当风管工程量在30 平方米以上时，摊销0.06M3/10M2 ；30 平方米以下的按0.09 M3/10M2。

⑥、当风管、管件、部件、非标准设备发生场外运输时，在场外生产的施工组织设计方案必须经过审批，其运输费按下方法计算：运费=车次数＞车核定吨位R吨千米单价＞里程车次数=加工件总质量/车次核定吨位＞装载系数：非标准设备及通风部件为0 . 7;通风管及关件为0 . 5。

表4。

2。

1—1 钢板风管板材厚度（mm）注:1.螺旋风管的钢板厚度可减小10％～15%。

2.排烟系统风管钢板厚度可按高压系统。

3.特殊除尘系统风管钢板厚度应符合设计要求。

4.不适用于地下人防与防火隔板的预埋管。

表4。

2.6-1 金属园形风管法兰及螺栓规格（mm）表4。

2。

6—2 金属矩形风管法兰及螺栓规格（mm）表4.2.1—2 高、中、低压系统不锈钢板风管板材厚度（mm）不锈钢法兰材料规格（GB50243—97）表4。

2.1-3 中、低压系统铝板风管板材厚度（mm)铝法兰材料规格(GB50243-97)表4.2。

2-1 中、低压系统聚氯乙烯园形风管板材厚度（mm）表4.2。

7-1 聚氯乙烯园形风管法兰及螺栓规格（mm）表4.2。

2—2 中、低压系统聚氯乙烯矩形风管板材厚度（mm)表4.2.7-2 聚氯乙烯矩形风管法兰及螺栓规格（mm）表4。

2.2—3 中、低压系统有机玻璃钢风管板材厚度（mm）表4.2。

2-4 中、低压系统无机玻璃钢风管板材厚度(mm）表4.2。

7—3 有机、无机玻璃钢风管法兰及螺栓规格（mm）风管的支架如何计算风管的量已经计算出来了，但是风管支架怎么计算呢？有没有什么规范、要求之类的？答：你看看定额的计算规则一、薄钢板通风管道制作与安装的有关说明：5.薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作用工,但不包括过跨风管落地支架。

落地支架执行设备支架项目。

二、净化通风管道制作安装的有关说明：1。

净化通风管道制作安装子目中包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架，不包括过跨风管落地支架。

落地支架执行设备支架项目。

三、不锈钢板通风管道制作安装的有关说明：2.不锈钢吊托支架使用本章的项目. 4.风管制作安装项目中包括管件，但不包括法兰和吊托支架；法兰和吊托支架应单独列项计算执行相应项目。

四、铝板通风管道制作安装的有关说明：2.风管制作安装项目中包括管件，但不包括法兰和吊托支架；法兰和吊托支架应单独列项计算执行相应项目。
