真空蒸镀非金属薄膜工艺
基本原理
真空蒸镀非金属薄膜工艺基于物理气相沉积的原理，通过在真
空环境中加热非金属材料，使其蒸发成气体，然后在基底材料表面
形成薄膜层。
这种工艺可以控制薄膜的厚度和成分，从而实现不同
性能的涂层。
应用领域
真空蒸镀非金属薄膜工艺在以下领域得到广泛应用：
- 光学器件：用于制备光学膜片，例如透镜、滤波器、反射镜等。
- 电子器件：用于制备电子元件的保护层、传感器的增强层等。
- 化学材料：用于改善化学材料的稳定性、耐腐蚀性等。
制备步骤
真空蒸镀非金属薄膜的制备步骤如下：
1. 准备基底材料：选择适合的基底材料，清洗和处理其表面，
以提供良好的粘附性。
2. 准备蒸发源：选择适合的非金属材料作为蒸发源，将其加热至蒸发温度。
3. 建立真空环境：将制备系统放入真空腔室中，泵出大部分空气，以建立高真空环境。
4. 沉积薄膜：通过控制蒸发源的温度和时间，将蒸发的非金属材料沉积在基底材料表面，形成薄膜层。
5. 测量和分析：对所制备的薄膜进行性能测试和分析，以确保其满足要求。
总结
真空蒸镀非金属薄膜工艺是一种重要的表面涂层技术，具有广泛的应用领域。
通过了解其基本原理和制备步骤，我们可以更好地理解和应用该工艺。
在实际应用中，我们需要根据具体需求选择合适的非金属材料和工艺参数，以实现所需的涂层效果。
简述真空蒸发镀膜技术的特点及分类真空蒸发镀膜技术是一种常用的表面处理技术，通过在真空环境下加热材料，使其蒸发并沉积在基材表面形成薄膜的过程。
该技术具有许多特点，并可以根据不同的应用需求进行分类。
真空蒸发镀膜技术的特点如下：1. 高纯度：在真空环境下进行材料蒸发，可以避免杂质的污染，制备出高纯度的薄膜。
2. 薄膜均匀性好：通过调节蒸发源的位置和角度，可以在基材表面均匀沉积薄膜，使得薄膜的厚度均匀一致。
3. 膜层致密性好：由于真空环境下的蒸发可以减少气体的存在，使得薄膜的密度较高，致密性好，可以提高薄膜的物理性能。
4. 可控性强：通过调节蒸发源的温度和蒸发速率，可以控制薄膜的成分和厚度，实现对薄膜性能的调控。
5. 适用性广泛：真空蒸发镀膜技术可以用于各种基材的表面处理，包括金属、陶瓷、玻璃等材料。
根据不同的应用需求，真空蒸发镀膜技术可以分为以下几类：1. 光学薄膜：光学薄膜是真空蒸发镀膜技术中应用最广泛的一类。
通过控制薄膜的厚度和折射率，可以制备出具有特定光学性能的薄膜，如反射膜、透明导电膜等。
2. 保护膜：真空蒸发镀膜技术可以制备出具有优良耐腐蚀性能的薄膜，用于保护基材表面不受外界环境的侵蚀。
例如，在金属表面镀覆一层铬膜，可以提高金属的耐腐蚀性能。
3. 功能膜：真空蒸发镀膜技术可以制备出具有特定功能的薄膜，如硬质涂层、磁性薄膜、防反射膜等。
这些功能膜可以赋予基材特殊的性能，扩展其应用领域。
4. 生物医学膜：真空蒸发镀膜技术可以制备出生物相容性好、具有生物医学功能的薄膜，如生物陶瓷涂层、生物可降解薄膜等。
这些薄膜可以用于医疗器械、组织工程等领域。
真空蒸发镀膜技术具有高纯度、薄膜均匀性好、膜层致密性好、可控性强和适用性广泛等特点。
根据不同的应用需求，可以将其分类为光学薄膜、保护膜、功能膜和生物医学膜等。
随着科学技术的不断发展，真空蒸发镀膜技术在材料科学、光学工程、生物医学等领域的应用前景将更加广阔。
真空蒸镀讲义真空蒸镀真空蒸镀法（简称真空蒸镀）是在真空室中，加热蒸发器中待形成薄膜的原材料，使其原子或分子从表面气化逸出，形成蒸气流，入射到基体表面，凝结形成固态薄膜的方法。
由于真空蒸镀法主要物理过程是通过加热蒸发材料而产生，所以又称热蒸发法。
采用这种方法制造薄膜，已有几十年的历史，用途十分广泛。
介绍蒸发原理、蒸发源的发射特性、膜厚测量与有关蒸发的工艺技术。
§1―1真空蒸发原理真空蒸镀的特点、原理与过程真空蒸镀设备比较简单、操作容易；制成的薄膜纯度高、质量好，厚度可较准确控制；成膜速率快、效率高，用掩模可以获得清晰图形；薄膜的生长机理比较单纯。
主要缺点是，不容易获得结晶结构的薄膜，所形成薄膜在基板上的附着力较小，工艺重复性不够好等。
图1-1为真空蒸镀原理示意图。
主要部分有：（1）真空室，为蒸发过程提供必要的真空环境；（2）蒸发源或蒸发加热器，放置蒸发材料并对其进行加热；（3）基板，用于接收蒸发物质并在其表面形成固态蒸发薄膜；（4）基板图1-1 真空蒸发镀膜原理示意图加热器及测温器等。
真空蒸镀包括以下三个基本过程：（1）加热蒸发过程。
包括由凝聚相转变为气相的相变过程。
每种蒸发物质在不同温度时有不相同的饱和蒸气压；蒸发化合物时，其组分之间发生反应，其中有些组分以气态或蒸气进入蒸发空间。
（2）气化原子或分子在蒸发源与基片之间的输支，即这些粒子在环境气氛中的飞行过程。
（3）蒸发原子或分子在基片表面上的淀积过程，即是蒸气凝聚、成核、核生长、形成连续薄膜。
上述过程都必须在空气非常稀薄的真空环境中进行。
否则，蒸发物原子或分子将与大量空气分子碰撞，使膜层受到严重污染，甚至形成氧化物；或者蒸发源被加热氧化烧毁；或者由于空气分子的碰撞阻挡，难以形成均匀连续的薄膜。
§1-2 蒸发源的蒸发特性及膜厚分布在真空蒸镀过程中，能否在基板上获得均匀膜厚，是制膜的关键问题。
基板上不同蒸发位置的膜厚，取决于蒸发源的蒸发特性、基板与蒸发源的几何形状、相对位置以及蒸发物质的蒸发量。

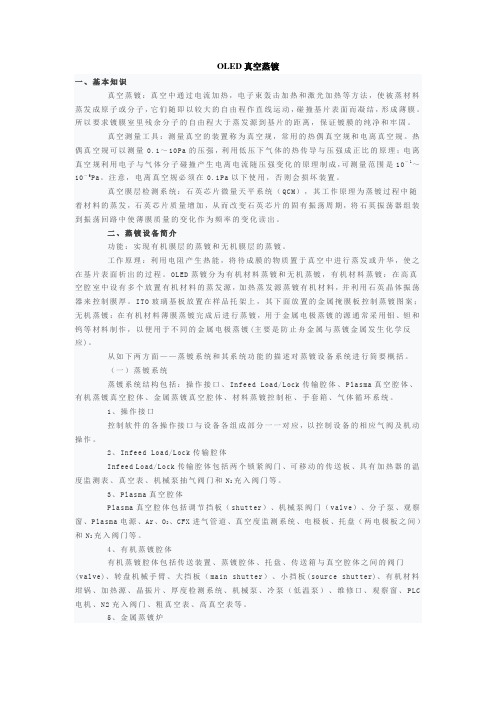

OLED真空蒸镀一、基本知识真空蒸镀：真空中通过电流加热，电子束轰击加热和激光加热等方法，使被蒸材料蒸发成原子或分子，它们随即以较大的自由程作直线运动，碰撞基片表面而凝结，形成薄膜。
所以要求镀膜室里残余分子的自由程大于蒸发源到基片的距离，保证镀膜的纯净和牢固。
真空测量工具：测量真空的装置称为真空规，常用的热偶真空规和电离真空规。
热偶真空规可以测量0.1～10Pa的压强，利用低压下气体的热传导与压强成正比的原理；电离真空规利用电子与气体分子碰撞产生电离电流随压强变化的原理制成，可测量范围是10－1～10－6Pa。
注意，电离真空规必须在0.1Pa以下使用，否则会损坏装置。
真空膜层检测系统：石英芯片微量天平系统（QCM），其工作原理为蒸镀过程中随着材料的蒸发，石英芯片质量增加，从而改变石英芯片的固有振荡周期，将石英振荡器组装到振荡回路中使薄膜质量的变化作为频率的变化读出。
二、蒸镀设备简介功能：实现有机膜层的蒸镀和无机膜层的蒸镀。
工作原理：利用电阻产生热能，将待成膜的物质置于真空中进行蒸发或升华，使之在基片表面析出的过程。
OLED蒸镀分为有机材料蒸镀和无机蒸镀，有机材料蒸镀：在高真空腔室中设有多个放置有机材料的蒸发源，加热蒸发源蒸镀有机材料，并利用石英晶体振荡器来控制膜厚。
ITO玻璃基板放置在样品托架上，其下面放置的金属掩膜板控制蒸镀图案；无机蒸镀：在有机材料薄膜蒸镀完成后进行蒸镀，用于金属电极蒸镀的源通常采用钼、钽和钨等材料制作，以便用于不同的金属电极蒸镀(主要是防止舟金属与蒸镀金属发生化学反应)。
从如下两方面——蒸镀系统和其系统功能的描述对蒸镀设备系统进行简要概括。
（一）蒸镀系统蒸镀系统结构包括：操作接口、Infeed Load/Lock传输腔体、Plasma真空腔体、有机蒸镀真空腔体、金属蒸镀真空腔体、材料蒸镀控制柜、手套箱、气体循环系统。
1、操作接口控制软件的各操作接口与设备各组成部分一一对应，以控制设备的相应气阀及机动操作。
第1篇一、实验目的1. 了解真空蒸镀的原理和操作方法。
2. 掌握银膜在真空蒸镀条件下的制备过程。
3. 分析银膜的质量及其影响因素。
二、实验原理真空蒸镀是一种利用真空环境，将待蒸镀材料加热至汽化升华，然后在基板上沉积形成薄膜的工艺。
本实验采用真空蒸镀方法制备银膜，其主要原理如下：1. 将待蒸镀材料（银）放入真空室内，加热至汽化升华。
2. 在真空环境下，银蒸气分子到达基板表面并沉积，形成银膜。
3. 通过调节真空度、加热温度、蒸发速率等参数，控制银膜的厚度和均匀性。
三、实验材料与设备1. 实验材料：银靶、玻璃基板、真空蒸镀机、真空泵、加热器、温度控制器等。
2. 实验仪器：电子天平、金相显微镜、X射线衍射仪等。
四、实验步骤1. 将玻璃基板清洗干净，晾干后放入真空蒸镀机中。
2. 打开真空泵，将真空室内压力降至1.0×10^-3 Pa。
3. 启动加热器，将银靶加热至600℃。
4. 当银靶温度稳定后，开启蒸镀机，使银靶蒸气分子沉积在玻璃基板上。
5. 调节蒸镀时间，制备不同厚度的银膜。
6. 关闭加热器和真空泵，取出基板，清洗并晾干。
五、实验结果与分析1. 银膜厚度通过调节蒸镀时间，制备了不同厚度的银膜。
利用电子天平测量银膜的质量，计算厚度。
实验结果表明，银膜厚度与蒸镀时间呈正相关，即蒸镀时间越长，银膜厚度越大。
2. 银膜均匀性利用金相显微镜观察银膜的表面形貌。
实验结果表明，银膜表面平整，无明显缺陷，均匀性良好。
3. 银膜成分利用X射线衍射仪分析银膜的成分。
实验结果表明，银膜主要由纯银组成，无杂质。
4. 影响因素分析（1）真空度：真空度越高，银膜质量越好，因为高真空度有利于银蒸气分子在基板上的沉积，减少氧化等不良影响。
（2）加热温度：加热温度越高，银蒸气分子运动越剧烈，有利于银膜的形成。
但过高温度可能导致银膜熔化，影响质量。
（3）蒸发速率：蒸发速率越快，银膜越厚，但过快蒸发可能导致银膜不均匀。
六、实验结论1. 本实验成功制备了银膜，并通过调节蒸镀时间、真空度、加热温度等参数，控制了银膜的厚度和均匀性。
真空蒸镀技术1. 简介真空蒸镀技术是一种重要的表面处理技术，主要用于金属、合金、陶瓷等材料的表面涂层，以更好地改善材料的性能。
该技术是将材料表面暴露在真空状态下，并使熔化的金属蒸气在材料表面沉积，形成一层致密的金属膜。
2. 工艺流程真空蒸镀技术主要包括三个主要步骤，即清洗处理、真空气化和涂层蒸镀。
2.1 清洗处理清洗是真空蒸镀技术的首要步骤。
其目的是去除材料表面的污垢、油脂和氧化物，并提高表面的粗糙度和增加涂层的附着力。
清洗处理一般有机械清洗、溶剂清洗、电解清洗等多种方法，不同的方法可以根据实际应用情况进行选择。
2.2 真空气化真空气化就是将材料带入真空室，通过机械或电子泵抽出室内气体，使气体压力小于10-3Pa，建立真空环境。
蒸镀室主要由真空室、蒸发室和泵吸系统组成，其内部摆放材料待处理。
为确保工艺成功，在气化过程需要严格控制一些参数：真空度、抽气速率等等。
2.3 涂层蒸镀涂层蒸镀是重要的制备步骤之一。
要获得良好的涂层质量，需要合适的蒸发材料和蒸发温度，(1)首先加热蒸发源，将蒸发材料熔化；(2)在真空气氛下，游离的蒸发材料自发地向上定向地扩散充满整个蒸发器室；(3)沉积在材料上，形成一层金属膜；(4)最后，将蒸发源加温停止，压降蒸发材料使形成良好的密封涂层。
3. 设备真空蒸镀设备性质复杂，系统安全高等标准，要确保技术成功。
常用的真空蒸镀设备包括离子镀膜机、溅射镀膜机等。
其中最广泛使用的是离子镀膜机，其具有高效的气体成分控制，因此可以精确控制膜厚度和成分，使制备的膜更具适应性。
4. 应用真空蒸镀技术在材料科学、光学制造、电子工业等领域具有广泛应用。
例：(1) 金属薄膜应用领域，可以修饰金属表面属性、美观、性能，提高金属表面硬度和耐腐蚀性；(2) 光学薄膜应用领域中，制备的金属膜能够使镜面反射率提高至90%以上；(3) 电子工业，制备的电触点和插座等膜能更好地增强导电性、抗氧化性和耐磨性等等。
5. 综述随着科学技术的不断发展，真空蒸镀技术将继续拓展应用领域，并在未来的材料科技和工业制造领域发挥重要作用。

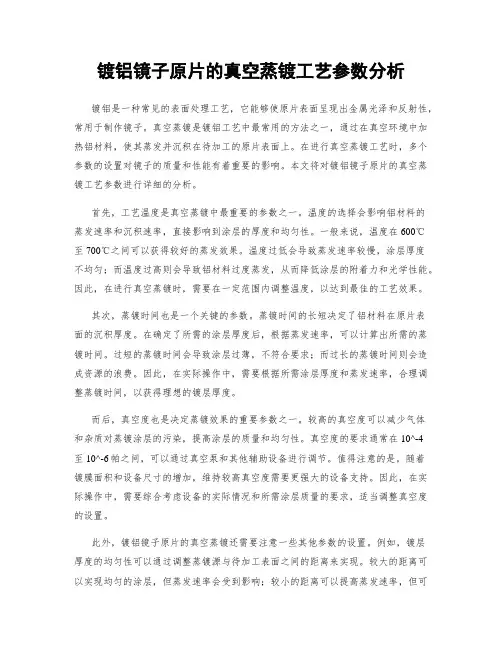

镀铝镜子原片的真空蒸镀工艺参数分析镀铝是一种常见的表面处理工艺，它能够使原片表面呈现出金属光泽和反射性，常用于制作镜子。
真空蒸镀是镀铝工艺中最常用的方法之一，通过在真空环境中加热铝材料，使其蒸发并沉积在待加工的原片表面上。
在进行真空蒸镀工艺时，多个参数的设置对镜子的质量和性能有着重要的影响。
本文将对镀铝镜子原片的真空蒸镀工艺参数进行详细的分析。
首先，工艺温度是真空蒸镀中最重要的参数之一。
温度的选择会影响铝材料的蒸发速率和沉积速率，直接影响到涂层的厚度和均匀性。
一般来说，温度在600℃至700℃之间可以获得较好的蒸发效果。
温度过低会导致蒸发速率较慢，涂层厚度不均匀；而温度过高则会导致铝材料过度蒸发，从而降低涂层的附着力和光学性能。
因此，在进行真空蒸镀时，需要在一定范围内调整温度，以达到最佳的工艺效果。
其次，蒸镀时间也是一个关键的参数。
蒸镀时间的长短决定了铝材料在原片表面的沉积厚度。
在确定了所需的涂层厚度后，根据蒸发速率，可以计算出所需的蒸镀时间。
过短的蒸镀时间会导致涂层过薄，不符合要求；而过长的蒸镀时间则会造成资源的浪费。
因此，在实际操作中，需要根据所需涂层厚度和蒸发速率，合理调整蒸镀时间，以获得理想的镀层厚度。
而后，真空度也是决定蒸镀效果的重要参数之一。
较高的真空度可以减少气体和杂质对蒸镀涂层的污染，提高涂层的质量和均匀性。
真空度的要求通常在10^-4至10^-6帕之间，可以通过真空泵和其他辅助设备进行调节。
值得注意的是，随着镀膜面积和设备尺寸的增加，维持较高真空度需要更强大的设备支持。
因此，在实际操作中，需要综合考虑设备的实际情况和所需涂层质量的要求，适当调整真空度的设置。
此外，镀铝镜子原片的真空蒸镀还需要注意一些其他参数的设置。
例如，镀层厚度的均匀性可以通过调整蒸镀源与待加工表面之间的距离来实现。
较大的距离可以实现均匀的涂层，但蒸发速率会受到影响；较小的距离可以提高蒸发速率，但可能导致涂层厚度不均匀。

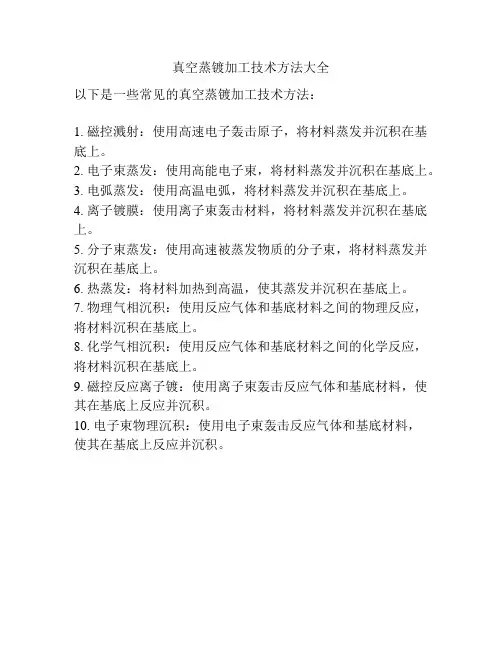

真空蒸镀加工技术方法大全
以下是一些常见的真空蒸镀加工技术方法：
1. 磁控溅射：使用高速电子轰击原子，将材料蒸发并沉积在基底上。
2. 电子束蒸发：使用高能电子束，将材料蒸发并沉积在基底上。
3. 电弧蒸发：使用高温电弧，将材料蒸发并沉积在基底上。
4. 离子镀膜：使用离子束轰击材料，将材料蒸发并沉积在基底上。
5. 分子束蒸发：使用高速被蒸发物质的分子束，将材料蒸发并沉积在基底上。
6. 热蒸发：将材料加热到高温，使其蒸发并沉积在基底上。
7. 物理气相沉积：使用反应气体和基底材料之间的物理反应，将材料沉积在基底上。
8. 化学气相沉积：使用反应气体和基底材料之间的化学反应，将材料沉积在基底上。
9. 磁控反应离子镀：使用离子束轰击反应气体和基底材料，使其在基底上反应并沉积。
10. 电子束物理沉积：使用电子束轰击反应气体和基底材料，
使其在基底上反应并沉积。
