工程地质勘探与取样要点

简述工程地质勘探方法一、引言工程地质勘探是建筑和土木工程中必不可少的一环，它主要是为了确定工程建设的地质条件和地质特征，以便设计师能够更好地规划和设计工程。

本文将详细介绍常见的工程地质勘探方法。

二、野外调查1.现场考察现场考察是工程地质勘探中最基本的方法之一。

在现场考察过程中，勘测人员需要仔细观察周围环境，包括土层、岩层、水文地质条件等，并记录下来。

2.地形测量在进行现场考察时，需要进行一些简单的地形测量。

这些测量可以帮助勘测人员更好地了解区域内的地形特征。

常用的测量仪器包括经纬仪、高度计和罗盘等。

3.采样分析在现场考察过程中，有时需要采集土壤或岩石样品进行分析。

这些样品可以提供有关区域内土壤或岩石性质的信息。

三、物探技术1.电法勘探电法勘探是一种通过电流在不同地层中的传导情况来确定地下结构的方法。

在电法勘探中，勘测人员需要将电极插入地下，并测量电流的传导情况。

2.磁法勘探磁法勘探是一种通过测量地下磁场变化来确定地下结构的方法。

在磁法勘探中，勘测人员需要使用磁力计或磁感应仪等仪器来测量地下磁场的变化。

3.重力法勘探重力法勘探是一种通过测量重力场的变化来确定地下结构的方法。

在重力法勘探中，勘测人员需要使用重力计等仪器来测量重力场的变化。

四、钻探技术1.手动钻孔手动钻孔是一种简单而常见的钻探技术。

在手动钻孔过程中，勘测人员需要使用手动钻机或者其他手工工具来进行钻孔。

2.机械钻孔机械钻孔是一种高效而精确的钻探技术。

在机械钻孔过程中，勘测人员需要使用专业设备来进行钻孔。

3.岩芯取样岩芯取样是一种获取岩石样品的方法。

在岩芯取样过程中，勘测人员需要使用专业设备来进行取样，并对样品进行分析。

五、地质雷达技术地质雷达技术是一种通过测量电磁波在地下传播的情况来确定地下结构的方法。

在地质雷达技术中，勘测人员需要使用地质雷达仪器来进行勘测。

六、总结工程地质勘探是建筑和土木工程中必不可少的一环。

本文介绍了常见的工程地质勘探方法，包括野外调查、物探技术、钻探技术和地质雷达技术等。

建筑工程地质勘探与取样技术规程一、引言地质勘探与取样技术在建筑工程中起着至关重要的作用。

通过对地下地质情况的了解和分析，可以为工程设计和施工提供重要的参考依据，确保工程的安全和质量。

本技术规程旨在规范建筑工程中的地质勘探与取样工作，确保其科学、可靠，并为相关人员提供操作指南。

二、地质勘探方法1.地面勘探地面勘探主要采用物探和地质勘察方法。

物探包括地震勘探、电磁探测和重力勘探等，用以了解地下地层情况、岩性分类和地下水位等信息。

地质勘察主要采用钻探、观察和野外调查等方法，用以获取地质构造、地层厚度和地下水化学性质等数据。

2.孔隙水取样孔隙水取样是为了分析地下水的化学成分和性质。

一般采用含水层水样取样器进行取样。

取样过程应注意避免污染，确保取样液体的原样性。

3.土壤取样土壤取样是为了分析土壤的物理和化学性质。

通常采用取样器或钻探取样。

取样深度应根据工程要求进行确定，取样过程应注意避免土壤的氧化和干燥。

4.岩石取样岩石取样是为了分析岩石的物理和力学性质。

通常采用锤击或钻探取样。

取样过程应注意避免岩石的破碎和变形。

三、取样方法与要求1.取样点的选择取样点应根据工程的具体要求进行选择，并进行合理布局。

对于大型工程，取样点的选择应遵循等密度和等间距原则，确保取样结果的代表性。

2.取样工具和设备取样工具和设备应保持清洁、完好，并进行定期检修和维护。

使用前应进行检查，确保其功能正常。

3.取样深度和数量取样深度应根据工程要求和具体地质情况进行确定。

对于土壤取样，应根据地层特点进行取样，保证深度和数量的合理性。

4.取样过程注意事项取样过程中应遵循专业操作规范，确保取样的准确性和可靠性。

取样时应注意避开扰动源，避免取样过程中的干扰和损坏。

四、取样分析与结果处理取样分析应由具备相关资质的实验室进行，确保结果的准确性和可靠性。

分析结果应进行合理的处理和解读，提供给设计、施工等相关方使用。

五、质量控制措施地质勘探与取样工作应按照相关标准和规程进行，严格遵循质量控制措施。

优点是能在较短时间内查明较大范围内的主要工程 地质条件，不需要复杂设备和大量资金、材料，而 且效果显著。
另一方面，工程地质测绘和调查也可以大大减 少勘探和试验的工作量，从而为合理布置整个勘察 工作，节约勘察费用提供有利条件，在山区和河谷 等地层出露条件较好的地区，这种方法是最主要的 岩土工程勘察方法。
三、工程地质测绘前的准备工作
① 资料收集和研究
区域地质资料：如区域地质图、地貌图、地质构造图、 地质剖面图； 遥感资料：地面摄影和航空（卫星）摄影相片； 气象资料：区域内年平均气温、降水量、蒸发量， 了解冻结深度； 地震资料：地震发生次数、时间、震级、破坏情况； 水文及工程地质资料：水系分布图、水位、流量等， 地下水情况、水质分析资料、岩土的工程性质等； 建筑经验：建筑物的结构、基础类型及埋深、采用的 地基承载力等。
二、工程地质测绘和调查的技术要求
① 比例尺和精度的要求
工程地质测绘的比例尺一般分为以下三种：
小比例尺1:50000~1:5000，一般用于可行性研究勘 察阶段，目的是了解区域性的工程地质条件和为更详 细的工程地质勘测工作制定工作方向； 中比例尺1:10000~1:2000 ，一般用于初步勘察阶段， 主要用于新兴城市的总体规划、大型工矿企业的布置、 水工建筑物选址、铁路及公路工程选线阶段； 大比例尺1:2000~1:500 ，一般用于详细勘察阶段， 目的在于为最后确定建筑物结构或基础的形式以及选 择合理的施工方式服务。
② 踏勘
现场踏勘目的在于了解测区的地形地貌及其他地 质情况和问题，以便于合理布置观测点和观测路线， 正确选择实测地质剖面位置， 拟订野外工作方法。
具体内容和要求如下：
根据地形图， 在测区范围内按固定路线进行踏勘， 一般采用“ 之” 字形、曲折迂回而不重复的路线，穿 越地形、地貌、地层、构造、不良地质作用有代表性 的地段； 踏勘时， 应选择露头良好、岩层完整有代表性的地 段作出野外地质剖面，以便熟悉和掌握测区岩层的分 布特征；

◈ ⑵岩芯采取率-一般要求达到80%， 破碎带要达到60%；
◈ ⑶孔中试验-按试验要求（如水文实 验-测水温、水位、分层止水）；
◈ ⑷取土要求-保持结构、含水量原状。
·勘探·
·勘探·
4、技术工作：
⑴钻孔设计书：
内容-
条件、 目的、 方法、要求
钻孔附斜近孔交地叉形岩法、层勘倾地探角质较河大情床时况采；用斜孔比
·勘探·
4、粘性土的稠度-是决定土的工程地质性质的重要指标， 分坚硬、硬塑、可塑、软塑、流塑5种状态。
5、含有物-土中含有非自身成分，如：植物根、碎砖瓦、 炉渣、有机质、贝壳、氧化铁等。记录应注明含有物的大 小和数量。
6、其他-碎石土、砂土应描述级配、砾石含量、最大粒径、 主要矿物成分。粘性土应描述断面形状、孔隙大小、粗糙 程度、是否有层理等。土中有特殊气味应注明。邻近设施 对土质的影响，如管道漏水使粘土变软。
重
m
型 平硐 有出口的水平坑道
石门 与竖井相连的水平巷道
适用条件
早期阶段，揭示浅部地 质现象，如风化壳、第 四系、接触界面等，用 于取样及野外现场试验
后期阶段，重要工程、 洞室工程；探明重要地 质现象，用于深部取样、 试验
·勘探·
3、技术工作 --坑探工程设计书、观察描述、地质编录
3.1 设计书编制— a,工程目的、类型、编号； b,掘进深度及论证； c,工程点附近地形地质概况； d,施工条件（难易、掘进方法、地下水涌水及
较完整岩芯长度与回次进尺百分比； c.岩石质量指标RQD：
大于10cm柱状岩芯与回次进尺的百分比。
岩石质量指标(RQD)的计算和分级
岩石 岩石 质量 质量 指标 描述 (RQD） 0~25 极劣的 25~50 劣的 50~75 不足的 75~90 好的 90~100 很好的

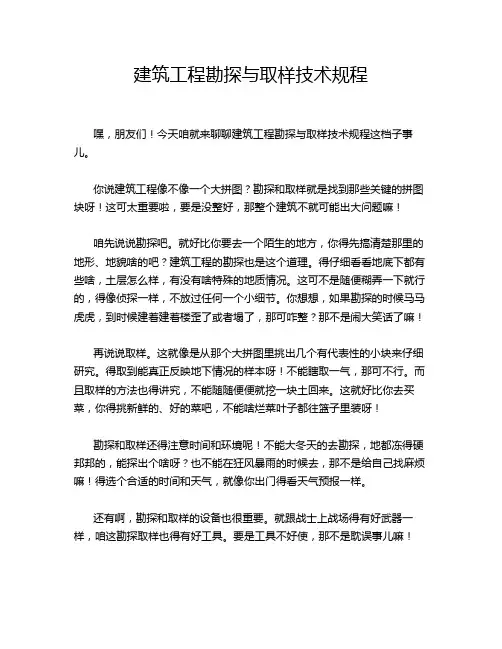

建筑工程勘探与取样技术规程嘿，朋友们！今天咱就来聊聊建筑工程勘探与取样技术规程这档子事儿。

你说建筑工程像不像一个大拼图？勘探和取样就是找到那些关键的拼图块呀！这可太重要啦，要是没整好，那整个建筑不就可能出大问题嘛！咱先说说勘探吧。

就好比你要去一个陌生的地方，你得先搞清楚那里的地形、地貌啥的吧？建筑工程的勘探也是这个道理。

得仔细看看地底下都有些啥，土层怎么样，有没有啥特殊的地质情况。

这可不是随便糊弄一下就行的，得像侦探一样，不放过任何一个小细节。

你想想，如果勘探的时候马马虎虎，到时候建着建着楼歪了或者塌了，那可咋整？那不是闹大笑话了嘛！再说说取样。

这就像是从那个大拼图里挑出几个有代表性的小块来仔细研究。

得取到能真正反映地下情况的样本呀！不能瞎取一气，那可不行。

而且取样的方法也得讲究，不能随随便便就挖一块土回来。

这就好比你去买菜，你得挑新鲜的、好的菜吧，不能啥烂菜叶子都往篮子里装呀！勘探和取样还得注意时间和环境呢！不能大冬天的去勘探，地都冻得硬邦邦的，能探出个啥呀？也不能在狂风暴雨的时候去，那不是给自己找麻烦嘛！得选个合适的时间和天气，就像你出门得看天气预报一样。

还有啊，勘探和取样的设备也很重要。

就跟战士上战场得有好武器一样，咱这勘探取样也得有好工具。

要是工具不好使，那不是耽误事儿嘛！你说这建筑工程勘探与取样技术规程是不是特别重要？就像人要吃饭睡觉一样，是必不可少的呀！要是没做好这一步，后面的工程可就没法顺利进行啦。

咱可不能在这上面马虎，得认真对待，把每一个环节都做好，这样才能建出安全可靠的房子、大楼。

所以呀，大家可都得重视起来，别不当回事儿哟！这可关系到大家的生命财产安全呢！。

岩土工程勘察中要点及难点分析摘要：岩土工程勘察是工程规划、设计、建设前期的基础性工作，对于工程建设质量具有十分重要的意义，勘察结果的准确性对工程项目的结构设计、基础施工具有指导性作用。

本文主要根据一些现行规范以及条例，结合工程实例对市政工程勘察工作中的要点及难点分析，以供岩土工程技术人员借鉴和参考研究之用。

关键词：岩土工程勘察；要点；难点1、项目资料的收集进行市政岩土工程地质勘察工作，首先应该重视项目资料的整理及收集，尤其是要对项目的拟建建筑物的情况进行深入了解，包含项目总平图等完善资料是进行本项目勘察工作的必要前提。

以本次勘察的市政工程某污水处理厂为例，其主要建筑物为：生物反应池、二沉池、细格栅及旋流、砂池、泵房、储泥池、配水井、紫外线消毒渠及出水泵房、出水高位井、和综合楼。

勘察工作前必须收集设计图、总平面图，包括地理位置，场地整平标高，明确拟建建筑物的结构特点、构筑平面尺寸、基础形式、埋深、荷载、地基允许变形等等，编写勘察大纲，以使工程现场勘察和评价有针对性。

2、选择正确的勘察依据污水处理厂属于市政工程范畴，应以《市政勘察规范》、《室外给水排水和燃气热力工程抗震设计规范》、《城市规划工程地质勘察规范》为主要勘察依据，结合一般规范进行勘察工作。

岩土工程是一门实践性很强的自然科学，同一岩土层在不同地区岩土工程性质各异，当地经验是经过当地大量工程实践和试验得出的真实有效依据，因此应当符合当地现行规范，如《广西壮族自治区岩土工程勘察规范》、《广西膨胀土地区建筑勘察设计施工技术规程》等符合当地地质条件的规范进行。

3、理清项目勘察等级及勘察目、要求根据现行规范确定勘察等级，明确勘察目的与要求，查明场地及附近有无影响工程稳定性的不良地质作用，并提出防治方案；查明场地岩土层的成因、时代、地层结构，分析、评价场地和地基的稳定性、均匀性；确定岩土层的物理力学性质，为设计提供所需的岩土参数；查明场地类别、地震烈度和地震效应，并判定有无液化可能性；查明场地地下水埋藏情况，评价地下水和土的腐蚀性，论证其对基础施工和运行的不良影响并提出防治措施。

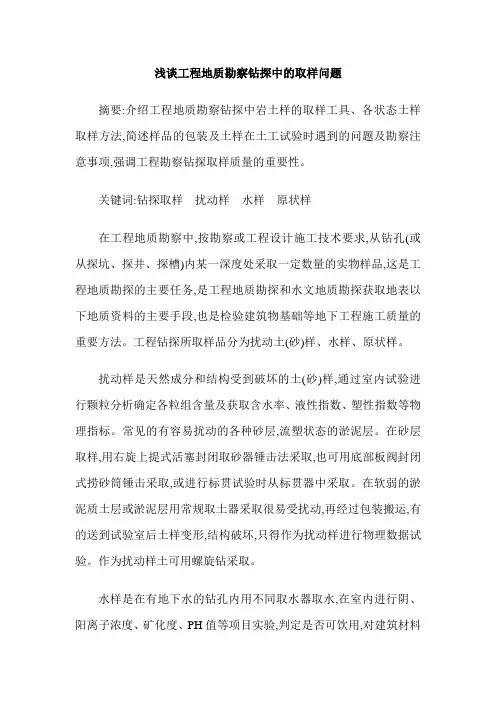

浅谈工程地质勘察钻探中的取样问题摘要:介绍工程地质勘察钻探中岩土样的取样工具、各状态土样取样方法,简述样品的包装及土样在土工试验时遇到的问题及勘察注意事项,强调工程勘察钻探取样质量的重要性。

关键词:钻探取样扰动样水样原状样在工程地质勘察中,按勘察或工程设计施工技术要求,从钻孔(或从探坑、探井、探槽)内某一深度处采取一定数量的实物样品,这是工程地质勘探的主要任务,是工程地质勘探和水文地质勘探获取地表以下地质资料的主要手段,也是检验建筑物基础等地下工程施工质量的重要方法。

工程钻探所取样品分为扰动土(砂)样、水样、原状样。

扰动样是天然成分和结构受到破坏的土(砂)样,通过室内试验进行颗粒分析确定各粒组含量及获取含水率、液性指数、塑性指数等物理指标。

常见的有容易扰动的各种砂层,流塑状态的淤泥层。

在砂层取样,用右旋上提式活塞封闭取砂器锤击法采取,也可用底部板阀封闭式捞砂筒锤击采取,或进行标贯试验时从标贯器中采取。

在软弱的淤泥质土层或淤泥层用常规取土器采取很易受扰动,再经过包装搬运,有的送到试验室后土样变形,结构破坏,只得作为扰动样进行物理数据试验。

作为扰动样土可用螺旋钻采取。

水样是在有地下水的钻孔内用不同取水器取水,在室内进行阴、阳离子浓度、矿化度、PH值等项目实验,判定是否可饮用,对建筑材料是否有腐蚀性。

常用取水器有玻璃瓶—重锤取水器,用于水位线以下取水；虹吸取水器,用于浅部取水；定深取水器,用于预定深度取水。

原状土(岩)样是天然成分和结构未破坏的不扰动样,通过室内试验获得土层天然结构、渗透系数、含水率、密度、压缩系数、压缩模量、抗剪强度、抗压强度、天然坡角等项目设计所需要的资料,以对岩土体的物理力学性能指标作出定量评价。

原状土的采取要使用专门的取土工具—取土器。

取土器结构一般由接头、余土管、取土衬管、取土管、管靴、封闭装置等部件组成。

取土时管靴切入土体,多余的残土进入余土管,有效土样进入取土管的衬管内。

量测初见水位。对砂土应在停钻 30min 后测量， 对粉土应在 1h 后测量， 黏性土停钻时间不能少于 24h，并于全部钻孔完成后同一天统一量取各孔的 静止水位。水位量测允许误差为 土1cm。深度范围 内有多个含水层时，应分层测量。在钻穿第一个含 水层并量测静止水位后，应采用套管隔水，抽干钻 孔内存水，变径继续钻进，以便对下一个含水层水 位进行观测。
在饱和黏性土、粉土、砂土中钻进时，宜采用泥 浆护壁。采用套管时，应先钻进再跟进套管，套管 下设深度与取样位置之间应保留三倍管径以上的距 离，不得向未钻过孔的土层中强行击人套管； 钻进宜采用回转方式，在采取原状土样钻孔中， 不宜采用振动或冲击方式钻进； 取土器下放之前应清孔。采用敞口式取样器时， 残留浮土厚度不得超过5cm。
钻探方法的适用范围
注： 1. ＋ ＋适用；＋部分适用；一不适用； 2. 浅部土层可采用下列方法钻探：小口径麻花钻钻进；小口径勺形钻钻进； 洛阳铲钻进。
（5）钻探的技术要求
钻孔口径和钻具规格 钻孔口径应根据钻探目的和钻进工艺确定， 应 当满足取样、原位测试的要求 。对要采取原状土样 的钻孔，口径不得小于 91 mm ；对仅需鉴别地层岩 性的钻孔，口径不宜小于 36 mm ；而在湿陷性黄土 中的钻孔，口径不宜小于150 mm。在确定了钻孔口 径后，可根据表确定钻具的规格。
二、岩土取样
① 土样质量等级划分
原状土样：保持原有的天然结构未受破坏的土样。 扰动土样：试样的天然结构已遭受破坏。
取完全的原状土样不可能： 第一，土样脱离母体后，土样的应力状态发生了变 化，影响到土样的结构； 第二，钻探及采样过程中，钻具在钻压过程中必然 要对周围土体产生一定程度上的扰动； 第三，取土器的扰动，无论何种取土器都有一定的 壁厚、长度和面积，它在压入过程中，也使土样受 到一定的扰动。 “原状土样”只是相对扰动程度较小而已。

工程地质勘察钻探中的取样问题王运超发表时间：2019-03-01T14:33:10.707Z 来源：《防护工程》2018年第35期作者：王运超[导读] 岩土工程是一项较为重要的工程，其在施工的过程中，有着较为严格的技术要求。

安徽建材地质工程勘察院有限公司安徽合肥 230031摘要：岩土工程是一项较为重要的工程，其在施工的过程中，有着较为严格的技术要求。

在岩土工程进行施工之前，必须要对周围的地质进行合理有效的勘察，要运用一定的技术手段，比如坑探、钻探、测绘、地质遥感以及采样等进行一系列的勘察与研究，了解施工地段的地貌分布情况、岩石的构造、地层的构成情况等；做好工程施工之前的充分准备，有效估计其在施工过程中可能遇见的各种情况，为保证施工的顺利进行奠定良好的基础，提供有利的必要资料，合理估计施工的难度以及预计的成本费用支出，避免施工过程中的不必要的问题与麻烦，以此保证施工的顺利进行。

文章就是针对工程地质勘察钻探工作来讲述的，希望能够提高人们对其的重视程度。

关键词：工程；地质勘察；钻探；取样序言：岩土工程地质勘查工作涉及范围广，并且其中存在许多影响因素。

勘查工作界面划分的不合理、勘查技术等诸多因素大大的限制了地质勘查工作的发展。

岩石工程地质勘察对工程安全和品质具有直接影响作用，基础地质勘查是岩石工程勘查的工作重点，因此，有必要有效结合岩土工程基础地质勘查工作关键问题和勘查工作实践主要方法，全面做好勘查工作当中的细节处理，提升综合勘查质量。

1?岩土工程地质勘察技术的工作概述1.1由于我国的地形、地貌分布等各不相同，土层的构成与分布也存在较大的地区性差异，这就要求人们在进行岩土施工之前必须要进行地质的勘察工作，把地质的勘察作为建设之前的重点工作内容，保证勘察数据的准确性，并根据勘察的结果作出合理有效的方案与设计，制定相关的施工流程，以此保证岩土工程的质量与施工的高效性。

在勘察的过程中着重从以下方面进行工作的展开。

建筑工程地质勘探与取样技术规程2012建筑工程地质勘探与取样技术规程是一份重要的指南，它对于建筑工程设计、施工、监理等方面都具有很大的指导意义。

下面我们将就该规程的主要内容进行详细的介绍，以便广大工程技术人员更好地理解和应用。

首先，地质勘探是在建筑工程设计过程中必不可少的环节。

通过对工程地质条件的认识和分析，可以为工程研究和设计提供重要的依据。

地质勘探需要进行地质调查、地质测量以及岩土颗粒分析等工作。

通过这些工作，可以获取关于地层的信息，包括地层的厚度、性质、结构等，以及地下水位、地形地貌等数据。

这些数据对于工程设计和施工过程中的地质风险评估、地基处理以及基础设计等都至关重要。

其次，取样技术是地质勘探的核心环节。

在进行地质勘探时，我们需要通过取得地下钻孔样品、试验样品等来进行分析。

这些取样的方法和技术非常重要，影响着取得的样本的质量和准确性。

规程中提到了取样的原则和方法，包括选择取样点、取样深度、取样方式等。

同时，要注意取样过程中的保护措施，确保样品的完整性和真实性。

对于特定的建筑工程项目，还应根据具体情况选择合适的取样方法，如岩芯取样、土样取样、地下水取样等。

此外，规程中还提到了取样样品的处理、保存和分析方法。

取样样品的处理非常重要，包括分组、编号、记录等工作，以确保样品的可追溯性和准确性。

在样品保存方面，规程对样品的保存方法、保存期限和保存环境都做出了相关要求。

同时，规程还对样品进行的各种分析方法进行了详细的介绍，以便工程技术人员能够根据工程需要选择合适的分析方法，并正确解读结果。

在进行建筑工程地质勘探和取样工作时，还需要注意一些安全事项。

规程中提到了勘探和取样过程中的安全防护措施，如穿戴个人防护装备、遵守操作规程、注意灾害地质环境等。

这些措施的落实是确保勘探和取样工作安全的重要保障。

综上所述，建筑工程地质勘探与取样技术规程2012是一份非常重要的指南，它对于工程技术人员进行地质勘探和取样工作具有指导意义。

四、测绘方法
工程地质测绘方法有两种：相片成图法和实地测 绘法。
相片成图法是利用地面摄影或航空（ 卫星） 摄影相 片， 在室内根据判读标志， 结合所掌握的区域地质 资料，将判明的地层岩性、地质构造、地貌、水系 和不良地质现象，调绘在单张相片上，并在相片上 选择若干地点和路线，去实地进行校对和修正，绘 成底图，最后再转绘成图。
岩溶发育地区 岩石以石灰岩为主 着重研究：①岩石成分和化学性质，可溶成分的溶解 速度，相对隔水层的可靠性。②岩溶发育程度及分布 特征、溶洞充填物的性质，特别要注意地下暗河的发 育情况；③岩溶发育与地貌、地质构造的关系。
（2）构造的工程地质研究 构造条件是基岩分布区的重要工程地质条件之 一，也是各类工程建筑选址的重要依据之一。 研究区域构造条件的目的是判断查明测绘区的 构造体系、构造的发育历史及测区所处的构造部位， 从而对区域稳定性和地基的稳定性作出初步评价， 预测施工或工程运行中可能出现的问题。
另一方面，工程地质测绘和调查也可以大大减 少勘探和试验的工作量，从而为合理布置整个勘察 工作，节约勘察费用提供有利条件，在山区和河谷 等地层出露条件较好的地区，这种方法是最主要的 岩土工程勘察方法。
工程地质测绘与调查的主要任务 在地形地质图上填绘出测区的工程地质条件，其 内容应包括测区的所有工程地质要素，即查明拟建场 地的地层岩性、地质构造、地形地貌、水文地质条件、 工程动力地质现象、已有建筑物的变形和破坏情况及 以往建筑经验、可利用的天然建筑材料的质量及其分 布等多方面，因此它属于多项内容的地表地质测绘和 调查工作。（可利用原有地质测绘资料）
二、工程地质测绘和调查的技术要求
① 比例尺和精度的要求 工程地质测绘的比例尺一般分为以下三种： 小比例尺1:50000~1:5000，一般用于可行性研究勘 察阶段，目的是了解区域性的工程地质条件和为更详 细的工程地质勘测工作制定工作方向； 中比例尺1:10000~1:2000 ，一般用于初步勘察阶段， 主要用于新兴城市的总体规划、大型工矿企业的布置、 水工建筑物选址、铁路及公路工程选线阶段； 大比例尺1:2000~1:500 ，一般用于详细勘察阶段， 目的在于为最后确定建筑物结构或基础的形式以及选 择合理的施工方式服务。

（2）工程地质钻探的任务
探察地层岩性及分布，软弱岩土层分布； 了解基岩风化带的深度、厚度和分布情况； 探明地层断裂带条件，查明裂隙发育情况； 查明地下含水层的层数、深度及其水文地质参数； 利用钻孔进行灌浆、压水试验及其他原位测试； 利用钻孔进行地下水位的长期观测或对场地进行降 水（如处理滑坡和基坑降水问题）。
二、岩土取样
① 土样质量等级划分 原状土样：保持原有的天然结构未受破坏的土样。 扰动土样：试样的天然结构已遭受破坏。
取完全的原状土样不可能： 第一，土样脱离母体后，土样的应力状态发生了变 化，影响到土样的结构； 第二，钻探及采样过程中，钻具在钻压过程中必然 要对周围土体产生一定程度上的扰动； 第三，取土器的扰动，无论何种取土器都有一定的 壁厚、长度和面积，它在压入过程中，也使土样受 到一定的扰动。 “原状土样”只是相对扰动程度较小而已。
钻探方法的适用范围
注： 1. ＋ ＋适用；＋部分适用；一不适用；
2. 浅部土层可采用下列方法钻探：小口径麻花钻钻进；小口径勺形钻钻进； 洛阳铲钻进。
（5）钻探的技术要求
钻孔口径和钻具规格 钻孔口径应根据钻探目的和钻进工艺确定， 应
当满足取样、原位测试的要求 。对要采取原状土样 的钻孔，口径不得小于 91 mm ；对仅需鉴别地层岩 性的钻孔，口径不宜小于 36 mm ；而在湿陷性黄土 中的钻孔，口径不宜小于150 mm。在确定了钻孔口 径后，可根据表确定钻具的规格。
SGZ-IIIA型立轴式岩芯钻机
振动钻进 采用机械动力产生的振动力，通过连接杆和钻
具传到钻头，由于振动力的作用使钻头能更快地破 碎岩土层，因而钻进较快。该方法适合于土层中， 特别是颗粒组成相对细小的土层中采用。
ZDJ—3型振动钻机

水利工程地质勘探与取样技术规程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!水利工程地质勘探与取样技术规程详解一、引言水利工程是人类社会对水资源进行有效利用和管理的重要手段，其建设质量直接影响到水资源的安全与可持续性。

工程地质勘探与取样要点在工程建设中，地质勘探是一个非常重要的工作，它能为后期的设计和施工提供有力的数据支持，因此工程地质勘探必须要准确、细致、全面。

取样作为地质勘探中的一个重要环节，其质量对于勘探工作的准确性和可靠性具有至关重要的作用。

本文将就工程地质勘探与取样的要点进行介绍。

一、地理勘探1.1 勘探内容工程地质勘探的内容主要分为地形地貌、第四纪地质、地层岩性、构造及地下水等四个方面。

其中地形地貌主要包括山地、丘陵地、平原等，第四纪地质主要包括冰川地质、河流地质、湖泊地质、海岸地质等，地层岩性包括岩石的物理力学性质、结构特征、地质时代等，构造则包括断层、褶皱、岩性的变形。

地下水则是与建筑、围岩、排水等有关的内容。

1.2 勘探目的勘探的目标主要是为了获得有关地质构造、地质状况、矿产资源以及可行性等方面的基本信息，为后期的建设、开发和改造提供数据依据。

二、样品采集2.1 采集原则地质勘探的样品采集应该贯穿整个勘探工作当中，而采集的原则主要包括以下几点：定位明确，采样位置准确，听取工程师的建议等，严格遵守国家的有关规定。

2.2 采集方法（1）手工取土样：适用于岩石较少的地层，操作简单，且可以准确测量土样的深度和体积。

（2）动力取样法：适用于压实土层，采取膨胀包装剂来固定土样，获得具有足够代表性的土样。

（3）岩心取样法：用于取得具有代表性的岩石样本，用于矿质分析和判断岩石结构。

2.3 样品保护在样品采集过程中，应该做好各项保护措施，保护样品免受外来污染，保证采集位置的准确性和思想的安全性等。

2.4 采样体积样品的采样体积应该足够大，能够代表勘探区域内全部或者大部分岩土体的特性和物理机械性质，避免取得单一、片面的结果。

三、实验检测3.1 样品分析经过正确采集的样品，应该送到有资质的化验实验室进行分析，以便得出准确的。

同时，在对样品进行化学分析时还要注意正确的标准和方法。

3.2 分析结果化学分析的结果应该准确无误，不能存在误差较大和不确定性的结果，但是如果出现了这种状况，需要稳妥地开展措施以保证分析结果的准确性。

地质勘探工程测量的内容和一般过程地质勘探工程测量是指为了研究和探明地下地质情况以及为工程建设提供可靠数据，对地表和地下地层进行测量、采样、观测和分析的科学技术活动。

它是地质勘探工作中不可或缺的环节，具有重要的意义和作用。

下面将对地质勘探工程测量的内容和一般过程进行详细介绍。

一、地质勘探工程测量的内容1.地表测量：包括平面测量和高程测量。

平面测量用来获取地表的位置、形状和大小等信息，常用的测量方法有全站仪、GPS和导线法等；高程测量用来确定地表的高程，常用的测量方法有水准测量和高程测量仪等。

2.地下测量：主要是用来获取地下地层的分布、厚度、倾向和岩性等信息。

常用的地下测量方法包括井孔测量、电磁法、地震法、重力法和磁法等。

3.地质采样：通过采集地下岩石、土壤和水等样品，可以进行物理化学性质测试和室内实验，以确定地质构造、岩性和物性参数等。

常用的采样方法有钻探、岩心取样、地下水取样和土样取样等。

4.地质观测：对地下水位、地下水流速、地下水水质和地壳变形等现象进行实时监测和数据记录，以揭示地下水文地质和地壳运动情况。

观测方法有水位观测、测斜仪观测和挠度观测等。

5.数据分析：对测量和观测数据进行处理、分析和解释，形成地质勘探报告，并进行地质模型构建和预测。

数据分析方法主要包括地质统计学、地质图像处理和地质力学等。

二、地质勘探工程测量的一般过程1.测量前准备：包括工程测量设计、设备选择和测量任务安排等。

需要对勘探区域的地理环境、地质背景和测量目的进行充分了解，并根据实际情况选择合适的测量仪器和方法。

2.地表测量：根据平面和高程测量要求，进行地表测量。

通过全站仪、GPS或导线法等方法，获取地表的位置、形状和高程等数据，并进行测区范围的划定。

3.地下测量：利用井孔测量、电磁法、地震法、重力法和磁法等方法，对地下地层进行测量。

通过使用合适的仪器和方法，获取地下地层的分布、厚度和岩性等数据。

4.地质采样：选择合适的采样方法和工具，进行地下岩石、土壤和水样的采集。

工程地质勘察方法工程地质勘察方法如下：1、坑探。

用人工或机械挖掘揭露地层，以便观察和取样。

根据挖掘断面的形状和深度，坑探分为探坑、探井和探槽。

坑探的优点是可以直接观察岩性、层理、各种节理和裂隙、风化带，以及不同岩性的接触带，断层破碎带等。

在探坑中能绘制素描图，采集原状的试样，还可进行各种原位试验。

坑探不宜过深，通常在地下水位以上使用。

2、洞探。

一般在岩层中使用。

其断面大小以能容人进去观察为度，其长度与倾斜度视岩层性状而定。

洞探用于了解深部岩体性质，查明岩层及其软弱夹层以及裂隙状况、断层结构面的类型和性质、岩体风化的程度等，还可在洞内进行岩体原位力学性质的测试。

洞探的费用昂贵，但能提供原位的状况和数据，多用于大型岩体工程，如大坝、隧道等。

3、钻探。

用各种类型的钻机在地层中进行垂直的、水平的以及倾斜的钻孔探查，取出扰动的或不扰动的岩土样品，以了解地层分布以及各层岩土的工程性质。

此外，可在孔内进行压水、抽水和原位试验（后者如标准贯入试验、旁压试验等）。

钻机类型和钻进方法，要根据钻进深度，技术要求和地层条件选择（见水文地质钻探）。

4、触探。

一种原位测试兼作勘探的方法。

用圆锥形金属探头或圆柱形贯入器贯入土中，同时测定其贯入指标，以反映岩土的工程性质或地层的变化。

贯入方式有两种：用静力压入的称静力触探，通常以此贯入阻力或摩擦力来表征；用落锤打入的称为动力触探，通常以贯入一定深度时的锤击数来表征。

后者又分为圆锥动力触探和标准贯入试验（见土工试验和现场原型观测）。

5、地球物理勘探。

简称物探(见工程地球物理勘探)。

取样技术为确定岩土的工程性质，从探井或钻孔中采集保持天然结构与稠度状态的岩土试样。

在钻孔内取原状粘性土和砂土样时，要根据地层性质和技术要求采用不同的取土方法和取土器。

在岩心钻探中，为采取完整的岩心并对裂隙面定向，需用特制的岩心管及岩心取样技术。

在取样技术中，钻进方法、取样方法和取土器的结构是三个关键。

取样时，用匀速压入或快速击入。

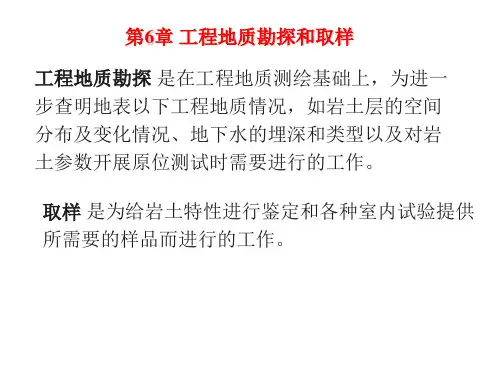

第三章工程地质勘探与取样本章重点：重点介绍了工程地质勘探的任务、特点和手段，钻探工程，坑探工程，地球物理勘探的工作方法，勘探工作的布置和施工顺序，采取土样。

学习要求：掌握工程地质钻探方法及适用性、工程地质岩芯编录、取样的技术要求以及勘探工作的布置要求第一节概述工程地质勘探是在工程地质测绘的基础上，利用各种设备、工具直接深入地下岩土层，查明地下岩土性质、结构构造、空间分布、地下水条件等内容的勘察工作，是探明深部地质情况的一种可靠的方法。

工程地质勘探的主要方式有钻探工程、坑探工程和地球物理勘探工程（简称物探工程）。

主要任务为：（1）探明建筑场地的岩性及地质构造，即各地层的厚度、性质及其变化；划分地层并确定其接触关系；了解基岩的风化程度、划分风化带；了解岩层的产状、裂隙发育程度及其随深度的变化；了解褶皱、断裂、破碎带及其它地质构造的空间分布和变化。

（2）探明水文地质条件，即含水层、隔水层的分布、埋藏厚度、性质及地下水位。

（3)探明地貌及物理地质现象，包括河谷阶地、冲洪积扇、坡积层的位置和土层结构；岩溶的规模及发育程度；滑坡及泥石流的分布、范围、特性等。

（4)采取岩土样及水样，提供对岩土特性进行鉴定和各种试验所需的样品。

提供野外试验条件。

第二节物探工程一、物探工程的分类及应用物探工程是利用专门的仪器来探测各种地质体物理场的分布情况，并对其数据及绘制的曲线进行分析解释，从而划分地层、判定地质构造、水文地质条件及各种不良地质现象的勘探方法，又称为地球物理勘探。

物探工程的特点是：速度快、设备轻便、效率高、成本低。

但具有多解性，属于间接的方法。

因此，在工程勘察中应与其他勘探工程（钻探和坑探）等直接方法结合使用。

物探工程的主要作用有：（1）作为钻探的先行手段，了解隐蔽的地质界限、界面或异常点（如基岩面、风化带、断层破碎带、岩溶洞穴等）；（2）作为钻探的辅助手段，在钻孔之间增加地球物理勘探点，为钻探成果的内插、外推提供依据；（3）作为原位测试手段，测定岩土体的波速、动弹性模量、土对金属的腐蚀性等参数。
