A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】 CDE【答案解析】选项C，有 8、9 两个终点节点，故错误；选项D，错在一对节点(1和 3) 表示了两项工作(B．C 工作)；选项 E，节点 3、4 编号顺序错误。

参见教材 P117、119( )。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以浮现循环回路C．网络图中一个节点惟独一条箭线引出D．网络图中严禁浮现没有箭头节点或者没有箭尾节点的箭线E．单目标网络计划惟独一个起点节点和一个终点节点【正确答案】 ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁浮现循环回路；③双代号网络图中，在节点之间严禁浮现带双向箭头或者无箭头的连线；④双代号网络图中，严禁浮现没有箭头节点或者没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或者多条内向箭线时，为使图形简洁，可使用母线法绘制(但应满足一项工作用一条箭线和相应的一对节点表示)；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或者指向法；⑦双代号网络图中应惟独一个起点节点和一个终点节点(多目标网络计划除外)，而其他所有节点均应是中间节点；⑧双代号网络图应条理清晰，布局合理。

参见教材P117、119网络图是( )。

工作紧前工作A ．A 图B ．B 图C ．C 图D ．D 图A B————CADA、BEDFC、D【正确答案】 C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材 P117、119( )。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】 A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

双代号网络计划图一、选择题1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。

A.混凝土养护工作是实工作，用实箭线表示B.虚工作不需要消耗时间，但需要消耗资源C.虚工作的不需要消耗资源，但需要消耗时间D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点2.已知下列双代号网络图，工作H的紧后工作有（C ）。

A.工作G、C、DB.工作G、CC.工作G、B、CD.工作G、B、C、A、D3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。

A.①→②→③→⑤→⑦B.①→②→③→⑤→⑦C.①→③→⑤→⑦D.①→②→③→⑥→⑦4.某工作M有A、B、C三项紧前工作，ES A=5，D A=3，ES B=4，D B=5，ES C=6，D C=1，则ES M为（B ）。

A.8B.9C.7D.65.某工作N有A、B、C三项紧后工作，LF A=10，D A=3，LS B=12，LF C=15，D C=1，则LF N为（A ）。

A.7B.0C.14D.106.某工作K的LF K=20，D K=3，ES K=10，则TF K为（D ）。

A.20B.10C.17D.77.某工作M的最早开始时间为第16天，持续时间为5天。

该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。

A.3B.6C.7D.58.有M、N两项连续工作，ES M=4，ES N=14，D M=4，LF M=30，则（A ）。

A.TF M=22，FF M=6B.TF M=26，FF M=6C.TF M=22，FF M=10D.TF M=26，FF M=109.某工作P，已知LF P=15、D P=2，有M、N、K三项紧前工作，ES M=5、D M=3，ES N=4，D N=5，ES K=6，D K=1，LF P=15，则TF P为（B ）。

A.3B.4C.5D.610.某网络计划，已知TF=8，FF=4，检查时发现M工作的持续时间延长了6天，说明M工作（B ）。

二建网络计划双代号计算及例题
二、双代号网络计划时间参数计算
工作的持续时间(D)；(类似于流水节拍)
工序时间参数：
最早开始时间
ES T ，最早完成时间EF T ，最迟开始时间
LS T ，最迟完成时间LF T ，总时差T F ，自由时差
F F 。

（总时差T F
：在不影响计划工期的前提下，本工作可以利用的机动时间。

即：T F =LS T -ES T =LF T -EF T ）
（自由时差
F F ：是在不影响紧后工作最早开始时间的条件下，本工作可以利用的机动时间。

即:F j i F =ES
k j T -EF
j i T ）
（英文单词：Time;Early;Starting;Late;Finish;Total;Free;Float
）帮助大家理解总时差和自由时差的小例子
假设有上午上课（A 工作）3小时，A 工作最早8:00开始，吃午饭（B 工作）预留1小时（B 工作最早12:00开始），吃午饭最短20分钟，下午1点必须上课（或者说A 、B
工作必须在13:00结束）。

求A 工作的总时差和自由时差。

A 的自由时差是1小时（12:00-11:00）；
A 的总时差是100分钟（12:40-11:00）。

计算方法：
1.公式计算法
2.表格计算法
3.图上计算法**图上计算法**
例题：
某装饰工程有吊顶、内墙面刷涂料和地面铺装3项分部工程，划
分为3个施工段，
各分部工程在每一个施工段的施工持续时间分别为：吊顶4d 、内墙面刷涂料2d 、地面铺装3d 。

例题1、某工程双代号时标网络计划如下图所示，其中工作B的总时差和自由时差( )。

A. 均为1周B. 分别为3周和1周C. 均为3周D. 分别为4周和3周答案：B. 分别为3周和1周。

解析：首先确定B的自由时差为1；然后分析B的总时差：一项工作的总时差等于其紧后工作的总时差加上两者之间的时间间隔之和的最小值。

B的总时差等于其紧后工作E的总时差加上B和E之间的时间间隔1（B箭杆上波形线长度），E的总时差等于2（由它的紧后工作H、J分析得出），所以，B的总时差＝2＋1＝3。

【例题2】在上图所示双代号时标网络计划中，如果C、E、H三项工作因共用一台施工机械而必须顺序施工，则该施工机械在现场的最小闲置时间为( )周。

A. 4B. 3C. 2D. 1答案：C解析：图中C的总时差为2周，其后续工作J和G各有2周总时差，可令其晚开工2周，最迟完成时间为第4周，与E最早开始时间相同，E的最早完成时间第8周与关键工作H 开始时间第10周相差2周，施工机械闲置共计2周。

故答案应为C。

【例题3】在双代号时标网络计划中，关键线路是指( )。

A. 没有虚工作的线路B．由关键节点组成的线路C．没有波形线的线路D．持续时间最长工作所在的线路答案:C【例题4】已知某工程双代号网络计划的计算工期为130天。

如果计划工期为135天，则关键线路上( )。

A．相邻工作之间时间间隔为零B．工作的自由时差为零C．工作的总时差为零D．节点最早时间等于最迟时间答案：A解析：选项A对。

从网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。

选项B错。

既然“相邻工作之间时间间隔为零”，肯定自由时差就应为零,但是最后工作的自由时差不为零。

选项C错。

根据总时差的定义：网络计划终点节点n所代表的工作的总时差应等于计划工期与计算工期之差（135-130=5）。

所以终点节点的总时差就不为零。

选项D错。

只有TC=Tp时，关键节点的最早时间等于最迟时间。

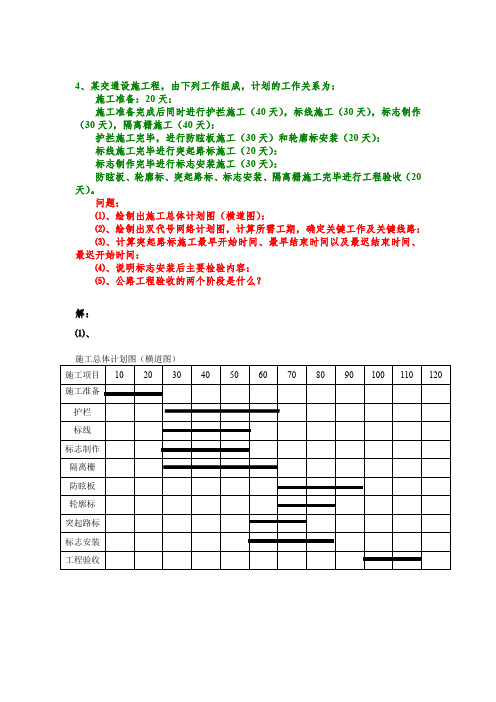

4、某交通设施工程，由下列工作组成，计划的工作关系为：
施工准备：20天：
施工准备完成后同时进行护拦施工（40天），标线施工（30天），标志制作（30天），隔离栅施工（40天）：
护拦施工完毕，进行防眩板施工（30天）和轮廓标安装（20天）：
标线施工完毕进行突起路标施工（20天）：
标志制作完毕进行标志安装施工（30天）：
防眩板、轮廓标、突起路标、标志安装、隔离栅施工完毕进行工程验收（20天）。

问题：
⑴、绘制出施工总体计划图（横道图）：
⑵、绘制出双代号网络计划图，计算所需工期，确定关键工作及关键线路：
⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间：
⑷、说明标志安装后主要检验内容：
⑸、公路工程验收的两个阶段是什么？
解：
⑴、
⑵、图详见下页
⑸、交工验收和竣工验收。

工期：110天
关键线路：准备工作→护栏施工→防眩板施工→工程验收 关键工作：准备工作、护栏施工、防眩板施工、工程验收
⑶、⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间：
最早开始时间：20+30=50d 最早结束时间：50+20=70d 最迟结束时间：110-20=90d 最迟开始时间：90-20=70d
⑷、说明标志安装后主要检验内容：
⑷、主要应进行标志板安装平整度检验、立柱垂直度检验、标志板下缘至路面净空高度检验、标志板内侧距路肩边线距离检验、基础尺寸检验等。

⑸、公路工程验收的两个阶段是什么？。

双代号时标网络计划时间参数计算一．双代号时标网络计划的概念双代号时标网络计划简称时标网络计划，实质上是在一般网络图上加注时间坐标，它所表达的逻辑关系与原网络计划完全相同，但箭线的长度不能任意画，与工作的持续时间相对应。

时标网络计划既有一般网络计划的优点，又有横道图直观易懂的优点。

•在时标网络计划中，网络计划的各个时间参数可以直观地表达出来，因此，可直观地进行判读；•利用时标网络计划，可以很方便地绘制出资源需要曲线，便于进行优化和控制；•在时标网络计划中，可以利用前锋线方法对计划进行动态跟踪和调整。

时标网络计划可按最早时间和最迟时间两种方法绘制，使用较多的是最早时标网络计划。

二．时标网络计划的绘制时标网络计划宜按最早时间绘制。

在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位可根据计划期的长短确定（可以是小时、天、周、旬、月或季等），如下表所示；时标一般标注在时标表的顶部或底部（也可在顶部和底部同时标注，特别是大型的、复杂的网络计划），要注明时标单位。

有时在顶部或底部还加注相对应的日历坐标和计算坐标。

时标表中的刻度线应为细实线，为使图面清晰，此线一般不画或少画。

时标形式有以下三种：计算坐标主要用作网络计划时间参数的计算，但不够明确。

如网络计划表示的计划任务从第0天开始，就不易理解。

日历坐标可明确表示整个工程的开工日期和完工日期以及各项工作的开始日期和完成日期，同时还可以考虑扣除节假日休息时间。

工作日坐标可明确表示各项工作在工程开工后第几天开始和第几天完成，但不能表示工程的开工日期和完工日期以及各项工作的开始日期和完成日期。

在时标网络计划中，以实线表示工作，实线后不足部分（与紧后工作开始节点之间的部分）用波形线表示，波形线的长度表示该工作与紧后工作之间的时间间隔；由于虚工作的持续时间为0，所以，应垂直于时间坐标（画成垂直方向），用虚箭线表示，如果虚工作的开始节点与结束节点不在同一时刻上时，水平方向的长度用波形线表示，垂直部分仍应画成虚箭线。

双代号网络图的绘制及时间参数计算图 （1）双代号网络图 1）绘制工作明细表（序号、工作、持续时间、逻辑关系（紧前或紧后关系） ） 2）依据逻辑关系绘制草图（按紧前关系为例） a.若某工作有且仅有一项紧前工作，则从其紧前工作的结束节点直接引出该工作； b.若某工作有多项紧前工作， 则从其紧前工作的结束节点各引出一项虚工作， 使得这些 虚工作交于一个节点，从该节点引出该工作。

3）草图整理，简化多余的虚工作 4）网络编号 （2）时间参数计算，采用图上作业法 （3）双代号网络图示例 时标图的应用 （1）有关要素的确定 1）时间参数 直接判读：ES，EF，FF 计算：TF，LS，LF。

2）关键线路 3）计算工期 （2）进度控制－前锋线法 1）进度实施现状 2）现状与计划对比、分析 3）措施 时标图的应用实例关键线路法 方法 1 补偿工期 索赔工期 奖罚工期补偿&索赔工期=调整后的合同工期-合同工期 奖罚工期=调整后的合同工期-实际工期 调整后的合同工期如何计算： 1、 首先找出原来的网络进度计划（调整的基础）； 2、 找出调整的要素（事件），梳理题目给出的事件类型，按发包人、承包人、不可抗力因 素分为三类（由设计人、监理人的原因造成的工期延误和逻辑关系变化归为发包人）； 3、 将发包人原因、不可抗力原因这两类导致的相应事件引起的工期延误和逻辑关系变化， 针对第一步找到的原有网络进度计划进行修正和调整。

注意： 实际工期是将三方原因引起的工期延误和逻辑关系变化， 均针对第一步找到的原有网 络进度计划进行修正和调整。

2.画草图工艺 组织 无一项二项及以上绘制草图的原则（依据工作的紧前关系从前往后画） ： 1） 没有紧前工作的直接从起点节点引出该工作； 2） 只有一项紧前工作的从其紧前工作的结束节点引出该工作； 3） 有二项紧前工作及其以上的从其紧前工作的结束节点分别引虚工作交于一个节点，从该 节点引出该工作。

二级建造师双代号网络计划时间参数计算详解双代号网络计划的时间参数主要包括工作活动的最早开始时间（ES）、最早完成时间（EF）、最晚开始时间（LS）、最晚完成时间（LF）和工作活动的总时差（TF）。

首先，我们需要明确几个概念。

在网络计划中，每个工作活动都有一个最早开始时间（ES），它是该工作活动前面所有前置工作的最早完成时间。

最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。

最晚完成时间（LF）是工作活动的后继工作的最晚开始时间减去持续时间（D）。

最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。

工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。

具体的计算步骤如下：1. 绘制网络图，标识出所有的工作活动和它们之间的依赖关系。

网络图分为两个部分，一个是前置关系图，表示工作活动的先后顺序；另一个是持续时间图，表示工作活动的持续时间。

2. 确定项目的开始节点和结束节点。

开始节点没有前置工作，所以它的最早开始时间（ES）和最早完成时间（EF）都为0。

3. 从开始节点开始，按照前置关系图的先后顺序，依次计算每个工作活动的最早开始时间（ES）和最早完成时间（EF）。

对于每个工作活动来说，它的最早开始时间（ES）等于前置工作的最早完成时间（EF），最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。

4. 从结束节点开始，按照前置关系图的逆序，依次计算每个工作活动的最晚开始时间（LS）和最晚完成时间（LF）。

对于每个工作活动来说，它的最晚完成时间（LF）等于后继工作的最晚开始时间（LS）减去持续时间（D），最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。

5. 计算每个工作活动的总时差（TF）。

工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。

通过以上的计算步骤，我们就可以得到双代号网络计划的时间参数。
